SM 555 - Skruvdragare METABO - Gratis bruksanvisning och manual

Produkttyp	Skruvmatare (tillbehör för skruvdragare)
Märke	Metabo
Modell	SM 555
Vikt	0,6 kg
Kompatibel skruvlängd	20 till 55 mm (i steg om 5 mm)
Max skaftdiameter	5 mm
Max skruvhuvuddiameter	9,5 mm
Typ av bitsdrivning	PH (Phillips) nr 2 x 180 mm
Kompatibla skruvdragare	Metabo SE 2500, SE 4000, SE 6000, SE 18 LTX 2500, SE 18 LTX 4000, SE 18 LTX 6000
Matning	Mekanisk (driven av skruvdragaren)
Huvudfunktioner	Automatisk bandskruvmatning, djupinställning, djupanslag
Dagligt underhåll	Kontrollera om det finns skador, rengör med tryckluft (med skyddsglasögon)
Veckovis underhåll	Mekanisk rengöring av smuts utan aggressiva medel (olja inte)
Säkerhet	Använd endast med listade skruvdragare, rör inte under drift, koppla bort före underhåll
Reservdelar	Original Metabo skruvbits (längd 180 mm, PH nr 2)
Reparationsbarhet	Reparationer av Metabo-auktoriserad elektriker, reservdelar på www.metabo.com
Garanti	Överensstämmer med europeiska direktiv (överensstämmelseförsäkran medföljer)
Användning	Industriell och professionell, skruvning av bandskruvar
Djupjustering	Med vred, noggrannhet genom provning
Miljö	Avfallshantering enligt nationella bestämmelser

Vanliga frågor - SM 555 METABO

Hur installerar jag skruvmataren SM 555 på min Metabo skruvdragare?

Ta bort djupanslaget och bitshållaren från skruvdragaren. Sätt i skruvbitsen i spindeln. Placera skruvmataren med adaptern ovanpå bitsen och rikta in den genom att vrida 45° vid behov, dra sedan åt låsskruven. Se skruvdragarens manual för mer information.

Hur justerar jag djupanslaget?

Tryck in tryckknappen och håll den intryckt. Flytta djupanslaget till önskad skruvlängd (avläsbar på skalan). Släpp knappen och justera tills det klickar på plats.

Hur förinställer jag skruvdjupet?

Tryck djupanslaget helt i botten. Bitsens spets ska sticka ut cirka 3 mm. Om nödvändigt, vrid vredet nedåt (mer utstick) eller uppåt (mindre utstick). Utför provskruvning för finjustering.

Hur sätter jag i skruvbandet?

Bandet har ingen föredragen riktning. För in det underifrån i bandstyrningen, för sedan urtagen över kuggarna tills den första skruven är precis före skruvpositionen. För inte in det för djupt för att undvika att slösa skruvar.

Vad gör jag om skruvarna inte går in ordentligt?

Kontrollera djupanslaget (inställt på rätt längd), skruvbitsen (typ och skick) och verktygets vinkel (90° mot ytan). Justera vredet för djupet. Se till att skruvdragaren roterar medurs och går kontinuerligt.

Hur byter jag skruvbitsen?

Ta bort skruvmataren från skruvdragaren. Dra hylsan bakåt och ta bort den slitna bitsen. Sätt i en original Metabo-bits (PH nr 2 x 180 mm). Sätt tillbaka skruvmataren på skruvdragaren.

Vilket regelbundet underhåll krävs?

Rengör skruvmataren dagligen med tryckluft (bär skyddsglasögon) och kontrollera om det finns skador. Varje vecka, rengör mekaniskt från smuts utan aggressiva medel. Olja aldrig delarna.

Vilka typer av skruvar är kompatibla med SM 555?

Självborrande, självgängande, plåt-, trä- och fiberskivskruvar, med en längd på 20 till 55 mm, max skaftdiameter 5 mm och max skruvhuvuddiameter 9,5 mm.

Vad gör jag vid skruvstopp?

Kontrollera att djupanslaget är korrekt inställt och att skruvbandet är rätt isatt. Om bandet transporteras fel, se till att trycka anslaget helt i botten vid skruvning och att det återgår helt efteråt.

Var hittar jag reservdelar eller får min skruvmatare reparerad?

Använd endast original Metabo-tillbehör. Reparationer ska utföras av Metabo-auktoriserad elektriker. Reservdelslistor finns på www.metabo.com.

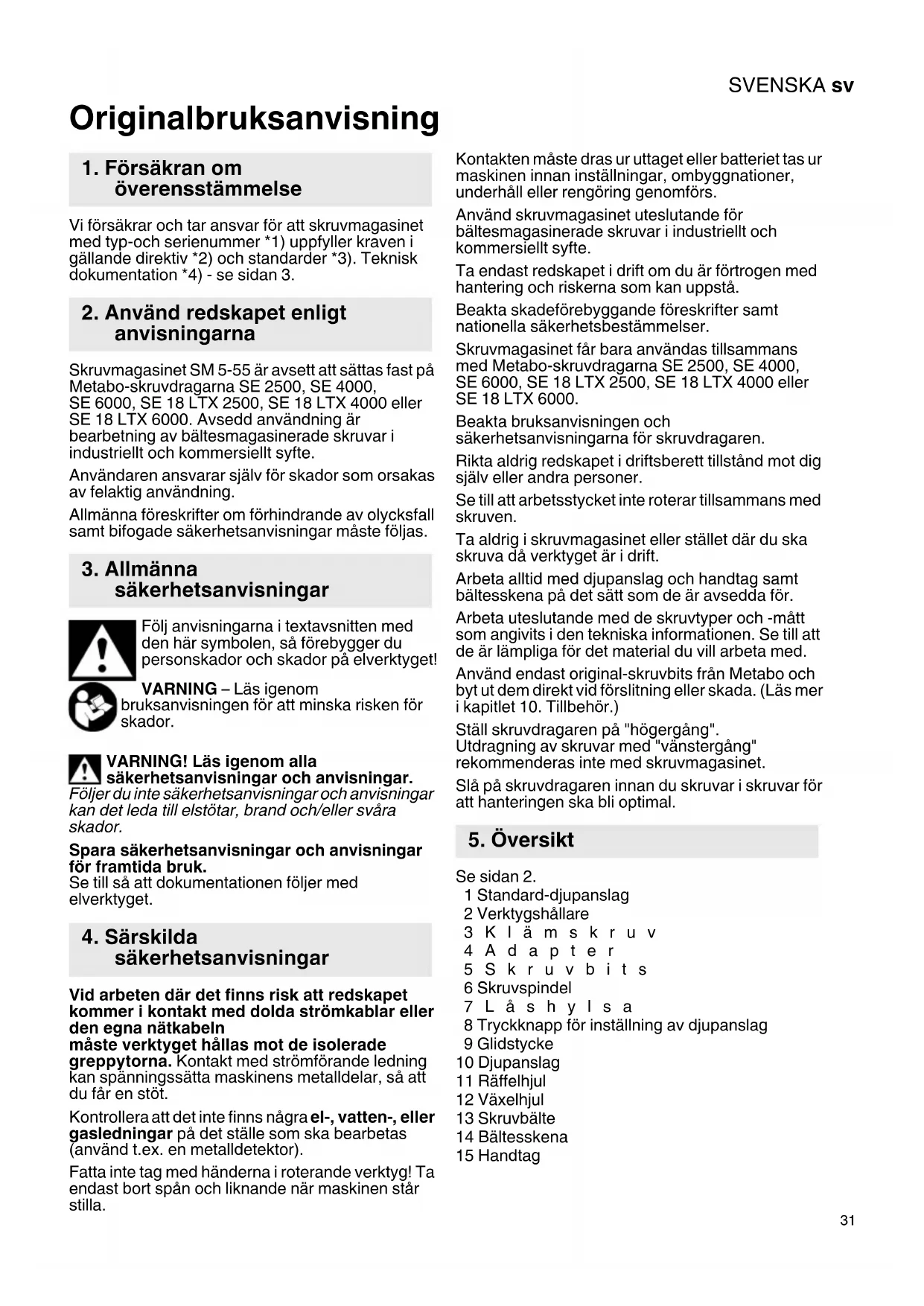

BRUKSANVISNING SM 555 METABO

1. Försäkran om överensstämmelse

Vi försäkrar och tar ansvar för att skruvmagasinet med typ-och serienummer *1) uppfyller kraven i gällande direktiv *2) och standarder *3). Teknisk dokumentation *4) - se sidan 3.

2. Använd redskapet enligt anvisningarna

Skruvmagasinet SM 5-55 är avsett att sättas fast på Metabo-skruvdragarna SE 2500, SE 4000, SE 6000, SE 18 LTX 2500, SE 18 LTX 4000 eller SE 18 LTX 6000. Avsedd användning är bearbetning av bältesmagasinerade skruvar i industriellt och kommersiellt syfte.

Användaren ansvarar själv för skador som orsakas av felaktig användning.

Allmänna föreskrifter om förhindrande av olycksfall samt bifogade säkerhetsanvisningar måste följas.

3. Allmänna säkerhetsanvisningar

Följ anvisningarna i textavsnitten med den här symbolen, så förebygger du personskador och skador på elverktyget!

WARNING – Läs igenom bruksanvisningen för att minska risken för skador.

WARNING! Läs igenom alla säkerhetsanvisningar och anvisningar.

Följer du inte säkerhetsanvisningar och anvisningar kan det leda till elstötar, brand och/eller svåra skador.

Spara säkerhetsanvisningar och anvisningar för framtida bruk.

Se till så att dokumentationen följer med elverktyget.

4. Särskilda säkerhetsanvisningar

Vid arbeten där det finns risk att redskapet kommer i kontakt med dolda strömkablar eller den egna nätkabeln

måste verktyget hållas mot de isolerade grepytorna. Kontakt med strömförande ledning kan spänningssätta maskinens metalldelar, så att du får en stöt.

Kontrollera att det inte finns några el-, vatten-, eller gasledningar på det ställe som ska bearbetas (använd t.ex. en metalldetektor).

Fatta inte tag med händerna i roterande verktyg! Ta endast bort spån och liknande när maskinen står stilla.

Kontakten måste dras ur uttaget eller batteriet tas ur maskinen innan inställningar, ombyggnationer, underhåll eller rengöring genomförs.

Använd skruvmagasinet uteslutande för bältesmagasinerade skruvar i industriellt och kommersiellt syfte.

Ta endast redskapet i drift om du är förtrogen med hantering och riskerna som kan uppstå.

Beakta skadeförebyggande föreskrifter samt nationella säkerhetsbestämmelser.

Skruvmagasinet får bara användas tillsammans med Metabo-skruvdragarna SE 2500, SE 4000, SE 6000, SE 18 LTX 2500, SE 18 LTX 4000 eller SE 18 LTX 6000.

Beakta bruksanvisningen och säkerhetsanvisningarna för skruvdragaren.

Rikta aldrig redskapet i driftsberett tillständ mot dig själv eller andra personer.

Se till att arbetsstycket inte roterar tillsammans med skruven.

Ta aldrig i skruvmagasinet eller stället där du ska skruva då verktyget är i drift.

Arbeta alltid med djupanslag och handtag samt bältesskena på det sätt som de är avsedda för.

Arbeta uteslutande med de skruvtyper och -mått som angivits i den tekniska informationen. Se till att de är lämpliga för det material du vill arbeta med.

Använd endast original-skruvbits från Metabo och byt ut dem direkt vid förslitning eller skada. (Läs mer i kapitlet 10. Tillbehör.)

Ställ skruvdragaren på "högergång". Utdragning av skruvar med "vänstergång" rekommenderas inte med skruvmagasinet.

Slå på skruvdragaren innan du skruvar i skruvar för att hanteringen ska bli optimal.

5. Översikt

Se sidan 2.

1 Standard-djupanslag

2 Verktygshållare

3 Klämskruv

4 Adapter

5 Skruvbits

6 Skruvspindel

7 Låshylsa

8 Tryckknapp för inställning av djupanslag

9 Glidstycke

10 Djupanslag

11 Räffelhjul

12 Växelhjul

13 Skruvbälte

14 Bältesskena

15 Handtag

6. Före användning

6.1 Sätta fast magasinet på skruvdragaren

- Ta av standard-djupanslag (1) och verktygshållare (2) från skruvdragaren (beakta bruksanvisningen).

Obs!

Det går att ta bort verktygshållaren (2) från skruvspindeln genom att dra låshylsan (7) bakåt.

• Sätt i skruvbitset (5) i skruvspindeln (6) på skruvdragaren (beakta bruksanvisningen).
• Sätt fast skruvmagasinet med adapter (4) över skruvbitsen (5) på skruvdragaren. Se till att vridläsen på båda sidor smidigt griper in i varandra.

Anmärkning:

Adaptern (4) kan fästas i 8 positioner (vridna med 45°) på skruvdragaren. Efter du har lossat på klämskruven (3) kan skruvmagasinet genom vridning riktas så att det ligger parallellt med skruvdragaren. Dra åt klämskruven (3) igen.

6.2 Ställa in djupanslag (10)

Siffrorna på djupanslaget (10) motsvarar skruvarnas längd i mm som redskapet kan bearbeta.

Djupanslaget ska ställas in efter (10) längden på de skruvar som används.

• Tryck på tryckknappen (8) och håll den intryckt, ställ in djupanslaget (10) enligt den skruvlängd som du använder genom att skjuta djupanslaget (10) på skruvlängden. Du kan läsa av skruvlängden på skalan.

- Därefter måste tryckknappen snäppa in: Släpp upp tryckknappen och skjut djupanslaget tills tryckknappen snäpper in.

6.3 Förinställa skruvdjupet

Förinställning krävs vid varje förändring av djupanslaget (10) och skruvarna.

• Tryck ner djupanslaget (10) tills det tar stopp och håll det nedtryckt.
• Skruvbitsets spets (5) ska sticka ut ca 3 mm över djupanslaget (10).
• Det är också möjligt att ställa in skruvdjupet genom att vrida på räffelhjulet (11):
• Om skruvbitset behöver sticka ut längre, vrider du räffelhjulet (11) nedåt.
• Om skrůvbitset ínte behöver sticka ut så långt, vrider du räffelhjulet (11) uppåt.

Finjusteringen kan ske efter en testskruvdragning. Läs mer i kapitel 7.3.

Magasinet är nu redo för drift.

7. Användning

7.1 Ta av/lägga i skruvbälte (13)

Kontrollera att skruvhuvudena ligger mot plastbältet, annars kan bältesskenan (14)

skadas och funktionen påverkas.

Skruvbältet (13) har ingen framsida, det kan läggas in från båda håll.

• Skjut in skruvbältet (13) underifrån genom bältesskenan (14).
• För sedan flikarna på bältet över kuggarna på växelhjulen (12) tills första skruven befinner sig en position före skruvpositionen.
  Skruvbitset (5) lyfter upp denna skruv då djupanslaget trycks (10) ner. Skjut därför inte in skruvbältet (13) för djupt, så att inga skruvar går förlorade.

När du vill avlägsna skruvbältet (13) från redskapet drar du det genom redskapet. Dra

inte tillbaka skruvbältet (13). Det kan leda till allvarliga skador.

7.2 Hantering

Vi rekommenderar:

• Ställ in högergång på skruvdragaren.
• Ställ in kontinuerlig användning på skruvdragaren.
• Håll fast skruvdragaren med ena handen. Styr även med den andra handen vid behov (15).
• Håll redskapet rätvinkligt mot arbetsytan. Om verktyget hålls med en lätt vinkel mot 90° till höger eller vänster skruvas skruven inte i ordentligt.
• Sätt skruvmagasinet med djupanslaget (10) mot det arbetsstycke som ska skruvas i och tryck.
• Skruven transporteras och skruvas in i bearbetningsposition.
• Då skruvdragarens koppling ljuder, drar du tillbaka magasinet från arbetsstycket.

7.3 Finjustera skruvdjup

Skruvdjupet (resp. försänkningsdjupet) ställs in genom vridning av räffelhjulet (11).

• Genomför provskruvdragning.
• Det är också möjligt att ställa in försänkningsdjupet genom att vrida på räffelhjulet (11):
• Om skruvhuvudet behöver sticka ut längre, vrider du räffelhjulet uppåt.
• Om skruvhuvudet inte behöver sticka ut så långt, vrider du räffelhjulet nedåt.

7.4 Byta ut (5) skruvbits

Använd endast original-Metabo-skruvbits (läs mer i kapitel 10. Tillbehör).

Vid förslitning eller skador eller vid byte av skruvdragardrivenhet (Philips, Pozidriv, Torx eller Square Drive) måste skruvbitset bytas ut.

• Dra av magasinet med adapter (4) från skruvdragaren (lossa inte klämskruv (3)).
• Avlägsna skruvbits (5) (beakta bruksanvisningen).

Obs!

Det går att ta bort skruvbitset (5) från skruvspindeln genom att dra låshylsan (7) bakåt.

• Sätt i ett nytt skruvbits (5) (beakta bruksanvisningen)
• Sätt på skruvmagasinet med adapter (4) på skruvdragaren igen (läs mer i kapitel 6.1).

8. Åtgärder vid fel

Problem:

• Försänkningsdjup: se punkt b), d), e), h)
• Klämda skruvar: se punkt b)
• Skruvar som saknas: se punkt c), g)
• Skruvar som står stilla: se punkt a), d)
• Allmänt: se punkt a) till punkt i)

Felsök:

a Slå alltid på skruvdragaren i läge HÖGERGÅNG (FRAMÅT).

b Se till att djupanslaget (10) är inställt exakt på den skruvlängd som ska användas.

c Skruvbitset (5) måste ha rätt längd. Använd endast original-Metabo-skruvbits (läs mer i kapitel 10. Tillbehör).

d Om du bearbetar en skruv med ett Philips-huvud måste du se till att använda Philips-skruvbits. Om du bearbetar en skruv med ett Pozidriv-huvud måste du se till att använda Pozidriv-skruvbits.

e Om skruvarna inte kan skruvas ner till önskat djup, justerar du räffelhjulet (11) tills önskat skruvdjup uppnåtts.

f Se till att rätt skruvbits sitter på (se bruksanvisningen).

g Om du märker att skruvbältet (13) inte åker igenom ordentligt (skruvar som inte dyker upp eller saknas), ser du till att djupanslaget (10) är helt nertryckt och åker så långt från arbetsstycket igen att djupanslaget återgår till utgångspositionen. Skruvmagasinet laddas då det trycks ner, därför kan fel uppstå om hela lyftet inte genomförs. Ställ inte heller verktyget på djupanslaget (10); detta kan lägga till en skruv.

h Håll redskapet rätvinkligt mot arbetsytan. Om verktyget hålls med en lätt vinkel mot 90° till höger eller vänster skruvas skruven inte i ordentligt.

9. Underhåll

Rekommenderat underhållsintervall:

Dagligen:

Kontrollera så att magasinet inte är skadat och rengör med hjälp av tryckluft (bär skyddsglasögon).

Veckovis:

• Avlägsna stark smuts mekaniskt, utan aggressiva rengöringsmedel.
• Smörj inte enskilda komponenter.

10. Tillbehör

Använd bara Metabo-originaltillbehör.

Använd endast tillbehör som uppfyller kraven och specifikationerna i den här bruksanvisningen.

Skruvverktyg/skruvbits:

(Längd: 180 mm)

PH (Philips) nr 2 x 180 mm (6.31582)

Ett komplett tillbehörssortiment hittar du på www.metabo.com eller i katalogen.

11. Reparationer

Det är bara behörig servicetekniker som får reparera verktygen!

Metabo-verktyg som behöver repareras skickar du till din Metabo-återförsäljare. Adresser, se www.metabo.com.

Du kan hämta reservdelslistor på www.metabo.com.

12. Miljöskydd

Följ nationella miljöföreskrifter för omhändertagande och återvinning av uttjänta maskiner, förpackningar och tillbehör.

13. Tekniska data

Förbehåll för tekniska ändringar.

Vikt : 0,6 kg

Skruvtyper som kan bearbetas, magasinerade i

skruvar för spånplattor

plåtskruvar

träskruvar

skruvar för fiberplattor

huvuddiameter (mm)= max. 9,5 mm

Skruvbits som kan användas till skruvdrivenhet:

PH (Philips) nr 2 x 180 mm

I den tekniska datan ovan tas även hänsyn till toleranserna (motsvarande respektive gällande standard).

Skrubitsen må skiftes ut när den blir slitt eller skadet, eller när typen av skruedrivenhet skiftes ut (Philips, Pozidriv, Torx oder Square Drive).
