Produkttype	Skruelader (tilbehør til skrutrekker)
Merke	Metabo
Modell	SM 555
Vekt	0,6 kg
Kompatibel skruelengde	20 til 55 mm (i trinn på 5 mm)
Maks. skaftdiameter	5 mm
Maks. hodediameter	9,5 mm
Bitsdrivtype	PH (Philips) nr. 2 x 180 mm
Kompatible skrutrekkere	Metabo SE 2500, SE 4000, SE 6000, SE 18 LTX 2500, SE 18 LTX 4000, SE 18 LTX 6000
Strømforsyning	Mekanisk (drevet av skrutrekkeren)
Hovedfunksjoner	Automatisk mating av båndskruer, dybderegulering, dybdeanslag
Daglig vedlikehold	Kontroller for skader, rengjør med trykkluft (bruk vernebriller)
Ukentlig vedlikehold	Mekanisk rengjøring av smuss uten aggressive midler (ikke olje)
Sikkerhet	Bruk kun med oppførte skrutrekkere, ikke berør mens den er i gang, koble fra før vedlikehold
Reservedeler	Originale Metabo bits (lengde 180 mm, PH nr. 2)
Reparerbarhet	Reparasjoner av godkjent Metabo-elektriker, reservedeler på www.metabo.com
Garanti	I samsvar med EU-direktiver (samsvarserklæring inkludert)
Bruk	Industriell og profesjonell, skruing av båndskruer
Dybderegulering	Med hjul, nøyaktighet via prøving
Miljø	Avhending i henhold til nasjonale forskrifter

Ofte stilte spørsmål - SM 555 METABO

Hvordan installerer jeg SM 555-laderen på Metabo-skrutrekkeren min?

Fjern dybdeanslaget og verktøyholderen fra skrutrekkeren. Sett bitsen inn i chucken. Plasser laderen med adapteren over bitsen og juster den ved å vri 45° om nødvendig, stram deretter festeskruen. Se skrutrekkerens håndbok for mer informasjon.

Hvordan justerer jeg dybdeanslaget?

Trykk på trykknappen og hold den inne. Flytt dybdeanslaget til ønsket skruelengde (avlesbar på skalaen). Slipp knappen og juster til den klikker på plass.

Hvordan forhåndsinnstiller jeg skruedybden?

Trykk dybdeanslaget helt inn. Bitsens spiss skal stikke ut omtrent 3 mm. Om nødvendig, drei hjulet nedover (mer overheng) eller oppover (mindre overheng). Gjør prøveinnstillinger for å finjustere.

Hvordan setter jeg inn skruebåndet?

Båndet har ingen foretrukket retning. Før det inn nedenfra i båndføringen, og før hakkene over tannhjulene til den første skruen er rett før skruposisjonen. Ikke før det for langt inn for å unngå å kaste bort skruer.

Hva gjør jeg hvis skruene ikke går skikkelig inn?

Kontroller dybdeanslaget (riktig innstilt lengde), bitsen (type og tilstand), og verktøyets vinkel (90° i forhold til overflaten). Juster hjulet for dybden. Sørg for at skrutrekkeren går med klokken og i kontinuerlig drift.

Hvordan bytter jeg bitsen?

Ta laderen av skrutrekkeren. Trekk dekselet bakover og fjern den slitte bitsen. Sett inn en original Metabo-bits (PH nr. 2 x 180 mm). Sett laderen tilbake på skrutrekkeren.

Hvilket regelmessig vedlikehold er nødvendig?

Rengjør laderen daglig med trykkluft (bruk vernebriller) og kontroller for skader. Ukentlig, rengjør mekanisk smuss uten aggressive midler. Olje aldri delene.

Hvilke typer skruer er kompatible med SM 555?

Selvborende, selvskjærende, metallplater, tre og fiberplateskruer, med lengde 20 til 55 mm, maks. skaftdiameter 5 mm og maks. hodediameter 9,5 mm.

Hva gjør jeg ved skruestopp?

Kontroller at dybdeanslaget er riktig innstilt og at skruebåndet er korrekt satt inn. Hvis båndet transporteres feil, sørg for å trykke anslaget helt inn under skruing og løfte det helt opp etterpå.

Hvor finner jeg reservedeler eller får reparert laderen min?

Bruk kun originale Metabo-tilbehør. Reparasjoner må utføres av en godkjent Metabo-elektriker. Reservedelslister er tilgjengelige på www.metabo.com.

BRUKSANVISNING SM 555 METABO

no Original bruksanvisning 38

da Original brugsanvisning 41

Skruvmått som kan bearbetas:

längd(mm)= 20/25/30/35/40/45/50/55

skaftdiameter (mm)= max 5 mm

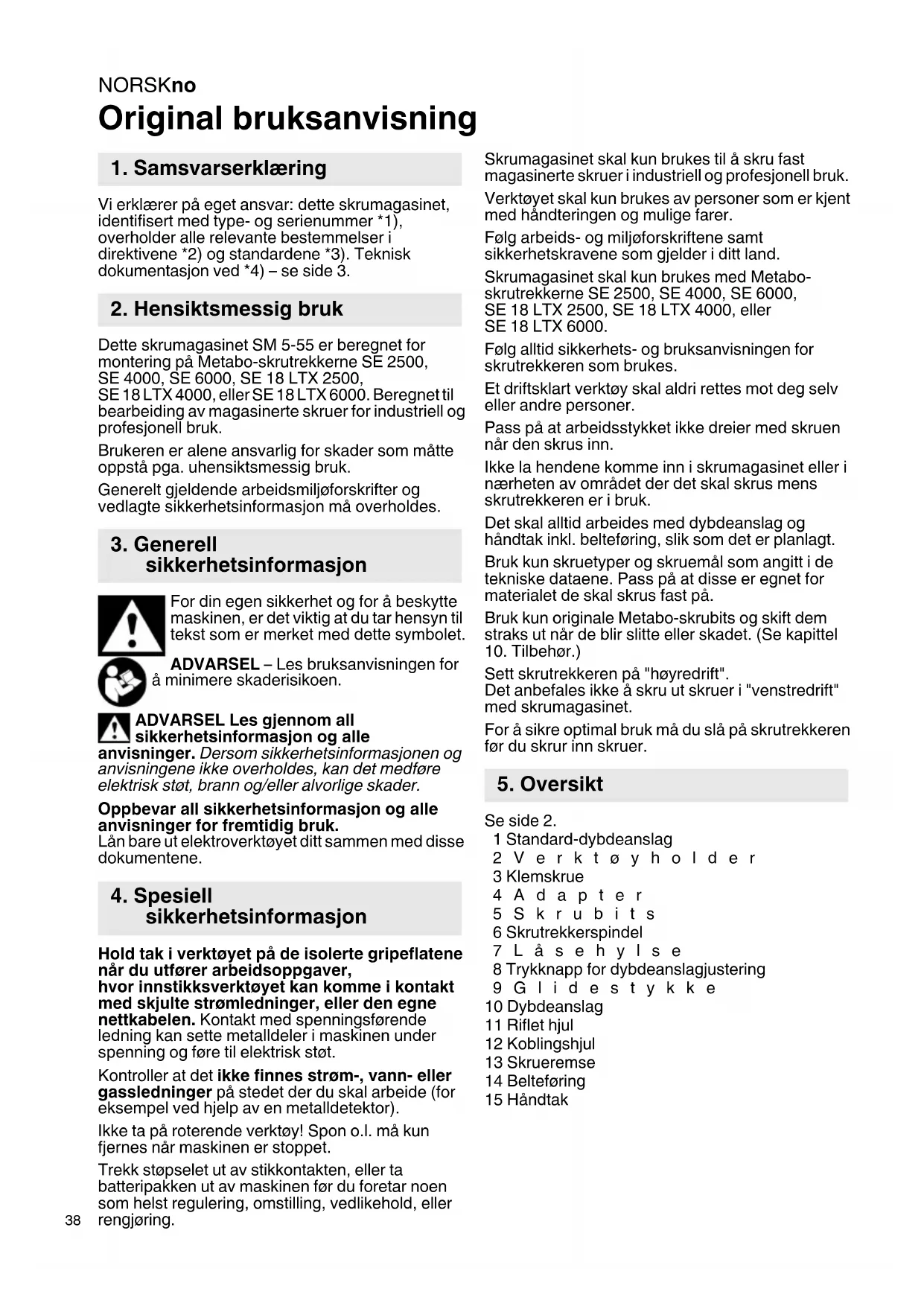

Original bruksanvisning

1. Samsvarserklæring

Vi erklærer på eget ansvar: dette skrumagasinet, identifisert med type- og serienummer *1), overholder alle relevante bestemmelser i direktivene *2) og standardene *3). Teknisk dokumentasjon ved *4) – se side 3.

2. Hensiktsmessig bruk

Dette skrumagasinet SM 5-55 er beregnet for montering på Metabo-skrutrekkerne SE 2500, SE 4000, SE 6000, SE 18 LTX 2500, SE 18 LTX 4000, eller SE 18 LTX 6000. Beregnet til bearbeiding av magasinerte skruer for industriell og profesjonell bruk. Brukeren er alene ansvarlig for skader som måtte oppstå pga. uhensiktsmessig bruk. Generelt gjeldende arbeidsmiljøforskrifter og vedlagte sikkerhetsinformasjon må overholdes.

3. Generell sikkerhetsinformasjon

For din egen sikkerhet og for å beskytte maskinen, er det viktig at du tar hensyn til tekst som er merket med dette symbolet.

ADVARSEL – Les bruksanvisningen for å minimere skaderisikoen.

ADVARSEL Les gjennom all sikkerhetsinformasjon og alle

anvisninger. Dersom sikkerhetsinformasjonen og anvisningene ikke overholdes, kan det medføre elektrisk støt, brann og/eller alvorlige skader.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.

Lån bare ut elektroverktøyet ditt sammen med disse dokumentene.

4. Spesiell sikkerhetsinformasjon

Hold tak i verktøyet på de isolerte gripeflatene når du utfører arbeidsoppgaver, hvor innstikksverktøyet kan komme i kontakt med skjulte strømledninger, eller den egne nettkabelen. Kontakt med spenningsførende ledning kan sette metalldeler i maskinen under spenning og føre til elektrisk støt.

Trekk støpselet ut av stikkontakten, eller ta batteripakken ut av maskinen før du foretar noen som helst regulering, omstilling, vedlikehold, eller rengjøring.

Skrumagasinet skal kun brukes til å skru fast magasinerte skruer i industriell og profesjonell bruk.

Verktøyet skal kun brukes av personer som er kjent med håndteringen og mulige farer.

Følg arbeids- og miljøforskriftene samt sikkerhetskravene som gjelder i ditt land.

Skrumagasinet skal kun brukes med Metaboskrutrekkerne SE 2500, SE 4000, SE 6000, SE 18 LTX 2500, SE 18 LTX 4000, eller SE 18 LTX 6000.

Følg alltid sikkerhets- og bruksanvisningen for skrutrekkeren som brukes.

Et driftsklart verktøy skal aldri rettes mot deg selv eller andre personer.

Ikke la hendene komme inn i skrumagasinet eller i nærheten av området der det skal skrus mens skrutrekkeren er i bruk.

Det skal alltid arbeides med dybdeanslag og håndtak inkl. belteføring, slik som det er planlagt.

Bruk kun skruetyper og skruemål som angitt i de tekniske dataene. Pass på at disse er egnet for materialet de skal skrus fast på.

Bruk kun originale Metabo-skrubits og skift dem straks ut når de blir slitte eller skadet. (Se kapittel 10. Tilbehør.)

Sett skrutrekkeren på "høyredrift".

Det anbefales ikke å skru ut skruer i "venstredrift" med skrumagasinet.

For å sikre optimal bruk må du slå på skrutrekkeren før du skrur inn skruer.

5. Oversikt

Se side 2.

1 Standard-dybdeanslag
2 Verktøyholder
3 Klemskrue
4 Adapter
5 Skrubits
6 Skrutrekkerspindel
7 L å s e h y l s e
8 Trykknapp for dybdeanslagjustering
9 Glide stykke

10 Dybdeanslag

11 Riflet hjul

12 Koblingshjul

13 Skrueremse

14 Belteføring

15 Håndtak

6. Når maskinen tas i bruk

6.1 Sett skrumagasinet på skrutrekkeren

- Fjern skrutrekkerens standard-dybdeanslag (1) og verktøyholder (2) (følg bruksanvisningen for skrutrekkeren).

Merk:

Verktøyholderen (2) kan tas ut av skrutrekkerspindelen när låsehylsen trekkes (7) bakover.

• Sett skrubitsen (5) inn i skrutrekkerens (6) skrutrekkerspindel (følg bruksanvisningen for skrutrekkeren).
• Stikk skrumagasinet med adapter (4) over skrubitsen (5) på skrutrekkeren. Derved må du påse at fordreiningssikringene på begge sidene griper inn i hverandre uten bruk av vold.
  Merknad:

Adapteren (4) kan settes på skrutrekkeren i 8 posisjoner (dreid 45° mellom hver posisjon). Etter at klemskruen har blitt løsnet (3), kan skrumagasinet dreies og rettes inn på linje med skrutrekkeren. Trekk til klemskruen (3) igjen.

6.2 Still inn (10) dybdeanslag

Tallene på dybdeanslaget (10) tilsvarer skruelengdene i mm, som verktøyet kan bearbeide.

Dybdeanslaget (10) skal stilles inn passende til skruenes lengde.

• Trykk på trykknappen (8) og hold den inne, dybdeanslaget (10) i henhold til lengden på skruene som skal brukes, stilles inn på riktig skruelengde ved å forskyve dybdeanslaget (10). Skruelengden kan avleses på skalaen.
• Deretter må trykknappen gå i inngrep: Slipp trykknappen og forskyv dybdeanslaget helt til trykknappen går i inngrep.

6.3 Forhåndsinnstille innskruingsdybden

En forhåndsinnstilling er påkrevd hver gang dybdeanslaget (10) og skruene endres.

• Trykk dybdeanslaget (10) inn helt til det stopper og hold det inne.
• Skrubitsens spiss (5) skal stikke ca. 3 mm ut over dybdeanslaget (10).
• Still inn innskruingsdybden ved å dreie det riflete hjulet (11) om nødvendig:
• Hvis skrubitsen skal stikke lenger ut: drei det riflete hjulet (11) nedover.
• Hvis skrubitsen ikke skal stikke så langt ut: drei det riflete hjulet (11) oppover.

Finjusteringen skal utføres etter en testskruing. Se kapittel 7.3.

Magasinets skrueforsats er nå klar til bruk.

7. Bruk

7.1 Legge inn / ta ut skrueremsen (13)

Kontroller at skruehodene ligger på plastbeltet; ellers kan dette ha en skadelig kning på belteføringen (14) og funksjonen. Skrueremsen (13) har ingen preferert retning, derfor kan den legges inn fra begge sider.

• Skrueremsen (13) skyves inn nedenfra gjennom belteføringen (14).
• Før deretter beltets utsparinger så langt over tennene til koblingshjulene (12), at den første skruen befinner seg én posisjon foran innskruingsposisjonen. Skrubitsen (5) tar opp denne skruen när dybdeanslaget (10) trykkes ned. Skrueremsen (13) skal derfor ikke skyves for langt inn, slik at alle skruene blir brukt.

Trekk skrueremsen (13) gjennom verktøyet for å fjerne den. Ikke trekk skrueremsen (13) tilbake. Dette kan føre til alvorlige skader.

7.2 Bruk

Vi anbefaler:

• Still inn høyredrift på skrutrekkeren.
• Still inn kontinuerlig drift på skrutrekkeren.
• Hold skrutrekkeren fast med én hånd. Før verktøyet med den andre hånden på håndtaket (15) i tillegg, om nødvendig.
• Hold verktøyet rettvinklet i forhold til arbeidsflaten. Hvis verktøyet holdes i en litt skjev vinkel på 90° mot venstre eller høyre, vil ikke skruen skrus dypt nok inn.
• Sett skrumagasinet med dybdeanslaget (10) mot arbeidsstykket som skal skrus på, og trykk mot det.
• Skruen transporteres til riktig posisjon og skrus inn.
• Når du hører at skrutrekkerens gir kobles ut, skal magasinets skrueforsats tas bort fra arbeidsstykket.

Innskruingsdybden (eller forsenkningsdybden) stilles inn ved å dreie på det riflete hjulet (11).

• Foretatestskruing.
• Fininnstille forsenkningsdybden ved å dreie på det riflete hjulet (11) om nødvendig:
• Hvis skruehodet skal stikke lenger ut: drei det riflete hjulet oppover.
• Hvis skruehodet ikke skal stikke så langt ut: drei det riflete hjulet nedover.

7.4 Skifte skrubits (5)

Bruk kun originale Metabo-skrubits (se kapittel 10. Tilbehør).

• Trekk skrumagasinet med adapteren (4) av skrutrekkeren (ikke løsne klemskruen (3)).
• Ta av skrubitsen (5) (se bruksanvisningen for skrutrekkeren).

NORSKno

Merk:

Skrubitsen (5) kan tas ut av skrutrekkerspindelen när låsehylsen trekkes (7) bakover.

- Sett inn en ny skrubits (5) (se bruksanvisningen for skrutrekkeren).

- Sett skrumagasinet med adapter (4) på skrutrekkeren igjen (se kapittel 6.1).

8. Utbedring av feil

Problemer:

• Forsenkningsdybde: se punkt b), d), e), h)
• Fastklemte skruer: se punkt b)
• Manglende skruer: se punkt c), g)
• Stillestående skruer: se punkt a), d)
• Generelt: se punkt a) til punkt i)

Feilsøking:

a Sett alltid skrutrekkeren på H∅YREDRIFT (FREMOVER).
b Kontroller at dybdeanslaget (10) er stilt nøyaktig inn på legden til skruen som skal brukes.
c Skrubitsen (5) må ha riktig lengde. Bruk kun originale Metabo-skrubits (se kapittel 10. Tilbehør).
d Pass på at du bruker en Philips-skrubits när du skrur inn skruer med Philips-hode. Pass på at du bruker en Pozidriv-skrubits när du skrur inn skruer med Pozidriv-hode.
e Hvis skruer ikke lar seg skru ned til ønsket dybde, skal det riflete hjulet (11) justeres inntil ønsket innskruingsdybde er nådd.
f Pass på at skrubitsen er riktig plassert (se bruksanvisningen for skrutrekkeren).
g Hvis du merker at skrueremsen (13) ikke transporteres riktig (skruer mangler eller kommer ikke ut), må du kontrollere at du trykker dybdeanslaget (10) helt ned mens du skrur, og at du løfter det så langt opp fra arbeidsstykket igjen at dybdeanslaget kan gå tilbake til utgangsposisjonen. Skrumagasinet lades när det trykkes ned; derfor kan det oppstå en feilfylling, hvis ikke hele slaget (bevegelsen) utføres. Ikke sett fra deg verktøyet på dybdeanslaget (10); dette kan føre til at en skrue skyves frem.
h Hold verktøyet rettvinklet i forhold til arbeidsflaten. Hvis verktøyet holdes i en litt skjev vinkel på 90° mot venstre eller høyre, vil ikke skruen skrus dypt nok inn.

9. Vedlikehold

Anbefalte vedlikeholdsintervaller:

Daglig:

Kontroller skrumagasinet med hensyn til skader og blås det rent med trykkluft (bruk vernebriller).

Ukentlig:

• Kraftig smuss skal fjernes mekanisk, uten aggressive rengjøringsmiddel.
• Enkeltdeler skal ikke påføres olje.

10. Tilbehør

Bruk kun originalt Metabo-tilbehør.

Bruk kun tilbehør som oppfyller kravene og spesifikasjonene som er nevnt i denne bruksanvisningen.

Skruverktøy / skrubits:

(Lengde: 180 mm)

PH (Philips) nr. 2 x 180 mm (6.31582)

Reparasjon av verktøy skal kun utføres av fagfolk!

Ta kontakt med din Metabo-forhandler hvis du har Metabo-verktøy som skal repareres. Adresser finner du på www.metabo.com.

Du kan laste ned reservedelslister fra www.metabo.com.

12. Miljøvern

Følg nasjonale forskrifter for miljøvennlig kassering og resirkulering av gamle maskiner, emballasjer og tilbehør.

13. Tekniske data

Vi forbeholder oss retten til å gjøre endringer som følge av teknisk utvikling.

Vekt :

0,6 kg

Skruetyper som kan brukes, magasinert:

Gipsplateskruer

Sponplateskruer

Plateskruer

Treskruer

Fiberplateskruer

Mål på skruer som kan bearbeides:

Lengde(mm)=20/25/30/35/40/45/50/55

Skaftdiameter (mm)= maks. 5 mm

Hodediameter (mm)= maks. 9,5 mm

Skrubits som kan brukes for skruedrivenheten:

PH (Philips) nr. 2 x 180 mm

Angitte tekniske data kan variere (i henhold til de gjeldende standardene).

Original brugsanvisning

1. Overensstemmelseserklæring

indstilling, omstilling, vedligeholdelse eller rengøring.

- Tryk dybdestoppet (10) ind til anslag, og hold det trykket ind.

- Skruebittens (5) spids skal rage ca. 3 mm ud over dybdestoppet (10).

Reservedelslister kan downloades på www.metabo.com.
