Produkttype	Skruelader (tilbehør til skruemaskine)
Mærke	Metabo
Model	SM 555
Vægt	0,6 kg
Kompatibel skruelængde	20 til 55 mm (i trin på 5 mm)
Maks. skaftdiameter	5 mm
Maks. hoveddiameter	9,5 mm
Bitdrevtype	PH (Philips) nr. 2 x 180 mm
Kompatible skruemaskiner	Metabo SE 2500, SE 4000, SE 6000, SE 18 LTX 2500, SE 18 LTX 4000, SE 18 LTX 6000
Strømforsyning	Mekanisk (drevet af skruemaskinen)
Hovedfunktioner	Automatisk tilførsel af båndskruer, dybdejustering, dybdestop
Daglig vedligeholdelse	Tjek for skader, rengør med trykluft (brug beskyttelsesbriller)
Ugentlig vedligeholdelse	Mekanisk rengøring af snavs uden aggressive midler (smør ikke)
Sikkerhed	Brug kun med de anførte skruemaskiner, rør ikke under drift, tag stikket ud før vedligeholdelse
Reservedele	Originale Metabo skruebits (længde 180 mm, PH nr. 2)
Reparerbarhed	Reparation af Metabo godkendte elektrikere, reservedele på www.metabo.com
Garanti	I overensstemmelse med EU-direktiver (overensstemmelseserklæring medfølger)
Anvendelse	Industrielt og professionelt, skruning af båndskruer
Dybdejustering	Med hjul, præcision via test
Miljø	Bortskaffelse i overensstemmelse med nationale regler

Ofte stillede spørgsmål - SM 555 METABO

Hvordan installerer jeg SM 555 laderen på min Metabo skruemaskine?

Fjern dybdestoppet og værktøjsholderen fra skruemaskinen. Sæt skruebiten i spindlen. Placer laderen med adapteren oven på biten og juster den ved at dreje 45° om nødvendigt, og spænd derefter låseskruen. Se skruemaskinens manual for flere detaljer.

Hvordan justerer jeg dybdestoppet?

Tryk på trykknappen og hold den nede. Flyt dybdestoppet til den ønskede skruelængde (aflæses på skalaen). Slip knappen og juster indtil den klikker på plads.

Hvordan forindstiller jeg skruedybden?

Tryk dybdestoppet helt i bund. Spidsen af biten skal stikke ca. 3 mm frem. Hvis nødvendigt, drej hjulet nedad (mere fremspring) eller opad (mindre fremspring). Udfør test for at finjustere.

Hvordan indsætter jeg skruebåndet?

Båndet har ingen bestemt retning. Indsæt det nedefra i båndføringen, og før derefter indhakene over tandhjulene indtil den første skrue er lige før skruepositionen. Sæt det ikke for dybt ind for at undgå at spilde skruer.

Hvad gør jeg, hvis skruerne ikke skrues ordentligt i?

Kontrollér dybdestoppet (indstillet til den rigtige længde), skruebiten (type og tilstand) og værktøjets vinkel (90° i forhold til overfladen). Juster hjulet for dybden. Sørg for, at skruemaskinen roterer med uret og kører kontinuerligt.

Hvordan udskifter jeg skruebiten?

Fjern laderen fra skruemaskinen. Træk dækslet bagud og fjern den slidte bit. Indsæt en original Metabo bit (PH nr. 2 x 180 mm). Sæt laderen tilbage på skruemaskinen.

Hvilken regelmæssig vedligeholdelse er nødvendig?

Rengør dagligt laderen med trykluft (brug beskyttelsesbriller) og kontrollér for skader. Hver uge rengøres mekanisk snavs uden aggressive midler. Smør aldrig delene.

Hvilke typer skruer er kompatible med SM 555?

Selvboringsskruer, gevindskærende skruer, pladeskruer, træskruer og fiberskruer, med en længde på 20 til 55 mm, maks. skaftdiameter 5 mm og maks. hoveddiameter 9,5 mm.

Hvad gør jeg ved skruestop?

Kontrollér, at dybdestoppet er korrekt indstillet, og at skruebåndet er korrekt indsat. Hvis båndet transporteres dårligt, sørg for at trykke dybdestoppet helt i bund under skruning og løfte det helt op efter.

Hvor finder jeg reservedele eller får repareret min lader?

Brug kun originale Metabo tilbehør. Reparationer skal udføres af en Metabo-godkendt elektriker. Reservedelslister er tilgængelige på www.metabo.com.

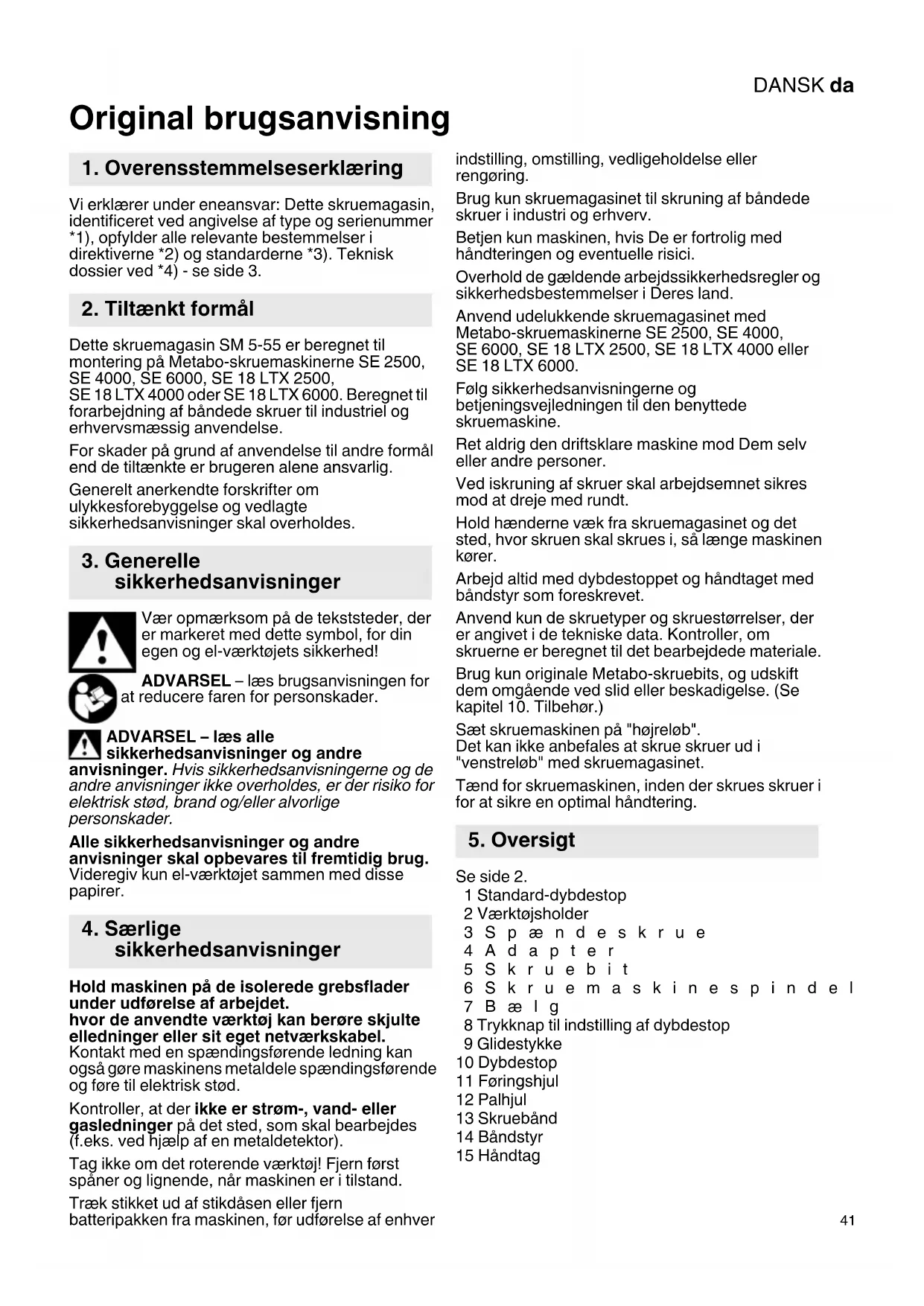

BRUGSANVISNING SM 555 METABO

Kontroller at det ikke finnes strøm-, vann- eller gassledninger på stedet der du skal arbeide (for eksempel ved hjelp av en metalldetektor).

Ikke ta på roterende verktøy! Spon o.l. må kun fjernes når maskinen er stoppet.

Pass på at arbeidsstykket ikke dreier med skruen när den skrus inn.

Det komplette tilbehørsprogrammet finner du på www.metabo.com eller i katalogen.

11. Reparasjon

Vi erklærer under eneansvar: Dette skruemagasin, identificeret ved angivelse af type og serienummer *1), opfylder alle relevante bestemmelser i direktiverne *2) og standarderne *3). Teknisk dossier ved *4) - se side 3.

2. Tiltænkt formål

Dette skruemagasin SM 5-55 er beregnet til montering på Metabo-skruemaskinerne SE 2500, SE 4000, SE 6000, SE 18 LTX 2500, SE 18 LTX 4000 oder SE 18 LTX 6000. Beregnet til forarbejdning af båndede skruer til industriel og erhvervsmæssig anvendelse.

For skader på grund af anvendelse til andre formål end de tiltænkte er brugeren alene ansvarlig.

Generelt anerkendte forskrifter om ulykkesforebyggelse og vedlagte sikkerhedsanvisninger skal overholdes.

3. Generelle sikkerhedsanvisninger

Vær opmærksom på de tekststeder, der er markeret med dette symbol, for din egen og el-værktøjets sikkerhed!

ADVARSEL – læs brugsanvisningen for at reducere faren for personskader.

ADVARSEL – læs alle sikkerhedsanvisninger og andre

anvisninger. Hvis sikkerhedsanvisningerne og de andre anvisninger ikke overholdes, er der risiko for elektrisk stød, brand og/eller alvorlige personskader.

Alle sikkerhedsanvisninger og andre anvisninger skal opbevares til fremtidig brug.

Videregiv kun el-værktøjet sammen med disse papirer.

4. Særlige sikkerhedsanvisninger

Hold maskinen på de isolerede grebsflader under udførelse af arbejdet. hvor de anvendte værktøj kan berøre skjulte elledninger eller sit eget netværkskabel.

Kontakt med en spændingsførende ledning kan også gøre maskinens metaldele spændingsførende og føre til elektrisk stød.

Kontroller, at der ikke er strøm-, vand- eller gasledninger på det sted, som skal bearbejdes (f.eks. ved hjælp af en metaldetektor).

Tag ikke om det roterende værktøj! Fjern først spåner og lignende, når maskinen er i tilstand.

Træk stikket ud af stikdåsen eller fjern batteripakken fra maskinen, før udførelse af enhver

Brug kun skruemagasinet til skruning af båndede skruer i industri og erhverv.

Betjen kun maskinen, hvis De er fortrolig med håndteringen og eventuelle risici.

Overhold de gældende arbejdssikkerhedsregler og sikkerhedsbestemmelser i Deres land.

Anvend udelukkende skruemagasinet med Metabo-skruemaskinerne SE 2500, SE 4000, SE 6000, SE 18 LTX 2500, SE 18 LTX 4000 eller SE 18 LTX 6000.

Følg sikkerhedsanvisningerne og betjeningsvejledningen til den benyttede skruemaskine.

Ret aldrig den driftsklare maskine mod Dem selv eller andre personer.

Ved iskruning af skruer skal arbejdsemnet sikres mod at dreje med rundt.

Hold hænderne væk fra skruemagasinet og det sted, hvor skruen skal skrues i, så længe maskinen kører.

Arbejd altid med dybdestoppet og håndtaget med båndstyr som foreskrevet.

Anvend kun de skruetyper og skruestørrelser, der er angivet i de tekniske data. Kontroller, om skruerne er beregnet til det bearbejdede materiale.

Brug kun originale Metabo-skruebits, og udskift dem omgående ved slid eller beskadigelse. (Se kapitel 10. Tilbehør.)

Sæt skruemaskinen på "højreløb".

Det kan ikke anbefales at skrue skruer ud i "venstreløb" med skruemagasinet.

Tænd for skruemaskinen, inden der skrues skruer i for at sikre en optimal håndtering.

5. Oversigt

Se side 2.

1 Standard-dybdestop

2 Værktøjsholder

3 Sp æ nd e s k r u e

4 Adapter

5 Sk r u e b i t

6 Skruemaskinespindel

7 B æ l g

8 Trykknap til indstilling af dybdestop

9 Glidestykke

10 Dybdestop

11 Føringshjul

12 Palhjul

13 Skruebånd

14 Båndstyr

15 Håndtag

6. Ibrugtagning

6.1 Påsætning af skruemagasin på skruemaskinen

- Fjern standard-dybdestoppet (1) og værktøjsholderen (2) fra skruemaskinen (følg skruemaskinens betjeningsvejledning).

Henvisning:

Værktøjsholderen (2) kan tages ud af skruemaskinespindlen, när bælgen (7) trækkes bagud.

• Sæt skruebitten (5) i skruemaskinespindlen (6) på skruemaskinen (se skruemaskinens betjeningsvejledning).
• Sæt skruemagasinet med adapter (4) over skruebitten (5) på skruemaskinen. Sørg for, at drejesikringerne i begge sider griber ind i hinanden uden anvendelse af kraft.

Bemærkning:

Adapteren (4) kan sættes på skruemaskinen i 8 positioner (drejet i trin af 45°). Når spændeskruen (3) løsnes, kan skruemagasinet drejes og justeres, så det er på linje med skruemaskinen. Spænd spændeskruen (3) igen.

6.2 Indstilling af dybdestop (10)

Tallene på dybdestoppet (10) svarer til de skruelængder i mm, som maskinen kan bearbejde.

Dybdestoppet (10) skal indstilles, så det passer til de anvendte skruelængder.

• Tryk på trykknappen (8) og hold den nede, og indstil dybdestoppet (10) ifølge den skruelængde, som De anvender, ved at forskyde dybdestoppet (10) til skruelængden. Skruelængden kan aflæses på skalaen.
• Trykknappen skal herefter falde i hak: Slip trykknappen og forskyd dybdestoppet indtil trykknappen falder i hak.

6.3 Indstilling af iskruningsdybde

Iskruningsdybden skal indstilles hver gang, dybdestoppet (10) og skruerne er blevet ændret.

- Indstil i givet fald iskruningsdybden ved at dreje føringshjulet (11):

• Hvis skruebitten skal rage længere ud: Drej føringshjulet (11) nedad.
• Hvis skruebitten skal rage mindre ud: Drej føringshjulet (11) opad.

Finindstilling foretages efter en prøveskruning. Se kapitel 7.3.

Magasinforsatsen er nu klar til brug.

7. Anvendelse

7.1 Isætning/aftagning af skruebånd (13)

Kontroller, om skruehovederne ligger på plastbåndet, da bändstyret (14) ellers adiges, og funktionen påvirkes.

Skruebåndet (13) har ikke nogen foretrukken retning og kan derfor sættes i fra begge sider.

• Skub skruebåndet (13) gennem bändstyret (14) nedefra.
• Før derefter båndets udsparinger hen over palhjulenes (12) tandspidser, indtil den første skrue sidder én position foran iskruningspositionen. Skruebitten (5) opfanger denne skrue, när dybdestoppet (10) trykkes ned. Undgå derfor at skubbe skruebåndet (13) for langt ind for at ingen skrue går spildt.

Skruebåndet (13) fjernes fra maskinen ved at trække det gennem maskinen. Træk ikke ebåndet (13) tilbage. Det kan medføre alvorlige adigelser.

7.2 Håndtering

Vi anbefaler:

• Indstil skruemaskinen til højreløb.
• Indstil skruemaskinen til fast tilkobling.
• Hold fast i skruemaskinen med en hånd. Om nødvendigt kan maskinen føres med den anden hånd på håndtaget (15).
• Hold maskinen i en ret vinkel i forhold til arbejdsfladen. Hvis værktøjet holdes med en let vinkel på hen ved 90° mod venstre eller højre, skrues skruen ikke langt nok ind.
• Sæt skruemagasinet med dybdestoppet (10) ind mod arbejdsemnet, og tryk det ind.
• Skruen transporteres til bearbejdningsposition og skrues i.
• Når skruemaskinens kobling kobler hørbart ud, fjernes magasinforsatsen fra arbejdsemnet.

7.3 Finindstilling af iskruningsdybde

• Foretag en prøveskruning.
• Finindstil i givet fald skruedybden ved at dreje føringshjulet (11):
• Hvis skruehovedet skal rage længere ud: Drej føringshjulet opad.
• Hvis skruehovedet skal rage mindre ud: Drej føringshjulet nedad.

7.4 Udskiftning af skruebit (5)

Brug kun originale Metabo skruebits (se kapitel 10. Tilbehør).

Ved slid eller beskadigelse eller ved skift af skruetype (Philips, Pozidrive, Torx eller Square Drive) skal skruebitten udskiftes.

• Træk skruemagasinet med adapter (4) af skruemaskinen (løsn ikke spændeskruen (3)).
• Fjern skruebitten (5) (se skruemaskinens betjeningsvejledning).

Henvisning:

Skruebitten (5) kan tages ud af skruemaskinespindlen, när bælgen (7) trækkes bagud.

• Sæt en ny skruebit (5) i (se skruemaskinens betjeningsvejledning)
• Sæt skruemagasinet med adapter (4) på skruemaskinen igen (se kapitel 6.1).

8. Afhjælpning af fejl

Problemer:

• Skruedybde: se punkt b), d), e), h)
• Fastklemte skruer: se punkt b)
• Manglende skruer: se punkt c), g)
• Stillestående skruer: se punkt a), d)
• Generelt: se punkt a) til punkt i)

Fejlfinding:

a Sæt altid skruemaskinen på H∅JREL∅B (FREM).
b Kontroller, om dybdestoppet (10) er indstillet til præcis samme længde som skruen.
c Skruebitten (5) skal have den rigtige længde. Brug kun originale Metabo skruebits (se kapitel 10. Tilbehør).

d Hvis De anvender en skrue med Philips-hoved, skal De sikre Dem, at De også anvender en Philips-skruebit. Hvis De anvender en skrue med Pozidrive-hoved, skal De sikre Dem, at De også anvender en Pozidrive-skruebit.

e Hvis skruerne ikke kan skrues langt nok ind, justeres føringshjulet (11) indtil den ønskede iskruningsdybde er nået.

f Kontroller, om skruebitten sidder korrekt (se skruemaskinens betjeningsvejledning).

g Hvis De konstaterer, at skruebåndet (13) ikke transporteres korrekt (ingen eller manglende skruer), skal De sikre Dem, at dybdestoppet (10) trykkes helt ned ved skruning og fjernes så langt fra arbejdsemnet igen, at dybdestoppet går tilbage til udgangspositionen. Skruemagasinet lades, når dybdestoppet trykkes ned. Trykkes det ikke helt ned, kan der derfor ske en fejl i tilførslen af skruer. Stil heller ikke værktøjet på dybdestoppet (10), da der så eventuelt tilføres en skrue.

h Hold maskinen i en ret vinkel i forhold til arbejdsfladen. Hvis værktøjet holdes med en let vinkel på hen ved 90° mod venstre eller højre, skrues skruen ikke langt nok ind.

9. Vedligeholdelse

Anbefalede vedligeholdelsesintervaller:

Dagligt:

Kontroller skruemagasinet for beskadigelse, og rens med trykluft (brug beskyttelsesbriller).

Ugentligt:

• Fjern kraftigt snavs mekanisk, uden aggressive rengøringsmidler.
• Smør ikke de enkelte dele.

10. Tilbehør

Brug kun originalt Metabo-tilbehør.

Brug kun tilbehør, der opfylder de krav og specifikationer, som er angivet i denne brugsanvisning.

Skrueværktøj/Skruebits: (Længde: 180 mm)

PH (Philips) nr. 2 x 180 mm (6.31582)

Det komplette tilbehørsprogram findes på www.metabo.com eller i kataloget.

11. Reparation

Reparationer på værktøj må kun udføres af en faguddannet person!

Henvend dig til din Metabo-forhandler, hvis du har brug for reparation af dit Metabo værktøj. Adresser findes på www.metabo.com.

12. Miljøbeskyttelse

Overhold de nationale regler om miljøvenlig bortskaffelse og genbrug af udtjente maskiner, emballage og tilbehør.

13. Tekniske data

Forbeholdt ændringer som følge af tekniske ændringer.

Vægt :

0,6 kg

Anvendelige skruetyper, båndede: Gipsskruer

Spånpladeskruer

Selvborende pladeskruer

Træskruer

Fiberpladeskruer

Anvendelige skruemål:

Længde(mm)=20/25/30/35/40/45/50/55

Skaftdiameter (mm)= maks. 5 mm

Hoveddiameter (mm)= maks. 9,5 mm

Anvendelige skruebits til skrue:

PH (Philips) nr. 2 x 180 mm

De angivne tekniske data er tolerancesat (svarende til de aktuelt gældende standarder).
