PowerMaxx BS BL Q - Skruvdragare METABO - Gratis bruksanvisning och manual

Produkttyp	Sladdlös skruvdragare
Märke	Metabo
Modell	PowerMaxx BS BL Q
Märkspänning	12 V
Batterityp	Li-Ion (10,8 - 12 V)
Rekommenderad batterikapacitet	1,5 - 5,2 Ah
Chuck	Sexkantigt bitshållare 1/4" (6,35 mm)
Motor	Borstlös (Brushless)
Tomgångsvarvtal	0 - 1500 rpm (uppskattning)
Maximalt vridmoment	30 Nm (uppskattning)
Vikt (med batteri)	Cirka 0,8 kg
LED-belysning	Ja
Rotationsriktning	Omvändbar
Motorbroms	Ja
Ljudnivå	70 dB(A) (uppskattning)
Underhåll och rengöring	Rengör med en torr trasa; använd inte lösningsmedel
Säkerhet	Överbelastningsskydd, automatisk avstängning vid blockering
Reservdelar och reparerbarhet	Reparation av Metabos kundtjänst; reservdelar via auktoriserad återförsäljare
Rekommenderad laddningstemperatur	0 °C till 40 °C

Vanliga frågor - PowerMaxx BS BL Q METABO

Vilken spänning har PowerMaxx BS BL Q?

Skruvdragaren fungerar med Li-Ion-batterier på 10,8 till 12 V, vanligtvis 12 V.

Vilken typ av chuck använder denna skruvdragare?

Den är utrustad med en sexkantig bitshållare på 1/4 tum (6,35 mm), idealisk för standardbits.

Har motorn borstar eller är den borstlös?

Motorn är borstlös (brushless), vilket ger högre verkningsgrad och längre livslängd.

Vilken rekommenderad kapacitet har batterierna?

Kompatibla batterier är från 1,5 Ah till 5,2 Ah. Laddningstiden varierar med kapaciteten.

Hur lång tid tar det att ladda ett batteri?

Med en Metabo-laddare laddas ett 2,0 Ah-batteri på cirka 60 min och ett 5,2 Ah-batteri på cirka 156 min.

Har skruvdragaren LED-belysning?

Ja, den har inbyggd LED-belysning för arbete i mörka utrymmen.

Vilket är det maximala vridmomentet för verktyget?

Maximalt vridmoment är uppskattningsvis cirka 30 Nm, tillräckligt för de flesta skruvförband.

Hur underhåller jag skruvdragaren?

Rengör den med en torr trasa. Undvik lösningsmedel och se till att ventilationsöppningarna inte är blockerade.

Vad gör jag vid funktionsfel?

Kontakta Metabos kundtjänst. Reparationer ska utföras av en specialist.

Var hittar jag reservdelar?

Reservdelar finns via auktoriserade Metabo-återförsäljare. Se webbplatsen www.metabo.com.

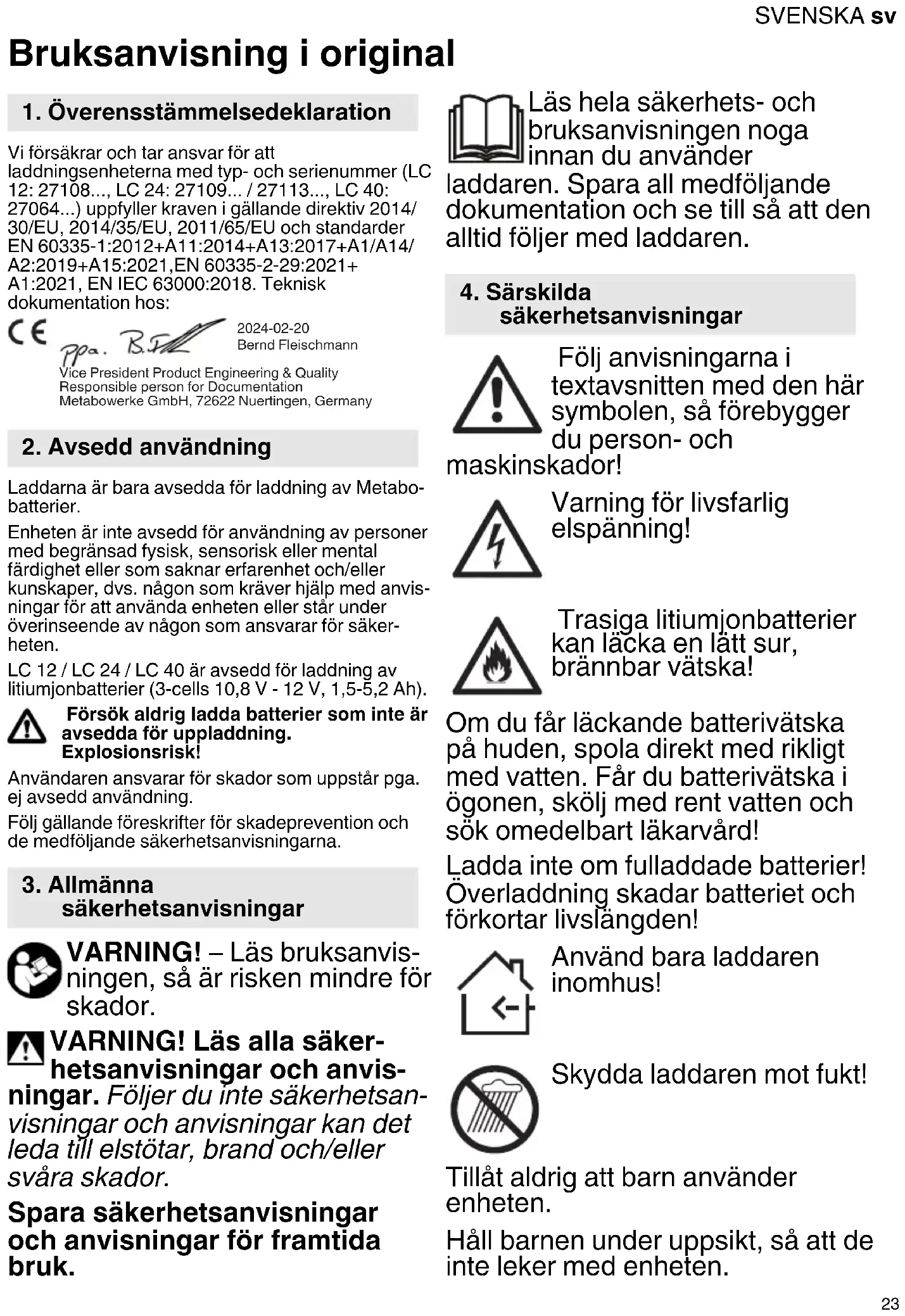

BRUKSANVISNING PowerMaxx BS BL Q METABO

Vi försäkrar och tar ansvar för att laddningsenheterna med typ- och serienummer (LC 12: 27108..., LC 24: 27109... / 27113..., LC 40: 27064...) uppfyller kraven i gällande direktiv 2014/30/EU, 2014/35/EU, 2011/65/EU och standarder EN 60335-1:2012+A11:2014+A13:2017+A1/A14/A2:2019+A15:2021, EN 60335-2-29:2021+A1:2021, EN IEC 63000:2018. Teknisk dokumentation hos:

2024-02-20

Bernd Fleischmann

2. Avsedd användning

Laddarna är bara avsedda för laddning av Metabo-batterier.

Enheten är inte avsedd för användning av personer med begränsad fysisk, sensorisk eller mental färdighet eller som saknar erfarenhet och/eller kunskaper, dvs. någon som kräver hjälp med anvisningar för att använda enheten eller står under överinseende av någon som ansvarar för säkerheten.

LC 12 / LC 24 / LC 40 är avsedd för laddning av litiumjonbatterier (3-cells 10,8 V - 12 V, 1,5-5,2 Ah).

Försök aldrig ladda batterier som inte är avsedda för uppladdning. Explosionsrisk!

Användaren ansvarar för skador som uppstår pga. ej avsedd användning.

Följ gällande föreskrifter för skadeprevention och de medföljande säkerhetsanvisningarna.

3. Allmänna säkerhetsanvisningar

WARNING! – Läs bruksanvisningen, så är risken mindre för skador.

WARNING! Läs alla säkerhetsanvisningar och anvisgar. Följer du inte säkerhetsanningar och anvisningar kan det a till elstötar, brand och/eller ra skador.

Spara säkerhetsanvisningar och anvisningar för framtida bruk.

Läs hela säkerhets- och bruksanvisningen noga innan du använder laddaren. Spara all medföljande dokumentation och se till så att den alltid följer med laddaren.

4. Särskilda säkerhetsanvisningar

Följ anvisningarna i textavsnitten med den här symbolen, så förebygger du person- och maskinskador!

Varning för livsfarlig elspänning!

Trasiga litiumjonbatterier kan läcka en lätt sur, brännbar vätska!

Om du får läckande batterivätska på huden, spola direkt med rikligt med vatten. Får du batterivätska i ögonen, skölj med rent vatten och sök omedelbart läkarvård!

Ladda inte om fulladdade batterier! Överladdning skadar batteriet och förkortar livslängden!

Använd bara laddaren inomhus!

Skydda laddaren mot fukt!

Tillåt aldrig att barn använder enheten.

Håll barnen under uppsikt, så att de inte leker med enheten.

SVENSKAsv

Håll barn borta från laddaren och arbetsområdet! Förvara laddaren oätkomlig för barn!

Dra genast ur kontakten vid rökutveckling eller brand i laddaren!

Använd aldrig trasiga batterier!

5. Översikt

Se sid. 1.

1 Batteri *

2 Laddöppning

3 Varning

4 Laddindikering

* ingår inte

6. Driftstart

Kontrollera före driftstart att angiven spänning och frekvens på märkskylten överensstämmer med nätspänningen och nätfrekvensen.

Maskiner av den här typen som kan generera likström, kan påverka enklare jordfelsbrytare.

Använd typ F eller bättre med brytström på max. 30 mA.

6.1 Självtest

Sätt i kontakten.

Varnings- (3) och laddindikeringen (4) tänds efter varandra i ca 1 sekund.

7. Användning

7.1 Ladda batteriet

Tryck ned batteriet (1) i laddöppningen (2) tills det tar emot.

Laddindikeringen (4) blinkar och batteriet laddas.

När batteriet är fulladdat, så lyser laddindikeringen (4) med fast sken.

Batteriet kan sitta kvar i laddaren, så att det är klart att använda.

8. Fel

8.1 Varningsindikeringen (3) lyser konstant

- Batteriet laddas inte. Temperaturen är för hög/låg. Om batteritemperaturen ligger mellan 0 °C och 50 °C, så börjar laddningen automatiskt.

8.2 Varningsindikeringen (3) blinkar

• Batteriet är trasigt. Ta genast ut batteriet ur laddaren.
• Batteripolerna är kortslutna. Kontrollera om det finns smuts på kontakterna.

9. Reparation

Laddaren får bara repareras av elektriker!

Om maskinens nätkabel skadas, måste den bytas ut av tillverkaren eller dess kundtjänst eller av en person med liknande kvalifikationer för att undvika faror.

Metabo-elverktyg som behöver repareras skickar du till din Metabo-återförsäljare. Adresser, se www.metabo.com.

10. Miljöskydd

Metaboförpackningarna är 100% återvinningsbara.

Uttjänta laddare och tillbehör innehåller en stor andel värdefulla räämnen och plaster som kan tas omhand genom återvinning.

Den här bruksanvisningen är tryckt på klorfritt papper.

Gäller bara EU-länder: Släng inte uttjänta elverktyg i hushållssoporna! Enligt EU-direktiv 2012/19/EU om uttjänta el- och

elektronikprodukter samt enligt harmoniserad nationell lag ska uttjänta elverktyg källsorteras för miljövänlig återvinning.

11. Tekniska data

Vi förbehåller oss rätten till tekniska förändringar. Batteriernas spänningsintervall ...... = 10,8-12 V

LC 12:

Laddström....= 1,0 A

Laddtid ^1) (litiumjonbatteri)

1,5 Ah.... = 90 min
2,0 Ah.... = 120 min
4,0 Ah....=240 min
5,2 Ah.... = 315 min

LC 24:

Laddström....=2,0 A

Laddtid ^1) (litiumjonbatteri)

^1) Laddtiderna kan avvika från uppgifterna beroende på restladdning och batteritemperatur. Rekommenderad omgivningstemperatur vid laddning: 0 °C till 40 °C.

□ Maskinen har skyddsklass II

\~ Växelström
