Typ produktu	Wkrętarka akumulatorowa
Marka	Metabo
Model	PowerMaxx BS BL Q
Napięcie znamionowe	12 V
Typ baterii	Li-Ion (10,8 - 12 V)
Zalecana pojemność baterii	1,5 - 5,2 Ah
Uchwyt	Uchwyt sześciokątny 1/4" (6,35 mm)
Silnik	Bezszczotkowy (Brushless)
Prędkość obrotowa na biegu jałowym	0 - 1500 obr/min (szacunkowo)
Maksymalny moment obrotowy	30 Nm (szacunkowo)
Waga (z baterią)	Około 0,8 kg
Oświetlenie LED	Tak
Kierunek obrotów	Odwracalny
Hamulec silnika	Tak
Poziom hałasu	70 dB(A) (szacunkowo)
Konserwacja i czyszczenie	Czyścić suchą szmatką; nie używać rozpuszczalników
Bezpieczeństwo	Ochrona przed przeciążeniem, automatyczne zatrzymanie w przypadku zablokowania
Części zamienne i naprawialność	Naprawa przez serwis Metabo; części przez autoryzowaną sieć
Zalecana temperatura ładowania	0°C do 40°C

Często zadawane pytania - PowerMaxx BS BL Q METABO

Jakie jest napięcie PowerMaxx BS BL Q ?

Wkrętarka działa z bateriami Li-Ion 10,8-12 V, zazwyczaj 12 V.

Jaki typ uchwytu ma ta wkrętarka?

Wyposażona jest w uchwyt sześciokątny 1/4 cala (6,35 mm), idealny do standardowych bitów.

Czy silnik jest szczotkowy czy bezszczotkowy?

Silnik jest bezszczotkowy (brushless), oferujący większą wydajność i dłuższą żywotność.

Jaka jest zalecana pojemność baterii?

Kompatybilne baterie mają pojemność od 1,5 Ah do 5,2 Ah. Czasy ładowania różnią się w zależności od pojemności.

Ile czasu potrzeba na naładowanie baterii?

Z ładowarką Metabo bateria 2,0 Ah ładuje się około 60 min, a 5,2 Ah około 156 min.

Czy wkrętarka ma oświetlenie LED?

Tak, jest wyposażona w zintegrowane oświetlenie LED do pracy w ciemnych miejscach.

Jaki jest maksymalny moment obrotowy narzędzia?

Maksymalny moment obrotowy szacowany jest na około 30 Nm, wystarczający do większości wkręcania.

Jak konserwować wkrętarkę?

Czyść ją suchą szmatką. Unikaj rozpuszczalników i upewnij się, że szczeliny wentylacyjne nie są zatkane.

Co zrobić w przypadku awarii?

Skontaktuj się z serwisem Metabo. Naprawy muszą być wykonywane przez specjalistę.

Gdzie znaleźć części zamienne?

Części zamienne są dostępne w autoryzowanej sieci Metabo. Odwiedź stronę www.metabo.com.

INSTRUKCJA OBSŁUGI PowerMaxx BS BL Q METABO

pl Instrukcja oryginalna 35

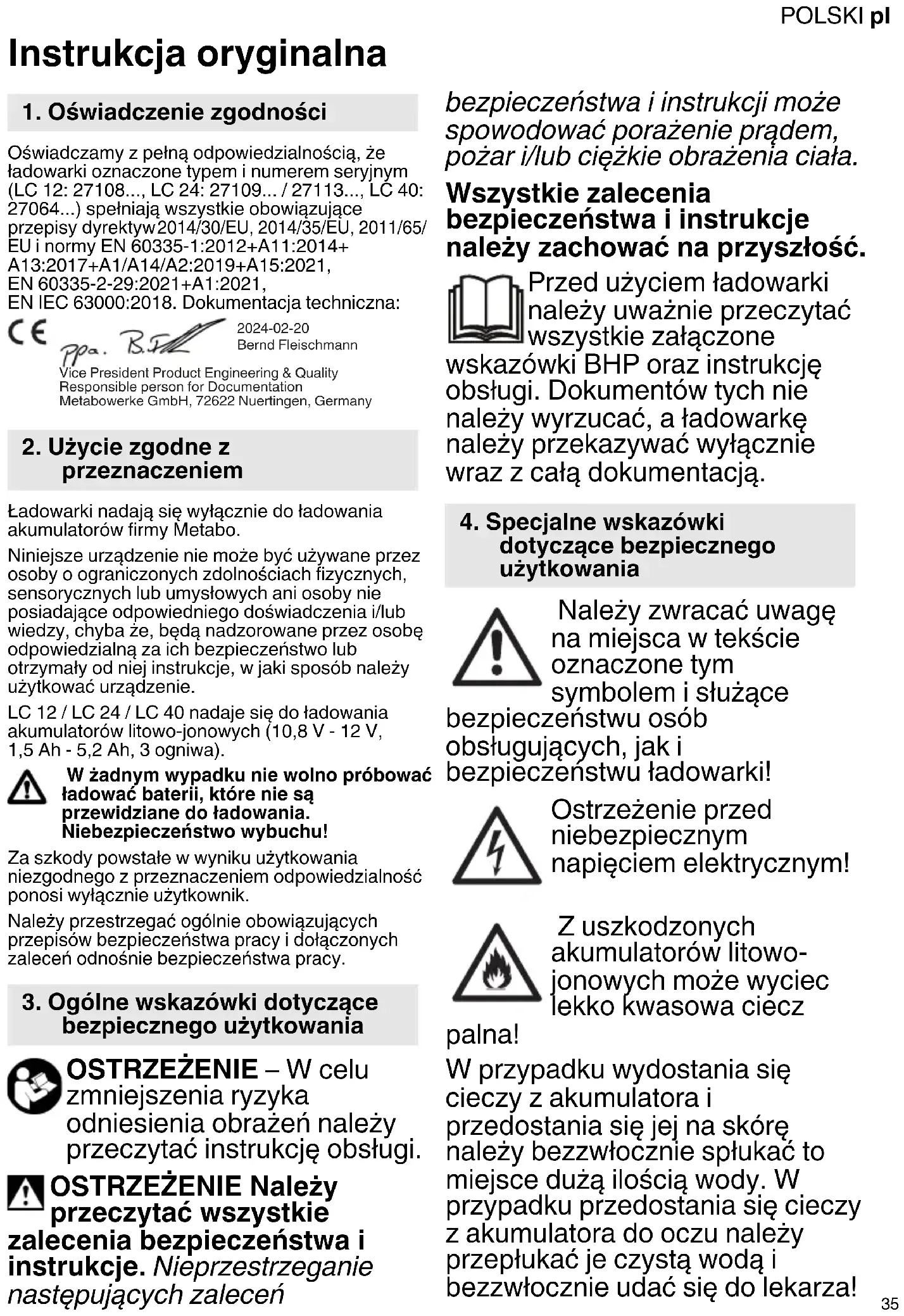

Instrukcja oryginalna

1. Oświadczenie zgodności

Oświadczamy z pełną odpowiedzialnością, że ładowarki oznaczone typem i numerem seryjnym (LC 12: 27108..., LC 24: 27109... / 27113..., LC 40: 27064...) spełniają wszystkie obowiązujące przepisy dyrektyw 2014/30/EU, 2014/35/EU, 2011/65/EU i normy EN 60335-1:2012+A11:2014+A13:2017+A1/A14/A2:2019+A15:2021, EN 60335-2-29:2021+A1:2021, EN IEC 63000:2018. Dokumentacja techniczna:

2024-02-20

Bernd Fleischmann

2. Użycie zgodne z przeznaczeniem

Ładowarki nadają się wyłącznie do ładowania akumulatorów firmy Metabo.

Niniejsze urządzenie nie może być używane przez osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych ani osoby nie posiadające odpowiedniego doświadczenia i/lub wiedzy, chyba że, będą nadzorowane przez osobę odpowiedzialną za ich bezpieczeństwo lub otrzymały od niej instrukcje, w jaki sposób należy użytkować urządzenie.

LC 12 / LC 24 / LC 40 nadaje się do ładowania akumulatorów litowo-jonowych (10,8 V - 12 V, 1,5 Ah - 5,2 Ah, 3 ogniwa).

W żadnym wypadku nie wolno próbować ładować baterii, które nie są przewidziane do ładowania. Niebezpieczeństwo wybuchu!

Za szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem odpowiedzialność ponosi wyłącznie użytkownik.

Należy przestrzegać ogólnie obowiązujących przepisów bezpieczeństwa pracy i dołączonych zaleceń odnośnie bezpieczeństwa pracy.

3. Ogólne wskazówki dotyczące bezpiecznego użytkowania

OSTRZEŻENIE – W celu zmniejszenia ryzyka odniesienia obrażeń należy przeczytać instrukcję obsługi.

OSTRZEŻENIE Należy przeczytać wszystkie ecenia bezpieczeństwa i trukcje. Nieprzestrzeganie stępujących zaleceń

bezpieczeństwa i instrukcji może spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała.

Wszystkie zalecenia bezpieczeństwa i instrukcje należy zachować na przyszłość.

Przed użyciem ładowarki należy uważnie przeczytać wszystkie załączone wskazówki BHP oraz instrukcję obsługi. Dokumentów tych nie należy wyrzucać, a ładowarkę należy przekazywać wyłącznie wraz z całą dokumentacją.

4. Specjalne wskazówki dotyczące bezpiecznego użytkowania

Należy zwracać uwagę na miejsca w tekście oznaczone tym symbolem i służące bezpieczeństwu osób obstugujących, jak i bezpieczeństwu ładowarki!

Ostrzeżenie przed niebezpiecznym napięciem elektrycznym!

Z uszkodzonych akumulatorów litowo-jonowych może wyciec lekko kwasowa ciecz

palna!

W przypadku wydostania się cieczy z akumulatora i przedostania się jej na skóre należy bezzwłocznie spłukać to miejsce dużą ilością wody. W przypadku przedostania się cieczy z akumulatora do oczu należy przepłukać je czystą wodą i bezzwłocznie udać się do lekarza!

POLSKIpl

Całkowicie naładowanego akumulatora nie wolno ponownie ładować! Nadmierne ładowanie uszkadza akumulator i skraca długość okresu użytkowania akumulatora!

Ładowarkę należy stosować wyłącznie w pomieszczeniach!

Należy chronić ładowarkę przed wilgocią!

Nie zezwalać dzieciom na korzystanie z urządzenia.

Dzieci powinny znajdować się pod nadzorem, aby zagwarantować, że nie będą bawiły się tym urządzeniem.

Dzieci nie mogą znajdować się w pobliżu ładowarki względnie strefy roboczej! Ładowarkę należy przechowywać w taki sposób, aby nie była dostępna dla dzieci!

W przypadku pojawienia się dymu lub ognia w ładowarce należy natychmiast wyciągnąć jej wtyczkę sieciową!

Nie wolno używać żadnych uszkodzonych akumulatorów!

5. Przegład

Patrz strona 1.

1 Akumulator *

2 Komora ładowania

3 Wskaźnik ostrzegawczy

4 Wskaźnik pracy

* nie objęte dostawą

6. Uruchomienie

Przed uruchomieniem urządzenia należy sprawdzić, czy podane na tabliczce napięcie sieciowe i częstotliwość sieciowa zgodne są z cechami napięcia sieciowego w miejscu pracy.

Urządzenia, takie jak to, które wytwarzają prąd stały, mogą mieć wpływ na proste wyłączniki różni-

cowo-prądowe. Należy używać typu F lub lepiej, z prądem wyzwalającym o maks. 30 mA.

6.1 Autotest

Wsunąć wtyczkę przewodu zasilającego w gniazdo.

Wskaźnik ostrzegawczy (3) oraz wskaźnik pracy (4) zapalają się kolejno na ok. 1 sekundę.

7. Użytkowanie

7.1 Ładowanie akumulatora

Wsunąć akumulator (1) do oporu w komorę ładowania (2).

Wskaźnik pracy (4) miga i akumulator jest ładowany.

Jeśli akumulator jest całkowicie naładowany, wskaźnik pracy (4) świeci się w sposób ciągły.

Akumulator może pozostać w ładowarce i w ten sposób jest zawsze gotowy do pracy.

8. Usterka

8.1 Wskaźnik ostrzegawczy (3) pali się przez cały czas

- Akumulator nie jest ładowany. Zbyt wysoka/zbyt niska temperatura. Przy temperaturze akumulatora z zakresu od 0 °C do 50 °C ładowanie rozpoczyna się automatycznie.

8.2 Wskaźnik ostrzegawczy (3) miga

• Akumulator jest uszkodzony. Bezzwłocznie wyjąć akumulator z ładowarki.
• Zwarcie pomiędzy stykami ładującymi. Sprawdzić, czy na stykach nie ma ciał obcych.

9. Naprawy

Wszelkie naprawy ładowarki mogą być dokonywane wyłącznie przez odpowiedni przeszkolony serwis!

W przypadku uszkodzenie przewodu zasilającego tego urządzenia, musi on zostać wymieniony przez producenta, jego serwis lub osobę o podobnych kwalifikacjach, w celu uniknięcia zagrożeń.

W sprawie naprawy elektronarzędzia należy się zwrócić do przedstawicielstwa Metabo. Adresy są podane na stronie www.metabo.com.

10. Ochrona środowiska

Opakowania narzędzi Metabo w 100% podlegają procesowi recyklingu.

Zużyte ładowarki i osprzęt zawierają dużą ilość cennych surowców i tworzyw sztucznych, które też mogą zostać poddane procesowi recyclingu.

Niniejsza instrukcja obsługi została wydrukowana na papierze bielonym bez użycia chloru.

Dotyczy tylko ładowarek na terytorium Unii Europejskiej: Elektronarzędzi nie wolno wyrzucać do zwykłych odpadów domowych!

Zgodnie z wytyczną europejską 2012/19/EU o zużytych urządzeniach elektrycznych i elektronicznych oraz jej stosowaniu w prawie państwowym zużyte elektronarzędzia muszą być gromadzone osobno i podawane odzyskowi surowców wtórnych zgodnemu z przepisami o ochronie środowiska.

11. Dane techniczne

Zastrzegamy sobie prawo do zmian konstrukcyjnych.

Zakresy napięć akumulatora.....= 10,8-12 V

LC 12:

Prąd ładowania.1) = 1,0 A

Czas radowania (akumulator litowo-jonowy)

1,5 Ah = 90 min

2,0 Ah = 120 min

4,0 Ah = 240 min

5,2 Ah = 315 min

LC 24:

Prąd ładowania.1) = 2,0 A

Czas ładowania (akumulator litowo-jonowy)

1,5 Ah = 45 min

2,0 Ah = 60 min

4,0 Ah = 120 min

5,2 Ah = 156 min

LC 40:

Prąd ładowania.....= 2,3 A Czas ładowania ^1)

Ozas ladowania (akumulator litowo-jonowy)

1,5 Ah ....= 40 min

2,0 Ah = 53 min

4,0 Ah = 105 min

5,2 Ah = 138 min

^1) W zależności od pojemności szczątkowej, jak również temperatury akumulatora rzeczywiste czasy ładowania mogą różnić się od podanych.

Zalecana temperatura otoczenia podczas ładowania: od 0 °C do 40 °C.

Urządzenie w klasie ochrony II

\~ Prąd przemienny
