Producttype	Pneumatische ratelschroevendraaier
Merk	Metabo
Model	DRS 9512
Maximale werkdruk	6,3 bar
Onbelast toerental (n0)	210 t/min
Maximaal koppel (rechtsdraaiend)	54 Nm
Maximaal koppel (linksdraaiend)	54 Nm
Vierkantaandrijving	1/4" (6,35 mm)
Aanbevolen binnendiameter slang	10 mm
Luchtaansluiting	1/4" insteekkoppeling
Luchtverbruik (V1)	113 L/min
Afmetingen (L x B x H)	200 x 50 x 50 mm
Gewicht (m)	1,5 kg
Voeding	Perslucht
Hoofdfuncties	Schroeven in- en uitdraaien, omkeerbare draairichting, aan/uit-schakelaar
Onderhoud en reiniging	Dagelijks smeren met oliespray of 3-5 druppels persluchtdruppelolie per 10 minuten gebruik; reinig het filter van de luchtaansluiting minstens een keer per week.
Veiligheid	Draag veiligheidsbril, gehoorbescherming, nauwsluitende kleding; koppel de luchttoevoer los voor het wisselen van accessoires; niet gebruiken in explosieve omgeving.
Reserveonderdelen en repareerbaarheid	Gebruik uitsluitend originele Metabo-accessoires; neem contact op met het Metabo-kantoor voor reparatie.
Algemene informatie	Professioneel gebruik; gebruiksaanwijzing beschikbaar in meerdere talen; veiligheidsvoorschriften naleven.

Veelgestelde vragen - DRS 9512 METABO

Hoe gebruik ik het pneumatische gereedschap DRS 9512?

Om het gereedschap te gebruiken, schroef de insteekkoppeling (6) op de persluchtaansluiting. Stel de draairichting in met de schakelaar (1): F voor rechts, R voor links. Druk op de schakelaar (3) om te starten, laat los om te stoppen.

Welke persluchtdruk wordt aanbevolen?

De maximaal toegestane werkdruk is 6,3 bar. Overschrijd deze druk niet om letsel en schade te voorkomen.

Hoe smeer ik het pneumatische gereedschap?

Gebruik perslucht met oliespraysmering. Zonder smeersysteem, giet 3 tot 5 druppels persluchtdruppelolie in de luchtaansluiting voor elke 10 minuten continu gebruik. Als het gereedschap enkele dagen niet is gebruikt, giet dan handmatig 5 druppels.

Welke accessoires kan ik gebruiken met de DRS 9512?

Gebruik uitsluitend originele Metabo-accessoires die speciaal voor dit gereedschap zijn ontworpen. De bits en hulzen moeten in perfecte staat zijn. Raadpleeg de Metabo-catalogus of de website www.metabo.com voor het volledige assortiment.

Hoe verander ik de draairichting?

De schakelaar voor draairichting (1) biedt de keuze: stand F voor rechtsom (vastdraaien), stand R voor linksom (losdraaien). Voer deze instelling uit wanneer het gereedschap stilstaat.

Wat zijn de essentiële veiligheidsmaatregelen?

Draag altijd een veiligheidsbril en gehoorbescherming. Draag geen loszittende kleding of sieraden. Koppel het gereedschap los van de luchttoevoer voordat u accessoires wisselt. Richt de luchtstroom nooit op uzelf of anderen.

Wat te doen bij lucht- of olielekkage?

Bij een duidelijke lekkage, stop het gereedschap onmiddellijk en controleer het. Laat het repareren door een bevoegde technicus met originele Metabo-onderdelen. Neem contact op met het Metabo-kantoor voor reparatie.

Hoe onderhoud ik het filter van de luchtaansluiting?

Reinig het filter van de luchtaansluiting minstens een keer per week. Een verstopt filter kan de prestaties verminderen en het gereedschap beschadigen.

Kan ik het gereedschap gebruiken in een vochtige of explosieve omgeving?

Nee, het gereedschap is niet ontworpen voor gebruik in explosieve of vochtige omgevingen. Gebruik het niet buiten zonder bescherming en vermijd contact met elektrische bronnen.

Waar vind ik de volledige gebruiksaanwijzing?

De gebruiksaanwijzing is gratis beschikbaar in PDF-formaat op notice-facile.com. U kunt deze ook downloaden van de Metabo-website (www.metabo.com) onder de rubriek Service.

GEBRUIKSAANWIJZING DRS 9512 METABO

nl Oorspronkelijke gebruiksaanwijzing 19

es Manual original 24

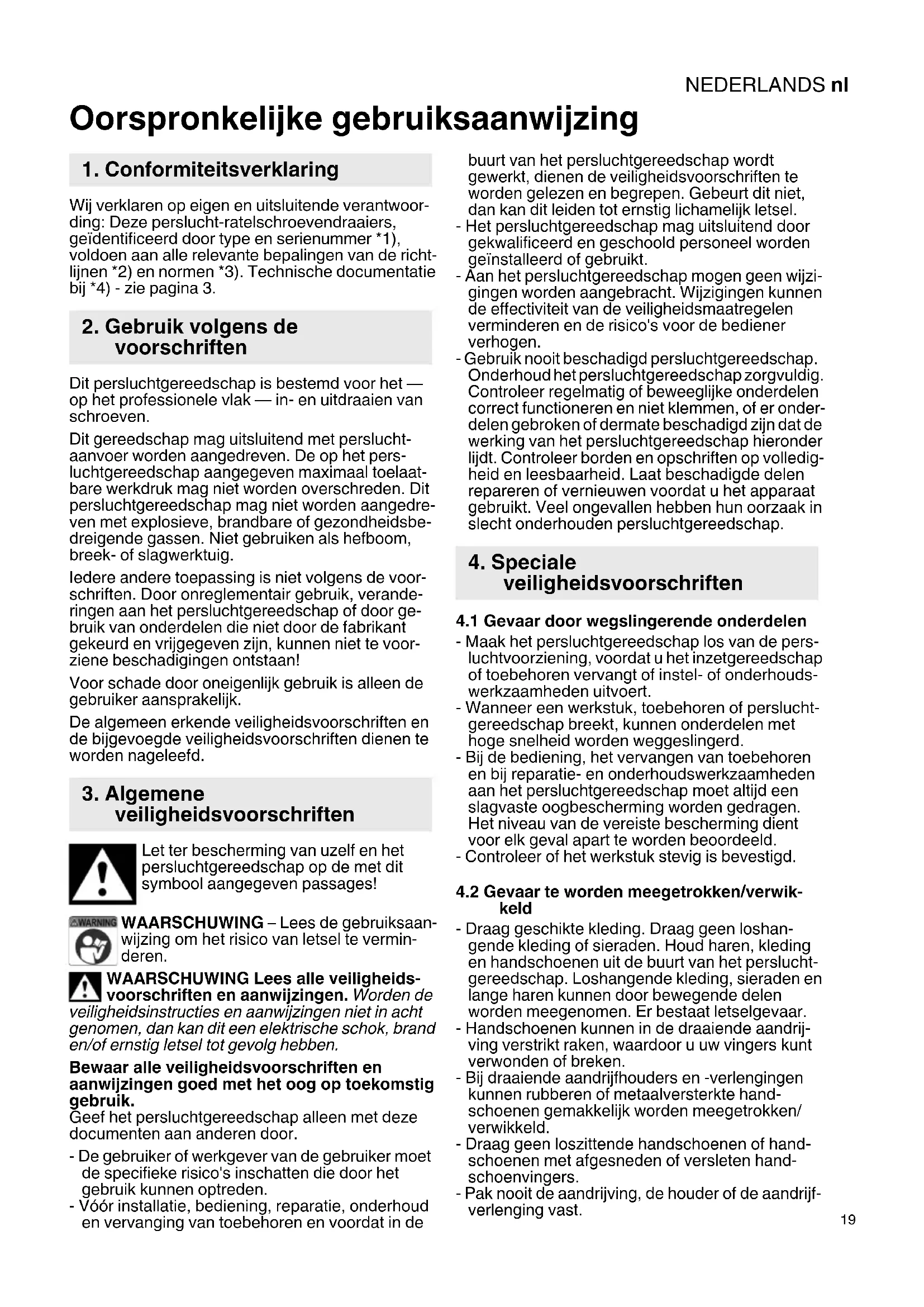

Oorspronkelijke gebruiksaanwijzing

1. Conformiteitsverklaring

Wij verklaren op eigen en uitsluitende verantwoording: Deze perslucht-ratelschroevendraaiers, geïdentificeerd door type en serienummer *1), voldoen aan alle relevante bepalingen van de richtlijnen *2) en normen *3). Technische documentatie bij *4) - zie pagina 3.

2. Gebruik volgens de voorschriften

Dit persluchtgereedschap is bestemd voor het — op het professionele vlak — in- en uitdraaien van schroeven.

Dit gereedschap mag uitsluitend met perslucht-aanvoer worden aangedreven. De op het pers-luchtgereedschap aangegeven maximaal toelaat-bare werkdruk mag niet worden overschreden. Dit persluchtgereedschap mag niet worden aangedreven met explosieve, brandbare of gezondheidsbedreigende gassen. Niet gebruiken als hefboom, breek- of slagwerktuig.

ledere andere toepassing is niet volgens de voorschriften. Door onreglementair gebruik, veranderingen aan het persluchtgereedschap of door gebruik van onderdelen die niet door de fabrikant gekeurd en vrijgegeven zijn, kunnen niet te voorziene beschadigingen ontstaan!

Voor schade door oneigenlijk gebruik is alleen de gebruiker aansprakelijk.

De algemeen erkende veiligheidsvoorschriften en de bijgevoegde veiligheidsvoorschriften dienen te worden nageleefd.

3. Algemene veiligheidsvoorschriften

Let ter bescherming van uzelf en het persluchtgereedschap op de met dit symbool aangegeven passages!

WAARSCHUWING – Lees de gebruiksaanwijzing om het risico van letsel te vermin-deren.

WAARSCHUWING Lees alle veiligheids- voorschriften en aanwijzingen. Worden de

veiligheidsinstructies en aanwijzingen niet in acht genomen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsvoorschriften en aanwijzingen goed met het oog op toekomstig gebruik.

Geef het persluchtgereedschap alleen met deze documenten aan anderen door.

• De gebruiker of werkgever van de gebruiker moet de specifieke risico's inschatten die door het gebruik kunnen optreden.
• Vóór installatie, bediening, reparatie, onderhoud en vervanging van toebehoren en voordat in de

buurt van het persluchtgereedschap wordt gewerkt, dienen de veiligheidsvoorschriften te worden gelezen en begrepen. Gebeurt dit niet, dan kan dit leiden tot ernstig lichamelijk letsel.

• Het persluchtgereedschap mag uitsluitend door gekwalificeerd en geschoold personeel worden geïnstalleerd of gebruikt.
• Aan het persluchtgereedschap mogen geen wijzigingen worden aangebracht. Wijzigingen kunnen de effectiviteit van de veiligheidsmaatregelen verminderen en de risico's voor de bediener verhogen.
• Gebruik nooit beschadigd persluchtgereedschap. Onderhoud het persluchtgereedschap zorgvuldig. Controleer regelmatig of beweeglijke onderdelen correct functioneren en niet klemmen, of er onderdelen gebroken of dermate beschadigd zijn dat de werking van het persluchtgereedschap hieronder lijdt. Controleer borden en opschriften op volledigheid en leesbaarheid. Laat beschadigde delen repareren of vernieuwen voordat u het apparaat gebruikt. Veel ongevallen hebben hun oorzaak in slecht onderhouden persluchtgereedschap.

4. Speciale veiligheidsvoorschriften

4.1 Gevaar door wegslingerende onderdelen

• Maak het persluchtgereedschap los van de persluchtvoorziening, voordat u het inzetgereedschap of toebehoren vervangt of instel- of onderhoudswerkzaamheden uitvoert.
• Wanneer een werkstuk, toebehoren of persluchtgereedschap breekt, kunnen onderdelen met hoge snelheid worden weggeslingerd.
• Bij de bediening, het vervangen van toebehoren en bij reparatie- en onderhoudswerkzaamheden aan het persluchtgereedschap moet altijd een slagvaste oogbescherming worden gedragen. Het niveau van de vereiste bescherming dient voor elk geval apart te worden beoordeeld.
• Controleer of het werkstuk stevig is bevestigd.

4.2 Gevaar te worden meegetrokken/verwik- keld

• Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van het persluchtgereedschap. Loshangende kleding, sieraden en lange haren kunnen door bewegende delen worden meegenomen. Er bestaat letselgevaar.
• Handschoenen kunnen in de draaiende aandrijving verstrikt raken, waardoor u uw vingers kunt verwonden of breken.
• Bij draaiende aandrijfhouders en -verlengingen kunnen rubberen of metaalversterkte handschoenen gemakkelijk worden meegetrokken/verwikkeld.
• Draag geen loszittende handschoenen of handschoenen met afgesneden of versleten handschoenvingers.
• Pak nooit de aandrijving, de houder of de aandrijfverlenging vast.

NEDERLANDSnl

- Blijf met uw handen uit de buurt van de draaiende aandrijving.

4.3 Gevaren tijdens bedrijf

• Bij gebruik van het persluchtgereedschap kunnen de handen van de bediener blootgesteld worden aan gevaren zoals beknellingen, slagen, insnijdingen, ontvellingen en warmte. Draag ter bescherming van uw handen geschikte handschoenen.
• Het bedienings- en onderhoudspersoneel dient fysiek in staat te zijn de grootte, het gewicht en het vermogen van de machine te hanteren.
• Houd het persluchtgereedschap correct vast: Wees erop voorbereid de normale of plotselinge bewegingen op te vangen – houd beide handen gereed.
• Zorg ervoor dat u stevig staat en steeds in even-wicht blijft.
• Aanbevolen wordt om, indien mogelijk, een ophangconstructie te gebruiken. Is dit niet mogelijk, dan worden zijhandgrepen voor persluchtgereedschap met rechte greep en persluchtgereedschap met pistoolgreep aanbevolen. In ieder geval wordt aanbevolen om gebruik te maken van hulpmiddelen om het reactiemoment op te vangen.
• Raak geen draaiende onderdelen aan.
• Voorkom dat het apparaat onbedoeld wordt ingeschakeld. Wordt de luchtvoorziening onderbroken, het persluchtgereedschap bij de in-/uitschakelaar uitzetten.
• Gebruik uitsluitend de door de fabrikant aanbevolen smeermiddelen.
• Gebruik het gereedschap niet in krappe ruimtes. Let erop dat uw handen niet tussen het perslucht-gereedschap en werkstuk bekneld raken, met name bij het losschroeven.
• Draag persoonlijke beschermende uitrusting en altijd een veiligheidsbril. Het dragen van een persoonlijke beschermende uitrusting, zoals veiligheidshandschoenen, beschermende kleding, stofmasker, slipvrije werkschoenen, veiligheidshelm of gehoorbescherming, afhankelijk van soort en gebruik van het apparaat, vermindert het risico op letsel en wordt aanbevolen.

4.4 Gevaar door herhalende bewegingen

• Bij het werken met het persluchtgereedschap kunnen onaangename gevoelens in handen, armen, schouders, de halsstreek of andere lichaamsdelen optreden.
• Neem bij het werk met het persluchtgereedschap een gemakkelijke positie in, let op een goede steun en voorkom een stand die ongunstig is of waarbij het moeilijk is het evenwicht te behouden. Bij langdurige werkzaamheden moet de bediener zijn lichaamshouding af en toe veranderen, om onaangenaamheden en vermoeidheid te voorkomen.
• Indien bij een bediener symptomen zoals aanhoudende onpasselijkheid, klachten, kloppen, pijn, kriebels, doofheid, branden of stijfheid optreden, mogen deze waarschuwingsindicatoren niet worden genegeerd. De bediener dient zijn werkgever te informeren en een gekwalificeerde arts te raadplegen.

4.5 Gevaar door toebehoren

• Maak het persluchtgereedschap los van de persluchtvoorziening, voordat inzetgereedschap of toebehoren worden bevestigd of vervangen.
• Raak de houders of toebehoren tijdens het werk niet aan, omdat dit het gevaar vergroot dat u zich snijdt, brandt of letsel oploopt door slingerbewegingen.
• Gebruik alleen toebehoren die voor dit apparaat bestemd zijn en voldoen aan de in deze gebruiksaanwijzing genoemde eisen en kenmerken.
• Gebruik uitsluitend inzetgereedschap dat zich in een goede toestand bevindt. Een gebrekkige toestand van toebehoren kan ertoe leiden dat deze bij het gebruik stukbreken en worden weggeslingerd.

4.6 Gevaar op de werkplek

• Het meeste letsel op de werkplek wordt veroorzaakt door uitglijden, struikelen of vallen. Let op oppervlakken die door het gebruik van het pers-luchtgereedschap glad geworden kunnen zijn en op het mogelijke gevaar van struikelen door de luchtslang.
• Ga in een onbekende omgeving voorzichtig te werk. Er kan sprake zijn van verborgen gevaar door stroomkabels of andere voedingsleidingen.
• Het persluchtgereedschap is niet bestemd voor gebruik in een explosieve omgeving en niet geïsoleerd tegen contact met elektrische stroombronnen.
• Controleer (bijv. met behulp van een metaaldetector) of er op de plaats die bewerkt moet worden, geen stroom-, water- of gasleidingen aanwezig zijn.

4.7 Gevaar door stof en dampen

• De stoffen en dampen die bij het gebruik van het persluchtgereedschap ontstaan kunnen schadelijke gevolgen hebben voor de gezondheid (bijv. kanker, geboorteafwijkingen, astma en/of dermatitis); het is beslist noodzakelijk een risicoanalyse van deze gevaren te maken en deze om te zetten in passende regelingsmechanismes.
• Inderisicoanalyse moet rekening word gehouden met het stof dat bij het gebruik van het persluchtgereedschap ontstaat en het reeds aanwezige stof dat hierbij mogelijk opstuift.
• De afzuiglucht moet zo worden afgevoerd, dat in een stoffige omgeving zo min mogelijk stof opstuift.
• Indien stof en dampen ontstaan, moeten alle inspanningen erop zijn gericht deze te controleren op de plaats waar ze vrijkomen.
• Alle inbouwelementen- en toebehoren van het persluchtgereedschap, die voor het opvangen, afzuigen of onderdrukken van zwevend stof of dampen zijn aangebracht, dienen volgens de aanwijzingen van de fabricant volgens voorschrift te worden geplaatst en onderhouden.
• Gebruik beschermende ademhalingsvoorzieningen volgens de aanwijzingen van uw werkgever of zoals vereist in de voorschriften voor de veiligheid op het werk en ter bescherming van uw gezondheid.

4.8 Gevaar door geluid

• De invloed van hoge geluidsniveaus kan bij onvoldoende gehoorbescherming leiden tot permanente gehoorschade, gehoorverlies en andere problemen, zoals tinnitus (bellen, suizen, fluiten of zoemen in het oor).
• Het is beslist noodzakelijk een risicoanalyse van deze gevaren te maken en deze om te zetten in passende regelingsmechanismes.
• Tot de passende regelingsmechanismes ter vermindering van het risico behoren maatregelen zoals het gebruik van isolatiemateriaal ter voorkoming van het geluid dat bij de werkstukken optreedt.
• Gebruik gehoorbeschermende voorzieningen volgens de aanwijzingen van uw werkgever of zoals vereist in de voorschriften voor de veiligheid op het werk en ter bescherming van de gezondheid.
• Het persluchtgereedschap dient te worden bediend en onderhouden volgens de aanbevelingen in deze gebruiksaanwijzing, om een onnodige verhoging van het geluidsniveau te voorkomen.
• Het verbruiksmateriaal en het inzetgereedschap moet volgens de aanbevelingen van deze gebruikshandleiding worden gekozen, onderhouden en vervangen om een onnodige verhoging van het geluidsniveau te voorkomen.
• De geïntegreerde geluidsdemper mag niet worden verwijderd en moet zich in een goede werktoestand bevinden.

4.9 Gevaar door trillingen

• De invloed van trillingen kan beschadiging van de zenuwen en storingen in de bloedcirculatie in handen en armen veroorzaken.
• Houd uw handen uit de buurt van de houders van de moerendraaiers.
• Draag bij het werken in een koude omgeving warme kleding en houd de handen warm en droog.
• Indien u merkt dat de huid van uw vingers of handen gevoelloos wordt, jeukt, pijn doet of wit verkleurt, moet u stoppen met het persluchtge-reedschap, uw werkgever informeren en een arts raadplegen.
• Het persluchtgereedschap dient te worden bediend en onderhouden volgens de aanbevelingen in deze gebruiksaanwijzing om een onnodige versterking van de trillingen te voorkomen.
• Gebruik geen versleten of slecht passende houders en verlengingen, omdat dit zeer waarschijnlijk tot een aanzienlijke versterking van de trillingen leidt.
• Het verbruiksmateriaal en het inzetgereedschap moet volgens de aanbevelingen van deze gebruikshandleiding worden gekozen, onderhouden en vervangen om een onnodige versterking van de trillingen te voorkomen.
• Indien mogelijk moeten moffittingen worden gebruikt.
• Maak, om het gewicht van het persluchtgereedschap te houden, zo mogelijk gebruik van een standaard, een spanner of egalisatie-inrichting.
• Houd het persluchtgereedschap vast met een niet al te vaste, maar zekere greep en neem de

vereiste hand-reactiekrachten in acht, want het trillingsrisico wordt normaal gesproken groter bij een toenemende grijpkracht.

4.10 Extra veiligheidsvoorschriften

• Perslucht kan tot ernstig letsel leiden.
• Wanneer het persluchtgereedschap niet in gebruik is, is het altijd vereist om de luchttoevoer af te sluiten, de luchtslang drukloos te maken en het persluchtgereedschap van de persluchttoevoer te scheiden, voordat toebehoren worden vervangen of reparaties worden uitgevoerd.
• Richt de luchtstroom nooit op uzelf of andere personen.
• Rondslaande slangen kunnen tot ernstig letsel leiden. Controleer daarom altijd of de slangen en het bevestigingsmateriaal beschadigd of losgeraakt zijn.
• Koude lucht moet van de handen worden weggeleid.
• Bij universele draaikoppelingen (klauwkoppelingen) dient u gebruik te maken van arrêteerpennen en Whipcheck-slangbeveiligingen om bescherming te bieden voor het geval dat een verbinding van de slang met het persluchtgereedschap of tussen slangen defect raakt.
• Zorg ervoor dat de op het persluchtgereedschap aangegeven maximale druk niet wordt overschreden.
• Draag persluchtgereedschap nooit bij de slang.
• Wordt het persluchtgereedschap in een houder gebruikt: het persluchtgereedschap goed bevestigen. Verlies van controle kan tot letsel leiden.

4.11 Overige veiligheidsvoorschriften

• Neem de eventueel speciale werkbeschermings-of ongevalpreventievoorschriften voor de omgang met compressoren en persluchtgereedschap in acht.
• Zorg ervoor dat de in de Technische gegevens aangegeven maximaal toelaatbare werkdruk niet wordt overschreden.
• Zorg dat u het gereedschap niet overbelast – gebruik dit gereedschap alleen binnen het vermogensbereik dat in de Technische gegevens vermeld wordt.
• Gebruik geen twijfelachtige smeermiddelen. Zorg voor een voldoende ventilatie van de werkplek. Bij verhoogde uittreding: persluchtgereedschap controleren en eventueel laten repareren.
• Gebruik dit gereedschap niet wanneer u niet geconcentreerd bent. Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het persluchtgereedschap. Gebruik geen gereedschap wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van gereedschap kan tot ernstig letsel leiden.
• Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.
• Persluchtgereedschap voor kinderen beveiligen.
• Het gereedschap mag niet in de open of in een vochtige ruimte opgeborgen worden.
• Bescherm het persluchtgereedschap, met name de persluchtaansluiting en bedieningselementen, tegen stof en vuil.

NEDERLANDSnl

De informatie in deze handleiding is als volgt gekenmerkt:

Gevaar! Waarschuwing voor lichamelijk let- sel of milieuschade.

Let op Waarschuwing voor materiële schade.

4.12 Symbolen op het persluchtgereedschap

Voor inbedrijfstelling de gebruiksaanwijzing lezen.

Draag oogbescherming

Draag gehoorbescherming

Draairichting

5. Overzicht

Zie bladzijde 2.

1 Draairichtingschakelaar
2 Vierkantopname voor verwisselbare koppen
3 Schakelaar (In-/Uitschakelen)
4 Luchtuitlaat
5 Persluchtaansluiting met filter
6 Steeknippel 1/4"

6. Bediening

6.1 Voor het eerste bedrijf

Steeknippel (6) inschroeven.

6.2 Persluchtgereedschap gebruiken

Gebruik altijd persluchtslangen met een binnendiameter van minstens 10 mm om het volledige vermogen van uw persluchtgereedschap te bereiken. Een te geringe binnendiameter kan het vermogen aanmerkelijk verminderen.

Let op De persluchtleiding mag geen condenswater bevatten.

Let op Dit gereedschap dient van voldoende pneumatische olie voorzien te worden om

lang gebruiksklaar te blijven. Dit kan als volgt gebeuren:

• Geoliede perslucht gebruiken door aanbouw van een olievernevelaar.
• Zonder olievernevelaar: Dagelijks met de hand via de persluchtaansluiting oliën. Ca. 3-5 druppels pneumatische olie bij 10 minuten continugebruik.

Is het gereedschap meerdere dagen buiten gebruik geweest, de persluchtaansluiting handmatig vullen met ca. 5 druppels pneumatische olie.

Let op Het gereedschap slechts kort onbelast laten lopen.

1. Verwisselbare kop op de vierkantopname (2) steken. Let op een veilige passing van het toebehoren.
2. Draairichting met de draairichtingschakelaar (1) instellen:

$$ F = \text { rechtsloop } $$

$$ R = \text { linksloop } $$

1. Werkdruk instellen (gemeten bij de luchtinlaat bij ingeschakeld persluchtgereedschap). Maximaal toelaatbare werkdruk zie hoofdstuk „Technische gegevens“.
2. Persluchtgereedschap op de persluchtvoorziening aansluiten.
3. Inschakelen: schakelaar (3) indrukken. Uitschakelen: schakelaar (3) loslaten.

7. Service en onderhoud

Gevaar! Alvorens u met werkzaamheden aan het gereedschap begint, persluchtaan-ng losmaken.

Gevaar! Andere dan de in dit hoofdstuk beschreven onderhouds- of reparatiewerkzaam- n mogen uitsluitend door geschoold per- el worden uitgevoerd.

• Verzeker u door regelmatig onderhoud van de veiligheid van het persluchtgereedschap.
• Schroefverbindingen op goede zitting resp. aantrekken.
• Filter in de persluchtaansluiting tenminste wekelijks reinigen.
• Aanbevolen wordt om bij het persluchtgereedschap een drukregelaar met waterafscheider en een smeerbus voor te schakelen.
• Bij verhoogde olie- of luchtuittreding het persluchtgereedschap controleren en eventueel laten repareren. (Zie hoofdstuk 9.)
• Controleer regelmatig en na elk gebruik het toerental en voer een eenvoudige controle uit op het trillingsniveau.
• Vermijd het contact met gevaarlijke substanties die zich op het werkstuk hebben afgezet. Draag een geschikte persoonlijke veiligheidsuitrusting en verwijder vóór het onderhoud gevaarlijke substanties met passende maatregelen.

8. Toebehoren

Gebruik uitsluitend originele Metabo toebehoren.

Gebruik alleen toebehoren die voor dit persluchtge-reedschap bestemd zijn en voldoen aan de in deze gebruiksaanwijzing genoemde eisen en kenmerken.

Compleet toebehorenprogramma, zie www.metabo.com of de catalogus.

9. Reparatie

Gevaar! Reparaties aan persluchtgereedschap mogen alleen door geschoold perso-

neel en met originele Metabo-onderdelen worden uitgevoerd!

Neem voor persluchtgereedschap van Metabo dat gerepareerd dient te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com.

Onderdeellijsten kunt u downloaden via www.metabo.com.

Neem de nationale voorschriften in acht voor een milieuvriendelijke verwijdering en voor de recycling van afgedankt persluchtgereedschap, verpakkingen en toebehoren. Personen en leefmilieu mogen niet in gevaar worden gebracht.

Verpakkingsmateriaal moet overeenkomstig hun codering volgens de gemeentelijke richtlijnen worden afgevoerd. Meer informatie vindt u op www.metabo.com onder Service

Toelichting bij de gegevens van pagina 3.

Wijzigingen en technische verbeteringen voorbehouden.

V_1 = l u c h t v e r b r u i k p_max. = maximaal toelaatbare werkdruk n_0 = t o e r e n t a l H = v i e r k a n t o p n a m e S = max. schroefgrootte T_max, R = koppelmoment in rechtsloop T_max, L = koppelmoment in linksloop d_i = slangdiameter (binnen) C = aansluitdraad A = a f m e t i n g e n : lengte x breedte x hoogte m = gewicht

De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de toepasselijke norm).

Emissiewaarden

Deze waarden maken een beoordeling van de emissie van het gereedschap en een vergelijking van de verschillende gereedschappen mogelijk. Afhankelijk van het gebruik, de toestand van het gereedschap of het inzetgereedschap kan de daad-werkelijke belasting hoger of lager uitvallen. Houd bij de beoordeling rekening met pauzes en fases met een lagere belasting. Bepaal op basis van de overeenkomstig aangepaste taxatiewaarden de maatregelen ter bescherming van de gebruiker, bijv. organisatorische maatregelen.

Trilling (gewogen effectieve waarde van de versnelling; EN 28927):

a_h = trillingsemissiewaarde K_h = meetonzekerheid (trilling) Geluidsniveau (EN ISO 15744):

L_pA = geluidsdrukniveau L_WA = geluidsvermogensniveau K_pA, K_WA = meetonzekerheid

Draag gehoorbescherming!

Manual original
