DRS 9512 - Destornillador METABO - Manual de uso y guía de instrucciones gratis

Tipo de producto	Atornillador neumático de trinquete
Marca	Metabo
Modelo	DRS 9512
Presión de servicio máxima	6,3 bar
Velocidad de rotación en vacío (n0)	210 rpm
Par máximo (rotación derecha)	54 Nm
Par máximo (rotación izquierda)	54 Nm
Portaherramientas de cuatro caras	1/4" (6,35 mm)
Diámetro interior de manguera recomendado	10 mm
Conexión neumática	1/4" enchufable
Consumo de aire (V1)	113 L/min
Dimensiones (L x An x Al)	200 x 50 x 50 mm
Peso (m)	1,5 kg
Alimentación	Aire comprimido
Funciones principales	Atornillar y desatornillar tornillos, sentido de rotación reversible, interruptor de encendido/apagado
Mantenimiento y limpieza	Lubricación diaria con niebla de aceite o 3-5 gotas de aceite neumático por 10 min de funcionamiento; limpiar el filtro de la conexión neumática al menos una vez por semana
Seguridad	Usar gafas de protección, casco antirruido, ropa ajustada; desconectar la alimentación antes de cambiar accesorio; no usar en atmósfera explosiva
Piezas de repuesto y reparabilidad	Utilizar exclusivamente accesorios Metabo originales; contactar a la agencia Metabo para reparación
Información general	Uso profesional; manual de instrucciones disponible en varios idiomas; respetar las consignas de seguridad

Preguntas frecuentes - DRS 9512 METABO

¿Cómo usar la herramienta neumática DRS 9512?

Para usar la herramienta, enrosque la conexión enchufable (6) en el suministro de aire comprimido. Ajuste el sentido de rotación con el conmutador (1): F para derecha, R para izquierda. Presione el interruptor (3) para arrancar, suelte para detener.

¿Qué presión de aire comprimido se recomienda?

La presión de servicio máxima admisible es de 6,3 bar. No superar esta presión para evitar riesgos de lesiones y daños.

¿Cómo lubricar la herramienta neumática?

Utilice aire comprimido lubricado con un sistema de lubricación por niebla de aceite. Sin lubricador, vierta 3 a 5 gotas de aceite neumático en la conexión de aire por 10 minutos de funcionamiento continuo. Si la herramienta no se ha usado durante varios días, vierta 5 gotas manualmente.

¿Qué accesorios puedo usar con el DRS 9512?

Utilice únicamente accesorios Metabo originales, especialmente diseñados para esta herramienta. Las puntas y dados deben estar en perfecto estado. Consulte el catálogo Metabo o el sitio www.metabo.com para la gama completa.

¿Cómo cambiar el sentido de rotación?

El conmutador del sentido de rotación (1) permite elegir: posición F para rotación hacia la derecha (atornillar), posición R para rotación hacia la izquierda (desatornillar). Realice este ajuste cuando la herramienta esté detenida.

¿Cuáles son las precauciones de seguridad esenciales?

Use siempre gafas de protección y un casco antirruido. No use ropa holgada ni joyas. Desconecte la herramienta del suministro antes de cualquier cambio de accesorio. Nunca dirija el flujo de aire hacia usted u otros.

¿Qué hacer en caso de fuga de aire o aceite?

En caso de fuga pronunciada, detenga inmediatamente la herramienta y revísela. Hágala reparar por un técnico competente utilizando piezas de repuesto Metabo originales. Contacte a la agencia Metabo para cualquier reparación.

¿Cómo mantener el filtro de la conexión neumática?

Limpie el filtro de la conexión neumática al menos una vez por semana. Un filtro sucio puede reducir el rendimiento y dañar la herramienta.

¿Puedo usar la herramienta en un ambiente húmedo o explosivo?

No, la herramienta no está diseñada para su uso en atmósferas explosivas o húmedas. No la use en exteriores sin protección y evite todo contacto con fuentes eléctricas.

¿Dónde encontrar el manual de instrucciones completo?

El manual de instrucciones está disponible gratuitamente en formato PDF en notice-facile.com. También puede descargarlo en el sitio Metabo (www.metabo.com) en la sección Servicio.

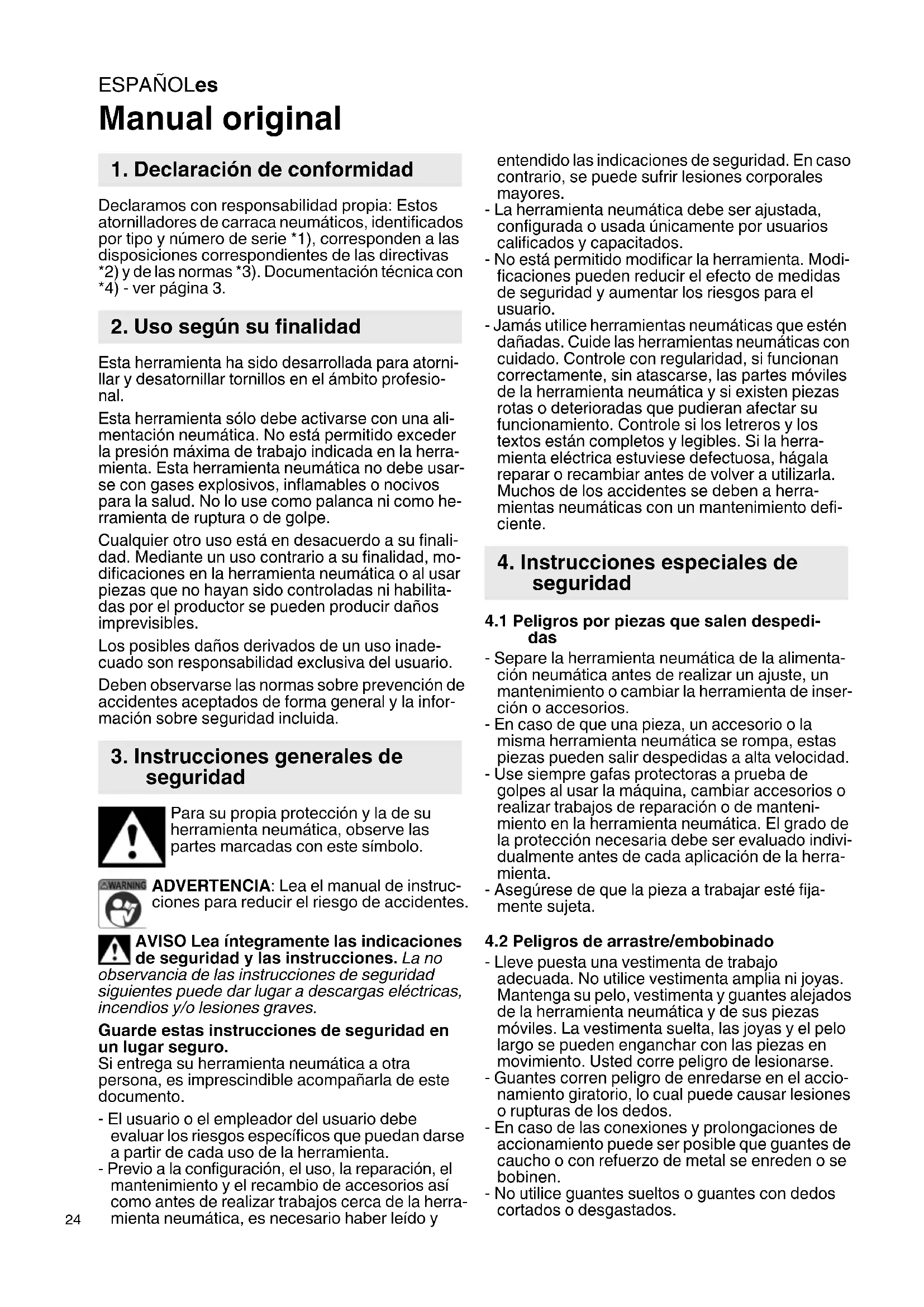

MANUAL DE USUARIO DRS 9512 METABO

1. Declaración de conformidad

Declaramos con responsabilidad propia: Estos atornilladores de carraca neumáticos, identificados por tipo y número de serie *1), corresponden a las disposiciones correspondientes de las directivas *2) y de las normas *3). Documentación técnica con *4) - ver página 3.

2. Uso según su finalidad

Esta herramienta ha sido desarrollada para atornillar y desatornillar tornillos en el ámbito profesional.

Esta herramienta sólo debe activarse con una alimentación neumática. No está permitido exceder la presión máxima de trabajo indicada en la herramienta. Esta herramienta neumática no debe usarse con gases explosivos, inflamables o nocivos para la salud. No lo use como palanca ni como herramienta de ruptura o de golpe.

Cualquier otro uso está en desacuerdo a su finalidad. Mediante un uso contrario a su finalidad, modificaciones en la herramienta neumática o al usar piezas que no hayan sido controladas ni habilitadas por el productor se pueden producir daños imprevisibles.

Los posibles daños derivados de un uso inadecuado son responsabilidad exclusiva del usuario.

Deben observarse las normas sobre prevención de accidentes aceptados de forma general y la información sobre seguridad incluida.

3. Instrucciones generales de seguridad

Para su propia protección y la de su herramienta neumática, observe las partes marcadas con este símbolo.

ADVERTENCIA: Lea el manual de instrucciones para reducir el riesgo de accidentes.

AVISO Lea íntegramente las indicaciones de seguridad y las instrucciones. La no

observancia de las instrucciones de seguridad siguientes puede dar lugar a descargas eléctricas, incendios y/o lesiones graves.

Guarde estas instrucciones de seguridad en un lugar seguro.

Si entrega su herramienta neumática a otra persona, es imprescindible acompañarla de este documento.

• El usuario o el empleador del usuario debe evaluar los riesgos específicos que puedan darse a partir de cada uso de la herramienta.
• Previo a la configuración, el uso, la reparación, el mantenimiento y el recambio de accesorios así como antes de realizar trabajos cerca de la herramienta neumática, es necesario haber leído y

entendido las indicaciones de seguridad. En caso contrario, se puede sufrir lesiones corporales mayores.

• La herramienta neumática debe ser ajustada, configurada o usada únicamente por usuarios calificados y capacitados.
• No está permitido modificar la herramienta. Modificaciones pueden reducir el efecto de medidas de seguridad y aumentar los riesgos para el usuario.
• Jamás utilice herramientas neumáticas que estén dañadas. Cuide las herramientas neumáticas con cuidado. Controle con regularidad, si funcionan correctamente, sin atascarse, las partes móviles de la herramienta neumática y si existen piezas rotas o deterioradas que pudieran afectar su funcionamiento. Controle si los letreros y los textos están completos y legibles. Si la herramienta eléctrica estuviese defectuosa, hágala reparar o recambiar antes de volver a utilizarla. Muchos de los accidentes se deben a herramientas neumáticas con un mantenimiento deficiente.

4. Instrucciones especiales de seguridad

4.1 Peligros por piezas que salen despedidas

• Separe la herramienta neumática de la alimentación neumática antes de realizar un ajuste, un mantenimiento o cambiar la herramienta de inserción o accesorios.
• En caso de que una pieza, un accesorio o la misma herramienta neumática se rompa, estas piezas pueden salir despedidas a alta velocidad.
• Úse siempre gafas protectoras a prueba de golpes al usar la máquina, cambiar accesorios o realizar trabajos de reparación o de mantenimiento en la herramienta neumática. El grado de la protección necesaria debe ser evaluado individualmente antes de cada aplicación de la herramienta.
• Asegúrese de que la pieza a trabajar esté fijamente sujeta.

4.2 Peligros de arrastre/embobinado

• Lleve puesta una vestimenta de trabajo adecuada. No utilice vestimenta amplia ni joyas. Mantenga su pelo, vestimenta y guantes alejados de la herramienta neumática y de sus piezas móviles. La vestimenta suelta, las joyas y el pelo largo se pueden enganchar con las piezas en movimiento. Usted corre peligro de lesionarse.
• Guantes corren peligro de enredarse en el accionamiento giratorio, lo cual puede causar lesiones o rupturas de los dedos.
• En caso de las conexiones y prolongaciones de accionamiento puede ser posible que guantes de caucho o con refuerzo de metal se enreden o se bobinen.

• No utilice guantes sueltos o guantes con dedos cortados o desgastados.

• Jamás detenga el accionamiento, el portabrocas o la prolongación del accionamiento con la mano.

• Mantenga sus manos alejadas del accionamiento giratorio.

4.3 Peligros durante la marcha

• Al usar la herramienta neumática, las manos del operador pueden estar expuestas a peligros como p. ej. magulladuras, golpes, cortes, excoriaciones y calor. Utilice guantes adecuados como protección de las manos.
• Él operador y el personal de mantenimiento deben estar en la disposición física para poder controlar el tamaño, el peso y la potencia de la herramienta neumática.
• Agarre correctamente la herramienta neumática: Esté dispuesto a contrarrestar los movimientos normales y repentinos, sujetando la máquina con ambas manos.
• Trabaje sobre una base firme y mantenga el equilibrio en todo momento.
• Recomendamos utilizar un dispositivo de soporte, siempre y cuando esto sea posible. En caso de no ser posible, se recomienda usar las empuñaduras laterales para herramientas neumáticas con empuñadura recta y herramientas neumáticas con empuñadura de pistola. En cualquier caso se recomienda utilizar accesorios para amortiguar el par de giro de reacción.
• No toque piezas en rotación.
• Evite una puesta en marcha fortuita del aparato. En caso de haber una interrupción de la alimentación neumática, desconecte la herramienta neumática con el interruptor principal.
• Utilice únicamente los lubricantes recomendados por el productor.
• No utilice la herramienta en ligares estrechos. Observe que sus manos no queden entre la herramienta neumática y la pieza a trabajar, sobre todo al atornillar.
• Utilice un equipo de protección y en todo caso unas gafas de protección. Usando un equipo de protección como lo son guantes o ropa de protección, mascarilla, zapatos de seguridad antideslizantes, casco protector o protección auricular, dependiendo del modo y el uso del aparato, se reduce el riesgo de sufrir lesiones por lo que se recomienda hacerlo.

4.4 Peligro por movimientos repetitivos

• Al trabajar con la herramienta neumática pueden producirse sensaciones incómodas en las manos, los brazos, los hombros, en el cuello o en otras partes del cuerpo.
• Posiciónese cómodamente al trabajar con la herramienta neumática, asegúrese de tener una posición fija y evite posiciones inadecuadas o aquellas en las que es difícil mantener el equilibrio. Al realizar trabajos más largos, se recomienda que el operador cambie su posición, lo cual puede ayudar a evitar incomodidades y el cansancio.
• En caso de que el operador sienta síntomas como, por ejemplo, malestar constante, molestias, dolor, comenzón, entumecimiento, quemazón o rigidez, no debe ignorarse estas señales de

aviso. El operador debe informar la situación al empleador y consultar a un médico calificado.

4.5 Peligros por accesorios

• Separe la herramienta neumática de la alimentación neumática antes de fijar o cambiar la herramienta de inserción o un accesorio.
• No toque las conexiones o los accesorios durante el procedimiento de trabajo porque esto puede aumentar el peligro por cortes, quemaduras y lesiones por vibraciones.
• Utilice únicamente accesorios que hayan sido desarrollados para este aparato y que cumple con los requerimientos y los datos indicados en este manual de uso.
• Utilice únicamente herramientas en perfecto estado. Si los accesorios están en un estado regular, esto puede llevar a que se rompan durante el uso y salgan volando.

4.6 Peligros en el puesto laboral

• Los principales motivos para sufrir lesiones en el puesto laboral es al resbalarse, tropezarse o caerse. Tenga cuidado con superficies que puedan haber quedado resbalosas después de usar la herramienta neumática así como posibles peligros de tropiezo generados por la manguera neumática.
• Proceda cuidadosamente al encontrarse en un entorno desconocido. Puede haber peligros escondidos por cables de corriente o cualquier otro tipo de líneas de alimentación.
• La herramienta neumática no ha sido desarrollada para usarse en un entorno explosivo y no está aislado contra el contacto con fuentes de corriente eléctrica.
• Asegúrese de que en el lugar de trabajo no existan cables, tuberías de agua o gas (por ejemplo, con ayuda de un detector de metales).

4.7 Peligros por polvos y vapores

• Los polvos y vapores producidos al trabajar con la herramienta neumática pueden generar daños a la salud (como p. ej. cáncer, defectos congénitos, asma y/o dermatitis); es imprescindible realizar una evaluación de riesgo en relación a estos peligros y aplicar mecanismo de regulación adecuados.
• En la evaluación de riesgos deben incluirse polvo generado por el uso de la herramienta neumática así como el polvo que puede arremolinarse por ello.
• El aire de salida debe salir de tal manera que las polvaredas se reduzcan a un mínimo en un entorno polvoriento.
• En caso de generarse polvos y vapores, es muy importante controlarlos en el lugar donde se generan.
• Todos los accesorios previstos para la recolección, aspiración o supresión de polvo volátil o de vapores en la herramienta neumática deben usarse y mantenerse correctamente según lo indique el fabricante.
• Utilice las mascarillas protectoras según las indicaciones del empleador o como se lo indique en las normas de protección laboral y de la salud.

ESPAÑOLes

4.8 Peligros por ruido

• El efecto de altos niveles de ruido puede producir daños constantes de oído, la pérdida del oído u otros problemas como, por ejemplo, el tínito (silbido, sonidos en el oído).
• Es imprescindible realizar una evaluación de riesgo en relación a estos peligros y aplicar mecanismo de regulación adecuados.
• Parte de los mecanismos adecuados de regulación para reducir el riesgo son medidas como el uso de materiales aislantes a fin de evitar ruidos que se generen en las piezas a trabajar.
• Utilice los equipos de protección auricular según las indicaciones del empleador o como se lo indique en las normas de protección laboral y de la salud.
• Debe usarse y mantenerse la herramienta neumática según las recomendaciones hechas en este manual a fin de evitar un incremento innecesario del nivel de ruido.
• Es importante elegir, mantener y recambiar los materiales de consumo y la herramienta de inserción conforme a las recomendaciones presentadas en este manual a fin de evitar un incremento del nivel de ruido.
• No está permitido retirar el silenciador integrado en la herramienta y éste siempre debe estar en perfecto estado de funcionamiento.

4.9 Peligro por vibraciones

• El efecto de vibraciones puede los nervios y problemas en la circulación sanguínea en manos y brazos.
• Mantenga sus manos alejadas de las conexiones de las llaves para tuercas.
• Use ropa caliente al trabajar en un entorno frío y mantenga sus manos calientes y secas.
• En caso de observar que la piel en los dedos o manos quede insensible, sienta cosquilleos, dolores o que la piel quede en blanco, interrumpa el trabajo con la herramienta neumática e informe a su empleador y consulte a un médico.
• Debe usarse y mantenerse la herramienta neumática según las recomendaciones hechas en este manual a fin de evitar un incremento innecesario de las vibraciones.
• No utilice conexiones ni prolongaciones gastadas o incorrectas debido a que con mucha probabilidad esto conllevará a un fuerte incremento de las vibraciones.
• Es importante elegir, mantener y recambiar los materiales de consumo y la herramienta de inserción conforme a las recomendaciones presentadas en este manual a fin de evitar un incremento de las vibraciones.
• En caso de ser posible, deben usarse ajustes de manguitos.
• A fin de poder sostener el peso de la herramienta neumática, utilice siempre que sea posible, un soporte, pinzas tensoras o un dispositivo compensador.
• No agarre la herramienta neumática demasiado fuerte pero lo suficientemente segura, observando las fuerzas necesarias para contrarrestar el par de giro de la máquina porque el riesgo de vibraciones suele incrementarse mientras mayor es la fuerza que utiliza al agarrar la máquina.

4.10 Indicaciones adicionales de seguridad

• Aire comprimido puede causar lesiones serias.
• Si la herramienta neumática no está en uso, previo al cambio de accesorios o al realizar trabajos de reparación, siempre es recomendable desconectar la alimentación de aire, despresurizar la manguera neumática y separar la herramienta neumática de la alimentación neumática.
• Jamás dirija el caudal de aire a sí mismo o contra otras personas.
• Mangueras sueltas pueden causar lesiones serias. Por lo tanto, controle siempre si las mangueras y los elementos de soporte estén en buen estado y que no se hayan soltado.
• Evite tener contacto con aire frío.
• En caso de utilizar acoplamientos giratorios universales, debe colocarse pernos fijadores y utilizar seguros de manguera Whipcheck a fin de proteger la unión de la manguera con la herramienta neumática o con otras mangueras en caso de que se dañe la unión de la manguera.
• Asegúrese de que no se exceda la presión máxima indicada en la herramienta neumática.
• Jamás agarre las herramientas neumáticas de la manguera.
• En caso de usar la herramienta neumática en un soporte, fijela correctamente. El usuario puede resultar herido por la pérdida del control de la herramienta.

4.11 Otras indicaciones de seguridad

• En caso de ser necesario, observe las normas de protección laboral y de prevención de accidentes al trabajar con compresores y herramientas neumáticas.
• A segúrese den o exceder la máxima pre- laboral permitida indicada en los datos técnicos.
• No sobrecargue el aparato. Utilice este equipo solamente dentro de los márgenes de potencia indicados en las Especificaciones técnicas.
• Utilice lubricantes inofensivos. Ventile adecuadamente su lugar de trabajo. En caso de haber un desgaste mayor: controle la herramienta neumática y hágala reparar.
• No utilice esta herramienta si no puede concentrarse. Esté atento a lo que hace y emplee la herramienta eléctrica con prudencia. No utilice la herramienta si está cansado, ni tampoco después de haber consumido alcohol, drogas o medicamentos. El no estar atento durante el uso de la herramienta puede provocarle serias lesiones.
• Mantenga limpio y bien iluminado su puesto de trabajo. El desorden y una iluminación deficiente en las áreas de trabajo pueden provocar accidentes.
• Asegure las herramientas neumáticas contra niños.
• No guarde nunca la máquina a la intemperie sin protección ni en un ambiente húmedo.
• Proteja la herramienta neumática, sobre todo la conexión neumática así como los elementos de mando, contra polvo y suciedad.

La información de este manual de uso se indica según sigue:

¡Peligro! Advertencia de daños personales o medioambientales.

¡Atención! Advertencia de daños materiales.

4.12 Símbolos en la herramienta neumática

Lea el manual de uso antes de la puesta en marcha.

Use protección ocular

Use auriculares protectores

Sentido de giro

5. Descripción general

Véase la página 2.

1 Inversor del sentido de rotación
2 Adaptador cuadrado para dados
3 Interruptor (conectar y desconectar)
4 Salida de aire
5 Conexión neumática con filtro
6 Racor de conexión 1/4"

6. Funcionamiento

6.1 Previo a la primera puesta en marcha

Montar los racores de conexión (6).

6.2 Usar la herramienta neumática

A fin de desarrollar la potencia completa de su herramienta neumática, utilice siempre mangueras neumáticas con un diámetro interior de por lo menos 10 mm. Un diámetro demasiado pequeño puede reducir claramente la potencia de la herramienta.

¡Atención! La línea neumática no debe contener agua condensada.

¡Atención! A fin de que la herramienta tenga una larga vida útil, debe alimentarsela lo sufi-e con aceite neumático. Esto puede suceder siguiente manera:

• Use aire a presión con aceite, montando un volatilizador de aceite.
• Sin volatilizador de aceite: lubricar diariamente a mano en la conexión de aire a presión. Aprox. 3-5 gotas de aceite neumático para cada 10 minutos de marcha en caso de una aplicación constante.

En caso de que la herramienta estuvo sin usar durante varios días, aplicar manualmente unas 5 gotas de aceite neumático en el racor de conexión de aire a presión.

¡Atención! Dejar la máquina en ralentí sólo durante poco tiempo.

1. Colocar el dado en el adaptador cuadrado para dados (2). Observe que el accesorio esté montado de manera segura.

2. Ajuste la dirección de giro en el conmutador de dirección de giro (1):

F = giro a la derecha
R = giro a la izquierda

1. Ajustar presión de trabajo (a medir en la entrada de aire con herramienta neumática conectada). Máxima presión de trabajo permitida, véase capítulo "Datos técnicos".
2. Conecte la herramienta neumática a la alimentación neumática.
3. Conectar la herramienta: pulse el interruptor (3).

Desconectar la herramienta: suelte el interruptor (3)

7. Mantenimiento y conservación

¡Peligro! Previo a cualquier trabajo en la máquina desconecte la conexión neumática.

¡Peligro! Cualquier trabajo de reparación o de mantenimiento que exceda el descrito en este capítulo debe ser efectuado exclusivamente por especialistas.

• Asegure la seguridad de la herramienta neumática mediante un mantenimiento constante de ésta.
• Controle la posición fija de los atornillamientos y, en caso de ser necesario, ajustelos.
• Limpie el filtro en la conexión neumática por lo menos una vez a la semana.
• Se recomienda montar un reductor de presión con separador de agua y volatilizador de aceite a la herramienta neumática.
• En caso de un consumo mayor de aceite o de aire, controle la herramienta neumática y, en caso de ser necesario, hágala reparar. (véase el capítulo 9.)
• Controle con regularidad y después de cada uso las revoluciones y realice un control sencillo del nivel de vibraciones.
• Evite el contacto con sustancias peligrosas que pueden haberse ubicado sobre la herramienta. Use siempre un equipo de protección y elimine sustancias peligrosas mediante medidas adecuadas, antes de realizar el mantenimiento.

8. Accesorios

Use únicamente accesorios Metabo originales.

Utilice únicamente accesorios que hayan sido desarrollados para esta herramienta neumática y que cumple con los requerimientos y los datos indicados en este manual de uso.

Programa completo de accesorios véase www.metabo.com o catálogo.

9. Reparación

¡Peligro! Reparaciones en herramientas neumáticas sólo deben realizarlas especialistas y usar para ello repuestos originales de Metabo.

ESPAÑOLes

Si su herramienta neumática Metabo necesita ser reparada sírvase dirigir a su representante de Metabo. En la página www.metabo.com encontrará las direcciones necesarias.

En la página web www.metabo.com puede descargar listas de repuestos.

10. Protección ecológica

Cumpla lo estipulado por las normativas nacionales relativas a la gestión ecológica de los residuos y al reciclaje de herramientas neumáticas, embalaje y accesorios usados. No deben producirse peligros para personas ni para el medio ambiente.

Los materiales de embalaje deben eliminarse de acuerdo con su etiquetado y según las directrices municipales. Puede encontrar más información en www.metabo.com en la sección Servicio.

11. Especificaciones técnicas

Notas explicativas sobre la información de la página 3.

Nos reservamos el derecho a efectuar modificaciones conforme al avance técnico.

V_1 = Requerimiento de aire

p_max. = Máxima presión de trabajo permitida

n_0 = R ev o l u c i o n e s

S = Tamaño máx. de tornillos

T_max, R= Par de giro en marcha a la derecha

T_max,L=Par de giro en marcha a la izquierda

d_i = Diámetro interior de la manguera

C = R o s c a d e c o n e x i ó n

A = Medidas:

$$ m = \begin{array}{c c c c} \text {Largo x ancho x alto} \ P & e & s & c \end{array} $$

Las especificaciones técnicas aquí indicadas se entienden dentro de determinadas tolerancias (conformes a las normas que rigen actualmente).

Valores de emisión

Estos valores permiten evaluar las emisiones de la herramienta y compararla con otras herramientas. Dependiendo de la condición de uso, estado de la herramienta o de las herramientas de uso, la carga real puede ser mayor o menor. Considere para la valoración las pausas de trabajo y las fases de trabajo reducido. Determine a partir de los valores estimados las medidas de seguridad para el operador, p. ej. medidas de organización.

Vibración (Valor efectivo de la aceleración; EN 28927):

a_h =Valor de emisión de vibraciones K_h =Inseguridad de medición (vibración)

Nivel de ruido (EN ISO 15744):

L_pA =Nivel de intensidad acústica

L_WA^prt =Nivel de potencia acústica

K_pA, K_WA = Inseguridad de medición

¡Use auriculares protectores!
