MANUAL DE USUARIO WR 36DF METABO

INSTRUCCIONES DE SEGURIDAD Y MANUAL DE INSTRUCCIONES

ADVERTENCIA

¡La utilización INAPROPIADA O PELIGROSA de esta herramienta eléctrica puede resultar en lesiones de gravedad o la muerte! Este manual contiene información importante sobre la seguridad del producto. Lea y comprenda este manual ANTES de utilizar la herramienta eléctrica. Guarde este manual para que puedan leerlo otras personas antes de utilizar la herramienta eléctrica. Este manual debe ser guardado en un lugar seguro.

INSTRUCCIONES IMPORTANTES SOBRE SEGURIDAD

Antes de utilizar o de realizar cualquier trabajo de mantenimiento de esta herramienta eléctrica, lea y comprenda todas las precauciones de seguridad, advertencias e instrucciones de funcionamiento de este Manual de instrucciones.

La mayoría de los accidentes producidos en la operación y el mantenimiento de una herramienta eléctrica se deben a la falta de observación de las normas o precauciones de seguridad. Los accidentes normalmente podrán evitarse reconociendo una situación potencialmente peligrosa a tiempo y siguiendo los procedimientos de seguridad apropiados.

Las precauciones básicas de seguridad se describen en la sección “SEGURIDAD” de este Manual de instrucciones y en las secciones que contienen las instrucciones de operación y mantenimiento.

Para evitar lesiones o el daño de la herramienta eléctrica, los riesgos están identificados con ADVERTENCIAS en dicha herramienta y en este Manual de instrucciones.

No utilice NUNCA esta herramienta eléctrica de ninguna forma que no esté específicamente recomendada por metabo HPT.

SIGNIFICADO DE LAS PALABRAS DE SEÑALIZACIÓN

ADVERTENCIA indica situaciones potencialmente peligrosas que, si se ignoran, pueden resultar en la muerte o en lesiones de gravedad.

PRECAUCIÓN indica situaciones potencialmente peligrosas que, de no evitarse, pueden resultar en lesiones menores o moderadas, o causar daños en la herramienta eléctrica.

NOTA acentúa información esencial.

SEGURIDAD

ADVERTENCIAS DE SEGURIDAD GENERAL DE LA HERRAMIENTA ELÉCTRICA

ADVERTENCIA

Lea todas las advertencias de seguridad, instrucciones, ilustraciones y especificaciones proporcionadas con esta herramienta eléctrica.

Si no sigue las instrucciones que se indican a continuación, podrían producirse descargas eléctricas, incendios o lesiones graves.

Guarde todas las advertencias e instrucciones para futura referencia.

El término “herramienta eléctrica” en las advertencias hace referencia a la herramienta eléctrica que funciona con la red de suministro (con cable) o a la herramienta eléctrica que funciona con pilas (sin cable).

1) Seguridad en el área de trabajo

a) Mantenga la zona de trabajo limpia y bien iluminada.
Las zonas desordenadas o oscuras pueden provocar accidentes.
b) No utilice las herramientas eléctricas en entornos explosivos como, por ejemplo, en presencia de líquidos infl amables, gases o polvo.
Las herramientas eléctricas crean chispas que pueden hacer que el polvo desprenda humo.
c) Mantenga a los niños y transeúntes alejados cuando utilice una herramienta eléctrica.
Las distracciones pueden hacer que pierda el control.

2) Seguridad eléctrica

a) Los enchufes de las herramientas eléctricas tienen que ser adecuados a la toma de corriente.
No modifi que el enchufe.
No utilice enchufes adaptadores con herramientas eléctricas conectadas a tierra.
Si no se modifican los enchufes y se utilizan tomas de corriente adecuadas se reducirá el riesgo descarga eléctrica.
b) Evite el contacto corporal con superficies conectadas a tierra, como tuberías, radiadores y frigoríficos.
Hay mayor riesgo de descarga eléctrica si su cuerpo está en contacto con el suelo.

c) No exponga las herramientas eléctricas a la lluvia o a la humedad.

La entrada de agua en una herramienta eléctrica aumentará el riesgo de descarga eléctrica.

d) No utilice el cable incorrectamente. No utilice el cable para transportar, tirar de la herramienta eléctrica o desenchufarla.

Mantenga el cable alejado del calor, del aceite, de bordes afi lados o piezas móviles.

Los cables dañados o enredados aumentan el riesgo de descarga eléctrica.

e) Cuando utilice una herramienta eléctrica al aire libre, utilice un cable prolongador adecuado para utilizarse al aire libre.

La utilización de un cable adecuado para usarse al aire libre reduce el riesgo de descarga eléctrica.

f) Si no se puede evitar herramienta eléctrica en un lugar húmedo, utilice un suministro protegido mediante un dispositivo de corriente residual (RCD).

El uso de un RCD reduce el riesgo de descarga eléctrica.

3) Seguridad personal

a) Esté atento, preste atención a lo que hace y utilice el sentido común cuando utilice una herramienta eléctrica.

No utilice una herramienta eléctrica cuando esté cansado o esté bajo la influencia de drogas, alcohol o medicación.

La distracción momentánea cuando utiliza herramientas eléctricas puede dar lugar a importantes daños personales.

b) Utilice un equipo de protección. Utilice siempre una protección ocular.

El equipo de protección como una máscara para el polvo, zapatos de seguridad antideslizantes, casco o protección para oídos utilizado para condiciones adecuadas reducirá los daños personales.

c) Evite un inicio involuntario. Asegúrese de que el interruptor está en "off" antes de conectar la herramienta a una fuente de alimentación y/o batería, cogerla o transportarla.

El transporte de herramientas eléctricas con el dedo en el interruptor o el encendido de herramientas eléctricas con el interruptor encendido puede provocar accidentes.

d) Retire las llaves de ajuste antes de encender la herramienta eléctrica.

Si se deja una llave en una pieza giratoria de la herramienta eléctrica podrían producirse daños personales.

e) No se extralimite. Mantenga un equilibrio adecuado en todo momento.

Esto permite un mayor control de la herramienta eléctrica en situaciones inesperadas.

f) Vístase adecuadamente. No lleve prendas sueltas o joyas. Mantenga su pelo y la ropa alejados de las piezas móviles.

La ropa suelta, las joyas y el pelo largo pueden pillarse en las piezas móviles.

g) Si se proporcionan dispositivos para la conexión de extracción de polvo e instalaciones de recogida, asegúrese de que están conectados y se utilizan adecuadamente.

La utilización de un sistema de recogida de polvo puede reducir los riesgos relacionados con el

e Ipoluo.s o de u n a

h) No permita que operar frecuentemente con herramientas le haga ser complaciente e ignorar los principios de seguridad de la herramienta.

Una acción descuidada puede provocar lesiones severas en una fracción de segundo.

Utilización y mantenimiento de las herramientas eléctricas

a) No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta para su aplicación.

La herramienta eléctrica correcta trabajará mejor y de forma más segura si se utiliza a la velocidad para la que fue diseñada.

b) No utilice la herramienta eléctrica si el interruptor no la enciende y apaga.

Las herramientas eléctricas que no pueden controlarse con el interruptor son peligrosas y deben repararse.

c) Desconecte el conector de la fuente de alimentación o desconecte el paquete de baterías, si puede ser desmontado, de la herramienta eléctrica antes de realizar ajustes, cambiar accesorios o almacenar las herramientas eléctricas.

Estas medidas de seguridad preventivas reducen el riesgo de que la herramienta eléctrica se ponga en marcha accidentalmente.

d) Guarde las herramientas eléctricas que no se utilicen para que no las cojan los niños y no permita que utilicen las herramientas eléctricas personas no familiarizadas con las mismas o con estas instrucciones.

Las herramientas eléctricas son peligrosas si son utilizadas por usuarios sin formación.

e) Mantenga adecuadamente las herramientas eléctricas y los accesorios. Verifi que el fallo de alineación o de unión de las partes móviles, la rotura de las partes y otras condiciones que puedan afectar a la operación de la herramienta eléctrica. Si sufre daños, solicite una reparación de la herramienta eléctrica antes de ser utilizada.

Se producen muchos accidentes por no realizar un mantenimiento correcto de las herramientas eléctricas.

f) Mantenga las herramientas de corte afiladas y limpias.

Las herramientas de corte correctamente mantenidas con los bordes de corte afi lados son más fáciles de controlar.

g) Utilice la herramienta eléctrica, los accesorios y las brocas de la herramienta, etc. de acuerdo con estas instrucciones, teniendo en cuenta las condiciones laborales y el trabajo que se va a realizar.

La utilización de la herramienta eléctrica para operaciones diferentes a pretendidas podría dar lugar a una situación peligrosa.

h) Mantenga los asideros y las superficies de agarre secas, limpias y libres de aceite y grasa.

Los asideros y las superficies de agarre resbaladizas no permiten un manejo y un control seguros de la herramienta en situaciones inesperadas.

5) Utilización y cuidado de las herramientas a pilas

a) Recargue sólo con el cargador especificado por el fabricante.

Un cargador que es apto para un tipo de paquete de pilas podría crear un riesgo de incendio cuando se utiliza con otro paquete de pilas.

b) Utilice herramientas eléctricas só con paquetes de pilas específi camente diseñados.

La utilización de otros paquetes de pilas podría crear riesgo de daños e incendio.

c) Cuando no se utilice el paq manténgalo alejado de otros objetos metálicos como clips, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que puedan hacer una conexión de un terminal a otro.

Si se acortan los terminales de las pilas podrían producirse quemaduras o incendios.

d) Bajos condiciones abusivas, podría expulsarse líquido de la pila; evite todo contacto. En caso de que se produzca contacto accidentalmente, enjuague con agua. Si entra líquido en los ojos, busque ayuda médica.

El líquido expulsado de la pila podría causar irritación o quemaduras.

e) No use paquetes de baterías o herramientas dañados o modifi cados.

Las baterías dañadas o modifi cadas podrían comportarse impredeciblemente y causar un incendio, una explosión o riesgo de lesiones.

f) No exponga los paquetes de batería o las herramientas al fuego o temperaturas excesivas.

La exposición al fuego o a temperaturas por encima de 265 °F pueden causar una explosión.

g) Siga todas las instrucciones de carga y no cargue el paquete de bat herramienta fuera de la gama de temperatura especifici cada en las instrucciones.

La carga incorrecta o a temperaturas fuera de la gama especifici cada pueden dañar la batería y aumentar el riesgo de incendio.

6) Revisión

a) Lleve su herramienta a que la revise un experto cualifi cado que utilice sólo piezas de repuesto idénticas.

Esto garantizará el mantenimiento de la seguridad de la herramienta eléctrica.

b) Nunca dé servicio a paquetes de baterías dañados.

El servicio de los paquetes de baterías solo debe ser realizado por el fabricante o proveedores de servicios autorizados.

- ADVERTENCIA -

Para disminuir el riesgo de lesiones, el usuario debe leer el manual de instrucciones.

NORMAS Y SÍMBOLOS ESPECÍFICOS DE SEGURIDADas,

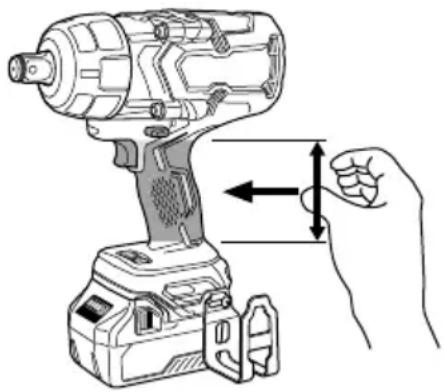

1. Sostenga la herramienta eléctrica por las superficies de agarre aisladas cuando realice una operación en la que el sujetador pueda entrar en contacto con el cableado oculto.

Si el sujetador entra en contacto con un cable con corriente, las partes metálicas expuestas de la herramienta eléctrica pueden transmitir esa corriente y producir una descarga eléctrica al operador.

1. Asegúrese de sostener fi rmemente la herramienta durante la operación. De lo contrario, podría sufrir un accidente o lesiones. (Fig. 1)

1. EMPLEE siempre protectores auditivos cuando tenga que utilizar la herramienta durante mucho tiempo.

La exposición prolongada a ruido de gran intensidad puede causar la pérdida del sentido del oído.

1. No coloque las manos ni otras partes del cuerpo cerca de la broca ni del portabrocas durante la operación. Sostenga la llave de impacto únicamente por el mango.
2. Puesto que la herramienta eléctrica inalámbrica opera con batería, preste atención, puesto que puede accionarse en cualquier momento.
3. Cuando trabaje en lugares elevados, despeje el área de otras personas y tenga en cuenta las condiciones que haya debajo de usted.
4. NO toque NUNCA las piezas móviles.

NO coloque NUNCA sus manos, dedos, ni demás partes del cuerpo cerca de las piezas móviles de la herramienta.

1. NO utilice NUNCA la herramienta sin los protectores colocados en su lugar.

NO utilice NUNCA esta herramienta sin los protectores de seguridad correctamente instalados. Si el trabajo de mantenimiento o de reparación requiere el desmontaje de un protector de seguridad, cerciórese de volver a instalarlo antes de utilizar la herramienta.

1. Utilice la herramienta correcta.

No fuerce herramientas ni accesorios pequeños para realizar un trabajo pesado.

No utilice las herramientas para fines no proyectados, por ejemplo, no utilice esta amoladora angular para cortar madera.

1. NO utilice NUNCA una herramienta eléctrica para aplicaciones que no sean las especifici cadas. NO utilice NUNCA una herramienta eléctrica para aplicaciones no especifici cadas en este Manual de instrucciones.
2. Maneje correctamente la herramienta.

Maneje la herramienta de acuerdo con las instrucciones ofrecidas aquí. No deje caer ni tire la herramienta. NO permita NUNCA que los niños ni otras personas no autorizadas ni familiarizadas con la operación de la herramienta utilicen ésta.

1. Mantenga todos los tornillos, pernos, y cubiertas firmemente fijados en su lugar.
   Mantenga todos los tornillos, pernos, y cubiertas fi rmemente montados. Compruebe periódicamente su condición.
2. No utilice herramientas eléctricas si la carcasa o la empuñadura de plástico está rajada.
   Las rajas en la carcasa o en la empuñadura de plástico pueden conducir a descargas eléctricas. Tales herramientas no deberán utilizarse mientras no se hayan reparado.
3. Los accesorios deberán montarse con seguridad en la herramienta.
   Evite lesiones personales y de otras personas. Los accesorios montados en la herramienta deberán fi jarse con seguridad.
4. NO utilice NUNCA una herramienta defectuosa o que funcione anormalmente.

Si la herramienta parece que funciona anormalmente, produciendo ruidos extraños, etc., deje inmediatamente de utilizarla y solicite su arreglo a un centro de reparaciones autorizado por metabo HPT.

1. Maneje con cuidado las herramientas eléctricas.
   Si una herramienta eléctrica se ha caído o ha chocado inadvertidamente contra materiales duros, es posible que se haya deformado, rajado, o dañado.
2. No limpie las partes de plástico con disolvente.
   Los disolventes, como gasolina, diluidor de pintura, bencina, tetracloruro de carbono, y alcohol pueden dañar o rajar las partes de plástico. No las limpie con tales disolventes.
   Limpie las partes de plástico con un paño suave ligeramente humedecido en agua jabonosa y después séquelas bien.
3. Siempre utilice protección para los ojos que satisfaga

los requisitos de la última versión de la norma Z87.1 de ANSI.

1. No use el producto si la herramienta o los terminales de la batería (el soporte de la batería) están deformados. Instalar tal batería podría causar un cortocircuito que podría resultar en emisiones de humo o incendios.
2. Mantenga los terminales de la herramienta (soporte de la batería) libres de virutas y polvo.
   ○ Antes de su uso, asegúrese de que no se han acumulado virutas ni polvo en la zona de los terminales.
   ○ Durante el uso, intente evitar que las virutas o el polvo de la herramienta caigan sobre la batería.
   ○ Al suspender la operación o tras el uso, no deje la herramienta en un área donde pueda estar expuesta a las virutas o al polvo que caen. De lo contrario, podría causar un cortocircuito que podría resultar en emisiones de humo o incendios.
3. Definiciones para los símbolos utilizados en esta herramienta V ...... voltios
   == ...... corriente continua
   no ...... velocidad sin carga
   ---/min ... revoluciones o reciprocación por minuto
4. Utilice siempre la herramienta y la batería a temperaturas entre 23°F (-5°C) y 104°F (40°C).

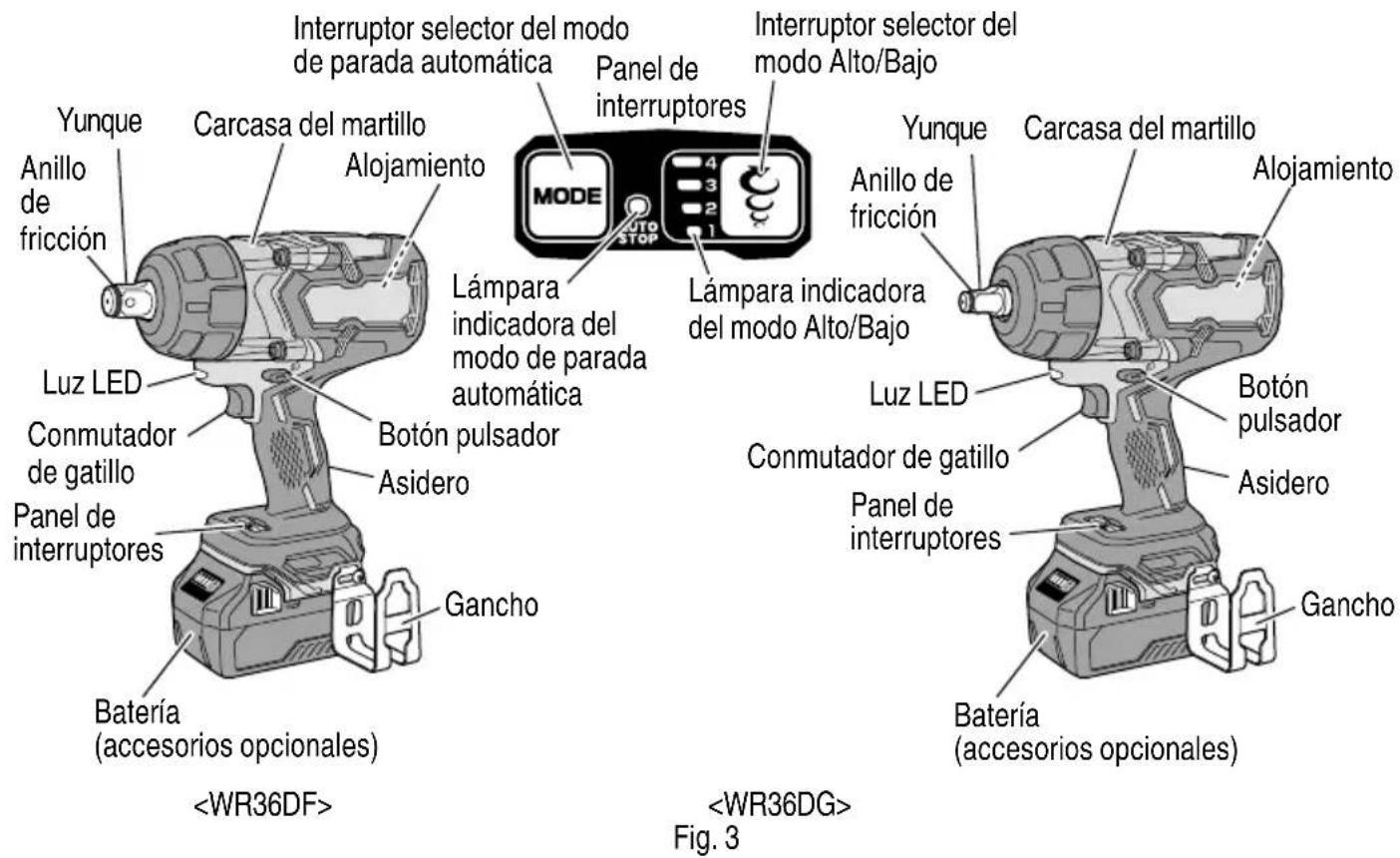

INSTRUCCIONES IMPORTANTES DE SEGURIDAD PARA USAR LA LLAVE DE IMPACTO INALÁMBRICA

ADVERTENCIA

El uso inadecuado o inseguro de la llave de impacto inalámbrica puede provocar la muerte o daños corporales serios. Para evitar estos riesgos, siga las siguientes instrucciones básicas de seguridad:

1. No utilice esta llave de impacto para cualquier otra aplicación que no se especifici que en este manual.
2. Cuando trabaje en lugares elevados, cerciórese siempre de que no haya nadie debajo antes de iniciar el trabajo.

3. Cuando trabaje, utilice siempre protección para sus ojos y oídos.

4. Confi rme que el casquillo no esté rajado.

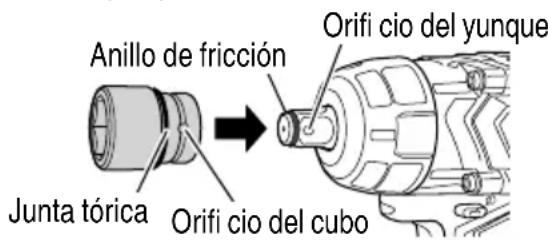

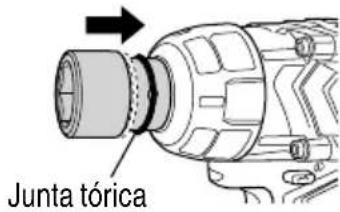

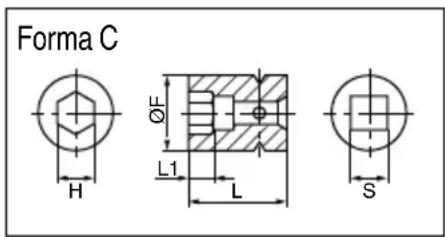

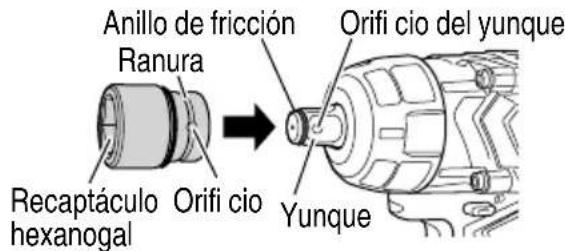

5. Fije el casquillo hexagonal en la boca. Asegúrese de fi jar el cubo con la clavija y la junta tórica antes de su uso. Si no asegurase suficientemente el casquillo, podría caerse y provocar un accidente. Con respecto a la fijación del casquillo hexagonal, consulte "OPERACIÓN".

6. Confirme el par de apriete con una llave dinanométrica antes de utilizarlo a fin de asegurarse de que está utilizando el par correcto.

7. Si utiliza una junta universal, cerciórese de no la unidad en condición sin carga. Si la utilizase en esta condición, podría resultar peligrosa. Cuando la sección del casquillo gire, puede causar lesiones en las manos o en el cuerpo, o la vibración intensa puede hacer que se caiga la herramienta.

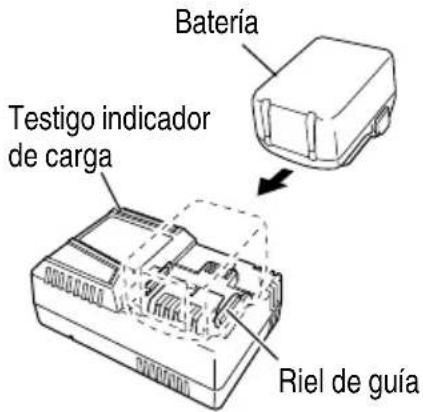

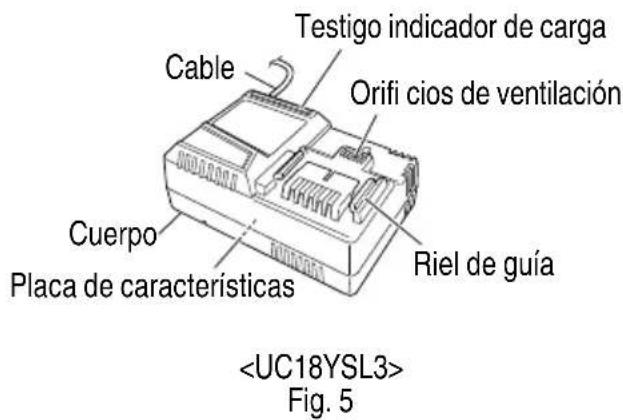

INSTRUCCIONES IMPORTANTES DE SEGURIDAD PARA EL CARGADOR DE BATERÍAS

ADVERTENCIA

La utilización inadecuada del cargador de baterías puede resultar en lesión en la muerte. Para evitar estos riesgos, siga las instrucciones de seguridad ofrecidas a continuación.

LEA TODAS LAS INSTRUCCIONES

1. Este manual contiene instrucciones importantes de seguridad para el cargador de baterías modelo UC18YSL3.
2. Antes de utilizar el cargador de baterías, lea todas las instrucciones y tenga en cuenta las marcas de precaución de (1) el cargador de baterías, (2) la batería, y (3) el producto que utiliza la batería.
3. Para reducir el riesgo de sufrir lesiones, cargue las baterías recargables metabo HPT tipo serie BSL18 y serie multivoltaje. Otros tipos de baterías podrían explotar causando lesiones y daños.
4. La utilización de un accesorio no recomendado o vendido por el fabricante del cargador de baterías puede resultar en el riesgo de incendios, en descargas eléctricas, o en lesiones.
5. Para reducir el riesgo de dañar el cable y el enchufe, para desconectar el cable del cargador de baterías, tire del enchufe.
6. Cerciórese de que el cable quede situado donde no pueda pisarse, donde nadie pueda tropezar con él, y donde no pueda recibir daños.
7. A menos que sea absolutamente necesario, no deberá utilizarse un cable prolongador. La utilización de un cable prolongador inadecuado podría resultar en el riesgo de incendios y descargas eléctricas.

Cuando tenga que utilizar un cable prolongador, cerciórese de que:

a. El enchufe del cable prolongador sea igual en tamaño y forma que el del cargador de baterías;

b. El cable prolongador esté adecuadamente conectado y en buenas condiciones eléctricas; y

c. Que el calibre del cable sea suficiente para el amperaje de CA del cargador de baterías, como se especifica en la Tabla 1.

Tabla 1
CALIBRE (AWG) MÍNIMO RECOMENDADO PARA CABLES PROLONGADORES PARA EL CARGADOR DE BATERÍAS

Amperaje nominal de entrada de CA*		Calibre (AWG) del cable
Igual o superior a	pero inferior a	Longitud del cable, Pies (metros)
		25 (7.5)	50 (15)	100 (30)	150 (45)
0	2	18	18	18	16
2	3	18	18	16	14
3	4	18	18	16	14

* Si la entrada nominal del cargador de baterías se indica en vatios en vez de amperios, el amperaje nominal correspondiente se determinará dividiendo el vataje por la tensión, por ejemplo:

$$ \frac {1 , 2 5 0 \text { vatios }}{1 2 5 \text { voltios }} = 1 0 \text { amperios } $$

1. No utilice el cargador de baterías con un cable o un enchufe dañado. Si están dañados, reemplácelos inmediatamente.

2. No utilice el cargador de baterías si ha recibido un golpe, si ha caído, o si está dañado de alguna otra forma. Llévelo a un técnico cualifi cado.

3. No desarme el cargador de baterías. Cuando necesite reparación, llévelo a un técnico cualificado. El reensamblaje incorrecto podría resultar en el riesgo de incendios o descargas eléctricas.

4. Para reducir el riesgo de descargas eléctricas, desenchufe el cargador del tomacorriente antes de intentar realizar cualquier operación de mantenimiento o de limpiarlo. La extracción de la batería no reducirá este riesgo.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD PARA LA BATERÍA Y EL CARGADOR DE BATERÍAS

Usted deberá cargar la batería antes de utilizar la herramienta eléctrica. Antes de utilizar el cargador de baterías modelo UC18YSL3, cerciórese de leer todas las instrucciones y precauciones del mismo, de la batería, y de este manual.

PRECAUCIÓN

USE ÚNICAMENTE BATERÍAS metabo HPT. ¡OTROS MODELOS DE BATERÍAS PODRÍAN ESTALLAR Y CAUSAR LESIONES!

Para evitar el riesgo de lesiones, siga las instrucciones ofrecidas a continuación:

ADVERTENCIA

La utilización inadecuada de la batería o del cargador de baterías puede conducir a lesiones serias. Para evitar estas lesiones:

1. NUNCA desarme la batería.
2. NUNCA incinere una batería, aunque esté dañada o completamen-te agotada.
3. NUNCA cortocircuite la batería.
4. NUNCA inserte ningún objeto en las ranuras de ventilación del cargador. Si lo hiciese podría recibir descargas eléctricas o dañar el cargador de baterías.
5. NUNCA cargue en exteriores. Mantenga la batería alejada de la luz solar directa, y utilícela solamente donde haya poca humedad y una buena ventilación.
6. NUNCA cargue cuando la temperatura sea inferior a 32°F (0°C) o superior a 104°F (40°C).
7. NUNCA conecte dos cargadores de baterías juntos.
8. NUNCA inserte objetos extraños en el orificio para la batería ni en el cargador de baterías.
9. NUNCA utilice un transformador elevador para cargar.
10. NUNCA utilice una fuente de alimentación de CC para cargar.
11. NUNCA almacene la batería ni el carga batería en lugares en los que la temperatura pueda llegar a los 104 °F (40 °C) o superar dicha temperatura, como dentro de una caja metálica o un auto.
12. NUNCA exponga la batería ni el carga batería a condiciones de lluvia a humedad.
13. SIEMPRE utilice el cargador con un tomacorriente (120 voltios). La utilización de un cargador con cualquier otra tensión podría hacer que éste se recalentase y dañase.
14. SIEMPRE espere 15 minutos por lo menos entre las cargas para evitar que el cargador se recaliente.
15. SIEMPRE desconecte el cable de alimentación del tomacorriente cuando no vaya a utilizar el cargador.

ADVERTENCIA DE LA BATERÍA DE LITIO

Para ampliar su duración, la batería de litio está equipada con la función de protección para detener la salida.

En los casos 1 a 3 descritos más abajo, cuando utilice este producto, incluso si tira del interruptor, el motor puede detenerse. No es un problema, sino el resultado de la función de protección.

1. Cuando la batería restante se agota, el motor se detiene.

En este caso, cárguela inmediatamente.

1. Si la herramienta se sobrecarga, el motor puede detenerse. En este caso, suelte el interruptor de la herramienta y elimine las causas de la sobrecarga. A continuación, puede volverla a utilizar.
2. Si la batería se calienta excesivamente al realizar un trabajo de sobrecarga, la potencia de la batería podría pararse.

En este caso, deje de utilizar la batería y deje que se enfrié. Posteriormente puede utilizarla de nuevo.

Asimismo, preste atención a las siguientes advertencias y precauciones.

ADVERTENCIA

Para evitar fugas de la batería, generación de calor, emisión de humo, explosiones e igniciones, preste atención a las siguientes precauciones.

1. Asegúrese de que no entran virutas o polvo en la batería.
2. Durante el trabajo, asegúrese de que no caen virutas o polvo en la batería.
   ○ Asegúrese de que las virutas o el polvo que caen sobre la herramienta eléctrica durante el trabajo no entran en la batería.
   ○ No almacene una batería sin utilizar en un lugar expuesto a virutas y polvo.
   ○ Antes de almacenar una batería, retire las virutas y el polvo que se haya adherido y no la almacene junto a piezas metálicas (tornillos, clavos, etc.).
3. No agujeree la batería con un objeto afilado como un clavo, no la golpee con un martillo, la pise, la tire o la exponga a fuertes impactos físicos.
4. No utilice una batería que pudiera estar dañada o deformada.
5. No utilice la batería para un fin diferente a los especificados.
6. Si la carga de la batería no finaliza incluso cuando ha transcurrido un determinado tiempo de recarga, detenga inmediatamente la recarga.
7. No coloque o exponga la batería a temperaturas elevadas o alta presión como en un microondas, una secadora o un contenedor de gran presión.

8. Aléjela del fuego inmediatamente cuando se detecte una fuga o un olor raro.

9. No la utilice en un lugar donde s electricidad estática.

10. Si hay una fuga de la batería, mal olor, se genera color, está descolorida o deformada, o de algún modo funciona de forma anormal durante su utilización, recarga o almacenamiento, retírela inmediatamente del equipo o del cargador de la batería y detenga su utilización.
11. No sumerja la batería ni permita que fluidos entren en ella. La entrada de líquidos conductores, como el agua, puede provocar daños que resulten en incendios o explosiones. Guarde la batería en un lugar fresco y seco, alejado de los materiales combustibles e infl amables. Las atmósferas con gases corrosivos deben ser evitadas.

PRECAUCIÓN

1. Si el líquido de fuga de la batería entra en conta con los ojos, no se los frote y lávelos bien con agua limpia como, por ejemplo, agua del grifo y póngase en contacto con un médico inmediatamente.

Si no se trata, el líquido podría causar problemas de visión.

1. Si el líquido de fuga entra en contacto con la piel o la ropa, lávela bien con agua limpia como, por ejemplo, agua del grifo inmediatamente.

Podría producir irritación de la piel.

1. Si observa óxido, mal olor, recalentamiento, decoloración, deformación y/u otras irregularidades al utilizar la batería por primera vez, no la utilice y devuélvasela a su proveedor o distribuidor.

ADVERTENCIA

Si un objeto extraño conductor de electricidad entra en los terminales de la batería de litio, podría producirse un cortacircuito, resultando en un riesgo de in favor, respete los siguientes consejos cuando almacene la batería.

○ No coloque cortes conductivos, clavos, cables de acero, cables de cobre u otros cables en la caja de almacenamiento.
○ Instale el paquete de baterías en la herramienta eléctrica o almacénelo presionando la tapa de baterías hasta que se oculten los orificios de ventilación para evitar cortacircuitos. (Ver Fig. 4)

A PROPÓSITO DEL TRANSPORTE DE LA BATERÍA DE IONES DE LITIO

Al transportar una batería de iones de litio, tenga en cuenta las siguientes precauciones.

ADVERTENCIA

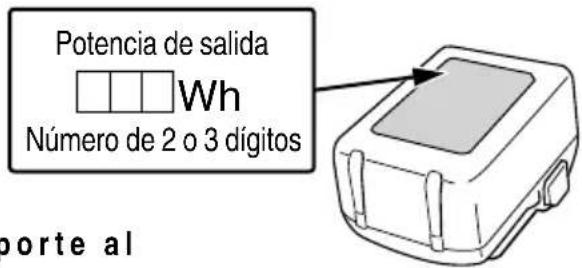

Notifi que a la compañía de transporte que un paquete contiene una batería de iones de litio, informe a la compañía eléctrica de su potencia de salida y siga las instrucciones de la compañía de transporte al preparar su transporte.

- Las baterías de iones de litio que superen una potencia de salida de 100 Wh se considera que son materiales peligrosos en la Clasifi cación de Transporte y requieren procedimientos de aplicación especiales.

- Para el transporte en el ex cumplir con las leyes internacionales y las normas y regulaciones del país de destino.

Potencia de salida Wh Número de 2 o 3 dígitos borte al

Fig. 2

PRECAUCIONES RELACIONADAS CON LAS FUNCIONES DE RESISTENCIA AL POLVO E IMPERMEABILIZACIÓN

Este producto cumple los requisitos del grado de protección IP56 (resistencia al polvo e impermeabilización) para equipos eléctricos según estipulan las normas IEC internacionales (solo la unidad principal cumple los requisitos del grado de protección IP56 cuando está equipada con una batería).

[Descripciones de los códigos IP] IP56

Grado de protección para la penetración de agua

El equipo no debe presentar efectos adversos al pulverizarse con chorros de agua desde todas las direcciones (capacidad impermeable).

(Se pulverizan 100 l de agua por minuto durante aproximadamente tres minutos desde una distancia de aproximadamente tres metros utilizando un pulverizador con un diámetro de 12.5 mm).

Grado de protección para acometidas externas con objetos sólidos

El polvo que puede provocar efectos adversos en el equipo no debe poder acceder al mismo (resistencia al polvo).

(El equipo que no va a accionarse en una cámara de pruebas en la que flotan en el aire partículas de polvo de talco con un diámetro inferior a 75 μm con el uso de una bomba de agitación a una velocidad de 2 kg por metro cúbico durante ocho horas).

El equipo se ha diseñado para soportar los efectos del polvo y el agua, pero no existen garantías de que vaya a funcionar correctamente en todo momento. No utilice ni deje el equipo en lugares en los que esté sujeto a cantidades excesivas de polvo, ni en lugares en los que esté sumergido en agua o expuesto a agua de lluvia.

¡GUARDE ESTAS INSTRUCCIONES

Y

PÓNGALAS A DISPOSICIÓN DE OTROS USUARIOS

Y

PROPIETARIOS DE ESTA HERRAMIENTA!

DESCRIPCIÓN FUNCIONAL

NOTA

La información contenida en este Manual de instrucciones ha sido diseñada para ayudarle a utilizar con seguridad y mantener esta herramienta eléctrica.

NUNCA haga funcionar ni efectúe el mantenimiento de la herramienta antes de leer y comprender todas las instrucciones de seguridad contenidas en este manual.

Algunas ilustraciones de este Manual de Instrucciones pueden mostrar detalles o accesorios diferentes a los de la propia herramienta eléctrica.

NOMENCLATURA

1. Llave de impacto inalámbrica

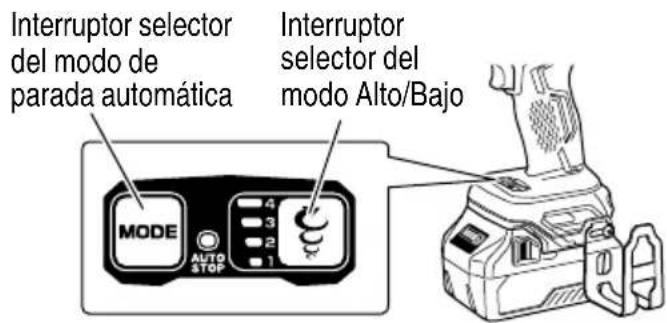

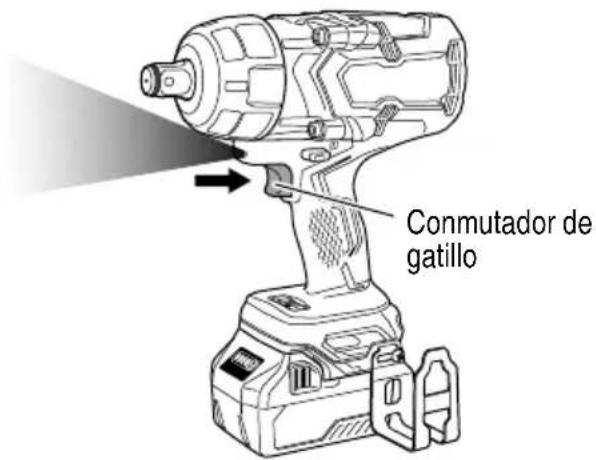

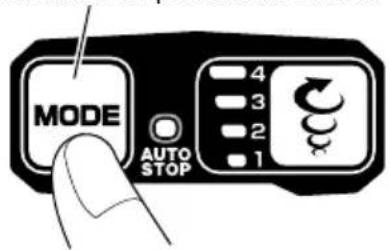

Yunque Anillo de fricción Luz LED Conmutador de gatillo Panel de interruptores Batería (accesorios opcionales) Carcasa del martillo Alojamiento Interruptor selector del modo de parada automática Lámpara indicadora del modo de parada automática Botón pulsador Asidero Gancho Panel de interruptores Interruptor selector del modo Alto/Bajo MODE AUTO STOP Lámpara indicadora del modo Alto/Bajo Yunque Anillo de fricción Luz LED Conmutador de gatillo Panel de interruptores Batería (accesorios opcionales) Fig. 3

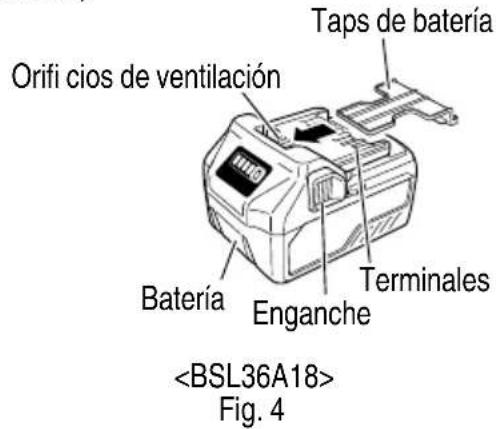

2. Batería (accesorios opcionales.....de venta por separado)

Orifi cios de ventilación Batería Enganche Taps de batería Terminales Fig. 4

3. Cargador de baterías (accesorios opcionales.....de venta por separado)

Testigo indicador de carga Orifi cios de ventilación Cable Cuerpo Placa de características Riel de guía Fig. 5

ESPECIFICACIONES

1. Llave de impacto inalámbrica

Modelo WR36DF WR36DG
Velocidad sin carga			Modo 4 0-1,500 /minModo 3 0-1,200 /minModo 2 0-900 /minModo 1 0-600 /min
Capacidad	Perno ordinario 15/32" (M12) -1-7/16" (M36) 15/32" (M12) -1-5/16" (M33)
	Pernos de gran resistencia a la tracción		3/8" (M10) -1-1/16" (M27) 3/8" (M10) -15/16" (M24)
Torsión de apriete			Maximum 1,401 ft-lbs{1,900 N·m 193.9 kgf·m}	Maximum 1,033 ft-lbs{1,400 N·m 142.9 kgf·m}
Punta cuadrada 3/4" (19 mm) 1/2" (12.7 mm)
Battería*(accesorios opcionales)		Modelo BSL36A18
		Tipo	Batería de Li-ion
		Tensión	CC 36 V / 18 V
Peso (BSL36A18 instalada)			8.6 lbs. (3.9 kg)

* Las baterías existentes (series BSL3660/3626/3620, BSL18xx y BSL14xx) no pueden ser usadas con esta herramienta.

1. Cargador de baterías (accesorios opcionales.....de venta por separado)

Modelo	UC18YSL3
Fuente de alimentación de entrada	Monofásica: 120 V CA, 60 Hz
Tiempo de carga(A una temperatura de 68°F (20°C))	BSL36A18 : Aprox. 32 min
Tensión de carga	CC 14.4–18 V
Corriente de carga	CC 8.0 A
Peso	1,3 lbs. (0,6 kg)

NOTA: El tiempo de carga pueda variar de acuerdo con la temperatura y la tensión de la fuente de alimentación.

MONTAJE Y OPERACIÓN

APLICACIONES

○ Apretado y aflojado de cualquier tipo de pernos y tuercas pasa aseguerar estructuras.

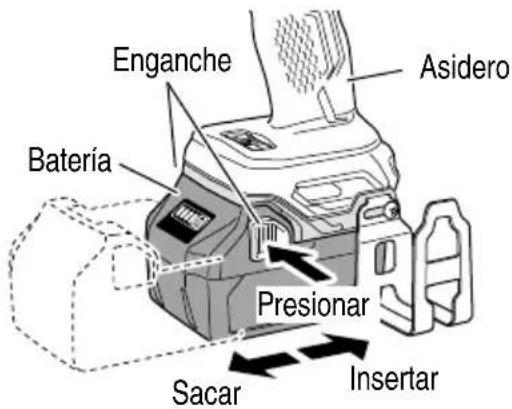

MÉTODO DE EXTRACCIÓN E INSTALACIÓN DE LA BATERÍA

1. Desmontaje de la batería Sujetar firmemente el asidero y presionar el cierre de la bataría para desmontarla (ver la Fig. 6).

⚠ PRECAUCIÓN No cortocircuitar nunca la batería.

1. Instalación de la batería Insertar la batería observando sus polaridades (ver la Fig. 6).

Enganche Asidero Batería Presionar Sacar Insertar

Fig. 6

MÉTODO DE CARGA

NOTA

Antes de enchufar el cargador en un tomacorriente, tenga en cuenta los puntos siguientes.

○ La tensión de la fuente de alimentación está indicada en la placa de características.
○ El cable no deberá estar dañado.

ADVERTENCIA

No cargue con una tensión superior a la indicada en la placa de características.

Si cargase con una tensión superior a la indicada en la placa de características, el cargador se quemaría.

1. Conecte el cable de alimentación del cargador a una toma. Cuando el cable de alimentación esté conectado, el testigo indicador de carga parpadeará en color rojo.

ADVERTENCIA

No utilice el cargador si su cable está dañado. Haga que se lo reparen inmediatamente.

1. Inserte la batería en el cargador de baterías. Inserte la batería en el cargador de baterías como muestra en la Fig 7.

Batería Testigo indicador de carga Riel de guía

Fig. 7

3. Carga

Cuando inserte una batería en el cargador, el testigo indicador de carga parpadeará en azul. Cuando la batería esté totalmente cargada, el testigo indicador de carga se iluminará en verde. (Consulte la Tabla 2)

(1) Indicaciones del testigo indicador de carga Las indicaciones del testigo indicador de carga serán tal y como se muestran en la Tabla 2, de acuerdo con la condición del cargador de baterías o de la batería.

Tabla 2

Estado del cargador	Estado de la lámpara indicadora	Signifi cado de la indicación
Antes de cargar	Encendida/apagada en intervalos de 0.5 s (ROJO)	Enchufada a la toma de energía *1
Durante la carga	Se enciende por 0.5 s a intervalos de 1 s. (AZUL)	Cargada a menos del 50%
	Se enciende por 1 s a intervalos de 0.5 s (AZUL)	Cargada a menos del 80%
	Se enciende continuamente (AZUL)	Cargada a más del 80%
Carga completa	Se enciende continuamente (VERDE) (Zumbador continuo: aproximadamente 6 s)
Modo de espera de sobre-calentamiento	Encendida/apagada en intervalos de 0.3 s (ROJO)	Batería recalentada Imposible cargar. *2
Carga imposible	Encendida/apagada a intervalos de 0.1 s (MORADO) (Zumbador intermitente; aproximadamente 2 s)	Avería en la batería o el cargador *3

*1 Si la luz roja continúa parpadeando incluso después de conectar el cargador, confirme que la batería está completamente introducida.

*2 A pesar de que la carga comenzará una vez la batería se haya enfriado incluso al dejarse in situ, se recomienda retirar la batería para que se enfríe a la sombra en un lugar bien ventilado antes de la carga.

*3

○ Introduzca la batería completamente.

○ Confi rme que no hay materia extraña adherida a la montura de la batería o a los terminales.

○ La carga tardará más a temperaturas ambiente extremadamente bajas. Cargue la batería en un lugar cálido (en interiores, por ejemplo).

○ No bloquee la rejilla de aire. De lo contrario, el interior se sobrecalentará y reduciendo el rendimiento del cargador.

Si el ventilador de refrigeración no funciona, póngase en contacto con un Centro Técnico aut metabo HPT y solicite su reparación.

(2) Temperatura de las baterías

La temperatura de las baterías se muestra en la Tabla 3, y las baterías que se hayan calentado deberán dejarse enfriar durante cierto tiempo antes de cargarlas.

Tabla 3

Baterías	Temperatura con la que podrá cargarse la batería
BSL36A18	32^ – 122^ (0^ – 50^)

(3) Tiempo de carga (A 68°F (20°C))

Tabla 4 Tiempo de carga

Batería\Cargador	UC18YSL3
BSL36A18	Aprox. 32 min.

NOTA

El tiempo de recarga puede variar de acuerdo con la temperatura ambiental.

1. Desconecte el cargador de baterías del tomacorriente.

PRECAUCIÓN

No desconecte el cable del tomacorriente tirando delmismo.

Cerciórese de tirar del enchufe para desconectarlo del tomacorriente a fin de evitar dañar el cable.

1. Extraiga la batería del cargador de baterías.

Sujetando el cargador de baterías con una mano, extraiga la batería del mismo.

NOTA

Asegúrese de extraer la batería del cargador de baterías después del uso, y guárdela después.

Descarga eléctrica en caso de baterías nuevas, etc.

Como la substancia química interna de las baterías nuevas o las que no se hayan utilizado durante mucho tiempo no está activada, la descarga eléctrica puede ser inferior cuando se utilicen por primera y segunda vez. Este fenómeno es temporal, y el tiempo normal requerido para la recarga se restablecerá recargando las baterías 2–3 veces.

Forma de hacer que las baterías duren más

(1) Recarque las baterías antes de que se hayan agotado completamente.
Si siente que la potencia de la herramienta eléctrica se debilita, deje de utilizarla y recargue su batería. Si continuase utilizando la herramienta hasta agotar la capacidad de la batería, ésta podría dañarse y su duración útil podría acortarse.
(2) Evite realizar la recarga a altas temperaturas.
Una batería se calentará inmediatamente después de haberla utilizado. Si recargase tal batería inmediatamente después de haberla utilizado, su substancia química interna se deterioraría, y la duración útil de la batería se acortaría. Deje la batería y recárguela después de que se haya enfriado durante cierto tiempo.

PRECAUCIÓN

- Si utiliza continuamente el cargador de baterías, éste se calentará, lo que puede causar av Después de haber finalizado la carga, 15 minutos antes de realizar la carga siguiente.

- Si la batería se carga mientras debido a que se ha dejado durante mucho tiempo en un lugar expuesto a la luz solar directa o porque la batería acaba de utilizarse, el testigo indicador de carga del cargador se iluminará durante 0.3 segundos y no se iluminará durante 0.3 segundos (permanecerá apagado durante 0.3 segundos). En tales casos, deje primero que se enfríe la batería e inicie luego la carga.

- Cuando el testigo indicador de carga parpadee (a intervalos de 0.2 segundos), compruebe si hay objetos extraños en el orifi cio de instalación de la batería del cargador y extráigalos si los hubiera. Si no hay objetos extraños, es probable que la batería o que el cargador de baterías esté funcionando mal. Llévelos a un reparaciones autorizado.

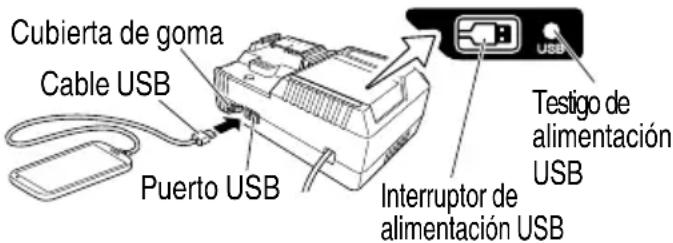

CÓMO RECARGAR EL DISPOSITIVO USB

Cuando se produce un problema inesperado, los datos en un dispositivo USB conectado a este producto podrían dañarse o perderse. Asegúrese siempre de realizar una copia de seguridad de los datos contenidos en el dispositivo USB antes de su uso con este producto. Tenga en cuenta que nuestra compañía no acepta ninguna responsabilidad por los datos almacenados en el dispositivo USB que se hayan dañado o perdido, ni por ningún daño que pudiera sufrir un dispositivo conectado.

ADVERTENCIA

○ Antes de usar, compruebe el cable de conexión USB en busca de cualquier defecto o daño.
Usar un cable USB defectuoso o dañado puede provocar emisiones de humo o incendios.
○ Cuando no se está usando el producto, cubra el puerto USB con la cubierta de goma.
Acumulación de polvo, etc. en el pu puede provocar emisiones de humo o incendios.

NOTA

El tiempo necesario para la carga será más largo cuando un dispositivo USB y la batería se carguen simultáneamente.
○ Podría haber una pausa ocasional durante la recarga USB.
- Cuando no se esté cargando un dispositivo USB, apague la alimentación USB y retire el dispositivo USB del cargador.

De lo contrario, podría no solo reducir la vida de ías.batería de un dispositivo USB, pero también podría e spocasionar accidentes imprevistos.

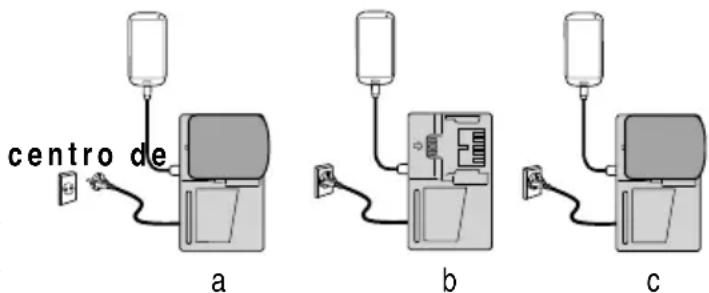

(e) Seleccione un método de carga

Dependiendo del método de carga seleccionado, tanto si la batería se ha insertado en el cargador o si el cable de alimentación está enchufado a una toma de corriente.

○ Carga de un dispositivo USB mediante batería (Fig. 8-a)
○ Cargar un dispositivo USB desde una toma de corriente eléctrica (Fig. 8-b)
○ Cargar un dispositivo USB y su batería desde una toma de corriente eléctrica (Fig. 8-c)

centro de a b c

Fig. 8

(2) Encienda el enchufe de alimentación USB (Fig. 9) Cuando encienda el enchufe de alimentación USB, el testigo indicador de alimentación USB se encenderá.

Cubierta de goma Cable USB Puerto USB Interruptor de alimentación USB Testigo de alimentación USB

Fig. 9

Retire la cubierta de goma y enchufe con fi rmeza un cable USB disponible en comercios (apropiado para el dispositivo que se está cargando) en el puerto USB.

- Cuando el cable de alimentación no esté enchufado a una toma eléctrica y se agote la batería, la salida de alimentación eléctrica se detendrá y el testigo de alimentación USB se apagará.

- Cuando el testigo indicador de alimentación USB se apague, cambie la batería o enchufe el cable de alimentación a una toma eléctrica.

(4) Cuando se haya completado la carga

El testigo indicador de alimentación USB no se activará cuando un dispositivo USB se haya cargado por completo. Para verificar el estado de carga, compruebe el dispositivo USB.

○ Apague el interruptor de alimentación USB y desenchufe el cable de alimentación de la toma de alimentación eléctrica. (Fig. 9)

○ Extraiga la batería del cargador y coloque la tapa de goma sobre el puerto USB.

○ La carga se detiene por aproximadamente cinco segundos para permitir la detección del suministro de energía bajo las siguientes condiciones: si la toma del cargador de la batería está enchufada mientras está cargando un dispositivo USB con la batería, o si hay una batería recargable es insertada durante la carga de un dispositivo USB con el cargador de batería.

○ La carga USB se detiene por cinco segundos para poder comprobar una vez la batería recargable se haya cargado completamente.

Si el nivel de carga de la batería recargable es extremadamente bajo, la carga de la batería recargable tienen prioridad y la carga USB se detiene temporalmente. La carga USB se reanuda automáticamente una vez el nivel de carga de la batería haya alcanzado un nivel preestablecido.

ANTES DE LA UTILIZACIÓN

Compruebe el área de trabajo para cerciorarse de que esté libre de escombros y bien ordenada.

Despeje el área de personal innecesario. Cerciórese de que la iluminación y la ventilación sean adecuadas.

OPERACIÓN

1. Selección del recepráculo que concuerde con el perno

Cerciorarse de utilizar un receptáculo que concuerde con el perno a ser apretado. Si se utilizase un receptáculo inadecuado, el apriete no será satisfactorio y la cabeza el perno o la tuerca se dañarán.

Un receptáculo, hexagonal o cuadrado, deformado no quedará bien apretado en la tuerca o en el yunque por lo que la tensión de apriete no será la adecuade. Poner atención al desgaste de los agujeros del receptáculo y cambiarlo antes de que el destaste sea excesivo.

1. Instalación de un receptáculo

Seleccione el receptáculo que desee emplear.

(1) Deslice la junta tórica para sacarla de la ranura y alinee el orificio del cubo con el orificio del yunque, e inserte el yunque en el cubo.

Anillo de fricción Junta tórica Orifi cio del cubo Orifi cio del yunque

Fig. 10

(2) Inserte la clavija en el cubo.

Clavija

Fig. 11

(3) Mientras se asegura de que la clavija no se cae, acople la junta tórica a la ranura del cubo.

Junta tórica

Fig. 12

Anillo de fricción Ranura Orifi cio del yunque Recaptáculo Orifi cio hexanogal Yunque

Fig. 13

PRECAUCIÓN

• Por favor utilice los accesorios especificados en las instrucciones de manejo y en el catálogo de metabo HPT. De lo contrario, se podrían producir lesiones o accidentes.
• Asegúrese de instalar firmemente el casquillo adaptador en el yunke. Sino firmemente, el casquillo adaptador se podrá salir y provocar accidentes.
• Cuando deslice la junta tórica fuera de la ranura del cubo, tome cuidado de no dejarla caer y perderla.
•
  (1) Alinee las partes cuadradas del cubo y el yunque la una con la otra.
  (2) Asegúrese de instalar firmemente el cubo empujándolo en todo su recorrido hasta el yunque.
  (3) Cuando quiera quitar el cubo, jálelo del yunque.

Recaptáculo hexanogal

- Por favor utilice los accesorios especificados en las instrucciones de manejo y en el catálogo de metabo HPT. De lo contrario, se podrían producir lesiones o accidentes.

- Asegúrese de instalar firmemente el casquillo adaptador en el yunke. Sino es firmemente, el casquillo adaptador se podrá salir y provocar accidentes.

1. Confi rmar que la batería está puesta correctamente.

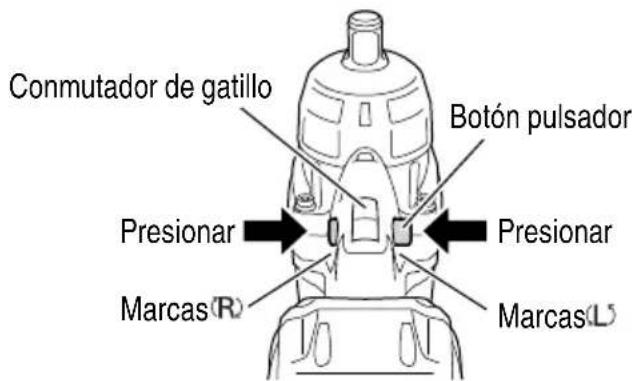

2. Examinar la dirección de rotación

El manguito girará hacia la derecha (mirándola desde atrás) al oprimir el lado R (der.) del botón pulsador.

El lado L (izq.) del botón pulsador se usa para hacer girar el manguito hacia la izquierda. (Vea la Fig. 15). (Las marcas (L) y Restán en el cuerpo de herramienta.

Conmutador de gatillo Botón pulsador Presionar Presionar Marcas(R) Marcas(L)

Fig. 15

PRECAUCIÓN esta Instalado

El botón de presión no puede cambiarse mientras la llave de impacto está girando. Para accionar el botón de presión, detenga la llave de impacto, después presione el botón de presión.

1. Operación de conmutación

○ Cuando tire del gatillo del interruptor, la herramienta girará.

Cuando suelte el gatillo, la herramienta se detendrá.

○ La velocidad de rotación podrá controlarse variando la presión con la que tire del interruptor del gatillo. La velocidad será baja cuando se tire ligeramente del gatillo, y aumentará a medida que se tire más de él.
○ Cuando presione el disparado, el freno se aplicará inmediatamente.

NOTA

Se produce un ruido de zumbido antes de que el motor empíece a girar, lo cual no indica problema alguno de la máquina.

6. Apretar y afl ojar pernos

Se debe seleccionar primero un cubo hexagonal que coincida con el perno o la tuerca. A continuación, monte el cubo en el yunque, y agarre la tuerca que va a ser apretada con el cubo hexagonal. Sujetando la llave en línea con el perno, presione el interruptor de alimentación para impactar la tuerca durante varios segundos.

Si la tuerca no se fija firmemente al perno, el perno podría girar junto con la tuerca, causando un apriete inadecuado. En ese caso, detenga el impacto en la tuerca y agarre la cabeza del perno con una llave antes de reiniciar el impacto, o apriete manualmente el perno y la tuerca para prevenir su deslizamiento.

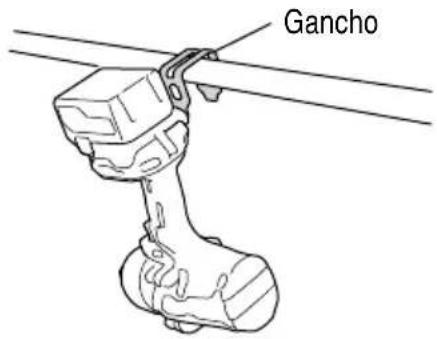

7. Uso del gancho

Puede usar el gancho para colocar a un lado brevemente la herramienta durante su operación. Puede cambiar la posición del gancho a la izquierda o la derecha.

Gancho

Fig. 16

ADVERTENCIA

- El gancho no es para colgar la herramienta sobre su persona.

Para evitar lesiones, no cuelgue la herramienta del cinturón, los pantalones u otra parte de su cuerpo.

• No use el gancho en lugares elevados. Hacerlo puede resultar en accidentes inesperados como caídas de la herramienta.
• Cuando use el gancho, asegúrese de que la herramienta se coloca en una ubicación estable para que no se resbale o sea desplazada por el viento.

PRECAUCIÓN

Instale el gancho de forma segura. Si no está correctamente colocado, puede provocar lesiones durante su uso.

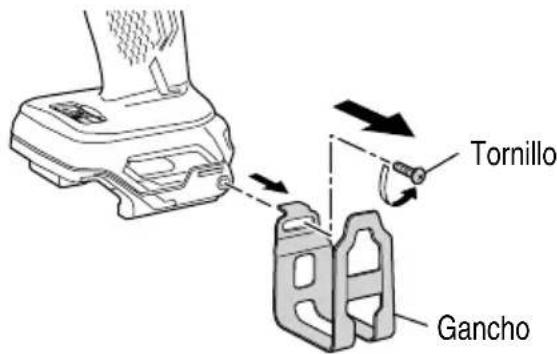

(1) Retirada del gancho.

Extraiga los tornillos que sujetan el gancho con un destornillador Philips. (Fig. 17)

Tornillo Gancho

Fig. 17

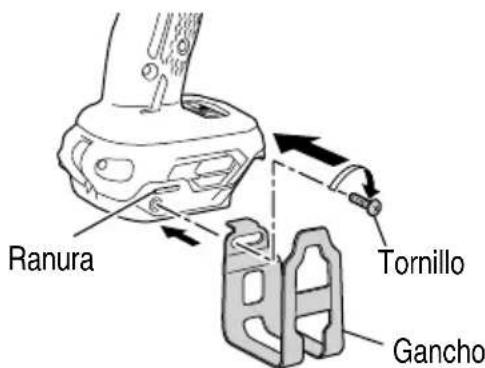

(2) Colocación del gancho y ajuste de los tornillos.

Instale el gancho en la ranura de la herramienta de alimentación eléctrica de forma segura y apriete los tornillos de manera que el gancho quede firmemente sujeto. (Fig. 18)

Ranura Tornillo Gancho

Fig. 18

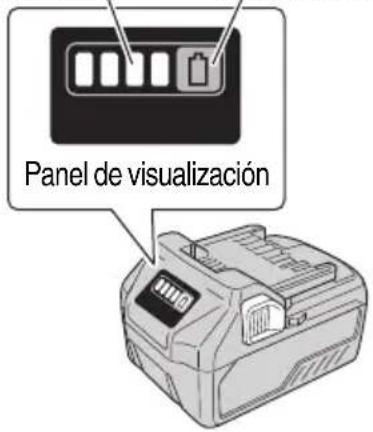

8. Indicador de batería restante

Puede comprobar la capacidad restante de la batería presionando el interruptor del indicador de batería restante para encender la lámpara indicadora. (Fig. 19, Tabla 5)

El indicador se apaga aproximadamente 3 segundos después de pulsar el interruptor del indicador de batería restante.

Se recomienda utilizar el indicador de batería restante como guía dado que hay ligeras diferencias tales como la temperatura ambiente y el estado de la batería.

Asimismo, el indicador de batería restante podría variar de aquellos equipados en la herramienta o en el cargador.

Lámpara indicadora de batería restante

Interruptor del indicador de batería restante

Panel de visualización

Fig. 19

Tabla 5

Estado de la lámpara	Carga de batería restante
	Se enciende;La carga restante de la batería se encuentra por encima del 75%.
	Se enciende;La carga restante de la batería es del 50%-75%.
	Se enciende;La carga restante de la batería es del 25%-50%.
	Se enciende;La carga restante de la batería es menos del 25%.
	Parpadea;La carga restante de la batería está prácticamente agotada.Cargue la batería lo antes posible.
	Parpadea;La salida se suspendió debido a una alta temperatura. Extraiga la batería de la herramienta y deje que se enfríe.
	Parpadea;Salida suspendida debido a un fallo o mal funcionamiento.El problema puede estar relacionado con la batería, contáctese con su distribuidor.

Dado que el indicador de batería restante muestra resultados ligeramente diferentes según la temperatura ambiental y las características de la batería, utilice su lectura como referencia.

NOTA

Tenga cuidado de no dar sacudidas fuertes al panel de la pantalla o romperlo. Pueden producirse problemas.

9. Cómo utilizar la luz LED

Cuando se tira del interruptor, la luz LED iluminará automáticamente la parte de la punta de la herramienta. (Fig. 20)

La luz LED se apagará automáticamente 10 segundos después de liberar el interruptor.

Commutador de gatillo

Fig. 20

PRECAUCIÓN

• No exponga los ojos directamente a la luz LED; evite mirar hacia ella directamente.
  Si los ojos están expuestos de manera continua a la luz, pueden resultar lesionados.

• Limpie cualquier resto de polvo o suciedad enganchado al objetivo de la luz LED con un paño suave, procurando no rayar la lente.
  Los arañazos en la lente de la luz LED pueden resultar en una reducción de brillo.

• Función del selector de modo de apriete

PRECAUCIÓN

• No someta el panel de interruptores a impactos ni daños.
• Seleccione el modo de a interruptor disparador está liberado. De lo contrario, podrían producirse fallos de funcionamiento.

El par de apriete se puede ajustar según el tipo de trabajo mediante el uso combinado del interruptor selector del modo Alto/Bajo y el interruptor selector del modo de parada automática. (Fig. 21)

(1) Interruptor selector del modo Alto/Bajo (Fig. 22)

El modo de apriete cambia entre 4 velocidades de rotación diferentes cada vez que se presiona el interruptor selector del modo Alto/Bajo.

Fig. 22

Interruptor selector del modo de parada automática Interruptor selector del modo Alto/Bajo MODE AUTO STOP 4 3 2 1

Fig. 21

Ajuste del modo Alto/Bajo

Modo Alto/Bajo	1	2	3	4
Lámparas indicadoras
Velocidad máxima sin carga (/min)	600 900 1,200 1,500
Modo de parada automática / lento automático	APAGADO
Usos	Para trabajo que requiere ajustes precisos.		Para trabajo que requiere suprimir la alimentación.	Para trabajo que requiere potencia y velocidad.

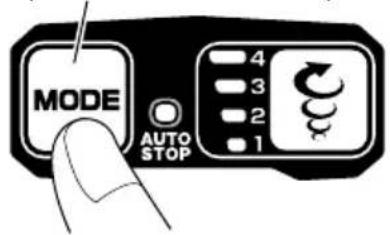

(2) Interruptor selector de modo de parada automática

Pulsar el interruptor selector de modo de parada automática alterna el modo.

Interruptor selector de modo de parada automática

MODE AUTO STOP 4 3 2 1

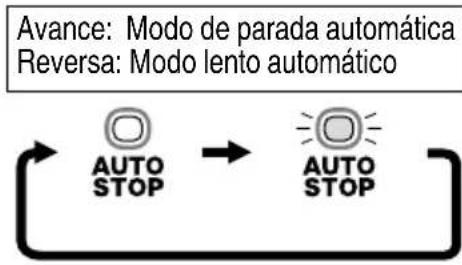


Fig. 23

(3) Modo de parada automática

Se detiene automáticamente después de transcurrido el periodo establecido.

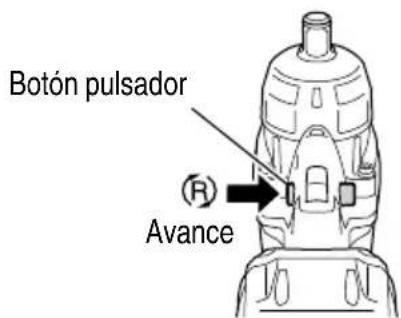

Pulse el botón pulsador hacia la posición de avance ("R"), luego pulse el interruptor selector de modo de parada automática para seleccionar el ajuste.

Botón pulsador Avance

Interruptor selector de modo de parada automática

MODE AUTO STOP 4 3 2 1

Fig. 24

Ajuste del modo de parada automática

	Modo de parada automática
	1	2	3	4
Lámparas indicadoras
Velocidad máxima sin carga (/min)	600 900 1,200 1,500
Tiempo de parada automática Se detiene dentro de 1.2 segundos después de que comienza el impacto.
Usos	Apriete temporal de bastidores de acero, etc.	Apriete temporal de tuercas o tuberías de las ruedas de un tractor, etc.	Apriete temporal de maquinaria pesada o vigas de puente, etc.

Se detiene por un tiempo preestablecido y/o cambia la velocidad automáticamente a una velocidad preajustada. Pulse el botón pulsador hacia la posición de reversa ("L"), luego pulse el interruptor selector de modo de parada Automática para seleccionar el ajuste.

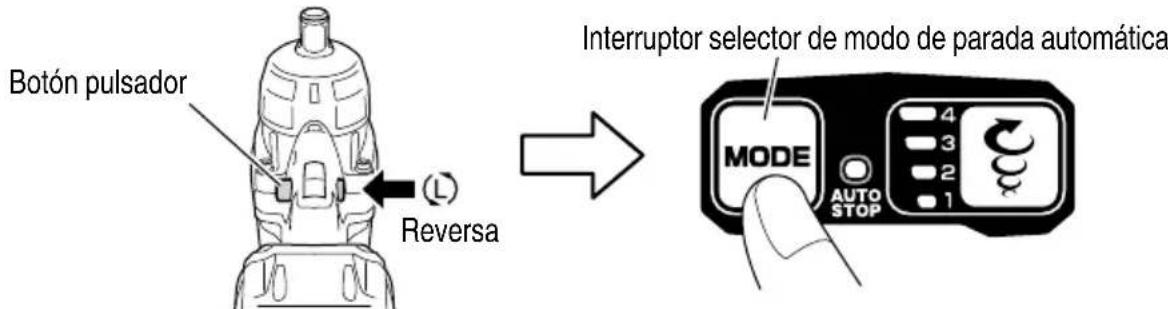

Botón pulsador Reversa Interruptor selector de modo de parada automática MODE AUTO STOP

Fig. 25

Ajuste del modo lento automático

		Modo lento automático
		1	2	3	4
Lámparas indicadoras
Operación lenta automática	Desplazamiento del gatillo: Máximo	Pausa después de detectar el afl ojamiento del perno.Se reinicia después de pararse por 0.5 segundos, luego gira de 60 a 350 /min dependiendo de cuanto se apriete el gatillo.* La rotación no se detiene después del reinicio.
	Desplazamiento del gatillo: Mitad	La velocidad de rotación se reduce del modo siguiente en función de que tanto el gatillo sea presionado después del inicio.* La rotación no se detiene.
		60–330 /min 60–	500 /min 60–660 /min	60–830 /min
Uses		Para trabajos de aflojamiento de pernos o tuercas.

Esta función ayuda a evitar que las tuercas se caigan al aflojarlas.

NOTA

En función de factores tales como el tamaño del perno o la tuerca, la toma usada y la cantidad de apriete, existe el riesgo de que las tuercas se caigan accidentalmente si las tuercas se desenroscan excesivamente de la rosca del tornillo durante el uso de la herramienta eléctrica.
El modo adecuado variará según el perno y el material atornillados. Apriete algunos pernos de prueba y ajuste el modo según corresponda.
El interruptor selector del modo de apriete solo puede ajustarse una vez instalada la batería en la llave y oprimido el interruptor disparador.

PRECAUCIONES OPERACIONALES

1. Reposo de la herramienta después de un funcionamiento prolongado Tras una tarea de apriete de pernos de larga duración, deje la unidad en reposo durante unos 15 minutos al reemplazar la batería. Si reinicia la tarea inmediatamente después de reemplazar la batería, aumentaría la temperatura del motor, del interruptor, etc., con los consiguientes riesgos de quemadura.

PRECAUCIÓN

No toque la carcasa del martillo, ya que se calienta mucho durante una operación continua.

1. Precauciones sobre el empleo del interruptor de control de velocidad Este interruptor posee un circuito electrónico incorporado que varía la velocidad de rotación. Por consiguiente, cuando apriete el gatillo sólo ligeramente (baja velocidad de rotación) y el motor se pare mientras esté insertando continuamente tornillos, los componentes de dicho circuito electrónico pueden recalentar y dañarse.

2. Tensión de apriete apropiada para los pernos y tuercas La tensión de apriete óptima para pernos y tuercas difi ere según su material y tamaño. Una tensión de apriete excesiva para un perno pequeño podría deformarlo o romperlo. La tensión de apriete aumenta proporcionalmente al teempo de operación. Utilice la indicación de la escala y el tiempo de operación adecuados a cada perno.

3. Sujetar la herramienta Sujete la herramienta con firmeza con ambas manos. En este caso, sujete la herramienta en línea con el perno. No es necesario presionar la herramienta con demasiada fuerza. Sujete la herramienta con la fuerza sufi ciente para contrarrestar la fuerza del impacto.

4. Confi rmación de la tensión de apriete Los factores que se mencionen a continuación contribuyen a reducir la tensión de apriete. Comprobar por ello la tensión de apriete necesaria atornillando previamente algunos tornillos con una llave de tuercas manual. Factores que afectan a la tensión de apriete.

(1) Tensión Cuando se alcance el margen de descarga, la tensión se reducirá y la torsión de apriete disminuirá.

(2) Tiempo de operación La tensión de apriete aumenta al aumentar el tiempo de operación. La tensión de apriete sin embargo no supera cierto valor a pesar de que la herramienta funcione durante un largo periodo de tiempo.

(3) Diámetro del perno
La tensión de apriete diffiere según el diámetro del perno. Generalmente, cuanto mayor sea el diámetro del perno, mayor será la tensión de apriete.
(4) Condiciones de apriete
El par de apriete difiere según la relación de par, la clase y el largo de los pernos, a pesar de que se utilicen pernos con roscas del mismo tamaño. El par de apriete difi ere también según las condiciones de la superficie de la pieza de trabajo sobre la cual se van a apretar los pernos. Cuando el perno y la tuerca giran conjuntamente, el par se reduce considerablemente.
(5) Utilización de piezas opcionales
La tensión de apriete se reduce un poco cuando se utiliza una barra de extensión, una junta universal o un receptáculo de gran tamaño.
(6) Holgura del receptáculo
Jn receptáculo con sus agujeros hexagonal o cuadrado deformados no quedará bien sujeto a la tuerca o al yunque por lo que la tensión de apriete no será apropiada.
Un receptáculo inapropiado, que no concuerde con el perno, también evitará que la tensión de apriere sea adecuada.
(7) La torsión de apriete variará de acuerdo con el nivel de cauga de la batería.

MANTENIMIENTO E INSPECCIÓN

ADVERTENCIA

Asegúrese de apagar el interruptor y extraiga la batería antes de realizar cualquier inspección o mantenimiento.

1. Comprobación de las condiciones del casquillo Un receptáculo con sus agujeros hexagonal o cuadrado deformados no quedará bien sujeto a tuerca o al yunque por lo que la tensión de apriete no será apropida. Periódicamente, poner atención al desgaste de los agujeros del receptáculo y cambiarlo por otro nuevo cuando sea necesario.
2. Comprobación de los tornillos Los tornillos son peligrosos. Inspecciónelos regularmente y cerciórese de que estén bien apretados.

PRECAUCIÓN

La utilización de esta herramienta eléctrica con tornillos fl ojos es extremadamente peligroso.

1. Mantenimiento de motor

La unidad de bobinado del motor es el verdadero "corazón" de las harramientas eléctrias. Prestar el mayor cuidado a asegurarse de que el bobinado no se dañe y/o se humedezca con aceite o agua.

1. Comprobación del polvo

El polvo podrá eliminarse con un paño suave y seco o ligeramente humedecido en agua jabonosa.

No utilice lejía, cloro, gasolina, ni diluidor de pintura, porque podrían dañar el plástico.

1. Inspección de los terminales (herramienta y batería)

Compruebe para asegurarse de que no se han acumulado virutas ni polvo en los terminales. En ocasiones verifique antes, durante y después de la operación.

PRECAUCIÓN

Retire las virutas o el polvo que pudiera haberse acumulado en los terminales.

De lo contrario puede producirse un fallo en el funcionamiento.

1. Eliminación de las baterías agotadas

ADVERTENCIA

No tire las baterías agotadas. Las baterías pueden explotar si se incineran. El producto que ha adquirido contiene una batería. La batería es reciclable. Cuando se agote su duración útil, de acuerdo con las leyes estatales y locales, puede ser ilegal tirar esta batería a la basura. Solicite a las autoridades locales los detalles sobre las opciones de reciclado o de la forma de deshacerse apropiadamente de la batería.

1. Almacenamiento

Guarde la herramienta eléctrica y la batería en un luagar en donde la temperatura sea inferior a 104 °F (40 °C) y lejos del alcance de los niños.

NOTA

Almacenar baterías de ion-litio

Compruebe que las baterías de ion-litio se han cargado completamente antes de almacenarlas. Un almacenamiento prolongado de las baterías (3 meses o más) con carga baja podría deteriorar su funcionamiento, reduciendo en gran medida el tiempo de uso de la batería o haciendo que las baterías no puedan mantener una carga. No obstante, la reducción en gran medida del tiempo de uso de la batería puede recuperarse si se carga y utiliza de dos a cinco veces. Si el tiempo de uso de la batería es extremadamente corto a pesar de haber cargado y utilizado la batería varias veces, deberá considerarla agotada y comprar una nueva.

1. Mantenimiento y reparación

Todas las herramientas eléctricas de calidad requieren de vez en cuando el servicio de mantenimiento o el reemplazo de piezas debido al desgaste producido durante la utilización normal. Para asegurarse de que solamente se utilicen piezas de reemplazo autorizadas, todos los servicios de mantenimiento y reparación deberán realizarse SOLAMENTE EN UN CENTRO DE REPARACIONES AUTORIZADO POR metabo HPT.

PRECAUCIÓN

En el manejo y el mantenimiento de las herramientas eléctricas, se deberán observar las normas y reglamentos vigentes en cada país.

Aviso importante sobre las pilas de las herramientas inalámbricas de metabo HPT

Utilice siempre una de nuestras pilas genuinas. No podemos garantizar la seguridad y el funcionamiento de nuestra herramienta eléctrica inalámbrica cuando se utiliza con pilas diferentes a las indicadas por nosotros o cuando la pila se desmo (como cuando se desmontan y sustituyen celdas u otras piezas internas).

t a y modifica

GUIA DE IDENTIFICACION DE PROBLEMAS

ADVERTENCIA

• Para evitar sufrir lesiones debido a un arranque accidental, ponga el interruptor en la posición OFF (apagado) y retire el enchufe de la lijadora de la fuente de alimentación antes de hacer cualquier ajuste.
• Todas las reparaciones eléctricas o mecánicas deberán ser realizadas únicamente por técnicos de servicio calificados. Póngase en contacto con un Centro de Servicio Autorizado de metabo HPT.

Problema Posible Causa Posible Solución
La herramienta no funciona No hay carga restante en la batería Cargue la batería.
La herramienta se ha detenido repentinamente	La herramienta se ha sobrecargado Soluzione el problema provocando la sobrecarga.
	La batería se ha sobrecalentado. Deje que se enfríe.
	El interruptor disparador se mantuvo presionado durante 5 minutos o más.	Esto no es un fallo de funcionamiento.El motor se paró automáticamente para evitar fallos en la herramienta.
Los cubos de la herramienta-No pueden ser colocados-Se caen-No pueden ser extraídos	La forma de la parte a ensamblar no coincide	Asegúrese de usar cubos con un tamaño adecuado.WR36DF: 19 mmWR36DG: 12.7 mm
No se puede tirar del interruptor	El botón pulsador está situado en la mitad	Pulse el botón firmemente en la posición de dirección de rotación deseada.
Cuando se presiona el interruptor disparador se produce un ruido extraño de tono alto.	El interruptor disparador se está presionando ligeramente.	Esto no es un fallo de funcionamiento.Esto no ocurrirá si el interruptor disparador se presiona con más fuerza.
No se puede instalar la batería	Intentar instalar otra batería que no sea la especifici cada para la herramienta.	Instale una batería de tipo voltio múltiple.

ACCESSORIOS

ADVERTENCIA

SIEMPRE utilice únicamente repuestos y accesorios autorizados por metabo HPT. NO utilice nunca repuestos o accesorios no previstos para usar con esta herramienta. Si tiene dudas en cuanto a la seguridad de usar determinado repuesto o accesorio junto con su herramienta, póngase en contacto con metabo HPT.

La utilización de otros accesorios puede resultar peligrosa y causar lesiones o daños mecánicos.

NOTA

Las especificaciones están sujetas a cambio sin ninguna obligación por parte de metabo HPT.

ACCESORIOS ESTÁNDAR

WR36DF/WR36DG(NN)

La batería, el cargador de baterías, la carcasa de plástico y la funda de la batería no se incluyen.

1. Batería (BSL36A18)
2. Cubos

Dimensión S de la boca impulsora cuadrada

Nombre del producto

No de código

Diámero idóneo del perno

Dimensión H entre caras opuestas de la boca hexagonal

Forma

Dimensiones del cubo principal

Gran tensión

ISO (ordinario)

ISO (pequeño)

Pernos en pulgadas

L

L

1

1/2 " (12.7 mm)

Cubo hexagonal

17 mm 873

536 M10

M12

W3/8"

11/16"(17 mm)

C

1-1/4"(32 mm)

5/16"(8 mm)

1-3/32"(28 mm)

19 mm 873

624 M12

M14

W7/16"

3/4"(19 mm)

C

1-11/32"(34 mm)

11/32"(9 mm)

1-3/32"(28 mm)

21 mm 873

626

W1/2"

13/16"(21 mm)

D

1-13/32"(36 mm)

3/8"(10 mm)

1-1/4"(32 mm)

22 mm

873627

M12

M14

M16

7/8"(22 mm)

D

1-9/16"(40 mm)

9/16"(14 mm)

1-3/8"(35 mm)

24 mm

873629

M16

M18

15/16"(24 mm)

D

1-9/16"(40 mm)

9/16"(15 mm)

1-1/2"(38 mm)

26 mm

873630

W5/8"

1-1/32"(26 mm)

D

1-9/16"(40 mm)

9/16"(15 mm)

1-1/2"(38 mm)

27 mm

985195

M16

M18

M20

1-1/16"(27 mm)

D

1-9/16"(40 mm)

11/16"(17 mm)

1-21/32"(42 mm)

30 mm

985196

M20

M22

1-3/16"(30 mm)

D

1-31/32"(50 mm)

3/4"(19 mm)

1-21/32"(42 mm)

Dimensión S de la boca impulsora cuadrada

Nombre del producto

N° de código

Diámero idóneo del perno

Dimensión H entre caras opuestas de la boca hexagonal

Forma

Dimensiones del cubo principal

Gran tensión

ISO (ordinario)

ISO (pequeño)

Pernos en pulgadas

L

L

1

3/4" (19 mm)

Cubo hexagonal

23 mm 87

4527 M14 W9/16"

15/16" (23 mm)

C

2-11/64" (55 mm)

19/32" (15 mm)

1-1/2" (38 mm)

24 mm 87

4528 M16 M18

15/16" (24 mm)

D

1-9/16" (40 mm)

26 mm 87

4529 M16 W5/8"

1-1/32" (26 mm)

5/8" (16 mm)

1-21/32" (42 mm)

27 mm 87

4530 M16 M18 M20

1-1/16" (27 mm)

1-11/16" (43 mm)

30 mm

874532

M20

M22

1-3/16" (30 mm)

3/4" (19 mm)

1-27/32" (47 mm)

32 mm

874523

M20

M22 M24 W3/4"

1-1/4" (32 mm)

1-31/32" (50 mm)

35 mm

874533

W7/8"

1-3/8" (35 mm)

2-3/64" (52 mm)

36 mm

874534

M22 M24 M27

1-7/16" (36 mm)

2-11/64" (55 mm)

3. Cubo largo

Forma B

Forma C

Forma D

Dimensión S de la boca impulsora cuadrada

Nombre del producto

N° de código

Diámero idóneo del perno

Dimensión H entre caras opuestas de la boca hexagonal

Forma

Dimensiones del cubo principal

Gran tensión

ISO (ordinario)

ISO (pequeño)

Pernos en pulgadas

L

L1

L2

øF

1/2" (12.7 mm)

Cubo largo

17 mm

955141

M10 M12

W3/8"

11/16" (17 mm)

B

2-3/64" (52 mm)

15/16" (24 mm)

1-11/32" (34 mm)

1" (25 mm)

17 mm

955149

M10 M12

W3/8"

11/16" (17 mm)

B

2-15/16" (75 mm)

15/16" (24 mm)

2-1/4" (57 mm)

1" (25 mm)

19 mm

955142

M12

M14

W7/16"

3/4" (19 mm)

B

2-3/64" (52 mm)

15/16" (24 mm)

1-11/32" (34 mm)

1-3/32" (28 mm)

19 mm

955150

M12 M14

W7/16"

3/4" (19 mm)

B

2-15/16" (75 mm)

15/16" (24 mm)

2-1/4" (57 mm)

1-3/32" (28 mm)

21 mm

955143

W1/2"

13/16" (21 mm)

D

2-3/64" (52 mm)

15/16" (24 mm)

1-11/32" (34 mm)

1-7/32" (31 mm)

21 mm

955151

W1/2"

13/16" (21 mm)

D

2-15/16" (75 mm)

15/16" (24 mm)

2-1/4" (57 mm)

1-7/32" (31 mm)

21 mm

991480

W1/2"

13/16" (21 mm)

D

4-15/16" (125 mm)

15/16" (24 mm)

4-7/32" (107 mm)

1-7/32" (31 mm)

22 mm

955144

M12 M14

M16

7/8" (22 mm)

D

2-3/64" (52 mm)

15/16" (24 mm)

1-11/32" (34 mm)

1-9/32" (32.5 mm)

24 mm

955146

M16

M18

15/16" (24 mm)

D

2-3/64" (52 mm)

1" (25 mm)

1-11/32" (34 mm)

1-11/32" (34 mm)

26 mm

955147

W5/8"

1-1/32" (26 mm)

D

2-15/16" (75 mm)

1" (25 mm)

2-1/4" (57 mm)

1-1/2" (38 mm)

30 mm

985197

M20 M22

1-3/16" (30 mm)

D

2-15/16" (75 mm)

1" (25 mm)

2-1/4" (57 mm)

1-21/32" (42 mm)

3/4" (19 mm)

Cubo largo

24 mm

955033

M18

15/16" (24 mm)

B

2-23/64" (60 mm)

29/32" (23 mm)

1-11/32" (32 mm)

1" (25 mm)

26 mm

955034

W5/8"

1-1/32" (26 mm)

C

3-11/32" (85 mm)

1" (25 mm)

2-1/4" (57 mm)

1-1/2" (38 mm)

27 mm

955035

M16 M18

M20

1-1/16" (27 mm)

D

1-1/32" (26 mm)

1-17/32" (39 mm)

30 mm

955037

M20 M22

1-3/16" (30 mm)

1-11/16" (43 mm)

32 mm

955038

M20 M22

M24

W3/4"

1-1/4" (32 mm)

3-15/16" (100 mm)

2-53/64" (72 mm)

1-13/16" (46 mm)

36 mm

955092

M22 M24

M27

1-7/16" (36 mm)

2-11/64" (55 mm)

4. Barra de extensión:

La barra de extensión es muy apropiada para trabajar en espacios muy reducidos o cuando el receptáculo provisto no pueda llegar al perno a ser apretado.

PRECAUCIÓN

Cuando se utilice la barra de extensión, la tensión de apriete se reduce ligeramente en comparción, la tensión lograda con el receptáculo ordinario.

S B

No de código dimens	ón B, S
873633 1/2" (12.7 mm)
874535 3/4" (19 mm)

5. Junta cardánica:

Junta cardánica será muy útil para apretar tuercas con cierto ángulo entre el cubo y el cubo y el aprietatuercal, o cuando haya que trabajar en un espacio muy angosto.

No de código L
986062 58 mm
955088	106 mm

NOTA

Las especificaciones están sujetas a cambio sin ninguna obligación por parte de metabo HPT.

Algunos polvos creados por el lijado mecánico, el aserrado, el esmerilado, el taladrado y otras actividades de construcción contienen sustancias químicas conocidas por le Estado de California como agentes cancerígenos, defectos congénitos y otros daños reproductores. Algunos ejemplos de estas sustancias químicas son:

• El plomo de las pinturas a base de plomo,
• El sílice cristalino de los ladrillos y cemento y otros productos de mampostería, y
• El arsénico y el cromo de la madera tratada químicamente.

El riesgo resultante de la exposición varía según la frecuencia con que se realiza este tipo de trabajo. Para reducir la exposición a esta sustancias químicas: trabaje en un lugar bien ventilado y realice el trabajo utilizando el equipamiento apropiado, tal como las máscaras para el polvo especialmente diseñados para eliminar las partículas minúsculas.

Con respecto a la RECOLECCIÓN de baterías, póngase en contacto con Koki Holdings America Ltd. número 1-800-59-TOOLS (llamada gratis), o con metabo HPT AUTHORIZED POWER TOOL SERVICE CENTER.

Issued by

Koki Holdings Co., Ltd.

Shinagawa Intercity Tower A, 15-1, Konan 2-chome,
