ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ SSW 144 LT METABO

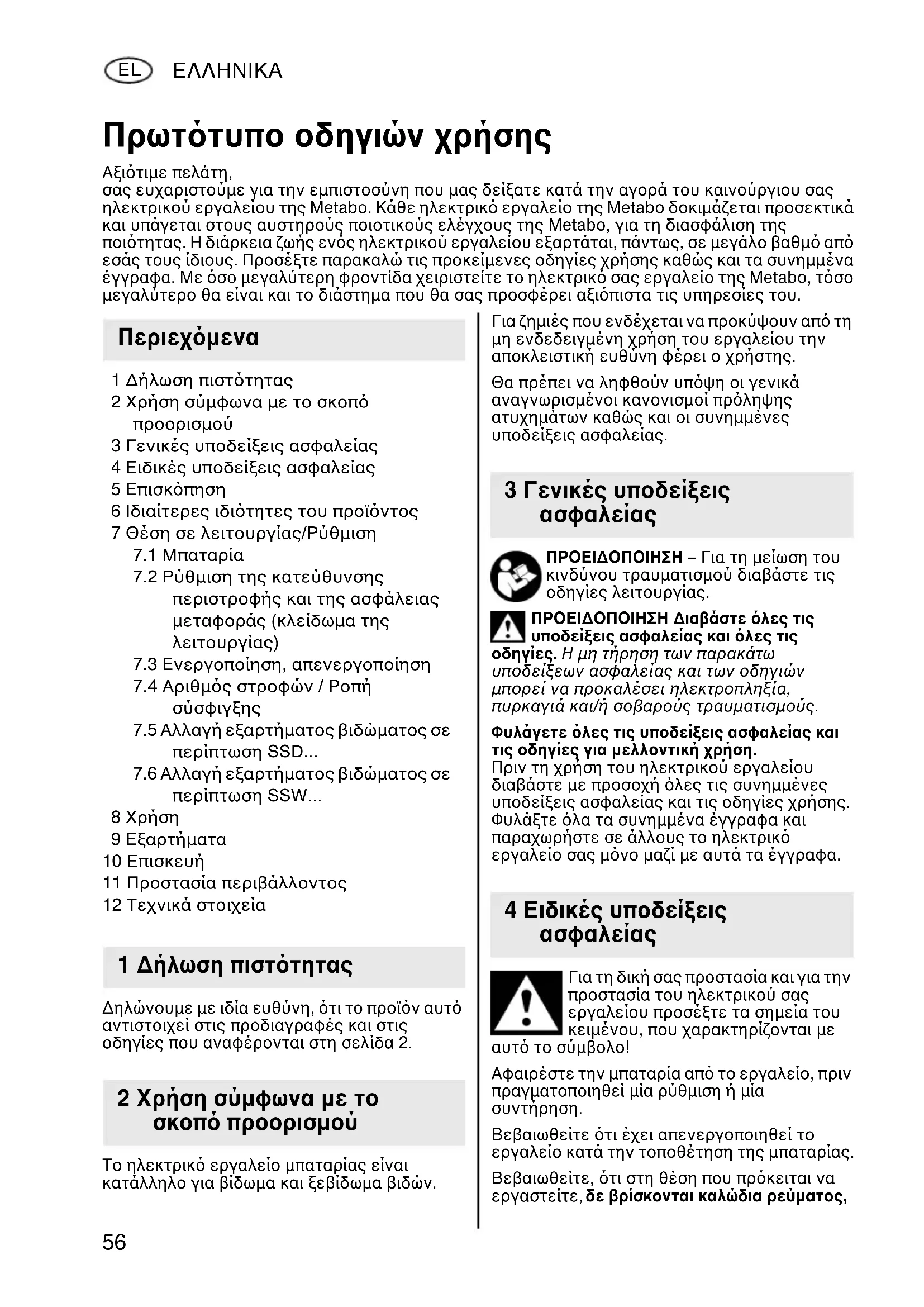

1 Δήλωση πισττητας 2 Χρήση σύμφωνα με το σκοπ

3 Γενικές υποδείξεις ασφαλείας 4 Ειδικές υποδείξεις ασφαλείας 5 Επισκπηση 6 Ιδιαίτερες ιδιτητες του προϊντος 7 Θέση σε λειτουργίας/Ρύθμιση

7.2 Ρύθμιση της κατεύθυνσης

περιστροφής και της ασφάλειας μεταφοράς (κλείδωμα της λειτουργίας)

7.3 Ενεργοποίηση, απενεργοποίηση

7.4 Αριθμς στροφών / Ροπή

7.5 Αλλαγή εξαρτήματος βιδώματος σε

7.6 Αλλαγή εξαρτήματος βιδώματος σε

περίπτωση SSW... 8 Χρήση 9 Εξαρτήματα 10 Επισκευή 11 Προστασία περιβάλλοντος 12 Τεχνικά στοιχεία Δηλώνουμε με ιδία ευθύνη, τι το προϊν αυτ αντιστοιχεί στις προδιαγραφές και στις οδηγίες που αναφέρονται στη σελίδα 2. Το ηλεκτρικ εργαλείο μπαταρίας είναι κατάλληλο για βίδωμα και ξεβίδωμα βιδών. Για ζημιές που ενδέχεται να προκύψουν απ τη μη ενδεδειγμένη χρήση του εργαλείου την αποκλειστική ευθύνη φέρει ο χρήστης. Θα πρέπει να ληφθούν υπψη οι γενικά αναγνωρισμένοι κανονισμοί πρληψης ατυχημάτων καθώς και οι συνημμένες υποδείξεις ασφαλείας. ΠΡΟΕΙΔΟΠΟΙΗΣΗ – Για τη μείωση του κινδύνου τραυματισμού διαβάστε τις οδηγίες λειτουργίας. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Διαβάστε λες τις υποδείξεις ασφαλείας και λες τις

Η μη τήρηση των παρακάτω υποδείξεων ασφαλείας και των οδηγιών μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς τραυματισμούς. Φυλάγετε λες τις υποδείξεις ασφαλείας και τις οδηγίες για μελλοντική χρήση. Πριν τη χρήση του ηλεκτρικού εργαλείου διαβάστε με προσοχή λες τις συνημμένες υποδείξεις ασφαλείας και τις οδηγίες χρήσης. Φυλάξτε λα τα συνημμένα έγγραφα και παραχωρήστε σε άλλους το ηλεκτρικ εργαλείο σας μνο μαζί με αυτά τα έγγραφα. Για τη δική σας προστασία και για την προστασία του ηλεκτρικού σας εργαλείου προσέξτε τα σημεία του κειμένου, που χαρακτηρίζονται με αυτ το σύμβολο! Αφαιρέστε την μπαταρία απ το εργαλείο, πριν πραγματοποιηθεί μία ρύθμιση ή μία

Βεβαιωθείτε τι έχει απενεργοποιηθεί το εργαλείο κατά την τοποθέτηση της μπαταρίας. Βεβαιωθείτε, τι στη θέση που πρκειται να εργαστείτε, δε βρίσκονται καλώδια ρεύματος, Πρωττυπο οδηγιών χρήσης Αξιτιμε πελάτη, σας ευχαριστούμε για την εμπιστοσύνη που μας δείξατε κατά την αγορά του καινούργιου σας ηλεκτρικού εργαλείου της Metabo. Κάθε ηλεκτρικ εργαλείο της Metabo δοκιμάζεται προσεκτικά και υπάγεται στους αυστηρούς ποιοτικούς ελέγχους της Metabo, για τη διασφάλιση της ποιτητας. Η διάρκεια ζωής ενς ηλεκτρικού εργαλείου εξαρτάται, πάντως, σε μεγάλο βαθμ απ εσάς τους ίδιους. Προσέξτε παρακαλώ τις προκείμενες οδηγίες χρήσης καθώς και τα συνημμένα έγγραφα. Με σο μεγαλύτερη φροντίδα χειριστείτε το ηλεκτρικ σας εργαλείο της Metabo, τσο μεγαλύτερο θα είναι και το διάστημα που θα σας προσφέρει αξιπιστα τις υπηρεσίες του.

1 Δήλωση πισττητας 2 Χρήση σύμφωνα με το σκοπ προορισμού 3 Γενικές υποδείξεις

4 Ειδικές υποδείξεις

σωλήνες νερού ή αερίου (π.χ. με τη βοήθεια ενς ανιχνευτή μετάλλων). *ταν εκτελείτε εργασίες, στις οποίες το εξάρτημα εργασίας μπορεί να συναντήσει καλυμμένους ηλεκτρικούς αγωγούς, κρατάτε το εργαλείο απ τις μονωμένες επιφάνειες

Η επαφή μ’ έναν ηλεκτροφρο αγωγ μπορεί να θέσει επίσης τα μεταλλικά μέρη του εργαλείου υπ τάση και να προκαλέσει μια ηλεκτροπληξία. Προστατέψτε τις μπαταρίες απ την

Μην εκθέτετε τις μπαταρίες στη φωτιά! Μη χρησιμοποιείτε καμία ελαττωματική ή παραμορφωμένη μπαταρία! Μην ανοίγετε τις μπαταρίες! Μην ακουμπάτε ή βραχυκυκλώνετε τις επαφές των μπαταριών! Απ τις ελαττωματικές μπαταρίες ιντων λιθίου (Li-Ion) μπορεί να εξέλθει ένα καυστικ υγρ! Σε περίπτωση που χυθεί το υγρ της μπαταρίας και έρθει σε επαφή με το δέρμα σας, ξεπλύνετε το δέρμα σας αμέσως με πολύ νερ. Σε περίπτωση που πέσει υγρ της μπαταρίας στα μάτια σας, πλύνετε τα μάτια σας με καθαρ νερ και πηγαίνετε χωρίς καθυστέρηση στο γιατρ! Επιτρέπεται να χρησιμοποιηθούν μνο εξαρτήματα βιδώματος, που είναι κατάλληλα για κρουστικά κατσαβίδια. Προσοχή κατά το βίδωμα μακριών βιδών, κίνδυνος θραύσης. Τοποθετείτε το εργαλείο πάνω στη βίδα μνο απενεργοποιημένο. Σε περίπτωση που πρκειται να εργαστείτε για μεγαλύτερο χρονικ διάστημα, φορέστε οπωσδήποτε ωτασπίδες. Η επίδραση για μεγαλύτερο χρονικ διάστημα υψηλής ηχητικής στάθμης μπορεί να οδηγήσει σε βλάβη της ακοής. Δεν επιτρέπεται να γίνεται επεξεργασία υλικών, που επεξεργαζμενα δημιουργούν επικίνδυνες για την υγεία σκνες ή ατμούς (π.χ. αμίαντος). Φωτοδίοδος LED (6): Μην παρατηρείτε την ακτίνα της φωτοδιδου (LED) απευθείας με οπτικά ργανα, κατηγορία LED 1M, ταξινομημένη κατά DIN EN 60825-1: 2003, μήκος κύματος: 400-700 nm, 300 Js. Βλέπε σελίδα 3 (παρακαλώ ξεδιπλώστε). 1 Υποδοχή καρέ για καρυδάκια*

Υποδοχή εσωτερικού εξαγώνου για

εξαρτήματα βιδώματος* 3 Δακτύλιος ασφάλισης* 4 Διακπτης αλλαγής της κατεύθυνσης περιστροφής / Ασφάλεια μεταφοράς 5 Πληκτροδιακπτης 6Φωτοδίοδος LED Για εργασίες σε θέσεις με κακ φωτισμ. Η φωτοδίοδος LED ανάβει σε περίπτωση ενεργοποιημένου εργαλείου. 7 Πλήκτρο για την προεπιλογή της βαθμίδας του αριθμού στροφών/της ροπής

8 Μπαταρία 9 Πλήκτρο για την απασφάλιση της

10 Πλήκτρο ένδειξης της χωρητικτητας 11 Ένδειξη χωρητικτητας και σήμανσης

• ανάλογα τον εξοπλισμ / ανάλογα το

Το κρουστικ κατσαβίδι μπαταρίας χαρακτηρίζεται κυρίως για την εργασία με ελάχιστο "κλτσημα" στις υψηλές ροπές στρέψης. Αυτή η μλις αισθητή δύναμη αντίδρασης επιτυγχάνεται απ έναν περιστροφικ/κρουστικ μηχανισμ, ο οποίος είναι σχεδιασμένος για αριστερστροφη και δεξιστροφη λειτουργία. Αφαιρέστε την μπαταρία απ το εργαλείο, πριν πραγματοποιηθεί μία ρύθμιση ή μία συντήρηση. Βεβαιωθείτε τι έχει απενεργοποιηθεί το εργαλείο κατά την τοποθέτηση της μπαταρίας.

Φορτίστε την μπαταρία πριν απ τη χρήση (8). Φορτίστε ξανά την μπαταρία σε περίπτωση πτώσης της ισχύος. 5Επισκπηση 6 Ιδιαίτερες ιδιτητες του

7 Θέση σε λειτουργίας/

Η ιδανική θερμοκρασία φύλαξης βρίσκεται μεταξύ 10°C και 40°C. Οι μπαταρίες ιντων λιθίου “Li-Power” έχουν μια ένδειξη χωρητικτητας και σήμανσης (11): - Πατήστε το πλήκτρο (10) και η κατάσταση φρτισης εμφανίζεται μέσω των φωτοδιδων LED. - Tταν μια φωτοδίοδος (LED) αναβοσβήνει, είναι η μπαταρία σχεδν άδεια και πρέπει να επαναφορτιστεί.

Πατήστε το πλήκτρο για την απασφάλιση της μπαταρίας (9) και τραβήξτε έξω την μπαταρία (8) προς τα εμπρς

Τοποθέτηση: Σπρώξτε πάνω την μπαταρία (8) μέχρι να

7.2 Ρύθμιση κατεύθυνσης περιστροφής,

ασφάλειας μεταφοράς (κλείδωμα της λειτουργίας) Ο χειρισμς του διακπτη αλλαγής της κατεύθυνσης περιστροφής / της ασφάλειας μεταφοράς (4) επιτρέπεται μνο με ακινητοποιημένο τον κινητήρα! Χειρισμς του διακπτη αλλαγής της κατεύθυνσης περιστροφής / της ασφάλειας μεταφοράς (4). R = Ρυθμισμένο δεξιστροφα (βίδωμα βιδών) L = Ρυθμισμένο αριστερστροφα (ξεβίδωμα βιδών) 0 = Μεσαία θέση: Ασφάλεια μεταφοράς (κλείδωμα της λειτουργίας)

7.3 Ενεργοποίηση, απενεργοποίηση

Ενεργοποίηση: Πατήστε τον πληκτροδιακπτη (5). Απενεργοποίηση : Αφήστε τον πληκτροδιακπτη (5) ελεύθερο.

Αριθμς στροφών / Ροπή σύσφιγξης Ο αριθμς των στροφών και η ροπή σύσφιγξης σχετίζονται άμεσα μεταξύ τους. Tσο μικρτερος είναι ο αριθμς των στροφών, τσο μικρτερη είναι η ροπή σύσφιγξης. Η ροπή σύσφιγξης επηρεάζεται με 2 τρπους:

1) Προεπιλογή μέγιστης

Πατώντας το πλήκτρο (7), μπορείτε να επιλέξετε μεταξύ 3 βαθμίδων ροπής σύσφιγξης. Οι μέγιστες ροπές σύσφιγξης αναφέρονται στον πίνακα στη σελίδα 2

μεγ.,I , M μεγ.,II , M μεγ.,III

Με ένα σύντομο άναμμα του πλήκτρου (7) εμφανίζεται, ποια βαθμίδα είναι ρυθμισμένη. Π.χ.: Ένα διπλ σύντομο άναμμα σημαίνει, τι είναι ρυθμισμένη η βαθμίδα II.

2) Συνεχής αλλαγή της ροπής σύσφιγξης:

Ο αριθμς στροφών και η ροπή σύσφιγξης μπορούν να αλλάζουν συνεχώς, πατώντας κάθε φορά με διαφορετική δύναμη τον πληκτροδιακπτη (5) και έτσι να προσαρμζονται στις συνθήκες εργασίας.

Εξακριβώστε τη σωστή ρύθμιση μ’ ένα δοκιμαστικ βίδωμα.

Αλλαγή εξαρτήματος βιδώματος

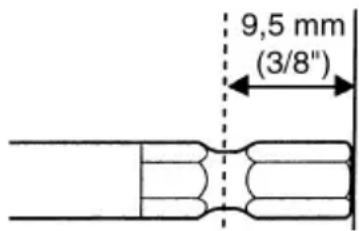

SSD... Τοποθέτηση του εξαρτήματος βιδώματος: Σπρώξτε το δακτύλιο ασφάλισης (3) προς τα εμπρς και τοποθετήστε το εξάρτημα βιδώματος μέχρι τέρμα. Αφήστε το δακτύλιο ασφάλισης (3) ελεύθερο. Ελέγξτε τη σωστή προσαρμογή, τραβώντας το εξάρτημα βιδώματος. Αφαίρεση του εξαρτήματος βιδώματος: Σπρώξτε το δακτύλιο ασφάλισης (3) προς τα εμπρς και αφαιρέστε το εξάρτημα βιδώματος. Χρησιμοποιείτε μνο εξαρτήματα βιδώματος, που έχουν τέτοια άκρα βυσμάτωσης: Το χρησιμοποιούμενο εξάρτημα βιδώματος πρέπει να ταιριάζει στη βίδα. Ένα χαλασμένο εξάρτημα βιδώματος δεν επιτρέπεται να χρησιμοποιηθεί.

Αλλαγή εξαρτήματος βιδώματος

SSW... Τοποθέτηση του εξαρτήματος βιδώματος: Σπρώξτε το καρυδάκι μέχρι τέρμα στην υποδοχή καρέ (1). Αφαίρεση του εξαρτήματος βιδώματος: Αφαιρέστε το καρυδάκι απ την υποδοχή καρέ (1). Το χρησιμοποιούμενο εξάρτημα βιδώματος πρέπει να ταιριάζει στη βίδα. 17026933_0311 SSW SSD 14_4 18.book Seite 58 Mittwoch, 9. März 2011 1:55 13ΕΛΛΗΝΙΚΑ

Ένα χαλασμένο εξάρτημα βιδώματος δεν επιτρέπεται να χρησιμοποιηθεί. Κρατάτε το εργαλείο κάθετα πάνω στη βίδα. Η διαδικασία του βιδώματος αποτελείται απ 2 μέρη: Βίδωμα της βίδας

σφίξιμο της βίδας με τον κρουστικ μηχανισμ. Η ροπής σύσφιγξης εξαρτάται απ τη διάρκεια της κρούσης. Μετά περίπου 5 δευτερλεπτα διάρκεια κρούσης έχει επιτευχθεί η μέγιστη ροπή

Η πορεία της ροπής σύσφιγξης εξαρτάται απ την περίπτωση εφαρμογής: Στο σκληρ βίδωμα (βιδώματα σε σκληρά υλικά, πως π.χ. μέταλλο) επιτυγχάνεται η μέγιστη ροπή σύσφιγξης ήδη μετά απ μια σύντομη διάρκεια κρούσης (a). Στο απαλ βίδωμα (βιδώματα σε μαλακ υλικ, πως π.χ. ξύλο) είναι απαραίτητη μια μεγαλύτερη διάρκεια κρούσης (b). Σύσταση: Εξακριβώστε τη σωστή διάρκεια κρούσης μ’ ένα δοκιμαστικ βίδωμα.

επιτευχθεί η μέγιστη ροπή στρέψης ήδη με μια διάρκεια κρούσης μικρτερη απ 0,5 δευτερλεπτα. - Γι' αυτν το λγο παρακολουθείτε ακριβώς τη διάρκεια της διαδικασίας βιδώματος. - Επιλέξτε στο πλήκτρο (7) μια κατάλληλη μέγιστη ροπή σύσφιγξης (βλέπε στο κεφάλαιο 7.4). - Ρυθμίστε προσεκτικά τη ροπή σύσφιγξης, εξασκώντας μια λιγτερο ή περισστερο ισχυρή πίεση πάνω στον πληκτροδιακπτη (5), για να μην υποστεί ζημιά η βίδα ή να μην κοπεί η κεφαλή της βίδας. Χρησιμοποιείστε αποκλειστικά γνήσια εξαρτήματα της Metabo. Για την επιλογή των σωστών εξαρτημάτων αναφέρετε παρακαλώ στον αντιπρσωπ σας τον ακριβή τύπο του ηλεκτρικού εργαλείου σας. Βλέπε σελίδα 4. AΦορτιστές B Μπαταρίες διαφορετικής χωρητικτητας Χρησιμοποιείτε μνο μπαταρίες με μια τάση κατάλληλη για το ηλεκτρικ σας

C Εξαρτήματα βιδώματος D Σετ καρυδάκια 1/2“ Οι επισκευές των ηλεκτρικών εργαλείων επιτρέπεται να διενεργούνται μνον απ ηλεκτροτεχνίτες! Με ηλεκτρικά εργαλεία Metabo που έχουν ανάγκη επισκευής απευθυνθείτε παρακαλώ στην αντίστοιχη αντιπροσωπία της Metabo. Διευθύνσεις βλέπε www.metabo.com. Τους καταλγους ανταλλακτικών μπορείτε να τους κατεβάσετε στη διεύθυνση www.metabo.com. Οι συσκευασίες της Metabo είναι 100% ανακυκλώσιμες. Τα άχρηστα ηλεκτρικά εργαλεία και εξαρτήματα περιέχουν μεγάλες ποστητες πολύτιμων πρώτων υλών και συνθετικών υλικών, που μπορούν να υποβληθούν επίσης σε ανακύκλωση. Αυτές οι οδηγίες χρήσης είναι τυπωμένες σε χαρτί που δεν έχει επεξεργαστεί με χλώριο. Οι μπαταρίες δεν επιτρέπεται να πεταχτούν στα οικιακά απορρίμματα! Επιστρέψτε τις χαλασμένες ή τις χρησιμοποιημένες μπαταρίες στον αντιπρσωπο της Metabo! Μη ρίχνετε τις μπαταρίες στο νερ! Μνο για τις χώρες της ΕΕ: Μην πετάτε τα ηλεκτρικά εργαλεία στα οικιακά απορρίJJατα! Σύμφωνα Jε την Ευρωπαϊκή Οδηγία 2002/96/ΕΚ περί ηλεκτρικών και ηλεκτρονικών συσκευών και την ενσωJάτωσή της στο εθνικ δίκαιο, τα ηλεκτρικά εργαλεία πρέπει να συλλέγονται ξεχωριστά και να επιστρέφονται για ανακύκλωση Jε τρπο φιλικ προς το περιβάλλον. 8Χρήση 9 Εξαρτήματα 10 Επισκευή 11 Προστασία περιβάλλοντος 17026933_0311 SSW SSD 14_4 18.book Seite 59 Mittwoch, 9. März 2011 1:55 1360

Πριν την απσυρση εκφορτίστε την μπαταρία στο ηλεκτρικ εργαλείο. Ασφαλίστε τις επαφές απ τυχν βραχυκύκλωμα (π.χ. μονώστε τις με αυτοκλλητη ταινία). Διευκρινίσεις σχετικά με τα στοιχεία στη σελίδα 2. Διατηρούμε το δικαίωμα για αλλαγές, που εξυπηρετούν την τεχνική προδο. U = Τάση της μπαταρίας

= Αριθμς στροφών χωρίς φορτίο s = Αριθμς κρούσεων H = Υποδοχή εξαρτήματος του

m = Βάρος (με τη μικρτερη μπαταρία)

μεγ., I = μεγ. ροπή σύσφιγξης (βαθμίδα I)

μεγ., II = μεγ. ροπή σύσφιγξης (βαθμίδα II)

μεγ.., III = μεγ. ροπή σύσφιγξης (βαθμίδα III) Συνολική τιμή κραδασμών (ανυσματικ άθροισμα τριών κατευθύνσεων) υπολογισμένη σύμφωνα με το πρτυπο EN 60745:

= Τιμή εκπομπής κραδασμών (βίδωμα με κρούση)

= Ανασφάλεια (ταλάντωση) Η στάθμη ταλαντώσεων που αναφέρεται σε αυτές τις υποδείξεις έχει μετρηθεί σύμφωνα με μια τυποποιημένη στο πρτυπο EN 60745 μέθοδο μέτρησης και μπορεί να χρησιμοποιηθεί για τη σύγκριση των ηλεκτρικών εργαλείων μεταξύ τους. Η μέθοδος είναι επίσης κατάλληλη για μια προσωρινή εκτίμηση του φρτου των ταλαντώσεων. Η αναφερμενη στάθμη ταλαντώσεων εκπροσωπεί τις κύριες εφαρμογές του ηλεκτρικού εργαλείου. Tταν μως το ηλεκτρικ εργαλείο χρησιμοποιηθεί για άλλες εφαρμογές, με αποκλίνοντα εξαρτήματα ή με ανεπαρκή συντήρηση, μπορεί να αποκλίνει η στάθμη των ταλαντώσεων. Αυτ μπορεί να αυξήσει σημαντικά το φρτο των ταλαντώσεων για λο το χρονικ διάστημα της

Για μια ακριβή εκτίμηση του φρτου των ταλαντώσεων θα πρέπει να ληφθούν υπψη επίσης και οι χρνοι, στους οποίους το εργαλείο είναι απενεργοποιημένο ή λειτουργεί, αλλά δε βρίσκεται πραγματικά σε χρήση. Αυτ μπορεί να μειώσει σημαντικά το φρτο των ταλαντώσεων για λο το χρονικ διάστημα της εργασίας. Καθορίστε πρσθετα μέτρα ασφαλείας για την προστασία του χειριστή απ την επίδράση των ταλαντώσεων, πως για παράδειγμα: Συντήρηση του ηλεκτρικού εργαλείου και των εξαρτημάτων εργασίας, διατήρηση των χεριών ζεστών, οργάνωση της πορείας των εργασιών. Τυπικές ηχητικές στάθμες Α:

= Στάθμη ηχητικής πίεσης

= Στάθμη ηχητικής ισχύος

= Ανασφάλεια (ηχητική στάθμη) Χρησιμοποιείτε προστασία ακοής (ωτασπίδες)! Οι τιμές μετρήθηκαν σύμφωνα με το πρτυπο EN 60745. Τα αναφερμενα τεχνικά στοιχεία εννοούνται με ανοχές (σύμφωνα με τις εκάστοτε ισχύουσες τεχνικές προδιαγραφές). 12 Τεχνικά στοιχεία 17026933_0311 SSW SSD 14_4 18.book Seite 60 Mittwoch, 9. März 2011 1:55 13MAGYAR
