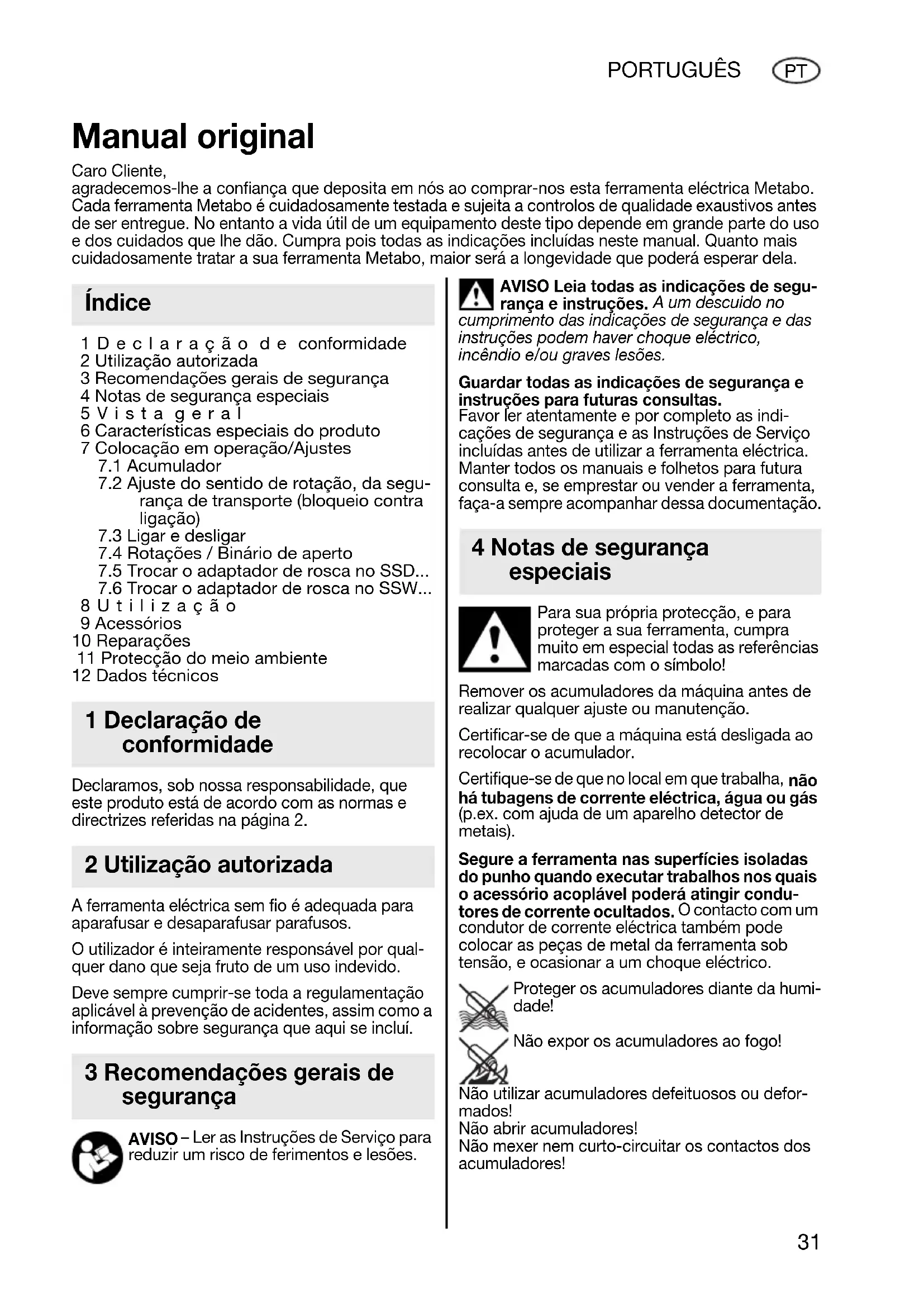

MANUAL DE UTILIZADOR SSW 144 LT METABO
agradecemos-lhe a confiança que deposita em nós ao comprar-nos esta ferramenta eléctrica Metabo. Cada ferramenta Metabo é cuidadosamente testada e sujeita a controlos de qualidade exaustivos antes de ser entregue. No entanto a vida útil de um equipamento deste tipo depende em grande parte do uso e dos cuidados que lhe dão. Cumpra pois todas as indicações incluídas neste manual. Quanto mais cuidadosamente tratar a sua ferramenta Metabo, maior será a longevidade que poderá esperar dela.
Índice
1 Declaração de conformidade
2 Utilização autorizada
3 Recomendações gerais de segurança
4 Notas de segurança especiais
5 Vista geral
6 Características especiais do produto
7 Colocação em operação/Ajustes
7.1 Acumulador
7.2 Ajuste do sentido de rotação, da segurança de transporte (bloqueio contra ligação)
7.3 Ligar e desligar
7.4 Rotações / Binário de aperto
7.5 Trocar o adaptador de rosca no SSD...
7.6 Trocar o adaptador de rosca no SSW...
8 Utilização
9 Acessórios
10 Reparações
11 Protecção do meio ambiente
12 Dados técnicos
1 Declaração de conformidade
Declaramos, sob nossa responsabilidade, que este produto está de acordo com as normas e directrizes referidas na página 2.
2 Utilização autorizada
A ferramenta eléctrica sem fio é adequada para aparafusar e desaparafusar parafusos.
O utilizador é inteiramente responsável por qualquer dano que seja fruto de um uso indevido.
Deve sempre cumprir-se toda a regulamentação aplicável à prevenção de acidentes, assim como a informação sobre segurança que aqui se incluí.
3 Recomendações gerais de segurança
AVISO – Ler as Instruções de Serviço para reduzir um risco de ferimentos e lesões.
AVISO Leia todas as indicações de segurança e instruções. A um descuido no cumprimento das indicações de segurança e das instruções podem haver choque eléctrico, incêndio e/ou graves lesões.
Guardar todas as indicações de segurança e instruções para futuras consultas.
Favor ler atentamente e por completo as indicações de segurança e as Instruções de Serviço incluídas antes de utilizar a ferramenta eléctrica. Manter todos os manuais e folhetos para futura consulta e, se emprestar ou vender a ferramenta, faça-a sempre acompanhar dessa documentação.
4 Notas de segurança especiais
Para sua própria protecção, e para proteger a sua ferramenta, cumpra muito em especial todas as referências marcadas com o símbolo!
Remover os acumuladores da máquina antes de realizar qualquer ajuste ou manutenção.
Certificar-se de que a máquina está desligada ao recolocar o acumulador.
Certifique-se de que no local em que trabalha, não há tubagens de corrente eléctrica, água ou gás (p.ex. com ajuda de um aparelho detector de metais).
Segure a ferramenta nas superfícies isoladas do punho quando executar trabalhos nos quais o acessório acoplável poderá atingir condu- tores de corrente ocultados. O contacto com um condutor de corrente eléctrica também pode colocar as peças de metal da ferramenta sob tensão, e ocasionar a um choque eléctrico.
Proteger os acumuladores diante da humidade!
Não expor os acumuladores ao fogo!
Não utilizar acumuladores defeituosos ou deformados!
Não abrir acumuladores!
Não mexer nem curto-circuitar os contactos dos acumuladores!
De acumuladores defeituosos de Li-Ion pode sair um líquido levemente ácido, inflamável!
Caso escapar líquido dos acumuladores e entrar em contacto com a pele, deve lavar imediatamente com muita água. Se o
líquido dos acumuladores entrar em contacto com os olhos, lave-os com água limpa e consulte imediatamente um médico!
Só devem ser usados adaptadores de rosca adequados para berbequins de percussão.
Cuidar ao aparafusar parafusos compridos, perigo de deslize.
Posicione a ferramenta somente desligada sobre o parafuso.
Use um protector auricular sempre que trabalhe por períodos prolongados. Uma sujeição prolongada a elevados níveis de ruído pode ocasionar problemas de audição.
Matérias que durante o tratamento geram pós ou vapores nocivos à saúde (p.ex. asbesto) não devem ser tratados.
Lâmpada LED (6): Não observar a irradiação do LED directamente com instrumentos ópticos, classe LED 1M, classificado conforme DIN EN 60825-1: 2003, comprimento da onda: 400-700 nm; 300 µs.
5 Vista gera
1 Assento quadrado para encaixes*
2 Assento interior sextavado para adapta-
dores de rosca sextavados*
3 Casquilho de travamento*
4 Comutador do sentido de rotação / segurança de transporte
5 G a t i l h o
6 Lâmpada LED
Para operações em locais mal iluminados.
A lâmpada LED acende quando a ferramenta estiver ligada.
7 Tecla para pré-selecção de rotações/nível do binário de aperto
8 Acumulador
9 Tecla para desbloqueio dos acumuladores
10 Tecla da indicação de capacidade
11 Indicação de capacidade e sinalizador * conforme equipamento / conforme modelo
6 Características especiais do produto
O berbequim de percussão sem fio destaca-se especialmente pela minimização de contragolpes durante os trabalhos com altos binários. Esta força de reacção quase não perceptível, é atingida através de um mecanismo de impacto de rotação, concebido tanto para a rotação esquerda como para a direita.
7 Colocação em operação/Ajustes
Remover os acumuladores da máquina antes de realizar qualquer ajuste ou manu- ão. Certificar-se de que a máquina está desli- ao recolocar o acumulador.
7.1 Acumulador
Antes da sua utilização, deve carregar o acumulador (8).
Recarregar o acumulador quando notar um perda de rendimento.
A temperatura optimizada para armazenagem é entre 10°C e 40°C.
Acumuladores Li-Ion "Li-Power" possuem um sinalizador e um indicador de capacidade (11):
- Premer a tecla (10), e o estado de carga será indicado pelas lâmpadas LED.
- Assim que uma lâmpada LED piscar, o acumulador está quase vazio e deve ser recarregado.
Retirar:
Premer a tecla para desbloqueio do acumulador (9) e retirar o acumulador (8) pela frente.
Inserir:
Inserir o acumulador (8) até o seu engate.
7.2 Ajuste do sentido de rotação, da segurança de transporte (bloqueio de ligação)
Activar o comutador do sentido de rotação / segurança de transporte (4) apenas com o motor em paralisação!
Activar o comutador do sentido de rotação / a segurança de transporte (4).
R = Ajuste de rotação direita (enroscar parafusos)
L = Ajuste de rotação esquerda (desenroscar parafusos)
0 = Posição do meio: segurança de transporte ajustado (bloqueio de ligação)
7.3 Ligar e desligar
Ligar: Premer o gatilho (5).
Desligar: Soltar o gatilho (5).
7.4 Rotações / Binário de aperto
Rotações e binário de aperto possuem uma directa coerência. Quanto menor as rotações tanto menor o binário de aperto.
O binário de aperto é influenciado de duas maneiras:
1) Pré-selecção do máximo binário de aperto.
Premendo a tecla (7), pode seleccionar entre 3 níveis de binário de aperto. Os máximos binários de aperto encontram-se relacionados na tabela, página 2 (M max.,I , M max.,II , M _max.,III ).
Um breve acender da tecla (7) indica o nível ajustado. P.ex.: Um breve acender por 2 vezes significa que foi ajustado o nível II.
2) Alterar o binário de aperto de forma contínua:
As rotações e o binário de aperto podem ser alterados de forma contínua, premendo com mais força ou menos força o gatilho (5), adaptando assim as condições de trabalho.
Recomendação: Apurar o devido ajuste por meio de perfurações de teste.
7.5 Trocar o adaptador de rosca no SSD...
Inserir o adaptador de rosca: Deslizar o casquilho de travamento (3) para frente e inserir o adaptador de rosca até ao batente. Soltar o casquilho de travamento (3).
Puxar no adaptador de rosca para verificar o seu assento correcto.
Retirar o adaptador de rosca: Deslizar o casquilho de travamento (3) para frente e retirar o adaptador de rosca.

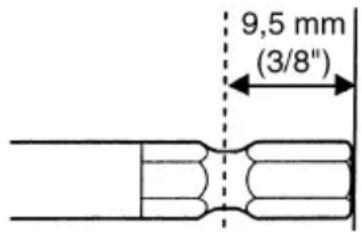

Usar somente adaptadores de rosca que possuem as seguintes hastes de encaixe:
O adaptador de rosca em utilização deve ajustar-se ao parafuso.
Um adaptador de rosca danificado não deve ser utilizado.
7.6 Trocar o adaptador de rosca no SSW...
Inserir o adaptador de rosca: Inserir o encaixe até o batente sobre o assento quadrado (1).
Retirar o adaptador de rosca: Puxar o encaixe do assento quadrado (1).
O adaptador de rosca em utilização deve ajustar-se ao parafuso.
Um adaptador de rosca danificado não deve ser utilizado.
8 Utilização
Manter a máquina na direcção vertical ao para-fuso.
O processo de aparafusamento consiste de 2 partes: aparafusar os parafusos e apertar os parafusos através do mecanismo de impacto.
O binário de aperto depende da duração do impacto.
line
| t(s) | T(Nm) - Curve a | T(Nm) - Curve b | |------|-----------------|-----------------| | 0 | 0 | 0 | | t1 | ~0.8 | ~0.3 | | t2 | ~1.0 | ~0.5 | | t3 | ~1.1 | ~0.7 | | t4 | ~1.2 | ~0.9 | | t5 | ~1.3 | ~1.0 |Após cerca de 5 segundos de duração do impacto, é atingido o maior binário de aperto.
O decorrer do binário depende do caso de aplicação:
em caso de aparafusamento duro (perfurações em materiais duros como p.ex. metais), o binário de aperto máximo é atingido já após breve duração de impacto (a);
em caso de aparafusamento macio (perfurações em materiais macios como p.ex. madeiras), exige-se uma duração de impacto maior (b).
Recomendação: apure a devida duração de impacto através de perfurações de teste.
Atenção! Em parafusos pequenos, o binário máximo já pode ser atingido após menos de 0,5 segundos de duração de impacto.
- Portanto sempre controle bem a duração do processo de aparafusamento.
- Na tecla (7) deve seleccionar um binário de aperto adequado (consultar Capítulo 7.4).
- Ajustar o binário de aperto através da aplicação de uma força maior ou menor sobre o gatilho (5), para não danificar o parafuso ou arrancar a cabeça do parafuso.
9 Acessórios
Utilizar apenas acessórios Metabo genuínos.
Para que o distribuidor possa seleccionar o acessório adequado, tem de saber o modelo exacto da sua ferramenta eléctrica.
Consultar página 4.
A Carregadores
B Conjunto de acumuladores de diversas capacidades
Use somente conjunto de acumuladores com a tensão correspondente à sua ferra-
menta eléctrica.
C Adaptadores de rosca
D Jogo de chaves de caixa 1/2"
10 Reparações
As reparações de ferramentas eléctricas deste tipo apenas podem ser efectuadas por pal qualificado!
Quando possuir ferramentas eléctricas Metabo que necessitem de reparos, dirija-se à Representação Metabo. Os endereços poderá encontrar sob www.metabo.com.
Listas de peças sobressalentes poderá descarregar do site www.metabo.com.
11 Protecção do meio ambiente
As embalagens da Metabo são 100% recicláveis.
Ferramentas eléctricas sem possibilidade de reparação e acessórios contém uma apreciável quantidade de matéria-prima e plásticos que também podem ser incluídos em um processo de reciclagem.
Estas instruções foram impressas em papel reciclado.
Não deitar acumuladores no lixo caseiro!
Devolva os conjuntos acumuladores usados ou com defeito a um distribuidor Metabo!
Não jogar os conjuntos de acumuladores na água!
Só para países da UE: Não deitar as ferramentas eléctricas no lixo doméstico! De acordo com a directriz europeia 2002/96/
CE sobre equipamentos eléctricos e electrónicos usados e na conversão ao direito nacional, as ferramentas eléctricas usadas devem ser recolhidas em separado e entregues a uma reciclagem ecologicamente correcta.
Descarregar o acumulador na ferramenta eléctrica antes de a entregar a uma reciclagem. Proteger os contactos contra curto-circuitos (p.ex. isolar com fita colante).
12 Dados técnicos
Há mais notas explicativas na página 2.
Reserva-se o direito de proceder a alterações devidas ao progresso tecnológico.
U = Tensão dos acumuladores
n_0 = Rotação em vazio
H = Fixação da ferramenta da máquina
M_max..1 = máx. binário de aperto (nível I)
M_max, = máx. binário de aperto (nível II)
M_max., III = máx. binário de aperto (nível III)
Valor total de vibrações (soma vectorial de três direcções) averiguado conforme norma EN 60745:
a_h = Valor da emissão de vibrações (aparafusar por percussão)
K_n = Insegurança (vibração)
O nível de vibrações indicado nestas instruções foi medido de acordo com um processo de medição padronizado na norma EN 60745, podendo ser utilizado para a comparação de ferramentas eléctricas. O mesmo adequa-se também para uma avaliação provisória do impacto de vibrações.
O nível de vibrações indicado representa as aplicações principais da ferramenta eléctrica. Porém, se a ferramenta eléctrica for aplicada para outros fins, com outros acessórios acopláveis ou com insuficiente manutenção, o nível de vibração pode variar. O mesmo pode aumentar consideravelmente o impacto de vibrações durante todo o período de operação.
Para uma avaliação exacta do impacto de vibrações também deverá considerar-se os tempos em que o aparelho fica desligado ou aquando ligado, porém não em operação. Isto pode reduzir nitidamente o impacto de vibrações durante todo o período de operação.
Determine medidas de segurança adicionais para proteger o operador diante das acções de vibrações, como por exemplo: manutenção da ferramenta eléctrica e dos acessórios acopláveis, manter quente as mãos, organização de sequências de operação.
Valores típicos e ponderados pela escala A para o ruído:
L_pA = Nível de pressão sonora
L_WA = Nível de energia sonora
K_pA, K_WA = Insegurança (ruído)
Utilizar protecções auriculares.
Valores medidos de acordo com a norma EN 60745. Os dados técnicos indicados são tolerantes (de acordo com os padrões válidos individuais).
