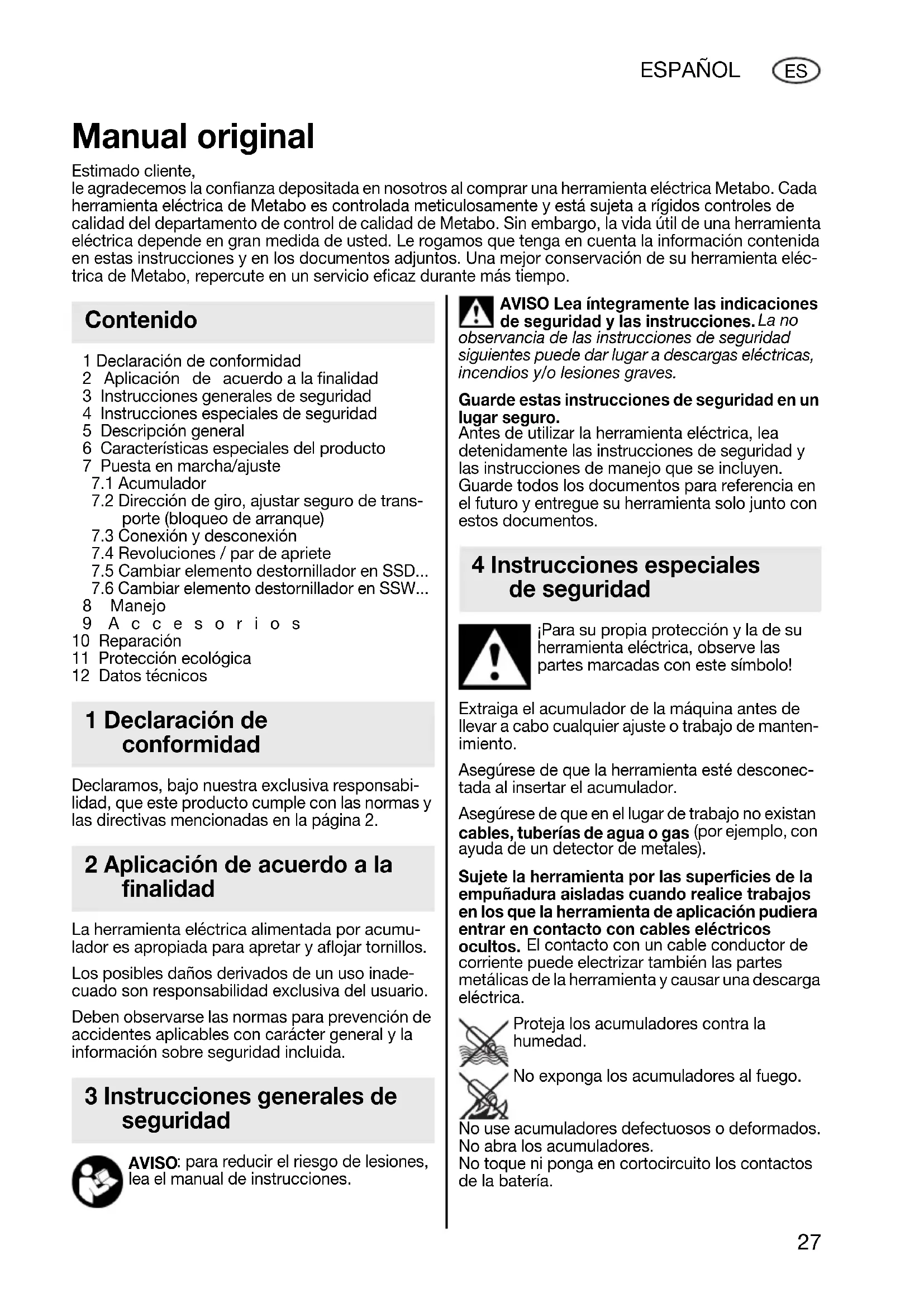

MANUAL DE USUARIO SSW 144 LT METABO
le agradecemos la confianza depositada en nosotros al comprar una herramienta eléctrica Metabo. Cada herramienta eléctrica de Metabo es controlada meticulosamente y está sujeta a rígidos controles de calidad del departamento de control de calidad de Metabo. Sin embargo, la vida útil de una herramienta eléctrica depende en gran medida de usted. Le rogamos que tenga en cuenta la información contenida en estas instrucciones y en los documentos adjuntos. Una mejor conservación de su herramienta eléctrica de Metabo, repercute en un servicio eficaz durante más tiempo.
Contenido
1 Declaración de conformidad
2 Aplicación de acuerdo a la finalidad
3 Instrucciones generales de seguridad
4 Instrucciones especiales de seguridad
5 Descripción general
6 Características especiales del producto
7 Puesta en marcha/ajuste
7.1 Acumulador
7.2 Dirección de giro, ajustar seguro de transporte (bloqueo de arranque)
7.3 Conexión y desconexión
7.4 Revoluciones / par de apriete
7.5 Cambiar elemento destornillador en SSD...
7.6 Cambiar elemento destornillador en SSW...
8 Manejo
9 A c c e s o r i o s
10 Reparación
11 Protección ecológica
12 Datos técnicos
1 Declaración de conformidad
Declaramos, bajo nuestra exclusiva responsabilidad, que este producto cumple con las normas y las directivas mencionadas en la página 2.
2 Aplicación de acuerdo a la finalidad
La herramienta eléctrica alimentada por acumulador es apropiada para apretar y aflojar tornillos.
Los posibles daños derivados de un uso inadecuado son responsabilidad exclusiva del usuario.
Deben observarse las normas para prevención de accidentes aplicables con carácter general y la información sobre seguridad incluida.
3 Instrucciones generales de seguridad
AVISO: para reducir el riesgo de lesiones, lea el manual de instrucciones.
AVISO Lea íntegramente las indicaciones de seguridad y las instrucciones. La no observancia de las instrucciones de seguridad siguientes puede dar lugar a descargas eléctricas, incendios y/o lesiones graves.
Guarde estas instrucciones de seguridad en un lugar seguro.
Antes de utilizar la herramienta eléctrica, lea detenidamente las instrucciones de seguridad y las instrucciones de manejo que se incluyen. Guarde todos los documentos para referencia en el futuro y entregue su herramienta solo junto con estos documentos.
4 Instrucciones especiales de seguridad
¡Para su propia protección y la de su herramienta eléctrica, observe las partes marcadas con este símbolo!
Extraiga el acumulador de la máquina antes de llevar a cabo cualquier ajuste o trabajo de mantenimiento.
Asegúrese de que la herramienta esté desconectada al insertar el acumulador.
Asegúrese de que en el lugar de trabajo no existan cables, tuberías de agua o gas (por ejemplo, con ayuda de un detector de metales).
Sujete la herramienta por las superficies de la empuñadura aisladas cuando realice trabajos en los que la herramienta de aplicación pudiera entrar en contacto con cables eléctricos ocultos. El contacto con un cable conductor de corriente puede electrizar también las partes metálicas de la herramienta y causar una descarga eléctrica.
Proteja los acumuladores contra la humedad.
No exponga los acumuladores al fuego.
No use acumuladores defectuosos o deformados. No abra los acumuladores.
No toque ni ponga en cortocircuito los contactos de la batería.
Puede suceder que acumuladores Li-Ion pierdan un líquido ligeramente ácido e inflamable.
En caso de que salga líquido del acumulador y entre en contacto con la piel enjuague enseguida con mucha agua. En caso de que el líquido entre en contacto con los ojos, lávelos con agua limpia y acuda inmediatamente a un centro médico.
Sólo se deben emplear inserciones apropiadas para atornilladores de percusión.
Precaución al atornillar tornillos largos y peligro de resbalamiento.
Colocar siempre la herramienta desconectada sobre el tornillo.
Si los trabajos duran un período de tiempo prolongado, usar protección para los oídos.
Accionamiento prolongado de ruido puede conllevar a lesiones auditivas.
No pueden trabajarse materiales que produzcan polvo o vapores perjudiciales para la salud (p. ej. asbesto).
Testigo LED (6): no mirar directamente a los LED con instrumentos ópticos. LED de tipo 1M. Clasificado según la norma DIN EN 60825-1: 2003.
Longitud de onda: 400-700 nm; 300 μs.
5 Descripción general
Véase la página 3 (desplegarla).
1 Adaptador cuadrado para dados*
2 Adaptador hexagonal interior para elementos destornilladores hexagonales*
3 Casquillo de bloqueo*
4 Conmutador de inversión de marcha / seguro de transporte
5 Interruptor
6 Luz LED
para trabajar en lugares poco iluminados. La luz LED funciona con la máquina conectada.
7 Botón para preselección del par de giro y de apriete
8 B a t e r í a
9 Tecla para el bloqueo del acumulador
10 Botón del indicador de capacidad
11 Indicador de capacidad y de señal
* según el equipamiento/según el modelo
6 Características especiales del producto
El atornillador de percusión alimentado por acumulador se caracteriza principalmente por funcionar sin causar apenas contragolpes con unos pares de giro elevados. Esta fuerza de reacción prácticamente imperceptible se alcanza mediante un mecanismo rotativo de percusión diseñado tanto para el giro a la izquierda como a la derecha.
7 Puesta en marcha/ajuste
Extraiga el acumulador de la máquina antes de llevar a cabo cualquier ajuste o trabajo de enimiento. Asegúrese de que la herramienta desconectada al insertar el acumulador.
7.1 Batería
Antes de usarlo cargue el (8) acumulador.
En caso de que decaiga la capacidad cargue el acumulador.
La temperatura óptima de almacenaje es entre 10°C y 40°C.
Las baterías de ion litio (Li-Ion) y Li-Power poseen un indicador de capacidad y de señal: (11)
- Pulsar (10) botón y el nivel de carga será indicado por medio de LEDs.
- En caso de que un LED esté tintineando el acumulador está casi descargado y necesita ser cargado.
Retirar:
Pulsar el botón de desbloqueo de la batería (9) y tirar de la batería hacia delante (8).
Colocar:
Empujar la batería (8) hasta que quede encajada.
7.2 Dirección de giro, ajustar seguro de transporte (bloqueo de conexión)
Activar interruptor de dirección de giro / Bloqueo de transporte (4) sólo cuando el motor esté parado.
Activar conmutador de dirección de giro / bloqueo de transporte (4).
R = ajustado el giro a la derecha (apretar tornillos)
L = ajustado el giro a la izquierda (aflojar tornillos)
0 =
Posición media: seguro de transporte (bloqueo de conexión) activado
7.3 Conexión y desconexión
Conexión: pulse el interruptor (5).
Desconectar: soltar interruptor (5).
Revoluciones y par de apriete están en relación directa. Menos revoluciones significan un par de apriete más reducido.
El par de apriete puede ser influido de dos maneras:
1) Preseleccionar par de apriete máximo.
Después de pulsar el botón (7) Usted puede seleccionar entre 3 niveles de par de apriete. El par de apriete máximo se encuentra en una tabla en la página 2 (M max.,I , M max.,II , M _max.,III ).
Por medio de una corta iluminación del botón (7) se indica el nivel en el que se encuentra la máquina. Por ejemplo: el LED resplandece 2 veces significa que la máquina se encuentra en nivel II.
2) Cambiar el par de apriete sin etapas:
Se puede cambiar las revoluciones y el par de apriete pulsando más o menos el interruptor (5) y adaptar la máquina a las condiciones de trabajo.
Sugerencia: Trate de encontrar la configuración correcta por medio de atornillamientos de prueba.
7.5 Cambiar elemento destornillador en SSD...
Fijar elemento destornillador: Empuje el casquillo de bloqueo (3) hacia adelante y ubique el elemento destornillador hasta el tope. (3) Suelte el casquillo de bloqueo.
Compruebe el ajuste correcto de la inserción tirando de ella.
Retirar el elemento destornillador: empuje el casquillo de bloqueo (3) hacia adelante y retire el elemento destornillador.

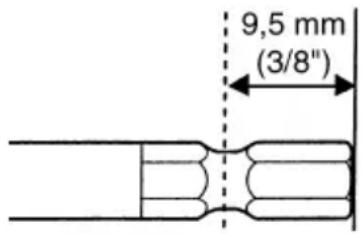

Emplee únicamente inserciones que tengan este gorrón empotrable:
La inserción empleada debe encajar en el tornillo.
No emplee nunca una inserción dañada.
7.6 Cambiar elemento destornillador con SSW...
Fijar elemento destornillador: Ubicar dado hasta el tope del adaptador cuadrado (1).
Retirar elemento destorinillador: Retirar dado del adaptador cuadrado (1).
La inserción empleada debe encajar en el tornillo.
No emplee nunca una inserción dañada.
8 M a n e j o
Sujete la herramienta recta sobre el tornillo.
El proceso de atornillado se compone de dos fases: insertar el tornillo y apretarlo mediante el mecanismo de percusión.
El par de apriete depende de la duración de la percusión.
line
| t(s) | T(Nm) Curve a | T(Nm) Curve b | |------|---------------|---------------| | 0 | 0 | 0 | | t1 | ~0.8 | ~0.3 | | t2 | ~1.0 | ~0.5 | | t3 | ~1.1 | ~0.7 | | t4 | ~1.2 | ~0.9 | | t5 | ~1.3 | ~1.0 |Después de aprox. 5 segundos de duración de percusión se ha alcanzado el máximo par de apriete.
El avance del par de apriete depende de cada caso:
En caso de atornillados duros (atornillados en materiales duros como metal) el par de apriete máximo se alcanza tras un tiempo de percusión breve (a).
En caso de atornillados blandos (atornillados en materiales blandos como madera) se requiere un tiempo de percusión más prolongado (b).
Recomendación: determine la duración correcta de percusión mediante un atornillado de prueba.
¡Atención! En los tornillos pequeños el par de apriete máximo se alcanza en menos de 0,5 segundos de tiempo de percusión.
- Por este motivo, la duración del proceso de atornillado debe controlarse con exactitud.
- Elija con el botón (7) un par de apriete máximo (ver capítulo 7.4).
- Ajuste con cuidado el par de apriete aplicando una presión más o menos fuerte en el interruptor (5) para que no se averíe el tornillo o se rompa el cabezal de tornillos.
9 Accesorios
Use únicamente accesorios Metabo originales.
Para poder elegir el accesorio correcto indique al proveedor la designación exacta de su herramienta.
Véase la página 4.
A Dispositivos de carga
B Acumuladores de diferente capacidad Utilice únicamente acumuladores con la tensión adecuada para su herramienta eléctrica.
C Inserciones de puntas de atornillar
D Juego de llaves tubulares 1/2"
10 Reparación
Las reparaciones de herramientas eléctricas deben estar a cargo exclusivamente de cos electricistas especializados.
En caso de tener una herramienta eléctrica de Metabo que necesite ser reparada, sírvase dirigirse a su representante de Metabo. En la página www.metabo.com encontrará las direcciones necesarias.
En la página web www.metabo.com puede descargar listas de repuestos.
11 Protección ecológica
Los envases Metabo son 100 % reciclables.
Las herramientas eléctricas y sus accesorios fuera de uso contienen grandes cantidades de materia prima y plásticos que también pueden ser reciclados.
Estas instrucciones están impresas en papel blan-queado sin cloro.
Está prohibido tirar los acumuladores junto con la basura doméstica.
Lleve los acumuladores utilizados o defectuosos a su distribuidor de Metabo.
No botar los acumuladores al agua.
Sólo para países de la UE. No tire las herramientas eléctricas a la basura. Según la directiva europea 2002/96/CE sobre resi-
duos de aparatos eléctricos y electrónicos y aplicable por ley en cada país, las herramientas eléctricas usadas se deben recoger por separado y posteriormente llevar a cabo un reciclaje acorde con el medio ambiente.
Antes de eliminar la máquina, descargue la batería que se encuentra en la herramienta eléctrica. Asegurar los contactos contra un cortocircuito (p. ej. con cinta adhesiva).
12 Especificaciones técnicas
Notas explicativas sobre la información de la página 2.
Nos reservamos el derecho a efectuar modificaciones conforme al avance técnico.
U = Tensión del acumulador
n_0 = Número de revoluciones en ralentí
S = número de percusiones
H = Toma de herramientas de la máquina
m = peso (con el acumulador más pequeño)
M_máx. l = par de apriete máximo (nivel l)
M_máx. II = par de apriete máximo (nivel II)
M_máx., III = par de apriete máximo (nivel III)
Valor total de las vibraciones (suma vectorial en tres direcciones) calculado según EN 60745:
a_h = Valor de emisión de vibraciones (tornillo de percusión)
K_n = Inseguridad (vibración)
El nivel de vibración especificado en estas instrucciones se ha medido conforme al protocolo de medición establecido en la norma EN 60745 y puede utilizarse para comparar distintas herramientas eléctricas. También permite realizar un análisis provisional de la carga de vibraciones.
El nivel de vibración indicado es específico para las aplicaciones principales de la herramienta eléctrica. El nivel de vibración puede, no obstante, registrar variaciones si la herramienta eléctrica se emplea para otras aplicaciones, con herramientas de inserción distintas o si se ha efectuado un mantenimiento de la herramienta insuficiente. En estos casos, la carga de vibraciones podría aumentar considerablemente durante toda la sesión de trabajo.
Para obtener una estimación precisa de la carga de vibraciones también deben tenerse en cuenta los períodos en los que la herramienta está desconectada (o conectada, pero no en uso efectivo). En este caso, la carga de vibraciones podría reducirse considerablemente durante todo el período de trabajo.
Adopte medidas de seguridad adicionales para proteger al usuario del efecto de las vibraciones, como por ejemplo: mantenimiento de la herramienta eléctrica y las herramientas de inserción, calentamiento de las manos, organización de la secuencia de trabajo.
Niveles acústicos típicos compensados A:
L_pA = Nivel de intensidad acústica
L_WA = nivel de potencia acústica
K_pA, K_WA = Inseguridad (nivel acústico)
¡Utilice cascos protectores!
Valores de medición establecidos de acuerdo con EN 60745.
Las especificaciones técnicas aquí indicadas se entienden dentro de determinadas tolerancias (conformes a las normas que rigen actualmente).
