KÄYTTÖOHJE SSW 144 LT METABO

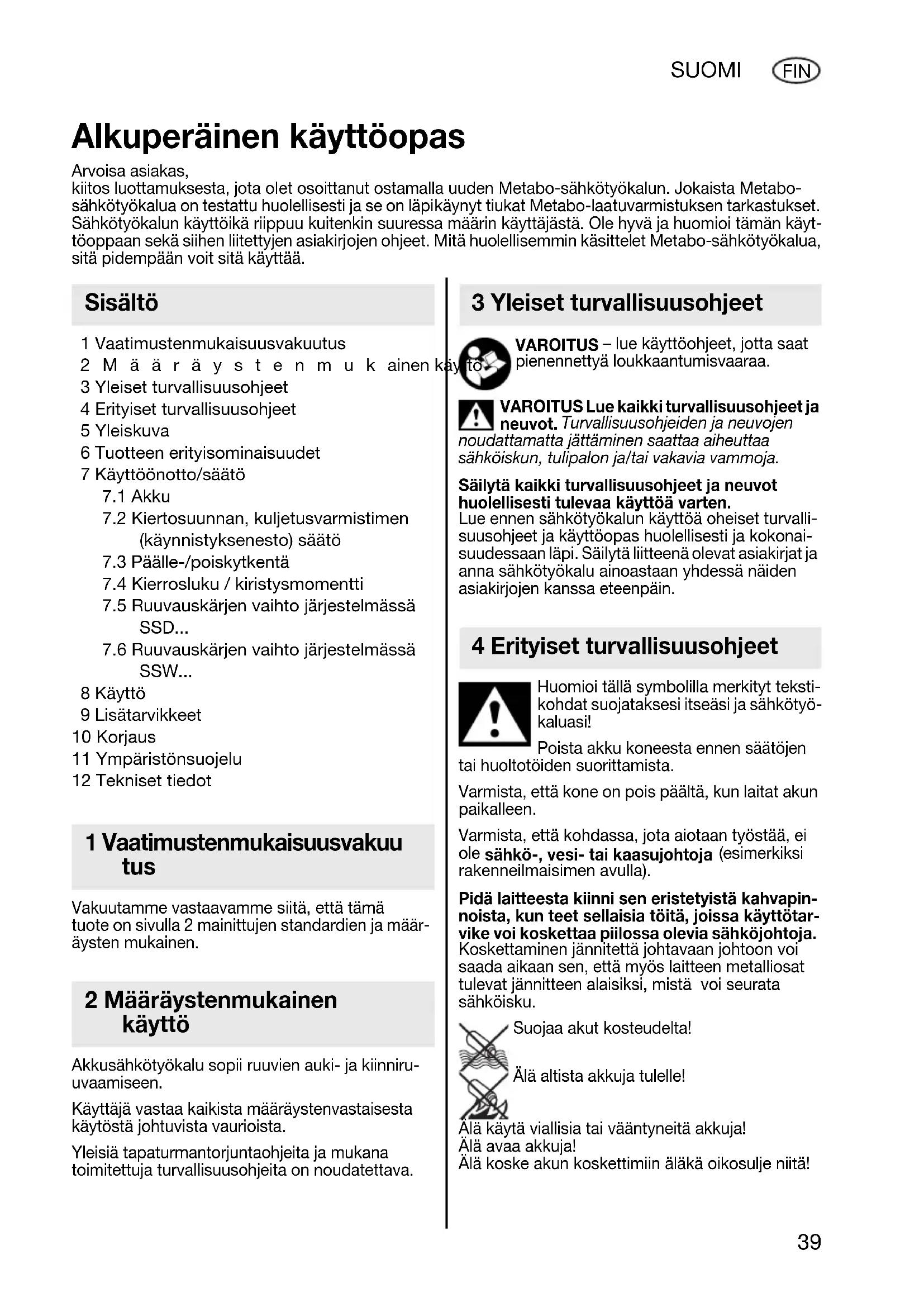

Alkuperäinen käyttöopas

Arvoisa asiakas,

kiitos luottamuksesta, jota olet osoittanut ostamalla uuden Metabo-sähkötyökalun. Jokaista Metabo-sähkötyökalua on testattu huolellisesti ja se on läpikäynyt tiukat Metabo-laatuvarmistuksen tarkastukset. Sähkötyökalun käyttöikä riippuu kuitenkin suuressa määrin käyttäjästä. Ole hyvä ja huomioi tämän käyttöoppaan sekä siihen liitettyjen asiakirjojen ohjeet. Mitä huolellisemmin käsittelet Metabo-sähkötyökalua, sitä pidempään voit sitä käyttää.

Sisältö

1 Vaatimustenmukaisuusvakuutus
2 M ä ä r ä y s t e n m u k a i n e n käy
3 Yleiset turvallisuusohjeet
4 Erityiset turvallisuusohjeet
5 Yleiskuva
6 Tuotteen erityisominaisuudet
7 Käyttöönotto/säätö

7.1 Akku
7.2 Kiertosuunnan, kuljetusvarmistimen (käynnistyksenesto) säätö
7.3 Päälle-/poiskytkentä
7.4 Kierrosluku / kiristysmomentti
7.5 Ruuvauskärjen vaihto järjestelmässä SSD...
7.6 Ruuvauskärjen vaihto järjestelmässä SSW...

8 Käyttö
9 Lisätarvikkeet
10 Korjaus
11 Ympäristönsuojelu
12 Tekniset tiedot

1 Vaatimustenmukaisuusvakuutus

Vakuutamme vastaavamme siitä, että tämä tuote on sivulla 2 mainittujen standardien ja määräysten mukainen.

2 Määräystenmukainen käyttö

Akkusähkötyökalu sopii ruuvien auki- ja kiinniruuvaamiseen.

Käyttäjä vastaa kaikista määräystenvastaisesta käytöstä johtuvista vaurioista.

Yleisiä tapaturmantorjuntaohjeita ja mukana toimitettuja turvallisuusohjeita on noudatettava.

3 Yleiset turvallisuusohjeet

VAROITUS – lue käyttöohjeet, jotta saat pienennettyä loukkaantumisvaaraa.

VAROITUS Lue kaikki turvallisuusohjeet ja neuvot. Turvallisuusohjeiden ja neuvojen

noudattamatta jättäminen saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja.

Säilytä kaikki turvallisuusohjeet ja neuvot huolellisesti tulevaa käyttöä varten.

Lue ennen sähkötyökalun käyttöä oheiset turvallisuusohjeet ja käyttöopas huolellisesti ja kokonaisuudessaan läpi. Säilytä liitteenä olevat asiakirjat ja anna sähkötyökalu ainoastaan yhdessä näiden asiakirjojen kanssa eteenpäin.

4 Erityiset turvallisuusohjeet

Huomioi tällä symbolilla merkityt tekstikohdat suojataksesi itseäsi ja sähkötyökaluasi!

Poista akku koneesta ennen säätöjen öiden suorittamista.

Varmista, että kone on pois päältä, kun laitat akun paikalleen.

Varmista, että kohdassa, jota aiotaan työstää, ei ole sähkö-, vesi- tai kaasujohtoja (esimerkiksi rakenneilmaisimen avulla).

Pidä laitteesta kiinni sen eristetyistä kahvapinnoista, kun teet sellaisia töitä, joissa käyttötarvike voi koskettaa piilossa olevia sähköjohtoja.

Koskettaminen jännitettä johtavaan johtoon voi saada aikaan sen, että myös laitteen metalliosat tulevat jännitteen alaisiksi, mistä voi seurata sähköisku.

Suojaa akut kosteudelta!

Älä altista akkuja tulelle!

Älä käytä viallisia tai vääntyneitä akkuja!

Älä avaa akkuja!

Älä koske akun koskettimiin äläkä oikosulje niitä!

Viallisesta Li-lon-akusta voi valua ulos lievästi hapanta, palonarkaa nestettä!

Jos akkunestettä valuu ulos ja sitä joutuu iholle, huuhtele heti runsaalla vedellä. Jos akkunestettä joutuu silmiin, pese ne

puhtaalla vedellä ja hakeudu välittömästi lääkärin hoitoon!

Käytä vain sellaisia ruuvauskärkiä, jotka sopivat iskuruuvaukseen.

Ole varovainen ruuvatessasi pitkiä ruuveja, luiskahtamisvaara.

Laita kone vain poiskytkettynä ruuvin päälle.

Pitempään kestävien töiden yhteydessä on käytettävä kuulonsuojaimia. Pitkäkestoinen korkealle melutasolle altistuminen saattaa aiheuttaa kuulovaurioita.

Sellaisia materiaaleja, joita työstettäessä muodostuu terveydelle vaarallista pölyä tai höyryä (esim. asbesti), ei saa työstää.

LED-valo (6): Älä katso LED-valoon suoraan optisilla laitteilla, LED luokka 1M, luokitusnormina DIN EN 60825-1: 2003, aallonpituus: 400-700 nm; 300 μs.

5 Y I e i s k u v a

Katso sivu 3 (taita esiin).

1 Nelikantakiinnitin hylsyille*
2 Kuusiokolokiinnitin kuusiokantaisille ruuvauskärjille*
3 Lukitusholkki*
4 Kiertosuunnan vaihtokytkin / kuljetusvarmistin
5 Painokytkin
6 LED - valo
Huonosti valaistuissa kohdissa työskentelyyn. LED-valo palaa, kun kone on kytketty päälle.
7 Kierrosluku-/kiristysmomenttipykälän esivalintapainike
8 A k k u
9 Akun lukituksen avauspainike
10 Kapasiteettinäytön painike
11 Kapasiteetti- ja signaalinäyttö
* varustelukohtainen / mallikohtainen

6 Tuotteen erityisominaisuudet

Akkuiskuruuvinväännin takaa lähes takaiskuttoman työskentelyn suurillakin vääntömomenteilla. Tämä käyttäjälle tuskin havaittava reaktiovoima saadaan aikaan pyörivällä iskukoneistolla, jota voidaan käyttää sekä vasta- että myötäpäivään.

7 Käyttöönotto/säätö

Poista akku koneesta ennen säätöjen tai huoltotöiden suorittamista. Varmista, että

kone on pois päältä, kun laitat akun paikalleen.

7.1 Akku

Lataa akku (8) ennen käyttöä.

Lataa akku uudelleen sen tehon laskiessa.

Optimaalinen säilytyslämpötila on 10 ... 40 °C.

Li-lon-akku "Li-Power" on varustettu kapasi-teetti- ja signaalinäytöllä (11):

• Paina painiketta (10), jolloin varaustila näytetään LED-valoilla.
• Jos LED-valo vilkkuu, akku on lähes tyhjä ja täytyy ladata uudelleen.

Irrottaminen:

Paina akun lukituksen vapautuspainiketta (9) ja vedä akku (8) eteenpäin irti.

Kiinnittäminen:

Työnnä akku (8) paikalleen niin, että se napsahtaa kiinni.

7.2 Kiertosuunnan, kuljetusvarmistimen (käynnistyksenesto) säätö

Käännä kiertosuunnan vaihtokytkintä / kuljetusvarmistinta (4) vain silloin, kun moottori on pysähdyksissä!

Käännä kiertosuunnan vaihtokytkintä / kuljetusvarmistinta (4).

R = kärki pyörii myötäpäivään (ruuvien kiinnittäminen)

L = kärki pyörii vastapäivään (ruuvien avaaminen)

0 = keskiasento: kuljetusvarmistin (käynnistyksenesto) päällä

7.3 Päälle-/poiskytkentä

Päällekytkentä: Paina painokytkintä (5).

Polskytkentä: Vapauta painokytkin (5).

7.4 Kierrosluku / kiristysmomentti

Kierrosluku ja kiristysmomentti ovat suoraan toisi-staan riippuvaisia. Mitä pienempi kierrosluku, sitä alhaisempi kiristysmomentti.

Kiristysmomenttiin vaikutetaan 2 tavalla:

1) Maksimaalisen kiristysmomentin esivalinta.

Painiketta (7) painamalla voit tehdä valinnan 3 eri kiristysmomenttipykälän välillä. Maksimaaliset kiri-

stysmomentit on ilmoitettu taulukossa sivulla 2 (M max.,I , M max.,II , M _max.,III ).

Painikkeen (7) lyhytkestoinen syttyminen ilmoittaa, mikä pykälä on asetettuna. Esim.: 2 lyhyttä vilkah-dusta tarkoittaa, että asetettuna on pykälä II.

2) Kiristysmomentin portaaton muuttaminen:

Kierroslukua ja kiristysmomenttia voidaan muuttaa portaattomasti painamalla painallusvoiman mukaan reagoivaa painokytkintä (5) ja näin mukauttaa kulloiseenkin työtilanteeseen sopiviksi.

Suositus: Määritä oikea asetus koeruuvauksen avulla.

7.5 Ruuvauskärjen vaihto järjestelmässä SSD...

Ruuvauskärjen kiinnittäminen: Työnnä lukitus-holkkia (3) eteenpäin ja laita ruuvauskärki paikalleen vasteeseen asti. Päästä lukitusholkista (3) irti.

Tarkasta kunnollinen kiinnitys vetämällä ruuvauskärjestä.

Ruuvauskärjen irrottaminen: Työnnä lukitus-holkkia (3) eteenpäin ja ota ruuvauskärki pois.

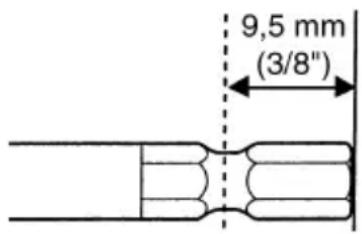

Käytä vain tällaisilla kiinnityspäillä varustettuja ruuvauskärkiä:

Käytettävän ruuvauskärjen täytyy sopia ruuviin.

Viallista ruuvauskärkeä ei saa käyttää.

7.6 Ruuvauskärjen vaihto järjestelmässä SSW...

Ruuvauskärjen kiinnitys: Työnnä hylsy paikalleen nelikantakiinnittimeen (1) vasteeseen asti.

Ruuvauskärjen irrotus: Vedä hylsy irti nelikantakiinnittimestä (1).

Käytettävän ruuvauskärjen täytyy sopia ruuviin.

Viallista ruuvauskärkeä ei saa käyttää.

8 Käyttö

Pidä kone kohdistettuna suoraan ruuvia kohti.

Ruuvaustapahtuma on 2-osainen: Ruuvi kierretään kiinni ja kiristetään sitten iskukoneistolla.

Kiristysmomentti riippuu iskun kestosta.

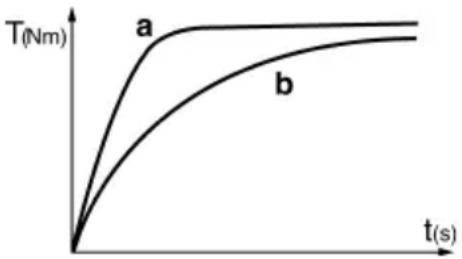

Suurin kiristysmomentti on saavutettu noin 5 sekuntia kestävän iskun jälkeen.

Tarvittava vääntömomentti riippuu kulloisestakin käyttökohteesta:

Kovassa kiinnitysalustassa (ruuvikiinnitykset koviin materiaaleihin, esim. metalli) suurin kiristysmomentti on saavutettu jo lyhytkestoisen iskun jälkeen (a).

Pehmeässä kiinnitysalustassa (ruuvikiinnitykset pehmeisiin materiaaleihin, esim. puu) tarvitaan pitkäkestoisempaa iskua (b).

Suositus: Määritä sopiva iskun kesto koeruuvauksen avulla.

Huomio! Pienien ruuvien yhteydessä suurin vääntömomentti saatetaan saavuttaa jo alle 0,5 sekuntia kestävän iskun jälkeen.

• Valvo sen takia tarkasti ruuvaustapahtuman kestoa.
• Valitse painikkeella (7) sopiva maksimikiristysmomentti (katso luku 7.4).
• Säätele kiristysmomenttiä tarkasti painamalla painallusvoiman mukaan reagoivaa painokyt-kintä (5) niin, että ruuvi ei vaurioidu ja ruuvinkanta ei murru.

9 Lisätarvikkeet

Käytä ainoastaan alkuperäisiä Metabo-lisätarvikkeita.

Ilmoita jälleenmyyjälle oikeiden lisätarvikkeiden löytämiseksi

sähkötyökalun tarkat tiedot.

Katso sivu 4.

A L a t u r i t

B Kapasiteetiltaan erisuuruisia akkuja Käytä vain sellaisia akkuja, joiden jännite on kyseiselle sähkötyökalulle sopiva.

C Ruuvauskärjet

D Hylsysarja 1/2"

10 Korjaus

Sähkötyökalujen korjaustöitä saavat suorittaa ainoastaan sähköalan ammatet!

Jos Metabo-sähkötyökalusi tarvitsee korjausta, ota yhteyttä Metabo-edustajaan. Osoitteet, katso www.metabo.com.

Varaosalistat voit imuroida osoitteesta www.metabo.com.

11 Ympäristönsuojelu

Metabo-pakkaukset ovat 100 %:sti kierrätyskelpoisia.

Käytöstä poistetut sähkötyökalut ja tarvikkeet sisältävät paljon arvokkaita raaka-aineita ja muoveja, jotka niinikään voidaan ohjata kierrä- tysprosessiin.

Tämä käyttöopas on painettu ilman klooria valkai-stulle paperille.

Akkuja ei saa hävittää talousjätteen mukana!

Palauta vialliset tai käytöstä poistetut akut Metabo-kauppiaalle!

Älä heitä akkuja veteen!

Vain EU-maille: Älä hävitä sähkötyökaluja kotitalousjätteen mukana! Loppuun käytetyt sähkötyökalut on kerättävä erikseen talteen ja ohjattava ympäristöä säästävään kierrätykseen käytettyjä sähkö- ja elektroniikkalaitteita koskevan EU-direktiivin 2002/96/EY ja paikallisten lakimääräysten mukaisesti.

Ennen kuin viet akun kierrätyspisteeseen, tyhjennä akun lataus sähkötyökalussa. Varmista koskettimet oikosulun estämiseksi (esimerkiksi teipillä eristämällä).

12 Tekniset tiedot

Selityksiä sivulla 2 oleville tiedoille.

Pidätämme oikeuden suorittaa teknisen kehityksen vaatimia muutoksia.

$$ U = \text { akun jännite } $$

$$ \begin{array}{c c c c c} n _ {0} & = & \text { kierrosluku } & & \text { kuormittamattomana } \ s & = & i & s & k & u \end{array} $$

$$ H = \text { koneen teränkiinnitin } $$

$$ m = \text { paino (pienimmän akun kanssa) } $$

$$ M _ {\max, 1} = \text { maks. kirstysmomentti (pykälä l) } $$

$$ M _ {\max \text { II }} = \text { maks. kirstysmomentti (pykälä II) } $$

$$ M _ {\text { max., III }} ^ {\text { max., II }} = \text { maks. kirstysmomentti (pykälä III) } $$

Värähtelyn kokonaisarvo (kolmen suunnan vektorisumma), määritetty EN 60745 mukaan:

$$ \begin{array}{l} a _ {h} = \text { värähtelyarvo } \ (i s k u r u u v a u s) \ K _ {n} = \text { epävarmuus (värähtely) } \ \end{array} $$

Tässä ohjekirjassa ilmoitettu värähtelytaso on mitattu normin EN 60745 mukaisella mittausmenetelmällä, ja sitä voidaan käyttää sähkötyökalujen keskinäiseen vertailuun. Se soveltuu myös väräh- telykuormituksen alustavaan arviointiin.

Ilmoitettu värähtelytaso edustaa sähkötyökalun pääasiallisia käyttösovelluksia. Värähtelytaso voi kuitenkin poiketa tästä, jos sähkötyökalua käytetään muihin sovelluksiin, toisenlaisilla käyttötarvikkeilla tai sen huoltotoimenpiteitä laiminlyödään. Tämä voi nostaa värähtelykuormitusta huomattavasti koko työskentelyajan puitteissa.

Värähtelykuormituksen tarkaksi arvioimiseksi on huomioitava myös ne ajat, joina kone on kytketty pois päältä tai on kylläkin toiminnassa, mutta ilman todellista työkäyttöä. Tämä voi vähentää värähtelykuormitusta huomattavasti koko työskentelyajan puitteissa.

Määritä vaadittavat lisävarotoimenpiteet käyttäjän suojelemiseksi tärinän aiheuttamilta haittavaikutuksilta, esimerkiksi: Sähkötyökalun ja käyttöterien huolto, käsien pitäminen lämpiminä, työtoimenpiteiden organisointi.

Tyypillinen A-painotettu äänitaso:

$$ L _ {p A} = \text { a a n e n p a i n e t a s o } $$

$$ L _ {W A} = \text { a a n e t h o t a s o } $$

$$ K _ {p A}, K _ {W A} = \text { epävarmuus } (\text { äänitaso }) $$

Käytä kuulonsuojaimia!

Mittausarvot ilmoitettu EN 60745 mukaan.

Annetut tekniset tiedot ovat toleranssien mukaisia (vastaavat kyseisiä voimassa olevia standardeja).
