BRUKSANVISNING SSW 144 LT METABO
fastdragning av skruven med slagverket.

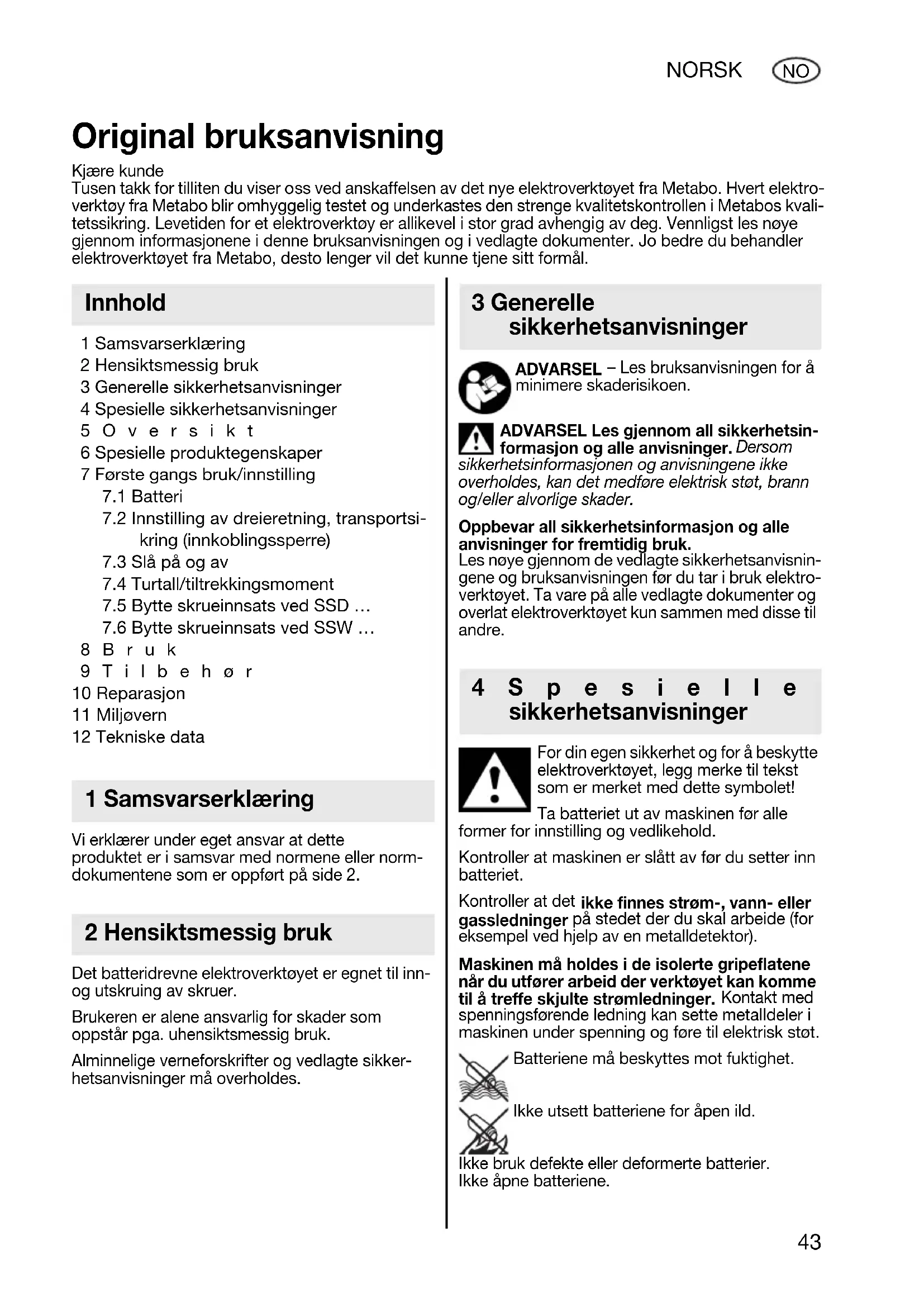

Original bruksanvisning
Kjære kunde
Tusen takk for tilliten du viser oss ved anskaffelsen av det nye elektroverktøyet fra Metabo. Hvert elektroverktøy fra Metabo blir omhyggelig testet og underkastes den strenge kvalitetskontrollen i Metabos kvalitetssikring. Levetiden for et elektroverktøy er allikevel i stor grad avhengig av deg. Vennligst les nøye gjennom informasjonene i denne bruksanvisningen og i vedlagte dokumenter. Jo bedre du behandler elektroverktøyet fra Metabo, desto lenger vil det kunne tjene sitt formål.
Innhold
1 Samsvarserklæring
2 Hensiktsmessig bruk
3 Generelle sikkerhetsanvisninger
4 Spesielle sikkerhetsanvisninger
5 Oversikt
6 Spesielle produktegenskaper
7 Første gangs bruk/innstilling
7.1 Batteri
7.2 Innstilling av dreieretning, transportsikring (innkoblingssperre)
7.3 Slå på og av
7.4 Turtall/tiltrekkingsmoment
7.5 Bytte skrueinnsats ved SSD ...
7.6 Bytte skrueinnsats ved SSW ...
8 B r u k
9 Til behør
10 Reparasjon
11 Miljøvern
12 Tekniske data
1 Samsvarserklæring
Vi erklærer under eget ansvar at dette produktet er i samsvar med normene eller norm-dokumentene som er oppført på side 2.
2 Hensiktsmessig bruk
Det batteridrevne elektroverktøyet er egnet til inn- og utskruing av skruer.
Brukeren er alene ansvarlig for skader som oppstår pga. uhensiktsmessig bruk.
Alminnelige verneforskrifter og vedlagte sikkerhetsanvisninger må overholdes.
3 Generelle sikkerhetsanvisninger
ADVARSEL – Les bruksanvisningen for å minimere skaderisikoen.
ADVARSEL Les gjennom all sikkerhetsinformasjon og alle anvisninger. Dersom sikkerhetsinformasjonen og anvisningene ikke overholdes, kan det medføre elektrisk støt, brann og/eller alvorlige skader.
Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.
Les nøye gjennom de vedlagte sikkerhetsanvisningene og bruksanvisningen før du tar i bruk elektroverktøyet. Ta vare på alle vedlagte dokumenter og overlat elektroverktøyet kun sammen med disse til andre.
4 Spesielle sikkerhetsanvisninger
For din egen sikkerhet og for å beskytte elektroverktøyet, legg merke til tekst som er merket med dette symbolet!
Ta batteriet ut av maskinen før alle
former for innstilling og vedlikehold.
Kontroller at maskinen er slått av før du setter inn batteriet.
Maskinen må holdes i de isolerte gripeflatene når du utfører arbeid der verktøyet kan komme til å treffe skjulte strømledninger. Kontakt med spenningsførende ledning kan sette metalldeler i maskinen under spenning og føre til elektrisk støt.
Batteriene må beskyttes mot fuktighet.
Ikke utsett batteriene for åpen ild.
Ikke bruk defekte eller deformerte batterier. Ikke åpne batteriene.
Det må bare brukes skrueinnsatser som er egnet til slagtrekkere.
Vær forsiktig ved innskruing av lange skruer. Fare for utglidning!
Maskinen må alltid være slått av når den settes mot skruen.
Bruk hørselsvern under lengre arbeidsøkter.
Lengre tids påvirkning av høye støynivåer kan føre til hørselsskader.
Materialer som avgir helsefarlig støv eller damper (f.eks. asbest) må ikke bearbeides.
LED-lamper (6): LED-stråling må ikke betraktes direkte med optiske instrumenter, LED klasse 1M, klassifisert iht. DIN EN 60825-1: 2003, bølgelengde: 400-700 nm; 300 μs.
50 oversikt
Se side 3 (vennligst brett ut).
1 Firkant-tange til koppnøkler*
2 Innvendig sekskant-tange til sekskant-skrueinnsatser*
3 Låsekappe*
4 Omkobler for dreieretning / transportsikring
5 Bryterknapp
6 LED - I am pe Til bruk ved arbeid på steder med dårlig belysning. LED-lampen lyser när maskinen er slått på.
7 Tast til forvalg av turtall-/tiltrekkingsmomenttrinn
8 Batteri
9 Tast for batteripakkelås
10 Knapp for kapasitetsindikator
11 Kapasitets- og signalindikasjon * avhengig av utstyr/modell
Den batteridrevne slagtrekkeren er fremfor alt kjennetegnet ved rekylsvakt arbeid og høyt dreiemoment. Reaksjonskraften, som knapt nok merkes, utvikles ved hjelp av et rotasjonsslagverk som er konstruert for både venstre- og høyregang.
7 Første gangs bruk/innstilling
Ta batteriet ut av maskinen før alle former for innstilling og vedlikehold. Kontroller at kinen er slått av før du setter inn batteriet.
7.1 Batteri
Før bruk må batteriet (8) lades opp.
Lad opp batteriet på nytt hvis effekten avtar.
Den optimale oppbevaringstemperaturen ligger mellom 10 °C og 40 °C.
Lithium-ion-batteripakkene "Li-Power" har en kapasitets- og signalindikasjon (11):
- Trykk på tasten (10) for å lese av ladenivået ved hjelp av LED-lampene.
- Hvis en LED-lampe lyser, er batteripakken nesten tom og må lades opp igjen.
Ta ut:
Trykk på knappen for opplåsing av batteripakken (9) og trekk batteripakken (8) ut på forsiden.
Sette inn:
Skyv inn batteripakken (8) til den smekker på plass.
7.2 Innstilling av dreieretning, transportsikring (innkoblingssperre)
Omkoblingsbryteren/transportsikringen (4) må kun betjenes når motoren står stille.
Trykk på omkoblingsbryteren/transportsikringen (4).
R = Høyregang er valgt (skru inn skruer)
L = Venstregang er valgt (skru ut skruer)
0 = Midtstilling: transportsikring (innkoblingssperre) er aktivert
7.3 Slå på og av
Innkobling: Trykk på bryterknappen (5).
Stopp: Slipp bryterknappen (5).
7.4 Turtall/tiltrekkingsmoment
Det er en direkte sammenheng mellom turtall og tiltrekkingsmoment. Jo lavere turtall, desto lavere tiltrekkingsmoment.
Tiltrekkingsmomentet påvirkes på to måter:
1) Velg maksimalt tiltrekkingsmoment på forhånd.
Ved å trykke på tasten (7) kan du velge mellom tre tiltrekkingsmomenttrinn. De maksimale tiltrek-kingsmomentene står i tabellen på side 2 (M max.,I , M max.,II , M _max.,III ).
Tasten (7) lyser kort og viser med det hvilket trinn som er stilt inn. F.eks.: To korte blink betyr at trinn Il er stilt inn.
2) Endre tiltrekkingsmoment trinnløst:
Turtall og tiltrekkingsmoment kan endres trinnløst ved å trykke bryteren (5) mer eller mindre kraftig inn slik at bruken kan tilpasses arbeidsbetingelsene.
Anbefaling: Finn riktig innstilling ved å utføre en prøveskruing.
7.5 Bytte skrueinnsats ved SSD ...
Sette inn skrueinnsats: Skyv låsekappen (3) forover og sett skrueinnsatsen inn til den stopper. (3) Slipp låsekappen.
Kontroller at skrueinnsatsen er festet skikkelig ved å trekke i den.
Ta ut skrueinnsats: Skyv läseknappen (3) forover og ta ut skrueinnsatsen.

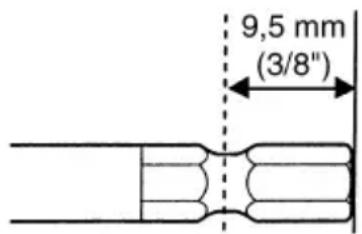

Bruk bare skrueinnsatser med disse innstikkendene:
Ikke bruk skadde skrueinnsatser.
7.6 Bytte skrueinnsats ved SSW ...
Sette inn skrueinnsats: Sett på koppnøkkelen til den stopper på firkant-tangen (1).
Ta av skrueinnsats: Ta av koppnøkkelen fra firkant-tangen (1).
Ikke bruk skadde skrueinnsatser.
8 B r u k
Hold maskinen rett mot skruen.
Skrueprosessen er todelt: Skru inn skruen og trekk skruen til med slagverket.

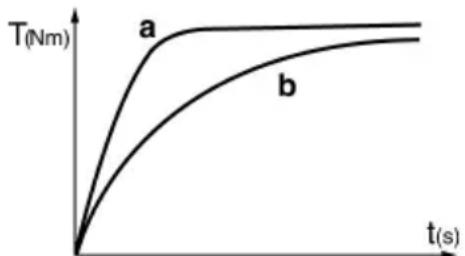

Tiltrekkingsmomentet er avhengig av slagtiden.
line
| t(s) | T(Nm) - Curve a | T(Nm) - Curve b | |------|-----------------|-----------------| | 0 | 0 | 0 | | t1 | ~1.5 | ~0.8 | | t2 | ~2.0 | ~1.2 | | t3 | ~2.5 | ~1.6 | | t4 | ~3.0 | ~2.0 |Etter ca. 5 sekunder slagtid er det største tiltrek- kingsmomentet nådd.
Dreiemomentforløpet er avhengig av bruksområdet:
Ved harde skruoppgaver (skruing i hardt materiale som for eksempel metall), blir det maksimale tilt-rekkingsmomentet nådd allerede etter en kort slagtid (a).
Ved lette skruoppgaver (skruing i bløte materialer som for eksempel treverk) kreves det lengre slagtid.
Anbefaling: Finn riktig slaglengde gjennom en prøveskruing.
Advarsel! Ved bruk av små skruer kan det maksimale dreiemomentet være nådd allerede etter mindre enn 0,5 sekunder.
- Derfor må varigheten av innskruingen voktes nøye.
- På tasten (7) velger du et egnet maksimalt tiltrek- kingsmoment (se kapittel 7.4).
- Still tiltrekkingsmoment nøyaktig inn ved å øve et mer eller mindre sterkt trykk på bryteren (5), slik at skruen ikke blir skadet eller river av skruehodet.
9 Tilbehør
Bruk kun originalt Metabo-tilbehør.
Ved valg av riktig tilbehør bør du gi forhandleren nøyaktig informasjon om typen elektroverktøy du har.
Se side 4.
A L a d e r e
B Batteripakker med ulike kapasiteter Bruk bare batteripakker med spenning som passer til ditt elektroverktøy.
C Skrueinnsatser
D Pipenøkkelsett 1/2"
10 Reparasjon
Elektroverktøy må kun repareres av elektro-fagfolk!
Ta kontakt med din Metabo-forhandler hvis du har et Metabo elektroverktøy som må repareres. Adresser på www.metabo.com.
Du kan laste ned reservedelslister fra www.metabo.com.
11 Miljøvern
Metabo-emballasje er 100 % egnet til gjenvinning.
Utslitt elektroverktøy og tilbehør inneholder store mengder rå- og kunststoffer som også kan kjøres gjennom en gjenvinningsprosess.
Denne bruksanvisning er trykt på papir som er bleket uten klor.
Gi defekte eller brukte batteripakker tilbake til Metabo-forhandleren!
Ikke kast batteriene i vann.
Kun for EU-land: Elektroverktøyene skal ikke kastes i husholdningsavfallet. I henhold til EU-direktiv 2002/96/EF om kasserte elektriske og elektroniske produkter og direktivets implementering i nasjonal rett, må elektroverktøy som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg. Før du kasserer batteriet, må det lades ut i elektroverktøyet. Sikre kontaktene mot kortslutning (f.eks. med tape).
12 Tekniske data
Forklaringer til opplysningene på side 2.
Med forbehold om endringer i hensikt av teknisk forbedring.
U = Spenning i batteripakken
n_0 = Turtall u/belastning
S = S l a g
H = Verktøyholderen på maskinen
m = Vekt (med minste batteripakke)
M_max..1 = maks. tiltrekkingsmoment (trinn I)
M_max, = maks. tiltrekkingsmoment (trinn )
M_max., III = maks. tiltrekkingsmoment (trinn III)
Totalverdi for vibrasjon (vektorsum i tre retninger) fastsatt iht. EN 60745:
a_h = svingningsemisjonsverdi (slagtrekkere)
K_n = usikkerhet (vibrasjon)
Vibrasjonsnivået som er oppgitt i denne bruksanvisningen, er målt iht. normerte målemetoder i EN 60745 og kan brukes til sammenligning av elektroverktøy. Det målte vibrasjonsnivået er også egnet til en foreløpig vurdering av vibrasjonsbelastningen.
Det oppgitte vibrasjonsnivået gjelder for hovedbruksområdene for elektroverktøyet. Hvis elektroverktøyet brukes til andre formål, med annet innsatsverktøy eller uten tilstrekkelig vedlikehold, kan det forekomme avvik i vibrasjonsnivået. Dette kan øke belastningen betraktelig i løpet av totalt arbeidstidsrom.
En nøyaktig vurdering av vibrasjonsbelastningen får man bare hvis også den tiden maskinen er avslått eller er slått på, men ikke i bruk, regnes med. Dette kan redusere vibrasjonsbelastningen betraktelig i løpet av totalt arbeidstidsrom.
For å beskytte brukeren mot påvirkning fra vibrasjoner, bør det gjennomføres ekstra sikkerhetstiltak, som f.eks: vedlikehold av elektroverktøy og verktøy, varmholding av hender, organisering av arbeidsprosessene.
L_pA = Lydtrykknivå
L_WA = Lydeffektnivå
K_pA, K_WA = Usikkerhet (lydnivå)
Bruk hørselsvern!
Måleverdier iht. EN 60745.
Angitte tekniske data kan variere i henhold til de til enhver tid gjeldende normer.
