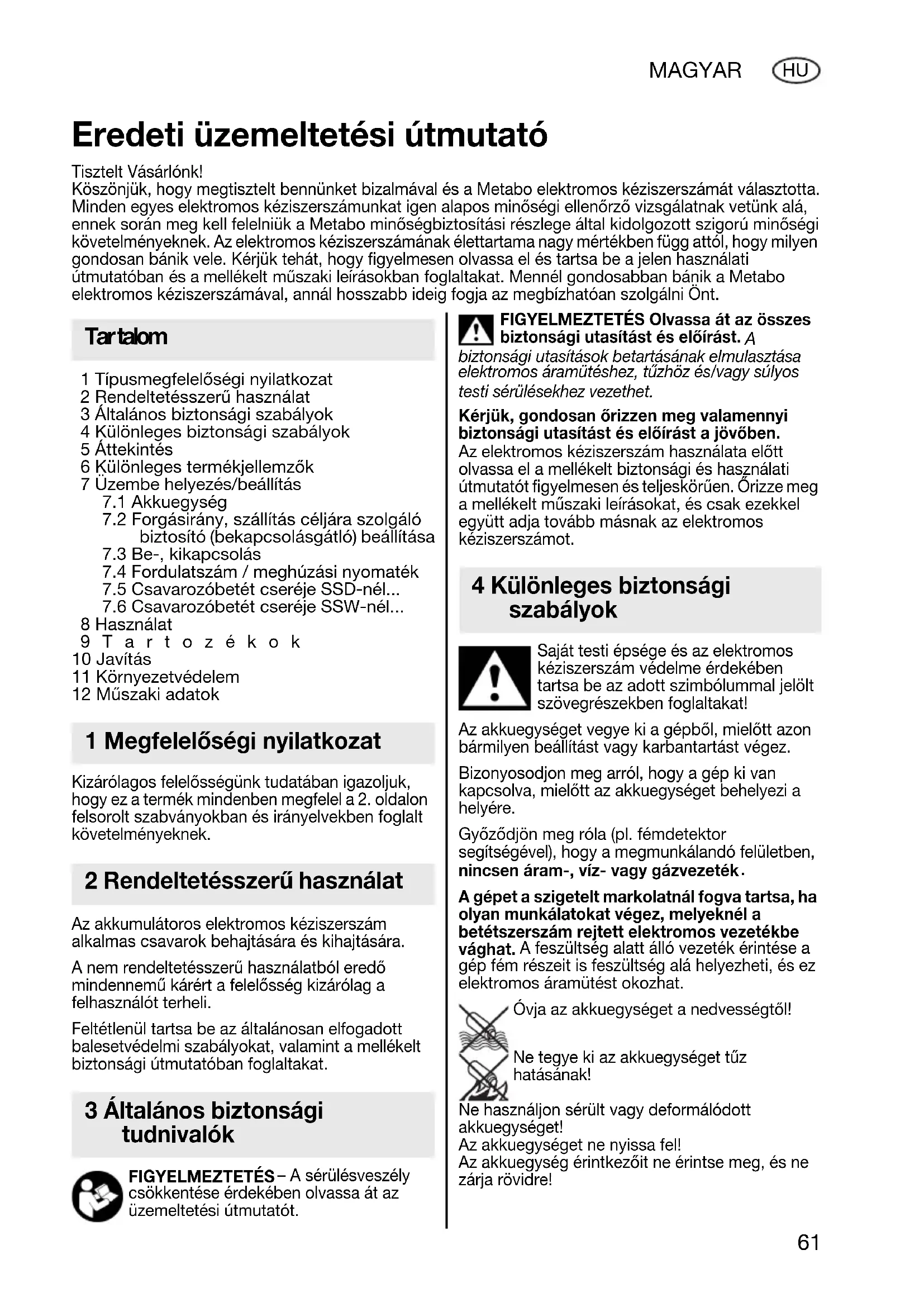

HASZNÁLATI ÚTMUTATÓ SSW 144 LT METABO

1 Típusmegfelelőségi nyilatkozat 2 Rendeltetésszerű használat 3 Általános biztonsági szabályok 4 Különleges biztonsági szabályok 5 Áttekintés 6 Különleges termékjellemzők 7 Üzembe helyezés/beállítás

7.2 Forgásirány, szállítás céljára szolgáló

biztosító (bekapcsolásgátló) beállítása

7.3 Be-, kikapcsolás

7.4 Fordulatszám / meghúzási nyomaték

7.5 Csavarozóbetét cseréje SSD-nél...

7.6 Csavarozóbetét cseréje SSW-nél...

8 Használat 9Tartozékok 10 Javítás 11 Környezetvédelem 12 Műszaki adatok Kizárólagos felelősségünk tudatában igazoljuk, hogy ez a termék mindenben megfelel a 2. oldalon felsorolt szabványokban és irányelvekben foglalt követelményeknek. Az akkumulátoros elektromos kéziszerszám alkalmas csavarok behajtására és kihajtására. A nem rendeltetésszerű használatból eredő mindennemű kárért a felelősség kizárólag a felhasználót terheli. Feltétlenül tartsa be az általánosan elfogadott balesetvédelmi szabályokat, valamint a mellékelt biztonsági útmutatóban foglaltakat. FIGYELMEZTETÉS – A sérülésveszély csökkentése érdekében olvassa át az üzemeltetési útmutatót. FIGYELMEZTETÉS Olvassa át az összes biztonsági utasítást és előírást.

biztonsági utasítások betartásának elmulasztása elektromos áramütéshez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet. Kérjük, gondosan őrizzen meg valamennyi biztonsági utasítást és előírást a jövőben. Az elektromos kéziszerszám használata előtt olvassa el a mellékelt biztonsági és használati útmutatót figyelmesen és teljeskörűen. Őrizze meg a mellékelt műszaki leírásokat, és csak ezekkel együtt adja tovább másnak az elektromos kéziszerszámot. Saját testi épsége és az elektromos kéziszerszám védelme érdekében tartsa be az adott szimbólummal jelölt szövegrészekben foglaltakat! Az akkuegységet vegye ki a gépből, mielőtt azon bármilyen beállítást vagy karbantartást végez. Bizonyosodjon meg arról, hogy a gép ki van kapcsolva, mielőtt az akkuegységet behelyezi a helyére. Győződjön meg róla (pl. fémdetektor segítségével), hogy a megmunkálandó felületben, nincsen áram-, víz- vagy gázvezeték

A gépet a szigetelt markolatnál fogva tartsa, ha olyan munkálatokat végez, melyeknél a betétszerszám rejtett elektromos vezetékbe vághat. A feszültség alatt álló vezeték érintése a gép fém részeit is feszültség alá helyezheti, és ez elektromos áramütést okozhat. Óvja az akkuegységet a nedvességtől! Ne tegye ki az akkuegységet tűz hatásának! Ne használjon sérült vagy deformálódott akkuegységet! Az akkuegységet ne nyissa fel! Az akkuegység érintkezőit ne érintse meg, és ne zárja rövidre! Eredeti üzemeltetési útmutató Tisztelt Vásárlónk! Köszönjük, hogy megtisztelt bennünket bizalmával és a Metabo elektromos kéziszerszámát választotta. Minden egyes elektromos kéziszerszámunkat igen alapos minőségi ellenőrző vizsgálatnak vetünk alá, ennek során meg kell felelniük a Metabo minőségbiztosítási részlege által kidolgozott szigorú minőségi követelményeknek. Az elektromos kéziszerszámának élettartama nagy mértékben függ attól, hogy milyen gondosan bánik vele. Kérjük tehát, hogy figyelmesen olvassa el és tartsa be a jelen használati útmutatóban és a mellékelt műszaki leírásokban foglaltakat. Mennél gondosabban bánik a Metabo elektromos kéziszerszámával, annál hosszabb ideig fogja az megbízhatóan szolgálni Önt. Tar talom 1 Megfelelőségi nyilatkozat 2 Rendeltetésszerű használat 3 Általános biztonsági tudnivalók 4 Különleges biztonsági szabályok 17026933_0311 SSW SSD 14_4 18.book Seite 61 Mittwoch, 9. März 2011 1:55 1362 MAGYAR

A hibás Li-ionos akkuegységből enyhén savas, tűzveszélyes folyadék folyhat ki! Ha az akkumulátorfolyadék kifolyik és érintkezésbe kerül a bőrével, azonnal öblítse le bő vízzel. Ha az akkumulátorfolyadék a szemébe kerül, tiszta vízzel mossa ki, és haladéktalanul forduljon orvoshoz! Csak ütvecsavarozóhoz alkalmas csavarozóbetéteket szabad használni. Hosszú csavarok behajtásakor vigyázzon, fennáll a megcsúszás veszélye. A gépet mindig kikapcsolt állapotban helyezze a csavarra. Ha hosszabb ideig dolgozik, viseljen fülvédőt.

hosszabb időn keresztül ható erős zajszint halláskárosodást okozhat. Olyan anyagokat, amelyek megmunkálásakor egészségkárosító porok vagy gőzök keletkeznek (pl. azbeszt), a készülékkel nem szabad megmunkálni. LED-lámpa (6): a LED-sugárzásba ne nézzen közvetlenül optikai műszerekkel, LED osztály 1M, DIN EN 60825-1: 2003 szerint besorolva, hullámhossz: 400-700 nm; 300 μs. Lásd a 3. oldalt (kérjük, hajtsa ki). 1 Négyszögprofil-befogás dugókulcs- betétekhez*

Belső hatszög befogás hatlapú csavarozó betétekhez* 3Zárógyűrű* 4 Forgásirányváltó kapcsoló / szállítás céljára szolgáló biztosító 5 Kapcsolóbillentyű 6LED-lámpa Rosszul megvilágított helyeken történő munkavégzéshez. A LED-lámpa bekapcsolt gép esetén világít. 7 Kapcsoló a fordulatszám-/meghúzási nyomaték fokozat előválasztásához 8 Akkuegység 9 Akkuegység-kireteszelő gomb 10 A kapacitáskijelző nyomógombja 11 Kapacitás- és figyelmeztető kijelző

• kiviteltől függő / modelltől függő Az akkus ütvecsavarozó mindenekelőtt visszaütés-szegény munkájával és nagy forgatónyomatékával tűnik ki. Ez az alig érezhető reakcióerő a balra és jobbra forgásra tervezett forgó-ütőszerkezetnek köszönhető. Az akkuegységet vegye ki a gépből, mielőtt azon bármilyen beállítást vagy karbantartást végez. Bizonyosodjon meg arról, hogy a gép ki van kapcsolva, mielőtt az akkuegységet behelyezi a helyére.

7. 1 A k k u e g y s é g

Az akkuegységet (8) használat előtt fel kell tölteni. Az akkuegységet teljesítménycsökkenéskor töltse fel újra. Optimális tárolási hőmérséklet: 10°C és 40°C között. Az Li-Power lítium-ionos akkuegységek rendelkeznek kapacitás- és figyelmeztető kijelzővel (11): - Nyomja meg a (10) gombot, és a töltési szintet kijelzik a LED-lámpák. - Ha egy LED-lámpa villog, akkor az akkuegység majdnem lemerült és ismét fel kell tölteni. Kivétel: Nyomja meg az akkuegység-kireteszelő gombot (9) és az akkuegységet (8) előrefelé húzza ki. Behelyezés: Az akkuegységet (8) tolja fel bekattanásig.

7.2 Forgásirány, szállítás céljára szolgáló

biztosító (bekapcsolásgátló) beállítása A forgásirányváltó kapcsolót / szállítási biztosító eszközt (4) csak akkor működ- tesse, ha a motor áll! Működtesse a forgásirányváltó kapcsolót / szállítási biztosító eszközt (4). R = jobbra forgás beállítva (csavarbehajtás) L = balra forgás beállítva (csavarkihajtás) 0 = középállás: a szállítási biztosító (bekapcsolásgátló) bekapcsolva

7.3 Be-, kikapcsolás

Bekapcsolás: a kapcsolóbillentyűt (5) nyomja be. Kikapcsolás : engedje el a kapcsolóbillentyűt (5). 5 Áttekintés 6 Különleges terméktulajdonságok 7 Üzembe helyezés/beállítás 17026933_0311 SSW SSD 14_4 18.book Seite 62 Mittwoch, 9. März 2011 1:55 13MAGYAR

Fordulatszám / meghúzási nyomaték A fordulatszám és a meghúzási nyomaték közvetlenül összefüggenek egymással. Minél kisebb a fordulatszám, annál alacsonyabb a meghúzási nyomaték. A meghúzási nyomaték kétféle módon befolyásolható:

meghúzási nyomaték előválasztása. A (7) gomb megnyomásával 3 meghúzási nyomatékfokozat közül lehet választani. A maximális meghúzási nyomatékok a 2 oldal táblázatában láthatók (M max.,I , M max.,II , M max.,III

A (7) gomb rövid felvillanása jelzi, hogy melyik a fokozat lett beállítva. Pl.: két rövid felvillanás azt jelenti, hogy a II. fokozat van beállítva.

2) A meghúzási nyomaték fokozatmentes

változtatása: A fordulatszám és a meghúzási nyomaték a kapcsolóbillentyű (5) többé-kevésbé erős nyomásával fokozatmentesen állítható és így a munkakörülményekhez igazítható. Javaslat: próbacsavarozással határozza meg a helyes beállítást.

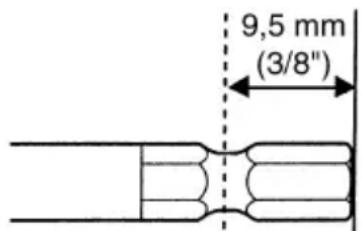

Csavarozóbetét cseréje SSD-nél... Csavarozóbetét behelyezése: tolja előre a zárógyűrűt (3) és ütközésig dugja bele a csavarozóbetétet. Engedje el a zárógyűrűt (3). A csavarozóbetét meghúzásával ellenőrizze annak megfelelő illeszkedését. Csavarozóbetét kivétele: tolja előre a zárógyűrűt (3) és vegye ki a csavarozóbetétet. Csak olyan csavarozóbetétet használjon, amelyek vége: Az adott csavarhoz illeszkedő csavarozóbetétet használjon. Sérült csavarozóbetétet használni tilos.

Csavarozóbetét cseréje SSW-nél... Csavarozóbetét behelyezése: a dugókulcs- betétet ütközésig dugja fel a négyszögprofil- befogásra (1). Csavarozóbetét levétele: a dugókulcs-betétet húzza le a négyszögprofilbefogásról (1). Az adott csavarhoz illeszkedő csavarozóbetétet használjon. Sérült csavarozóbetétet használni tilos. Tartsa a gépet egyenesen a csavarra irányítva. A csavarozási folyamat 2 részből áll: a csavar behajtása

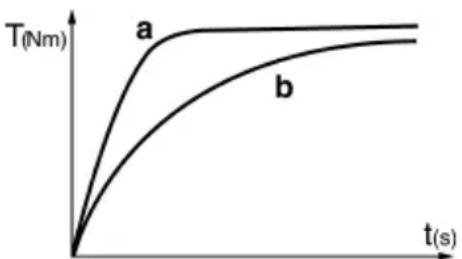

a csavar meghúzása az ütőművel. A meghúzási nyomaték az ütés időtartamától függ. Kb. 5 másodperc ütési időtartam után elérte a maximális meghúzási nyomatékot. A nyomatékgörbe az adott feladattól függ: Kemény csavarozási esetben (kemény anyagban pl. fémben történő csavarozás) a maximális meghúzási nyomatékot már rövid ütési időtartam után eléri (a). Puha csavarozási esetben (lágy anyagban pl. fában történő csavarozás) hosszabb ütési időtartam szükséges (b). Javaslat: próbacsavarozással határozza meg a helyes ütési időtartamot. Vigyázat! Kisebb csavaroknál a maximális forgatónyomaték már kevesebb mint 0,5 másodperc ütési időtartam után elérhető. - Ezért pontosan ellenőrizze a behajtás időtartamát. - A (7) gombbal válasszon ki egy megfelelő maximális meghúzási nyomatékot (lásd a 7.4 fejezetet). - A kapcsolóbillentyű (5)többé-kevésbé erős nyomásával gondosan állítsa be a meghúzási nyomatékot, hogy a csavar ne sérüljön meg illetve a csavarfej ne szakadjon le. Csak eredeti Metabo tartozékokat használjon. A megfelelő tartozék kiválasztásához adja meg a kereskedőnek az elektromos kéziszerszám pontos típusát. Lásd a 4. oldalt. A Akkutöltő 8 Használat 9Tartozékok 17026933_0311 SSW SSD 14_4 18.book Seite 63 Mittwoch, 9. März 2011 1:55 1364 MAGYAR

B Különböző kapacitású akkuegységek Kizárólag az Ön elektromos kéziszers- zámához megfelelő feszültségű akkuegy- séget használjon. C Csavarozóbetétek D Dugókulcs-készlet, 1/2“ Elektromos kéziszerszámot csak villamos szakember javíthat! A javításra szoruló Metabo elektromos kéziszerszámokkal kérjük, forduljon Metabo szakkereskedőjéhez. A címeket a www.metabo.com oldalon találja. A pótalkatrészek listája letölthető a www.metabo.com oldalról. A Metabo szerszámok csomagolása 100%-ban újra hasznosítható anyagokból készül. A leselejtezett elektromos kéziszerszámok és azok tartozékai sok értékes nyersanyagot és műanyagot tartalmaznak, amelyek szintén újra hasznosíthatók. Ez a használati útmutató klórmentesen fehérített papírra lett nyomtatva. Az akkuegységet ne dobja a háztartási szemétbe! A sérült vagy használt akkuegységet adja vissza a Metabo-kereskedőjének! Az akkuegységet ne dobja vízbe! Csak EU-tagországok esetében: elek- tromos kéziszerszámot soha ne dobjon háztartási hulladék közé! Az elektromos és elektronikus berendezések hulladékairól szóló 2002/96/EK irányelv és annak nemzeti jogi átvétele értelmében a használt elektromos kéziszerszá- mokat szelektíven kell gyűjteni, és lehetővé kell tenni azok környezetkímélő újrahasznosítását. Működtesse a készüléket az akkuegység teljes lemerüléséig. Biztosítsa az érintkezők rövidzárlat elleni védelmét (pl. ragasztószalaggal). Az adatok értelmezését lásd a 2. oldalon. A műszaki változtatás joga a továbbfejlesztés érdekében fenntartva. U = az akkuegység feszültsége

= üresjárati fordulatszám S = ütésszám H = a berendezés szerszámbefogása m = súly (a legkisebb akkuegységgel)

max., I = max. meghúzási nyomaték (I. fokozat)

max., II = max. meghúzási nyomaték (II. fokozat)

max., III = max. meghúzási nyomaték (III. fokozat) Rezgés teljes értéke (három irány vektorösszege) az EN 60745 szabvány szerint megadva:

= Rezgéskibocsátási érték (ütvecsavarozás)

= bizonytalanság (rezgés) Az ezen utasításokban megadott rezgésszintet az EN 60745 szabványban rögzített mérési eljárásnak megfelelően mérték, és felhasználható az elektromos kéziszerszámok egymással való összehasonlítására. Alkalmas a vibrációs terhelés előzetes becslésére is. A megadott rezgésszint az elektromos kéziszerszám legfontosabb alkalmazásait reprezentálja. Ha azonban ezt az elektromos szerszámot más alkalmazásokra, eltérő betétszerszámokkal vagy nem elegendő karbantartási háttérrel használják, akkor a rezgésszint eltérő lehet. Ez az egész munkaidőre vonatkozó vibrációs terhelést lényegesen megnövelheti. A vibrációs terhelés pontos becsléséhez azokat az időket is figyelembe kell venni, amikor a készülék ki van kapcsolva, vagy bár működik, de ténylegesen nem dolgoznak vele. Ez az egész munkaidőre vonatkozó vibrációs terhelést lényegesen csökkentheti. Vezessen be kiegészítő biztonsági intézkedéseket a rezgések hatása ellen a kezelő védelme érdekében, mint pl. az elektromos kéziszerszám és az alkalmazott szerszámok karbantartása, a kezek melegen tartása, a munkafolyamatok szervezése. Jellemző A-osztályú zajszint:

= hangteljesítményszint

= bizonytalanság (hangszint) Hordjon zajtompító fülvédőt! A mérési eredményeket az EN 60745 szabvány szerint határoztuk meg. A fenti adatoknak tűrése van (a mindenkor érvényben levő szabványoknak megfelelően). 10 Javítás 11 Környezetvédelem 12 Műszaki adatok 17026933_0311 SSW SSD 14_4 18.book Seite 64 Mittwoch, 9. März 2011 1:55 13РУССКИЙ
