BEDIENUNGSANLEITUNG SSW 144 LT METABO

ASC 15 ASC 30 SSD...: SSW...: 17026933_0311 SSW SSD 14_4 18.book Seite 4 Mittwoch, 9. März 2011 1:55 13DEUTSCH

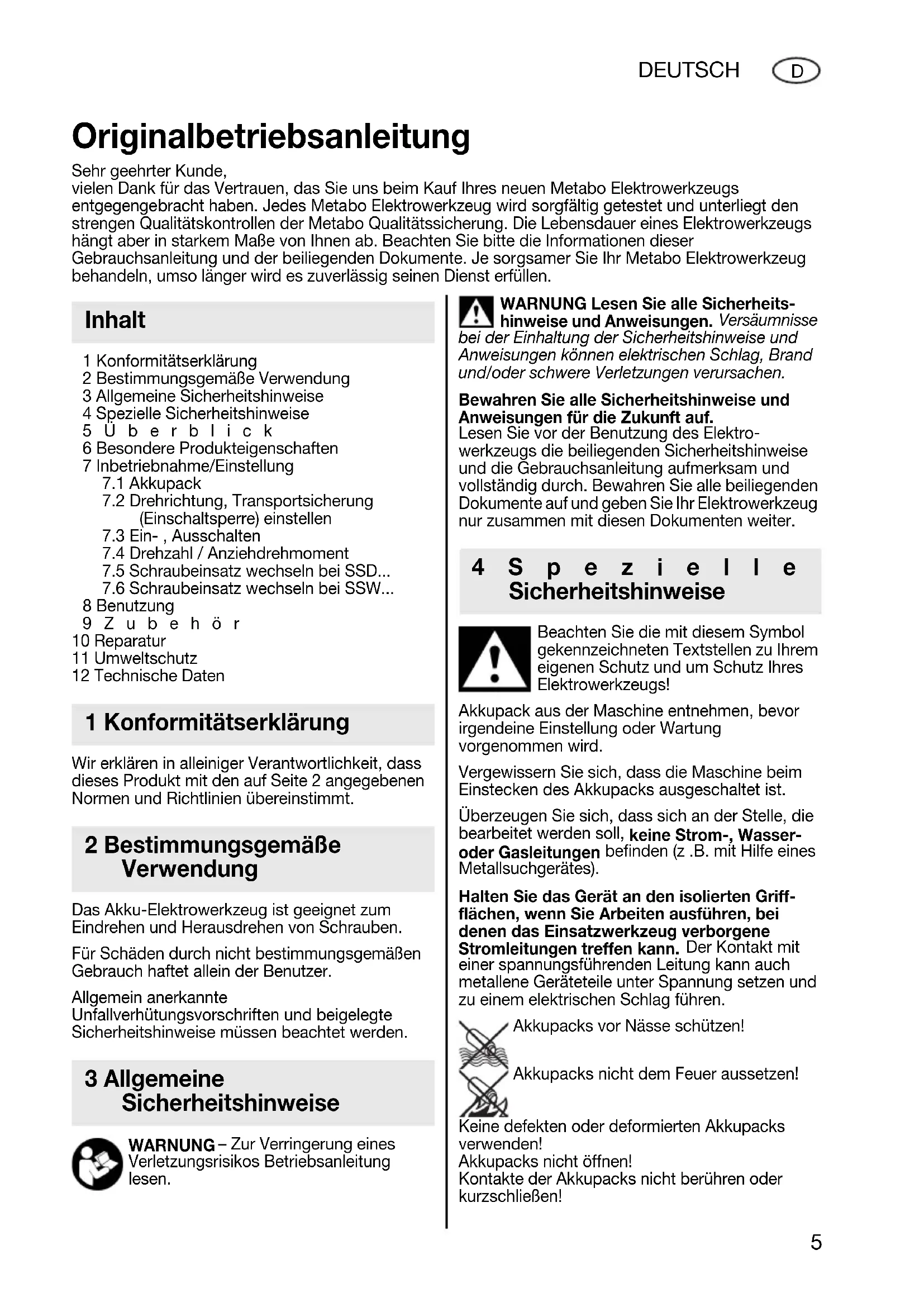

1 Konformitätserklärung 2 Bestimmungsgemäße Verwendung 3 Allgemeine Sicherheitshinweise 4 Spezielle Sicherheitshinweise 5Überblick 6 Besondere Produkteigenschaften 7 Inbetriebnahme/Einstellung

7.2 Drehrichtung, Transportsicherung

(Einschaltsperre) einstellen

7.3 Ein- , Ausschalten

7.4 Drehzahl / Anziehdrehmoment

7.5 Schraubeinsatz wechseln bei SSD...

7.6 Schraubeinsatz wechseln bei SSW...

8 Benutzung 9Zubehör 10 Reparatur 11 Umweltschutz 12 Technische Daten Wir erklären in alleiniger Verantwortlichkeit, dass dieses Produkt mit den auf Seite 2 angegebenen Normen und Richtlinien übereinstimmt. Das Akku-Elektrowerkzeug ist geeignet zum Eindrehen und Herausdrehen von Schrauben. Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer. Allgemein anerkannte Unfallverhütungsvorschriften und beigelegte Sicherheitshinweise müssen beachtet werden. WARNUNG – Zur Verringerung eines Verletzungsrisikos Betriebsanleitung lesen. WARNUNG Lesen Sie alle Sicherheits- hinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Lesen Sie vor der Benutzung des Elektro- werkzeugs die beiliegenden Sicherheitshinweise und die Gebrauchsanleitung aufmerksam und vollständig durch. Bewahren Sie alle beiliegenden Dokumente auf und geben Sie Ihr Elektrowerkzeug nur zusammen mit diesen Dokumenten weiter. Beachten Sie die mit diesem Symbol gekennzeichneten Textstellen zu Ihrem eigenen Schutz und um Schutz Ihres Elektrowerkzeugs! Akkupack aus der Maschine entnehmen, bevor irgendeine Einstellung oder Wartung vorgenommen wird. Vergewissern Sie sich, dass die Maschine beim Einstecken des Akkupacks ausgeschaltet ist. Überzeugen Sie sich, dass sich an der Stelle, die bearbeitet werden soll, keine Strom-, Wasser- oder Gasleitungen befinden (z .B. mit Hilfe eines Metallsuchgerätes). Halten Sie das Gerät an den isolierten Griff- flächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen. Akkupacks vor Nässe schützen! Akkupacks nicht dem Feuer aussetzen! Keine defekten oder deformierten Akkupacks verwenden! Akkupacks nicht öffnen! Kontakte der Akkupacks nicht berühren oder kurzschließen! Originalbetriebsanleitung Sehr geehrter Kunde, vielen Dank für das Vertrauen, das Sie uns beim Kauf Ihres neuen Metabo Elektrowerkzeugs entgegengebracht haben. Jedes Metabo Elektrowerkzeug wird sorgfältig getestet und unterliegt den strengen Qualitätskontrollen der Metabo Qualitätssicherung. Die Lebensdauer eines Elektrowerkzeugs hängt aber in starkem Maße von Ihnen ab. Beachten Sie bitte die Informationen dieser Gebrauchsanleitung und der beiliegenden Dokumente. Je sorgsamer Sie Ihr Metabo Elektrowerkzeug behandeln, umso länger wird es zuverlässig seinen Dienst erfüllen. Inhalt 1 Konformitätserklärung 2 Bestimmungsgemäße Verwendung 3 Allgemeine Sicherheitshinweise 4Spezielle Sicherheitshinweise 17026933_0311 SSW SSD 14_4 18.book Seite 5 Mittwoch, 9. März 2011 1:55 136 DEUTSCH

Aus defekten Li-Ion-Akkupacks kann eine leicht saure, brennbare Flüssigkeit austreten! Falls Akkuflüssigkeit austritt und mit der Haut in Berührung kommt, spülen Sie sofort mit reichlich Wasser. Falls Akkuflüssigkeit in Ihre Augen gelangt, waschen Sie sie mit sauberem Wasser aus und begeben Sie sich unverzüglich in ärztliche Behandlung! Es dürfen nur Schraubeinsätze verwendet werden, die für Schlagschrauber geeignet sind. Vorsicht beim Eindrehen langer Schrauben, Abrutschgefahr. Maschine nur ausgeschaltet auf die Schraube aufsetzen. Bei Arbeiten über einen längeren Zeitraum Gehörschutz tragen. Längere Einwirkung hoher Lärmpegel kann zu Gehörschäden führen. Materialien, die bei der Bearbeitung gesundheitsgefährdende Stäube oder Dämpfe erzeugen (z.B. Asbest), dürfen nicht bearbeitet werden. LED-Leuchte (6): LED-Strahlung nicht direkt mit optischen Instrumenten betrachten, LED Klasse 1M, klassifiziert nach DIN EN 60825-1: 2003, Wellenlänge: 400-700 nm; 300 µs. Siehe Seite 3 (bitte ausklappen). 1 Vierkant-Aufnahme für Stecknüsse*

Innensechskant-Aufnahme für Sechskant- Schraubeinsätze* 3 Verriegelungshülse* 4 Drehrichtungsumschalter / Transportsicherung 5 Schalterdrücker 6LED-Leuchte Zum Arbeiten an schlecht beleuchteten Stellen. Die LED-Leuchte leuchtet bei eingeschalteter Maschine. 7 Taste zur Vorwahl der Drehzahl-/ Anziehdrehmomentstufe 8Akkupack 9 Taste zur Akkupack-Entriegelung 10 Taste der Kapazitätsanzeige 11 Kapazitäts- und Signalanzeige

• ausstattungsabhängig / modellabhängig Der Akku-Schlagschrauber zeichnet sich vor allem durch sein rückschlagarmes Arbeiten bei hohen Drehmomenten aus. Diese kaum spürbare Reaktionskraft wird durch ein Drehschlagwerk erreicht, welches für Links- und Rechtslauf ausgelegt ist. Akkupack aus der Maschine entnehmen, bevor irgendeine Einstellung oder Wartung vorgenommen wird. Vergewissern Sie sich, dass die Maschine beim Einstecken des Akkupacks ausgeschaltet ist.

Vor der Benutzung den Akkupack (8) aufladen. Laden Sie den Akkupack bei Leistungsabfall wieder auf. Die optimale Aufbewahrungstemperatur liegt zwischen 10°C und 40°C. Li-Ion-Akkupacks „Li-Power“ haben eine Kapazitäts- und Signalanzeige (11): - Taste (10) drücken und der Ladezustand wird durch die LED-Leuchten angezeigt. - Blinkt eine LED-Leuchte, ist der Akkupack fast leer und muss wieder aufgeladen werden. Entnehmen: Taste zur Akkupack-Entriegelung (9) drücken und Akkupack (8) nach vorne herausziehen. Einsetzen: Akkupack (8) bis zum Einrasten aufschieben.

7.2 Drehrichtung, Transportsicherung

(Einschaltsperre) einstellen Drehrichtungsumschalter / Transport- sicherung (4) nur bei Stillstand des Motors betätigen! Drehrichtungsumschalter / Transportsicherung (4) betätigen. R = Rechtslauf eingestellt (Schrauben eindrehen) L = Linkslauf eingestellt (Schrauben ausdrehen) 0 = Mittelstellung: Transportsicherung (Einschaltsperre) eingestellt

7.3 Ein- , Ausschalten

Einschalten: Schalterdrücker (5) drücken. Ausschalten : Schalterdrücker (5) loslassen. 5 Überblick 6 Besondere Produkteigenschaften 7 Inbetriebnahme/Einstellung 17026933_0311 SSW SSD 14_4 18.book Seite 6 Mittwoch, 9. März 2011 1:55 13DEUTSCH

Drehzahl / Anziehdrehmoment Drehzahl und Anziehdrehmoment haben einen direkten Zusammenhang. Je kleiner die Drehzahl, desto niedriger das Anziehdrehmoment. Das Anziehdrehmoment wird auf 2 Arten beeinflusst:

Anziehd rehmoment vorwählen. Durch Drücken der Taste (7) können sie zwischen 3 Anziehdrehmoment-Stufen wählen. Die maximalen Anziehdrehmomente stehen in der Tabelle auf Seite 2 (M max.,I , M max.,II , M max.,III

Durch kurzes Aufleuchten der Taste (7) wird angezeigt, welche Stufe eingestellt ist. Z.B.: 2faches kurzes Aufleuchten bedeutet, dass Stufe II eingestellt ist.

2) Anziehdrehmoment stufenlos verändern:

Drehzahl und Anziehdrehmoment lassen sich durch mehr oder weniger starkes Eindrücken des Schalterdrückers (5) stufenlos verändern und so den Arbeitsbedingungen anpassen. Empfehlung: Ermitteln Sie die richtige Einstellung durch eine Probeschraubung.

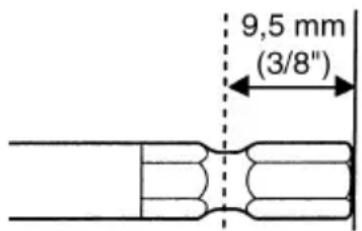

Schraubeinsatz wechseln bei SSD... Schraubeinsatz einsetzen: Verriegelungshülse (3) nach vorne schieben und Schraubeinsatz bis zum Anschlag einsetzen. Verriegelungshülse (3) loslassen. Durch Ziehen am Schraubeinsatz dessen korrekten Sitz prüfen. Schraubeinsatz entnehmen: Verriegelungshülse (3) nach vorne schieben und Schraubeinsatz entnehmen. Nur Schraubeinsätze verwenden, die solche Einsteckenden haben: Der verwendete Schraubeinsatz muss zur Schraube passen. Ein beschädigter Schraubeinsatz darf nicht verwendet werden.

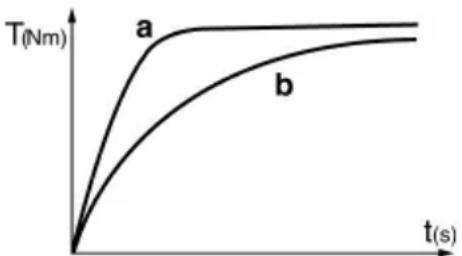

Schraubeinsatz wechseln bei SSW... Schraubeinsatz einsetzen: Stecknuss bis zum Anschlag auf die Vierkant-Aufnahme (1) stecken. Schraubeinsatz abnehmen: Stecknuss von der Vierkant-Aufnahme (1) abziehen. Der verwendete Schraubeinsatz muss zur Schraube passen. Ein beschädigter Schraubeinsatz darf nicht verwendet werden. Die Maschine gerade auf die Schraube gerichtet halten. Der Schraubvorgang besteht aus 2 Teilen: Schraube eindrehen und Schraube festziehen durch das Schlagwerk. Das Anziehdrehmoment ist abhängig von der Schlagdauer. Nach ca. 5 Sekunden Schlagdauer ist das größte Anziehdrehmoment erreicht. Der Drehmomentverlauf ist vom Anwendungsfall abhängig: Beim harten Schraubfall (Verschraubungen in hartem Material wie z.B. Metall) ist das maximale Anziehdrehmoment bereits nach kurzer Schlagdauer erreicht (a). Bei weichem Schraubfall (Verschraubungen in weichem Material wie z.B. Holz) ist eine längere Schlagdauer erforderlich (b). Empfehlung: Ermitteln Sie die richtige Schlagdauer durch eine Probeschraubung. Achtung! Bei kleinen Schrauben kann das maximale Drehmoment schon nach weniger als 0,5 Sekunden Schlagdauer erreicht sein. - Deshalb die Dauer des Einschraubvorgangs genau überwachen. - Wählen Sie an Taste (7) ein geeignetes maximales Anziehdrehmoment (siehe Kapitel 7.4). - Stellen Sie das Anziehdrehmoment durch Ausüben eines mehr oder weniger starken Druckes auf den Schalterdrücker (5) sorgfältig ein, damit die Schraube nicht beschädigt wird oder der Schraubenkopf abreißt. Verwenden Sie nur original Metabo Zubehör. Zur Auswahl des richtigen Zubehörs teilen Sie dem Händler bitte den genauen Typ Ihres 8 Benutzung 9Zubehör 17026933_0311 SSW SSD 14_4 18.book Seite 7 Mittwoch, 9. März 2011 1:55 138 DEUTSCH

Elektrowerkzeugs mit. Siehe Seite 4. A Ladegeräte B Akkupacks verschiedener Kapazitäten Verwenden Sie nur Akkupacks mit der zu Ihrem Elektrowerkzeug passenden Span- nung. C Schraubeinsätze D Steckschlüsselsatz 1/2“ Reparaturen an Elektrowerkzeugen dürfen nur durch eine Elektrofachkraft ausgeführt werden! Mit reparaturbedürftigen Metabo Elektrowerk- zeugen wenden Sie sich bitte an Ihre Metabo- Vertretung. Adressen siehe www.metabo.com. Ersatzteillisten können Sie unter www.metabo.com herunterladen. Metaboverpackungen sind 100 % recyclingfähig. Ausgediente Elektrowerkzeuge und Zubehör enthalten große Mengen wertvoller Roh- und Kunststoffe, die ebenfalls einem Recyclingprozess zugeführt werden können. Diese Gebrauchsanleitung ist auf chlorfrei gebleichtem Papier gedruckt. Akkupacks dürfen nicht mit dem Hausmüll entsorgt werden! Geben Sie defekte oder verbrauchte Akkupacks an den Metabo-Händler zurück! Akkupacks nicht ins Wasser werfen! Nur für EU-Länder: Werfen Sie Elektrowerk- zeuge nicht in den Hausmüll! Gemäß Euro- päischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektro- werkzeuge getrennt gesammelt und einer umwelt- gerechten Wiederverwertung zugeführt werden. Vor dem Entsorgen den Akkupack im Elektrowerk- zeug entladen. Die Kontakte gegen Kurzschluss sichern (z. B. mit Klebeband isolieren). Erläuterungen zu den Angaben auf Seite 2. Änderungen im Sinne des technischen Fortschritts vorbehalten. U = Spannung des Akkupacks

= Leerlaufdrehzahl S = Schlagzahl H = Werkzeugaufnahme der Maschine m = Gewicht (mit kleinstem Akkupack)

max., III = max. Anziehdrehmoment (Stufe III) Schwingungsgesamtwert (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745:

= Schwingungsemissionswert (Schlagschrauben)

= Unsicherheit (Schwingung) Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung. Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen. Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe. Typische A-bewertete Schallpegel:

= Schallleistungspegel

= Unsicherheit (Schallpegel) Gehörschutz tragen! Messwerte ermittelt gemäß EN 60745. Die angegebenen technischen Daten sind toleranzbehaftet (entsprechend den jeweils gültigen Standards). 10 Reparatur 11 Umweltschutz 12 Technische Daten 17026933_0311 SSW SSD 14_4 18.book Seite 8 Mittwoch, 9. März 2011 1:55 13ENGLISH
