| Produkttyp | Druckluft-Farbspritzpistole |
| Marke | Metabo |
| Modell | FSP 1000 S |
| Bestimmungsgemäße Verwendung | Auftragen von Lacken und Farben auf dafür vorgesehene Oberflächen |
| Versorgung | Druckluft über Schnellkupplung 1/4" |
| Strahlart | Einstellbar rund oder breit (je nach Ausstattung) |
| Einstellung der Farbmenge | Einstellschraube (5) für Farbdurchfluss |
| Regulierung des Luftdurchflusses | Einstellschraube (4) für Feineinstellung |
| Sprühabstand | Etwa 10 bis 15 cm |
| Maximal zulässiger Betriebsdruck | In den technischen Daten angegeben (nicht überschreiten) |
| Behälterkapazität | Durchlauf- oder Saugbehälter je nach Modell |
| Geeignete Materialien | Lacke und Farben; Modelle FSP 600 HVLP/LVLP geeignet für wasserbasierte Lacke |
| Reinigung | Sofort nach Gebrauch; keine halogenierten Lösungsmittel verwenden |
| Schmierung | Bewegliche Teile ölen; silikonhaltige Schmiermittel vermeiden |
| Sicherheit | Schutzbrille, Atemschutz tragen; nicht auf Personen richten |
| Verschleißteile | Düse und Nadel |
| Empfohlenes Zubehör | Nur original Metabo Zubehör verwenden |
| Wartung | Durch qualifiziertes Personal; Metabo Ersatzteile verwenden |
| Reparaturen | Metabo Agentur kontaktieren (Adressen auf www.metabo.com) |
| Entsorgung | Nationale Vorschriften für Recycling einhalten |
Häufig gestellte Fragen - FSP 1000 S METABO
Benutzerfragen zu FSP 1000 S METABO
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Schrauber kostenlos im PDF-Format! Finden Sie Ihr Handbuch FSP 1000 S - METABO und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. FSP 1000 S von der Marke METABO.
BEDIENUNGSANLEITUNG FSP 1000 S METABO
de Originalbetriebsanleitung 4
en Original instructions 9
Direktor Produktentstehung & Qualität (Vice President Product Engineering & Quality)
*4) Metabowerke GmbH - Metabo-Allee 1 - 72622 Nuertingen, Germany

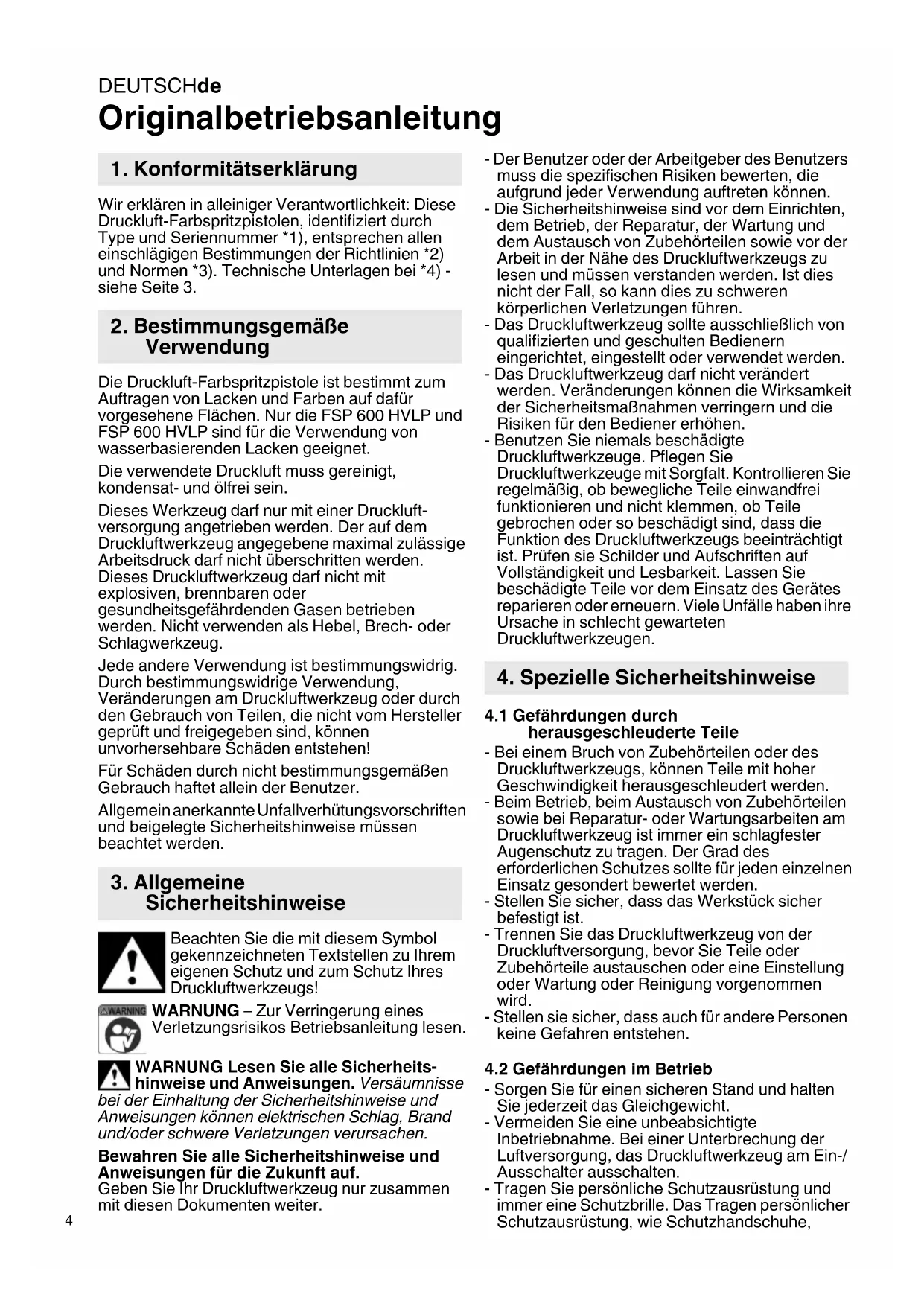

DEUTSCHde
Originalbetriebsanleitung
1. Konformitätserklarung
Wir erklären in alleiniger Verantwortlichkeit: Diese Druckluft-Farbspritzapistolen, identifiziert durch Type und Seriennummer 1 , entsprechen allen einschlädigen Bestimmungen der Richtlinien 2 und Normen 3 . Technische Unterlagen bei 4 - siehe Seite 3.
2. Bestimmungsgemäß Verwendung
Die Druckluft-Farbspritzpirtole ist bestimmt zum Auftragen von Lacken und Farben auf dafür vorgesehene Flächen. Nur die FSP 600 HVLP und FSP 600 HVLP sind für die Verwendung von Wasserbasierenden Lacken geeignet.
Die verwendete Druckluft muss gereinigt, kondensat- und ölfrei sein.
Dieses Werkzeugarf nur mit einer DrucklUTFersorgung angetrieben werden. Der auf dem DrucklUTFwerkzeug angegebene maximal zulässige Arbeitsdruckarf nicht übersritten werden. Dieses DrucklUTFwerkzeugarf nicht mit explosiven, brennbaren oder gesundheitsgeführenden Gasen betrieben werden. Nicht verwenden als Hebel, Brech- oder Schlagwerkzeug.
Jede andere Verwendung ist bestimmungswidrig.
Durch bestimmungswidrige Verwendung,
Veränderungen am Druckluftwerkzeug oder durch den Gebrauch von Teilen, die nicht vom Hersteller geprüft und freilegegeben sind, können unvorhersehbare Schäden entstehen!
Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer.
Allgemein anerkannte Unfallverhütungsvorschriften und beigelegte Sicherheitshinweise müssen beachtet werden.
3. Allgemeine Sicherheitshinweise
Beachten Sie die mit diesen Symbol gekennzeichneten Textstellen zu ihrem eigenen Schutz und zum Schutz Ihr des Druckluftwerkzeugs!
WARNING - Zur Verringerung eines Verletzungsrisikos Betriebsanleitung lessen.
WARNING Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse
bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
Geben Sie Ihr Druckluftwerkzeug nur zusammen mit diesen Dokumenten weiter.
- Der Benutzer oder der Arbeitgeber des Benutzers muss die spezifischen Risiken bewerteten, die aufgrund jeder Verwendung auftreten konnen.
Die Sicherheitschinweise sind vor dem Einrichten, dem Betrieb, der Reparatur, der Wartung und dem Austausch von Zubehörteilen sowie vor der Arbeit in der Höhe des Druckluftwerkzeugs zu lesen und müssen verstanden werden. Ist dies nicht der Fall, so kann dies zu schweren körperlichen Verletzungen führen. - Das Druckluftwerkzeug sollte ausschließlich von qualifizierten und geschulten Bediernern eingerichtet, eingestellt oder verwendet werden.
- Das Druckluftwerkzeug darf nicht verändert werden. Veränderungen können die Wirksamkeit der Sicherheitsmaßnahmen verringn und die Risiken für den Bediener erhöhen.
- Benutzen Sie niemals beschädigte Druckluftwerkzeuge. Pflege Sie Druckluftwerkzeuge mit Sorgfalt. Kontrollieren Sie regelmäßig, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Druckluftwerkzeugs beeinträchtigt ist. Prufen sie Scholder und Aufschriften auf Vollständigkeit und Lesbarkeit. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren oder erneuern. Viele Unfälle haben ihre Ursache in schlecht gewarteten Druckluftwerkzeugen.
4. Spezielle Sicherheitshinweise
4.1 Gefährdungen durch herausgeschleuderte Teile
- Bei einem Bruch von Zubehörteilen oder des Druckluftwerkzeugs, können Teile mit hoher Geschwindigkeit herausgeschleudert werden.
- Beim Betrieb, beim Austausch von Zubehörteilen sowie bei Reparatur- oder Wartungsarbeiten am Druckluftwerkzeug ist immer ein schlagfester Augenschutz zu tragen. Der Grad des erforderlichen Schutzes sollte für jeder einzelnen Einsatz gesondert bewertet werden.
- Stellen Sie sicher, dass das Werkstück sicher befestigt ist.
- Trennen Sie das Druckluftwerkzeug von der Druckluftversorgung, bevor Sie Teile oder Zubehörteile austauschen oder eine Einstellung oder Wartung oder Reinigung vorgenommen wird.
- Stellen sie sicher, dass auch für andere Personen keine Gefahren entstehen.
4.2 Gefährdungen im Betrieb
- Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht.
- Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Bei einer Unterbrechung der Luftversorgung, das Druckluftwerkzeug am Ein-/Ausschalter ausschalten.
- Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Schutzhandschuhe,
Schutzkleidung, Staubmaske, rutschfeste Sicherheitssschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Gerätes, verringgert das Risiko von Verletzungen und wird empfohlen.
4.3 Gefährdungen durch wiederholte Bewegungen
- Beim Arbeiten mit dem Druckluftwerkzeug können unangenehme Empfindungen in den Handen, Armen, Schultern, im Halsbereich oder an anderen Körperteilen auftreten.
- Nehmen Sie für die Arbeit mit dem Druckluftwerkzeug eine bequeme Stellung ein, achten Sie auf sicheren Halt und vermeiden Sie ungünstige Positionen oder solche, bei denen es schwierig ist, das Gleichgewicht zu halten. Der Bediener soll während lang dauernder Arbeiten die Körperhaltung verändern, was himself kann, Unannehmlichkeiten und Ermüdung zu vermeiden.
- Falls beim Bediener Symptome wie z. B. andauerndes Unwohlsein, Beschwerden, Pochen, Schmerz, Kribbeln, Taubheit, Brennen oder Steifheit auftreten, sollen den diese warnenden Anzeichen nicht ignoriert werden. Der Bediener sollte diese seinem Arbeitgeber mitteilen und einen qualifizierten Arzt konsultieren.
4.4 Gefährdungen durch Zubehörteile, Verbrauchsmaterialien
- Trennen Sie das Druckluftwerkzeug von der Luftversorgung, bevor das Zubehörteil befestigt oder gewechselt wird.
- Verwenden Sie nur Zubehr oder Verbrauchsmaterialien, die für diese Gerät bestimmt sind und die in dieser Betriebsanleitung angegebenen Anforderungen und Kenndaten erfüllen.
4.5 Gefährdungen am Arbeitsplatz
- Ausrutschen, Stolpern und Stürzen sind Hauptgrunde für Verletzungen am Arbeitsplatz. Achten Sie auf Oberflächen, die durch den Gebrauch des Druckluftwerkzeugs rutschig geworden sein können, und auf durch den Luftschlauch bedingte Gefährdungen durch Stolpern.
- Gehen Sie in unbekannten Umgebungen mit Vorsicht vor. Es können versteckte Gefährdungen durch Stromkabel oder sonstige Versorgungsleitungen gegeben sein.
- Das Druckluftwerkzeug ist nicht zum Einsatz in explosionsgeführdeten Atmosphären bestimmt und nicht gegen den Kontakt mit elektrischen Stromquellen isoliert.
4.6 Gefährdungen durch Staub und Dämpfe
Die beim Einsatz des Druckluftwerkzeugs entstehenden Stäube und Dämpfe konnen gesundheitliche Schäden (wie z. B. Krebs, Geburtsfehler, Asthma und/oder Dermatitis) verursachen; es ist unerlässlich, eine Risikobewertung in Bezug auf diese Gefährdungen durchzuführen und geeignete Regelungsmechanismen umzusetzen.
- In die Risikobewertung sollen den bei der Verwendung des Druckluftwerkzeugs entstehende Staub und der damit möglicherweise aufwirbelnde vorhandene Staub einbezogen werden.
- Das Druckluftwerkzeug ist nach den in dieser Anleitung enthaltenen Empfehlungen zu betreiben und zu warten, um die Freisetzung von Staub und Dämpfen auf ein Mindestmaß zu reduzieren.
Die Abluft ist so abzuführen, dass die Aufwirbelung von Staub in einer staubgefällten Umgebung auf ein Mindestmaß reduziert wird. - Falls Staub oder Dämpfe entstehen, muss die Hauptaufgabe sein, diese am Ort ihrer Freisetzung zu kontrollieren.
Die Verbrauchsmaterialien sind den Empfehlungen dieser Anleitung entsprichend auszuwahlen, zu warten und zu ersetzen, um eine unnötige Intensivierung der Staub- oder Dampfentwicklung zu vermeiden. - Verwenden Sie Atemschutzausrüstungen nach den Anweisungen Ihres Arbeitgebers oder wie nach den Arbeits- und Gesundheitsschutzvorschriften gefordert.
- Arbeitsen mit bestimmten Materialien führen zu Emissionen von Staub und Dampf, die eine potentielle explosive Umwelt hervorrufen.
4.7 Zusätzliche Sicherheitsanweisungen
- Druckluft kann ernsthafte Verletzungen verursachen.
- Wenn das Druckluftwerkzeug nicht in Gebrauch ist, vor dem Austausch von Zubehörteilen oder bei der Ausführung von Reparaturarbeiten ist stets die Luftzufuhr abzusperren, der Luftschlauch drucklos zu machen und das Druckluftwerkzeug von der Druckluftzufuhr zu trennen.
- Richten Sie den Luftstrom niemals auf sich selbst oder gegen andere Personen.
- Umherschlagende Schläuche konnen ernsthafte Verletzungen verursachen. Überprüfen Sie davon immer, ob die Schläuche und ihre Befestigungsmittel unbeschädigt sind und sich nicht gelöst haben.
- Druckluftwerkzeug mit Schnellkupplung an die Druckluftversorgung anschließen.
- Sorgen Sie davon, dass der auf dem Druckluftwerkzeug angegegebene Hochstdruck nicht überschritten wird.
- Tragen Sie Druckluftwerkzeuge niemals am Schlauch.
4.8 Weitere Sicherheitshinweise
- Beachten Sie gegebenenfalls spezielle Arbeitssschutz- oder Unfallverhütungs-Vorschriften für den Umgang mit Kompressoren und Druckluftwerkzeugen.
- Stellen Sie sicher, dass der in den Technischen Daten angegebene maximal zulässige Arbeitsdruck nicht übersritten wird.
- Benutzen Sie diesen Werkzeug nicht, wenn Sie unkonzentriert sind. Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Druckluftwerkzeug. Benutzen Sie kein Werkzeug, wenn Sie mude sind oder unter dem Einfluss von
DEUTSCHde
Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Werkzeuges kann zu ernsthaften Verletzungen führen.
- Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche konnen zu Unfällen führen.
- Druckluftwerkzeuge vor Kindern sichern.
- Werkzeug nicht ungeschützt im Freien oder in feuchter Umgebung aufbewahren.
- Schützen Sie das Druckluftwerkzeug, insbesondere den Druckluftanschluss und die Bedienelemente vor Staub und Schmutz.
- Schützen Sie sich und ihre Umwelt durch geeignete Vorsichtsmaßnahmen vor Unfallgefahren.
- Die Spritzpistole ist nicht geeignet für die Behandlung von Lebensmitteln und Medikamenten.
- Nicht Rauchen oder Funken entszünden, kein Feuer anzünden.
- Unbedingt daraufuf achten, dass der Arbeitsraum gut beluftet ist.
- Schutzkleidung, insbesondere Atemschutz mit Aktivkohlefilter/TRagen.
- Die Spritzpistolenicht zweckentfr
- Vorsicht mit brennbaren Materialien.
- Nur ausgeruht und konzentriert zu Werke gehen.
- Die Farbspritzpistole nie gegen Personen oder Tiere richten.
- Druckluftanschluss nur über eine Schnellkupplung.
- Arbeitsdruckeinstellung muss über einen Druckminderer erfolgen.
- Als Energiequelle keinen Sauerstoff oder brennbare Gase verwenden.
- Vor Wartung und Störungsbeseitigung Gerät von der Druckquelle trennen.
- Reinigungsmittel und Farbeste müssen umweltgerecht entsorgt werden.
- Tragen Sie beim Betrieb sowie bei Wartung und Reinigung der Farbspritzpirone immer für ihren Anwendungsfall zugelassene Schutzausrüstung! Verwenden Sie geeignete Schutzhandschuhe, Arbeitkleidung, Augenschutz und Atemschutz mit einem für die jeweilige Anwendung geeigneten Filtrereinsatz!
- Es besteht die Gefahr der Injektion von Beschichtungsstoff oder Reinigungsflüssigkeit (z.B. bei Düsenwechsel oder Reinigungsrarbeiten)! Dies kann bei unzureichender Schutzausrüstung zu schwerwiegenden Folgen führen (z.B. Nekrosen, Verlust von Gliedmaßen). Es besteht weiter die Gefahr durch Inhalation, Kontakt oder Absorption von Beschichtungsstoffen oder Reinigungsflüssigkeiten. Stellen Sie dazu stets eine ausreichende technische oder natürliche Luftung sicher!
- Nicht in explosionsgeschieden Atmosphären einsetzen. Keine Materialien verarbeiten, die explosionsfähige Atmosphären erzeugen können. Stellen Sie sicher, dass nur geeignete Druckluft verwendet wird!
Die Informationen in dieser Betriebsanleitung sind wie folgt gekennzeichnet:
Gefahr! Warning vor Personenschäden oder Umweltschäden.
Achtung. Warning vor Sachschäden.
4.9 Symbole auf dem Druckluftwerkzeug
Vor der Inbetriebnahme die Bedienungsanleitung lesen.
Augenschutz tragen
Gehorschutz tragen
5. Überblick
SieheSeite2.
1 Fließbecher/Saugbecher
2 Dusenkopf
3 Regulierschraube für Rund- bzw. Breitstrahl
4 Luftmengenregulierung *
5 Regulierschraube fur Farbmerge
6 Abzughebel
7 Stecknippel 1 / 4 " *
* ausstattungsabhängig
6. Betrieb
6.1 Vor dem ersten Betrieb
Stecknippel (7) einschrauben.
6.2 Farbstrahl einstellen:
Rundstrahl / Breitstrahl (ausstattungsabhängig): An der Regulierschraube (3) die Spritzpistole auf Rund- oder Breitstrahl einstellen. Siehe Abb. A, Seite 2.
Rundstrahl für keine Flächen, Ecken und Kanten.
Breitstrahl für große Flächen. Der Düsenkopf (2) kann stufenlos in vertikale oder horizontale Stellung gestreht werden.
Farbmenge (Anwendungsgeschwindigkeit):
Die Farbmenge an der Regulierschraube (5) einstehen.
Öffnen Sie die Regulierschraube (5) um ca. 2 bis 2^1/2 Umdrehungen und machen Sie einen Spritztest.
Ein zusätzliches Öffnen der Regulierschraube (5) erhöht den Farbfluß und damit die Anwendungsgeschwindigkeit.
Zudrehen der Regulierschraube (5) vermindert den Farbfluß und damit die Anwendungsgeschwindigkeit.
Aufgrund verschiedener Materialtypen sollen die Farbmengrenregulierung immer während des Betriebs der Farbspritzpistole gemacht werden.
HVLP (High Volume, Low Pressure): (ausstattungsabhängig)
Min. Arbeitsdruck 0,7 bar am Düssatz, Übertragungsrate ca. 70% . Geringer Overspray, maximale Transfereffizienz bei geringem Luftverbrauch; Die Lackeinsparung beträgt bis zu 30% .
LVLP (Low Volume Low Pressure): (ausstattungsabhängig)
Min. Arbeitsdruck 0,7 bar am Düssensatz, Übertragungsrate ca. 73% . Geringer Overspray, maximale Transfereffizienz bei sehr geringem Luftverbrauch.
6.3 Druckluftwerkzeug benutzen
Um die volle Leistung Ihres Druckluftwerkzeuges zu erzielen, verwenden Sieitte stets Druckluftschlauche mit einem Innendurchmesser von mindestens 10mm Ein zu geringer Innendurchmesser kann die Leistung deutlich {.
mindern.
Achtung. Die Druckluftleitung darf kein Kondenswasser enthalten.
Achtung. Die verwendete Druckluft muss gereinigt, kondensat- und ölfrei sein.
- Achten Sie darauf die Luftmengenregulierung (4) (ausstattungsabhängig) vor Betrieb vollständig zu öffnen. Wahrend dem Betrieb kann darüber die Luftmenge feinjustiert werden.
- Arbeitsdruck einstellen (gemessen am Luftintritt bei eingeschalteten Druckluftwerkzeug). Maximal zulässiger Arbeitsdruck siehe Kapitel „Technische Daten".
Ein zu hoher Arbeitsdruck führt zu starker Feinverteilung des Materials und bringt eine schnelle Flüssigkeitsverdunstung mit sich. Die Oberflächen werden rau, mit schlechtem Haftvermögen.
Ist der Arbeitsdruck zu niedrig wird das Material nicht ausreichend zerstaubt. Die Oberflächen werden weltig und es entstehen Tropfspuren.
- Druckluftwerkzeug mit Schnellkupplung an die Druckluftversorgung anschließen.
- Beachten Sie die Herstelleranweisungen zur Farbenaufbereitung. Farbe in den Becher (1) einfllen. Mit Deckel verschlieben.
- Durch Betätigen des Abzughebels (6)nehmen Sie die Farbspritz pistole in Betrieb.
- Farbstrahl einstellen (siehe Kapitel 6.2).
- Halten Sie die Spritzpistole immer im gleichen Abstand zum Objekt. Spritzabstand ca. 10-15 cm.
7. Reinigung, Wartung und Pflege
Gefahr! Vor allen Arbeiten am Werkzeug Druckluftanschluss trennen.
Gefahr! Weitergehende Wartungs- oder Reparaturarbeiten, als die in thisem Kapitel beschrieben, * dürfen nur Fachkräfte durchfuhren.
Bei unerwarteter Blockade oder verunreinigtem Spritzbilditte Duse reinigen.
- Eine gereinigte Farbspritzpistole gewährleistet beim nachsten Arbeitseinsatz eine problemlose Handhabung.
- Reinigen und pflegen Sie die Farbspritzpestolesofort nach dem Lackieren mit außerster Sorgfalt.
Gefahr! Verwenden Sie keine Kohlenwasserstoffhaltigen Halogen-Lösungsmittel (1.1.1 Trichlormethyl, Ethylchlorid usw.) da sie chemische Reaktionen mit einigen Materialien der Spritzpistole eingehen und zu gefährlichen Reaktionen führen können.
Achtung. Spritzpistole nicht komplett in ein Lösungsmittel legen.
- Alle beweglichen Teile sollenn von Zeit zu Zeit geolt werden.
- Wird bei der Reinigung die Duse entfernt, muß das Gewinde, wie auch die Dichtung mit leichtem Fett behandelt werden. Verwenden Sie keine silikonhaltige Schmiermittel.
- Lagern Sie ihre Druckluftwerkzeuge nur in trockenen Räumen.
- Stellen Sie durch regelmäßige Wartung die Sicherheit des Druckluftwerkzeugs safer.
- Verschraubungen auf festen Sitz prufen, ggf. festziehen.
- Vermeiden sie den Kontakt mit gefährlichen Substanzen, die sich auf dem Werkzeug abgelagert haben. Tragen sie geeignete persönliche Schutzausrüstung und beseitigen Siegeführlichen Substanzen mit geeigneten Maßnahmen vor der Wartung.
8. Zubehör
Verwenden Sie nur original Metabo Zubehör.
Verwenden Sie nur Zubehör, das für diesen Druckluftwerkzeug bestimmt ist und die in dieser Betriebsanleitung angegebenen Anforderungen und Kenndaten erfüllt.
Düse und Düssennadel sind Verschleiße. Es empfehlts sich dazu immer einen Ersatz-Dusensatz bereitzuhalten.
Zubehör-Komplettprogramm siehe www.metabo.com oder Katalog.
9. Reparatur
Gefahr! Reparaturen an Druckluft-werkzeugen dürfen nur Fachkräfte mit originalabo-Ersatzteilen ausführren!
Mit reparaturbedürftigen Metabo
Druckluftwerkzeugen wenden Sie sichitte an ihre Metabo-Vertretung. Adressen siehe www.metabo.com.
Ersatzteillisten können Sie unter www.metabo.com herunterlagen.
10. Umweltschutz
Befolgen Sie nationale Vorschriften zu umweltgerechter Entsorgung und zum Recycling ausgedienter Druckluftwerkzeuge, Verpackungen und Zubehör. Es dürfen keine Gefährdungen für Personen und Umwelt entstehen.
11. Technische Daten
Erläuterungen zu den Angaben auf Seite 3.
Änderungen im Sinne des technischen Fortschritts vorbehalten.
V_1 = Luftbedarf
p_max. = maximal zulässiger Arbeitsdruck
A B e i t s d r u c k
D = D ü s e n g r o β e
VF = Vol umen F I e B be c h e r
V_S = Volumen Saugbecher
d_i = Schlauchdurchmesser (innen)
C = Anschlussgewinde
A = Abmessungen:
Lange x Breite x Höhe m = G e w i c h t
Die angegebenen technischen Daten sind toleranzbehafet (entsprechend den jeweils gultigen Standards).
A Emissionswerte
These Werte erfolgslich die Abschätzung der Emissionen des Werkzeugs und den Vergleich verschiedener Werkzeuge. Je nach
Einsatzbedingung, Zustand des Werkzeuges oder der Einsatzwerkzeuge kann die tatsächliche Belastung hoher oder geringer ausfallen.
Berücksichtigten Sie zur Abschätzung
Arbeitspausen und Phasen geringerer Belastung.
Legen Sie aufgrund entsprechend angepasster
Schätzwerte Schutzmaßnahmen für den Anwender
fest, z.B. organisatorische Maßnahmen.
Schallpegel (EN ISO 14462):
LpA =Schalldruckpegel
LWA =Schallleistungspegel
K_pA , K_WA = Messunsicherheit
