Produkttyp	Akku-Schrauber
Marke	Metabo
Modell	HBS 18 LTX BL 3000
Nennspannung	18 V
Motortyp	Bürstenlos (Brushless)
Akku-System	CAS (Cordless Alliance System)
Kompatibler Akku-Typ	Lithium-Ionen (Li-Ion)
Akku-Spannungsbereich	12 - 36 V
Empfohlene Akku-Kapazität	1.3 - 10 Ah
Leerlaufdrehzahl	0 - 3000 min⁻¹
Spannfutter	Sechskant 1/4" (6,35 mm)
Gewicht (ohne Akku)	ca. 1,5 kg
Stromversorgung	Li-Ion Akku 18 V (nicht im Lieferumfang)
Drehzahlregulierung	Ja
Rechts-/Linkslauf	Ja
Motorbremse	Ja
LED-Beleuchtung	Ja (integriert)
Überlastschutz	Ja (elektronisch)
Empfohlene Umgebungstemperatur beim Laden	0 °C bis 40 °C
Schutzklasse (Ladegerät)	II
Verwendungszweck	Schrauben und Bohren in Holz, Metall und Kunststoff

Häufig gestellte Fragen - HBS 18 LTX BL 3000 METABO

Welche Akkus sind mit dem Metabo HBS 18 LTX BL 3000 Schrauber kompatibel?

Der Schrauber ist mit allen Akkus des CAS (Cordless Alliance System) von Metabo kompatibel, im Li-Ion Format, mit einer Spannung von 12 V bis 36 V und einer Kapazität von 1,3 Ah bis 10 Ah.

Wie lade ich den Akku meines Schraubers?

Setzen Sie den Akku vollständig in die Schiebeführung des passenden Metabo Ladegeräts ein. Die Kontrollleuchte blinkt während des Ladevorgangs. Nach Abschluss des Ladevorgangs leuchtet sie dauerhaft. Der Akku kann im Erhaltungsladebetrieb bleiben.

Was bedeutet die blinkende Warnleuchte am Ladegerät?

Ein Blinken der Warnleuchte weist auf einen defekten oder falsch eingesetzten Akku hin. Entfernen Sie den Akku sofort und überprüfen Sie seinen Zustand. Wenn das Problem weiterhin besteht, wenden Sie sich an den Metabo Kundendienst.

Kann ich den Schrauber ununterbrochen verwenden?

Ja, beachten Sie jedoch eine Ladeumgebungstemperatur zwischen 0 °C und 40 °C. Wenn der Akku oder das Ladegerät überhitzt, wird der Ladevorgang automatisch angepasst (Leistungsreduzierung).

Wie reinige ich meinen Metabo Schrauber?

Reinigen Sie regelmäßig die Lüftungsschlitze mit einem trockenen Pinsel. Verwenden Sie keine ätzenden Reinigungsmittel. Lagern Sie das Werkzeug an einem trockenen und feuchtigkeitsgeschützten Ort.

Welches Ladegerät soll ich für den Akku verwenden?

Verwenden Sie ausschließlich Metabo Ladegeräte der ASC Serie (ASC 55, ASC 145, ASC 290) oder die Ladegeräte SC 36/SC 30, je nach Spannung und Kapazität Ihres Akkus. Verwenden Sie niemals ein ungeeignetes Ladegerät.

Verfügt der Schrauber über eine Motorbremse?

Ja, der Metabo HBS 18 LTX BL 3000 Schrauber ist mit einer Motorbremse ausgestattet, die ein schnelles Stoppen des Werkzeugs nach Loslassen des Schalters ermöglicht.

Kann ich ein USB-Gerät über das ASC 290 Ladegerät laden?

Das Ladegerät ASC 290 besitzt einen USB-C Anschluss zum Laden kompatibler USB-Geräte (Smartphones usw.). Der USB-Ladevorgang beginnt automatisch nach dem Laden des Akkus.

Was tun, wenn der Akku nicht lädt?

Überprüfen Sie, ob der Akku richtig eingesetzt ist und die Temperatur zwischen 0 °C und 50 °C liegt. Wenn die Warnleuchte dauerhaft leuchtet, ist der Akku möglicherweise zu heiß/kalt. Warten Sie, bis er abkühlt, oder erwärmen Sie ihn.

Wo finde ich Ersatzteile und kann meinen Schrauber reparieren lassen?

Reparaturen sind von einem autorisierten Metabo Fachhändler durchzuführen. Kontaktieren Sie Ihren Metabo Vertreter oder besuchen Sie die Website www.metabo.com, um einen Kundendienst zu finden.

BEDIENUNGSANLEITUNG HBS 18 LTX BL 3000 METABO

de Originalbetriebsanleitung 4

en Original instructions 7

fr Notice originale 10

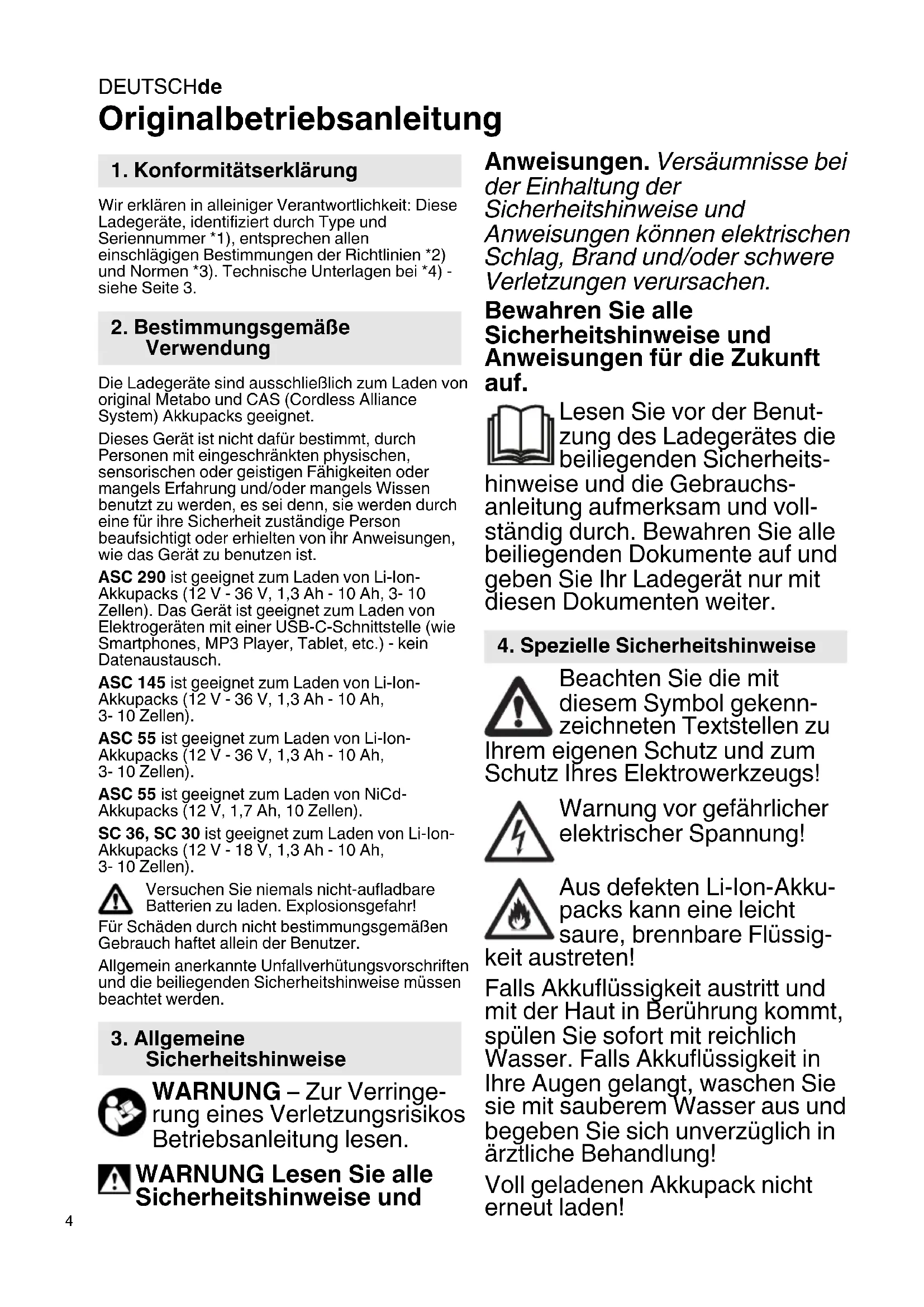

Originalbetriebsanleitung

1. Konformitätserklärung

Wir erklären in alleiniger Verantwortlichkeit: Diese Ladegeräte, identifiziert durch Type und Seriennummer *1), entsprechen allen einschlägigen Bestimmungen der Richtlinien *2) und Normen *3). Technische Unterlagen bei *4) - siehe Seite 3.

2. Bestimmungsgemäße Verwendung

Die Ladegeräte sind ausschließlich zum Laden von original Metabo und CAS (Cordless Alliance System) Akkupacks geeignet.

Dieses Gerät ist nicht dafür bestimmt, durch Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

ASC 290 ist geeignet zum Laden von Li-Ion-Akkupacks (12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 Zellen). Das Gerät ist geeignet zum Laden von Elektrogeräten mit einer USB-C-Schnittstelle (wie Smartphones, MP3 Player, Tablet, etc.) - kein Datenaustausch.

ASC 145 ist geeignet zum Laden von Li-Ion-Akkupacks (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 Zellen).

ASC 55 ist geeignet zum Laden von Li-Ion-Akkupacks (12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 Zellen).

ASC 55 ist geeignet zum Laden von NiCd-Akkupacks (12 V, 1,7 Ah, 10 Zellen).

SC 36, SC 30 ist geeignet zum Laden von Li-Ion-Akkupacks (12 V - 18 V, 1,3 Ah - 10 Ah, 3-10 Zellen).

Versuchen Sie niemals nicht-aufladbare Batterien zu laden. Explosionsgefahr!

Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer.

Allgemein anerkannte Unfallverhütungsvorschriften und die beiliegenden Sicherheitshinweise müssen beachtet werden.

3. Allgemeine Sicherheitshinweise

WARNUNG – Zur Verringerung eines Verletzungsrisikos Betriebsanleitung lesen.

WARNUNG Lesen Sie alle Sicherheitshinweise und

Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Lesen Sie vor der Benutzung des Ladegerätes die beiliegenden Sicherheitshinweise und die Gebrauchs- anleitung aufmerksam und voll- ständig durch. Bewahren Sie alle beiliegenden Dokumente auf und geben Sie Ihr Ladegerät nur mit diesen Dokumenten weiter.

4. Spezielle Sicherheitshinweise

Beachten Sie die mit diesem Symbol gekenn-zeichneten Textstellen zu Ihrem eigenen Schutz und zum Schutz Ihres Elektrowerkzeugs!

Warnung vor gefährlicher elektrischer Spannung!

Aus defekten Li-Ion-Akku- packs kann eine leicht saure, brennbare Flüssig- streten!

Falls Akkuflüssigkeit austritt und mit der Haut in Berührung kommt, spülen Sie sofort mit reichlich Wasser. Falls Akkuflüssigkeit in Ihre Augen gelangt, waschen Sie sie mit sauberem Wasser aus und begeben Sie sich unverzüglich in ärztliche Behandlung!

Voll geladenen Akkupack nicht erneut laden!

Nur für den Gebrauch in Innenräumen.

Schützen Sie Ihr Ladegerät vor Nässe!

Niemals Kindern die Benutzung des Gerätes gestatten.

Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Halten Sie Kinder vom Ladegerät bzw. vom Arbeitsbereich fern!

Verwahren Sie Ihr Ladegerät so, dass es für Kinder unzugänglich ist!

Ziehen Sie bei Rauchentwicklung oder Feuer im Ladegerät sofort den Netzstecker!

Stecken Sie keine Gegenstände in die Lüftungsschlitze des Ladegerätes - Gefahr eines elektrischen Schlags bzw. Kurzschlusses!

Verwenden Sie keine defekten Akkupacks!

In Bereichen mit hoher Metallstaubbelastung keine Akkupacks mit AIR COOLED-Ladegeräten laden.

ASC 290: Nur die original Metabo Netzanschlussleitung verwenden.

5. Überblick

Siehe Seite 2. Die Abbildungen gelten beispielhaft für alle Geräte.

1 Akkupack (nicht im Lieferumfang enthalten)

2 Schiebesitz

3 Betriebsanzeige

4 Warnanzeige

5 Ladezustandsanzeige *

6 USB-Abdeckung *

7 USB-C-Anschluss *

8 LED-Anzeige (USB-C-Anschluss mit Spannung versorgt) *

* modellabhängig

6. Inbetriebnahme

Vergleichen Sie vor Inbetriebnahme, ob die auf dem Typenschild angegebene Netzspannung und Netzfrequenz mit den Daten Ihres Stromnetzes übereinstimmen.

Geräte wie dieses, die Gleichstrom erzeugen, könnten einfache Fehlerstromschutzschalter beeinflussen. Verwenden Sie Typ F oder besser, mit einem Auslösestrom von max. 30 mA.

Vor Inbetriebnahme des Ladegerätes sicherstellen, dass die Lüftungsschlitze frei sind. Mindestabstand zu anderen Gegenständen min. 5 cm!

6.1 Selbsttest

Netzstecker einstecken.

Die Warnanzeige (4) und die Betriebsanzeige (3) leuchten nacheinander für ca. 1 Sekunde, der eingebaute Lüfter läuft für ca. 5 Sekunden.

7. Benutzung

7.1 Akkupack laden

Akkupack vollständig, bis zum Anschlag auf den Schiebesitz (2) aufschieben.

Die Betriebsanzeige (3) blinkt.

Hinweis: Um bei Li-Ion-Akkupacks den Ladezustand anzeigen zu lassen, erst Akkupack aus dem Ladegerät nehmen und dann Taste am Akkupack drücken.

7.2 Erhaltungsladung

Ist die Ladung beendet, schaltet das Ladegerät automatisch auf Erhaltungsladung um.

Der Akkupack kann im Ladegerät verbleiben und ist somit immer betriebsbereit.

Die Betriebsanzeige (3) leuchtet dauernd.

7.3 Nur ASC 290: USB-Gerät laden

Nur USB-Geräte anschließen, die mit dem USB-Standard kompatibel sind. Bei

Benutzung mit inkompatiblen Geräten kann dies zu Fehlfunktionen, Schäden oder Verletzungen führen.

Die Abdeckung (6) öffnen und ein USB-Gerät mit einem geeigneten Kabel am USB-C-Anschluss (7) einstecken. Das Gerät wird geladen.

Der USB-C-Anschluss (7) wird nur mit Spannung versorgt (LED-Anzeige (8) leuchtet), wenn kein Akkupack geladen wird.

Sind Akkupack und USB-Gerät gleichzeitig angeschlossen, startet der USB-Ladevorgang automatisch nach dem Ende des Akkupack-Ladevorgangs.

DEUTSCHde

8. Störung

8.1 Warnanzeige (4) leuchtet dauernd

Akkupack wird nicht geladen. Temperatur zu hoch/zu niedrig. Liegt die Temperatur des Akkupacks zwischen 0 °C und 50 °C, beginnt der Ladevorgang automatisch.

ASC 290: Warnanzeige (4) leuchtet dauernd und Ladezustandsanzeige (5) blinkt: Ladegerät heiß, oder Akkupack kalt bzw. heiß, Akkupack wird mit reduzierter Ladeleistung geladen.

8.2 Warnanzeige (4) blinkt

• Akkupack defekt. Akkupack sofort aus dem Ladegerät entnehmen.
• Akkupack wurde nicht richtig auf den Schiebesitz (2) aufgeschoben. Siehe Kapitel 7.1.

9. Reparatur

Reparaturen am Ladegerät dürfen nur durch eine Elektrofachkraft ausgeführt werden!

Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Mit reparaturbedürftigen Metabo Ladegeräten wenden Sie sich bitte an Ihre Metabo-Vertretung. Adressen siehe www.metabo.com.

10. Umweltschutz

Befolgen Sie nationale Vorschriften zu umweltgerechter Entsorgung und zum Recycling ausgedienter Maschinen, Verpackungen und Zubehör.

Verpackungsmaterialien müssen entsprechend Ihrer Kennzeichnung nach kommunalen Richtlinien entsorgt werden. Weitere Hinweise finden Sie auf www.metabo.com im Bereich Service.

Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EU über Elektround Elektronik-Altgeräte und Umsetzung in natio- nales Recht müssen verbrauchte Elektrowerk- zeuge getrennt gesammelt und einer umweltge- rechten Wiederverwertung zugeführt werden.

11. Technische Daten

Siehe Seite 3.

U = Spannungsbereiche der Akkupacks

C = Akkupack-Kapazität

IC = LadestromA

t = Ladezeit

USB = Spannung und max. Ladestrom des USB-C-Anschlusses

1) Ladezeiten beispielhaft ausgewählter Akkupacks. Abhängig von der Restkapazität sowie der Temperatur des Akkupacks können die realen Ladezeiten von den Angaben abweichen.

Empfohlene Umgebungstemperatur beim Laden: 0 °C bis 40 °C.

Änderungen im Sinne des technischen Fortschritts vorbehalten.

Gerät der Schutzklasse II

\~ Wechselstrom
