Продукттын түрү	Зымсыз бургулоо
Бренд	Metabo
Модель	HBS 18 LTX BL 3000
Номиналдык чыңалуу	18 V
Мотордун түрү	Щеткасыз (Brushless)
Батарея системасы	CAS (Cordless Alliance System)
Шайкеш батареянын түрү	Литий-иондук (Li-Ion)
Батарея чыңалуу диапазону	12 - 36 V
Сунушталган батарея сыйымдуулугу	1.3 - 10 Ah
Бош жүрүш ылдамдыгы	0 - 3000 айн/мин
Патрон	Алты бурчтук 1/4" (6,35 мм)
Салмагы (батареясыз)	Болжол менен 1,5 кг
Кубаттандыруу	Li-Ion 18 V батарея (кирбеген)
Ылдамдык вариатору	Ооба
Айлануу багытын алмаштыруу	Ооба
Мотор тормозу	Ооба
LED жарыгы	Ооба (интеграцияланган)
Ашыкча жүктөөдөн коргоо	Ооба (электрондук)
Сунушталган кубаттоочу айлана-температура	0 °C дан 40 °Cга чейин
Коргоо классы (кубаттоочу)	II
Колдонуунун максаты	Жыгач, металл жана пластикте бурама жана тешик тешүү

Көп берилген суроолор - HBS 18 LTX BL 3000 METABO

Метабо HBS 18 LTX BL 3000 бургулоосуна кайсы батареялар шайкеш келет?

Бургулоо Метабо CAS (Cordless Alliance System) системасынын бардык Li-Ion батареялары менен шайкеш, чыңалуусу 12 Втан 36 Вка, сыйымдуулугу 1,3 Ahтан 10 Ahка чейин.

Бургулоө батареямды кантип кубаттасам болот?

Батареяны тиешелүү Метабо кубаттоочусунун жылыма оюгуна толук киргизиңиз. Көзөмөл көрсөткүчү кубаттоо учурунда жымылдайт. Кубаттоо аяктагандан кийин, көрсөткүч туруктуу күйөт. Батарея тейлөө режиминде кала алат.

Кубаттоочтун жымылдаган эскертүү көрсөткүчү эмнени билдирет?

Эскертүү көрсөткүчүнүн жымылдашы батареянын бузулганын же туура эмес киргизилгенин көрсөтөт. Батареяны дароо алып, анын абалын текшериңиз. Эгерде көйгөй чечилбесе, Метабо сатуудан кийинки кызматына кайрылыңыз.

Бургулоону үзгүлтүксүз колдоно аламбы?

Ооба, бирок кубаттоо айлана-температурасын 0 °C менен 40 °C ортосунда сактаңыз. Эгерде батарея же кубаттоочу ысып кетсе, кубаттоо процесси автоматтык түрдө ыңгайлашат (кубатты азайтат).

Метабо бургулоомду кантип тазаласам болот?

Аба тешиктерин кургак щетка менен үзгүлтүксүз тазалаңыз. Коррозиялык продуктуларды колдонбоңуз. Аспапты кургак жана нымдан алыс жерде сактаңыз.

Батарея үчүн кайсы кубаттоочуну колдонуш керек?

Батареяңыздын чыңалуусуна жана сыйымдуулугуна жараша Метабо ASC сериясындагы (ASC 55, ASC 145, ASC 290) же SC 36/SC 30 кубаттоочуларын гана колдонуңуз. Шайкеш келбеген кубаттоочуну эч качан колдонбоңуз.

Бургулоодо мотор тормозу барбы?

Ооба, Метабо HBS 18 LTX BL 3000 бургулоосу кургатылгандан кийин аспапты тез токтотуу үчүн мотор тормозу менен жабдылган.

ASC 290 кубаттоочусу аркылуу USB түзүлүшүн кубаттай аламбы?

ASC 290 кубаттоочусунда шайкеш USB түзүлүштөрүн (смартфондор ж.б.) кубаттоого мүмкүндүк берген USB-C порту бар. USB кубаттоо батарея кубатталгандан кийин автоматтык түрдө башталат.

Эгерде батарея кубатталбаса, эмне кылыш керек?

Батареянын туура киргизилгенин жана температуранын 0 °C менен 50 °C ортосунда экенин текшериңиз. Эгерде эскертүү көрсөткүчү күйүп турса, батарея өтө ысык/суук болушу мүмкүн. Аны муздаганга же жылыганга чейин күтүңүз.

Запас бөлүктөрүн кайдан тапсам жана бургулоомду оңдотсом болот?

Оңдоо иштери Метабо тарабынан ыйгарым укуктуу адис тарабынан жүргүзүлүшү керек. Метабо өкүлүңүзгө кайрылыңыз же сатуудан кийинки кызматты табуу үчүн www.metabo.com сайтын караңыз.

КОЛДОНУУЧУ КОЛДОНМОСУ HBS 18 LTX BL 3000 METABO

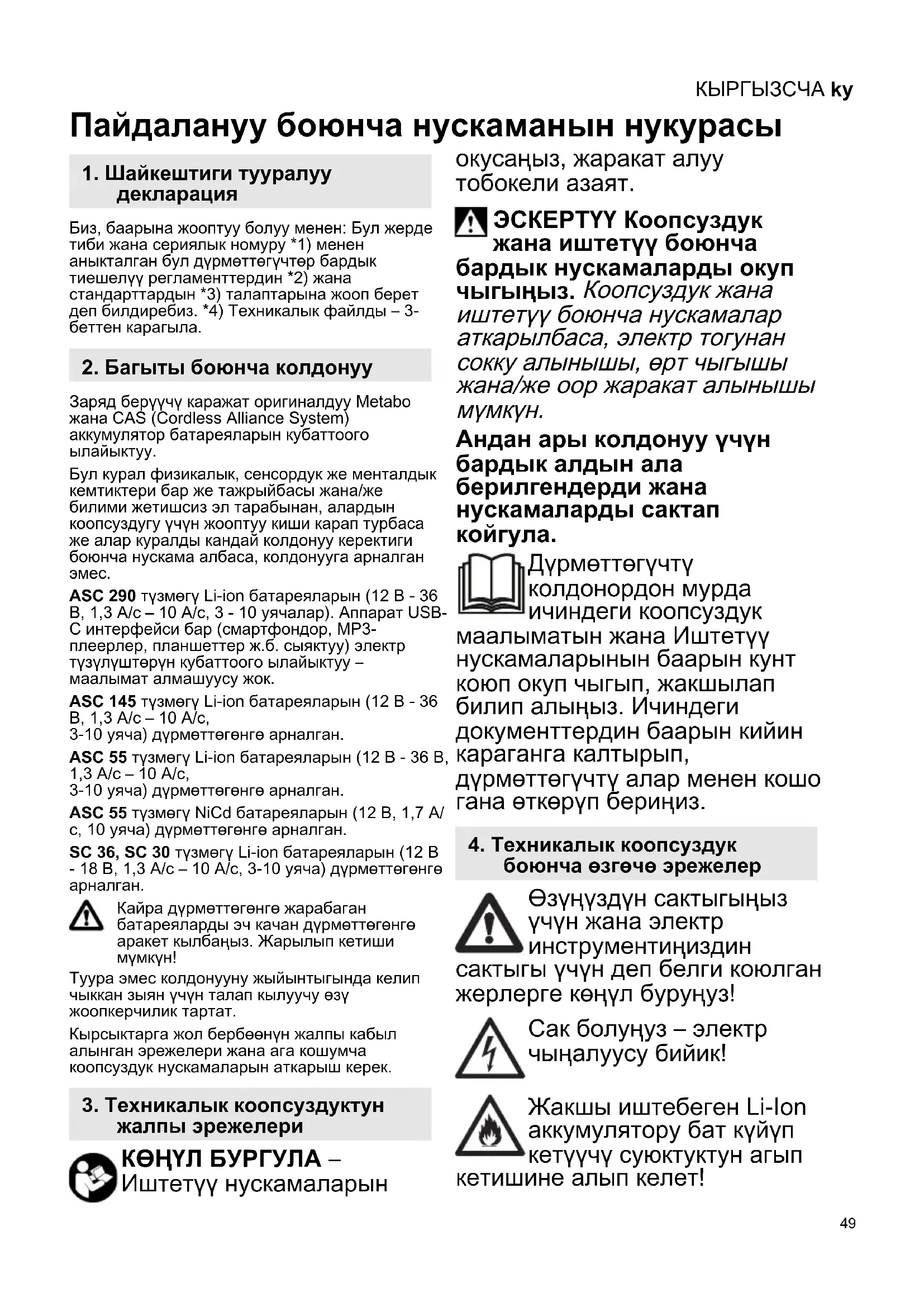

ky Пайдалануу боюнча нускаманын нукурасы 49

Аккумуляторды жылжымалы тірекке (2) толыктай, тірелгенше жылжытыңыз.

8.2 Ескерту индикатор (4) жыпылыктайды

Пайдалануу боюнча нускаманын нукурасы

1. Шайкештиги тууралуу декларация

Биз, баарына жооптуу болуу менен: Бул жерде тиби жана сериялык номуру *1) менен аныкталган бул дүрмөттөгүчтөр бардык тиешелүү регламенттердин *2) жана стандарттардын *3) талаптарына жооп берет деп билдиребиз. *4) Техникалык файлды – 3- беттен карагыла.

2. Багыты боюнча колдонуу

Заряд берүүчү каражат оригиналдуу Metabo жана CAS (Cordless Alliance System) аккумулятор батареяларын кубаттоого ылайыктуу.

Бул курал физикалык, сенсордук же менталдык кемтиктери бар же тажрыйбасы жана/же билими жетишсиз эл тарабынан, алардын коопсуздугу үчүн жооптуу киши карап турбаса же алар куралды кандай колдонуу керектиги боюнча нускама албаса, колдонууга арналган эмес.

ASC 290 түзмөгү Li-ion батареяларын (12 В - 36 В, 1,3 А/с – 10 А/с, 3 - 10 уячалар). Аппарат USB-C интерфейси бар (смартфондор, MP3-плеерлер, планшеттер ж.б. сыяктуу) электр түзүлүштөрүн кубаттоого ылайыктуу – маалымат алмашуусу жок.

ASC 145 түзмөгү Li-ion батареяларын (12 В - 36 В, 1,3 А/с – 10 А/с, 3-10 уяча) дүрметтөгөнгө арналган.

ASC 55 түзмөгү Li-ion батареяларын (12 В - 36 В, 1,3 А/с – 10 А/с, 3-10 уяча) дүрметтөгөнгө арналган.

ASC 55 түзмөгү NiCd батареяларын (12 В, 1,7 А/с, 10 уяча) дүрмөттөгөнгө арналган.

SC 36, SC 30 түзмөгү Li-ion батареяларын (12 В - 18 В, 1,3 А/с – 10 А/с, 3-10 уяча) дүрметтөгөнге арналган.

Кайра дүрметтөгөнге жарабаган батареяларды эч качан дүрметтөгөнге аракет кылбаныз. Жарылып кетиши мүмкүн!

Туура эмес колдонууну жыйынтыгында келип чыккан зыян үчүн талап кылуучу өзү жоопкерчилик тартат.

Кырсыктарга жол бербөөнүн жалпы кабыл алынган эрежелери жана ага кошумча коопсуздук нускамаларын аткарыш керек.

3. Техникалык коопсуздуктун жалпы эрежелери

КӨНУЛ БУРГУЛА – Иштетүү нускамаларын

окусаңыз, жаракат алуу тобокели азаят.

ЭСКЕРТУУ Коопсуздук жана иштетүү боюнча бардык нускамаларды окуп чыгыңыз. Коопсуздук жана иштетүү боюнча нускамалар аткарылбаса, электр тогунан сокку алынышы, өрт чыгышы жана/же оор жаракат алынышы мүмкүн.

Андан ары колдонуу үчүн бардык алдын ала берилгендерди жана нускамаларды сактап койгула.

Дүрмөттөгүчтү колдонордон мурда ичиндеги коопсуздук маалыматын жана Иштетүү нускамаларынын баарын кунт коюп окуп чыгып, жакшылап билип алыңыз. Ичиндеги документтердин баарын кийин караганга калтырып, дүрмөттөгүчтү алар менен кошо гана өткөруүп бериңиз.

4. Техникалык коопсуздук боюнча өзгөчө эрежелер

Өзүңүздүн сактыгыңыз үчүн жана электр инструментиңиздин сактыгы үчүн деп белги коюлган жерлерге көңүл буруңуз!

Сак болунуз – электр чыңалуусу бийик!

Жакшы иштебеген Li-Ion аккумулятору бат күйүп кетүүчү суюктуктун агып ине алып келет!

КЫРГЫЗСЧАКУ

Аккумулятордон суюктук агып кеткенде жана адамдын териси менен контакт болгондо, жабыркаган теринин жерин тезинен суу менен абдан жуу керек. Аккумулятордун суюктугу көзгө кирген учурда, көзду таза суу менен абдан жууп жана тезинен медициналык жардамга кайрылгыла!

Толук дүрметтөлгөн батареяны кайра дүрметтөбөңүз!

Имараттын ичинде гана пайдалануу керек.

Дүрмөттөгүчтү ным болуудан сактаңыз.

Эч качан балдарды шайман менен ойнотпонуз.

Балдар бул жабдуу менен ойнобошу үчүн аларды жакшы караш керек.

Балдарды дүрмөттөгүчтөн жана иш аймагынан алыс кармаңыз!

Батарея дүрмөттөгүчүнүздү балдар жетпеген жерде кармаңыз!

Батарея түтөп же жалын чыгып кетсе, батарея дүрмөттөгүчүн дароо айрыдан сууруп алыңыз!

Батарея дүрмөттөгүчүнүн желдетүүчү тешиктерине эч нерсе киргизбеңиз – электр соккусу же кыска чаташуу болушу мүмкүн!

Мандеми бар батареяларды колдонбонуз.

Оор металл чаңы каптаган аймактарда аккумулятор батареясын AIR COOLED деген кубаттоочу жабдыктар менен кубаттабаңыз.

ASC 290: Бир гана чыныгы Metabo азыктандыруу кабелин колдонунуз.

5. Кыскача билдируу

2-бетти кара. Иллюстрациялар бардык жабдыктар учун үлгү катары берилген.

3 Иштетүү көрсөткүчү

4 Эскертүү көрсөткүчү

5 Заряддын абалынын көрсөткүчү*

6 USB капкагы*

7 USB-C порту*

8 LED дисплей (USB-C порту менен иштейт)

* моделден кез каранды

6. Ишке киргизүү

Айрысын саярдан мурда энбелгиде жазылган негизги тармактын бааланган чиңалуусу жана жыштыгы сиздин кубат жеткируүүнүздүкүнө туура келерин

тактаңыз.

Тике агын жараткан мындай шаймандар калдык агын шаймандарына таасир тийгизиши мүмкүн. Чыгаруу агыны макс. 30 мА болгон F тибиндеги же андан да өйдө колдонунуз.

Дүрмөттөгүчтү ишке киргизерден мурда аба кирген көзөнөктөру бош экенин тактаңыз. Башка нерселерге аралык 5 смден аз болбосун.

6.1 Θз алдынча текшерүү

Негизги агын жеткируу зымын киргизиңиз.

Коркунучту көрсөткүч (4) жана Иштетүү көрсөткүчү (3) ортосунда болж. 1 секунд менен жанат, ичине курулган үйлөткүч болж. 5 секунд жанат.

7. Колдонуу

7.1 Батареяны дүрметтөө

Батарея таңгагын толугу менен өз ордуна токтоп калмайынча жылдырып (2) отуруңуз.

Иштетүү көрсөткүчү (3) күйүп-өчөт.

Эскертуу: Li-Ion батареяларынын толгонун текшериш үчүн алгач батарея таңгагын дүрметтөгүчтөн чыгарып, андан соң батареядагы топчуну басыңыз.

7.2 Дүрметтү кармoo

Дүрметтөлүп бүткөн соң батарея дүрметтөөч автоматтык түрдө сактоо абалына которуюлат.

Батареяны батарея дүрметтөөчте калтырса, ал дайыма колдонууга даяр болот.

100%

Иштетүү көрсөткүчү (3) дароо жанат.

7.3 ASC 290 гана: USB түзмөгүн зарядкасы

USB стандартына туура келген USB

түзмөктөрүн гана туташтырыңыз. Шайкеш

келбеген түзмөктөр менен колдонуу бузулууга, зыянга же жаракатка алып келиши мүмкүн.

(6)Капкакты ачып, USB-C (7) портуна ылайыктуу кабели бар USB түзмөгүн салыңыз. Аппарат кубатталып жатат.

Аккумулятор ток албай калганда USB-C портуна (7) чыңалуу ток берилет, ошондо (LED дисплей (8) күйөт).

Батарея блоку жана USB түзмөгү бир эле учурда туташтырылган болсо, USB кубаттоо процесси батарейканын кубаттоо процесси аяктагандан кийин автоматтык түрдө башталат.

8. Бузулуу

8.1 Эскертүү көрсөткүчү (4) дароо жанат.

Батарея дүрмөттөлген эмес. Температура өтө бийик/өтө ылдый. Батареянын температурасы 0 °C менен 50 °C ортосунда болсо, дүрмөттөө автоматтык түрдө башталат.

ASC 290: Эскертүү көрсеткүчү (4) ттынымсыз күйүп турат жана кубаттоо абалын көрсетүүчү (5) индикатор жаркырап турат: Кубаттагыч ысып кеткен же аккумулятор өте муздак же ысык. Аккумулятор төмөндөтүлгөн кубаттоо ылдамдығы менен кубатталууда.

8.2 Эскертүү көрсөткүчү (4) күйүп-жанат.

• Батареянын мандеми бар. Батареяны дароо дүрметтөөчтөн чыгарыңыз.
• Батарея өз ордуна (2) туура жылдырылып коюлган эмес. Бул бөлүмдү караңыз: 7.1.
• ASC 290: Эскертүү көрсеткүчү (4) күйүп, Заряддын абалынын көрсеткүчү (5) өчүк: Батарея таңгагы дүрметтөчтүнбөй жатат, дүрметтөч ете ысык.

9. Ремонт

Дүрмөттөөчтү ондоо иштерине ишбилги электриктер гана тартылышы керек.

Бул куралдын негизги тармакка туташтыруучу кабели зыян тартса, элге жана мүлкке коркунуч туудурбаш учүн аны өндүрүүчү, Кардарларды колдоо кызматы же так ошондой ишбилги киши алмаштырышы керек.

Сиздин Metabo дүрметтөөчтөруңүз ондоого муктаж болсо, жергиликтүү Metabo өкүлдөруне

кайрылыңыз. Даректерди www.metabo.com сайтынан табасыздар.

10. Айлана-чөйрөнү коргоо

Экологиялык кайра пайдалану жана иштен чыккан жабдыктарды, таңгактарды жана аксессуарларды кайра иштетүү боюнча улуттук эрежелерди сактагыла.

Таңгактоочу материалдар муниципалдык эрежелерге ылайык алардын маркировкасына ылайык жок кылынууга тийиш. Кошумча маалыматты www.metabo.com тейлее жаатынан таба аласыз.

ЕБ өлкөлөрү үчүн гана: Эч качан электр куралдарын үйдөгү таштанды кутусуна таштабагыла! Колдонулган электрондук электр куралдары боюнча 2012/19/EC

Европа Эрежелери боюнча жана улуттук мыйзамдарга ылайык, колдонулган электр куралдарын өзүнчө чогултуп, айлана-чөйрөге зыян келтирбегендей қылып ыргытыш керек.

11. Техникалык шарттары

3-бетти карагыла.

U = Батареялар үчүн чыңалуу арымдары

C = Батареянын сыйымдуулугу

I_C = Дүрмөттөөчү агын

t = Дурметтее убактысы ¹⁾

USB = USB-C портунун чыналуу жана максималдуу кубаттоо агымы

1) Мисал катары тандалган батарея топтомдорун заряддоо убакыттары. Батареяда калган орунга жана температурага жараша, чынығы дүмөттөө убактысы көрсөтүлгөндөн айырмаланышы мүмкүн.

Кубаттоо учурунда чөйрөсүндө сунушталган температура: 0 °C - 40 °C.

Техникалык прогресске байланыштуу өзгөрүүлөрдү алдын ала карагыла.

□ II класстагы коргоо менен камсыздалган жабдык

\~ Озгерме агын
