Type de produit	Visseuse sans fil
Marque	Metabo
Modèle	HBS 18 LTX BL 3000
Tension nominale	18 V
Type de moteur	Brushless (sans balais)
Système de batterie	CAS (Cordless Alliance System)
Type de batterie compatible	Lithium-Ion (Li-Ion)
Plage de tension batterie	12 - 36 V
Capacité de batterie recommandée	1.3 - 10 Ah
Vitesse à vide	0 - 3000 tr/min
Mandrin	Hexagonal 1/4" (6,35 mm)
Poids (sans batterie)	Environ 1,5 kg
Alimentation	Batterie Li-Ion 18 V (non incluse)
Variateur de vitesse	Oui
Inversion de sens de rotation	Oui
Frein moteur	Oui
Éclairage LED	Oui (intégré)
Protection contre les surcharges	Oui (électronique)
Température ambiante de recharge recommandée	0 °C à 40 °C
Classe de protection (chargeur)	II
Utilisation prévue	Vissage et perçage dans le bois, le métal et le plastique

FOIRE AUX QUESTIONS - HBS 18 LTX BL 3000 METABO

Quelles batteries sont compatibles avec la visseuse Metabo HBS 18 LTX BL 3000 ?

La visseuse est compatible avec toutes les batteries du système CAS (Cordless Alliance System) de Metabo, au format Li-Ion, de tension 12 V à 36 V et de capacité 1,3 Ah à 10 Ah.

Comment recharger la batterie de ma visseuse ?

Insérez la batterie à fond dans le logement coulissant du chargeur Metabo adapté. Le témoin de contrôle clignote pendant la charge. Une fois la charge terminée, le témoin s'allume fixe. La batterie peut rester en mode entretien.

Que signifie le témoin d'avertissement clignotant sur le chargeur ?

Un clignotement du témoin d'avertissement indique une batterie défectueuse ou mal insérée. Retirez immédiatement la batterie et vérifiez son état. Si le problème persiste, contactez le service après-vente Metabo.

Puis-je utiliser la visseuse en continu ?

Oui, mais respectez une température ambiante de recharge entre 0 °C et 40 °C. Si la batterie ou le chargeur surchauffe, le processus de recharge est automatiquement adapté (réduction de puissance).

Comment nettoyer ma visseuse Metabo ?

Nettoyez régulièrement les fentes d'aération avec un pinceau sec. N'utilisez pas de produits corrosifs. Stockez l'outil dans un endroit sec et à l'abri de l'humidité.

Quel chargeur utiliser pour la batterie ?

Utilisez exclusivement les chargeurs Metabo de la série ASC (ASC 55, ASC 145, ASC 290) ou les chargeurs SC 36/SC 30, selon la tension et la capacité de votre batterie. Ne jamais utiliser de chargeur non adapté.

La visseuse dispose-t-elle d'un frein moteur ?

Oui, la visseuse Metabo HBS 18 LTX BL 3000 est équipée d'un frein moteur pour un arrêt rapide de l'outil après relâchement de la gâchette.

Puis-je recharger un appareil USB via le chargeur ASC 290 ?

Le chargeur ASC 290 possède un port USB-C permettant de recharger des appareils USB compatibles (smartphones, etc.). La charge USB débute automatiquement après la charge de la batterie.

Que faire si la batterie ne se recharge pas ?

Vérifiez que la batterie est correctement insérée et que la température est comprise entre 0 °C et 50 °C. Si le témoin d'avertissement reste allumé, la batterie est peut-être trop chaude/froide. Attendez qu'elle refroidisse ou réchauffez-la.

Où trouver les pièces détachées et faire réparer ma visseuse ?

Les réparations doivent être effectuées par un spécialiste agréé Metabo. Contactez votre représentant Metabo ou consultez le site www.metabo.com pour trouver un service après-vente.

MODE D'EMPLOI HBS 18 LTX BL 3000 METABO

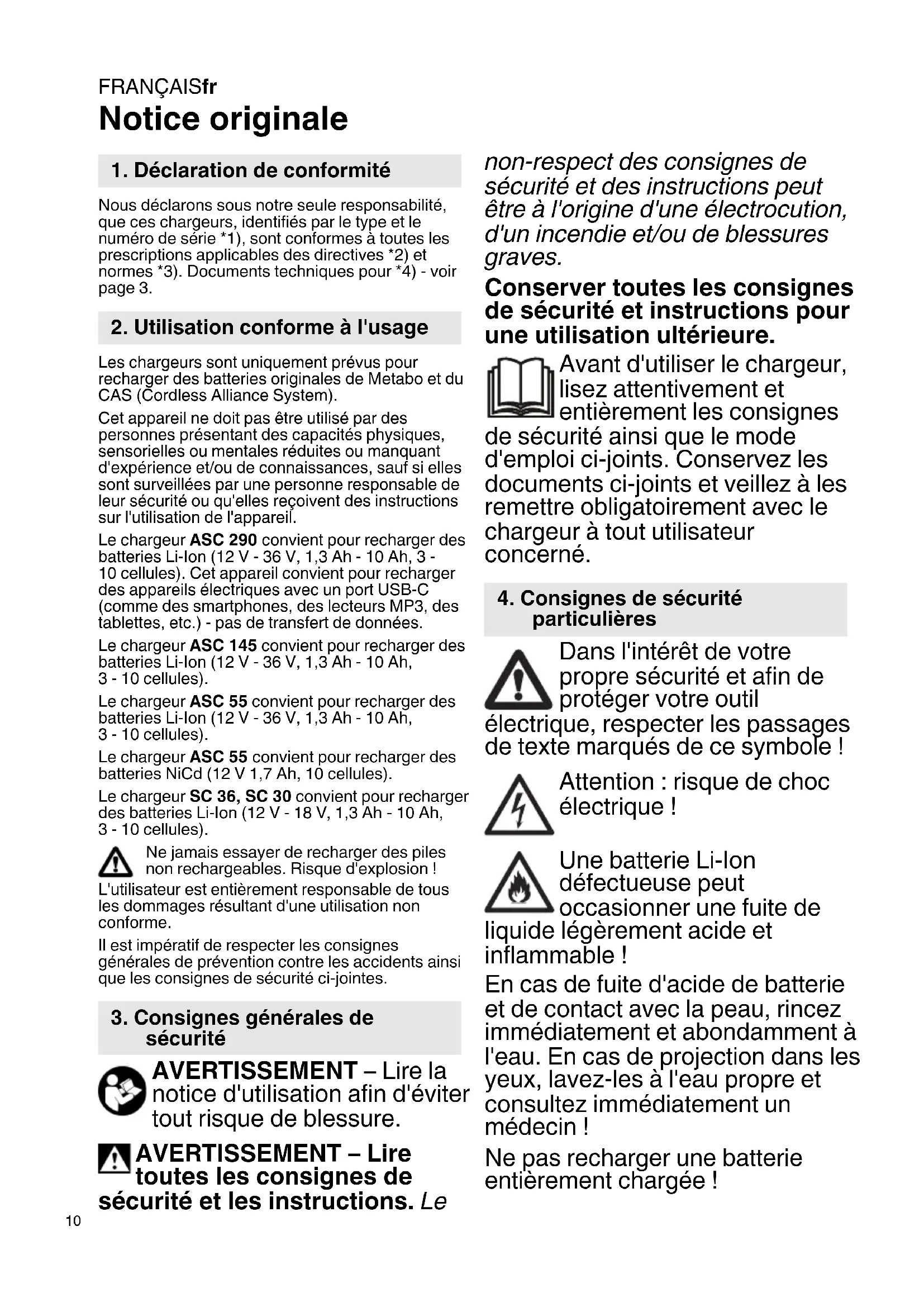

1. Déclaration de conformité

Nous déclarons sous notre seule responsabilité, que ces chargeurs, identifiés par le type et le numéro de série *1), sont conformes à toutes les prescriptions applicables des directives *2) et normes *3). Documents techniques pour *4) - voir page 3.

2. Utilisation conforme à l'usage

Les chargeurs sont uniquement prévus pour recharger des batteries originales de Metabo et du CAS (Cordless Alliance System).

Cet appareil ne doit pas être utilisé par des personnes présentant des capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et/ou de connaissances, sauf si elles sont surveillées par une personne responsable de leur sécurité ou qu'elles reçoivent des instructions sur l'utilisation de l'appareil.

Le chargeur ASC 290 convient pour recharger des batteries Li-Ion (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 cellules). Cet appareil convient pour recharger des appareils électriques avec un port USB-C (comme des smartphones, des lecteurs MP3, des tablettes, etc.) - pas de transfert de données.

Le chargeur ASC 145 convient pour recharger des batteries Li-Ion (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 cellules).

Le chargeur ASC 55 convient pour recharger des batteries Li-Ion (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 cellules).

Le chargeur ASC 55 convient pour recharger des batteries NiCd (12 V 1,7 Ah, 10 cellules).

Le chargeur SC 36, SC 30 convient pour recharger des batteries Li-Ion (12 V - 18 V, 1,3 Ah - 10 Ah, 3 - 10 cellules).

Ne jamais essayer de recharger des piles non rechargeables. Risque d'explosion !

L'utilisateur est entièrement responsable de tous les dommages résultant d'une utilisation non conforme.

Il est impératif de respecter les consignes générales de prévention contre les accidents ainsi que les consignes de sécurité ci-jointes.

3. Consignes générales de sécurité

AVERTISSEMENT – Lire la notice d'utilisation afin d'éviter tout risque de blessure.

AVERTISSEMENT – Lire toutes les consignes de sécurité et les instructions. Le

non-respect des consignes de sécurité et des instructions peut être à l'origine d'une électrocution, d'un incendie et/ou de blessures graves.

Conserver toutes les consignes de sécurité et instructions pour une utilisation ultérieure.

Avant d'utiliser le chargeur, lisez attentivement et entièrement les consignes de sécurité ainsi que le mode d'emploi ci-joints. Conservez les documents ci-joints et veillez à les remettre obligatoirement avec le chargeur à tout utilisateur concerné.

4. Consignes de sécurité particulières

Dans l'intérêt de votre propre sécurité et afin de protéger votre outil électrique, respecter les passages de texte marqués de ce symbole !

Attention : risque de choc électrique !

Une batterie Li-Ion défectueuse peut occasionner une fuite de liquide légèrement acide et inflammable !

En cas de fuite d'acide de batterie et de contact avec la peau, rincez immédiatement et abondamment à l'eau. En cas de projection dans les yeux, lavez-les à l'eau propre et consultez immédiatement un médecin !

Ne pas recharger une batterie entièrement chargée !

Réservé à un usage intérieur.

Protégez le chargeur contre l'humidité !

Ne jamais laisser les enfants utiliser l'appareil.

Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.

Éloignez les enfants du chargeur et de la zone de travail.

Rangez votre chargeur à un endroit inaccessible aux enfants.

En cas de dégagement de fumées ou d'un feu à l'intérieur du chargeur, veuillez immédiatement débrancher le cordon d'alimentation.

N'introduisez pas d'objets dans les fentes d'aération du chargeur – risque d'électrocution ou de court-circuit !

N'utilisez jamais de batteries défectueuses !

Ne pas recharger des batteries avec des chargeurs AIR COOLED dans des zones qui présentent un taux important de poussières métalliques.

ASC 290 : uniquement utiliser le câble d'alimentation original de Metabo.

5. Vue d'ensemble

Voir page 2. Les images s'appliquent à titre d'exemple pour tous les appareils.

1 Batterie (non fournie)
2 Logement coulissant
3 Témoin de contrôle
4 Témoin d'avertissement
5 Indicateur d'état de charge *
6 Cache USB *
7 Port USB-C *

8 Témoin lumineux à LED (port USB-C sous tension) *

* en fonction du modèle

6. Mise en service

Avant la mise en service, comparez si la tension secteur et la fréquence secteur indiquées sur la plaque signalétique correspondent aux caractéristiques du réseau de courant.

Les appareils comme celui-ci, qui génèrent du courant continu, pourraient influencer des disjoncteurs différentiels simples. Utilisez un type F, ou mieux, avec un courant de déclenchement max. de 30 mA.

Avant de mettre le chargeur en route, s'assurer que les fentes d'aération sont bien dégagées. Respecter une distance minimale de 5 cm par rapport à tout autre objet !

6.1 Autotest

Brancher la fiche secteur.

Le témoin d'avertissement (4) et le témoin de service (3) s'allument successivement pendant env. 1 seconde et le ventilateur intégré fonctionne pendant env. 5 secondes.

7. Utilisation

7.1 Recharger la batterie

Insérer la batterie entièrement, jusqu'en butée, dans le logement coulissant (2).

Le témoin de contrôle (3) clignote.

Remarque : Pour afficher l'état de charge des batteries Li-lon, retirer tout d'abord la batterie du chargeur puis presser la touche sur la batterie.

7.2 Mode entretien

A la fin de l'opération de recharge, le chargeur commute automatiquement sur le mode d'entretien. La batterie peut rester dans le chargeur et sera ainsi opérationnelle à tout moment.

Le témoin de contrôle (3) s'allume en fixe.

7.3 Uniquement ASC 290 : recharger un appareil USB

Raccordez uniquement des appareils USB compatibles avec la norme USB. L'utilisation des appareils incompatibles peut entraîner dysfonctionnements, des dommages ou des sures.

Ouvrir le cache (6) et brancher un appareil USB avec le câble adapté au port USB-C (7). L'appareil est rechargé.

FRANÇAISfr

Le port USB-C (7) est uniquement sous tension (témoin lumineux à LED (8) allumé) lorsqu'aucune batterie n'est en cours de recharge.

Si une batterie et un appareil USB sont branchés en même temps, la recharge USB débute automatiquement à la fin de la recharge de la batterie.

8. Panne

8.1 Le témoin d'avertissement (4) est allumé en permanence

La batterie n'est pas chargée. Température trop élevée / trop basse. Si la température de la batterie se situe entre 0 °C et 50 °C, le processus de recharge débute automatiquement.

ASC 290 : le témoin d'avertissement (4) reste allumé et l'indicateur d'état de charge (5) clignote : le chargeur est chaud ou la batterie est froide ou chaude, la batterie est rechargée avec une plus faible puissance de recharge.

8.2 Le témoin d'avertissement (4) clignote

• Batterie défectueuse. Retirer immédiatement la batterie du chargeur.
• La batterie n'a pas été insérée correctement dans le logement coulissant (2). Voir chapitre 7.1.
• ASC 290 : le témoin d'avertissement (4) clignote et l'indicateur d'état de charge (5) est éteint : la batterie ne se recharge pas, le chargeur est trop chaud.

9. Réparations

Les travaux de réparation sur le chargeur ne doivent être effectués que par un spécialiste !

Au cas où le cordon d'alimentation électrique de cet appareil serait endommagé, faites-le remplacer par le fabricant, son service après-vente ou une personne de qualification comparable afin d'éviter tout risque.

Pour toute réparation sur un chargeur Metabo, veuillez contacter votre représentant Metabo. Voir les adresses sur www.metabo.com.

10. Protection de l'environnement

Suivez les réglementations nationales concernant l'élimination écologique et le recyclage des machines, des emballages et des accessoires.

Les matériaux d'emballage doivent être mis au rebut selon les directives locales, conformément à leur marquage. Vous trouverez de plus amples informations à ce sujet sur www.metabo.com dans la rubrique Service.

Uniquement pour les pays de l'UE : ne pas jeter les appareils électriques dans les ordures ménagères ! Conformément à la directive européenne 2012/19/UE relative aux déchets d'équipements électriques et électroniques (DEEE) et à sa transposition dans le droit national, les appareils électriques usagers doivent être séparés des autres déchets et remis à un point de collecte des DEEE pour le recyclage.

11. Caractéristiques techniques

Voir page 3.

U = plages de tension des batteries

C = capacité de la batterie

I_C = courant de recharge t = durée de recharge 1)

USB = tension et courant de recharge max. du port USB-C

1) Temps de recharge d'une sélection de batteries. En fonction de la capacité résiduelle et de la température des batteries, les temps de recharge réels peuvent différer des valeurs indiquées.

Température ambiante recommandée pour la recharge : 0 °C à 40 °C

Sous réserve de modifications résultant de progrès techniques.

□ Appareil de la classe de protection II

\~ courant alternatif
