Tuotetyyppi	Pneumaattinen maaliruisku
Merkki	Metabo
Malli	FSP 1000 S
Käyttötarkoitus	Lakkojen ja maalien levitys niille tarkoitettuihin pintoihin
Syöttö	Paineilma 1/4" pikaliittimellä
Suihkun tyyppi	Säädettävä pyöreä tai leveä (varusteiden mukaan)
Maalimäärän säätö	Säätöruuvi (5) maalin virtaukselle
Ilmavirran säätö	Säätöruuvi (4) hienosäätöä varten
Ruiskutusetäisyys	Noin 10–15 cm
Suurin sallittu käyttöpaine	Teknisissä tiedoissa ilmoitettu (älä ylitä)
Säiliön tilavuus	Valumis- tai imusäiliö mallin mukaan
Yhteensopivat materiaalit	Lakat ja maalit; FSP 600 HVLP/LVLP -mallit soveltuvat vesiohenteisille lakoille
Puhdistus	Välittömästi käytön jälkeen; älä käytä halogenoituja liuottimia
Voitelu	Öljyä liikkuvat osat; vältä silikonivoiteluaineita
Turvallisuus	Käytä suojalaseja, hengityksensuojainta; älä suuntaa henkilöitä kohti
Kulutusosat	Suutin ja neula
Suositellut lisävarusteet	Käytä ainoastaan Metabo-alkuperäisvarusteita
Huolto	Ammattitaitoinen henkilöstö; käytä Metabo-varaosia
Korjaukset	Ota yhteyttä Metabo-toimistoon (osoitteet osoitteessa www.metabo.com)
Hävittäminen	Noudata kansallisia kierrätysmääräyksiä

Usein kysytyt kysymykset - FSP 1000 S METABO

Kuinka säädän maalisuihkun?

Käytä säätöruuvia (3) vaihtaaksesi pyöreästä suihkusta leveään suihkuun. Käännä suuttimen päätä (2) suuntaaksesi suihkun vaakasuoraan tai pystysuoraan.

Kuinka säädän maalimäärää?

Käännä säätöruuvia (5): avaa noin 2–2,5 kierrosta testiä varten, säädä sitten halutun virtauksen mukaan. Aukaiseminen lisää virtausta, sulkeminen vähentää.

Mitä ilmanpainetta tulisi käyttää?

Käyttöpaine ei saa ylittää teknisissä tiedoissa ilmoitettua suurinta sallittua painetta. Liian korkea paine aiheuttaa hienoa sumutusta ja karhean pinnan; liian matala antaa aaltoilevan pinnan.

Kuinka puhdistan pistoolin?

Puhdista välittömästi käytön jälkeen. Älä upota kokonaan liuottimeen äläkä käytä halogenoituja liuottimia. Öljyä liikkuvat osat säännöllisesti.

Voinko käyttää vesiohenteisia maaleja?

Kyllä, mutta vain FSP 600 HVLP- ja FSP 600 LVLP -malleilla. Tarkista mallisi yhteensopivuus.

Mitä suojavarusteita tulisi käyttää?

Käytä aina iskunkestäviä suojalaseja, sopivaa hengityksensuojainta (aktiivihiilisuodatin) ja suojavaatetusta. Kuulosuojaimia suositellaan.

Kuinka vältän suuttimen tukkeutumiset?

Puhdista suutin säännöllisesti. Jos suihku on epätasainen, puhdista se. Käytä suodatettuja maaleja ja noudata puhdistusohjeita.

Mistä löydän varaosia?

Käytä yksinomaan Metabo-varaosia. Katso www.metabo.com-verkkosivusto tai ota yhteyttä Metabo-toimistoon saadaksesi osaluettelot ja korjaukset.

Voiko pistoolia käyttää syttyvien kaasujen kanssa?

Ei. Älä koskaan käytä happea tai syttyviä kaasuja energialähteenä. Käytä ainoastaan puhdistettua paineilmaa, joka on vailla kondenssia ja öljyä.

Kuinka säilytän työkalua käytön jälkeen?

Irrota ilmansyöttö, puhdista huolellisesti ja säilytä kuivassa tilassa, poissa lasten ulottuvilta. Suojaa pölyltä ja kosteudelta.

KÄYTTÖOHJE FSP 1000 S METABO

fi Alkuperäinen käyttoohje 28

no Originalbruksanvising 32

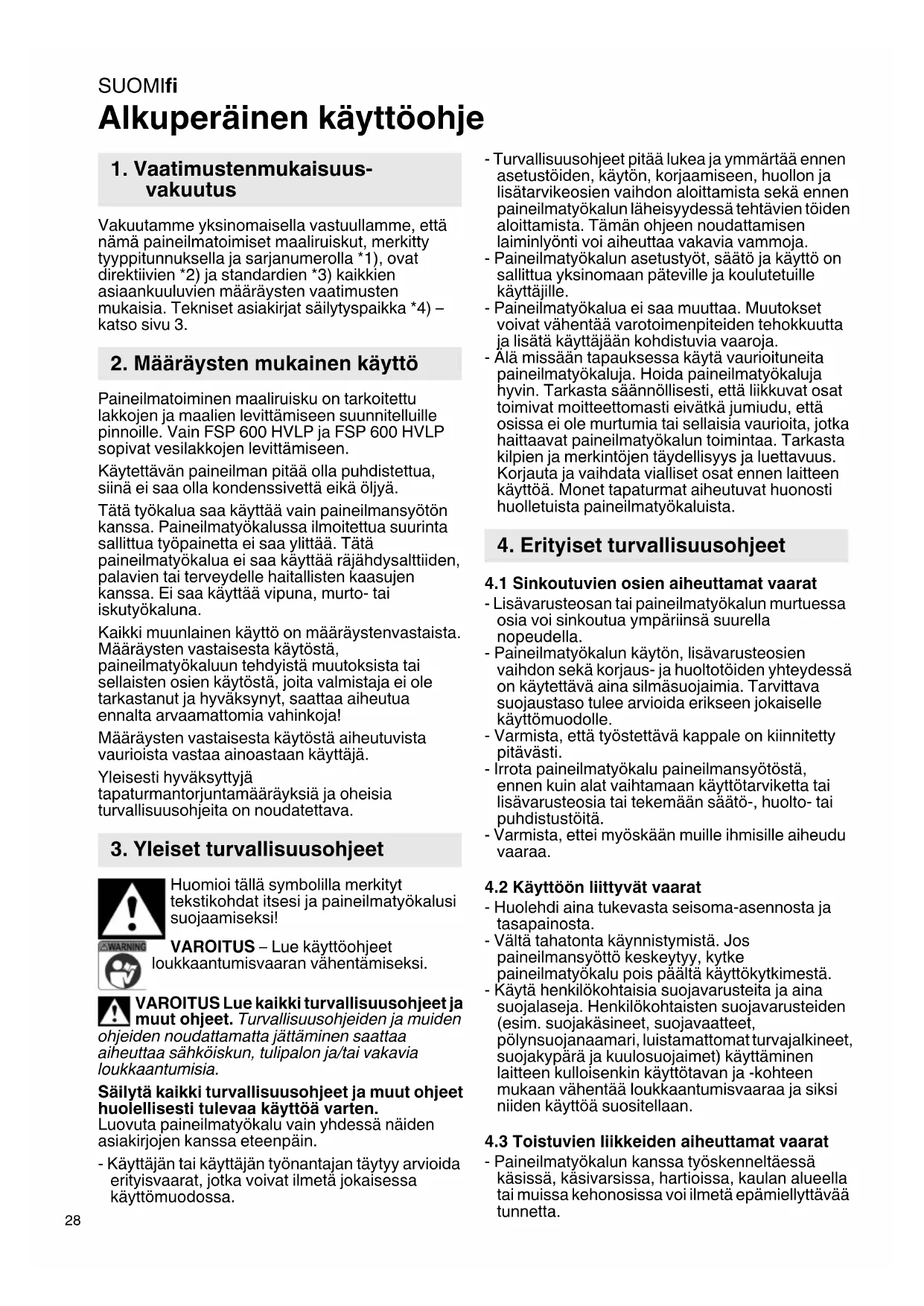

Alkuperäinen käyttoohje

1. Vaatimustemmukaisuusvakuutus

Vakuutamme yksinomaisella vastuullamme, etta namä paineilmatoimiset maaliruiskut, merkitty tyyppitunnuksella ja sarjanumerolla *1), ovat direktiivien *2) ja standardien *3) kaikkien asiaankuuluvien märäysten vaatimusten mukaisia. Tekniset asiakirjat sailytyspaikka *4)- katso sivu 3.

2. Maäräysten mukainen käytto

Paineilmatoiminen maaliruisku on tarkoitetu lakkojen ja maalien levittamiseen suunnitelluille pinnoille. Vain FSP 600 HVLP ja FSP 600 HVLP sopivat vesilakkojen levittamiseen.

Käytettävän paineilman pitäa olla puhdistettua, siina ei saa olla kondenssvettä eikä oljä.

Tata tyokalua saa kaytttaa vain paineilmansyot konkanssa. Paineilmatyokalussa ilmoitettua suurinta sallittua tyopainetta ei saa ylitttaa. Tata paineilmatyokalua ei saa kaytttaa rajahdysalttiiden, palavien tai terveydelle Haitallisten kaasujen kanssa. Ei saa kaytttaa vipuna, murto- tai iskutyokaluna.

Kaikki muunlainen käytö on märäystenvastaista.
Märäysten vastaisesta käytõstä,
paineilmatyökaluun tehdyistä muutoksista tai
sellaisten osien käytõstä, joita valmistaja ei ole
tarkastanut ja hyväksynyt, saattaa aiheutua
ennalta arvaamattomia vahinkoja!

Maaraysten vastaisesta käytösta aiheutuvista vauroiasta vastaa ainoastaan käytäjä.

Yleisesti hyväksyttyjä
tapaturmantorjuntamaäräyksiä ja oheisia
turvallisuusohjeita on noudatettava.

3. Yleiset turvallisuusohjeet

Huomioi tällä symbolilla merkityt tekstikohdat itsesi ja paineilmatyökalusi suojaamiseksi!

VAROITUS - Lue kayttöhjeet loukkaantumisvaaran vahentämiseksi.

VAROITUS Lue kaikki turvallisuusohjeet ja muut ohjeet. Turvallisuusohjeiden ja muiden

ohjeiden noudattamatta jattaminen saattaa aiheuttaa sahkokiakun, tulipalon ja/taivakavia loukkaantumisia.

Säilytä kaikki turvallisuusohjeet ja muut ohjeet huolellisesti tulevaa käytöä varten.

Luovuta paineilmatyokalu vain yhdessa naiden asiakirjojen kanssa eteenpain.

• Käytääjan tai käytääjan työnantajan täytyy arvioida erityisvaarat, jotka voivat ilmetä jokaisessa käyttemuodossa.

-Turvallisuusohjeet pitäa lukea ja ymmärtaa ennen assetustöden, kayton, korjaamiseen, huollon ja lisātarvikeosien vaihdon aloittamista sekä ennen paineilmatyokalun laheisyydessa tehtavien toiden aloittamista. Tāmān ohjeen noudattamisen laiminlyonti voi aiheuttaa vakavia vammoja.
- Paineilmatyokalun asetustyö, sääö ja käytto on sallittua yksinomaan päteville ja koulutetuille käyttajille.
- Paineilmatyokalua ei saa muuttaa. Muutokset voivat vahentaa varotoimenpiteiden tehokkuutta ja lisata kayttajaan kohdistuvia vaaroja.
- Alä missän tapauksessa käytä vaurioituneita paineilmatyokaluja. Hoida paineilmatyokaluja hyvin. Tarkasta säännöllisesti, etta likkuvat osat toimivat moitteettomasti eivätka juniudu, etta osissa ei ole murtumia tai sellaisia vaurioita, jotka haittaavat paineilmatyokalun toimintaa. Tarkasta kilpien ja merkintöjen taydellisyys ja luettavuus. Korjauta ja vaihdata vialliset osat ennen laitteen käytto. Monet tapaturmat aiheutuvat huonosti huolletuista paineilmatyokaluista.

4. Erityiset turvallisuusohjeet

4.1 Sinkoutuvien osien aiheuttamat vaarat

• Lisāvarusteosan tai paineilmatyōkalun murtuessa osia voi sinkoutua ympäriinsä suurella nopeudella.
• Paineilmatyokalun kayton, lisavarusteosien vaihdon sekka korjaus- ja huoltotoiden yhteydessa on kaytettava aina silmasuojaimia. Tarvittava suojaustaso tulee arvioida erikseen jokaiselle kayttomuodolle.
• Varmista, etta työstettävä kappale on kiinnitety pitävästi.
• Irrota paineilmatyokalu paineilmansyotostä, ennen kuin alat vaihtamaan kayttotarviketta tai lisavarusteosia tai tekemaan saat-, huolto-tai puhdustoitä.
• Varmista, ettei myoskän muille ihmisille aiheudu vaaraa.

4.2 Kayttoon liittyvat vaarat

• Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta.
  Välta tahatonta käynnistymista. Jos paineilmansyött ökeskeytyy, kytke paineilmatyokalu pois paälta käytökytkimesta.
• Käytä henkilökohtaisia suojavarusteita ja aina suojalaseja. Henkilökohtaisten suojavarusteiden (esim. suojakäsineet, suojavaatteet, polynsuojanaamari, luistamattomat turvajalkineet, suojakypärä ja kuulosuojaimet) käytäminen laitteen kulloisenkin käytötavan ja -kohteen mukaan vähentäLoukkaantumisvaaraa ja siksi niiden käyttoa susitellaan.

4.3 Toistuvien liikkeiden aiheuttamat vaarat

• Paineilmatyokalun kanssa tyoskenneltäessä käsissä, käsivarsissa, hartioissa, kaulan alueella tai muissa kehonosissa voi ilmetä epamiellyttävää tunnetta.

• Ota paineilmatyokalulla toitā tehdessämi mukava asento, huolehdi tukevasta otteesta ja välta epäedullisia tai tasapainon sāilymistä vaarantavia asentoja. Käytäjan tulisi vaihtaa pitkäkestoisten toiden aikana kehon asentoa. Se auttaa välttämään epamukavuuden tunnetta ja väsymistä.

• Jos käytäjällä ilmenee oireita, esim. jatkuvaa pahanolon tunnetta, kipuja, tykytstä, särkyä, kutinaa, tunnottomuutta, kirvelyä tai jäykkyttä, naita varoittavia merkkeja ei saa jättä huomioimatta. Käytäjan tulee ilmoittaa tastä työnantajalleen ja ottaa yhteytä alan läkärin.

4.4 Lisavarusteosien aiheuttamat vaarat, kulutustavarat

• Irrota paineilmatyokalu paineilmansyötosta, ennen kuin alat kiinnittamään tai vaihtamaan käytötarviketta tai lisavarusteosaa.
• Käytä vain sellaisia lisātarvikkeita, jotka on tarkoitettu talle laitteelle ja täytävät tassä käyttooppaassa ilmoitetut vaatimukset ja ominaistiedot.

4.5 Työpisteeseen liittyvät vaarat

-Tyopisteessa tapahtuvien tapaturmien paaaiheuttajia ovat liukastuminen, kompastuminen ja kaatuminen. Varo pintoja, jotka ovat voineet muuttua paineilmatyokalun kayton takia liukkaiksi, ja ilmaletkun aiheuttamaa kompastumisvaaraa.
- Liku tuntemmattomissa ymparistoissavarovasti. Siellao vollpa piilossa olevien sahkjohtoen tai muiden syottjohtoen aiheuttamia vaaroja.
- Paineilmatyokalua ei ole tarkoitettu kaytettavaksi rajahdysaltiissa tiloissa ja sitä ei ole eristetty sahkoisten virtalähteiden kosketuksen varalta.

4.6 Polyn ja hóyryjen aiheuttamat vaarat

• Paineilmatyokalun käytössä syntyvä poly ja hóryt voivat aiheuttaa terveyshaittoja (esim. syöpa, syntymävika, astma ja/tai ihotulehdu). Siksi on välttamätontä suorittaa riskianalyysi näiden vaarojen suhteen ja tehdä asiaankuuluvat suojaustoimenpiteet.
• Riskianalyssissä tulisi huomioida
  paineilmatyokalun käytössä syntyvä poly ja
  mahdollinen ennestaan olevan polyn leviäminen.
• Paineilmatyokalua tulee kayttä ja huoltaa tän oppaan sisaltamien suositusten mukaan, jotta voidaan minimoida polyn ja hóryjen vapautuminen ilmaan.
• Poistoilma tulee ohjata siten pois, etta voidaan minimoida polyn leviaminen polyisessa ymparistossa.
• Jos syntyy polya ja hóryjä, ne pitäa ensisijaisesti torjua paikassa, jossa ne vapautuvat ilmaan.
• Käyttomateriaalit ja käytötarvikkeet tulee valita, huoltaa ja vaihtaa tämän oppaan suosituksia vastaavasti, jotta voidaan välttä polyn tai kaasujen muodostumisen tarpeeton lisäantyminen.

• Käytä hengityssuojaimia työnantajan ohjeiden tai työ- ja terveydensuojelumaäräysten mukaan.

• Tiettyjen materiaalien työsto aiheuttaa poly- ja hórypäästöja, jotka muodostavat rajähdysalttiin ympäristön.

4.7 Lisāturvallisuusohjeet

• Paineilma voi aiheuttaa vakavia vammoja.
  Kun paineilmatyokalua ei kayteta, ennen lisavarusteosien vaihtamista tai ennen korjaustoiden suorittamista, ilmansyott on suljettava, ilmaletku on tehtavapaineettomaksi ja paineilmatyokalu on irrotettava paineilmansyotosta.
• Alä missaān tapauksessa kohdista ilmavirtaa itseesi tai muita henkilöitä pain.
• Ympäriinsä sinkoutuvat letkut voivat aiheuttaa vakavia vammoja. Tarkasta siksi aina, etta letkut ja niiden kiinnityslittimet ovat ehjä ja etta ne eivat ole lôystyneet.
• Kytke paineilmatyokalu pikaliittimellas paineilmansyottön.
• Huolehdi siitta, etta paineilmatyokalussa ilmoitettu maksimipaine ei ylity.
• Alà missaàn tapauksessa kanna paineilmatyokaluja letkun varassa.

4.8 Lisāturvallisuusohjeet

• Huomioi tarvittaessa kompressoreiden ja paineilmatyokalujen kasittelya koskevat erityiset tyosuojelu-tai tapaturmantorjuntamaaaraykset.
• Varmista, etta teknisissä tiedoissa ilmoitettua suurinta salittua työpainetta ei ylitetä.
• Alä kayta tata paineilmatyokalua, jos et pysty keskittymän kunnolla tyohosi. Ole valppaana, keskity tekemaasi tyohon ja noudata teryettä järkea paineilmatyokalua kayttäessasi. Alä kayta mitaan tyokalua, jos olet vasynyt tai huumeiden, alcoholin tai laakkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus tyokalun kaytossa saattaa aiheuttaa yakavan loukkaantumisen.
• Huolehdi työskentelyvalueen siisteydestä ja hyvästa valaistuksesta. Epäjärestys tai valaisemattomat työskentelyvalueet voivat aiheuttaa tapaturmia.
• Pidä paineilmatyokalut poissa lasten ulottuvilta.
• Alä sāilytā tyōkalua suojaamattomana ulkona tai kosteissa tiloissa.
  -Suojaa paineilmatyokalu (varsinkin paineilmaliitanta ja kayttoosat) polyta ja liaita.
• Suojaa itsesi ja ymparistosi sopivilla varokeinoilla onnettomuusvaaroilta.
• Tämä maaliruisku ei sovellu elintarvikkeiden ja läakkeiden käsittelyyn.
• Alä tupakoi, sytytä kipinoöitä ja avotulta.
• Pida ehdottomasti huolto työskentelytilan hyvästa ilmanvaihosta.
• Käytä suojavaatteita ja -varusteita, erityisesti hengityssuojaa aktivihiilisuodattimella.
• Alä käytä maaliruiskua vaärin tarkoituksiin.
• Ole varovainen syttyvia materiaialejakasitellessasi.
  -Ryhdy toihin levanneenja keskittyeena.
• Alä koskaan kohdista maaliruiskua henkilöitä tai eläimiä pän.
• Paineilmalitänta vain pikaliittimellä.
  -Tyopaineen saatö pitä tehdä paineenalentimella.
• Alä käytä energianlähteinä happea tai syttyvä kaasuja.

SUOMlfi

• Irrota laite paineilmaliitannastahuollon ja vikojen korjauksen ajaksi.
• Puhdistusaineet ja maalijaamat pitaa havittaa ymparistoystavllisesti.
• Pida maaliruiskua kayttäessasi, huoltaessasi ja puhdistaessasi tarkoitukseen hyväksytjä suojavarusteita. Käytä soveltuvia suojakäsiniteä, työvaatteita, silmäsuojaimia ja hengityssuojaa kulloisiinkin toimintoinhin sopivilla suodattimilla.
• On olemassa pinoitteiden tai puhdistusnesteiden injektiovaara (esim. suuttimia vaihdettaessa ja puhdistustoissä). Sillä voi olla riittamattömien suojavarusteiden vuoksi vakavia seurauksia (esim. kuolio, raajoen menettämisen vaara). Lisäksi on olemassa pinoitteiden tai puhdistusaineiden sisäänhengittämisen, kosketuksen tai imeytymisen vaara. Varmista sen vuoksi aina riittävä tekinen tai luonnollinen ilmanvaihto.
• Alä käytä, jos tilassa on rajähdysvaarallisia ilmaseoksia. Alä käsitte materiaialeja, jotka voivat synnyttäa rajähdysvaarallisen ilmaseoksen. Varmista, etta vain sopivaa paineilmaa käytetaan!

Tämän käytöohjeen tiedot on merkitty seuraavalla tavalla:

Vaara! Henkilovahinkoja tai ymparistovahinkoja koskeva varoitus.

Huomio. Esinevahinkoja koskeva varoitus.

4.9 Paineilmatyokalussa olevat symbolit

Lue kayttoohjeet ennen tyokalun kayttoonottoa.

Käytä silmäsuojaimia

Käytä kuulosuojaimia

5. Yleiskuva

Katso sivu 2.

1 Virtaussäliö/imusäliö
2 Suutinpää
3 Saatotruvi pyorealle tai leveallee ruiskutuskuviolle
4 Ilmamāarān saātō *
5 Sāṭātūruvi maalimārälle
6 Laukaisin
7 Pistolitin 1 / 4''

*riippuu varusteista

6. Kaytto

6.1 Ennen ensimmäista käyttokertaa

Ruvaa pistoliitin (7) paikalleen.

6.2 Maalin ruiskutuskuvion saatö:

Pyörea ruiskutuskuvio / levea ruiskutuskuvio (riippuu varusteista):

Säadä maaliruisku saatöruuvilla (3) pyoreälte tai leveälle riskutuskuvioile. Katso kuva A, sivu 2.

Pyörea ruiskutuskuvio pienille pinnoille, kulmiin ja reunoihin.

Levea ruiskutuskuvio suurille pinnoille. Suutinpaa t (2) voi kaantaa portaattomasti pysty- ja vaakasuunnassa.

Maalimäärä (käyntinopeus):

Avaa saatoruuvia (5) noin 2 - 2^1 / 2 kierrosta ja tee ruiskutustesti.

Kun kierrat saatoruuvia enemmän auki (5), maalivirta kasvaa ja sen myotä kayntinopeus.

Kun kierrat saatoruuvia enemmän kiinni (5), maalivirta pienenee ja sen myotä kayntinopeus.

Eri materiaialityypeista johtuen pitaa maalimärän saatö tehdä aina maaliruiskun kayton aikana.

HVLP (suuri siirtomäärä, pieni paine): (riippuu varusteista)

Vahimmäistyöpaine 0,7 bar suuttimessa, siirtomärä noin 70% . Vähäinen ruiskutussumu, erittäin hyvä siirtoteho alhaisella ilmankulutuksella, saastäa lakkaa jopa 30% .

LVLP (pieni siirtomäärä, pieni paine): (riippuu varusteista)

Vahimmäistyöpane 0,7 bar suuttimessa, siirtomäärnoin 73% .Vahainen ruiskutussumu, maksimiirtoteho erittäin alhaisella ilmankulutukssa.

6.3 Paineilmatyokalun kaytto

Käytä aina paineilmaletkuja, joiden sisahalkaisija on vähintäan 10 mm, jotta saat paineilmatyokalustasi parhaan tehon. Lian pieni sisahalkaisija voi vähentää huomattavasti tehoa.

Huomio. Paineilmajohdossa ei saa olla kondenssivettä.

Huomio. Käytettävän paineilman pitää olla puhdistettua, siinä ei saa olla kondenssivettä Öljyä.

1. Muista avata ilmansa ato (4) (riippuu varusteista) kokonaan ennen kayttoa. Kayton aikana voit viel a hienosaatta ilmamaaraa.
2. Säädä työpaine (mitattuna tuloilmasta paineilmatyökalun ollessa paällekyktkettnä). Suurin salittu työpaine, katso luku "Tekniset tiedot".

Lillian korkea työpaine tekee materialista erittäin hienojakoista jaesto hahtuu nopeasti. Pinnoista tulee karheita ja tartunta heikkenee.

Lillian pieni työpaine ei sumuta materiaalia riittävästi. Pinnoista tulee poimuisia ja niihin jäa roiskejälkiä.

1. Kytke paineilmatyokalu pikaliittimellas paineilmansyotttoen.

2. Noudata maalin levittämisessä valmistajan ohjeita. Täytä sailiö (1) maalilla. Sulje kansi.

3. Ota maaliruisku käyttoän (6) laukaisinta painamalla.
4. Säädä ruiskutuskuvio (katso luku 6.2).
5. Pida maaliruisku aina samalla etaisyydella kohteesta. Ruiskutusetaisyys noin 10 - 15 cm.

7. Puhdistus, huolto ja hoito

Vaara! Ennen kuin alat tekemaan toita irrotatyokalu paineilmansyotosta.

Vaara! Tasskappa kappaleessa kuvattuja hueltoja korjaustoitta laajempia toita saavat suorittaa ammattilaiset.

Puhdista suutin, jos se yhtakkätukkeutuu tai ruiskutuskuvio ei ole puhas.

Kun paineilmatyokalu on puhdas, seuraava tyotehtavva voidaan suorittaa silla ongelmitta.
- Puhdista ja hoida maaliruisku heti maalauksen tai lakkauksen jälkeen perusteellisesti.

Vaara! Alä käytä hiilivetypotoisia halogeeniliuotinaineita (1.1.1 trikfloorimetyyli, etylikloridi), koska niiden aiheuttamat kemialiset reactiot joidenk maaliruiskun materiaalien kanssa voivat olla vaarallisia.

Huomio. Alä laita maaliruiskua kokonaan liuotinaineeseen.

• Kaikki likkuvat osat pitä aika ajoin voidella öljyllä.
• Kun puhdistuksen yhteydessä irrotetaan suutin, kierre kuten myös tiiviste pitää kasetellä kevyellä rasvalla. Älä kayta silikonipitoisia voiteluaineita.
• Sälytä paineilmatyökalut aina kuivissa tiloissa.
• Varmista paineilmatyokalun turvallisuus saannollisella huololla.
• Tarkasta kierreliitosten kunnollinen kiinnits, tarvittaessa kirista.
  Välta koskettamasta vaarallisia aineita, joita on kertynyt työkalun pälle. Käytä soveltuvia henkilökohtaisia suojavarusteita ja poista vaaralliset aineet sopivilla toimenpiteillä ennne huollon tekemistä.

8. Lisävarusteet

Käytä ainoastaan alkuperäisiä Metabon lisāvarusteita.

Käytä vain sellaisia lisātarvikkeita, jotka on tarkoitetu talle paineilmatyökalulle ja täytävät tassä käyttohjeessa ilmoitetut vaatimukset ja ominaistiedot.

Suutin ja suuttimen neula ovat kuluvia osia. Sen vuoksi Kannattaa aina pitäa varastossa varasuutin.

Lisātarvikkeiden tāydellinen valikoima, katso www.metabo.com tai luettelo.

9. Korjaus

Vaara! Paineilmatyokalujen korjaustoita saavat suorittaa vain ammattihenkilot

käytämälä alkuperäisia Metabo-varaosia!

Jos Metabo-paineilmatyokalusi tarvitsee korjausta, ota yhteyttä Metabo-edustajaan. Katso osoitteet osoitteesta www.metabo.com.

Varaosaluettelot voit ladata osoitteesta www.metabo.com.

10. Ympäristönsuojelu

Noudata käytösta poistettujen paineilmatyokalujen, pakkausten ja lisatarvikkeiden
ympäristöystävallista havittamista ja kierrätysta koskevia kansallisia märäyksiä. Ihmisille ja ympäristolle ei saa aiheutua mitään vaaraa.

11. Tekniset tiedot

Silykset sivulla 3 annetuille tiedoille.

Pidätämme oikeuden tehdä teknisen kehityksen vaatimia muutoksia.

V1 =ilmantarve

p_maks. = suurin sallittu tyopaine

p = t y

D = suuttimen koko

V_F =virtaussällön tilavuus

V_F = imus aillion tilavuus

d_j = letkun halkaisija (sisa)

C = liitäntäkierre

A m i t a t pituus x leveys x korkeus

m = p a i n o

Annetut tekniset tiedot ovat toleranssien mukaisia (vastaavat kyseisia voimassa olevia standardeja).

Päastöarvot

Nämä arvot mahdollistavat tyokalun päästöjen arvioimisen ja erilaisten tyokalujen keskinäisen vertailun. Kulloisistakin käytölosuheista tyokalun tai käytötarvikkeiden kunnosta riippuen todellinen kuormitus voi olla kyseisiä arvoja suurempi tai pienempi. Huomioi arvioinnissa työtauot ja vähaisemmän kuormituksen jaksot. Märätä nimä tekijat huomioiden arvioitjen arvojen perusteella käytäjan suojaamiseen vaadittavat toimenpiteet esim. työnjarjestelyyn liittyvat toimenpiteet.

Käytä kuulosuojaimia!

NORSKno

Originalbruksanvisning

1. Samsvarserklaering

Vi erklærer under eget ansvar: Disse trykkuftmalingssprøytepistolene, identifisert med type- og serienummer *1), overholder alle relevante bestemmelser direktivene *2) og standardene *3). Teknisk dokumentasjon ved *4)- se side 3.
