Τύπος προϊόντος	Τροφοδοτικό για επιτραπέζιο υπολογιστή
Μάρκα	Asus
Μοντέλο	TUF Gaming 550B
Ονομαστική ισχύς	550 W
Μορφή	ATX
Πιστοποίηση απόδοσης	80+ Bronze (εκτιμ.)
Διαστάσεις (Μ x Π x Υ)	150 x 140 x 86 mm
Βάρος	Περίπου 1,5 kg
Κύριος σύνδεσμος	1 x ATX 24 ακίδων (συμβατό με 20 ακίδες)
Σύνδεσμος CPU	1 x 4+4 ακίδων
Σύνδεσμος PCIe	1 x 6+2 ακίδων
Σύνδεσμος SATA	1 x SATA
Σύνδεσμος περιφερειακών	1 x 4 ακίδων
Ανεμιστήρας	120 mm
Θερμοκρασία λειτουργίας	0°C έως 50°C
Σχετική υγρασία	20% έως 80%
Ασφάλεια	Μην ανοίγετε ποτέ τη μονάδα, υπάρχει υψηλή εσωτερική τάση. Χρησιμοποιείτε μόνο τα παρεχόμενα καλώδια. Αποφεύγετε το νερό και τις ακραίες θερμοκρασίες.
Συντήρηση και καθαρισμός	Αποσυνδέστε τη συσκευή πριν από τον καθαρισμό. Χρησιμοποιήστε ένα στεγνό πανί για το εξωτερικό. Μην εισάγετε αντικείμενα στα ανοίγματα.
Ανταλλακτικά και δυνατότητα επισκευής	Μη εφαρμόσιμο: το τροφοδοτικό δεν περιέχει εξαρτήματα που μπορούν να επισκευαστούν από τον χρήστη. Το άνοιγμα ακυρώνει την εγγύηση.

Συχνές ερωτήσεις - TUFGaming550B ASUS

Πώς να εγκαταστήσετε το τροφοδοτικό TUF Gaming 550B;

Πριν από οποιαδήποτε εγκατάσταση, βεβαιωθείτε ότι ο υπολογιστής είναι απενεργοποιημένος και αποσυνδεδεμένος. Στερεώστε τη μονάδα στο κουτί χρησιμοποιώντας τις παρεχόμενες βίδες. Συνδέστε τα αρθρωτά καλώδια, στη συνέχεια συνδέστε τη μητρική πλακέτα (ATX 24 ακίδων και CPU 4+4 ακίδων), την κάρτα γραφικών (PCIe 6+2 ακίδων) και τα περιφερειακά (SATA ή Molex). Τέλος, συνδέστε το καλώδιο τροφοδοσίας και γυρίστε τον διακόπτη στη θέση I.

Ποιοι σύνδεσμοι παρέχονται με αυτή τη μονάδα;

Το TUF Gaming 550B συνοδεύεται από ένα κύριο καλώδιο τροφοδοσίας ATX 24 ακίδων, ένα καλώδιο CPU 4+4 ακίδων, ένα καλώδιο PCIe 6+2 ακίδων για κάρτα γραφικών, ένα καλώδιο SATA και ένα καλώδιο περιφερειακού 4 ακίδων (Molex). Τα καλώδια είναι αρθρωτά, χρησιμοποιείτε μόνο τα παρεχόμενα.

Μπορώ να χρησιμοποιήσω αυτή τη μονάδα για μια ισχυρή κάρτα γραφικών;

Ναι, η μονάδα διαθέτει σύνδεσμο PCIe 6+2 ακίδων που μπορεί να τροφοδοτήσει τις περισσότερες κάρτες γραφικών μεσαίας κατηγορίας. Για μοντέλα υψηλών προδιαγραφών που απαιτούν περισσότερους συνδέσμους, ελέγξτε τις απαιτήσεις της κάρτας σας. Η ισχύς των 550 W είναι κατάλληλη για ένα τυπικό gaming PC.

Τι να κάνω αν ο ανεμιστήρας κάνει θόρυβο;

Ένας ελαφρός θόρυβος του ανεμιστήρα είναι φυσιολογικός. Εάν ο θόρυβος γίνει δυνατός ή ακανόνιστος, ελέγξτε ότι τίποτα δεν εμποδίζει τον αερισμό. Μην επιχειρήσετε να ανοίξετε τη μονάδα. Εάν το πρόβλημα επιμένει, επικοινωνήστε με την υποστήριξη της ASUS.

Πώς να καθαρίσετε το τροφοδοτικό;

Αποσυνδέστε τον υπολογιστή και το καλώδιο τροφοδοσίας. Χρησιμοποιήστε ένα μαλακό, στεγνό πανί για να σκουπίσετε το εξωτερικό περίβλημα. Μην χρησιμοποιείτε υγρά προϊόντα. Για τις σχάρες εξαερισμού, μπορείτε να χρησιμοποιήσετε μια ηλεκτρική σκούπα χαμηλής ισχύος, αλλά χωρίς να αγγίξετε τα εσωτερικά εξαρτήματα.

Είναι ασφαλές να ανοίξω το τροφοδοτικό;

Όχι! Το τροφοδοτικό περιέχει πυκνωτές υψηλής τάσης που μπορεί να παραμείνουν φορτισμένοι και να προκαλέσουν θανατηφόρο ηλεκτροπληξία. Μην ανοίγετε ποτέ το περίβλημα. Οποιοδήποτε άνοιγμα ακυρώνει την εγγύηση και εκθέτει σε σοβαρό κίνδυνο.

Ποια είναι η μέγιστη θερμοκρασία λειτουργίας;

Το τροφοδοτικό λειτουργεί σωστά μεταξύ 0°C και 50°C. Πέρα από αυτό, υπάρχουν κίνδυνοι υπερθέρμανσης ή αστοχίας. Βεβαιωθείτε ότι το κουτί σας αερίζεται καλά.

Μπορώ να χρησιμοποιήσω αυτή τη μονάδα σε κουτί mini-ITX;

Η τυπική μορφή ATX (150 x 140 x 86 mm) απαιτεί κουτί συμβατό με ATX. Τα κουτιά mini-ITX συνήθως δέχονται τροφοδοτικά SFX. Ελέγξτε τις διαστάσεις του κουτιού σας πριν από την αγορά.

Τι να κάνω αν ο υπολογιστής δεν ξεκινά μετά την εγκατάσταση;

Ελέγξτε ότι ο διακόπτης της μονάδας είναι στη θέση I, ότι όλα τα καλώδια είναι καλά συνδεδεμένα (ειδικά ATX και CPU). Βεβαιωθείτε ότι η πρίζα λειτουργεί. Εάν το πρόβλημα επιμένει, δοκιμάστε με άλλο τροφοδοτικό ή συμβουλευτείτε έναν επαγγελματία.

Πώς μπορώ να αποκτήσω ένα πλήρες εγχειρίδιο στα γαλλικά;

Το εγχειρίδιο χρήσης στα γαλλικά είναι διαθέσιμο δωρεάν στο notice-facile.com. Μπορείτε να το κατεβάσετε σε μορφή PDF ή να ζητήσετε μετάφραση σε άλλη γλώσσα μέσω της φόρμας στη σελίδα.

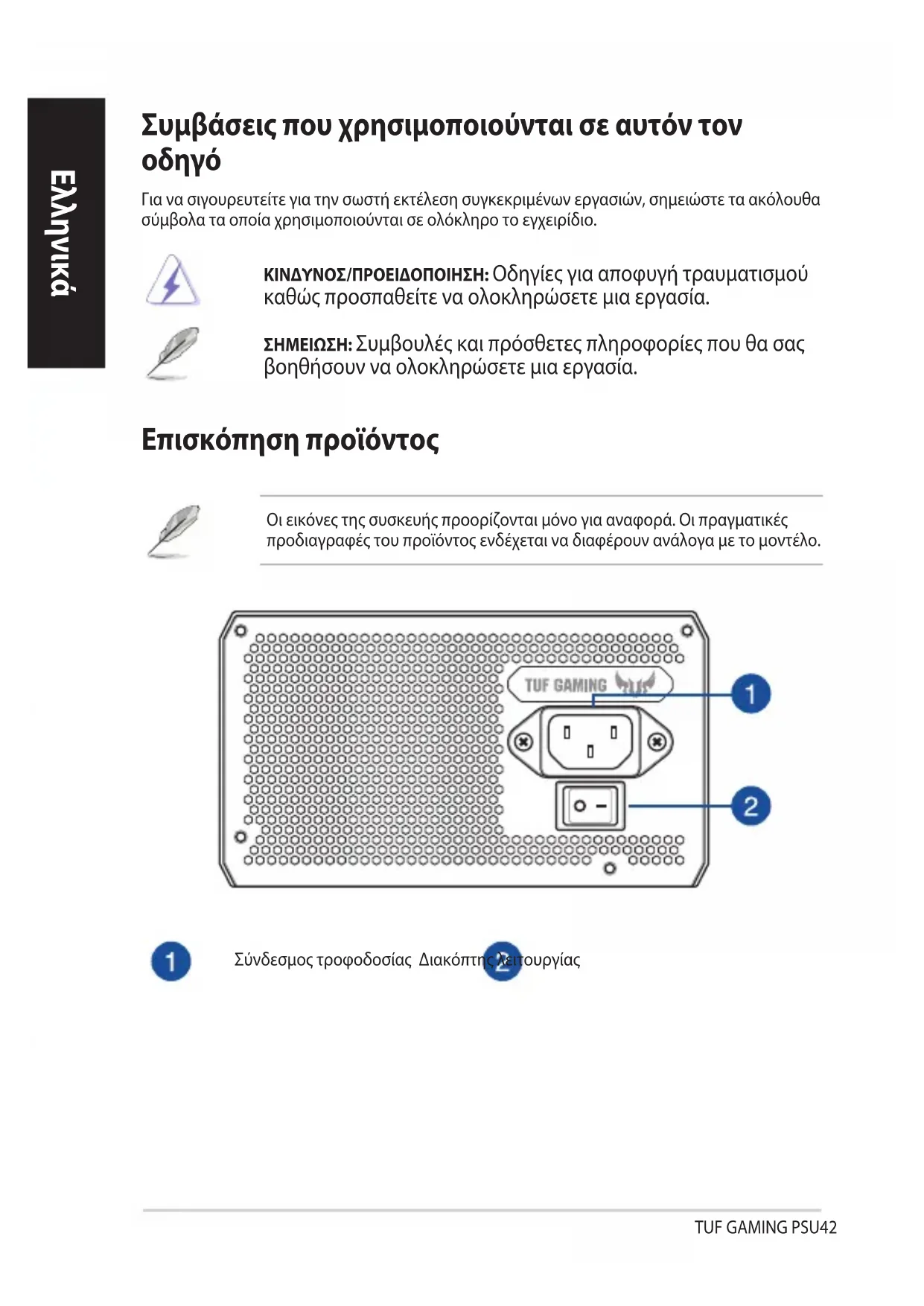

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ TUFGaming550B ASUS

Συμβάσεις που χρησιμοποιούνται σε αυτόν τον οδηγό

Η παρούσα οδηγία αφορά την οργάνωση των εργασιών, σύμφωνα με τα ακόλουθα σύμβολα τα οποία χρησιμοποιούνται σε όλο το εγχειρίδιο.

ΚΙΝΔΥΝΟΣ/ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Οδηγίες για αποφυγή τραυματισμού αφού προσπαθείτε να ολοκληρώσετε την εργασία.

ΣΗΜΕΙΩΣΗ: Οδός και προέλευση πληροφορίες για να ολοκληρώσετε την εργαία.

Επισκόπηση προϊόντος

Οι είσοδοι της ουσκευής προορίζονται μόνο για αναφορά. Οι πραγματικές προδιαγραφές του προϊόντος ενδέχεται να διαφέρουν ανάλογα με το μοντέλο.

Σύνδεσμος τροφοδοσίας Διακόπτης λειτουργίας

Εγκατάσταση της μονάδας τροφοδοσίας TUF GAMING

Πριν ξεκινήσετε τα καλώδια, βεβαιωθείτε ότι το σύστημα είναι απενεργοποιημένο και ότι τα καλώδια τροφοδοσίας του συστήματος και όλων των συνδεδεμένων συσκευών έχουν αποσυνδεθεί.

1. Ακολουθήστε τις οδηγίες του εγχειριδίου του πλαισίου σας και ασφαλίστε τη μονάδα τροφοδοσίας TUF GAMING στο πλαίσιο χρησιμοποιώντας τις ίδιες οπές στερέωσης. 2. Συνδέστε τα παρεχόμενα καλώδια στη μονάδα τροφοδοσίας TUF GAMING.
2. Συνδέστε τους συνδέσμους τροφοδοσίας στη μητρική πλακέτα και τις περιφερειακές συσκευές σύμφωνα με τις προτιμήσεις σας. Μπορείτε να ανατρέξετε στην παρακάτω λίστα για να ελέγξετε τις συσκευές στις οποίες μπορεί να συνδεθεί κάθε σύνδεσμος τροφοδοσίας.

Οι συνδέσεις προβολέα μπορεί να διαφέρουν ανάλογα με τις διαφορετικές μονάδες του προβολικού συστήματος GAMING. Ανατρέξτε στο εγχειρίδιο χρήσης της μητρικής πλακέτας για περισσότερες πληροφορίες σχετικά με τη θέση και τη σύνδεση των συνδέσμων προβολέα που αναφέρονται παρακάτω.

Συνδέστε τον κεντρικό σύνδεσμο τροφοδοσίας 24 ακίδων ή 20 ακίδων στον σύνδεσμο τροφοδοσίας 24 ή 20 ακίδων της μητρικής πλακέτας. - Συνδέστε τον σύνδεσμο τροφοδοσίας 4+4 ακίδων CPU +12V στην υποδοχή τροφοδοσίας της CPU στη μητρική πλακέτα. Συνδέστε τον περιφερειακό σύνδεσμο τροφοδοσίας 4 ακίδων στις περιφερειακές συσκευές, εάν χρειάζεται. Συνδέστε τον σύνδεσμο τροφοδοσίας PCI-E +12V 6+2 ακίδων στην κάρτα γραφικών PCI-E. - Συνδέστε τον σύνδεσμο τροφοδοσίας SATA στις συσκευές με διεπαφή Serial ATA.

1. Συνδέστε τη μονάδα τροφοδοσίας TUF GAMING σε μια πηγή τροφοδοσίας χρησιμοποιώντας το παρεχόμενο καλώδιο τροφοδοσίας.

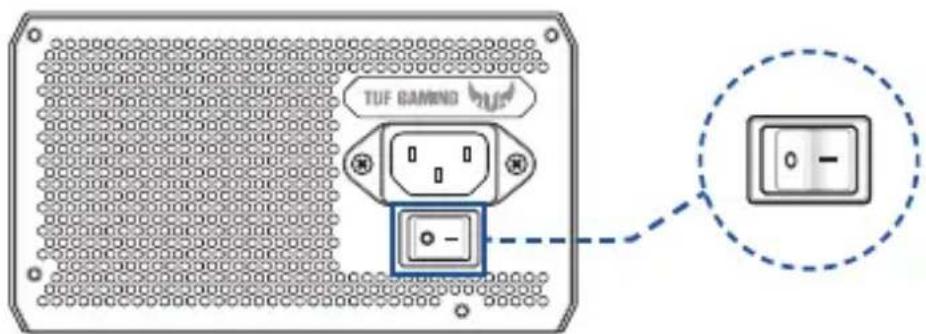

2. Θέστε τον διακόπτη λειτουργίας στη θέση "I" για να ενεργοποιήσετε τη μονάδα τροφοδοσίας.

Πληροφορίες για την ασφάλεια

• Ανοιγμα των υφασμάτων ή των εξωτερικών τοίχων της μονάδας παροφοσίας, το άνοιγμα του περιβλήματος ή η προσθήκη επίσκεψης/καθαρισμού της μονάδας παροφοσίας συνεπάγονται υψηλό κίνδυνο. Δεν πρέπει να ανοίγεται η μονάδα παροφοσίας σε καμία περίπτωση. Η εγγύηση θα ακυρωθεί αν αφαιρεθεί το κάλυμμα της μονάδας παροφοσίας. Δεν υπάρχουν μέρη στη μονάδα παροφοσίας που να μπορούν να επισκευαστούν.
• Μην εισάγετε αντικείμενα στη μονάδα τροφοδοσίας. Μην τοποθετείτε αντικείμενα πάνω από τον αεραγωγό ή την είσοδο του τροφοδοτικού που μπορεί να εμποδίσουν ή να περιορίσουν τη ροή του αέρα. Χρησιμοποιείτε μόνο τα κατάλληλα καλώδια που συνοδεύουν το τροφοδοτικό.
• ΜΗΝ χρησιμοποιείτε τη μονάδα τροφοδοσίας κοντά σε νερό ή περιβάλλον υψηλής θερμοκρασίας ή υψηλής υγρασίας. Η μονάδα τροφοδοσίας πρέπει να λειτουργεί σε κατάλληλο περιβάλλον. (Θερμοκρασία λειτουργίας: 0° έως 50°C, Σχετική υγρασία: 20% ως 80%) Το τροφοδοτικό προορίζεται για εσωτερική χρήση σε υπολογιστή και δεν προορίζεται για εξωτερική χρήση ή χρήση σε εξωτερικούς χώρους. Η μη συμμόρφωση με τις οδηγίες του κατασκευαστή και με οποιεσδήποτε άλλες οδηγίες ασφαλείας θα ακυρώσει τις εγγυήσεις.

Τηρείτε τις ειδοποιήσεις στις ετικέτες
