Typ produktu	Napájecí zdroj pro stolní počítač
Značka	Asus
Model	TUF Gaming 550B
Jmenovitý výkon	550 W
Formát	ATX
Certifikace účinnosti	80+ Bronze (odhadovaný)
Rozměry (D x Š x V)	150 x 140 x 86 mm
Hmotnost	Přibližně 1,5 kg
Hlavní konektor	1 x ATX 24 pinů (kompatibilní s 20 piny)
Konektor CPU	1 x 4+4 pinů
Konektor PCIe	1 x 6+2 pinů
Konektor SATA	1 x SATA
Konektor pro periferie	1 x 4 piny
Ventilátor	120 mm
Provozní teplota	0°C až 50°C
Relativní vlhkost	20% až 80%
Bezpečnost	Nikdy neotvírejte zdroj, uvnitř je vysoké napětí. Používejte pouze dodané kabely. Vyhněte se vodě a extrémním teplotám.
Údržba a čištění	Před čištěním odpojte zařízení. K čištění vnější části použijte suchý hadřík. Nevkládejte předměty do otvorů.
Náhradní díly a opravitelnost	Neuplatňuje se: napájecí zdroj neobsahuje uživatelsky opravitelné díly. Otevření ruší záruku.

Často kladené otázky - TUFGaming550B ASUS

Jak nainstalovat napájecí zdroj TUF Gaming 550B?

Před instalací se ujistěte, že je počítač vypnutý a odpojený. Upevněte zdroj do skříně pomocí dodaných šroubů. Zapojte modulární kabely, poté připojte základní desku (ATX 24 pinů a CPU 4+4 piny), grafickou kartu (PCIe 6+2 piny) a periferie (SATA nebo Molex). Nakonec zapojte napájecí kabel a přepněte vypínač do polohy I.

Jaké konektory jsou součástí dodávky tohoto zdroje?

TUF Gaming 550B je dodáván s hlavním napájecím kabelem ATX 24 pinů, kabelem CPU 4+4 piny, kabelem PCIe 6+2 piny pro grafickou kartu, kabelem SATA a periferním kabelem 4 piny (Molex). Kabely jsou modulární, používejte pouze dodané.

Mohu tento zdroj použít pro výkonnou grafickou kartu?

Ano, zdroj má konektor PCIe 6+2 piny, který dokáže napájet většinu středně výkonných grafických karet. U špičkových modelů vyžadujících více konektorů zkontrolujte požadavky vaší karty. Výkon 550 W je vhodný pro standardní herní PC.

Co dělat, když ventilátor vydává hluk?

Mírný hluk ventilátoru je normální. Pokud je hluk hlasitý nebo nepravidelný, zkontrolujte, zda není ventilace ucpaná. Nepokoušejte se zdroj otevřít. Pokud problém přetrvává, kontaktujte podporu ASUS.

Jak čistit napájecí zdroj?

Odpojte počítač a napájecí kabel. K otření vnější skříně použijte měkký suchý hadřík. Nepoužívejte tekuté přípravky. Pro větrací mřížky lze použít vysavač na nízký výkon, ale aniž byste se dotkli vnitřních součástí.

Je bezpečné otevřít napájecí zdroj?

Ne! Napájecí zdroj obsahuje vysokonapěťové kondenzátory, které mohou zůstat nabité a způsobit smrtelný elektrický šok. Nikdy neotvírejte skříň. Jakékoli otevření ruší záruku a vystavuje vážnému nebezpečí.

Jaká je maximální provozní teplota?

Napájecí zdroj pracuje správně mezi 0°C a 50°C. Při překročení hrozí přehřátí nebo selhání. Ujistěte se, že je vaše skříň dobře větraná.

Mohu tento zdroj použít v mini-ITX skříni?

Standardní formát ATX (150 x 140 x 86 mm) vyžaduje skříň kompatibilní s ATX. Mini-ITX skříně obvykle přijímají napájecí zdroje SFX. Před nákupem zkontrolujte rozměry vaší skříně.

Co dělat, když se počítač po instalaci nespustí?

Zkontrolujte, zda je vypínač zdroje v poloze I, zda jsou všechny kabely správně zasunuty (zejména ATX a CPU). Ujistěte se, že síťová zásuvka funguje. Pokud problém přetrvává, vyzkoušejte jiný zdroj nebo se poraďte s odborníkem.

Jak získat kompletní návod v češtině?

Návod k použití v češtině je zdarma k dispozici na notice-facile.com. Můžete si jej stáhnout ve formátu PDF nebo požádat o překlad do jiného jazyka pomocí formuláře na stránce.

NÁVOD K OBSLUZE TUFGaming550B ASUS

Rychlý průvodce (CZ)

Abyste určité úkony prováděli správně, povšimněte si následujících symbolů používaných v této příručce.

NEBEZPEČÍ/VAROVÁNÍ: Informace pro předcházení úrazům při provádění úkolů.

POZNÁMKA: Tipy a další informace, které se hodí při prováděném úkolu.

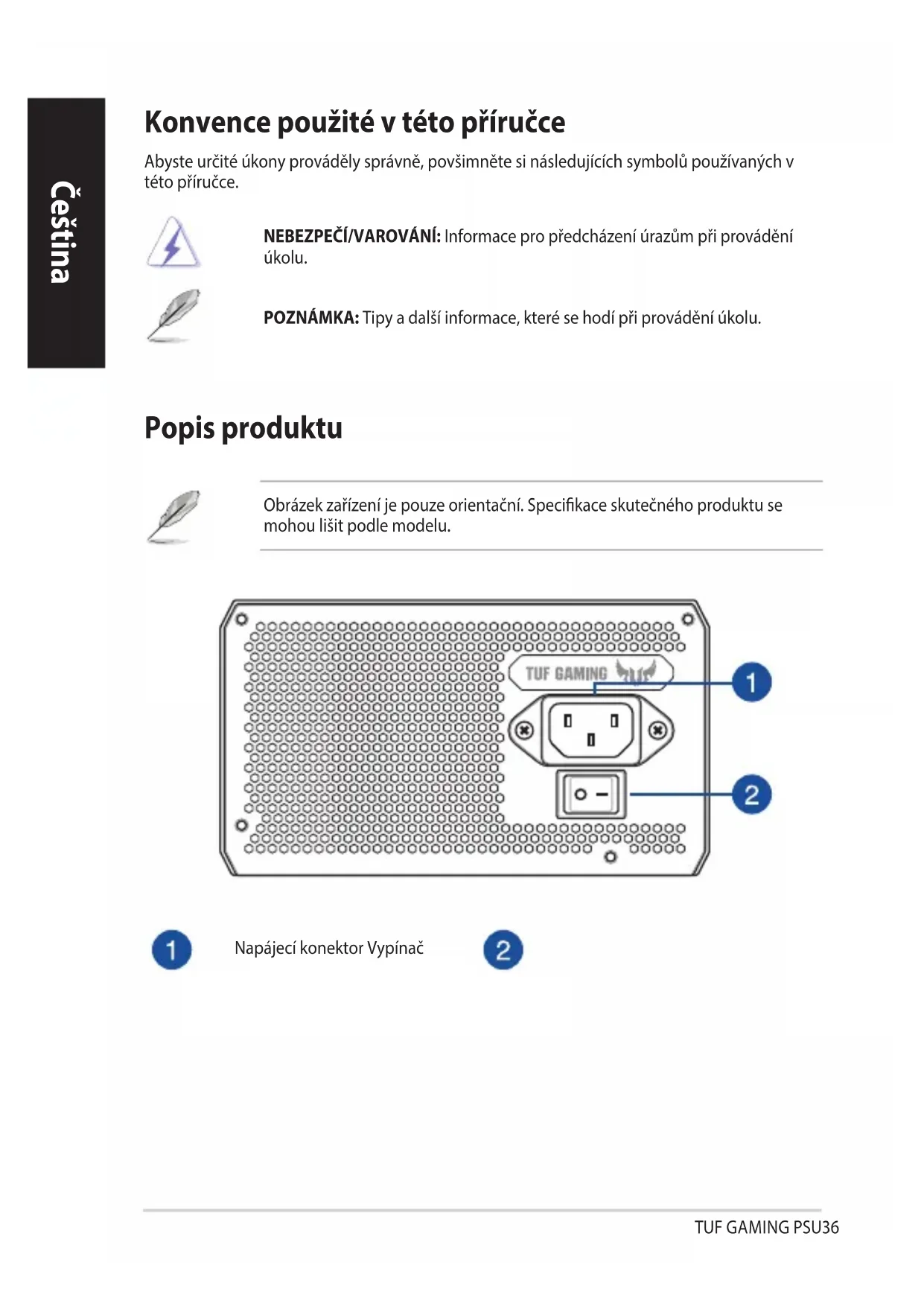

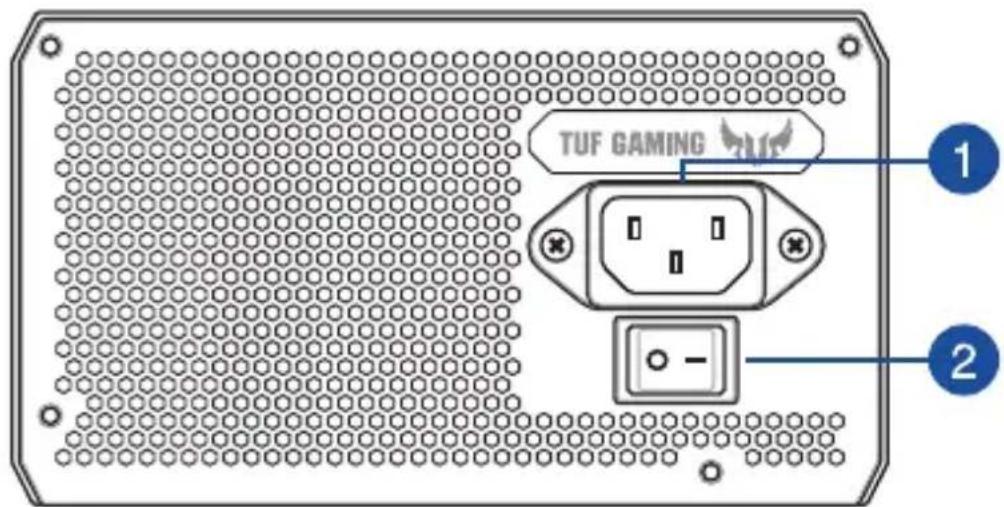

Popis produktu

Obrázek zařízení je pouze orientační. Specifikace skutečného produktu se mohou lišit podle modelu.

Napájecí konektor Vypínač

Instalace zdroje napájení TUF GAMING

Před instalováním nebo odpojováním kabelů zkontrolujte, zda je systém vypnutý a zda jsou odpojeny všechny napájecí kabely pro systém a všechna připojená zařízení.

1. Postupujte podle pokynů v návodu k vaší skříni a připevněte zdroj napájení TUF GAMING do skříně s použitím montážních šroubků.
2. Připojte dodané kabely ke zdroji napájení TUF GAMING.
3. Připojte napájecí konektory k základní desce a periferním zařízením podle vlastních preferencí. V seznamu níže je uvedeno, jaká zařízení lze připojit k jednotlivým napájecím konektorům.

• Napájecí konektory se mohou lišit podle modelu zdrojů napájení TUF GAMING. Další informace o umístění a zapojení následujících napájecích konektorů najdete v návodu k použití vaší základní desky.
• Připojte 24kolíkový nebo 20kolíkový hlavní napájecí konektor k 24kolíkovému nebo 20kolíkovému napájecímu konektoru základní desky.
• Připojte 4+4kolíkový napájecí konektor CPU +12V k napájecí zásuvce CPU na základní desce.
• Podle potřeby připojte 4kolíkový konektor napájení periferií k periferním zařízením.
• Připojte 6+2kolíkový napájecí konektor PCI-E +12V ke grafické kartě PCI-E.
• Připojte napájecí konektor SATA k zařízením s rozhraním Serial ATA.
• Připojte zdroj napájení TUF GAMING ke zdroji napájení pomocí dodaného napájecího kabelu.

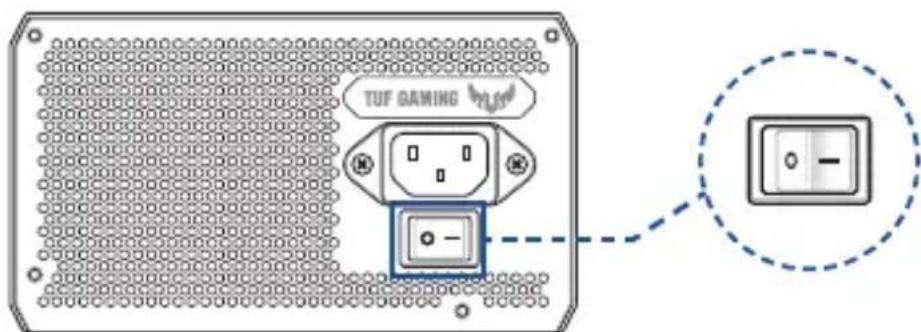

• Přesunutím vypínače do polohy „1“ zapnete zdroj napájení.

Informace o bezpečnosti

• Ve zdroji napájení vznikají vysoká napětí. Je velmi nebezpečné otevírat skříňku zdroje napájení nebo se pokoušet jej opravit/vyčistit. V ŽÁDNÉM PŘÍPADĚ a za žádných okolností zdroj napájení neotevírejte. V případě otevření zdroje napájení propadá záruka; žádné součásti uvnitř zdroje napájení nevyžadují servisní zásah.
• Do zdroje napájení NEZASUNUJTE žádné předměty.
• NEVKLÁDEJTE žádné předměty před ventilátor nebo ventilační oblast jednotky napájecího zdroje, které by mohly bránit nebo omezovat proudění vzduchu. POUŽÍVEJTE pouze modulární kabely propojené s jednotkou napájecího zdroje. Zdroj napájení NEPOUŽÍVEJTE v blízkosti vody nebo v prostředí o vysoké teplotě nebo vlhkosti.
• Zdroj napájení musí být používán ve vhodném prostředí. (Provozní teplota: 0° až 50°C, relativní vlhkost: 20% až 80%)
• Tento zdroj napájení je určen pro zabudování do počítače, nikoli pro externí nebo venkovní použití.
• V případě nedodržení pokynů výrobce a bezpečnostních pokynů ihned propadají veškeré záruky a jistoty.

Výstražné štítky
