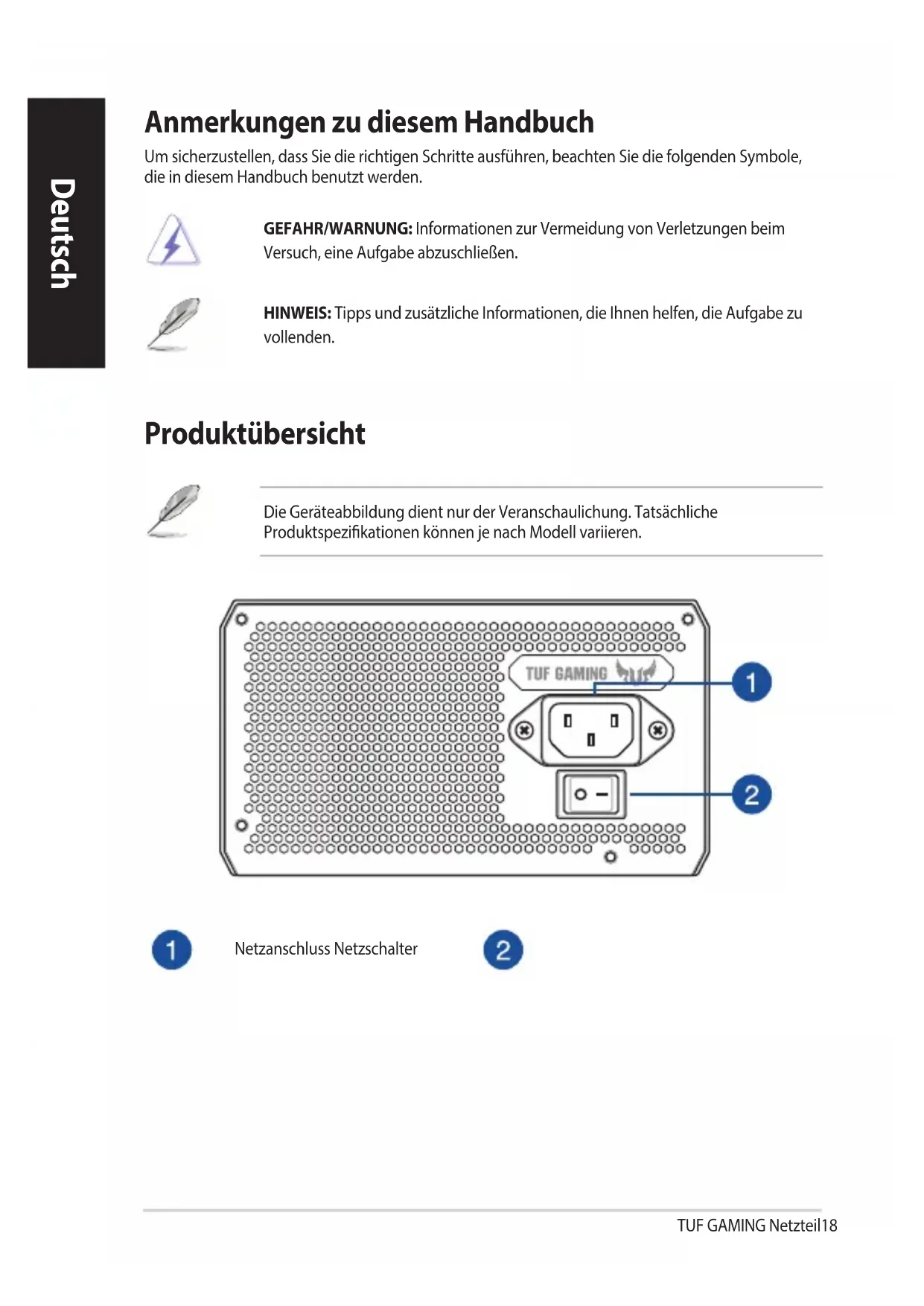

Anmerkungen zu diesen Handbuch

Um sicherzustellen, dass Sie die richtigen Schritte ausführten, beachten Sie die folgenden Symbole, die in thisem Handbuch benutzt werden.

GEFAHR/WARNING: Informationen zur Vermeidung von Verletzungen beim Versuch, eine Aufgabe abzuschreiben.

HINWEIS: Tipps und zusätzliche Informationen, die Ihnen halten, die Aufgabe zu vollenden.

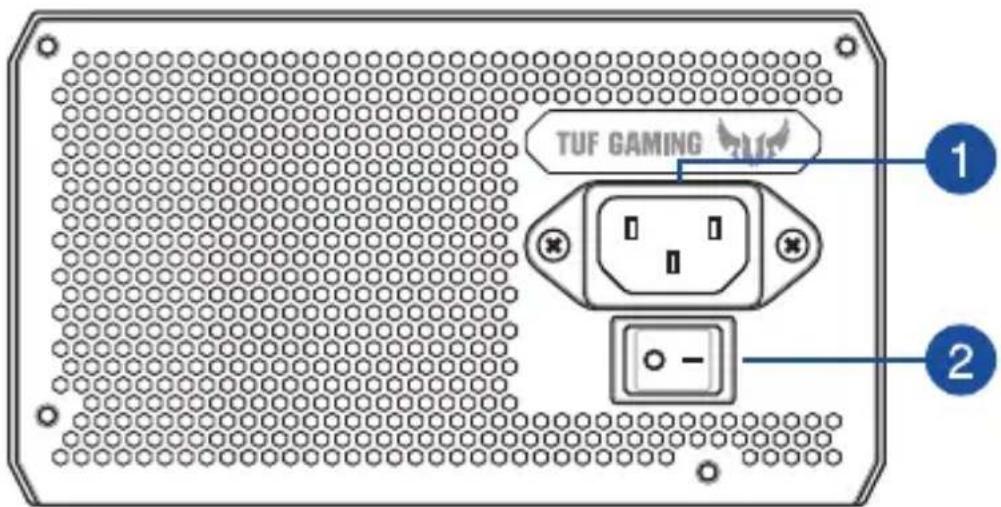

Produktübersicht

Die Geräteabbildung dient nur der Veranschaulichung. Tatsächliche Produktspezifikationen können je nach Modell variieren.

Netzanschluss Netzschalter

Einbau Ihres TUF GAMING Netzteils

Stellen Sie vor dem Installieren oder Entfernen von Kabeln sicher, dass das System ausgeschaltet ist und sümmtliche Stromkabel und angeschlossenen Geräte getrennt wurden.

1. Befolgen Sie die Anweisungen in Ihr Gehäusehandbuch und befestigen Sie Ihr TUF GAMING Netzteil mit den Montageschrauben in Ihr Gehäuse.
2. Schlieben Sie die mitgelieferten Kabel an Ihr TUF GAMING Netzteil an.
3. Verbinden Sie die Stromanschlüsse nach ihren Wünschen mit dem Motherboard und ihren Peripheriegeräten. Sie können in der unterstehenden Liste sehen, mit welchen Geräten die Stromanschlüsse verbunden werden können.

Die Stromanschlüsse können sich je nach Modell des TUF GAMING Netzteils untersichern.
- Weitere Informationen zur Position der Stromanschlüsse und zu den unter erwähnten Verbindungen finden Sie im Benutzerhandbuch Ihres Motherboards.

• Verbinden Sie den 24-poligen oder 20-poligen Hauptstromanschluss mit dem entsprechenden 24-poligen oder 20-poligen Stromanschluss auf dem Motherboard.

• Verbinden Sie den 4+4-poligen CPU +12V Stromanschluss mit dem CPU-Stromsocket auf dem Motherboard.

• Verbinden Sie den 4-poligen Peripheriegerätestromanschluss mit Peripheriegeräten, wenn notig.
• Verbinden Sie den 6+2-poligen PCI-E +12V Stromanschluss mit der PCI-E-Grafikkarte.

• Verbinden Sie den SATA-Stromanschluss mit Geräten, die über eine Serielle ATA-Schnittstelle verfügen.

• Schlieben Sie Ihr TUF GAMING Netzteil mit dem mitgelieferten Stromkabel an eine Steckdose an.

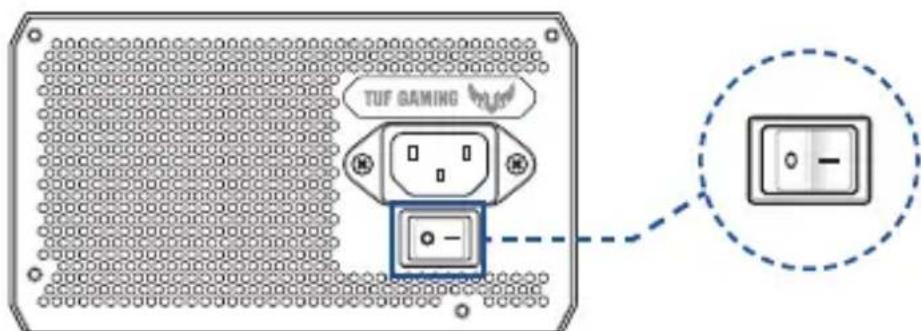

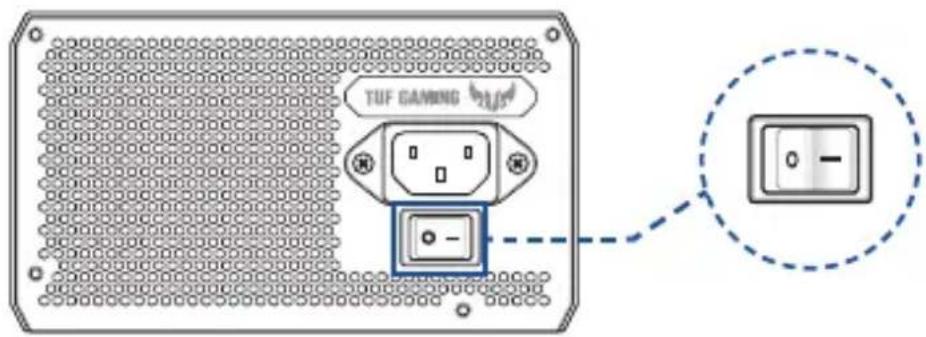

• Kippen Sie den Stromschalter in die Position "I", um Ihr Netzeil einzuschalten.

Sicherheitsinformationen

• Im Netzteil sind hohe Stromspannungen vorhanden. Es ist extrem gefährlich, das Netzteilgehäuse zu öffnen oder zu versuchen, das Netzteil zu reparieren oder zu reinigen. Sie darüber NIEMALS, egal unter welchen Umständen, das Netzteil öffnen.
• Die Garantie erlischt, wenn die Abdeckung des Netzteils geöffnet wurde. Im Inneren des Netzteils befinden sich keine wartungsfähigen Komponenten.
• Stecken Sie KEINE Gegenstände in das Netzteil.
• Legen Sie KEINE Gegenstände vor den Lüfter oder in den Beluftungsbereich des Netzteils, die die Luftzirkulation behindern oder einschränken kann.
• VERWENDEN SIE NUR die Modulkabel, die mit dem Netzteil geliefert wurden.
• Verwenden Sie das Netzteil NICT in der Nähe von Wasser, bei hohen Temperaturen oder hoher Luftfeuchtigkeit.
• Das Netzteil sollte in geeigneter Umgebung betrieben werden. (Betriebstemperatur: 0^ bis 50^ , relative Luftfeuchtigkeit: 20% bis 80% )
• Das Netzteil ist für den Einbau in einen Computer und nicht für den externen Einsatz oder die Benutzung im Freien vorgesehen.
• Die Nichteinhaltung von Herstelleranweisungen und Sicherheitshinweisen führt sofort zum Erlöschen der Garantie.

Hinweisetiketten

20 24 24 24 24 24 24 24 24

+12 4+4

1 1

4 4

+12 PCIE+6

.PCI-E

.Serai ATA 1

TUF GAMING 1

a111

L

120y1 120y1 120y1 120y1 120y1 120y1 120y1 120y1 120y1 120y1 120y1 120y1 120y1 120y1 120y1 120y1 120y1 120 y 120 y 120 y 120 y 120 y 120 y 120 y 120 y 120 y 120 y 120 y 120 y 120 y 120 y 120 y 120 y 120 y 120 y 120 y 120 y 120y 120y 120y 120y 120y 120y 120y 120y 120y 120y 120y 120y 120y 120y 120y 120y 120y 120y 120y 120y 120 y

aal
