Tip produs	Sursă de alimentare pentru computer desktop
Marcă	Asus
Model	TUF Gaming 550B
Putere nominală	550 W
Format	ATX
Certificare de eficiență	80+ Bronz (estimat)
Dimensiuni (L x l x h)	150 x 140 x 86 mm
Greutate	Aproximativ 1,5 kg
Conector principal	1 x ATX 24 pini (compatibil 20 pini)
Conector CPU	1 x 4+4 pini
Conector PCIe	1 x 6+2 pini
Conector SATA	1 x SATA
Conector periferic	1 x 4 pini
Ventilator	120 mm
Temperatură de funcționare	0°C până la 50°C
Umiditate relativă	20% până la 80%
Siguranță	Nu deschideți niciodată blocul, tensiune înaltă internă. Utilizați numai cablurile furnizate. Evitați apa și temperaturile extreme.
Întreținere și curățare	Deconectați aparatul înainte de curățare. Utilizați o cârpă uscată pentru exterior. Nu introduceți obiecte în deschideri.
Piese de schimb și reparabilitate	Nu se aplică: blocul de alimentare nu conține piese reparabile de către utilizator. Deschiderea anulează garanția.

Întrebări frecvente - TUFGaming550B ASUS

Cum instalez sursa de alimentare TUF Gaming 550B?

Înainte de instalare, asigurați-vă că computerul este oprit și deconectat. Fixați sursa în carcasă cu șuruburile furnizate. Conectați cablurile modulare, apoi conectați placa de bază (ATX 24 pini și CPU 4+4 pini), placa grafică (PCIe 6+2 pini) și perifericele (SATA sau Molex). În final, conectați cablul de alimentare la rețea și comutați întrerupătorul pe I.

Ce conectori sunt furnizați cu această sursă?

TUF Gaming 550B este livrat cu un cablu principal ATX 24 pini, un cablu CPU 4+4 pini, un cablu PCIe 6+2 pini pentru placa grafică, un cablu SATA și un cablu periferic 4 pini (Molex). Cablurile sunt modulare; utilizați numai cele furnizate.

Pot folosi această sursă pentru o placă grafică puternică?

Da, sursa are un conector PCIe 6+2 pini care poate alimenta majoritatea plăcilor grafice de gamă medie. Pentru modelele high-end care necesită mai mulți conectori, verificați cerințele plăcii. Puterea de 550 W este potrivită pentru un PC gaming standard.

Ce fac dacă ventilatorul face zgomot?

Un zgomot ușor al ventilatorului este normal. Dacă zgomotul devine puternic sau neregulat, verificați dacă nimic nu blochează ventilația. Nu încercați să deschideți sursa. Dacă problema persistă, contactați suportul ASUS.

Cum curăț sursa de alimentare?

Deconectați computerul și cablul de alimentare. Utilizați o cârpă moale și uscată pentru a șterge carcasa exterioară. Nu utilizați produse lichide. Pentru grilele de aerisire, puteți folosi un aspirator la putere mică, fără a atinge componentele interne.

Este sigur să deschid sursa de alimentare?

Nu! Sursa de alimentare conține condensatoare de înaltă tensiune care pot rămâne încărcate și pot provoca electrocutare mortală. Nu deschideți niciodată carcasa. Orice deschidere anulează garanția și prezintă un pericol grav.

Care este temperatura maximă de funcționare?

Sursa de alimentare funcționează corect între 0°C și 50°C. Peste această valoare, există riscuri de supraîncălzire sau defecțiune. Asigurați-vă că carcasa este bine ventilată.

Pot folosi această sursă într-o carcasă mini-ITX?

Formatul ATX standard (150 x 140 x 86 mm) necesită o carcasă compatibilă ATX. Carcasele mini-ITX acceptă de obicei surse SFX. Verificați dimensiunile carcasei înainte de achiziție.

Ce fac dacă computerul nu pornește după instalare?

Verificați dacă întrerupătorul sursei este pe I, dacă toate cablurile sunt bine introduse (în special ATX și CPU). Asigurați-vă că priza funcționează. Dacă problema persistă, testați cu o altă sursă sau consultați un profesionist.

Cum obțin un manual complet în franceză?

Manualul de utilizare în limba franceză este disponibil gratuit pe notice-facile.com. Îl puteți descărca în format PDF sau solicita o traducere în altă limbă prin formularul de pe pagină.

MANUAL DE UTILIZARE TUFGaming550B ASUS

Pentru a vă asigura că efectuați corespunzător anumite activități, luați în considerare următoarele simboluri utilizate în acest manual.

PERICOL/AVERTISMENT: Informații care au rolul să prevină rănirea dvs. atunci când încercați să efectuați o activitate.

NOTĂ: Sfaturi și informații suplimentare care să vă ajute să efectuați o activitate.

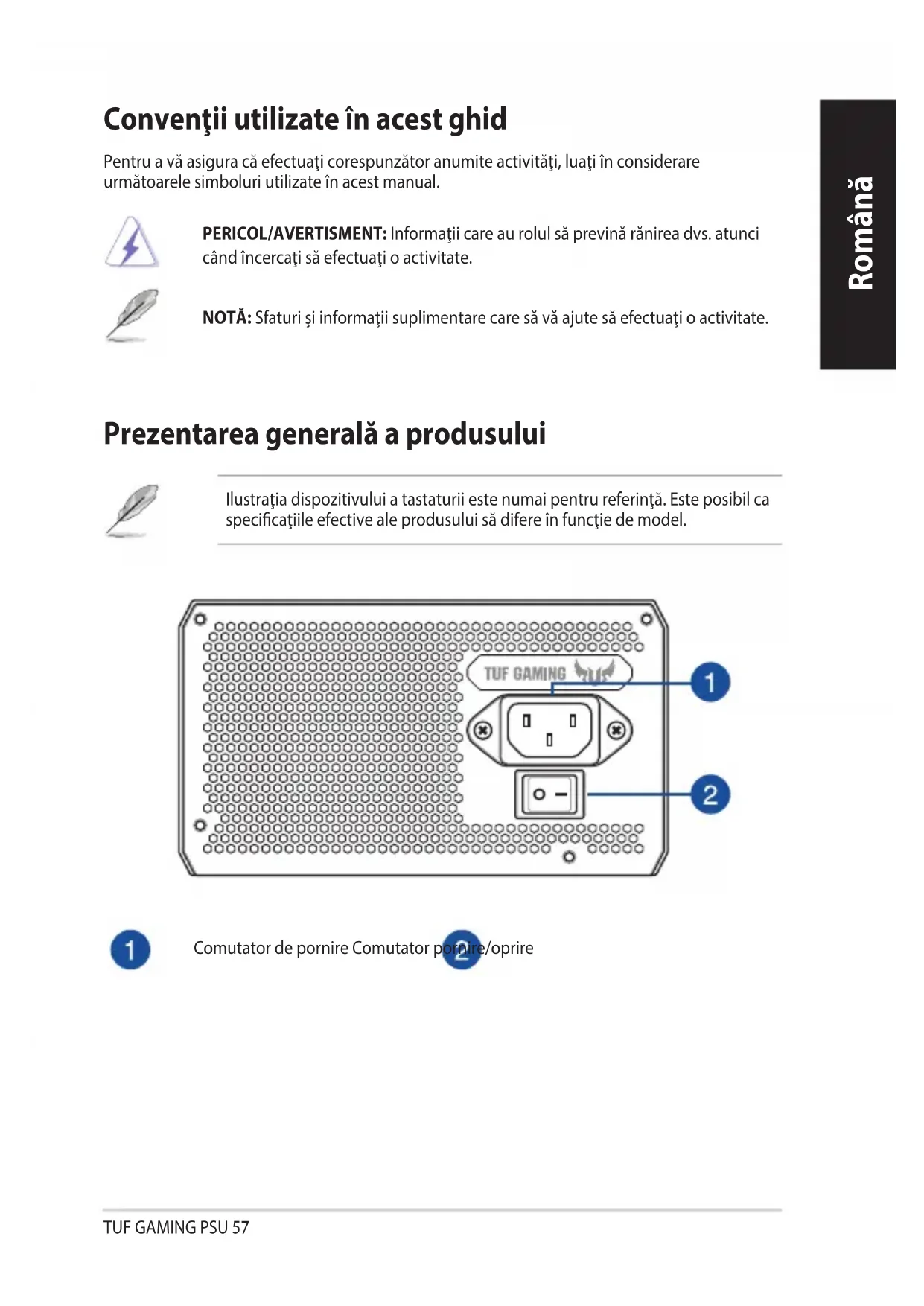

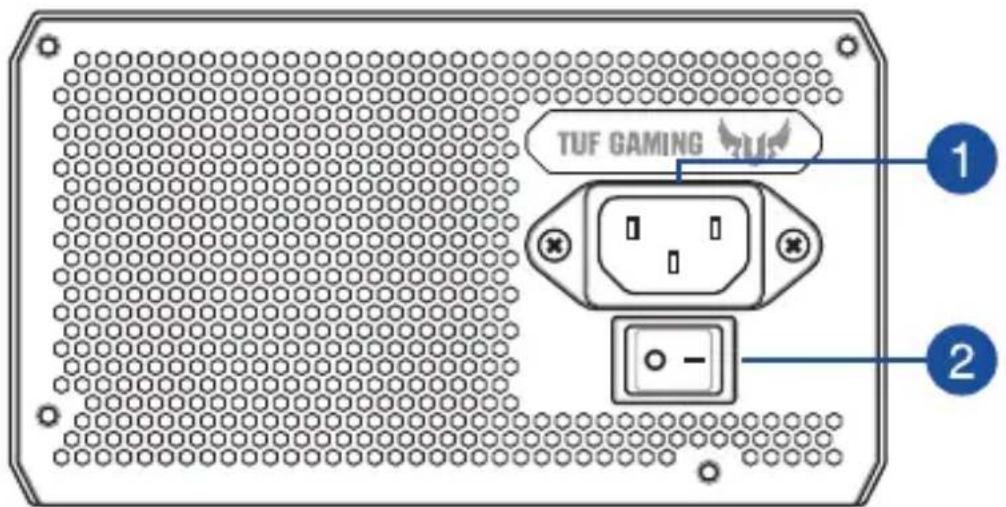

Prezentarea generală a produsului

Ilustrația dispozitivului și a tastaturii este numai pentru referință. Este posibil ca specificațiile efective ale produsului să difere în funcție de model.

Instalarea unității de alimentare cu curent TUF GAMING

Înainte de a instala sau de a scoate cablurile, asigurați-vă că sistemul este oprit și că toate cablurile de alimentare pentru sistem și toate dispozitivele atașate sunt deconectate.

1. Urmați instrucțiunile din manualul șasiului și fixați unitatea de alimentare TUF GAMING în șasiu utilizând șuruburile de montare.
2. Conectați cablurile incluse în unitatea de alimentare TUF GAMING.
3. Conectați conectorii de alimentare la placa de bază și la dispozitivele periferice în funcție de preferințele dvs. Puteți consulta lista de mai jos pentru a verifica la ce dispozitive poate fi conectat fiecare conector de alimentare.

• Conectorii de alimentare pot varia între diferitele modele de unități de alimentare cu curent TUF GAMING.
• Consultați manualul de utilizare al plăcii de bază pentru mai multe informații despre locația și conectarea conectorilor de alimentare menționați mai jos.
• Conectați conectorul principal de alimentare cu 24 de pini sau 20 de pini la conectorul de alimentare cu 24 sau 20 de pini al plăcii de bază.
• Conectați conectorul de alimentare CPU +12 V cu 4+4 pini la priza de alimentare CPU de pe placa de bază.
• Conectați conectorul de alimentare periferic cu 4 pini la dispozitivele periferice dacă este necesar.
• Conectați conectorul de alimentare PCI-E +12 V cu 6+2 pini la placa grafică PCI-E.
• Conectați conectorul de alimentare SATA la dispozitivele cu interfață Serial ATA.
• Conectați unitatea de alimentare cu current TUF GAMING la o sursă de alimentare folosind cablul de alimentare inclus.

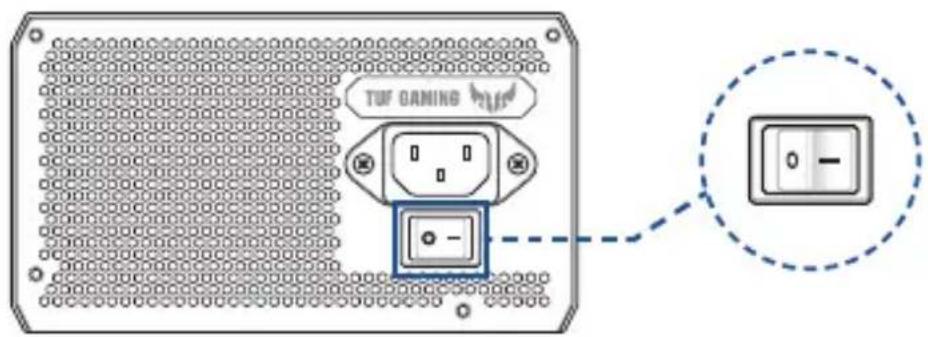

• Comutați întrerupătorul de alimentare în poziția „I” pentru a porni unitatea de alimentare cu current.

Informații pentru utilizarea în condiții de siguranță

• Există tensiuni înalte în sursa de alimentare cu current, este foarte periculos să deschideți carcasa sursei de alimentare sau să încercați să reparați/curățați unitatea de alimentare cu current. Nu trebuie NICIODATĂ, în niciun caz, să deschideți unitatea de alimentare cu current.
• Garanția va deveni nulă dacă capacul sursei de alimentare cu current este deschis; în interiorul unității de alimentare nu există componente care să poată fi reparate.
• NU introduceți obiecte în unitatea de alimentare cu current.
• NU așezați obiecte în fața ventilatorului sau zona de ventilație a sursei de alimentare care ar putea împiedica sau restricționa fluxul de aer.
• UTILIZAȚI NUMAI cablurile modulare grupate cu unitatea de alimentare.
• NU utilizați unitatea de alimentare cu current în apropierea apei sau în medii cu temperatură înaltă sau cu umiditate ridicată.
• Unitatea de alimentare cu curent trebuie să funcționeze într-un mediu adecvat. (Temperatura de funcționare: 0°C până la 50°C; umiditate relativă: de la 20% la 80%)
• Unitatea de alimentare cu curent este destinată integrării într-un computer și nu este destinată utilizării externe sau în aer liber.
• Nerespectarea instrucțiunilor producătorului și a oricăror instrucțiuni de siguranță vor anula imediat toate garanțiile.
