ПОСІБНИК КОРИСТУВАЧА TUFGaming550B ASUS

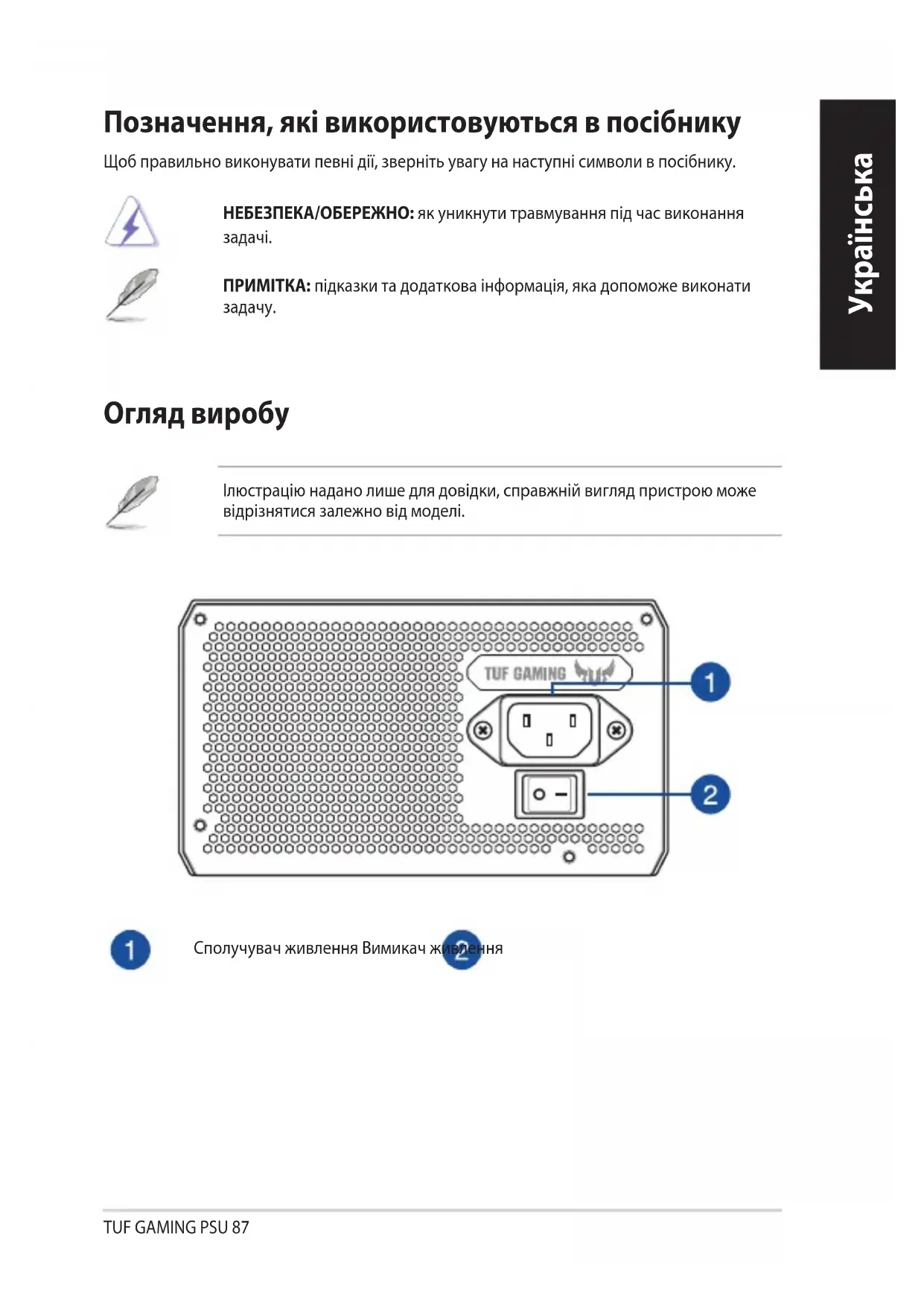

Позначення, які використовуються в посібнику Щоб правильно виконувати певні дії, зверніть увагу на наступні символи в посібнику. НЕБЕЗПЕКА/ОБЕРЕЖНО: як уникнути травмування під час виконання

ПРИМІТКА: підказки та додаткова інформація, яка допоможе виконати

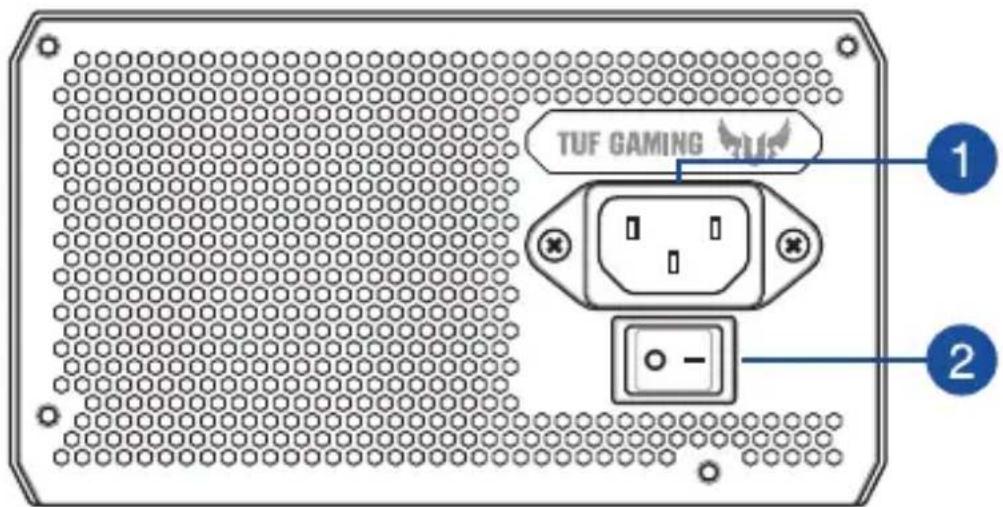

Огляд виробу Ілюстрацію надано лише для довідки, справжній вигляд пристрою може відрізнятися залежно від моделі. Сполучувач живлення Вимикач живленняTUF GAMING PSU88

Перш ніж приєднувати або від’єднувати кабелі, переконайтеся, що систему вимкнено, і всі шнури живлення системи та підключених пристроїв від’єднано від мережі.

1. Виконуйте інструкції з посібника до корпусу та закріпіть блок живлення TUF GAMING у

корпусі монтажними гвинтами.

2. Приєднайте кабелі з комплекту постачання кабелі до блоку живлення TUF GAMING.

3. Під’єднайте роз’єми живлення до материнської плати та периферійних пристроїв

згідно з власними потребами. У списку нижче наведено інформацію про те, до яких пристроїв можна під’єднувати кожен з’єднувач живлення.

• Роз’єми живлення можуть бути різними залежно від моделей блоків живлення TUF GAMING.

• У посібнику до материнської плати подано більше інформації про розташування і підключення нижчеподаних з’єднувачів живлення.

• Підключіть 24-контактний або 20-контактний Головний з’єднувач живлення головний роз’єм живлення до 24-контактного або 20-контактного роз’єму

• Підключіть контакт 4+4 центрального процесора +12 В з’єднувача живлення 4+4-контактний роз’єм живлення +12 В центрального процесора до гнізда живлення центрального процесора на материнській платі.

• У разі потреби підключіть 4-контактний Периферійний з’єднувач живлення роз’єм живлення периферійних пристроїв до периферійних пристроїв.

• Підключіть 6+2 контактний З’єднувач живлення PCI-E +12 В роз’єм живлення до графічної карти PCI-E.

• Підключіть З’єднувач живлення роз’єм живлення SATA до пристроїв з інтерфейсом Serial ATA.

4. Підключіть блок живлення TUF GAMING до електромережі шнуром живлення з

комплекту постачання.

5. Установіть перемикач живлення в положення “I”, щоб увімкнути блок живлення.

Встановлення блоку живлення TUF GAMING Приєднайте кабелі з комплекту постачанняTUF GAMING PSU 89

Інформація про безпеку Ярлики з примітками

• Блок живлення працює з високою напругою. Дуже небезпечно відкривати його корпус або намагатися полагодити/почистити блок живлення. НІКОЛИ, за жодних обставин, не відкривайте блок живлення.

• Відкриття корпусу блоку живлення призведе до скасування гарантії; усередині блоку живлення відсутні компоненти, які підлягають обслуговуванню.

• НЕ вставляйте жодних предметів у блок живлення.

• НЕ РОЗМІЩУЙТЕ перед вентилятором або біля вентиляційних отворів жодних предметів, що можуть блокувати або обмежити потік повітря.

• ЗАСТОСОВУЙТЕ ЛИШЕ модульні кабелі із комплекту блока живлення.

• НЕ користуйтеся блоком живлення поруч із водою, у середовищах із високою температурою та вологістю повітря.

• Блок живлення мусить працювати у відповідному середовищі. (Температура експлуатації: від 0° до 50°C, відносна вологість повітря: від 20% до 80%)

• Блок живлення мусить бути вбудованим у комп’ютер і не призначений для використання поза комп’ютером або просто неба.

• Невиконання інструкцій виробника або будь-яких інших правил безпеки негайно скасує всі гарантії та зобов’язання. R45625 RoHS
