Termék típusa	Asztali számítógép tápegység
Márka	Asus
Modell	TUF Gaming 550B
Névleges teljesítmény	550 W
Formátum	ATX
Hatékonysági tanúsítvány	80+ Bronze (becsült)
Méretek (H x Sz x M)	150 x 140 x 86 mm
Súly	Kb. 1,5 kg
Fő csatlakozó	1 x ATX 24 tűs (kompatibilis 20 tűvel)
CPU csatlakozó	1 x 4+4 tűs
PCIe csatlakozó	1 x 6+2 tűs
SATA csatlakozó	1 x SATA
Periféria csatlakozó	1 x 4 tűs
Ventilátor	120 mm
Üzemi hőmérséklet	0°C és 50°C között
Relatív páratartalom	20% és 80% között
Biztonság	Soha ne nyissa ki a tápegységet, belső nagyfeszültség. Csak a mellékelt kábeleket használja. Kerülje a vizet és a szélsőséges hőmérsékleteket.
Karbantartás és tisztítás	Tisztítás előtt húzza ki a készüléket. Használjon száraz ruhát a külső részhez. Ne helyezzen be tárgyakat a nyílásokba.
Alkatrészek és javíthatóság	Nem alkalmazható: a tápegység nem tartalmaz felhasználó által javítható alkatrészeket. A nyitás érvényteleníti a garanciát.

Gyakran ismételt kérdések - TUFGaming550B ASUS

Hogyan telepítsem a TUF Gaming 550B tápegységet?

A telepítés előtt győződjön meg róla, hogy a számítógép ki van kapcsolva és ki van húzva. Rögzítse a tápegységet a házban a mellékelt csavarokkal. Csatlakoztassa a moduláris kábeleket, majd csatlakoztassa az alaplapot (ATX 24 tűs és CPU 4+4 tűs), a videokártyát (PCIe 6+2 tűs) és a perifériákat (SATA vagy Molex). Végül csatlakoztassa a hálózati kábelt és kapcsolja a kapcsolót I állásba.

Milyen csatlakozók járnak ehhez a tápegységhez?

A TUF Gaming 550B egy fő ATX 24 tűs tápkábelt, egy CPU 4+4 tűs kábelt, egy PCIe 6+2 tűs kábelt a videokártyához, egy SATA kábelt és egy 4 tűs periféria kábelt (Molex) tartalmaz. A kábelek modulárisak, csak a mellékelt kábeleket használja.

Használhatom ezt a tápegységet egy erős videokártyához?

Igen, a tápegység rendelkezik egy PCIe 6+2 tűs csatlakozóval, amely a legtöbb középkategóriás videokártyát tudja táplálni. A több csatlakozót igénylő csúcskategóriás modellekhez ellenőrizze a kártya igényeit. Az 550 W teljesítmény egy szabványos gaming PC-hez megfelelő.

Mi a teendő, ha a ventilátor zajos?

A ventilátor enyhe zaja normális. Ha a zaj erős vagy szabálytalan lesz, ellenőrizze, hogy semmi sem akadályozza a szellőzést. Ne próbálja meg kinyitni a tápegységet. Ha a probléma továbbra is fennáll, lépjen kapcsolatba az ASUS támogatással.

Hogyan tisztítsam a tápegységet?

Húzza ki a számítógépet és a tápkábelt. Használjon puha, száraz ruhát a külső ház letörléséhez. Ne használjon folyékony termékeket. A szellőzőrácsokhoz alacsony teljesítményű porszívó használható, de ne érintse meg a belső alkatrészeket.

Biztonságos kinyitni a tápegységet?

Nem! A tápegység nagyfeszültségű kondenzátorokat tartalmaz, amelyek töltött állapotban maradhatnak, és halálos áramütést okozhatnak. Soha ne nyissa ki a házat. Bármilyen nyitás érvényteleníti a garanciát és súlyos veszélynek teszi ki.

Mi a maximális üzemi hőmérséklet?

A tápegység 0°C és 50°C között működik megfelelően. E fölött túlmelegedés vagy meghibásodás kockázata áll fenn. Győződjön meg arról, hogy a háza jól szellőzik.

Használhatom ezt a tápegységet egy mini-ITX házban?

A szabványos ATX formátum (150 x 140 x 86 mm) ATX-kompatibilis házat igényel. A mini-ITX házak általában SFX tápegységeket fogadnak el. Vásárlás előtt ellenőrizze a háza méreteit.

Mi a teendő, ha a számítógép nem indul el a telepítés után?

Ellenőrizze, hogy a tápegység kapcsolója I állásban van-e, és hogy minden kábel jól be van-e dugva (különösen az ATX és CPU). Győződjön meg arról, hogy a hálózati csatlakozó működik. Ha a probléma továbbra is fennáll, tesztelje egy másik tápegységgel, vagy forduljon szakemberhez.

Hogyan szerezhetek be egy teljes magyar nyelvű használati útmutatót?

A magyar nyelvű használati útmutató ingyenesen elérhető a notice-facile.com oldalon. Letöltheti PDF formátumban, vagy kérhet más nyelvű fordítást az oldalon található űrlapon keresztül.

HASZNÁLATI ÚTMUTATÓ TUFGaming550B ASUS

Gyors üzembe helyezési útmutató (HUG)

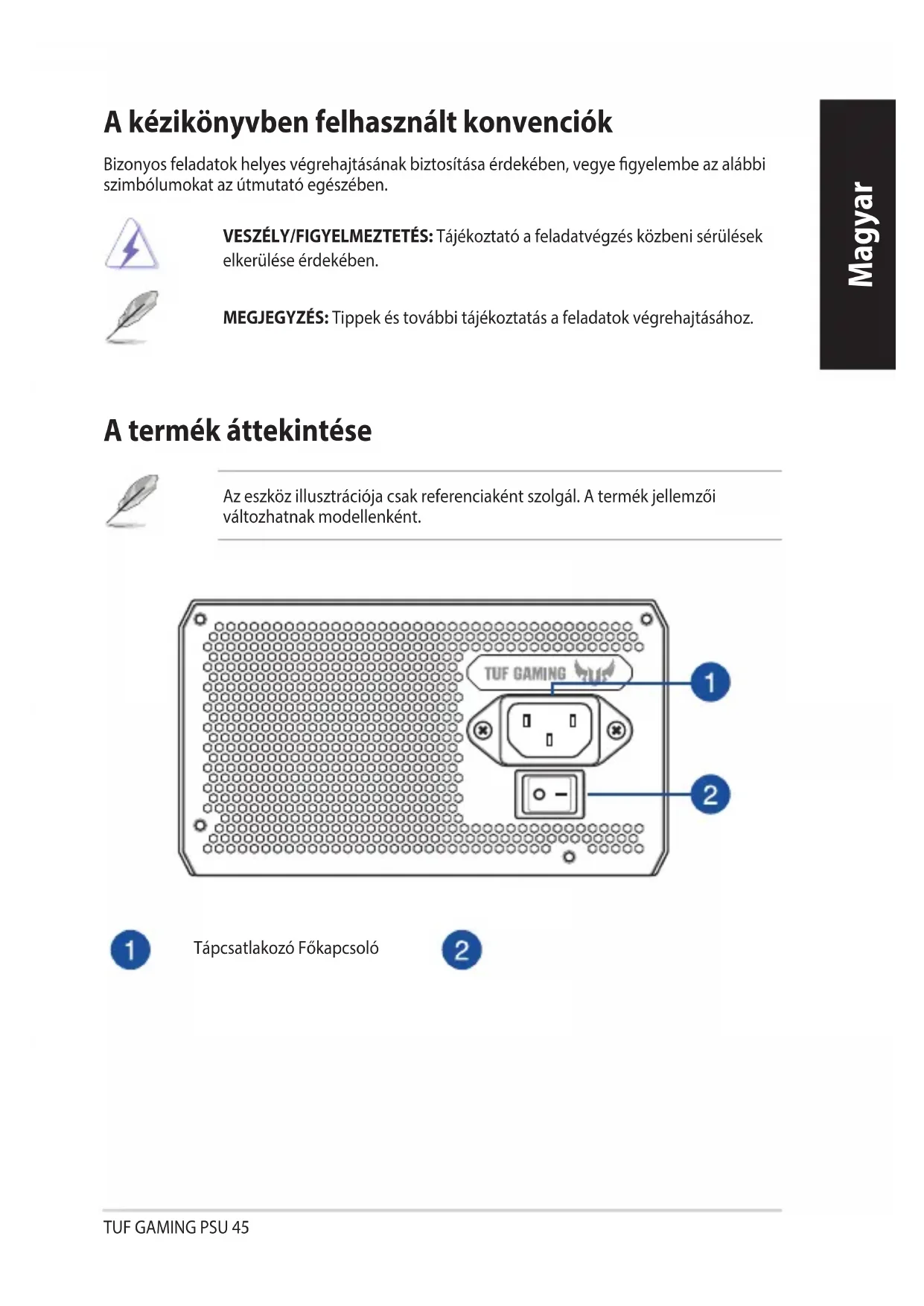

A kézikönyvben felhasznált konvenciók

Bizonyos feladatok helyes végrehajtásának biztosítása érdekében vegye figyelembe az alábbi szimbólumokat az útmutató egészében.

VESZÉLY/FIGYELMEZTETÉS: Tájékoztató a feladatvégzés közbeni sérülések elkerülése érdekében.

MEGJEGYZÉS: Tippek és további tájékoztatás a feladatok végrehajtásához.

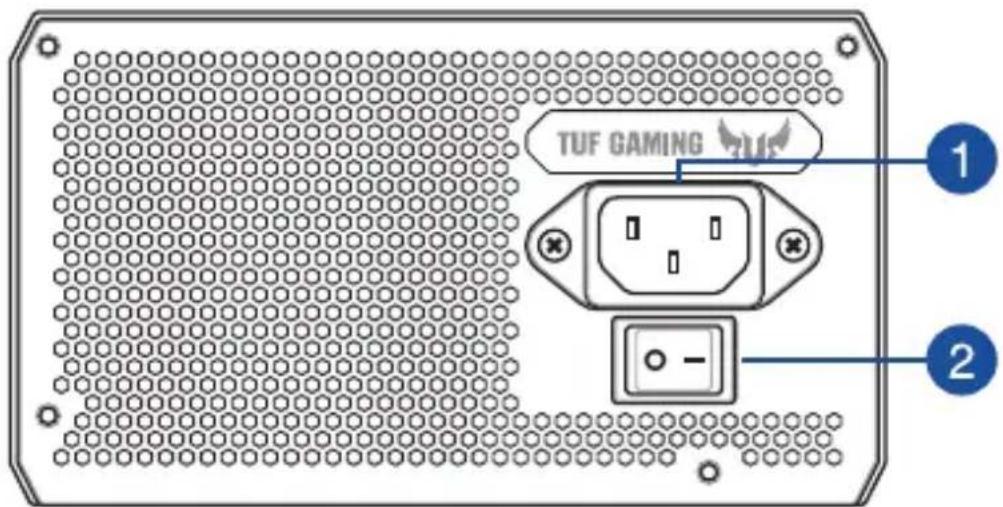

A termék áttekintése

Az eszköz illusztrációja. Csak referenciaként szolgál. A termék jellemzői változhatnak modellenként.

Tápcsatlakozó, Főkapcsoló

A TUF GAMING tápegység szerelése

Kábelek szerelése vagy eltávolítása előtt győződjön meg, hogy a rendszer ki van kapcsolva, és a rendszer minden tápkábele és minden csatlakoztatott eszköz ki van húzva.

1. Kövesse a számítógépház kézikönyvének utasításait, és rögzítse a TUF GAMING tápegységet a házba a rögzítő csavarok segítségével.
2. Csatlakoztassa a tartozékkábeleket a TUF GAMING tápegységhez.
3. Csatlakoztassa a tápcsatlakozókat az alaplaphoz, és igény szerint a perifériás eszközöket is. Tanulmányozhatja az alábbi listát, hogy ellenőrizze, melyik eszköz tápcsatlakozója csatlakoztatható.

• A tápcsatlakozók különbözhetnek a különböző TUF GAMING tápegység modelleknél. Tanulmányozza az alaplap felhasználói kézikönyvét, hogy bővebb információkat tudjon meg az alább említett tápcsatlakozók helyzetéről és csatlakoztatásáról.
• Csatlakoztassa a 24 tűs vagy 20 tűs fő tápcsatlakozót az alaplap 24 tűs vagy 20 tűs tápcsatlakozójához.
• Csatlakoztassa a 4+4 tűs CPU +12V tápcsatlakozót a CPU alaplapi tápcsatlakozójához.
• Csatlakoztassa a 4 tűs periféria tápcsatlakozót a periféria eszközökhöz, ha szükséges. Csatlakoztassa a 6+2 tűs PCI-E +12V tápcsatlakozót a PCI-E grafikus kártyához. Csatlakoztassa a SATA tápcsatlakozót a Serial ATA eszköz interfészhez.
• Csatlakoztassa a TUF GAMING tápegységet a tápfeszültség forráshoz a tartozék tápkábellel.

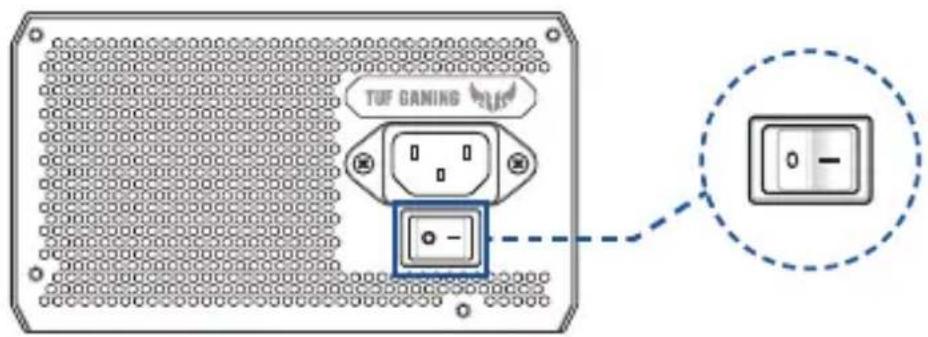

• Kapcsolja a tápkapcsolót „I” helyzetbe, hogy bekapcsolja a tápegységet.

• A tápegységben magasfeszültség van, ezért nagyon veszélyes a tápegység dobozának kinyitása vagy a tápegység javítása/tisztítása. SOHA, semmilyen körülmények között ne nyissa ki a tápegységet.
• A garancia érvényét veszti, ha a tápegység doboza ki volt nyitva; a tápegység belsejében nincs javítható alkatrész.
• NE dugjon be semmilyen tárgyat a tápegység belsejébe.
• NE helyezzen tárgyakat a tápegység ventilátora vagy a szellőzőnyílás elé, amely elfedheti vagy akadályozhatja a légáramlást.
• KIZÁRÓLAG a tartozék moduláris kábeleket használja a tápegységgel.
• NE használja a tápegységet víz mellett, magas hőmérsékletű vagy páratartalmú környezetben.
• A tápegységet megfelelő környezetben kell használni. (Működési hőmérséklet: 0°C - 50°C, relatív páratartalom: 20% - 80%) A tápegység számítógépbe való beszerelésre készült, és nem külső vagy kültéri használatra.
• Amennyiben nem tartja be a gyártó utasításait és biztonsági előírásait, ez azonnal megsemmisíti a garanciát és jótállást.

Megjegyzés címkék
