TUFGaming550B - Fonte de alimentação ASUS - Manual de utilização gratuito

Tipo de produto	Fonte de alimentação para computador de mesa
Marca	Asus
Modelo	TUF Gaming 550B
Potência nominal	550 W
Formato	ATX
Certificação de eficiência	80+ Bronze (estimado)
Dimensões (C x L x A)	150 x 140 x 86 mm
Peso	Aproximadamente 1,5 kg
Conector principal	1 x ATX 24 pinos (compatível com 20 pinos)
Conector CPU	1 x 4+4 pinos
Conector PCIe	1 x 6+2 pinos
Conector SATA	1 x SATA
Conector periférico	1 x 4 pinos
Ventilador	120 mm
Temperatura de operação	0°C a 50°C
Umidade relativa	20% a 80%
Segurança	Nunca abra a unidade, alta tensão interna. Use apenas os cabos fornecidos. Evite água e temperaturas extremas.
Manutenção e limpeza	Desconecte o aparelho antes da limpeza. Use um pano seco para o exterior. Não insira objetos nas aberturas.
Peças de reposição e reparabilidade	Não aplicável: a fonte de alimentação não contém peças reparáveis pelo usuário. A abertura anula a garantia.

Perguntas frequentes - TUFGaming550B ASUS

Como instalar a fonte de alimentação TUF Gaming 550B?

Antes de qualquer instalação, certifique-se de que o computador está desligado e desconectado. Fixe a fonte no gabinete usando os parafusos fornecidos. Conecte os cabos modulares e, em seguida, conecte a placa-mãe (ATX 24 pinos e CPU 4+4 pinos), a placa de vídeo (PCIe 6+2 pinos) e os periféricos (SATA ou Molex). Por fim, conecte o cabo de alimentação e ligue o interruptor para I.

Quais são os conectores fornecidos com esta fonte?

A TUF Gaming 550B é fornecida com um cabo de alimentação principal ATX 24 pinos, um cabo CPU 4+4 pinos, um cabo PCIe 6+2 pinos para placa de vídeo, um cabo SATA e um cabo periférico de 4 pinos (Molex). Os cabos são modulares, use apenas os fornecidos.

Posso usar esta fonte para uma placa de vídeo potente?

Sim, a fonte possui um conector PCIe 6+2 pinos que pode alimentar a maioria das placas de vídeo de médio porte. Para modelos de alto desempenho que exigem mais conectores, verifique as necessidades da sua placa. A potência de 550 W é adequada para um PC gamer padrão.

O que fazer se o ventilador fizer barulho?

Um leve ruído do ventilador é normal. Se o ruído se tornar alto ou irregular, verifique se nada obstrui a ventilação. Não tente abrir a fonte. Se o problema persistir, entre em contato com o suporte ASUS.

Como limpar a fonte de alimentação?

Desconecte o computador e o cabo de alimentação. Use um pano macio e seco para limpar a carcaça externa. Não use produtos líquidos. Para as grades de ventilação, um aspirador de baixa potência pode ser usado, mas sem tocar nos componentes internos.

É seguro abrir a fonte de alimentação?

Não! A fonte de alimentação contém capacitores de alta tensão que podem permanecer carregados e causar eletrocussão fatal. Nunca abra a unidade. Qualquer abertura anula a garantia e expõe a perigo grave.

Qual é a temperatura máxima de operação?

A fonte de alimentação funciona corretamente entre 0°C e 50°C. Acima disso, existem riscos de superaquecimento ou falha. Certifique-se de que seu gabinete está bem ventilado.

Posso usar esta fonte em um gabinete mini-ITX?

O formato ATX padrão (150 x 140 x 86 mm) requer um gabinete compatível com ATX. Gabinetes mini-ITX geralmente aceitam fontes SFX. Verifique as dimensões do seu gabinete antes de comprar.

O que fazer se o computador não ligar após a instalação?

Verifique se o interruptor da fonte está em I, se todos os cabos estão bem conectados (especialmente ATX e CPU). Certifique-se de que a tomada funciona. Se o problema persistir, teste com outra fonte ou consulte um profissional.

Como obter um manual completo em francês?

O manual de instruções em francês está disponível gratuitamente em notice-facile.com. Você pode baixá-lo em PDF ou solicitar uma tradução para outro idioma através do formulário na página.

MANUAL DE UTILIZADOR TUFGaming550B ASUS

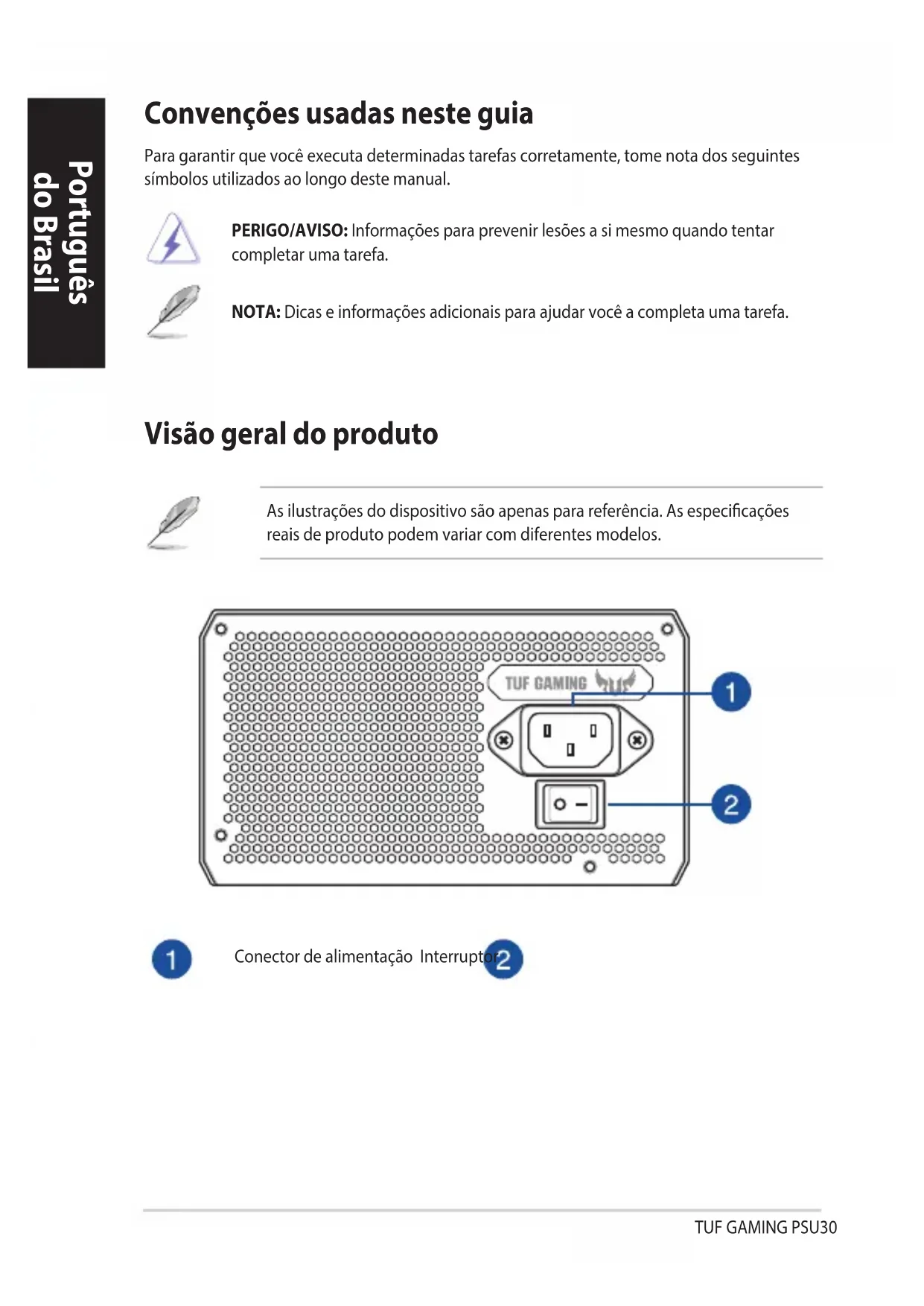

Convenções usadas neste guia

Para garantir que você execute determinadas tarefas corretamente, tome nota dos seguintes símbolos utilizados ao longo deste manual.

PERIGO/AVISO: Informações para prevenir lesões a si mesmo ao tentar completar uma tarefa.

NOTA: Dicas e informações adicionais para ajudar você a completar uma tarefa.

Visão geral do produto

As ilustrações do dispositivo são apenas para referência. As especificações reais do produto podem variar conforme o modelo.

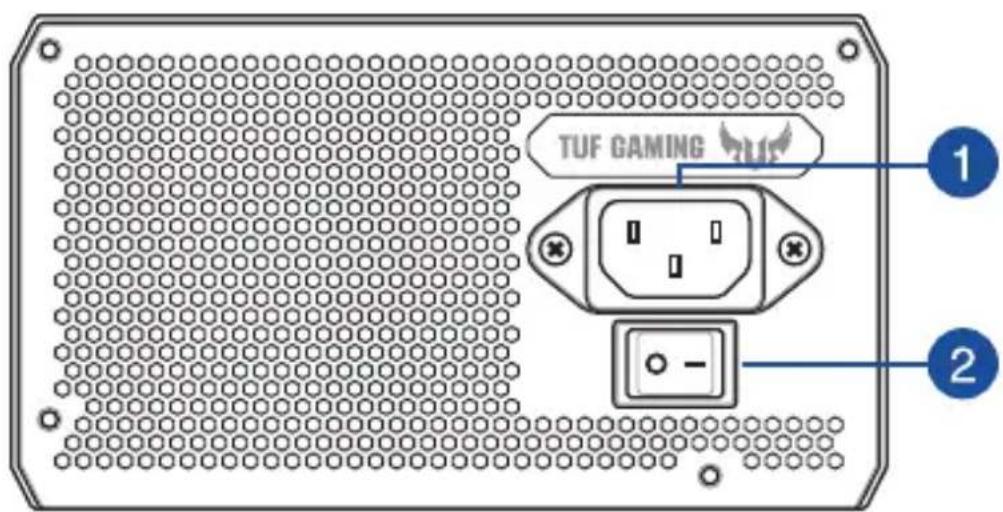

Conector de alimentação Interruptor 2

Instalando sua Fonte de Alimentação TUF GAMING

Antes de instalar ou remover os cabos, certifique-se de que o sistema está desligado e que todos os cabos de alimentação do sistema e todos os dispositivos a ele ligados estão desligados.

1. Siga as instruções do manual do seu chassis e fixe a sua fonte de alimentação TUF GAMING no chassis através dos parafusos de montagem.
2. Conecte os cabos empacotados à sua fonte de alimentação TUF GAMING.
3. Ligue os conectores de alimentação à sua placa-mãe e dispositivos periféricos de acordo com sua preferência. Consulte a lista abaixo para verificar quais dispositivos cada conector de energia pode alimentar.

• Os conectores de alimentação podem variar entre diferentes modelos de unidades de Fonte de Alimentação TUF GAMING.
• Consulte o manual do usuário da sua placa-mãe para obter mais informações sobre a localização e a conexão dos conectores de alimentação abaixo mencionados.
• Ligue o pino 20/24 ou o pino do Conector de Alimentação Principal ao conector de alimentação de 24 pinos ou 20 pinos da placa-mãe. Ligue o pino 4+4 do Conector de Alimentação CPU +12V à tomada de energia do CPU na placa-mãe.
• Ligue o pino 4 do Conector de Alimentação Periférica aos dispositivos periféricos, se necessário. Ligue o pino 6+2 do Conector de Alimentação PCI-E +12V à placa gráfica PCI-E.

Ligue o Conector de Alimentação SATA aos dispositivos com uma interface Serial ATA.

1. Ligue sua Fonte de Alimentação TUF GAMING a uma fonte de alimentação usando o cabo de alimentação fornecido.

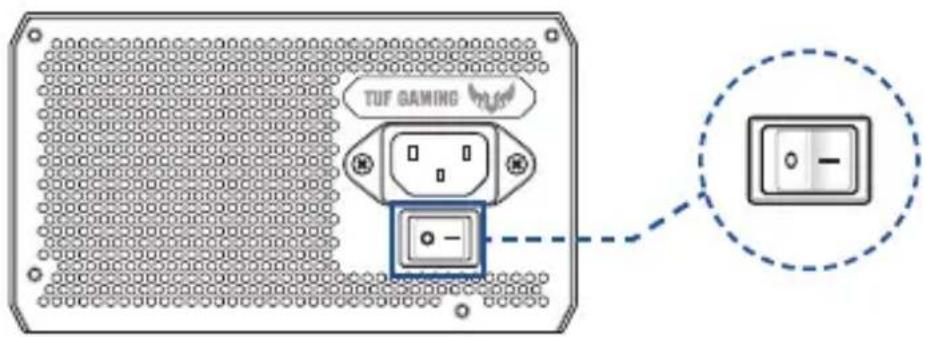

2. Gire a Chave de Energia para a posição "I" para ligar a fonte de alimentação.

Informações de segurança

• Tensões elevadas presentes na fonte de alimentação; é extremamente perigoso abrir a caixa de alimentação ou tentar reparar/limpar a fonte de alimentação. Você NUNCA deve, sob quaisquer circunstâncias, abrir a unidade da fonte de alimentação.
• A garantia está anulada se a tampa da fonte de alimentação for aberta; não existem componentes para manutenção no interior da unidade de alimentação.
• NÃO inserir objetos metálicos na unidade de fonte de alimentação.
• NÃO coloque objetos ou depressões na frente do ventilador ou na área de ventilação da fonte de alimentação que possam obstruir ou restringir o fluxo de ar.
• UTILIZE APENAS os cabos modulares, juntamente com a fonte de alimentação.
• NÃO utilize a unidade de fonte de alimentação perto de água, ou em ambientes de umidade elevada ou alta temperatura.
• A unidade de fonte de alimentação deve ser operada em ambiente apropriado. (Temperatura operacional: 0°C a 50°C, Umidade Relativa: 20% a 80%)
• A fonte de alimentação é para a integração em um computador, e não se destina para uso externo ou ao ar livre.
• O não cumprimento das instruções do fabricante e de uma das instruções de segurança anulará imediatamente todas as garantias.

Etiquetas de aviso

Convenções usadas neste guia

Para garantir que executa determinados procedimentos corretamente, preste atenção aos seguintes símbolos no manual.

PERIGO/AVISO: Informações para prevenir lesões ao executar uma tarefa.

Informações de segurança

Convenções usadas neste guia

Para garantir que executa determinadas tarefas corretamente, observe os seguintes símbolos usados ao longo deste manual.

PERIGO/AVISO: Informações para evitar ferimentos ao tentar realizar uma tarefa.

NOTA: Sugestões e informações adicionais que ajudam a realizar uma tarefa.

Descrição geral do produto

As ilustrações do dispositivo servem apenas como referência. As especificações reais do produto poderão variar de acordo com o modelo.

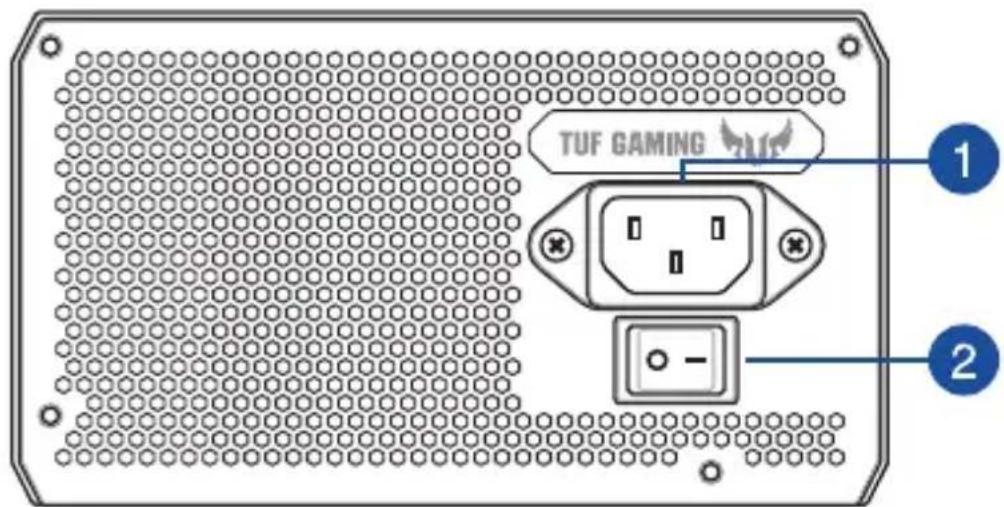

Conector de alimentação Interruptor de alimentação

Instalar a fonte de alimentação TUF GAMING

Antes de instalar ou remover cabos, certifique-se de que o sistema está desligado e todos os cabos de alimentação do sistema e restantes dispositivos estão desligados.

1. Siga as instruções no manual do chassis e fixe a fonte de alimentação TUF GAMING no chassis usando os parafusos de montagem.
2. Ligue os cabos fornecidos à fonte de alimentação TUF GAMING.
3. Ligue os conectores de alimentação à placa principal e aos dispositivos periféricos de acordo com as suas preferências. Pode consultar a lista abaixo para verificar a que dispositivos pode ser ligado cada conector de alimentação.

• Os conectores de alimentação podem diferir de acordo com o modelo da fonte de alimentação TUF GAMING.
• Consulte o manual do utilizador da placa principal para obter mais informações sobre o local e ligação dos conectores de alimentação indicados abaixo.
• Ligue o conector de alimentação principal de 24 ou 20 pinos ao conector de alimentação de 24 ou 20 pinos da placa principal.
• Ligue o conector de alimentação da CPU de 4+4 pinos e +12 V à tomada de alimentação da CPU na placa principal.

Ligue o conector de alimentação periférico de 4 pinos aos dispositivos periféricos, se necessário. Ligue o conector de alimentação PCI-E de 6+2 pinos e +12 V à placa gráfica PCI-E. Ligue o conector de alimentação SATA aos dispositivos com interface Serial ATA.

1. Ligue a fonte de alimentação TUF GAMING a uma tomada elétrica usando o cabo de alimentação fornecido.

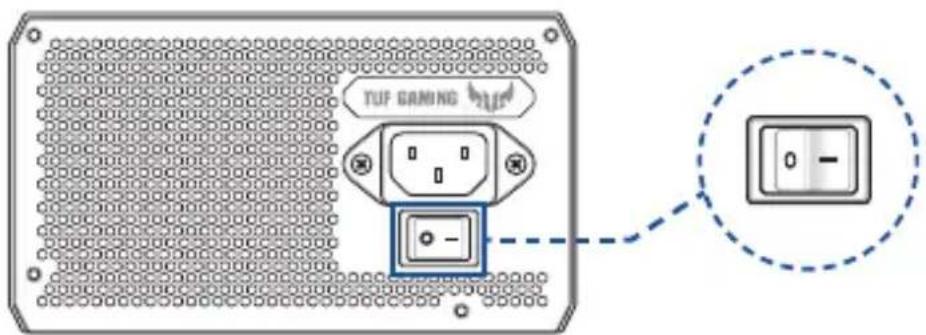

2. Coloque o interruptor de alimentação na posição "I" para ligar a fonte de alimentação.

Informações de segurança

• No interior da fonte de alimentação existem tensões altas. É extremamente perigoso abrir a caixa da fonte de alimentação ou tentar reparar/limpar a fonte de alimentação. Não deve NUNCA, em nenhuma circunstância, abrir a fonte de alimentação.
• A garantia perderá a validade se a caixa da fonte de alimentação for aberta. Não existem componentes reparáveis no interior da fonte de alimentação.
• NÃO insira quaisquer objetos no interior da fonte de alimentação.
• NÃO coloque quaisquer objetos à frente do ventilador ou da área de ventilação da fonte de alimentação que possam obstruir ou limitar a circulação de ar.
• UTILIZE APENAS os cabos modulares fornecidos com a fonte de alimentação.
• NÃO utilize a fonte de alimentação perto de água ou em ambientes com temperatura ou humidade elevadas.
• A fonte de alimentação deve ser utilizada num ambiente adequado. (Temperatura de funcionamento: 0°C a 50°C, Humidade relativa: 20% a 80%)
• A fonte de alimentação destina-se a ser integrada num computador e não utilizada externamente.
• O não cumprimento de alguma das instruções do fabricante ou quaisquer instruções de segurança anulará imediatamente todas as garantias.

Etiquetas de aviso
