Type de produit	Alimentation pour ordinateur de bureau
Marque	Asus
Modèle	TUF Gaming 550B
Puissance nominale	550 W
Format	ATX
Certification d'efficacité	80+ Bronze (estimé)
Dimensions (L x l x h)	150 x 140 x 86 mm
Poids	Environ 1,5 kg
Connecteur principale	1 x ATX 24 broches (compatible 20 broches)
Connecteur CPU	1 x 4+4 broches
Connecteur PCIe	1 x 6+2 broches
Connecteur SATA	1 x SATA
Connecteur périphérique	1 x 4 broches
Ventilateur	120 mm
Température de fonctionnement	0°C à 50°C
Humidité relative	20% à 80%
Sécurité	Ne jamais ouvrir le bloc, haute tension interne. Utiliser uniquement les câbles fournis. Éviter l'eau et les températures extrêmes.
Entretien et nettoyage	Débrancher l'appareil avant nettoyage. Utiliser un chiffon sec pour l'extérieur. Ne pas insérer d'objets dans les ouvertures.
Pièces détachées et réparabilité	Non applicable : le bloc d'alimentation ne contient pas de pièces réparables par l'utilisateur. L'ouverture annule la garantie.

FOIRE AUX QUESTIONS - TUFGaming550B ASUS

Comment installer le bloc d'alimentation TUF Gaming 550B ?

Avant toute installation, assurez-vous que l'ordinateur est hors tension et débranché. Fixez le bloc dans le boîtier à l'aide des vis fournies. Branchez les câbles modulaires, puis connectez la carte mère (ATX 24 broches et CPU 4+4 broches), la carte graphique (PCIe 6+2 broches) et les périphériques (SATA ou Molex). Enfin, branchez le cordon d'alimentation secteur et basculez l'interrupteur sur I.

Quels sont les connecteurs fournis avec ce bloc ?

Le TUF Gaming 550B est livré avec un câble d'alimentation principal ATX 24 broches, un câble CPU 4+4 broches, un câble PCIe 6+2 broches pour carte graphique, un câble SATA et un câble périphérique 4 broches (Molex). Les câbles sont modulaires, utilisez uniquement ceux fournis.

Puis-je utiliser ce bloc pour une carte graphique puissante ?

Oui, le bloc dispose d'un connecteur PCIe 6+2 broches pouvant alimenter la plupart des cartes graphiques milieu de gamme. Pour les modèles haut de gamme nécessitant plus de connecteurs, vérifiez les besoins de votre carte. La puissance de 550 W convient pour un PC gaming standard.

Que faire si le ventilateur fait du bruit ?

Un léger bruit du ventilateur est normal. Si le bruit devient fort ou irrégulier, vérifiez que rien n'obstrue la ventilation. Ne tentez pas d'ouvrir le bloc. Si le problème persiste, contactez le support ASUS.

Comment nettoyer l'alimentation ?

Débranchez l'ordinateur et le cordon d'alimentation. Utilisez un chiffon doux et sec pour essuyer le boîtier extérieur. N'utilisez pas de produits liquides. Pour les grilles d'aération, un aspirateur à faible puissance peut être utilisé, mais sans toucher les composants internes.

Est-il sûr d'ouvrir le bloc d'alimentation ?

Non ! Le bloc d'alimentation contient des condensateurs haute tension qui peuvent rester chargés et provoquer une électrocution mortelle. N'ouvrez jamais le boîtier. Toute ouverture annule la garantie et expose à un danger grave.

Quelle est la température maximale de fonctionnement ?

Le bloc d'alimentation fonctionne correctement entre 0°C et 50°C. Au-delà, des risques de surchauffe ou de défaillance existent. Assurez-vous que votre boîtier est bien ventilé.

Puis-je utiliser ce bloc dans un boîtier mini-ITX ?

Le format ATX standard (150 x 140 x 86 mm) nécessite un boîtier compatible ATX. Les boîtiers mini-ITX acceptent généralement des alimentations SFX. Vérifiez les dimensions de votre boîtier avant achat.

Que faire si l'ordinateur ne démarre pas après installation ?

Vérifiez que l'interrupteur du bloc est sur I, que tous les câbles sont bien enfoncés (notamment ATX et CPU). Assurez-vous que la prise secteur fonctionne. Si le problème persiste, testez avec une autre alimentation ou consultez un professionnel.

Comment obtenir une notice complète en français ?

La notice d'utilisation en français est disponible gratuitement sur notice-facile.com. Vous pouvez la télécharger au format PDF ou demander une traduction dans une autre langue via le formulaire sur la page.

MODE D'EMPLOI TUFGaming550B ASUS

Guide de démarrage rapide (FR)

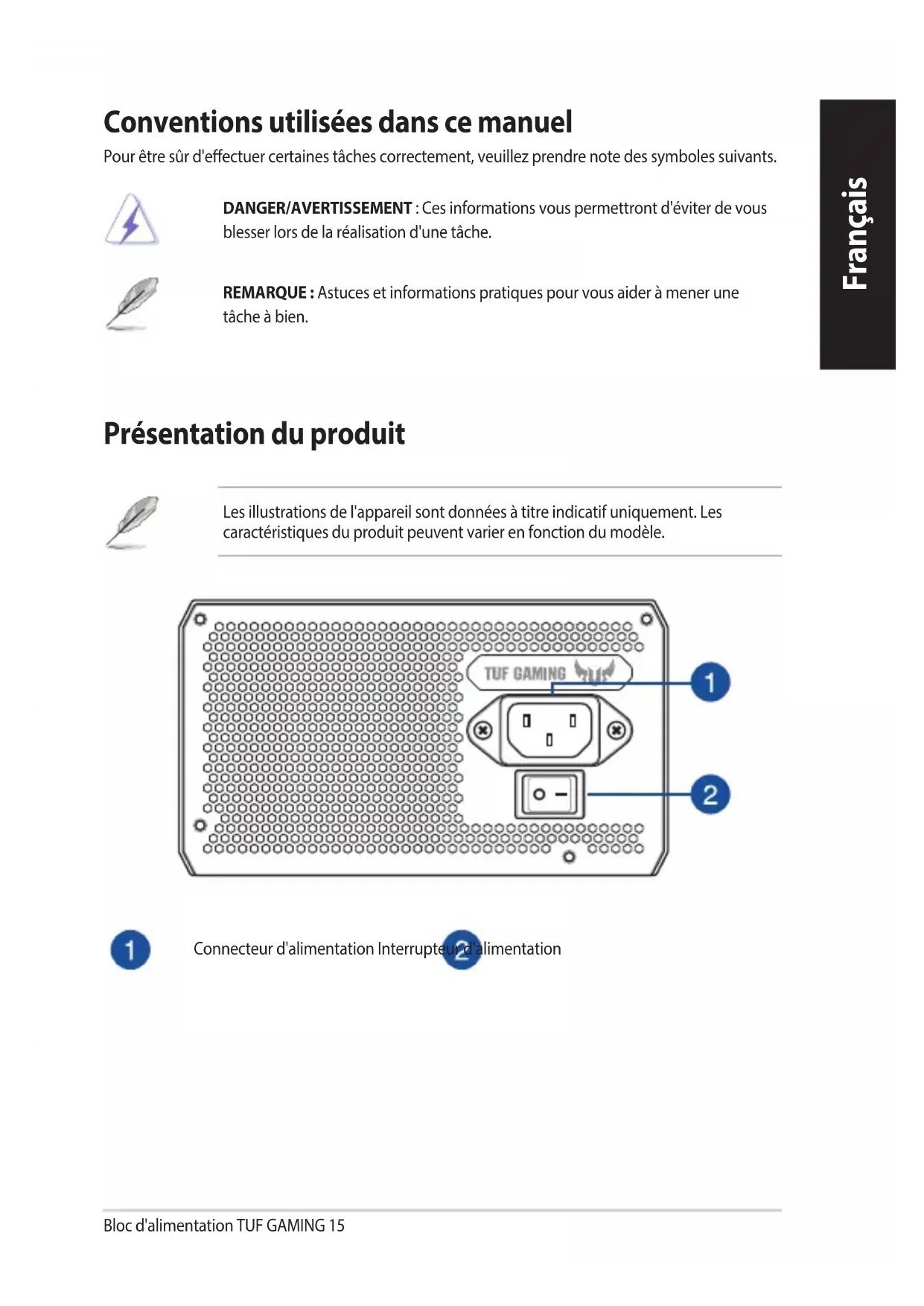

Conventions utilisées dans ce manuel

Pour être sûr d'effectuer certaines tâches correctement, veuillez prendre note des symboles suivants.

DANGER/AVERTISSEMENT : Ces informations vous permettront d'éviter de vous blesser lors de la réalisation d'une tâche.

REMARQUE : Astuces et informations pratiques pour vous aider à mener une tâche à bien.

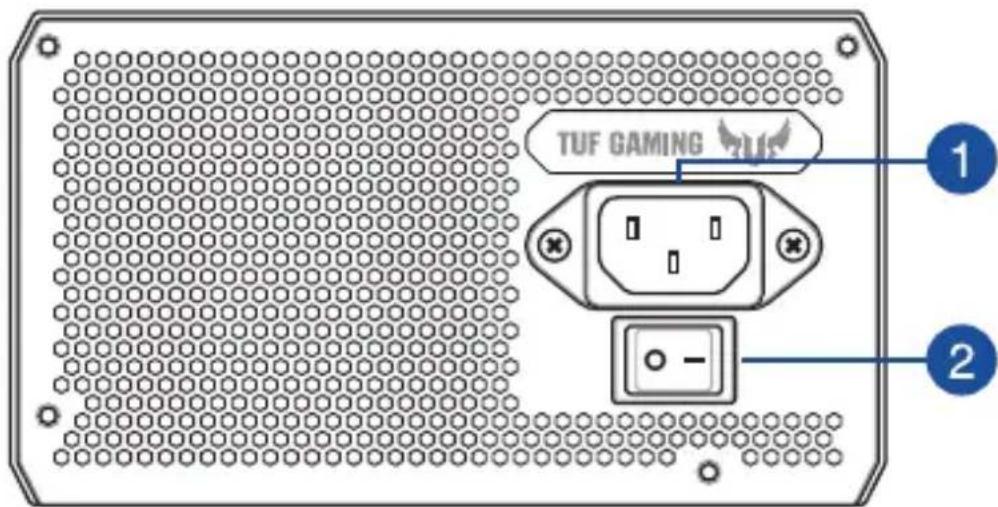

Présentation du produit

Les illustrations de l'appareil sont données à titre indicatif uniquement. Les caractéristiques du produit peuvent varier en fonction du modèle.

Connecteur d'alimentation, Interrupteur d'alimentation

Installation de votre bloc d'alimentation TUF GAMING

Avant d'installer ou de retirer des câbles, assurez-vous que le système est hors tension et que tous les câbles d'alimentation de l'ordinateur et de tous les périphériques sont débranchés.

1. Suivez les instructions du manuel de votre châssis et fixez le bloc d'alimentation TUF GAMING dans le châssis en utilisant les vis de montage.
2. Connectez les câbles fournis à votre bloc d'alimentation TUF GAMING.
3. Reliez les connecteurs d'alimentation à votre carte mère et à vos périphériques selon vos préférences. Vous pouvez vous référer à la liste ci-dessous pour vérifier à quel type de périphérique correspond chaque connecteur d'alimentation.

• Les connecteurs d'alimentation peuvent varier en fonction des différents modèles de blocs d'alimentation TUF GAMING.
• Consultez le manuel d'utilisation de votre carte mère pour plus d'informations sur l'emplacement et la façon de connecter les connecteurs d'alimentation mentionnés ci-dessous.
• Connectez le connecteur d'alimentation principale 24 broches ou 20 broches au connecteur d'alimentation 24 broches ou 20 broches de la carte mère.
• Connectez le connecteur d'alimentation CPU +12V 4+4 broches à la prise d'alimentation du processeur de la carte mère.
• Connectez le connecteur d'alimentation périphérique 4 broches aux périphériques, si nécessaire.
• Connectez le connecteur d'alimentation PCIE +12V 6+2 broches à la carte graphique PCI-E. Connectez le connecteur d'alimentation SATA aux périphériques avec interface SATA.
• Connectez votre bloc d'alimentation TUF GAMING à une source d'alimentation en utilisant le cordon d'alimentation fourni.

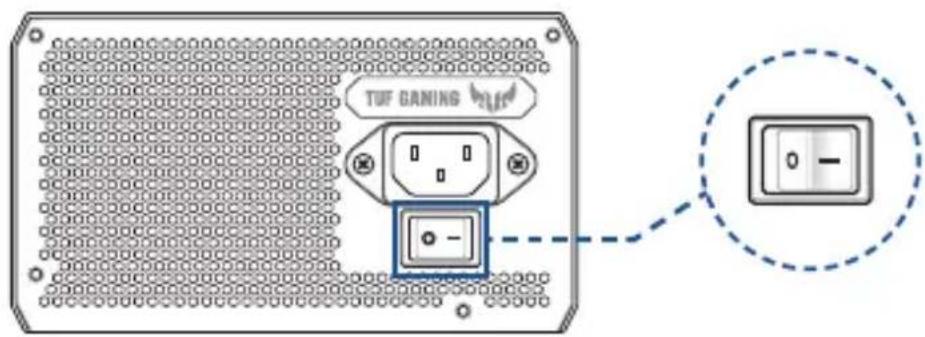

• Faites basculer l'interrupteur d'alimentation sur la position "I" pour placer le bloc d'alimentation sous tension.

Consignes de sécurité

• De hautes tensions électriques traversent le bloc d'alimentation, il est extrêmement dangereux d'ouvrir son boîtier ou de tenter un nettoyage ou une réparation. Vous ne devriez JAMAIS, sous aucun prétexte, ouvrir le bloc d'alimentation.
• La garantie du produit sera annulée si le couvercle du bloc d'alimentation a été ouvert; il n'y a aucun composant nécessitant un entretien dans le bloc d'alimentation.
• NE PAS insérer d'objet dans le bloc d'alimentation.
• NE placez PAS d'objets devant le ventilateur ou la zone de ventilation du bloc d'alimentation qui pourrait obstruer ou restreindre la circulation de l'air.
• UTILISEZ UNIQUEMENT les câbles modulaires fournis avec le bloc d'alimentation. N'utilisez PAS le bloc d'alimentation à proximité de l'eau, ou dans un environnement à haute température/humidité.
• L'utilisation du bloc d'alimentation doit se faire dans un environnement adapté. (Température de fonctionnement : 0°C à 50°C, Humidité relative : 20% à 80%)
• Le bloc d'alimentation est destiné à être intégré dans un ordinateur et n'est pas destiné à une utilisation externe ou en extérieur.
• Le non-respect des instructions et consignes de sécurité fournies par le fabricant annulera immédiatement toutes les garanties relatives au produit.
