Producttype	Desktop computervoeding
Merk	Asus
Model	TUF Gaming 550B
Nominaal vermogen	550 W
Formaat	ATX
Efficiëntiecertificering	80+ Bronze (geschat)
Afmetingen (L x B x H)	150 x 140 x 86 mm
Gewicht	Ongeveer 1,5 kg
Hoofdaansluiting	1 x ATX 24-pins (compatibel met 20-pins)
CPU-aansluiting	1 x 4+4-pins
PCIe-aansluiting	1 x 6+2-pins
SATA-aansluiting	1 x SATA
Randapparatuuraansluiting	1 x 4-pins
Ventilator	120 mm
Bedrijfstemperatuur	0°C tot 50°C
Relatieve luchtvochtigheid	20% tot 80%
Veiligheid	Open nooit de voeding, interne hoogspanning. Gebruik alleen de meegeleverde kabels. Vermijd water en extreme temperaturen.
Onderhoud en reiniging	Koppel het apparaat los voor reiniging. Gebruik een droge doek voor de buitenkant. Steek geen voorwerpen in de openingen.
Reserveonderdelen en repareerbaarheid	Niet van toepassing: de voeding bevat geen door de gebruiker repareerbare onderdelen. Openen maakt de garantie ongeldig.

Veelgestelde vragen - TUFGaming550B ASUS

Hoe installeer ik de TUF Gaming 550B voeding?

Zorg ervoor dat de computer is uitgeschakeld en losgekoppeld voordat u begint. Bevestig de voeding in de behuizing met de meegeleverde schroeven. Sluit de modulaire kabels aan, verbind vervolgens het moederbord (ATX 24-pins en CPU 4+4-pins), de grafische kaart (PCIe 6+2-pins) en randapparatuur (SATA of Molex). Sluit tenslotte het netsnoer aan en zet de schakelaar op I.

Welke connectoren worden meegeleverd met deze voeding?

De TUF Gaming 550B wordt geleverd met een ATX 24-pins hoofdkabel, een CPU 4+4-pins kabel, een PCIe 6+2-pins kabel voor grafische kaarten, een SATA-kabel en een 4-pins randapparatuurkabel (Molex). De kabels zijn modulair, gebruik alleen de meegeleverde kabels.

Kan ik deze voeding gebruiken voor een krachtige grafische kaart?

Ja, de voeding heeft een PCIe 6+2-pins connector die de meeste middenklasse grafische kaarten kan voeden. Voor high-end modellen die meer connectoren nodig hebben, controleer de vereisten van uw kaart. Het vermogen van 550 W is geschikt voor een standaard gaming-pc.

Wat moet ik doen als de ventilator lawaai maakt?

Een licht geluid van de ventilator is normaal. Als het geluid luider of onregelmatig wordt, controleer of er niets de ventilatie blokkeert. Probeer de voeding niet te openen. Als het probleem aanhoudt, neem contact op met ASUS-ondersteuning.

Hoe reinig ik de voeding?

Koppel de computer en het netsnoer los. Gebruik een zachte, droge doek om de buitenbehuizing af te vegen. Gebruik geen vloeibare producten. Voor de ventilatieopeningen kan een stofzuiger op laag vermogen worden gebruikt, maar raak geen interne componenten aan.

Is het veilig om de voeding te openen?

Nee! De voeding bevat hoogspanningscondensatoren die geladen kunnen blijven en een dodelijke elektrische schok kunnen veroorzaken. Open nooit de behuizing. Openen maakt de garantie ongeldig en stelt u bloot aan ernstig gevaar.

Wat is de maximale bedrijfstemperatuur?

De voeding werkt correct tussen 0°C en 50°C. Daarboven bestaat het risico op oververhitting of storing. Zorg ervoor dat uw behuizing goed geventileerd is.

Kan ik deze voeding gebruiken in een mini-ITX behuizing?

Het standaard ATX-formaat (150 x 140 x 86 mm) vereist een ATX-compatibele behuizing. Mini-ITX-behuizingen accepteren meestal SFX-voedingen. Controleer de afmetingen van uw behuizing voor aankoop.

Wat moet ik doen als de computer niet opstart na installatie?

Controleer of de schakelaar van de voeding op I staat, of alle kabels goed zijn aangesloten (vooral ATX en CPU). Zorg ervoor dat het stopcontact werkt. Als het probleem aanhoudt, test met een andere voeding of raadpleeg een professional.

Hoe krijg ik een volledige handleiding in het Nederlands?

De gebruikershandleiding in het Nederlands is gratis beschikbaar op notice-facile.com. U kunt deze downloaden als PDF of een vertaling in een andere taal aanvragen via het formulier op de pagina.

GEBRUIKSAANWIJZING TUFGaming550B ASUS

Beknopte handleiding (DU)

O8nyoc ypnyopnc ekkivnonc (GK)

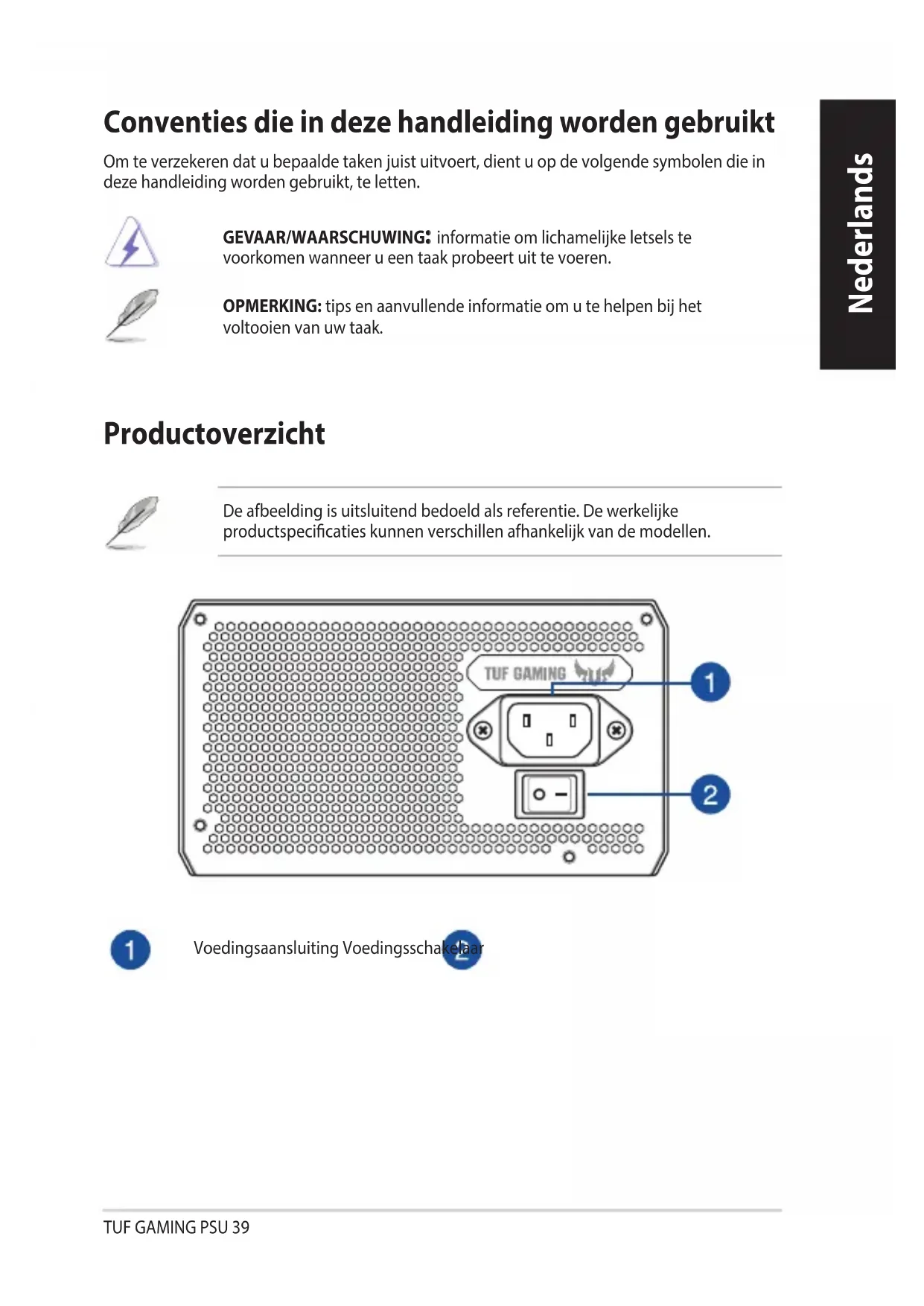

Conventies die in deze handleiding worden gebruikt

Om te verzekeren dat u bepaalde taken juist uitvoert, dient u op de volgende symbolen die in deze handleiding worden gebruikt, te letten.

GEVAAR/WAARSCHUWING: informatie om lichamelijke letsels te voorkomen wanneer u een taak probeert uit te voeren.

OPMERKING: tips en aanvullende informatie om u te helpen bij het voltooien van uw taak.

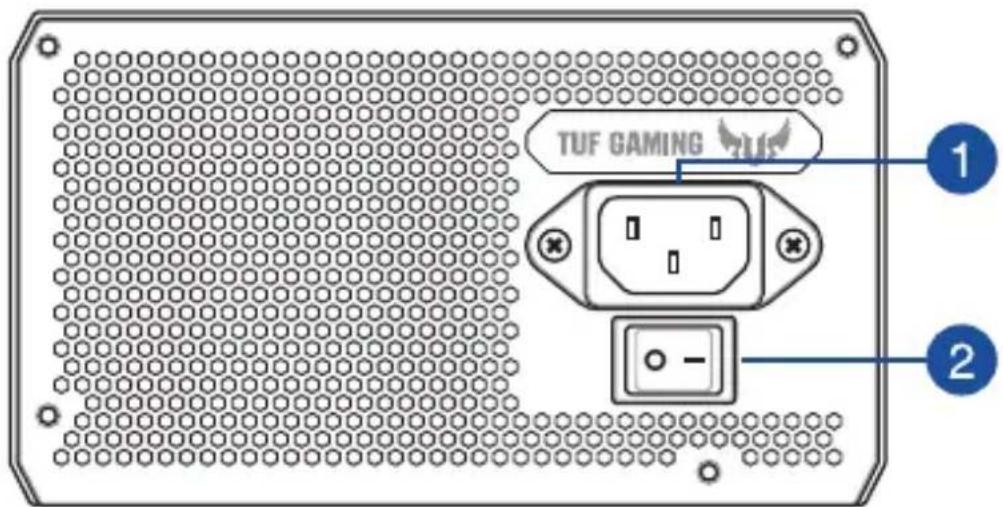

Productoverzicht

De afbeelding is uitsluitend bedoeld als referentie. De werkelijke productspecificaties kunnen verschillen afhankelijk van de modellen.

Voedingsaansluiting Voedingsscha

De TUF GAMING-voedingseenheid installeren

Voordat u kabels installeert of verwijdert, moet u controleren of het systeem is uitgeschakeld en of alle voedingskabels voor het systeem en alle aangesloten apparaten zijn losgekoppeld.

1. Volg de richtlijnen van uw behuizingshandleiding en maakt uw TUF GAMING-voedingseenheid vast in de behuizing met de montageschroeven.
2. Sluit de meegeleverde kabels aan op uw TUF GAMING-voedingseenheid.
3. Sluit de voedingsaansluitingen aan op uw moederbord en de randapparaten volgens uw voorkeur. U kunt de onderstaande lijst raadplegen om te controleren op welk apparaat elke voedingsaansluiting kan worden aangesloten.

• De voedingsaansluitingen kunnen verschillen afhankelijk van de verschillende modellen van de TUF GAMING-voedingseenheden.
• Raadpleeg de handleiding van uw moederbord voor meer informatie over de locatie en het aansluiten van de hieronder vermelde aansluitingen.
• Sluit de 24-pins of 20-pins hoofdvoedingsaansluiting aan op de 24-pins of 20-pins voedingsaansluiting op het moederbord.
• Sluit de 4+4 pins CPU +12V voedingsaansluiting aan op de CPU-voedingssockets op het moederbord.
• Sluit de 4-pins voedingsaansluiting voor het randapparaat indien nodig aan op de gewenste randapparaten.
• Sluit de 6+2-pins PCI-E +12V voedingsaansluiting aan op de PCI-E grafische kaart. Sluit de SATA-voedingsaansluiting aan op apparaten met een seriële ATA-interface.
• Sluit de TUF GAMING-voedingseenheid aan op een stroombron via de meegeleverde voedingskabel.

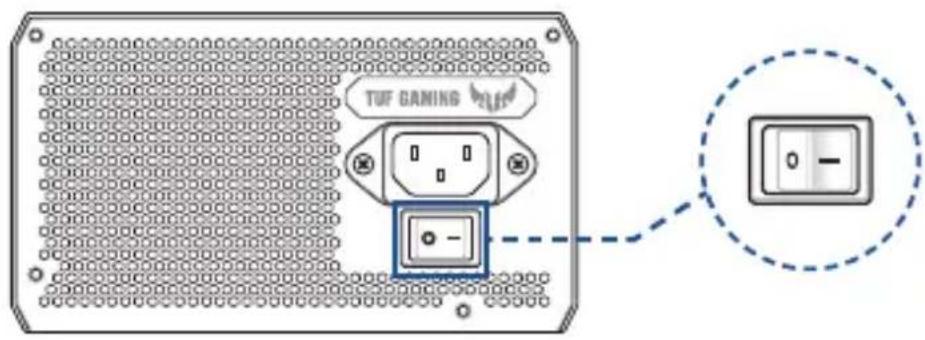

• Zet de voedingsschakelaar op de positie "I" om uw voedingseenheid in te schakelen.

Veiligheidsinformatie

• Er is hoge spanning aanwezig in de voedingseenheid. Daarom is het zeer gevaarlijk om de behuizing van de voeding te openen of om de voedingseenheid te repareren of schoon te maken. Open de voedingseenheid NOOIT, onder welke omstandigheden ook.
• De garantie vervalt als de afdekking van de voedingseenheid is geopend. De voedingseenheid bevat geen onderdelen die door de gebruiker kunnen worden onderhouden of gerepareerd.
• STOP GEEN objecten in de voedingseenheid.
• Plaats GEEN objecten voor de ventilator of het ventilatiegebied van de voeding waardoor de luchtstroom zou worden gehinderd of beperkt.
• GEBRUIK ALLEEN de modulaire kabels die bij de voedingseenheid zijn geleverd.
• Gebruik de voedingseenheid NIET in de buurt van water, bij hoge temperaturen of in een omgeving met een hoog vochtigheidsgraad.
• De voedingseenheid moet worden gebruikt in een geschikte omgeving. (Bedrijfstemperatuur: 0° tot 50°C , Relatieve vochtigheid: 20% tot 80% )
• De voedingseenheid is voor integratie in een computer en is niet bedoeld voor extern gebruik of gebruik buitenshuis.
• Het niet naleven van de instructies van de fabrikant of van de veiligheidsinstructies zal onmiddellijk alle garanties ongeldig maken.
