TUFGaming550B - ספק כוח ASUS - מדריך משתמש חינמי

סוג מוצר	ספק כוח למחשב שולחני
מותג	Asus
דגם	TUF Gaming 550B
הספק נומינלי	550 W
פורמט	ATX
תעודת יעילות	80+ Bronze (מוערך)
מידות (אורך x רוחב x גובה)	150 x 140 x 86 מ"מ
משקל	כ-1.5 ק"ג
מחבר ראשי	1 x ATX 24 פינים (תואם 20 פינים)
מחבר CPU	1 x 4+4 פינים
מחבר PCIe	1 x 6+2 פינים
מחבר SATA	1 x SATA
מחבר התקנים	1 x 4 פינים
מאוורר	120 מ"מ
טמפרטורת פעולה	0°C עד 50°C
לחות יחסית	20% עד 80%
בטיחות	לעולם אל תפתח את היחידה, מתח גבוה בפנים. השתמש רק בכבלים המצורפים. הימנע ממים ומטמפרטורות קיצוניות.
תחזוקה וניקוי	נתק את המכשיר לפני הניקוי. השתמש במטלית יבשה לחלק החיצוני. אל תכניס חפצים לפתחים.
חלקי חילוף ויכולת תיקון	לא רלוונטי: ספק הכוח אינו מכיל חלקים הניתנים לתיקון על ידי המשתמש. פתיחה מבטלת את האחריות.

שאלות נפוצות - TUFGaming550B ASUS

איך להתקין את ספק הכוח TUF Gaming 550B?

לפני כל התקנה, ודא שהמחשב כבוי ומנותק. קבע את היחידה במארז בעזרת הברגים המצורפים. חבר את הכבלים המודולריים, ולאחר מכן חבר את לוח האם (ATX 24 פינים ו-CPU 4+4 פינים), כרטיס המסך (PCIe 6+2 פינים) והציוד ההיקפי (SATA או Molex). לבסוף, חבר את כבל החשמל והעבר את המתג למצב I.

מהם המחברים המסופקים עם יחידה זו?

ה-TUF Gaming 550B מסופק עם כבל חשמל ראשי ATX 24 פינים, כבל CPU 4+4 פינים, כבל PCIe 6+2 פינים לכרטיס מסך, כבל SATA וכבל התקנים 4 פינים (Molex). הכבלים מודולריים, השתמש רק באלה המצורפים.

האם אוכל להשתמש ביחידה זו לכרטיס מסך חזק?

כן, ליחידה יש מחבר PCIe 6+2 פינים היכול להזין את רוב כרטיסי המסך הבינוניים. עבור דגמים מתקדמים הדורשים יותר מחברים, בדוק את דרישות הכרטיס שלך. הספק של 550 W מתאים למחשב גיימינג סטנדרטי.

מה לעשות אם המאוורר מרעיש?

רעש קל של המאוורר הוא נורמלי. אם הרעש הופך חזק או לא סדיר, בדוק ששום דבר לא חוסם את האוורור. אל תנסה לפתוח את היחידה. אם הבעיה נמשכת, צור קשר עם תמיכת ASUS.

איך לנקות את ספק הכוח?

נתק את המחשב ואת כבל החשמל. השתמש במטלית רכה ויבשה לניגוב המעטפת החיצונית. אל תשתמש בחומרים נוזליים. עבור רשתות האוורור, ניתן להשתמש בשואב אבק בעוצמה נמוכה, אך מבלי לגעת ברכיבים הפנימיים.

האם זה בטוח לפתוח את ספק הכוח?

לא! ספק הכוח מכיל קבלי מתח גבוה העלולים להישאר טעונים ולגרום להתחשמלות קטלנית. לעולם אל תפתח את המארז. כל פתיחה מבטלת את האחריות וחושפת לסכנה חמורה.

מהי טמפרטורת הפעולה המרבית?

ספק הכוח פועל כראוי בטווח של 0°C עד 50°C. מעבר לכך, קיימים סיכונים של התחממות יתר או תקלה. ודא שהמארז שלך מאוורר היטב.

האם אוכל להשתמש ביחידה זו במארז mini-ITX?

פורמט ATX הסטנדרטי (150 x 140 x 86 מ"מ) דורש מארז תואם ATX. מארזי mini-ITX בדרך כלל מקבלים ספקי כוח SFX. בדוק את מידות המארז שלך לפני הרכישה.

מה לעשות אם המחשב לא נדלק לאחר ההתקנה?

בדוק שהמתג של היחידה במצב I, שכל הכבלים מחוברים היטב (במיוחד ATX ו-CPU). ודא ששקע החשמל פועל. אם הבעיה נמשכת, נסה עם ספק כוח אחר או פנה לאיש מקצוע.

איך להשיג מדריך מלא בצרפתית?

המדריך למשתמש בצרפתית זמין בחינם ב-notice-facile.com. ניתן להוריד אותו בפורמט PDF או לבקש תרגום לשפה אחרת דרך הטופס בדף.

מדריך למשתמש TUFGaming550B ASUS

Guide de démarrage rapide (FR)

Conventions utilisées dans ce manuel

Pour etre sur d'effectuer certaines taches correctement, veuillez prendre note des symboles suivants.

DANGER/AVERTISSEMENT: Ces informations vous permettront d'eviter de vous bleisser lors de la réalisation d'une tâche.

REMARQUE: Astuces et informations pratiques pour vous aider à mener une tâche à bien.

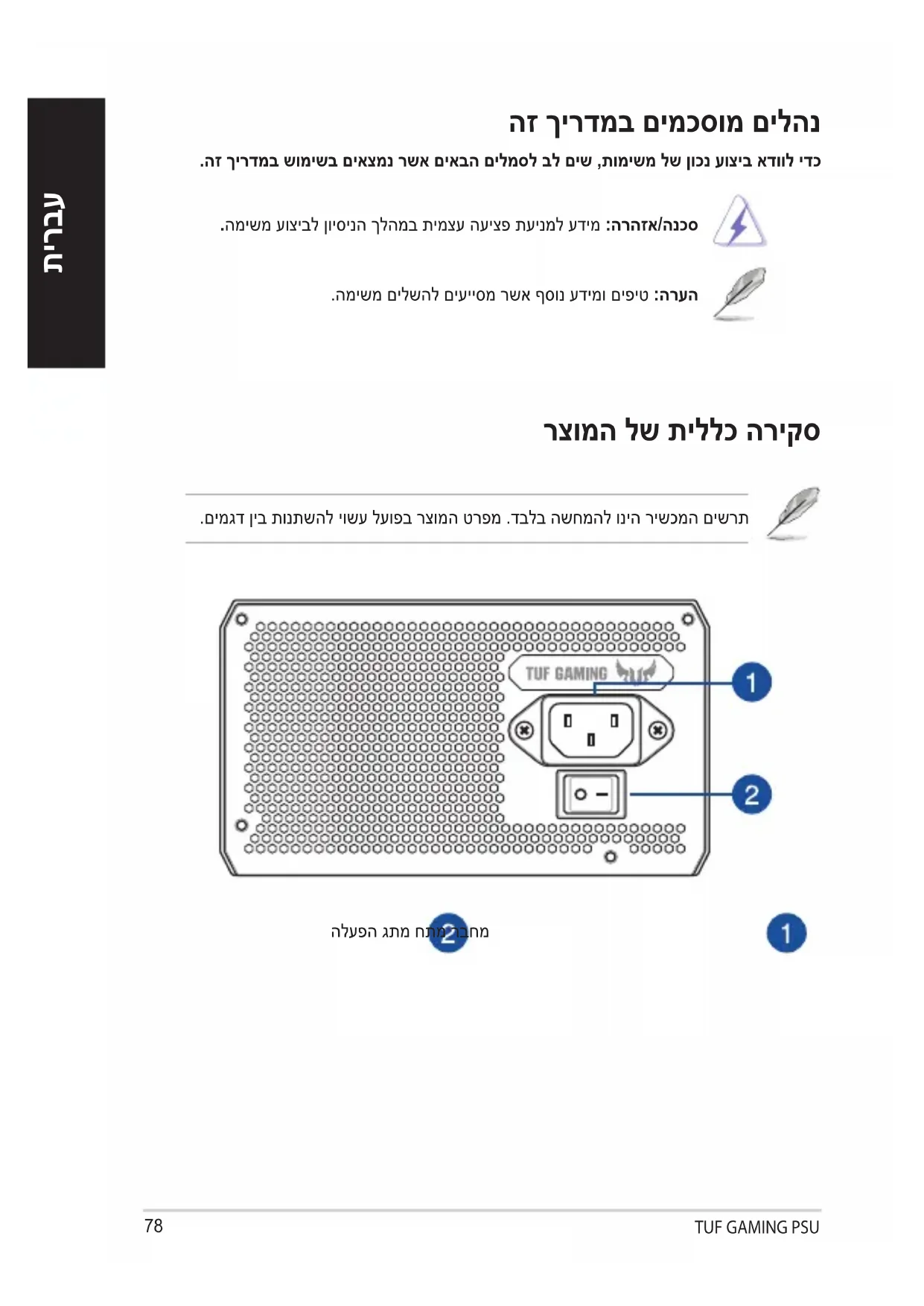

Présentation du produit

Les illustrations de l'appareil sont données à titre indicatif uniquement. Les caractéristiques du produit peuvent varier en fonction du modele.

Connecteur d'alimentation Interrupteur d'alimentation

Installation de votre bloc d'alimentation TUF GAMING

Avant d'instructor ou de retirer des cables, assurez-vous que le système est hors tension et que tous les cables d'alimentation de l'ordinateur et de tous les péripériques sont débranchés.

1. Suivez les instructions du manuel de votre chassis et fixez le bloc d'alimentation TUF GAMING dans le chassis en utilisant les vis de montage.
2. Connectez les cables fournis à votre bloc d'alimentation TUF GAMING.
3. Reliez les connecteurs d'alimentation à votre carte mère et vos périphériques selon vos préférences. Vous pouvez vous reférer à la liste ci-dessous pour vérifier àquel type de périphérique correspond chaque connecteur d'alimentation.

• Les connecteurs d'alimentation peuvent varier en fonction des différents modèles de blocs d'alimentation TUF GAMING.

• Consultez le manuel d'utilisation de votre carte mère pour plus d'informations sur l'emplacement et la façon de connecter les connecteurs d'alimentation mentionnés ci-dessous.

• Connectez le Connecteur d'alimentation principale 24 broches ou 20 broches au connecteur d'alimentation 24 broches ou 20 broches de la carte mère.

• Connectez le Connecteur d'alimentation CPU +12V 4+4 broches à la prise d'alimentation du processeur de la carte mère.
• Connectez le Connecteur d'alimentation périphérique 4 broches aux périphériques, si nécessaire.

• Connectez le Connecteur d'alimentation PCIE +12V 6+2 broches à la carte graphique PCI-E.
  Connectez le Connecteur d'alimentation SATA aux périhériques avec interface SATA.

• Connectez votre bloc d'alimentation TUF GAMING à une source d'alimentation en utilisant le cordon d'alimentation fourni.

• Faites basculer l'interrupteur d'alimentation sur la position "I" pour placer le bloc d'alimentation sous tension.

Consignes de sécurité

• De haute tensions électriques traversent le bloc d'alimentation, il est extrémement dangereux d'ouvrir son boîtier ou de tenter un nettoyage ou une réparation. Vous ne devriez JAMAIS, sous aucun prétexte, ouvrir le bloc d'alimentation.
• La garantie du produit sera annulée si le couvercle du bloc d'alimentation a été ouvert; il n'y a aucun composant nécessitant un entretien dans le bloc d'alimentation.
• NE PAS insérer d'objet dans le bloc d'alimentation.
• NE placez PAS d'objets devant le ventilateur ou la zone de ventilation du bloc d'alimentation qui pourrait obtruer ou restreindre la circulation de l'air.
• UTILISEZ UNIQUEMENT les câbles modulaires fournis avec le bloc d'alimentation.
  N'utilisez PAS le bloc d'alimentation a proximite de I'eau, ou dans un environnement a haute température/humidité.
• L'utilisation du bloc d'alimentation doit se faire dans un environnement adapté. (Température de fonctionnement: 0^ à 50^ , Humidité relative: 20% à 80% )
• Le bloc d'alimentation est destiné à être intégré dans un ordinateur et n'est pas destiné à une'utilisation externe ou en extérieur.
• Le non respect des instructions et consignes de sécurité fournies par le fabricant annulera immédiatement toutes les garanties relatives au produit.

Étiquettes d'advertisement
