Ürün Tipi	Masaüstü Bilgisayar Güç Kaynağı
Marka	Asus
Model	TUF Gaming 550B
Nominal Güç	550 W
Form Faktörü	ATX
Verimlilik Sertifikası	80+ Bronze (tahmini)
Boyutlar (G x D x Y)	150 x 140 x 86 mm
Ağırlık	Yaklaşık 1,5 kg
Ana Konektör	1 x ATX 24 pin (20 pin uyumlu)
CPU Konektörü	1 x 4+4 pin
PCIe Konektörü	1 x 6+2 pin
SATA Konektörü	1 x SATA
Çevre Birimi Konektörü	1 x 4 pin
Fan	120 mm
Çalışma Sıcaklığı	0°C ila 50°C
Bağıl Nem	%20 ila %80
Güvenlik	Güç kaynağını asla açmayın, iç yüksek voltaj içerir. Yalnızca verilen kabloları kullanın. Sudan ve aşırı sıcaklıklardan kaçının.
Bakım ve Temizlik	Temizlemeden önce cihazın fişini çekin. Dış yüzey için kuru bir bez kullanın. Açıklıklara nesne sokmayın.
Yedek Parçalar ve Onarılabilirlik	Geçerli değil: Güç kaynağı kullanıcı tarafından onarılabilir parçalar içermez. Açılması garantiyi geçersiz kılar.

Sık sorulan sorular - TUFGaming550B ASUS

TUF Gaming 550B güç kaynağı nasıl kurulur?

Kurulumdan önce bilgisayarın kapalı ve fişinin çekili olduğundan emin olun. Güç kaynağını verilen vidalarla kasaya sabitleyin. Modüler kabloları bağlayın, ardından anakart (ATX 24 pin ve CPU 4+4 pin), ekran kartı (PCIe 6+2 pin) ve çevre birimlerini (SATA veya Molex) bağlayın. Son olarak güç kablosunu takın ve anahtarı I konumuna getirin.

Bu güç kaynağıyla hangi konektörler veriliyor?

TUF Gaming 550B, bir ana ATX 24 pin güç kablosu, bir CPU 4+4 pin kablosu, bir PCIe 6+2 pin ekran kartı kablosu, bir SATA kablosu ve bir 4 pin çevre birimi kablosu (Molex) ile birlikte gelir. Kablolar modülerdir; yalnızca verilenleri kullanın.

Bu güç kaynağını güçlü bir ekran kartı için kullanabilir miyim?

Evet, güç kaynağı çoğu orta seviye ekran kartını besleyebilen bir PCIe 6+2 pin konektöre sahiptir. Daha fazla konektör gerektiren üst seviye modeller için kartınızın ihtiyaçlarını kontrol edin. 550 W güç, standart bir oyun bilgisayarı için yeterlidir.

Fan ses yaparsa ne yapmalıyım?

Hafif bir fan sesi normaldir. Ses yüksek veya düzensiz olursa havalandırmanın engellenmediğini kontrol edin. Güç kaynağını açmaya çalışmayın. Sorun devam ederse ASUS desteğine başvurun.

Güç kaynağı nasıl temizlenir?

Bilgisayarı ve güç kablosunu fişten çekin. Dış kasayı silmek için yumuşak ve kuru bir bez kullanın. Sıvı ürünler kullanmayın. Havalandırma ızgaraları için düşük güçlü bir elektrikli süpürge kullanılabilir, ancak iç bileşenlere dokunmayın.

Güç kaynağını açmak güvenli midir?

Hayır! Güç kaynağı, şarjlı kalabilen ve ölümcül elektrik çarpmasına neden olabilecek yüksek voltajlı kapasitörler içerir. Kasayı asla açmayın. Herhangi bir açma garantiyi geçersiz kılar ve ciddi tehlike oluşturur.

Maksimum çalışma sıcaklığı nedir?

Güç kaynağı 0°C ile 50°C arasında düzgün çalışır. Bunun üzerinde aşırı ısınma veya arıza riski vardır. Kasanızın iyi havalandırıldığından emin olun.

Bu güç kaynağını mini-ITX kasada kullanabilir miyim?

Standart ATX form faktörü (150 x 140 x 86 mm) ATX uyumlu bir kasa gerektirir. Mini-ITX kasalar genellikle SFX güç kaynaklarını kabul eder. Satın almadan önce kasanızın boyutlarını kontrol edin.

Kurulumdan sonra bilgisayar açılmazsa ne yapmalıyım?

Güç kaynağı anahtarının I konumunda olduğundan, tüm kabloların (özellikle ATX ve CPU) iyice takıldığından emin olun. Prizin çalıştığını kontrol edin. Sorun devam ederse başka bir güç kaynağıyla test edin veya bir profesyonele danışın.

Türkçe tam kılavuzu nasıl alabilirim?

Türkçe kullanım kılavuzu notice-facile.com adresinde ücretsiz olarak mevcuttur. PDF formatında indirebilir veya sayfadaki form aracılığıyla başka bir dilde çeviri talep edebilirsiniz.

KULLANIM KILAVUZU TUFGaming550B ASUS

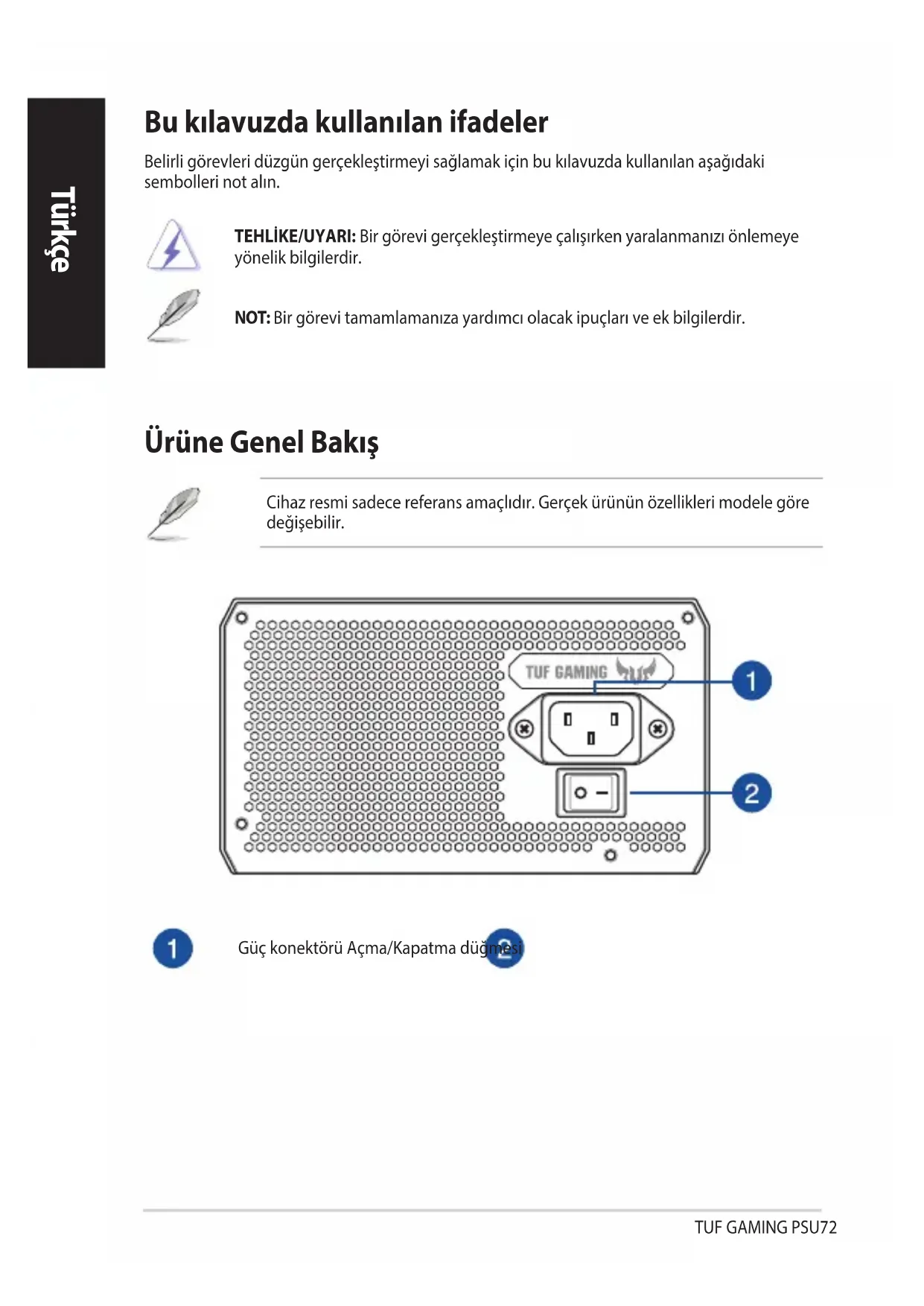

Bu kılavuzda kullanılan ifadeler

Belirli görevleri doğru bir şekilde gerçekleştirmeyi sağlamak için bu kılavuzda kullanılan aşağıdaki sembolleri not alın.

TEHLİKE/UYARI: Bir görevi gerçekleştirirken çalışırken yaralanmanızı önlemeye yönelik bilgilerdir.

NOT: Bir görevi tamamlamanıza yardımcı olacak ipuçları ve ek bilgilerdir.

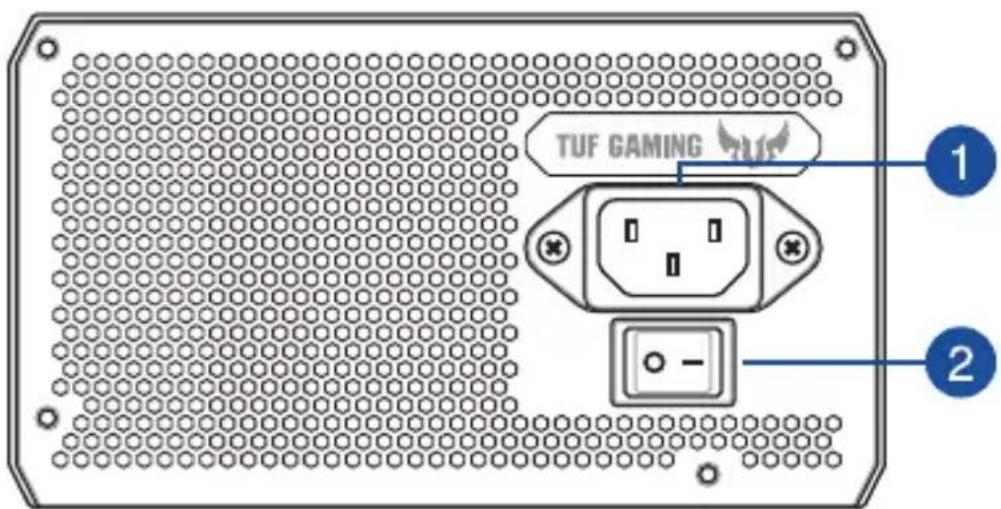

Ürüne Genel Bakış

Cihaz resmi sadece referans amaçlıdır. Gerçek ürünün özellikleri modele göre değişebilir.

Güç konektörü Açma/Kapatma Düğmesi

TUF GAMING Güç Kaynağı Ünitesinin Kurulumu

Kabloları takmadan veya çıkarmadan önce, sistemin kapalı olduğundan, ayrıca sistemin ve ona bağlı olan tüm aygıtların güç kablosu fişlerinin çekildiğinden emin olunuz.

1. Şasi kılavuzu talimatlarını izleyin ve TUF GAMING güç kaynağı ünitesini montaj vidalarını kullanarak kasanıza sabitleyin.
2. Birlikte verilen kabloları TUF GAMING güç kaynağı ünitenize bağlayın.
3. Güç konnektörlerini tercihinize göre ana kartınıza ve çevre birimlerine bağlayın. Her bir güç konektörünün hangi cihazlara bağlanacağını kontrol etmek için aşağıdaki listeye başvurabilirsiniz.

• Farklı TUF GAMING Güç Kaynağı Ünitesi modelleri farklı güç konnektörlerine sahip olabilir.
• Aşağıda belirtilen güç konektörlerinin konumu ve bağlanması hakkında daha fazla bilgi almak için ana kartın kullanım kılavuzuna başvurun.

24 veya 20 pinli Ana Güç Konnektörünü ana kartın 24 veya 20 pinli güç konektörüne bağlayın.

• 4+4 pinli CPU+12V Güç Konnektörünü anakart üzerindeki CPU güç soketine bağlayın.
• Gerekli olması halinde 4 pinli Çevre Birimi Güç Konnektörünü çevre birimi aygıtlarına bağlayın.
• 6+2 pinli PCI-E+12V Güç Konnektörünü PCI-E grafik kartına bağlayın.
• SATA Güç Konnektörünü Seri ATA arayüzlü aygıtlara bağlayın.
• TUF GAMING Güç Kaynağı Ünitesini birlikte verilen güç kablosunu kullanarak bir güç kaynağına bağlayın.

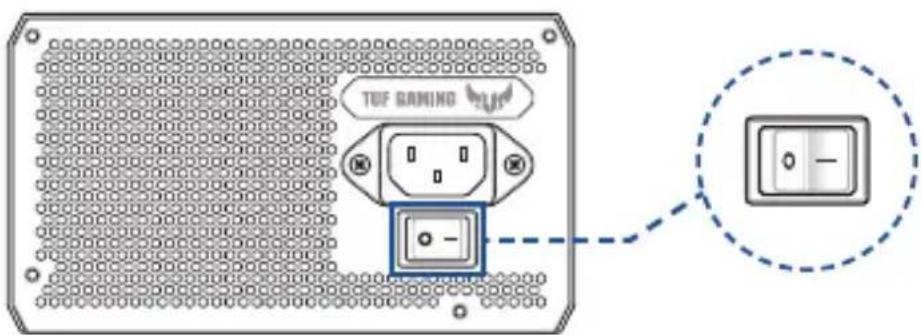

• Güç kaynağı ünitesini açmak için Güç Anahtarını "I" konumuna çevirin.

Güvenlik bilgileri

Güç kaynağı ünitesi yüksek voltaj içerdiğinden dolayı, güç kaynağı kasasını açmak ya da güç kaynağı ünitesini tamir etmek ya da temizlemek çok tehlikelidir. Sebebi ne olursa olsun güç kaynağı ünitesi ASLA açılmamalıdır. - Güç kaynağı ünitesinin kapağı açılırsa, garanti kapsamı dışında kalacaktır. Güç kaynağı ünitesinin içinde onarılabilecek bir parça yoktur. Güç kaynağı ünitesine herhangi bir nesne KOYMAYIN. Güç kaynağı ünitesini suya yakın bir yerde, yüksek sıcaklığa sahip veya yüksek nemli ortamlarda KULLANMAYIN. - Fanın önüne veya güç kaynağı ünitesinin havalandırma bölgesine hava akışını engelleyebilecek veya sınırlandırabilecek nesneler KOYMAYIN. - YALNIZCA güç kaynağı ünitesiyle birlikte verilen modüler kabloları KULLANIN. Güç kaynağı ünitesi uygun bir ortamda çalıştırılmalıdır. (Çalışma Sıcaklığı: 0°-50°C, Bağıl Nem: %20-%80) - Güç kaynağı ünitesi bir bilgisayara entegrasyon amaçlı kullanılmaktadır ve bunun haricinde herhangi bir kullanım için uygun değildir. - Üretici ve güvenlik talimatlarından herhangi birine uyulmaması halinde, ürünün tamamı garanti kapsamı dışında kalacaktır.
