Tipo de producto	Fuente de alimentación para ordenador de escritorio
Marca	Asus
Modelo	TUF Gaming 550B
Potencia nominal	550 W
Formato	ATX
Certificación de eficiencia	80+ Bronce (estimado)
Dimensiones (L x An x Al)	150 x 140 x 86 mm
Peso	Aproximadamente 1,5 kg
Conector principal	1 x ATX de 24 pines (compatible con 20 pines)
Conector CPU	1 x 4+4 pines
Conector PCIe	1 x 6+2 pines
Conector SATA	1 x SATA
Conector periférico	1 x 4 pines
Ventilador	120 mm
Temperatura de funcionamiento	0°C a 50°C
Humedad relativa	20% a 80%
Seguridad	Nunca abra la unidad, alta tensión interna. Utilice solo los cables suministrados. Evite el agua y las temperaturas extremas.
Mantenimiento y limpieza	Desconecte el aparato antes de limpiar. Use un paño seco para el exterior. No inserte objetos en las aberturas.
Piezas de repuesto y reparabilidad	No aplicable: la fuente de alimentación no contiene piezas reparables por el usuario. La apertura anula la garantía.

Preguntas frecuentes - TUFGaming550B ASUS

¿Cómo instalar la fuente de alimentación TUF Gaming 550B?

Antes de la instalación, asegúrese de que el ordenador esté apagado y desconectado. Fije la fuente en la carcasa con los tornillos suministrados. Conecte los cables modulares, luego conecte la placa base (ATX de 24 pines y CPU de 4+4 pines), la tarjeta gráfica (PCIe de 6+2 pines) y los periféricos (SATA o Molex). Finalmente, conecte el cable de alimentación de CA y coloque el interruptor en I.

¿Cuáles son los conectores suministrados con esta fuente?

El TUF Gaming 550B viene con un cable de alimentación principal ATX de 24 pines, un cable CPU de 4+4 pines, un cable PCIe de 6+2 pines para tarjeta gráfica, un cable SATA y un cable periférico de 4 pines (Molex). Los cables son modulares, use solo los suministrados.

¿Puedo usar esta fuente para una tarjeta gráfica potente?

Sí, la fuente tiene un conector PCIe de 6+2 pines que puede alimentar la mayoría de las tarjetas gráficas de gama media. Para modelos de gama alta que requieren más conectores, verifique los requisitos de su tarjeta. La potencia de 550 W es adecuada para una PC gaming estándar.

¿Qué hacer si el ventilador hace ruido?

Un ligero ruido del ventilador es normal. Si el ruido se vuelve fuerte o irregular, verifique que nada obstruya la ventilación. No intente abrir la fuente. Si el problema persiste, contacte al soporte de ASUS.

¿Cómo limpiar la fuente de alimentación?

Desconecte el ordenador y el cable de alimentación. Use un paño suave y seco para limpiar la carcasa exterior. No use productos líquidos. Para las rejillas de ventilación, se puede usar una aspiradora de baja potencia, pero sin tocar los componentes internos.

¿Es seguro abrir la fuente de alimentación?

¡No! La fuente de alimentación contiene condensadores de alta tensión que pueden permanecer cargados y causar una electrocución mortal. Nunca abra la carcasa. Cualquier apertura anula la garantía y expone a un peligro grave.

¿Cuál es la temperatura máxima de funcionamiento?

La fuente de alimentación funciona correctamente entre 0°C y 50°C. Más allá, existen riesgos de sobrecalentamiento o fallo. Asegúrese de que su carcasa esté bien ventilada.

¿Puedo usar esta fuente en una carcasa mini-ITX?

El formato ATX estándar (150 x 140 x 86 mm) requiere una carcasa compatible con ATX. Las carcasas mini-ITX generalmente aceptan fuentes SFX. Verifique las dimensiones de su carcasa antes de comprar.

¿Qué hacer si el ordenador no arranca después de la instalación?

Verifique que el interruptor de la fuente esté en I, que todos los cables estén bien insertados (especialmente ATX y CPU). Asegúrese de que el tomacorriente funcione. Si el problema persiste, pruebe con otra fuente o consulte a un profesional.

¿Cómo obtener un manual completo en español?

El manual de uso en español está disponible gratuitamente en notice-facile.com. Puede descargarlo en formato PDF o solicitar una traducción a otro idioma a través del formulario en la página.

MANUAL DE USUARIO TUFGaming550B ASUS

Guía de inicio rápido (ES)

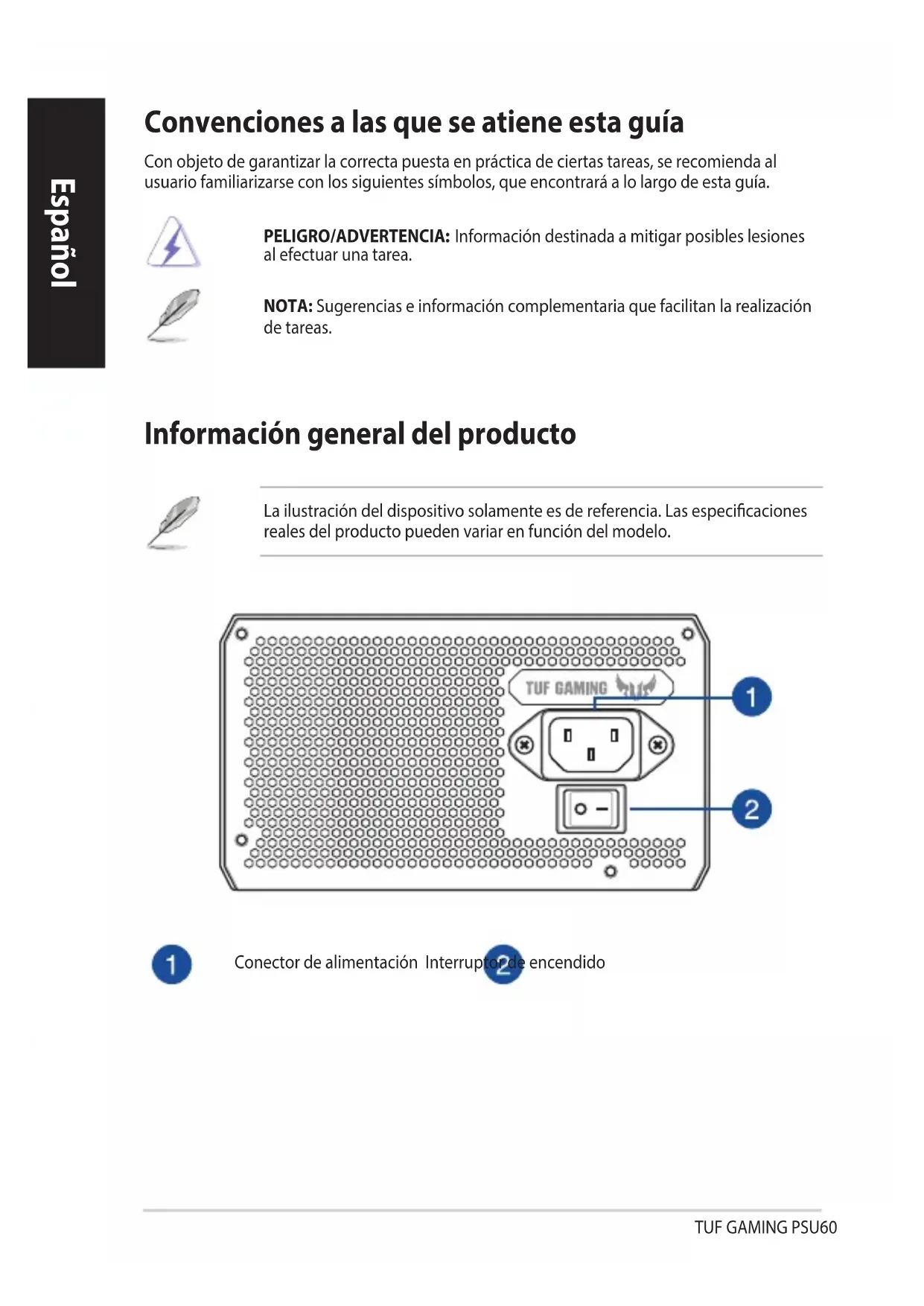

Convenciones a las que se atiene esta guía

Con objeto de garantizar la correcta puesta en práctica de ciertas tareas, se recomienda al usuario familiarizarse con los siguientes símbolos, que encontrará a lo largo de esta guía.

PELIGRO/ADVERTENCIA: Información destinada a mitigar posibles lesiones al efectuar una tarea.

NOTA: Sugerencias e información complementaria que facilitan la realización de tareas.

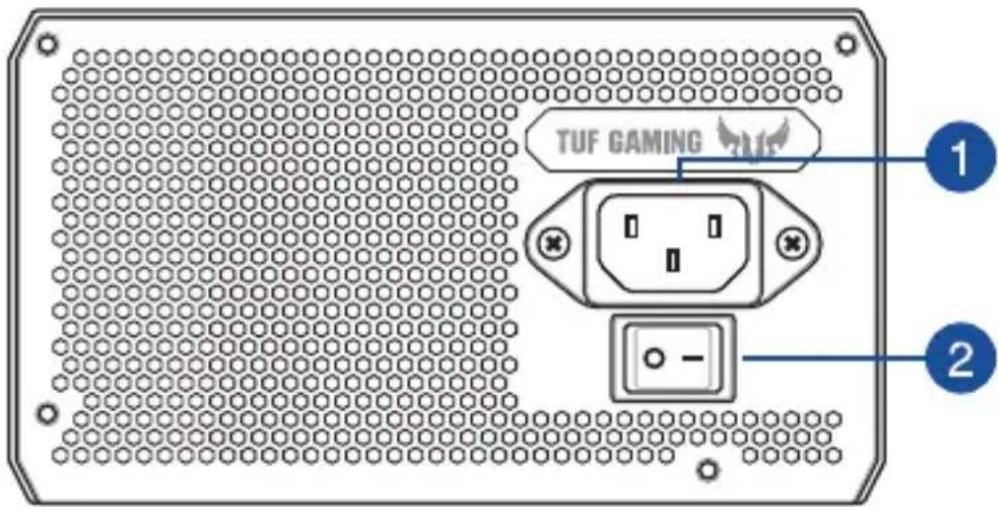

Información general del producto

La ilustración del dispositivo solamente es de referencia. Las especificaciones reales del producto pueden variar en función del modelo.

Conector de alimentación, Interruptor de encendido

Instalar la fuente de alimentación TUF GAMING

Antes de instalar o quitar cables, asegúrese de que el sistema está apagado y que todos los cables de alimentación del sistema y de los dispositivos conectados están desconectados.

1. Siga las instrucciones del manual del chasis y fije la fuente de alimentación TUF GAMING al chasis con los tornillos de montaje.
2. Conecte los cables incluidos a la fuente de alimentación TUF GAMING.
3. Conecte los conectores de alimentación a la placa base y los dispositivos periféricos de acuerdo a sus necesidades. Puede consultar la lista para comprobar a qué dispositivos se puede enchufar cada conductor de alimentación.

• Los conectores de alimentación pueden variar entre los diferentes modelos de fuente de alimentación TUF GAMING.
• Consulte el manual de usuario de la placa base para obtener más información sobre la ubicación y la conexión de los conectores de alimentación mencionados a continuación.
• Conecte el conductor de alimentación principal de 24 o 20 contactos a la toma de alimentación correspondiente de la placa base.
• Conecte el conector de alimentación de +12 V de la CPU de 4+4 contactos a la toma de alimentación de la CPU de la placa base.
• Conecte el conductor de alimentación de periféricos a los dispositivos periféricos si es necesario.
• Conecte el conductor de alimentación de +12 V PCI-E de 6+2 contactos a la tarjeta gráfica PCI-E.
• Conecte el conductor de alimentación SATA a los dispositivos con interfaz Serial ATA.
• Conecte la unidad de fuente de alimentación TUF GAMING a la fuente de alimentación mediante el cable de alimentación incluido.

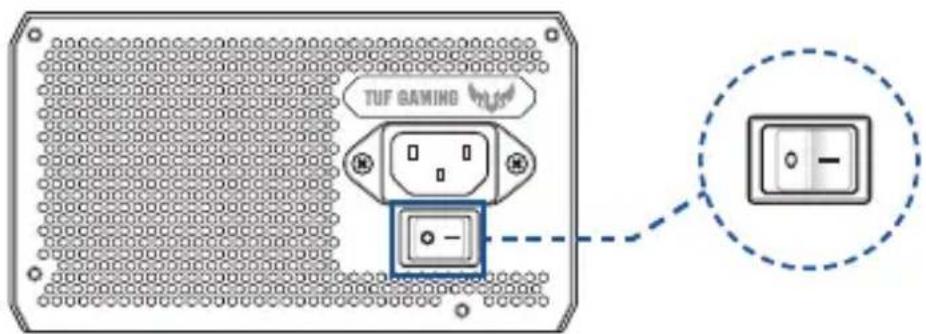

• Presione el conmutador de alimentación en la posición "I" para encender la fuente de alimentación.

Información de seguridad

• La unidad de fuente de alimentación utiliza voltajes altos, por lo que es extremadamente peligroso abrir la caja de dicha unidad, así como intentar repararla o limpiarla. NUNCA, bajo ningún concepto, abra la fuente de alimentación.
• La garantía quedará anulada si se abre la tapa de la unidad de fuente de alimentación; en el interior de dicha unidad no hay componentes reparables.
• NO inserte ningún objeto en la unidad de fuente de alimentación.
• NO coloque ningún objeto frente al ventilador ni en la zona de ventilación de la fuente de alimentación, ya que podrá obstruir o restringir el flujo de aire.
• UTILICE SOLO los cables modulares que acompañan a la unidad de fuente de alimentación.
• NO utilice la unidad de fuente de alimentación cerca del agua o en entornos con temperatura o humedad elevadas.
• La fuente de alimentación se debe utilizar en entornos adecuados. (Temperatura de funcionamiento: de 0°C a 50°C . Humedad relativa: del 20% al 80% )
• La fuente de alimentación está diseñada para integrarse en equipo y no para uso externo o al aire libre.
• El incumplimiento de las instrucciones del fabricante y cualesquiera de las instrucciones de seguridad anulará todas las garantías de inmediato.

Etiquetas de aviso
