TUFGaming550B - Strömförsörjning ASUS - Gratis bruksanvisning och manual

Produkttyp	Nätaggregat för stationär dator
Märke	Asus
Modell	TUF Gaming 550B
Märkeffekt	550 W
Formfaktor	ATX
Effektivitetscertifiering	80+ Brons (uppskattat)
Mått (L x B x H)	150 x 140 x 86 mm
Vikt	Cirka 1,5 kg
Huvudanslutning	1 x ATX 24-stift (kompatibel med 20-stift)
CPU-anslutning	1 x 4+4-stift
PCIe-anslutning	1 x 6+2-stift
SATA-anslutning	1 x SATA
Kringutrustningsanslutning	1 x 4-stift
Fläkt	120 mm
Drifttemperatur	0°C till 50°C
Relativ luftfuktighet	20% till 80%
Säkerhet	Öppna aldrig enheten, hög intern spänning. Använd endast medföljande kablar. Undvik vatten och extrema temperaturer.
Underhåll och rengöring	Koppla bort enheten före rengöring. Använd en torr trasa för utsidan. För inte in föremål i öppningarna.
Reservdelar och reparationsmöjligheter	Ej tillämpligt: nätaggregatet innehåller inga användarreparerbara delar. Öppnande ogiltigförklarar garantin.

Vanliga frågor - TUFGaming550B ASUS

Hur installerar jag nätaggregatet TUF Gaming 550B?

Innan installation, se till att datorn är avstängd och urkopplad. Fäst nätaggregatet i chassit med medföljande skruvar. Anslut de modulära kablarna, anslut sedan moderkortet (ATX 24-stift och CPU 4+4-stift), grafikkortet (PCIe 6+2-stift) och kringutrustningen (SATA eller Molex). Slutligen anslut strömkabeln och sätt strömbrytaren på I.

Vilka anslutningar medföljer detta nätaggregat?

TUF Gaming 550B levereras med en ATX 24-stifts huvudströmkabel, en CPU 4+4-stiftskabel, en PCIe 6+2-stiftskabel för grafikkort, en SATA-kabel och en 4-stifts kringutrustningskabel (Molex). Kablarna är modulära, använd endast de medföljande.

Kan jag använda detta nätaggregat för ett kraftfullt grafikkort?

Ja, nätaggregatet har en PCIe 6+2-stiftsanslutning som kan driva de flesta mellanklassgrafikkort. För avancerade modeller som kräver fler anslutningar, kontrollera ditt korts behov. Effekten på 550 W passar för en standard gaming-PC.

Vad gör jag om fläkten låter?

Ett lätt fläktljud är normalt. Om ljudet blir högt eller ojämnt, kontrollera att inget blockerar ventilationen. Försök inte öppna nätaggregatet. Om problemet kvarstår, kontakta ASUS support.

Hur rengör jag nätaggregatet?

Koppla bort datorn och strömkabeln. Använd en mjuk, torr trasa för att torka av ytterhöljet. Använd inte flytande produkter. För ventilationsgallren kan en dammsugare med låg effekt användas, men utan att röra de interna komponenterna.

Är det säkert att öppna nätaggregatet?

Nej! Nätaggregatet innehåller högspänningskondensatorer som kan förbli laddade och orsaka dödlig elektrisk stöt. Öppna aldrig höljet. All öppning ogiltigförklarar garantin och utsätter för allvarlig fara.

Vilken är den maximala drifttemperaturen?

Nätaggregatet fungerar korrekt mellan 0°C och 50°C. Däröver finns risk för överhettning eller fel. Se till att ditt chassi är väl ventilerat.

Kan jag använda detta nätaggregat i ett mini-ITX-chassi?

Standard ATX-format (150 x 140 x 86 mm) kräver ett ATX-kompatibelt chassi. Mini-ITX-chassin accepterar vanligtvis SFX-nätaggregat. Kontrollera ditt chassimått före köp.

Vad gör jag om datorn inte startar efter installation?

Kontrollera att nätaggregatets strömbrytare är på I, att alla kablar är ordentligt isatta (särskilt ATX och CPU). Se till att eluttaget fungerar. Om problemet kvarstår, testa med ett annat nätaggregat eller kontakta en fackman.

Hur får jag en fullständig bruksanvisning på franska?

Bruksanvisningen på franska finns gratis på notice-facile.com. Du kan ladda ner den i PDF-format eller begära översättning till ett annat språk via formuläret på sidan.

BRUKSANVISNING TUFGaming550B ASUS

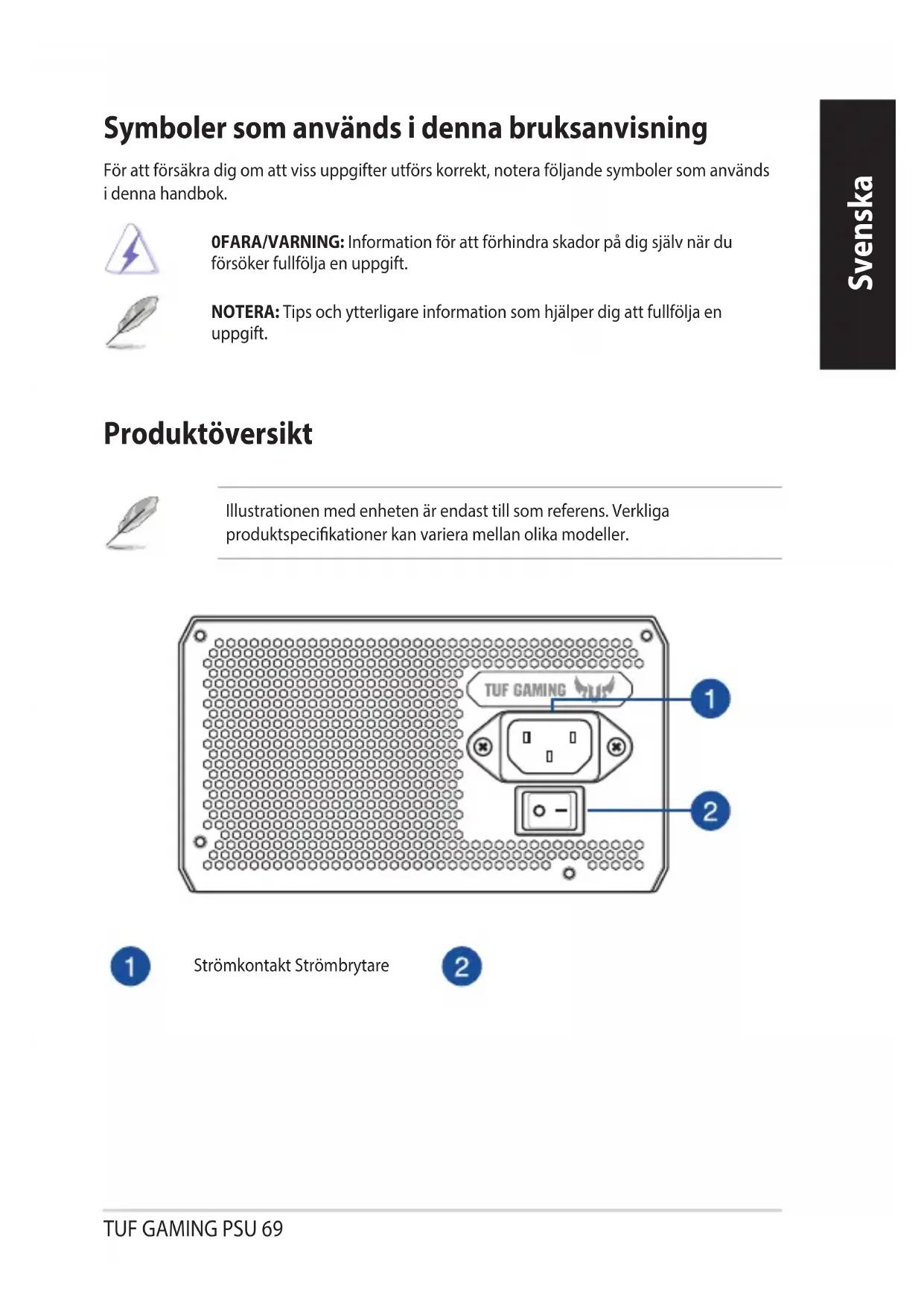

Symboler som används ienna bruksanvisning

För att fösakra dig om att viss uppgifter utförs korrekt, notera foljande symboler som används ienna handbok.

OFARA/VARNING: Information für att Förhindra skador på dig själv;när du försöker fullfolja en uppgift.

NOTERA: Tips och ytterligare information som hjälper dig att fullfolja en uppgift.

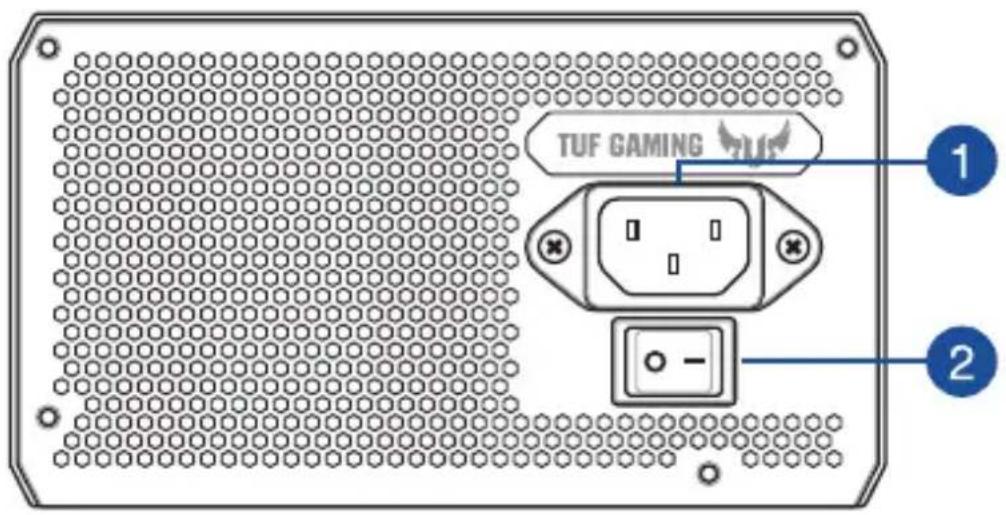

Produktoversikt

Illustrationen med encheten ar endast till som referens. Verkliga Produktspecifikationer kan variera mellan olika modeller.

Strömkontakt Strömbrytare

InstalleradinTUF GAMING-natdel

Innan du satter i ellert bort kablar maste systemet stangas av, och alla elkablar till systemet och alla anslutna enheter vara frankopplade.

1. Följ anvisiningarna i braupsanvisingen for chassisiet, och fasp TUF GAMING-natdelen i chassisiet med faskruvarna.
2. Anslut de medfoljande kablarna till TUF GAMING-natdelen.
3. Anslut strömkontakterna till modernkortet och kringutrusntingen som du vill använda. Se nedanstäende lista für att kontrollera vilka encheter varje strömkontakt kan anslutas till.

• Strömkontakterna kan variera mellan olika modeller av TUF GAMING-nätdelar.

• Se bruksanvisingen for moderkortet for mer information om var nedanstæende stromkontakter ar placerade och hur de ansluts.

• Anslut 24-stifts eller 20-stifts elnatskontakt till moderkortets 24-stifts-ller 20-stifts strömkontakt.

• Anslut 4+4 stifts CPU +12V stromkontakt till CPU-eluttaget på modernkortet.

• Anslut vid behov 4-stifts strömkontakt für kringutrustning till kringutrustning.
• Anslut 6+2 stifts PCI-E +12V strömkontakt till PCI-E-grafikkortet.

Anslut SATA-strömkontakten till enheter med att seriellATA-gränsnitt.

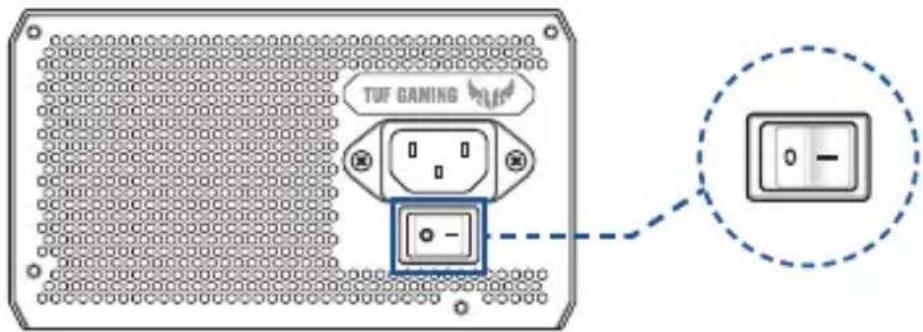

1. Anslut din TUF GAMING-nätdel till en strömkälla med den medfoljande strömkabeln.
2. Ställ strömbrytaren på "I"-laget for att satta på nätdelen

Sakerhetsinformation

• Det finns högspanning i nitdelen, det ar extrem farligt att öppna nitdelens holje erler försoka att reparera/rengörä nitdelen. Du fär ALDRIG, under nagra Förhällanden, öppna nitdelen.
• Garantin blir ogiltig om holjet till nätdelen ar öppnad. Det finns ingakomponenter i nädelen som kan servas.
• Stoppa INTE in nagra foremål i natdelen.
• Placera INTE nagra foremål framfor flakten aller ventilationsområdet på strömförsörjningsenheten, som kan hindra aller begränsa luftflödet.
  Anvand ENBART medfoljande kablar till stromforsorjningsenheten.
  Anvand INTE natalen i narheten av vatten, i hog temperatur erler i fuktiga miljoer.
• Nätdelen ska användas i lamplig miljö. (Driftstemperatur: 0 °C till 50 °C, relativ fuktighet: 20 % till 80%)
• Nätdelen är avsedd für integrering i en dator, och är inte avsedd für extern användning eller användning utomhus.
• Om man inte foljer tillverkaren anvisningar erller sakerhetsinstruktionern blir alla garantier genast ogiltiga.

Informationsetiketter
