TUFGaming550B - Zasilanie ASUS - Bezpłatna instrukcja obsługi

Typ produktu	Zasilacz do komputera stacjonarnego
Marka	Asus
Model	TUF Gaming 550B
Moc znamionowa	550 W
Format	ATX
Certyfikat sprawności	80+ Brązowy (szacowany)
Wymiary (dł. x szer. x wys.)	150 x 140 x 86 mm
Waga	Ok. 1,5 kg
Główne złącze	1 x ATX 24-pin (kompatybilne z 20-pin)
Złącze CPU	1 x 4+4-pin
Złącze PCIe	1 x 6+2-pin
Złącze SATA	1 x SATA
Złącze urządzeń peryferyjnych	1 x 4-pin
Wentylator	120 mm
Temperatura pracy	0°C do 50°C
Wilgotność względna	20% do 80%
Bezpieczeństwo	Nigdy nie otwieraj zasilacza, wysokie napięcie wewnątrz. Używaj tylko dostarczonych kabli. Unikaj wody i ekstremalnych temperatur.
Konserwacja i czyszczenie	Odłącz urządzenie przed czyszczeniem. Używaj suchej szmatki do czyszczenia zewnętrznej części. Nie wkładaj przedmiotów do otworów.
Części zamienne i naprawialność	Nie dotyczy: zasilacz nie zawiera części naprawialnych przez użytkownika. Otwarcie powoduje utratę gwarancji.

Często zadawane pytania - TUFGaming550B ASUS

Jak zainstalować zasilacz TUF Gaming 550B?

Przed instalacją upewnij się, że komputer jest wyłączony i odłączony od prądu. Zamocuj zasilacz w obudowie za pomocą dołączonych śrub. Podłącz modułowe kable, a następnie podłącz płytę główną (ATX 24-pin i CPU 4+4-pin), kartę graficzną (PCIe 6+2-pin) oraz urządzenia peryferyjne (SATA lub Molex). Na koniec podłącz przewód zasilający i przełącz przełącznik w pozycję I.

Jakie złącza są dostarczane z tym zasilaczem?

TUF Gaming 550B jest dostarczany z głównym kablem zasilającym ATX 24-pin, kablem CPU 4+4-pin, kablem PCIe 6+2-pin do karty graficznej, kablem SATA oraz kablem peryferyjnym 4-pin (Molex). Kable są modułowe, używaj tylko tych dostarczonych.

Czy mogę użyć tego zasilacza do mocnej karty graficznej?

Tak, zasilacz posiada złącze PCIe 6+2-pin, które może zasilać większość kart graficznych średniej klasy. W przypadku modeli z wyższej półki wymagających więcej złączy, sprawdź wymagania swojej karty. Moc 550 W jest odpowiednia dla standardowego komputera do gier.

Co zrobić, jeśli wentylator hałasuje?

Lekki hałas wentylatora jest normalny. Jeśli hałas staje się głośny lub nieregularny, sprawdź, czy nic nie blokuje wentylacji. Nie próbuj otwierać zasilacza. Jeśli problem nie ustąpi, skontaktuj się z pomocą techniczną ASUS.

Jak wyczyścić zasilacz?

Odłącz komputer i przewód zasilający. Użyj miękkiej, suchej szmatki do wycierania zewnętrznej obudowy. Nie używaj płynnych środków czyszczących. Do kratek wentylacyjnych można użyć odkurzacza o małej mocy, ale nie dotykaj wewnętrznych komponentów.

Czy bezpiecznie jest otworzyć zasilacz?

Nie! Zasilacz zawiera kondensatory wysokiego napięcia, które mogą pozostać naładowane i spowodować śmiertelne porażenie prądem. Nigdy nie otwieraj obudowy. Każde otwarcie powoduje utratę gwarancji i stwarza poważne zagrożenie.

Jaka jest maksymalna temperatura pracy?

Zasilacz działa prawidłowo w zakresie od 0°C do 50°C. Powyżej tych temperatur istnieje ryzyko przegrzania lub awarii. Upewnij się, że obudowa jest dobrze wentylowana.

Czy mogę użyć tego zasilacza w obudowie mini-ITX?

Standardowy format ATX (150 x 140 x 86 mm) wymaga obudowy kompatybilnej z ATX. Obudowy mini-ITX zazwyczaj akceptują zasilacze SFX. Sprawdź wymiary swojej obudowy przed zakupem.

Co zrobić, jeśli komputer nie uruchamia się po instalacji?

Sprawdź, czy przełącznik zasilacza jest w pozycji I, czy wszystkie kable są dobrze wciśnięte (szczególnie ATX i CPU). Upewnij się, że gniazdko działa. Jeśli problem nie ustąpi, przetestuj z innym zasilaczem lub skonsultuj się z profesjonalistą.

Jak uzyskać pełną instrukcję w języku francuskim?

Instrukcja obsługi w języku francuskim jest dostępna bezpłatnie na stronie notice-facile.com. Możesz ją pobrać w formacie PDF lub poprosić o tłumaczenie na inny język za pomocą formularza na stronie.

INSTRUKCJA OBSŁUGI TUFGaming550B ASUS

Przewodnik szybkiego startu (PL)

Ghid de pornografie rapidă (RO)

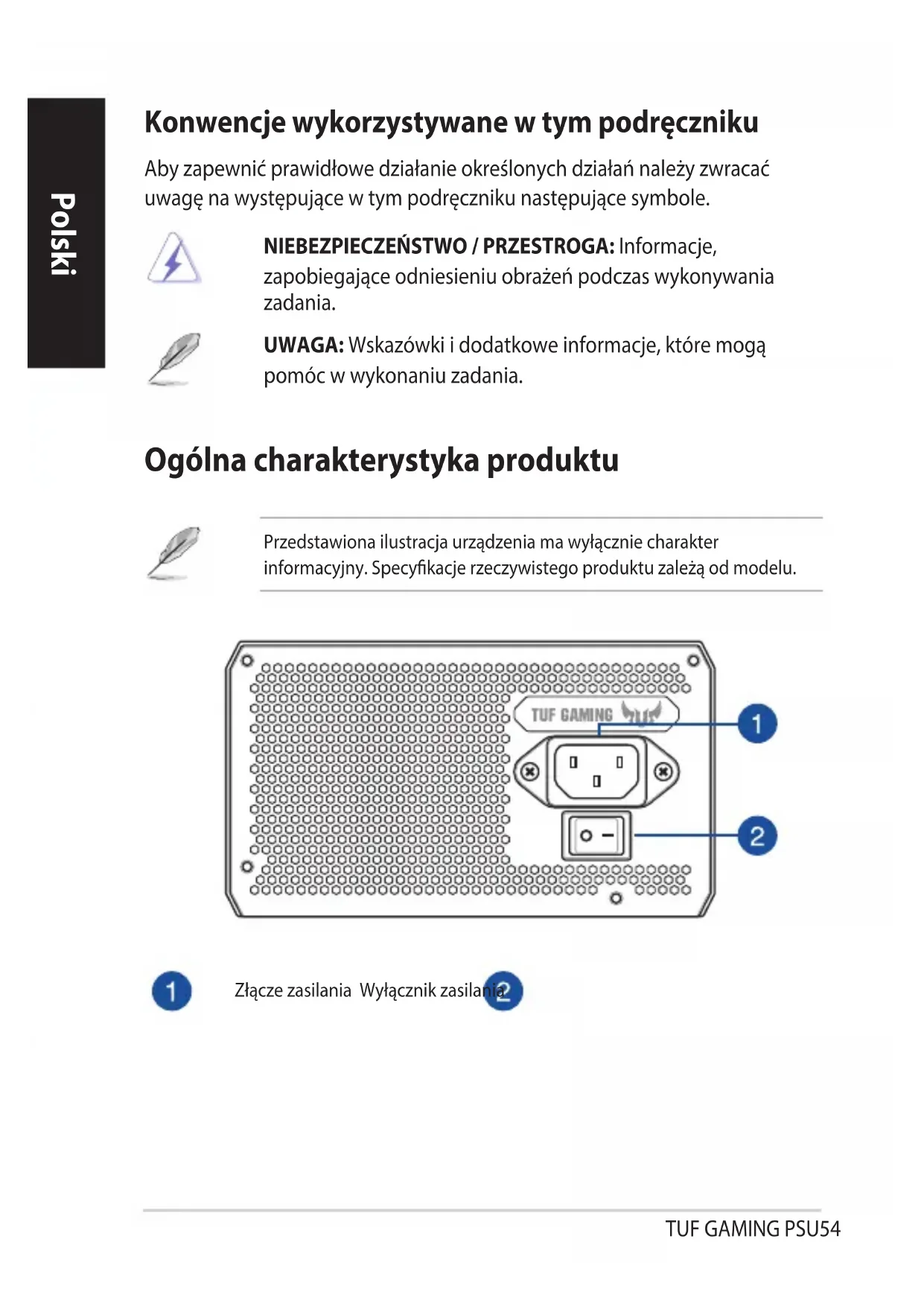

Konwencje wykorzystywane w tym podręczniku

Aby zapewnić prawidłowe działanie określonych działań, należy zwracać uwagę na występujące w tym podręczniku następujące symbole.

NIEBEZPIECZEŃSTWO / PRZESTROGA: Informacja zapobiegająca odniesieniu obrażeń podczas wykonywania zadania.

UWAGA: Wskazówki i dodatkowe informacje, które mogą pomóc w wykonaniu zadania.

Ogólna charakterystyka produktu

Przedstawiona ilustracja urządzenia ma wyłącznie charakter informacyjny. Specyfikacja rzeczywistego produktu zależy od modelu.

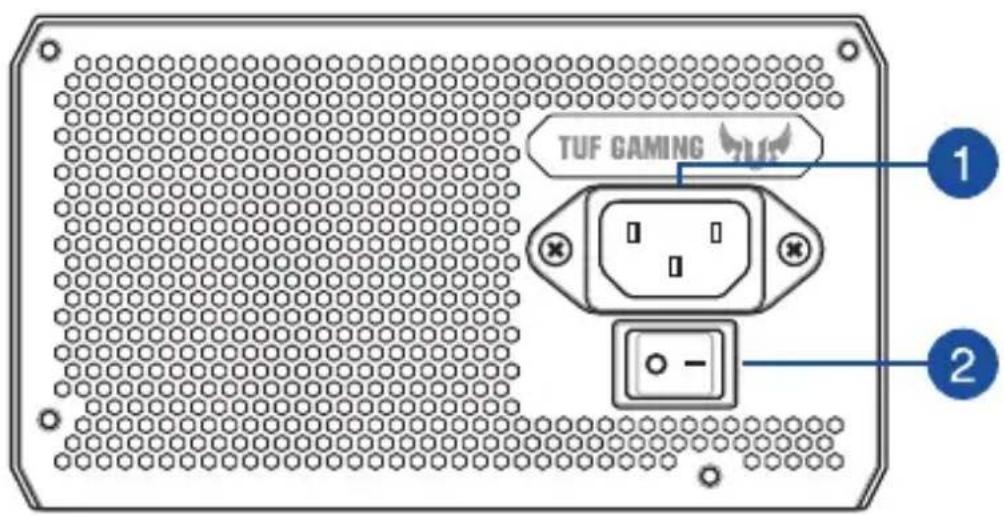

Złącze zasilania Wyłącznik zasilania

Przed podłączeniem lub odłączeniem kabli upewnij się, czy system jest wyłączony oraz wszystkie przewody zasilania systemu oraz wszystkie podłączone urządzenia są odłączone od zasilania.

1. Postępuj zgodnie z zaleceniami producenta obudowy i przymocuj zasilacz TUF GAMING do obudowy z użyciem wkrętów montażowych.
2. Podłącz wiązki przewodów do zasilacza TUF GAMING.
3. Podłącz złącza zasilania do płyty głównej i urządzeń peryferyjnych zgodnie z preferencjami. Szczegółowe informacje o tym, do jakich urządzeń są za poszczególne złącza, znajdują się poniżej.

• Złącza zasilania mogą się różnić zależnie od modelu zasilacza TUF GAMING.
• Szczegółowe informacje na temat lokalizacji i łączenia wymienionych niżej złączy zasilania patrz podręcznik użytkownika płyty głównej.
• Podłącz 24-pinowe lub 20-pinowe główne złącze zasilania do 24-pinowego lub 20-pinowego złącza zasilania płyty głównej.

Podłącz 4+4-pinowe złącze zasilania CPU +12V do gniazda zasilania CPU płyty głównej. Podłącz 4-pinowe złącze zasilania urządzeń peryferyjnych do urządzeń peryferyjnych, jeśli potrzeba.

• Podłącz 6+2-pinowe złącze zasilania PCI-E +12V do kart graficznych PCI-E.

Podłącz złącze zasilania SATA do urządzeń z interfejsem Serial ATA.

1. Podłącz zasilacz TUF GAMING do źródła zasilania z zastosowaniem dołączonego przewodu zasilania.

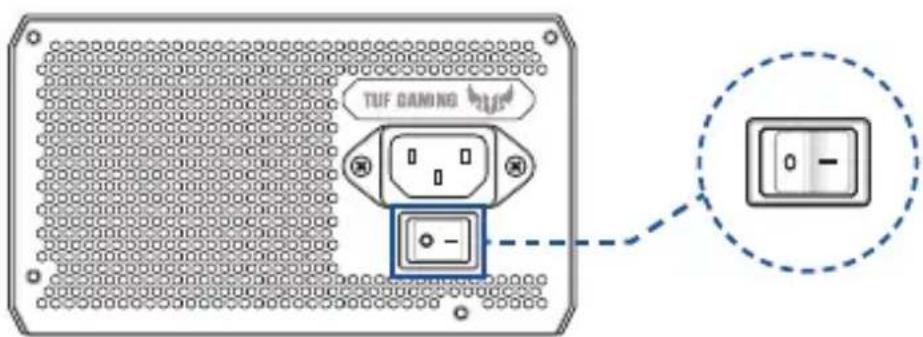

2. Przestaw włącznik zasilania do położenia „I”, aby włączyć zasilacz.

Informacja dotycząca bezpieczeństwa

W zasilaczu występuje wysokie napięcie, dlatego bardzo niebezpieczne jest otwieranie obudowy zasilacza lub podejmowanie prób naprawy/czyszczenia zasilacza. NIGDY i w żadnych okolicznościach nie wolno otwierać zasilacza. - Po otwarciu obudowy zasilacza nastąpi utrata gwarancji; wewnątrz zasilacza nie ma elementów nadających się do serwisowania. - NIE wolno wkładać do zasilacza żadnych przedmiotów. - Przed wentylatorem ani otworami wentylacyjnymi zasilacza NIE WOLNO umieszczać żadnych przedmiotów, które mogłyby zablokować lub ograniczyć przepływ powietrza. NALEŻY UŻYWAĆ WYŁĄCZNIE kabli modułowych dołączonych do zasilacza. - NIE wolno używać zasilacza w pobliżu wody lub w środowiskach o wysokiej temperaturze lub wilgotności. - Zasilacz powinien pracować w odpowiednim środowisku. (Temperatura pracy: od 0° do 50°C , Wilgotność względna: od 20% do 80% ) - Zasilacz służy do zamontowania w komputerze i nie jest przeznaczony do użytku zewnętrznego lub poza pomieszczeniami. - Nieprzestrzeganie któregokolwiek z zaleceń producenta oraz jakiejkolwiek instrukcji bezpieczeństwa spowoduje natychmiastowe unieważnienie wszystkich gwarancji i rękojmi.

Etykiety z uwagami
