ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ K2 Universal Kärcher

91 dB(A) EU-standardinmukaisuustodistus Tuote: korkeapainepesuri Tyyppi: 1.673-xxx Yksiselitteiset EU-direktiivit 2006/42/EY (+2009/127/EY) 2004/108/EY 2000/14/EY 2011/65/EY Sovelletut harmonisoidut standardit EN 50581 EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 1997+A1: 2001+A2: 2008 EN 60335–1 EN 60335–2–79 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008 Sovellettu yhdenmukaisuuden analysointi- menetelmä 2000/14/EY: Liite V Äänen tehotaso dB(A) Mitattu: 89 Taattu: 91 Winnenden, 2012/11/01 CEO Head of Approbation 74 FI– 3 Αγαπητέ πελάτη, Πριν χρησιμοποιήσετε τη συσκευή σας για πρώτη φορά, διαβάστε αυτές τις πρωτότυπες οδηγίες χρήσης, ενεργήστε σύμφωνα με αυτές και κρατήστε τις για μελλοντική χρήση ή για τον επόμενο ιδιοκτήτη. Το παραδοτέο υλικό της συσκευής απεικονίζεται στη συσκευασία. Κατά την αποσυσκευασία ελέγξτε το πε- ριεχόμενο της ως προς την πληρότητα. Εάν λείπουν εξαρτήματα ή έχουν προκληθεί ζημιές κατά τη μεταφορά, παρακαλούμε ενημερώστε τον προμηθευτή σας. Χρησιμοποιήστε αυτό το σύστημα καθαρισμού υψη- λής πίεσης αποκλειστικά για οικιακή χρήση:

για τον καθαρισμό μηχανών, οχημάτων, κτιρίων, εργαλείων, προσόψεων, βεραντών, εργαλείων κήπου κτλ. με δέσμη νερού υψηλής πίεσης (αν χρειαστεί, με προσθήκη απορρυπαντικών).

με τα εξαρτήματα, ανταλλακτικά και απορρυπα- ντικά που έχουν εγκριθεί από τον Οίκο KARCHER. Προσέξτε τις υποδείξεις που συνο- δεύουν τα απορρυπαντικά. Η δέσμη υψηλής πίεσης δεν πρέπει να κατευθύνεται πάνω σε άτομα, ζώα, ενεργοποιημένο ηλεκτρικό εξοπλισμό ή στην ίδια τη συσκευή. Προστατέψτε τη συσκευή από τον παγετό.

Για άμεσα επαπειλούμενο κίνδυνο, ο οποίος μπορεί να οδηγήσει σε σοβαρό τραυματισμό ή θάνατο.

Προειδοποίηση Για ενδεχόμενη επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε σοβαρό τραυματισμό ή θάνατο.

Για ενδεχόμενη επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε ελαφρό τραυματισμό ή υλικές βλάβες. Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Μην πετάτε τη συσκευασία στα οικιακά απορ- ρίμματα, αλλά παραδώστε την προς ανακύ-

Οι παλιές συσκευές περιέχουν ανακυκλώσιμα υλικά, τα οποία θα πρέπει να παραδίδονται προς επαναχρησιμοποίηση. Για το λόγο αυτό αποσύρετε τις παλιές συσκευές με κατάλληλες διαδικασίες συγκέντρωσης αποβλήτων. Υποδείξεις για τα συστατικά (REACH) Ενημερωμένες πληροφορίες για τα συστατικά μπορεί- τε να βρείτε στη διεύθυνση: www.kaercher.com/REACH Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκδόθη- καν από την αρμόδια εταιρία μας προώθησης πωλή- σεων. Αναλαμβάνουμε τη δωρεάν αποκατάσταση οποιασδήποτε βλάβης στη συσκευή σας, εφόσον οφείλεται σε αστοχία υλικού ή κατασκευαστικό σφάλ- μα, εντός της προθεσμίας που ορίζεται στην εγγύηση. Σε περίπτωση που επιθυμείτε να κάνετε χρήση της εγ- γύησης, παρακαλούμε απευθυνθείτε με την απόδειξη αγοράς στο κατάστημα από το οποίο προμηθευτήκατε τη συσκευή ή στην πλησιέστερη εξουσιοδοτημένη υπηρεσία τεχνικής εξυπηρέτησης πελατών μας. (Για τη διεύθυνση βλ. στην πίσω σελίδα)

Μην αγγίζετε ποτέ με βρεγμένα χέρια το ρευματο- λήπτη και την πρίζα.

Το μηχάνημα δεν πρέπει να τεθεί σε λειτουργία, εάν το καλώδιο σύνδεσης δικτύου ή σημαντικά τμήματα του μηχανήματος, π.χ. στοιχεία ασφαλεί- ας, ελαστικοί σωλήνες υψηλής πίεσης, πιστολέτα χειρός, έχουν υποστεί βλάβη.

Πριν από κάθε λειτουργία του μηχανήματος ελέγ- χετε το καλώδιο σύνδεσης και τον ρευματολήπτη για ζημιές. Αναθέστε αμέσως σε εξουσιοδοτημένη υπηρεσία τεχνικής εξυπηρέτησης πελατών/εξειδι- Πίνακας περιεχομένων Γενικές υποδείξεις . . . . . . . . . . . . . . . . . . . . EL 3 Υποδείξεις ασφαλείας . . . . . . . . . . . . . . . . . EL 3 Χειρισμός. . . . . . . . . . . . . . . . . . . . . . . . . . . EL 5 Μεταφορά . . . . . . . . . . . . . . . . . . . . . . . . . . EL 7 Αποθήκευση . . . . . . . . . . . . . . . . . . . . . . . . EL 7 Φροντίδα και συντήρηση . . . . . . . . . . . . . . . EL 7 Αντιμετώπιση βλαβών . . . . . . . . . . . . . . . . . EL 8 Τεχνικά χαρακτηριστικά . . . . . . . . . . . . . . . . EL 8 Δήλωση Συμμόρφωσης των Ε.Κ. . . . . . . . . EL 9 Γενικές υποδείξεις

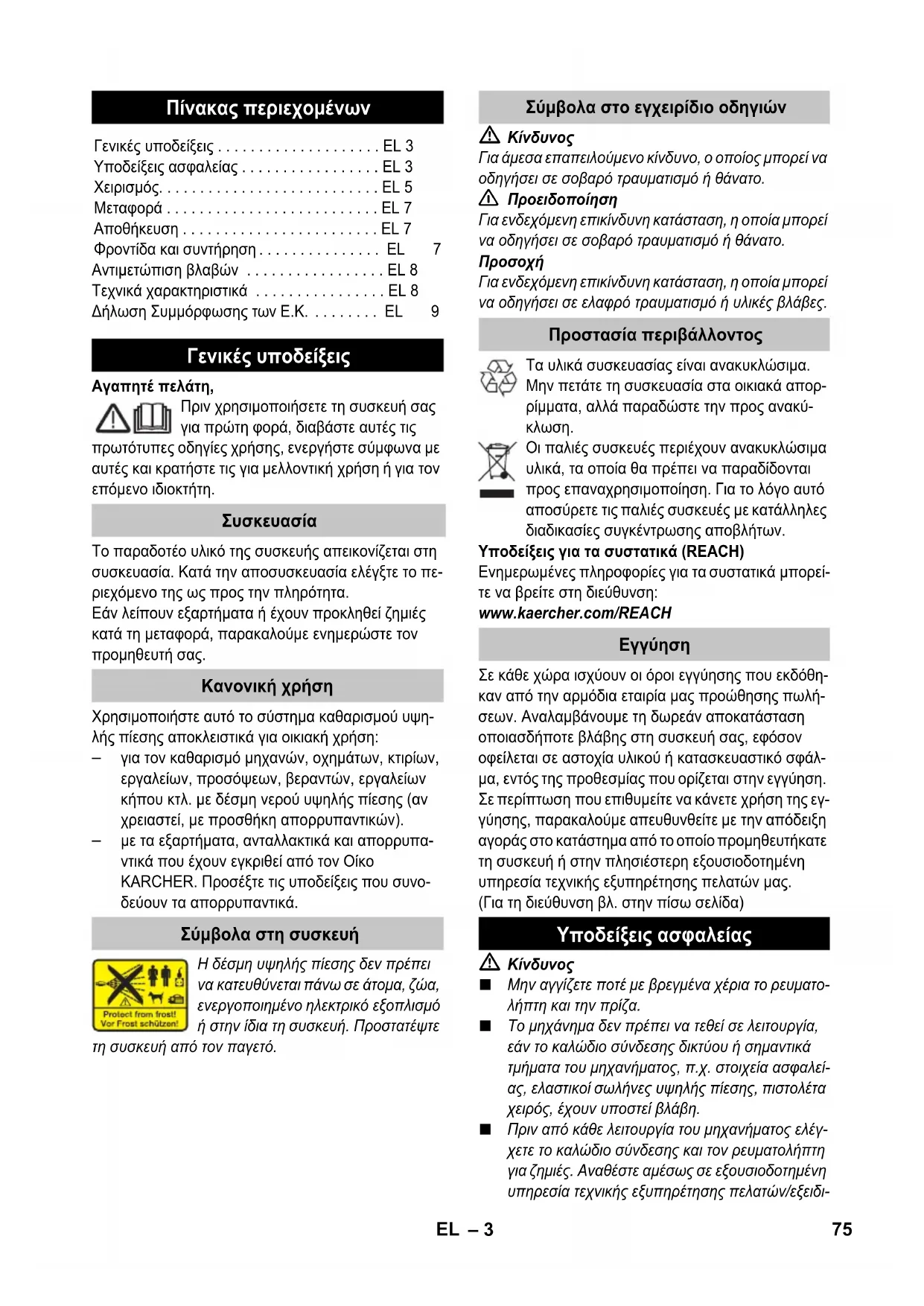

Κανονική χρήση Σύμβολα στη συσκευή Σύμβολα στο εγχειρίδιο οδηγιών Προστασία περιβάλλοντος

Υποδείξεις ασφαλείας 75EL– 4 κευμένο ηλεκτρολόγο την αλλαγή του χαλασμένου καλωδίου σύνδεσης στο δίκτυο.

Πριν από κάθε λειτουργία, ελέγχετε τον εύκαμπτο σωλήνα υψηλής πίεσης για ζημιές. Αντικαθιστάτε άμεσα τον εύκαμπτο σωλήνα υψηλής πίεσης που παρουσιάζει βλάβες.

Απαγορεύεται η χρήση σε σημεία, όπου υφίσταται κίνδυνος έκρηξης.

Κατά τη χρήση της συσκευής σε επικίνδυνα ση- μεία (π.χ. σε πρατήρια καυσίμων), πρέπει να τη- ρούνται οι ανάλογες προδιαγραφές ασφαλείας.

Ο ψεκασμός με υψηλή πίεση μπορεί να αποδει- χτεί επικίνδυνος σε περίπτωση μη προσήκουσας χρήσης. Η δέσμη δεν πρέπει να κατευθύνεται πάνω σε άτομα, ζώα, ενεργοποιημένο ηλεκτρικό εξοπλισμό ή στην ίδια τη συσκευή.

Μην στρέφετε τη δέσμη υψηλής πίεσης πάνω σε άλλους ή σε εσάς τους ίδιους, για να καθαρίσετε ρούχα ή παπούτσια.

Μην ψεκάζετε αντικείμενα που περιέχουν ουσίες επικίνδυνες για την υγεία (π.χ. αμίαντο).

Ελαστικά οχημάτων/βαλβίδες ελαστικών ενδέχε- ται να υποστούν ζημιές από τον ψεκασμό με δέ- σμη υψηλής πίεσης και να σπάσουν. Η πρώτη ένδειξη για κάτι τέτοιο είναι η χρωματική μεταβολή του ελαστικού. Τυχόν βλάβες στα ελαστικά των οχημάτων και στις βαλβίδες τους μπορούν να αποδειχθούν μοιραίες. Κατά τον καθαρισμό, δια- τηρείτε απόσταση τουλάχιστον 30cm από τη δέ-

Κίνδυνος έκρηξης! Μην ψεκάζετε εύφλεκτα υγρά. Να μην χρησιμοποιείται ποτέ για την αναρρόφηση υγρών που περιέχουν διαλυτικά ή συμπυκνωμέ- νων οξέων και διαλυτικών μέσων! Σε αυτά συγκα- ταλέγονται π.χ. η βενζίνη, το διαλυτικό χρωμάτων ή το πετρέλαιο θέρμανσης. Το νέφος ψεκασμού εί- ναι άκρως εύφλεκτο, εκρηκτικό και δηλητηριώδες. Απαγορεύεται η χρήση ακετόνης, τα αδιάλυτων οξέων και διαλυτικών, επειδή προκαλούν διάβρω- ση των υλικών που χρησιμοποιούνται στο μηχά-

Ο ρευματολήπτης και η σύνδεση του αγωγού προέκτασης πρέπει να είναι υδατοστεγή και να μην βρίσκονται μέσα σε νερό.

Οι ακατάλληλοι αγωγοί προέκτασης μπορεί να εί- ναι επικίνδυνοι. Σε υπαίθριους χώρους χρησιμο- ποιείτε μόνο τους εγκεκριμένους και αντιστοίχως επισημασμένους αγωγούς προέκτασης με επαρκή διατομή: 1 - 10 m: 1,5 mm

Ξετυλίξτε εντελώς το καλώδιο προέκτασης από το τύμπανό του.

Οι εύκαμπτοι σωλήνες υψηλής πίεσης, οι παταρί- ες και οι σύνδεσμοι είναι σημαντικά για την ασφά- λεια της συσκευής. Χρησιμοποιείτε μόνο εύκαμπτους σωλήνες πίεσης, μπαταρίες και συν- δέσμους που προτείνει ο κατασκευαστής.

Η συσκευή αυτή δεν ενδείκνυται για χρήση από άτομα με περιορισμένες σωματικές, αισθητηρια- κές ή πνευματικές ικανότητες. Δεν επιτρέπεται η χρήση της συσκευής από παι- διά ή άτομα που δεν έχουν ενημερωθεί σχετικά με το χειρισμό της. Τα παιδιά πρέπει να βρίσκονται υπό επιτήρηση, ώστε να εξασφαλιστεί ότι δεν παίζουν με τη συ-

Κρατάτε τα παιδιά μακριά από τα πλαστικά φύλλα συσκευασίας, υφίσταται κίνδυνος ασφυξίας!

Αυτή η συσκευή σχεδιάστηκε για τη χρήση απορ- ρυπαντικών, τα οποία παρέχονται ή συνιστώνται από τον κατασκευαστή. Η χρήση άλλων απορρυ- παντικών ή χημικών μπορεί να μειώσει την ασφά- λεια της συσκευής.

Ο χρήστης πρέπει να χρησιμοποιεί τη συσκευή σύμφωνα με τις προδιαγραφές. Πρέπει να έχει υπόψη τις τοπικές συνθήκες και κατά την εργασία με τη συσκευή πρέπει να προσέχει τα άτομα που βρίσκονται κοντά της.

Μη χρησιμοποιείτε τη συσκευή, αν άλλα άτομα βρίσκονται στην εμβέλεια λειτουργίας της, εκτός αν φορούν προστατευτικό ρουχισμό.

Για να προστατευθείτε από τις πιτσιλιές του νερού ή από τους ρύπους, φοράτε προστατευτική στολή και γυαλιά.

Σε περίπτωση μεγάλων διαλειμμάτων από τις ερ- γασίες, απενεργοποιήστε τη συσκευή από το γενι- κό διακόπτη/το διακόπτη της συσκευής ή βγάλτε το καλώδιο ρεύματος.

Μην χρησιμοποιείτε τη συσκευή σε θερμοκρασίες κάτω από 0 °C.

Κατά τον καθαρισμό βαμμένων επιφανειών, κρα- τήστε απόσταση ψεκασμού τουλ. 30 cm, για την αποφυγή πρόκλησης ζημιών.

Μην αφήνετε τη συσκευή ποτέ χωρίς επίβλεψη, εφόσον βρίσκεται σε λειτουργία.

Προσέχετε ώστε τα καλώδια τροφοδοσίας δικτύου ή τα καλώδια προέκτασης να μην υποστούν φθο- ρές ή βλάβες από συνθλίψεις, τραβήγματα, πατή- ματα ή παρόμοιες αιτίες. Προστατέψτε τα καλώδια από τη ζέστη, τα λάδια και τις αιχμηρές ακμές.

Όλα τα ρευματοφόρα εξαρτήματα στο χώρο εργα- σίας πρέπει να διαθέτουν αδιάβροχη προστασία από ρίψη νερού. 76 EL– 5

Η συσκευή πρέπει να λειτουργεί μόνο με ηλεκτρι- κή σύνδεση, η οποία έχει γίνει από ηλεκτρολόγο βάσει του IEC 60364.

Συνδέετε τη συσκευή μόνο σε εναλλασσόμενο ρεύμα. Η τάση πρέπει να συμφωνεί με την πινακί- δα τύπου της συσκευής.

Για λόγους ασφαλείας συνιστούμε τη λειτουργία του μηχανήματος κατά κανόνα μέσω ενός προ- στατευτικού διακόπτη ρεύματος διαρροής (έως 30 mA).

Οι εργασίες καθαρισμού, κατά τις οποίες προκύ- πτουν απόνερα που περιέχουν λάδι π.χ. πλύσιμο κινητήρων, πλύσιμο του κάτω μέρους των οχημά- των επιτρέπονται μόνο σε πλυντήρια που διαθέ- τουν διαχωριστή λαδιών.

Οι διατάξεις ασφαλείας αποσκοπούν στην προστασία του χρήστη και δεν πρέπει να τροποποιούνται ή να πα- ραλείπονται. Ο διακόπτης του μηχανήματος αποτρέπει την τυχαία ενεργοποίηση του μηχανήματος. Η ασφάλεια κλειδώνει το μοχλό του πιστολέτου χειρός και αποτρέπει την τυχαία ενεργοποίηση του μηχανή-

Η βαλβίδα υπερχείλισης εμποδίζει την υπέρβαση της επιτρεπτής πίεσης εργασίας. Όταν αφήσετε ελεύθερο τον μοχλό του πιστολέτου χει- ρός, απενεργοποιείται ο διακόπτης πίεσης της αντλία και διακόπτεται η δέσμη υψηλής πίεσης. Τραβώντας τον μοχλό ο διακόπτης πίεσης θέτει πάλι την αντλία σε λειτουργία.

Πριν από κάθε ενέργεια με ή στη συσκευή, φροντίστε για την ευστάθεια της συσκευής, ώστε να αποφύγετε ατυχήματα ή βλάβες.

Η ευστάθεια της συσκευής είναι βέβαιη, όταν την αποθέτετε σε επίπεδη επιφάνεια. Εικόνες βλέπε σελίδα 2 1 Σύνδεση υψηλής πίεσης 2 Διακόπτης μηχανήματος „0/OFF“ / „I/ON“ 3 Άγκιστρο φύλαξης σύνδεσης με ελαστικό σωλήνα υψηλής πίεσης και με το δίκτυο 4 Λαβή μεταφοράς 5 Θήκη φύλαξης του σωλήνα ρίψης 6 Θήκη φύλαξης του πιστολέτου χειρός 7 Σύνδεση νερού με ενσωματωμένη σίτα 8 Ελαστικός σωλήνας αναρρόφησης απορρυπαντι- κού (με φίλτρο) 9 Σύζευξη για τη σύνδεση με το δίκτυιο παροχής νε-

10 Αγωγός σύνδεσης δικτύου με ρευματολήπτη 11 Πιστολέτο χειρός 12 Ασφάλεια πιστολέτου χειρός 13 Σφικτήρας ελαστικού σωλήνα υψηλής πίεσης 14 Ελαστικός σωλήνας υψηλής πίεσης 15 Σωλήνας ψεκασμού με φρέζα ρύπων Με τον προαιρετικό εξοπλισμό διευρύνονται οι δυνα- τότητες χρήσης της συσκευής σας. Περισσότερες πλη- ροφορίες μπορείτε να ζητήσετε από το κατάστημα διάθεσης των προϊόντων KARCHER. Πριν την ενεργοποίηση συναρμολογήστε στο μηχάνη- μα τα μη συνδεδεμένα συνοδευτικά εξαρτήματα.

Στερεώστε τη λαβή ώθησης.

Αφαιρέστε το σφικτήρα του ελαστικού σωλήνα υψηλής πίεσης από το πιστολέτο χειρός (π.χ. με ένα μικρό κατσαβίδι).

Εισάγετε τον ελαστικό σωλήνα υψηλής πίεσης στο πιστολέτο χειρός.

Πιέστε το σφικτήρα έως ότου κλειδώσει. Βεβαιω- θείτε ότι η σύνδεση είναι ασφαλής τραβώντας τον ελαστικό σωλήνα υψηλής πίεσης.

Βιδώστε το τεμάχιο ζεύξης που περιέχεται στη συσκευασία στην σύνδεση νερού του μηχανήμα-

Μηχανισμοί ασφάλειας Διακόπτης συσκευής Ασφάλεια πιστολέτου χειρός Βαλβίδα υπερχείλισης με διακόπτη πίεσης Προϋποθέσεις ευστάθειας

Περιγραφή συσκευής Πρόσθετα εξαρτήματα Πριν τη θέση σε λειτουργία 77EL– 6 Σύμφωνα με τους ισχύοντες κανονισμούς, το μηχάνημα δεν πρέπει να λειτουργεί στο δίκτυο πόσιμου νερού χωρίς διαχωριστή συστήματος. Να χρησιμοποιείται ένας κα- τάλληλος διαχωριστής συστήματος της εταιρείας KARCHER ή εναλλακτικά ένας διαχωριστής συστήμα- τος κατά το EN 12729 τύπος BA. Το νερό που ρέει μέσα από ένα διαχωριστή συστήματος θεωρείται μη

Συνδέετε πάντα το διαχωριστή συστήματος στο δίκτυο παροχής νερού και ποτέ απευθείας στη συσκευή! Υπόδειξη: Οι ρύποι που περιέχονται στο νερό μπο- ρούν να προκαλέσουν βλάβες στην αντλία υψηλής πί- εσης και στα εξαρτήματα. Για λόγους προστασίας, συνιστάται η χρήση του φίλτρου νερού της KARCHER (ειδικός εξοπλισμός, κωδ. παραγγελίας 4.730-059). Τηρείτε τους κανονισμούς της υπηρεσίας του δικτύου

Τιμές σύνδεσης, βλ. Πινακίδα τύπου/Τεχνικά χαρακτη-

Χρησιμοποιήστε έναν ελαστικό σωλήνα νερού με ενισχυμένους ιστούς (δεν συμπεριλαμβάνεται στη συσκευασία) με συνηθισμένη σύνδεση. (Διάμε- τρος τουλάχιστον 1/2 ίντσες ή 13 mm;Μήκος του- λάχιστον 7,5 m).

Τοποθετήστε τον ελαστικό σωλήνα νερού στο τε- μάχιο ζεύξης του μηχανήματος και συνδέστε το με

Η ξηρή λειτουργία για περισσότερο από 2 λεπτά προ- καλεί βλάβες στην αντλία υψηλής πίεσης. Εάν η συ- σκευή δεν εκτονώσει την πίεση εντός δύο λεπτών, απενεργοποιήστε την και ενεργήστε σύμφωνα με τις υποδείξεις στο κεφάλαιο "Βοήθεια σε περίπτωση βλά-

Συνδέστε τον ελαστικό σωλήνα υψηλής πίεσης με τη σύνδεση υψηλής πίεσης του μηχανήματος.

Εισάγετε το σωλήνα ρίψης στο πιστολέτο χειρός και στερεώστε τον περιστρέφοντάς τον κατά 90°.

Ανοίξτε εντελώς τη βάνα νερού.

Εισάγετε τον ρευματολήπτη στην πρίζα.

Ενεργοποιήστε το μηχάνημα στο „I/ON“.

Μέσω της δέσμης νερού που εξέρχεται από το ακρο- φύσιο υψηλής πίεσης, μια δύναμη αντεπιστροφής επε- νεργεί στο πιστολέτο. Φροντίστε για την ασφαλή έδραση και στερεώστε καλά το πιστολέτο χειρός και το σωλήνα ρίψης.

Απασφαλίστε τον μοχλό του πιστολέτου χειρός.

Πατώντας ξανά το μοχλό τίθεται το μηχάνημα και πάλι σε λειτουργία. Υπόδειξη: Εάν αφήσετε το μοχλό, το μηχάνημα θα απενεργοποιηθεί ξανά. Η υψηλή πίεση διατηρείται στο

Για επίμονους ρύπους. Δεν ενδείκνυται για εργασία με απορρυπαντικό.

Μην καθαρίζετε ελαστικά αυτοκίνητων, βαφές ή ευαί- σθητες επιφάνειες όπως ξύλο με τη φρέζα ρύπων, δι- ότι υπάρχει κίνδυνος να καταστραφούν. Για την εκάστοτε εργασία καθαρισμού χρησιμοποιείτε αποκλειστικά τα προϊόντα καθαρισμού και περιποίη- σης της KARCHER, τα οποία σχεδιάστηκαν ειδικά για χρήση με τη συσκευή σας. Η χρήση άλλων προϊόντων καθαρισμού και περιποίησης μπορεί να προκαλέσει ταχύτερη φθορά και ακύρωση της εγγύησης. Ενημε- ρωθείτε από το εξειδικευμένο κατάστημα αγοράς ή ζη- τήστε πληροφορίες απευθείας από την KARCHER.

Τραβήξτε τον ελαστικό σωλήνα αναρρόφησης απορρυπαντικού από το περίβλημα στο επιθυμη-

Κρεμάστε τον ελαστικό σωλήνα αναρρόφησης απορρυπαντικού σε δοχείο με απορρυπαντικό.

Αφαιρέστε το σωλήνα ρίψης από το πιστολέτο. Εργασία μόνον με πιστολέτο χειρός. Υπόδειξη: Έτσι προστίθεται καθαριστικό διάλυ- μα στον πίδακα νερού κατά τη λειτουργία της συ-

Ψεκάστε με οικονομία το απορρυπαντικό σε στε- γνή επιφάνεια και αφήστε το να δράσει (όχι να στεγνώσει).

Ξεπλένετε τους διαλυμένους ρύπους, ψεκάζο- ντας με ριπή υψηλής πίεσης. Παροχή νερού Παροχή νερού από τον αγωγό νερού Έναρξη λειτουργίας

Σωλήνας ψεκασμού με φρέζα ρύπων Εργασία με απορρυπαντικό Προτεινόμενη μέθοδος καθαρισμού 78 EL– 7

Ελευθερώστε τον μοχλό του πιστολέτου.

Ασφαλίστε το μοχλό του πιστολέτου χειρός.

Σε περίπτωση μεγάλων διαλειμμάτων από τις ερ- γασίες (πάνω από 5 λεπτά) απενεργοποιήστε επιπλέον το μηχάνημα στη θέση „0/OFF“.

Τοποθετήστε το πιστολέτο χειρός στη θήκη φύλα- ξης του πιστολέτου χειρός.

Αποσυνδέστε τον ελαστικό σωλήνα υψηλής πίεσης από το πιστολέτο χειρός ή τη συσκευή μόνον εάν στο σύστημα δεν υπάρχει πίεση.

Μετά την εργασία με απορρυπαντικό: Ενεργοποι- ήστε τη συσκευή για 1 λεπτό, ώστε να πραγματο- ποιήσει έκπλυση.

Ελευθερώστε τον μοχλό του πιστολέτου.

Απενεργοποιήστε το μηχάνημα στη θέση „0/ OFF“.

Πιέστε τον μοχλό του πιστολέτου για να εξαλείψε- τε την εναπομένουσα πίεση του συστήματος.

Ασφαλίστε το μοχλό του πιστολέτου χειρός.

Αποσυνδέστε το μηχάνημα από το δίκτυο παρο-

Βγάλτε το ρευματολήπτη.

Για να αποφύγετε ατυχήματα ή τραυματισμού, λάβετε υπόψη κατά τη μεταφορά το βάρος της συσκευής (βλ. τεχνικά χαρακτηριστικά).

Σηκώστε και μεταφέρετε τη συσκευή από τη λαβή

Ασφαλίστε τη συσκευή έναντι της ολίσθησης και της ανατροπής.

Για να αποφύγετε ατυχήματα ή τραυματισμούς, λάβετε υπόψη κατά την επιλογή του χώρου αποθήκευσης το βάρος της συσκευής (βλ. τεχνικά χαρακτηριστικά). Πριν από την αποθήκευση για μεγαλύτερο διάστημα, π.χ. το χειμώνα, λάβετε επιπλέον υπόψη τις υποδεί- ξεις στο κεφάλαιο Φροντίδα.

Αποθέστε το μηχάνημα σε επίπεδη επιφάνεια.

Ασφαλίστε το σωλήνα ψεκασμού στην ειδική για το σκοπό αυτόν θήκη φύλαξης.

Τοποθετήστε το πιστολέτο χειρός στη θήκη φύλα- ξης του πιστολέτου χειρός.

Αποθηκεύστε τον αγωγό σύνδεσης δικτύου, τον ελαστικό σωλήνα υψηλής πίεσης και τα εξαρτή- ματα στο μηχάνημα.

Προστατέψετε το μηχάνημα και τα εξαρτήματά του από τον παγετό. Ο παγετός μπορεί να καταστρέψει το μηχάνημα και τα εξαρτήματά του, εάν δεν αδειάσει εντελώς από το νε- ρό. Για να αποφύγετε τις βλάβες:

Αδειάστε εντελώς το νερό από το μηχάνημα: Ενεργοποιήστε το μηχάνημα χωρίς να έχετε συν- δέσει τον ελαστικό σωλήνα υψηλής πίεσης και το σωλήνα παροχής νερού (έως 1 λεπτό) και περιμέ- νετε, έως ότου το νερό σταματήσει να εκρέει από τη σύνδεση υψηλής πίεσης. Απενεργοποιήστε το

Αποθηκεύετε το μηχάνημα μαζί με όλα τα εξαρτή- ματα σε χώρο όπου δεν επικρατεί παγετός.

Πριν από την εκτέλεση εργασιών περιποίησης και συ- ντήρησης απενεργοποιήστε το μηχάνημα και αποσυν- δέστε το ρευματολήπτη από την πρίζα. Πριν από την αποθήκευση για μεγάλο χρονικό διάστη- μα π.χ. το χειμώνα:

Αφαιρέστε το φίλτρο από τον ελαστικό σωλήνα αναρρόφησης απορρυπαντικού και ξεπλύνετέ το κάτω από τρεχούμενο νερό.

Με μια μικρή πένσα, τραβήξτε προς τα έξω το φίλ- τρο της σύνδεσης νερού και ξεπλύνετέ το κάτω από τρεχούμενο νερό. Το μηχάνημα δεν χρειάζεται συντήρηση. Χρησιμοποιείτε αποκλειστικά γνήσια ανταλλακτικά KARCHER. Επισκόπηση ανταλλακτικών θα βρείτε στο τέλος των παρόντων οδηγιών χειρισμού. Διακοπή λειτουργίας Τερματισμός λειτουργίας

Μεταφορά με το χέρι Μεταφορά σε οχήματα

Φύλαξη της συσκευής Αντιπαγετική προστασία Φροντίδα και συντήρηση

Ανταλλακτικά 79EL– 8 Με τη βοήθεια του παρακάτω πίνακα μπορείτε να αντι- μετωπίσετε μόνες/οι σας απλές βλάβες. Εάν έχετε αμφιβολίες, παρακαλούμε απευθυνθείτε στην εξουσιοδοτημένη υπηρεσία εξυπηρέτησης πελα-

Πριν από την εκτέλεση εργασιών περιποίησης και συ- ντήρησης απενεργοποιήστε το μηχάνημα και αποσυν- δέστε το ρευματολήπτη από την πρίζα. Οι εργασίες επισκευών και οι εργασίες στα ηλεκτρικά εξαρτήματα πρέπει να διεξάγονται μόνο από την εξου- σιοδοτημένη υπηρεσία εξυπηρέτησης πελατών.

Η συσκευή τίθεται σε λειτουργία με τράβηγμα της σκανδάλης του πιστολέτου χειρός.

Ελέγξτε εάν συμφωνεί η τάση που αναγράφεται στην πινακίδα τύπου με την τάση της πηγής ρεύ-

Ελέγξτε τον αγωγό σύνδεσης δικτύου για τυχόν

Εξαέρωση της συσκευής: Ενεργοποιήστε τη συ- σκευή χωρίς να έχετε συνδέσει τον ελαστικό σω- λήνα υψηλής πίεσης και περιμένετε (έως 2 λεπτά), μέχρις ότου από τη σύνδεση υψηλής πίε- σης σταματήσει να εκρέει νερό με φυσαλίδες. Θέ- στε τη συσκευή εκτός λειτουργίας και συνδέστε πάλι τον ελαστικό σωλήνα υψηλής πίεσης.

Ελέγξτε την παροχή νερού.

Με μια μικρή πένσα, τραβήξτε προς τα έξω το φίλ- τρο της σύνδεσης νερού και ξεπλύνετέ το κάτω από τρεχούμενο νερό.

Καθαρίστε το ακροφυσίο υψηλής πίεσης: Αφαιρέ- στε τις ακαθαρσίες από την οπή του ακροφυσίου με μια βελόνα και ξεπλύνετε από την μπροστινή πλευρά με νερό.

Ελέγξτε την ποσότητα προσαγωγής νερού.

Μια ελάχιστη διαρροή στο μηχάνημα θεωρείται φυσιολογική για τεχνικούς λόγους. Σε περίπτωση έντονης έλλειψης στεγανότητας, ενημερώστε την εξουσιοδοτημένη υπηρεσία εξυπηρέτησης πελα-

Αφαιρέστε το σωλήνα ρίψης από το πιστολέτο. Εργασία μόνον με πιστολέτο χειρός.

Καθαρίστε το φίλτρο στον ελαστικό σωλήνα απορρυπαντικού.

Ελέγξτε τον ελαστικό σωλήνα αναρρόφησης απορρυπαντικού για τυχόν τσακίσματα. Με την επιφύλαξη τεχνικών αλλαγών! Αντιμετώπιση βλαβών Η συσκευή δεν λειτουργεί Η συσκευή δεν αναπτύσσει πίεση Έντονες διακυμάνσεις πίεσης Το μηχάνημα δεν είναι στεγανό Το απορρυπαντικό δεν αναρροφάται Τεχνικά χαρακτηριστικά Ηλεκτρική σύνδεση Τάση 220-240 1~50/60

Κατανάλωση ρεύματος 6A Βαθμός προστασίας IP X5 Κατηγορία προστασίας II Ασφάλεια δικτύου (βραδείας τήξης)10A Σύνδεση νερού Πίεση παροχής 0,2-1,2 MPa Θερμοκρασία προσαγωγής (μέγ.) 40 °C Ποσότητα προσαγωγής (ελάχ.) 7 l/min

Πίεση λειτουργίας 8 MPa Μέγ. επιτρεπόμενη πίεση 11 MPa Παροχή, νερό 5,2 l/min Παροχή, απορρυπαντικό 0,3 l/min Δύναμη οπισθοδρόμησης πιστολέτου

10 N Διαστάσεις και βάρη Μήκος 280 mm Πλάτος 176 mm Ύψος 443 mm Βάρος, έτοιμο για λειτουργία με εξαρτή-

4,7 kg Μετρούμενες τιμές κατά EN 60335-2-79 Κραδασμοί στο χέρι/στο βραχίονα Αβεβαιότητα K <2,5 0,3 m/s

Επιτρεπόμενη στάθμη ηχητικής ισχύος

dB(A) dB(A) Επιτρεπόμενη στάθμη ηχητικής ισχύος

91 dB(A) 80 EL– 9 Δια της παρούσης δηλώνουμε ότι το μηχάνημα που χαρακτηρίζεται παρακάτω, με βάση τη σχεδίαση και την κατασκευή του, υπό τη μορφή που διατίθεται στην αγορά, πληροί στις σχετικές βασικές απαιτήσεις ασφαλείας και υγιεινής των οδηγιών της ΕΚ. Η παρού- σα δήλωση παύει να ισχύει σε περίπτωση τροποποι- ήσεων του μηχανήματος χωρίς προηγούμενη συνεννόηση μαζί μας. Οι υπογράφοντες ενεργούν κατ' εντολή του και με εξουσιοδότηση της διεύθυνσης της επιχείρησης. Υπεύθυνος τεκμηρίωσης: S. Reiser Alfred Karcher GmbH & Co. KG Alfred-Karcher-Str. 28 - 40 71364 Winnenden (Germany) Τηλ.: +49 7195 14-0 Φαξ: +49 7195 14-2212 Δήλωση Συμμόρφωσης των Ε.Κ. Προϊόν: Σύστημα καθαρισμού υψηλής πίε-
