ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ HC100dc SCHEPPACH

ΣυμπιεστήςΜετάφραση του πρωτοτύπου των οδηγιών χρήσης

Εξήγηση των συμβόλων στο προϊόν Η χρήση συμβόλων στο παρόν εγχειρίδιο έχει σκοπό να επιστήσει την προσοχή σας σε ενδεχόμενους κινδύνους. Τα σύμβολα ασφαλείας και οι εξηγήσεις που τα συνοδεύουν πρέπει να κατανοούνται πλήρως. Οι προειδοποιήσεις αυτές καθ' εαυτές δεν αποσοβούν τους κινδύνους και δεν υποκαθιστούν τη λήψη σωστών μέτρων πρόληψης ατυχημάτων. Προειδοποίηση - Για να μειωθεί ο κίνδυνος τραυματισμού, διαβάστε τις οδηγίες χειρισμού. Φοράτε προστασία ακοής. Η επίδραση του θορύβου ενδέχεται να προκαλέσει απώλεια

Φοράτε μάσκα προστασίας από σκόνη. Κατά την επεξεργασία ξύλου και άλλων υλικών μπορεί να προκύψει σκόνη επιβλαβής για την υγεία. Δεν επιτρέπεται η επεξεργασία υλικών που περιέχουν αμίαντο! Φοράτε προστατευτικά γυαλιά. Οι σπινθήρες που παράγονται κατά την εργασία ή τα θραύ- σματα, τα πριονίδια και οι σκόνες που εξέρχονται από τη συσκευή μπορούν να προκαλέ- σουν απώλεια της όρασης. Προειδοποίηση για καυτά εξαρτήματα! Προειδοποίηση για ηλεκτρική τάση! Προειδοποίηση! Η μονάδα είναι τηλεχειριζόμενη και μπορεί να αρχίσει να λειτουργεί χωρίς προειδοποίηση. Προσοχή! Πριν την πρώτη θέση σε λειτουργία ελέγξτε τη στάθμη λαδιού και αντικαταστήστε το πώμα λαδιού! Μη εκθέτετε το μηχάνημα σε βροχή. Η συσκευή επιτρέπεται να εγκαθίσταται, αποθηκεύεται και λειτουργεί μόνο σε ξηρές συνθήκες περιβάλλοντος. Δήλωση της στάθμης ηχητικής ισχύος σε dB Το προϊόν συμμορφώνεται με τις ισχύουσες Ευρωπαϊκές Οδηγίες. Το προϊόν συμμορφώνεται με τις ισχύουσες σερβικές οδηγίες.www.scheppach.com

7. Πριν από τη θέση σε λειτουργία ........................................................................ 252

8. Τοποθέτηση και χειρισμός ................................................................................ 253

9. Ηλεκτρική σύνδεση ............................................................................................ 254

10. Καθαρισμός, συντήρηση και αποθήκευση ....................................................... 254

3. Ταχυσύνδεσμος (ρυθμιζόμενου πεπιεσμένου

4. Μανόμετρο (μπορεί να αναγνωσθεί η ρυθμισμέ-

6. Μανόμετρο (για να διαβάζετε την πίεση ρεζερ-

7. Ταχυσύνδεσμος (μη ρυθμιζόμενου πεπιεσμένου

9. Πέλμα στήριξης (2x)

10. Τάπα αποστράγγισης για το νερό συμπύκνωσης

12. Τάπα αποστράγγισης λαδιού / Γυαλί παρατήρη-

13. Αντλία συμπιεστή

16. Διακόπτης ενεργοποίησης/ απενεργοποίησης

17. Βαλβίδα ασφαλείας

18. Άνοιγμα προσθήκης λαδιού

20. Ροδέλα συναρμογής (τροχού)

21. Ελατηριωτή ροδέλα (τροχού)

22. Παξιμάδι (τροχού)

23. Βίδα (πέλματος στήριξης)

24. Ροδέλα συναρμογής (πέλματος στήριξης)

25. Παξιμάδι (πέλματος στήριξης)

26. Χιτώνιο απόστασης

• 1x υλικά συναρμολόγησης

• 1x οδηγίες χειρισμού

• Ανοίξτε τη συσκευασία και αφαιρέστε προσεκτικά τη συσκευή.

• Απομακρύνετε το υλικό συσκευασίας καθώς και τα ασφαλιστικά συσκευασίας και μεταφοράς (εφόσον

• Ελέγξτε εάν είναι πλήρες το παραδοτέο υλικό.

• Ελέγξτε τη συσκευή και τα αξεσουάρ για τυχόν ζη- μιές κατά τη μεταφορά.

• Φυλάξτε τη συσκευασία κατά το δυνατό μέχρι τη λήξη της εγγύησης.

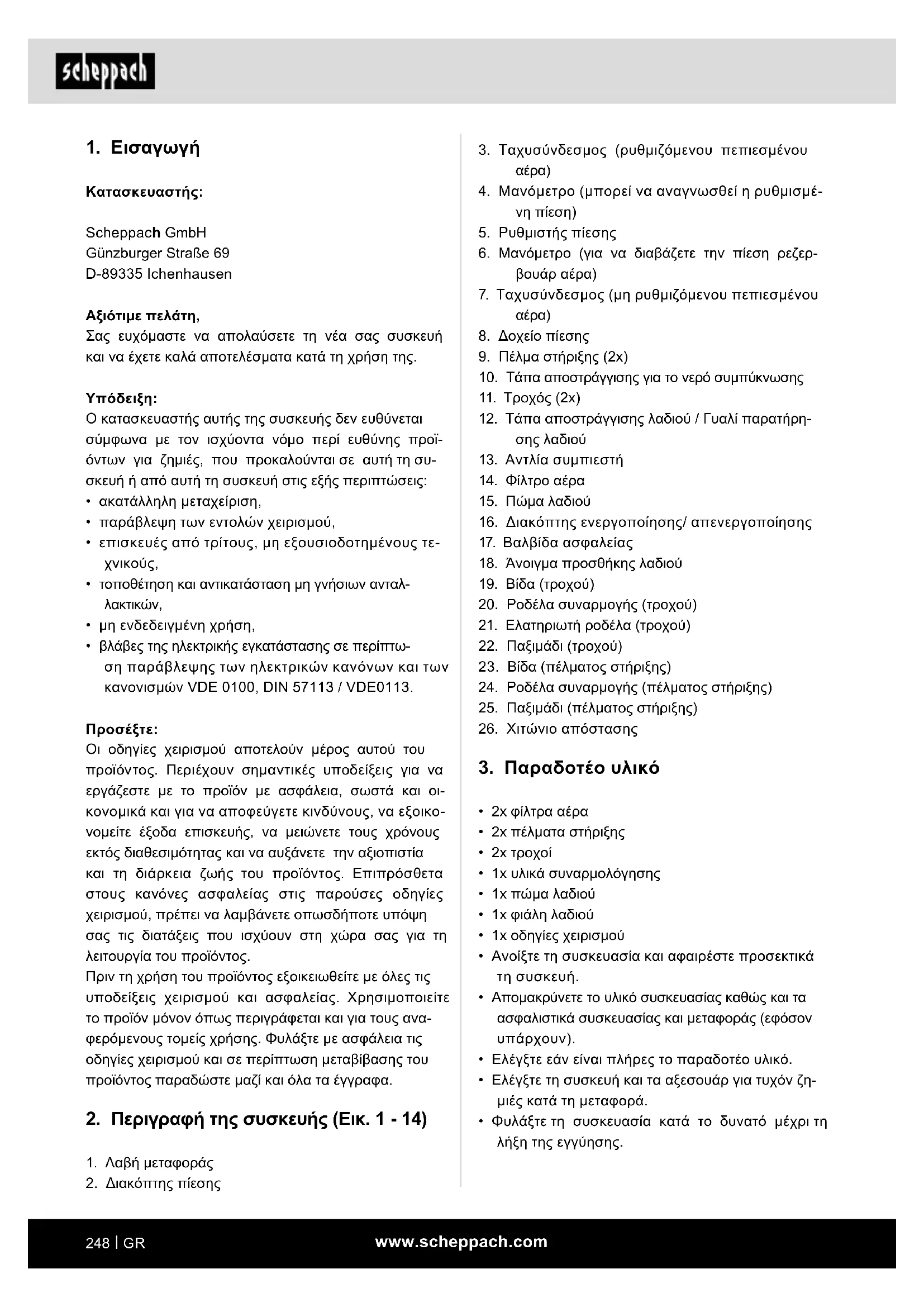

Κατασκευαστής: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Αξιότιμε πελάτη, Σας ευχόμαστε να απολαύσετε τη νέα σας συσκευή και να έχετε καλά αποτελέσματα κατά τη χρήση της.

Ο κατασκευαστής αυτής της συσκευής δεν ευθύνεται σύμφωνα με τον ισχύοντα νόμο περί ευθύνης προϊ- όντων για ζημιές, που προκαλούνται σε αυτή τη συ- σκευή ή από αυτή τη συσκευή στις εξής περιπτώσεις:

• ακατάλληλη μεταχείριση,

• παράβλεψη των εντολών χειρισμού,

• επισκευές από τρίτους, μη εξουσιοδοτημένους τε-

• τοποθέτηση και αντικατάσταση μη γνήσιων ανταλ-

• μη ενδεδειγμένη χρήση,

• βλάβες της ηλεκτρικής εγκατάστασης σε περίπτω- ση παράβλεψης των ηλεκτρικών κανόνων και των κανονισμών VDE 0100, DIN 57113 / VDE0113.

Οι οδηγίες χειρισμού αποτελούν μέρος αυτού του προϊόντος. Περιέχουν σημαντικές υποδείξεις για να εργάζεστε με το προϊόν με ασφάλεια, σωστά και οι- κονομικά και για να αποφεύγετε κινδύνους, να εξοικο- νομείτε έξοδα επισκευής, να μειώνετε τους χρόνους εκτός διαθεσιμότητας και να αυξάνετε την αξιοπιστία και τη διάρκεια ζωής του προϊόντος. Επιπρόσθετα στους κανόνες ασφαλείας στις παρούσες οδηγίες χειρισμού, πρέπει να λαμβάνετε οπωσδήποτε υπόψη σας τις διατάξεις που ισχύουν στη χώρα σας για τη λειτουργία του προϊόντος. Πριν τη χρήση του προϊόντος εξοικειωθείτε με όλες τις υποδείξεις χειρισμού και ασφαλείας. Χρησιμοποιείτε το προϊόν μόνον όπως περιγράφεται και για τους ανα- φερόμενους τομείς χρήσης. Φυλάξτε με ασφάλεια τις οδηγίες χειρισμού και σε περίπτωση μεταβίβασης του προϊόντος παραδώστε μαζί και όλα τα έγγραφα.

2. Περιγραφή της συσκευής (Εικ. 1 - 14)

2. Διακόπτης πίεσηςwww.scheppach.com

Ασφάλεια κατά την εργασία

1. Διατηρείτε την περιοχή εργασίας σας σε τάξη

- Η ακαταστασία στην περιοχή εργασίας μπορεί να έχει ως συνέπεια ατυχήματα.

2. Λαμβάνετε υπόψη τις επιδράσεις από το περι-

- Μη εκθέτετε τα ηλεκτρικά εργαλεία σε βροχή. - Μη χρησιμοποιείτε ηλεκτρικά εργαλεία σε περι- βάλλον με υγρασία ή νερό. Κίνδυνος από ηλε- κτροπληξία! - Φροντίζετε για καλό φωτισμό του χώρου εργασίας. - Μη χρησιμοποιείτε ηλεκτρικά εργαλεία σε περιβάλ- λον όπου υπάρχει κίνδυνος φωτιάς και έκρηξης.

3. Προστατεύετε τον εαυτό σας από ηλεκτροπληξία

- Αποφεύγετε την επαφή του σώματός σας με γει- ωμένα μέρη (π.χ. σωλήνες, σώματα καλοριφέρ, ηλεκτρικές κουζίνες, ψυκτικές συσκευές)

4. Κρατάτε μακριά τα παιδιά!

- Μην αφήνετε άλλα άτομα να αγγίζουν το εργα- λείο και το καλώδιο, κρατάτε τα μακριά από την περιοχή εργασίας.

5. Φυλάσσετε τα μη χρησιμοποιούμενα ηλεκτρικά

- Τα μη χρησιμοποιούμενα ηλεκτρικά εργαλεία πρέπει να αποτίθενται σε ένα μέρος ξηρό, σε θέση που είναι ψηλά ή κλειδωμένη, μακριά από

6. Μην καταπονείτε υπερβολικά το ηλεκτρικό εργα-

- Εργάζεστε καλύτερα και με μεγαλύτερη ασφά- λεια στην προβλεπόμενη περιοχή ισχύος.

7. Φοράτε κατάλληλο ρουχισμό

- Μη φοράτε φαρδιά ρούχα ή κοσμήματα, θα μπο- ρούσαν να πιαστούν από κινητά μέρη. - Σε περίπτωση υπαίθριων εργασιών συνιστώνται λαστιχένια γάντια και αντιολισθητικά υποδήματα. - Αν έχετε μακριά μαλλιά, φοράτε δίχτυ μαλλιών.

8. Μη χρησιμοποιείτε το καλώδιο για σκοπούς για

τους οποίους δεν προορίζεται - Μη χρησιμοποιείτε το καλώδιο, για να τραβήξετε το φις από την πρίζα. Προστατέψτε το καλώδιο από θερμότητα, λάδια και αιχμηρές ακμές.

9. Φροντίζετε με επιμέλεια τα εργαλεία σας

- Διατηρείτε τον συμπιεστή καθαρό, για να εργάζε- στε καλά και με ασφάλεια. - Τηρείτε τους κανονισμούς συντήρησης. - Ελέγχετε τακτικά το καλώδιο σύνδεσης του ηλε- κτρικού εργαλείου, και σε περίπτωση ζημιάς ανα- θέστε την αντικατάστασή του από πιστοποιημέ- νο και εξειδικευμένο τεχνικό. m ΠΡΟΣΟΧΗ! Η συσκευή και τα υλικά συσκευασίας δεν είναι παιδικά παιχνίδια! Τα παιδιά δεν επιτρέπεται να παίζουν με πλαστικές σακούλες, μεμβράνες και μι- κρά εξαρτήματα! Υπάρχει κίνδυνος κατάποσης και

4. Ενδεδειγμένη χρήση

Ο συμπιεστής χρησιμεύει στην παραγωγή πεπιεσμέ- νου αέρα για εργαλεία πεπιεσμένου αέρα που μπο- ρούν να λειτουργήσουν με ποσότητα αέρα έως περ. 294 l/min (π.χ. πιστόλι φουσκώματος ελαστικών, πι- στόλι φυσήματος και πιστόλι βαφής). Ο συμπιεστής επιτρέπεται να λειτουργεί μόνο σε ξη- ρούς και καλά αεριζόμενους εσωτερικούς χώρους. Το μηχάνημα επιτρέπεται να χρησιμοποιείται μόνο όπως προβλέπεται. Κάθε χρήση πέραν αυτής θεω- ρείται μη ενδεδειγμένη. Για ζημιές ή τραυματισμούς οποιουδήποτε είδους προκαλούμενες από αυτή τη χρήση, την ευθύνη φέρει ο χρήστης/χειριστής και όχι ο κατασκευαστής. Έχετε υπόψη σας ότι οι συσκευές μας κανονικά δεν έχουν σχεδιαστεί για εμπορική, βιοτεχνική ή βιομη- χανική χρήση. Δεν αναλαμβάνουμε καμία ευθύνη αν η συσκευή χρησιμοποιηθεί σε εμπορικές, βιοτεχνικές ή βιομηχανικές επιχειρήσεις καθώς και σε παρόμοιες δραστηριότητες.

5. Υποδείξεις ασφαλείας

m Προσοχή! Κατά τη χρήση ηλεκτρικών εργαλείων πρέπει να τηρείτε τα εξής βασικά μέτρα ασφαλείας, για προστασία από ηλεκτροπληξία και από κίνδυνο τραυματισμού και πυρκαγιάς. Διαβάστε όλες αυτές τις υποδείξεις πριν χρησιμοποιήσετε αυτό το ηλεκτρικό εργαλείο και φυλάξτε καλά τις υποδείξεις ασφαλείας. m Προσοχή! Κατά τη χρήση αυτού του συμπιεστή πρέπει να τηρείτε τα εξής βασικά μέτρα ασφαλείας, για προστασία από κίνδυνο ηλεκτροπληξίας, τραυμα- τισμού και πυρκαγιάς. Διαβάστε και λάβετε υπόψη σας αυτές τις υποδείξεις, πριν χρησιμοποιήσετε τη συσκευήwww.scheppach.com

15. Αναθέτετε τις επισκευές του ηλεκτρικού εργαλείου

σε ειδικευμένο ηλεκτρολόγο - Αυτό το ηλεκτρικό εργαλείο συμμορφώνεται με τους σχετικούς κανονισμούς ασφαλείας. Επι- σκευές επιτρέπεται να πραγματοποιούνται μόνο από ειδικευμένο ηλεκτρολόγο με χρήση γνήσιων ανταλλακτικών, διαφορετικά μπορεί να προκύ- ψουν ατυχήματα στον χρήστη.

- Για τη δική σας ασφάλεια, χρησιμοποιείτε μόνο αξεσουάρ και πρόσθετες συσκευές που ορίζονται στις οδηγίες χειρισμού ή τα οποία συνιστά ή ορίζει ο κατασκευαστής. Η χρήση εργαλείων εργασίας ή αξεσουάρ διαφορετικών από αυτά που συνιστώ- νται στις οδηγίες χειρισμού ή στον κατάλογο μπο- ρεί να συνεπάγεται κίνδυνο τραυματισμού σας.

- Κατά τη χρήση του συμπιεστή φοράτε προστα-

18. Αντικατάσταση του καλωδίου σύνδεσης

- Εάν έχει υποστεί ζημιά το καλώδιο σύνδεσης, πρέπει να αντικατασταθεί από τον κατασκευ- αστή ή από ειδικευμένο ηλεκτρολόγο, ώστε να αποφευχθούν τυχόν κίνδυνοι. Κίνδυνος από ηλεκτροπληξία

19. Πλήρωση ελαστικών

- Ελέγχετε την πίεση ελαστικού αμέσως μετά την πλήρωση, χρησιμοποιώντας ένα κατάλληλο μα- νόμετρο, π.χ. σε ένα πρατήριο καυσίμων.

20. Οδικά μεταφερόμενοι συμπιεστές σε λειτουργία

- Προσέχετε ώστε όλοι οι εύκαμπτοι σωλήνες και τα εξαρτήματα σύνδεσης που χρησιμοποιούνται να είναι κατάλληλα για την ανώτατη επιτρεπόμε- νη πίεση του συμπιεστή.

21. Θέση εγκατάστασης

- Εγκαταστήστε τον συμπιεστή πάνω σε μια ορι- ζόντια επιφάνεια.

22. Σε περίπτωση πιέσεων πάνω από τα 7 bar, συνι-

στάται να εξοπλίσετε τους εύκαμπτους σωλήνες τροφοδοσίας με ένα σχοινί ασφαλείας, π.χ. με ένα συρματόσχοινο.

23. Αποφεύγετε τις έντονες καταπονήσεις στο σύστη-

μα γραμμών, χρησιμοποιώντας εύκαμπτες συν- δέσεις εύκαμπτων σωλήνων, για να αποφεύγετε θέσεις τσακίσματος.

24. Χρησιμοποιείτε ένα ρελέ προστασίας από ρεύμα

διαρροής το οποίο έχει ονομαστικό ρεύμα ενεργο- ποίησης 30 mA ή μικρότερο. Η χρήση ενός ρελέ προστασίας από ρεύμα διαρροής μειώνει τον κίν- δυνο ηλεκτροπληξίας. - Ελέγχετε τακτικά τα καλώδια επέκτασης και αντι- καθιστάτε τους αν έχουν υποστεί ζημιά.

10. Αφαιρείτε το φις από την πρίζα

- Σε περίπτωση μη χρησιμοποίησης του ηλεκτρι- κού εργαλείου, πριν τη συντήρηση και κατά την αλλαγή εργαλείων όπως π.χ. λεπίδας πριονιού, τρυπανιού, κοπτικού φρέζας.

11. Να αποφεύγετε αθέλητη έναρξη λειτουργίας

- Βεβαιωθείτε ότι ο διακόπτης είναι απενεργοποιη- μένος κατά τη σύνδεση του φις στην πρίζα.

12. Χρησιμοποιείτε καλώδιο επέκτασης κατάλληλο

για εξωτερικό χώρο - Σε εξωτερικούς χώρους να χρησιμοποιείτε καλώ- διο επέκτασης που είναι εγκεκριμένο και κατάλ- ληλα επισημασμένο για αυτή τη χρήση. - Να χρησιμοποιείτε μπαλαντέζες μόνον αφού έχε- τε ξετυλίξει πλήρως το καλώδιο.

13. Να είστε πάντα προσεκτικοί

- Προσέχετε κάθε σας ενέργεια. Να εκτελείτε τις εργασίες βάσει της λογικής. Μη χρησιμοποιείτε το ηλεκτρικό εργαλείο όταν δεν έχετε αυτοσυγκέ-

14. Ελέγξτε το ηλεκτρικό εργαλείο για τυχόν ζημιές

- Πριν την περαιτέρω χρήση του ηλεκτρικού εργα- λείου πρέπει να εξεταστούν οι προστατευτικές διατάξεις ή τα μέρη που έχουν ελαφρές ζημιές, για την άψογη και ενδεδειγμένη λειτουργία τους. - Ελέγξτε ότι λειτουργούν απρόσκοπτα και δεν κολλάνε τα κινούμενα μέρη, ή αν υπάρχουν εξαρ- τήματα που έχουν υποστεί ζημιά. Όλα τα εξαρ- τήματα πρέπει να είναι σωστά εγκατεστημένα και να εκπληρώνουν όλες τις προϋποθέσεις για να εξασφαλίζεται η απρόσκοπτη λειτουργία του ηλεκτρικού εργαλείου. - Προστατευτικές διατάξεις και εξαρτήματα που έχουν υποστεί ζημιά πρέπει να επισκευάζονται ή να αντικαθίστανται όπως προβλέπεται από ένα αναγνωρισμένο και εξειδικευμένο συνεργείο, εφόσον δεν αναφέρεται κάτι διαφορετικό στις οδηγίες χειρισμού. - Οι διακόπτες που έχουν υποστεί ζημιά πρέπει να αντικαθίστανται από ένα συνεργείο εξυπηρέτη- σης πελατών. - Μη χρησιμοποιείτε καλώδια σύνδεσης που πα- ρουσιάζουν βλάβη ή ζημιά. - Μη χρησιμοποιείτε ηλεκτρικά εργαλεία στα οποία δεν είναι δυνατή η ενεργοποίηση και η απενεργο- ποίηση του διακόπτη.www.scheppach.com

Υποδείξεις ασφαλείας κατά τη χρήση προσαρτη- μένων συσκευών ψεκασμού τύπου πίδακα ή λε- πτών σταγονιδίων (π.χ. ψεκασμού χρωμάτων):

• Κατά την πλήρωση, κρατάτε την προσαρτημένη συ- σκευή ψεκασμού μακριά από τον συμπιεστή, για να μην έρθει υγρό σε επαφή με τον συμπιεστή.

• Ποτέ μην ψεκάζετε με την προσαρτημένη συσκευή ψεκασμού (π.χ. ψεκασμού χρωμάτων) προς την κατεύθυνση του συμπιεστή. Η υγρασία μπορεί να προκαλέσει κινδύνους από το ηλεκτρικό ρεύμα!

• Μη χρησιμοποιείτε με τον εξοπλισμό βαφές ή δια- λυτικά με σημείο ανάφλεξης μικρότερο των 55 °C. Κίνδυνος έκρηξης!

• Μη θερμαίνετε βαφές και διαλυτικά. Κίνδυνος έκρη-

• Αν με τον εξοπλισμό χρησιμοποιούνται υγρά επι- βλαβή για την υγεία, απαιτούνται για προστασία συσκευές φιλτραρίσματος (μάσκες προσώπου). Επίσης λαμβάνετε υπόψη σας και τις πληροφορίες για μέτρα προστασίας που αναφέρονται από τους κατασκευαστές τέτοιων ουσιών.

• Πρέπει να λαμβάνετε υπόψη σας τα στοιχεία και τις σημάνσεις που βρίσκονται πάνω στις συσκευασίες των υλικών που χρησιμοποιούνται με τον εξοπλι- σμό. Αν χρειάζεται πρέπει να λαμβάνονται πρόσθε- τα μέτρα προστασίας, και ειδικά να χρησιμοποιείται κατάλληλος ρουχισμός και μάσκες.

• Κατά τη διάρκεια της διαδικασίας ψεκασμού καθώς και στον χώρο εργασίας δεν επιτρέπεται το κάπνι- σμα. Κίνδυνος έκρηξης! Ακόμα και οι αναθυμιάσεις των χρωμάτων είναι εύφλεκτες.

• Δεν επιτρέπεται να υπάρχουν ή να χρησιμοποιού- νται τζάκια και εστίες μαγειρέματος, γυμνή φλόγα ή μηχανήματα που παράγουν σπινθήρες.

• Δεν επιτρέπεται η φύλαξη ή κατανάλωση τροφίμων και ποτών στον χώρο εργασίας. Οι αναθυμιάσεις των χρωμάτων είναι επιβλαβείς για την υγεία.

• Ο χώρος εργασίας πρέπει να είναι μεγαλύτερος από 30 m³ και πρέπει να διασφαλίζεται επαρκής εναλλαγή του αέρα κατά τον ψεκασμό και το στέ-

• Μην ψεκάζετε αντίθετα στον άνεμο. Κατά τον ψεκα- σμό αναφλέξιμων ή επικίνδυνων υλικών λαμβάνετε οπωσδήποτε υπόψη σας τους κανονισμούς των το- πικών αστυνομικών αρχών.

• Μη χρησιμοποιείτε σε συνδυασμό με τον εύκαμπτο σωλήνα πίεσης από PVC μέσα όπως νέφτι, βουτυ- λική αλκοόλη και μεθυλενοχλωρίδιο. Αυτά τα μέσα καταστρέφουν τον εύκαμπτο σωλήνα πίεσης. m ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Αυτό το ηλεκτρικό εργαλείο παράγει ένα ηλεκτρομαγνητικό πεδίο κατά τη διάρ- κεια της λειτουργίας του. Αυτό το πεδίο υπό ορισμένες περιστάσεις μπορεί να επηρεάσει ενεργά ή παθητικά ιατρικά εμφυτεύματα. Για να μειώσετε τον κίνδυνο σο- βαρών ή θανατηφόρων τραυματισμών, συνιστούμε σε άτομα με ιατρικά εμφυτεύματα να συμβουλεύονται το γιατρό τους και τον κατασκευαστή του ιατρικού εμφυ- τεύματος, πριν το χειρισμό του ηλεκτρικού εργαλείου. ΠΡΟΣΘΕΤΕΣ ΥΠΟΔΕΙΞΕΙΣ ΑΣΦΑΛΕΙΑΣ Λαμβάνετε υπόψη σας τις αντίστοιχες Οδηγίες χρήσης των εκάστοτε εργαλείων πεπιεσμένου αέ- ρα / προσαρτημένων συσκευών πεπιεσμένου αέ- ρα! Πρέπει επιπλέον να λαμβάνονται υπόψη οι παρα- κάτω γενικές υποδείξεις: Υποδείξεις ασφαλείας για την εργασία με πεπιε- σμένο αέρα και πιστόλια φυσήματος

• Προσέχετε για επαρκή απόσταση από το προϊόν, ωστόσο τουλάχ. 2,50 m, και κρατάτε μακριά από τον συμπιεστή τα εργαλεία πεπιεσμένου αέρα / τις προσαρτημένες συσκευές πεπιεσμένου αέρα κατά τη διάρκεια της λειτουργίας τους.

• Η αντλία συμπιεστή και οι αγωγοί φθάνουν σε υψη- λή θερμοκρασία κατά τη λειτουργία. Οι επαφές με αυτά τα στοιχεία επιφέρουν εγκαύματα.

• Ο αέρας που αναρροφάται από τον συμπιεστή πρέ- πει να διατηρείται απαλλαγμένος από προσμίξεις ουσιών που μπορούν στην αντλία συμπιεστή να επιφέρουν φωτιές ή εκρήξεις.

• Κατά το άνοιγμα της σύνδεσης εύκαμπτου σωλήνα κρατάτε σταθερά με το χέρι το εξάρτημα σύνδεσης στον εύκαμπτο σωλήνα.

• Έτσι αποφεύγετε τραυματισμούς από τυχόν πλατά- γισμα του εύκαμπτου σωλήνα.

• Φοράτε προστατευτικά γυαλιά και μάσκα προστα- σίας της αναπνοής κατά τις εργασίες με το πιστόλι πεπιεσμένου αέρα. Οι σκόνες είναι επιβλαβείς για την υγεία! Υπάρχει πιθανότητα πρόκλησης τραυμα- τισμών από ξένα σώματα και σώματα που παρασύ- ρονται από το φύσημα.

• Μη φυσάτε με το πιστόλι φυσήματος προς άτομα ή ρουχισμό που έχει φορεθεί στο σώμα. Κίνδυνος τραυματισμού!www.scheppach.com

Οι τιμές εκπομπών θορύβου προσδιορίστηκαν βάσει του προτύπου EN ISO 3744. Φοράτε προστασία ακοής. Η επίδραση του θορύβου ενδέχεται να προκαλέσει απώλεια ακοής. m Προειδοποίηση: Ο θόρυβος μπορεί να έχει σο- βαρές επιπτώσεις στην υγεία σας. Αν ο θόρυβος του μηχανήματος υπερβαίνει τα 85 dB, φοράτε κατάλληλη προστασία ακοής. Στάθμη ηχητικής ισχύος

96 dB Στάθμη ηχητικής πίεσης L

71 dB Αβεβαιότητα K wA/pA 2,03 dB

7. Πριν από τη θέση σε λειτουργία

• Βεβαιωθείτε πριν από τη σύνδεση ότι συμφωνούν τα στοιχεία στην πινακίδα τύπου με τα στοιχεία του δικτύου τροφοδοσίας.

• Πριν τη πρώτη θέση σε λειτουργία απομακρύνετε το πώμα μεταφοράς (B) και γεμίστε το περίβλημα αντλίας συμπιεστή με λάδι, όπως περιγράφεται στο σημείο 8.4.

• Ελέγξτε τη συσκευή για ζημίες κατά τη μεταφορά. Αναφέρετε τυχόν ζημίες άμεσα στη μεταφορική εταιρεία που παρέδωσε τον συμπιεστή.

• Η εγκατάσταση του συμπιεστή πρέπει να γίνει κο- ντά στον εξοπλισμό κατανάλωσης του αέρα.

• Πρέπει να αποφεύγετε μεγάλου μήκους αγωγούς αέρα και μεγάλου μήκους καλώδια τροφοδοσίας (καλώδιο επέκτασης).

• Προσέχετε ο αναρροφούμενος αέρας να είναι ξηρός και απαλλαγμένος από σκόνη.

• Μην εγκαταστήσετε τον συμπιεστή σε χώρο με υγρασία ή νερό.

• Η λειτουργία του συμπιεστή επιτρέπεται μόνο σε κατάλληλους χώρους (καλά αεριζόμενους, θερμο- κρασία περιβάλλοντος +5 °C έως 40 °C). Στον χώρο δεν επιτρέπεται να υπάρχουν σκόνες, οξέα, ατμοί, εκρηκτικά ή εύφλεκτα αέρια.

• Ο συμπιεστής είναι κατάλληλος για χρήση σε ξη- ρούς χώρους. Δεν επιτρέπεται η χρήση σε περιοχές όπου γίνεται χρήση ψεκαζόμενου νερού.

• Πριν τη θέση σε λειτουργία πρέπει να ελέγξετε τη στάθμη λαδιού μέσα στην αντλία συμπιεστή.

• Ο συμπιεστής επιτρέπεται να χρησιμοποιείται σε εξωτερικούς χώρους μόνο σύντομα, σε ξηρές συν- θήκες περιβάλλοντος.

• Η περιοχή εργασίας πρέπει να είναι διαχωρισμένη από τον συμπιεστή, ώστε αυτός να μην μπορεί να έρθει σε άμεση επαφή με το υλικό εργασίας. Λειτουργία δοχείων πίεσης

• Όποιος χρησιμοποιεί δοχείο πίεσης πρέπει να το διατηρεί σε κανονική κατάσταση, να το χρησιμοποι- εί κανονικά, να το επιτηρεί, να πραγματοποιεί χω- ρίς καθυστέρηση τις αναγκαίες εργασίες σέρβις και επισκευών, και να λαμβάνει τα απαιτούμενα μέτρα ασφαλείας ανάλογα με τις εκάστοτε περιστάσεις.

• Οι αρχές εποπτείας μπορούν σε μεμονωμένες πε- ριπτώσεις να διατάξουν απαιτούμενα μέτρα επιτή-

• Ένα δοχείο πίεσης δεν επιτρέπεται να χρησιμο- ποιείται αν παρουσιάζει ελλείψεις από τις οποίες μπορεί να τεθούν σε κίνδυνο οι απασχολούμενοι ή τρίτα άτομα.

• Ελέγχετε το δοχείο πίεσης για σκουριά και ζημιές πριν από κάθε λειτουργία. Δεν επιτρέπεται η λει- τουργία του συμπιεστή με δοχείο πίεσης που έχει υποστεί ζημιά ή έχει σκουριά. Σε περίπτωση που διαπιστώσετε ζημιές, απευθυνθείτε στο συνεργείο εξυπηρέτησης πελατών. Φυλάξτε προσεκτικά τις υποδείξεις ασφαλείας.

6. Τεχνικά χαρακτηριστικά

Σύνδεση ρεύματος 230 V / 50 Hz Ισχύς κινητήρα 2200 W Τρόπος λειτουργίας S1 Αριθμός στροφών συμπιεστή 2850 min

Όγκος δοχείου πίεσης (σε λίτρα) 100 Πίεση λειτουργίας περ. 8 bar Θεωρ. ισχύς αναρρόφησης περ. 412 l/min Θεωρ. ισχύς εξόδου περ. 294 l/min Βαθμός προστασίας IPX2 Βάρος συσκευής περ. 52 kg Λάδι (15W 40) περ. 0,25 l Μέγ. υψόμετρο εγκατάστασης (από την επιφάνεια της θάλασ-

1000 m Με την επιφύλαξη τεχνικών τροποποιήσεων!www.scheppach.com

• Σε χαμηλές θερμοκρασίες κάτω από τους +5 °C η έναρξη λειτουργίας του κινητήρα κινδυνεύει από δυσκολία κίνησης.

8.6 Διακόπτης ενεργοποίησης/ απενεργοποίη-

• Για να ενεργοποιήσετε τον συμπιεστή τραβήξτε προς τα πάνω τον διακόπτη ενεργοποίησης/ απε- νεργοποίησης (16). Για την απενεργοποίηση πιέ- στε τον διακόπτη ενεργοποίησης/ απενεργοποίη- σης προς τα κάτω.

8.7 Ρύθμιση πίεσης: (Εικ. 1, 3)

• Με τον ρυθμιστή πίεσης (5) ρυθμίζεται η πίεση που φαίνεται στο μανόμετρο (4).

• Η λήψη της ρυθμισμένης πίεσης είναι εφικτή μέσω του ταχυσυνδέσμου (3).

• Στο μανόμετρο (6) μπορείτε να διαβάσετε την πίεση ρεζερβουάρ αέρα.

• Η λήψη της πίεσης ρεζερβουάρ αέρα είναι εφικτή μέσω του ταχυσυνδέσμου (7).

8.8 Ρύθμιση του διακόπτη πίεσης (Εικ. 1)

• Ο διακόπτης πίεσης (2) έχει ρυθμιστεί από το εργο- στάσιο. Πίεση ενεργοποίησης περ. 6 bar Πίεση απενεργοποίησης περ. 8 bar

8.9 Θερμικός διακόπτης προστασίας

Ο θερμικός διακόπτης προστασίας είναι ενσωματωμέ- νος στη συσκευή. Σε περίπτωση που ενεργοποιηθεί ο θερμικός διακό- πτης προστασίας, προχωρήστε ως εξής:

• Αποσυνδέστε το φις ρευματοληψίας από την πρίζα.

• Περιμένετε περίπου δύο έως τρία λεπτά.

• Συνδέστε πάλι τη συσκευή στην πρίζα.

• Αν δεν ξεκινήσει η συσκευή, επαναλάβετε τη δια-

• Αν και πάλι δεν ξεκινήσει η συσκευή, απενεργοποι- ήστε τη συσκευή με τον διακόπτη ενεργοποίησης/ απενεργοποίησης (16) και ενεργοποιήστε την πάλι.

• Αν έχετε ακολουθήσει όλα τα παραπάνω βήματα και ωστόσο η συσκευή δεν λειτουργεί, επικοινωνήστε με το σέρβις μας.

• Ο συμπιεστής πρέπει να διατηρείται πάντα στεγνός και δεν επιτρέπεται να παραμένει σε υπαίθριο χώρο μετά την εργασία.

8. Τοποθέτηση και χειρισμός

Πριν από τη θέση σε λειτουργία, συναρμολογήστε οπωσδήποτε πλήρως τη συσκευή! Για την εγκατάσταση χρειάζεστε:

• 2x γερμανικό κλειδί 19 mm (δεν περιλαμβάνεται στο παραδοτέο υλικό)

• 2x γερμανικό κλειδί 14 mm (δεν περιλαμβάνεται στο παραδοτέο υλικό)

8.1 Εγκατάσταση των τροχών (Εικ. 5)

• Εγκαταστήστε τους παρεχόμενους τροχούς (11) όπως δείχνει η εικόνα.

8.2 Εγκατάσταση του πέλματος στήριξης (2x)

• Εγκαταστήστε το παρεχόμενο πέλμα στήριξης (2x) όπως δείχνει η εικόνα.

8.3 Εγκατάσταση του φίλτρου αέρα (2x) (Εικ. 7, 8)

• Αφαιρέστε το πώμα μεταφοράς (A) και βιδώστε κα- λά το φίλτρο αέρα (14) στη συσκευή.

8.4 Αντικατάσταση του καπακιού μεταφοράς (B)

• Αφαιρέστε το καπάκι μεταφοράς (B) του ανοίγμα- τος πλήρωσης λαδιού (18).

• Προσθέστε το παρεχόμενο λάδι συμπιεστή στο περίβλημα αντλίας συμπιεστή και τοποθετήστε το παρεχόμενο πώμα λαδιού (15) στο άνοιγμα πλή- ρωσης λαδιού (18).

8.5 Σύνδεση ρεύματος

• Ο συμπιεστής διαθέτει ένα καλώδιο ρεύματος δι- κτύου με φις σούκο. Μπορεί να συνδεθεί σε οποια- δήποτε πρίζα σούκο 230 V~ 50 Hz που προστατεύ- εται με ασφάλεια 16 A.

• Πριν τη θέση σε λειτουργία, προσέξτε η τάση δικτύ- ου ρεύματος να συμφωνεί με την τάση λειτουργίας και με την ισχύ του μηχανήματος που αναφέρονται στην πινακίδα στοιχείων.

• Τα μεγάλου μήκους καλώδια τροφοδοσίας, καθώς και επεκτάσεις, μπαλαντέζες κλπ. προκαλούν πτώ- ση τάσης και μπορεί να εμποδίσουν την έναρξη λει- τουργίας του κινητήρα.www.scheppach.com

Μοτέρ εναλλασσόμενου ρεύματος:

• Η τάση δικτύου ρεύματος πρέπει να είναι 230 V~.

• Τα καλώδια επέκτασης μήκους έως 25 m πρέπει να έχουν διατομή 1,5 τετραγωνικού χιλιοστού. Συνδέσεις και επισκευές του ηλεκτρικού εξοπλισμού επιτρέπεται να γίνονται μόνο από ειδικευμένο ηλε-

Σε περίπτωση ερωτήσεων, αναφέρετε τα εξής στοι-

• Τύπος ρεύματος του κινητήρα

• Στοιχεία της πινακίδας τύπου του μηχανήματος

• Στοιχεία της πινακίδας τύπου του κινητήρα

10. Καθαρισμός, συντήρηση και απο-

m Προσοχή! Πριν από οποιαδήποτε εργασία καθαρισμού και συ- ντήρησης αποσυνδέετε το φις ρευματοληψίας από την πρίζα! Κίνδυνος τραυματισμού από ηλεκτροπληξία! m Προσοχή! Περιμένετε να έχει κρυώσει πλήρως η συσκευή! Κίν- δυνος εγκαύματος! m Προσοχή! Πριν από οποιαδήποτε εργασία καθαρισμού και συ- ντήρησης πρέπει να απαλλάξετε τη συσκευή από πίε- ση! Κίνδυνος τραυματισμού!

• Διατηρείτε τη συσκευή όσο το δυνατόν πιο απαλ- λαγμένη από σκόνη και ακαθαρσίες. Σκουπίστε τη συσκευή με ένα καθαρό πανί ή φυσήξτε την με πε- πιεσμένο αέρα χαμηλής πίεσης.

• Συνιστούμε να καθαρίζετε τη συσκευή άμεσα μετά από κάθε χρήση.

• Καθαρίζετε τη συσκευή τακτικά με ένα ελαφρά υγρό πανί και λίγο μαλακό σαπούνι. Μη χρησιμοποιεί- τε καθαριστικά ή διαλυτικά, γιατί θα μπορούσαν να προσβάλουν τα πλαστικά μέρη της συσκευής. Προσέχετε να μην μπορέσει να εισχωρήσει νερό στο εσωτερικό της συσκευής.

• Ο εύκαμπτος σωλήνας και τα εργαλεία ψεκασμού πρέπει να αποσυνδεθούν πριν τον καθαρισμό του συμπιεστή. Ο συμπιεστής δεν επιτρέπεται να κα- θαρίζεται με νερό, διαλυτικά κλπ.

9. Ηλεκτρική σύνδεση

Ο εγκατεστημένος ηλεκτροκινητήρας έχει συνδε- θεί ώστε να είναι έτοιμος για λειτουργία. Η σύν- δεση συμμορφώνεται με τις ισχύουσες διατάξεις VDE και DIN. Η σύνδεση στο ηλεκτρικό δίκτυο από την πλευρά του πελάτη καθώς και το καλώδιο επέ- κτασης που χρησιμοποιείται πρέπει να συμμορ- φώνονται με αυτές τις προδιαγραφές. Κατά την εργασία με προσαρτημένες συσκευές ψε- κασμού είτε πίδακα είτε λεπτών σταγονιδίων καθώς και για την προσωρινή χρήση σε υπαίθριο χώρο, η συσκευή πρέπει απαραίτητα να συνδέεται μέσω ενός ρελέ προστασίας από ρεύμα διαρροής το οποίο έχει ονομαστικό ρεύμα ενεργοποίησης 30 mA ή μικρότερο. Σημαντικές υποδείξεις Σε περίπτωση υπερφόρτωσης του κινητήρα, διακό- πτεται αυτόματα η λειτουργία του. Μετά από κάποιο χρόνο ψύξης (μεταβλητής διάρκειας) ο κινητήρας μπορεί να ενεργοποιηθεί πάλι. Ζημιά στο καλώδιο ηλεκτρικής σύνδεσης. Στα καλώδια σύνδεσης συχνά προκύπτουν ζημιές στη

Οι σχετικές αιτίες μπορεί να είναι:

• σημεία πίεσης, όταν καλώδια σύνδεσης περνούν μέσα από διάκενα παραθύρου ή πόρτας.

• θέσεις τσακίσματος λόγω ακατάλληλης στερέωσης ή διέλευσης του καλωδίου σύνδεσης.

• σημεία κοψίματος λόγω διέλευσης τροχήλατων αντικειμένων επάνω από το καλώδιο σύνδεσης.

• ζημιές στη μόνωση λόγω τραβήγματος του φις από

• ρωγμές λόγω γήρανσης της μόνωσης. Καλώδια ηλεκτρικής σύνδεσης με τέτοιες ζημιές δεν επιτρέπεται να χρησιμοποιηθούν και λόγω των ζημι- ών στη μόνωση αποτελούν κίνδυνο για τη ζωή. Ελέγχετε τακτικά τα καλώδια ηλεκτρικής σύνδεσης για τυχόν ζημιές. Προσέχετε ώστε κατά τον έλεγχο το καλώδιο σύνδεσης να μην είναι συνδεδεμένο στο δί- κτυο ρεύματος. Τα καλώδια σύνδεσης πρέπει να συμ- μορφώνονται με τις ισχύουσες διατάξεις VDE και DIN. Χρησιμοποιείτε μόνο καλώδια σύνδεσης με χαρακτη- ρισμό "H05VV-F". Είναι υποχρεωτικό να είναι τυπωμένη η ονομασία τύ- που πάνω στο καλώδιο σύνδεσης.www.scheppach.com

Η στάθμη λαδιού πρέπει να είναι ανάμεσα στις ενδεί- ξεις MAX και MIN στον υαλοδείκτη στάθμης λαδιού (12). Αλλαγή λαδιού: Συνιστώμενο λάδι: SAE 15W 40 ή ισο-

Το λάδι πρώτης πλήρωσης πρέπει να αλλαχτεί μετά από 10 ώρες λειτουργίας. Στη συνέχεια πρέπει κάθε 50 ώρες λειτουργίας να αποστραγγίζεται το λάδι και να προστίθεται νέο.

10.5 Αλλαγή λαδιού (Εικ. 1, 10, 11)

Απενεργοποιήστε τον κινητήρα και αποσυνδέστε το φις ρευματοληψίας από την πρίζα. Αφαιρέστε το πώμα λαδιού (15). Αφού έχει εκτονωθεί τυχόν υπάρ- χουσα πίεση αέρα, μπορείτε να ξεβιδώσετε την τάπα αποστράγγισης λαδιού (12) στην αντλία συμπιεστή (13). Για να μην τρέξει ανεξέλεγκτα το λάδι, κρατήστε από κάτω ένα μικρό έλασμα εκτροπής του λαδιού και συλ- λέξτε το λάδι σε ένα δοχείο. Αν δεν τρέξει έξω όλο το λάδι, συνιστούμε να γείρετε λίγο τον συμπιεστή. Αφού έχει τρέξει έξω το λάδι, τοποθετήστε πάλι την τάπα αποστράγγισης λαδιού (12). Απορρίψτε το χρησιμοποιημένο λάδι σε μια κατάλλη- λη θέση συλλογής μεταχειρισμένου λαδιού. Για να προσθέσετε τη σωστή ποσότητα λαδιού, προ- σέξτε να είναι τοποθετημένος ο συμπιεστής σε μια οριζόντια επιφάνεια. Προσθέστε το νέο λάδι στο άνοιγμα πλήρωσης λαδιού (18), μέχρι η στάθμη λα- διού να φθάσει στη μέγιστη επιτρεπόμενη. Αυτή επισημαίνεται από μια κόκκινη κουκκίδα στο γυαλί παρατήρησης λαδιού (12) (Εικ. 11). Ποτέ μην υπερβαί- νετε τη μέγιστη ποσότητα πλήρωσης. Η υπερβολική πλήρωση μπορεί να έχει σαν συνέπεια ζημιά στη συσκευή. Εισάγετε πάλι το πώμα λαδιού (15) στο άνοιγμα πλήρωσης λαδιού (18).

10.6 Καθαρισμός του φίλτρου αναρρόφησης

(Εικ. 3, 12, 13) Το φίλτρο αναρρόφησης αποτρέπει την εισρόφηση σκόνης και ακαθαρσιών. Αυτό το φίλτρο είναι απα- ραίτητο να καθαρίζεται τουλάχιστον κάθε 300 ώρες λειτουργίας. Ένα φραγμένο φίλτρο αναρρόφησης μει- ώνει σημαντικά την ισχύ του συμπιεστή. Αφαιρέστε το φίλτρο αναρρόφησης (2x) ανοίγοντας τη βίδα (E). Αφαιρέστε στη συνέχεια το καπάκι φίλτρου (D). Τώρα μπορείτε να αφαιρέσετε το φίλτρο αέρα (F).

10.2 Συντήρηση του δοχείου πίεσης (Εικ. 1)

m Προσοχή! Για να διατηρείται συνεχώς η καλή κατάσταση του δοχείου πίεσης (8) πρέπει μετά από κάθε λειτουρ- γία να αδειάζετε το νερό συμπύκνωσης ανοίγο- ντας την τάπα αποστράγγισης (10). Προηγουμένως ελευθερώστε την πίεση ρεζερβουάρ αέρα (βλ. 10.7.1). Η τάπα αποστράγγισης ανοίγει με περιστροφή της αριστερόστροφα (όπως φαίνεται από την κάτω πλευ- ρά του συμπιεστή προς τη βίδα), ώστε να μπορεί να τρέξει όλο το νερό συμπύκνωσης έξω από το δοχείο πίεσης. Κατόπιν κλείστε πάλι την τάπα αποστράγγι- σης (περιστρέφοντάς τη δεξιόστροφα). Ελέγχετε το δοχείο πίεσης για σκουριά και ζημιές πριν από κάθε λειτουργία. Δεν επιτρέπεται η λειτουργία του συμπιεστή με δοχείο πίεσης που έχει υποστεί ζημιά ή έχει σκουριά. Σε πε- ρίπτωση που διαπιστώσετε ζημιές, απευθυνθείτε στο συνεργείο εξυπηρέτησης πελατών. m Προσοχή! Το νερό συμπύκνωσης από το δοχείο πίεσης περιέ- χει κατάλοιπα λαδιού. Απορρίψτε το νερό συμπύκνω- σης με τρόπο φιλικό προς το περιβάλλον σε κατάλλη- λη θέση συλλογής.

10.3 Βαλβίδα ασφαλείας (Εικ. 1, 3)

Η βαλβίδα ασφαλείας (17) έχει ρυθμιστεί στη μέγιστη επιτρεπόμενη πίεση του δοχείου πίεσης. Δεν επιτρέ- πεται να αλλάξετε τη ρύθμιση της βαλβίδας ασφαλείας ή να αφαιρέσετε την ασφάλεια σύνδεσης (17.2) ανάμε- σα στο παξιμάδι εξόδου (17.1) και το καπάκι του (17.3). Για να λειτουργήσει σωστά η βαλβίδα ασφαλείας σε περίπτωση ανάγκης, πρέπει να ενεργοποιείται κάθε 30 ώρες λειτουργίας και τουλάχιστον 3 φορές το έτος. Περιστρέψτε το διάτρητο παξιμάδι εξόδου (17.1) αρι- στερόστροφα για να ανοίξει και κατόπιν τραβήξτε με το χέρι το στέλεχος της βαλβίδας πάνω από το διάτρητο παξιμάδι εξόδου (17.1) προς τα έξω, για να ανοίξετε την έξοδο της βαλβίδας ασφαλείας. Τότε η βαλβίδα επιτρέ- πει την έξοδο αέρα με χαρακτηριστικό ήχο. Κατόπιν σφίξτε πάλι το παξιμάδι εξόδου περιστρέφοντάς το δεξιόστροφα.

10.4 Τακτικός έλεγχος της στάθμης λαδιού (Εικ. 11)

Τοποθετήστε τον συμπιεστή σε μια επίπεδη, οριζόντια επιφάνεια.www.scheppach.com

Υποδείξεις σχετικά με το νόμο περί ηλεκτρικού και ηλεκτρονικού εξοπλισμού (ElektroG) Τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού δεν πρέπει να απορρίπτονται στα οικιακά απορρίμματα, αλλά να συλλέ- γονται ή να απορρίπτονται ξεχωριστά!

• Οι χρησιμοποιημένες μπαταρίες ή επαναφορτιζό- μενες μπαταρίες που δεν είναι σταθερά εγκατεστη- μένες στην παλαιά συσκευή, πρέπει πριν την παρά- δοσή τους να αφαιρούνται χωρίς να καταστραφούν! Η απόρριψή τους ρυθμίζεται από τον νόμο σχετικά με μπαταρίες.

• Οι ιδιοκτήτες ή χρήστες παλαιού ηλεκτρικού και ηλεκτρονικού εξοπλισμού υποχρεούνται από τη νομοθεσία να τον επιστρέφουν μετά το τέλος της ωφέλιμης ζωής του.

• Ο τελικός χρήστης φέρει ο ίδιος την ευθύνη για τη διαγραφή των προσωπικών δεδομένων του από την προς απόρριψη παλαιά συσκευή!

• Το σύμβολο διαγραμμένου κάδου απορριμμάτων σημαίνει ότι τα απόβλητα ηλεκτρικού και ηλεκτρονι- κού εξοπλισμού δεν επιτρέπεται να απορρίπτονται στα οικιακά απορρίμματα.

• Τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλι- σμού μπορούν να παραδίδονται χωρίς χρέωση στις εξής θέσεις: - Δημόσιες θέσεις απόρριψης ή θέσεις συλλογής (π.χ. θέσεις που έχουν ορίσει οι δημοτικές αρχές) - Σημεία πώλησης ηλεκτρικού εξοπλισμού (είτε φυσικά καταστήματα είτε online) εφόσον οι έμπο- ροι έχουν την υποχρέωση παραλαβής τους ή προσφέρουν αυτή την υπηρεσία εθελοντικά. - Έως τρεις παλαιές ηλεκτρικές συσκευές ανά είδος συσκευής, με μήκος ακμής έως 25 εκατο- στών μπορείτε να τις παραδώσετε στον κατα- σκευαστή, χωρίς χρέωση και χωρίς προηγούμε- νη αγορά νέας συσκευής, ή να τις παραδώσετε σε άλλη εξουσιοδοτημένη θέση συλλογής στην περιοχή σας. - Περαιτέρω συμπληρωματικούς όρους παραλα- βής του κατασκευαστή και του διανομέα μπορείτε να πληροφορηθείτε από το εκάστοτε τμήμα εξυ- πηρέτησης πελατών.

• Σε περίπτωση παράδοσης μιας νέας ηλεκτρικής συσκευής από τον κατασκευαστή σε μια ιδιωτική οικία, αυτός μπορεί να φροντίσει για τη δωρεάν πα- ραλαβή της παλαιάς ηλεκτρικής συσκευής, κατόπιν ζήτησης από τον τελικό χρήστη. Για τον σκοπό αυτό επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών του κατασκευαστή. Χτυπήστε προσεκτικά το φίλτρο αέρα, το καπάκι φίλ- τρου και το περίβλημα φίλτρου, για να απομακρύνετε τυχόν ρύπους. Αυτά τα δομικά μέρη πρέπει κατόπιν να τα φυσήξετε με πεπιεσμένο αέρα (περ. 3 bar) και να τα εγκαταστή- σετε πάλι με την αντίστροφη σειρά ενεργειών.

m Προσοχή! Αποσυνδέστε το φις ρευματοληψίας από την πρίζα και εξαερώστε τη συσκευή και όλα τα συνδεδεμένα εργαλεία πεπιεσμένου αέρα. Σταματήστε τη λειτουρ- γία του συμπιεστή με τρόπο ώστε να μην μπορεί να τεθεί σε λειτουργία από μη εξουσιοδοτημένα άτομα. m Προσοχή! Η φύλαξη του συμπιεστή πρέπει να γίνεται σε πε- ριβάλλον ξηρό όπου δεν έχουν πρόσβαση αναρ- μόδια άτομα. Μην έχετε τον συμπιεστή υπό γωνία, να τον φυλάσσετε πάντα σε όρθια θέση! Μπορεί να τρέξει έξω λάδι!

10.7.1 Εκτόνωση της υπερπίεσης

Εκτονώστε την υπερπίεση από τον συμπιεστή απενερ- γοποιώντας τον συμπιεστή και καταναλώνοντας τον πεπιεσμένο αέρα που παραμένει στο δοχείο πίεσης, π.χ. χρησιμοποιώντας ένα εργαλείο πεπιεσμένου αέρα σε λειτουργία χωρίς φορτίο ή ένα πιστόλι φυσήματος.

10.8 Πληροφορίες σέρβις

Πρέπει να έχετε υπόψη σας ότι σε αυτό το προϊόν τα παρακάτω εξαρτήματα υπόκεινται σε φθορά ανάλο- γα με τη χρήση ή φυσική φθορά, δηλ. τα παρακάτω εξαρτήματα χρειάζονται ως αναλώσιμα. Αναλώσιμα*: Φίλτρο αέρα

• δεν περιλαμβάνεται απαραίτητα στο παραδοτέο

Ανταλλακτικά και αξεσουάρ μπορείτε να προμηθευτεί- τε από το κέντρο σέρβις της εταιρείας μας. Για τον σκο- πό αυτόν, σαρώστε τον κωδικό QR στη σελίδα τίτλου.

11. Απόρριψη και ανακύκλωση

Υποδείξεις για τη συσκευασία Τα υλικά συσκευασίας είναι ανα- κυκλώσιμα. Παρακαλούμε να απορρίψετε τη συσκευασία με τρόπο φιλικό προς το περιβάλλον.www.scheppach.com

12. Αντιμετώπιση προβλημάτων

Πρόβλημα Ενδεχόμενη αιτία Μέτρο αντιμετώπισης Ο συμπιεστής δεν λειτουρ-

Δεν υπάρχει τάση δικτύου ρεύμα-

Ελέγξτε το καλώδιο, το φις ρευματοληψίας, την ασφάλεια και την πρίζα. Η τάση δικτύου ρεύματος είναι υπερβολικά χαμηλή. Αποφεύγετε τα μεγάλου μήκους καλώδια επέκτασης. Χρησιμοποιείτε καλώδιο επέ- κτασης με επαρκή διατομή αγωγών. Η εξωτερική θερμοκρασία είναι υπερβολικά χαμηλή. Μη χρησιμοποιείτε τον εξοπλισμό σε εξω- τερική θερμοκρασία μικρότερη από +5° C. Ο κινητήρας υπερθερμαίνεται. Αφήστε τον κινητήρα να κρυώσει, αν χρειάζεται εξαλείψτε την αιτία της υπερ-

Ο συμπιεστής λειτουργεί, αλλά δεν υπάρχει πίεση. Μη στεγανή βαλβίδα ασφαλείας (17). Αντικαταστήστε τη βαλβίδα ασφαλείας (17). Έχουν καταστραφεί στεγανοποι-

Ελέγξτε τα στεγανοποιητικά, αναθέστε σε εξειδικευμένο συνεργείο την αντικατά- σταση των στεγανοποιητικών που έχουν υποστεί ζημιά. Μη στεγανή τάπα αποστράγγισης για νερό συμπύκνωσης (10). Σφίξτε συμπληρωματικά τη βίδα με το χέρι. Ελέγξτε το στεγανοποιητικό πάνω στη βίδα, αντικαταστήστε το αν χρειάζεται. Ο συμπιεστής λειτουργεί, εμφανίζεται πίεση στο μανό- μετρο, ωστόσο τα εργαλεία δεν λειτουργούν. Μη στεγανές στεγανοποιήσεις εύκαμπτου σωλήνα. Ελέγξτε και αν χρειάζεται αντικαταστήστε τον εύκαμπτο σωλήνα πεπιεσμένου αέρα και τα εργαλεία. Μη στεγανός ταχυσύνδεσμος. Ελέγξτε τον ταχυσύνδεσμο, αν χρειάζεται αντικαταστήστε τον. Έχει ρυθμιστεί πολύ χαμηλή πίεση στον ρυθμιστή πίεσης (5). Ανοίξτε κι άλλο τον ρυθμιστή πίεσης. Καύσιμα και λάδια

• Πριν την απόρριψη της συσκευής πρέπει να εκκε- νωθούν το ρεζερβουάρ καυσίμου και το δοχείο λα- διού κινητήρα!

• Το καύσιμο και το λάδι κινητήρα δεν πρέπει να απορρίπτονται στα οικιακά απορρίμματα, αλλά πρέπει να συλλέγονται ή να απορρίπτονται ξεχω-

• Τα κενά δοχεία λαδιού και δοχεία καυσίμου πρέπει να απορρίπτονται με τρόπο φιλικό προς το περι-

• Αυτές οι δηλώσεις ισχύουν μόνο για συσκευές που εγκαθίστανται και πωλούνται σε χώρες της Ευρω- παϊκής Ένωσης και υπόκεινται στην Ευρωπαϊκή Οδηγία 2012/19/ΕΕ. Σε χώρες εκτός Ευρωπαϊκής Ένωσης μπορεί να ισχύουν διαφορετικές διατάξεις για την απόρριψη αποβλήτων ηλεκτρικού και ηλε- κτρονικού εξοπλισμού. Σχετικά με τις δυνατότητες απόρριψης της συσκευής στο τέλος της ωφέλιμης ζωής της μπορείτε να ενημε- ρωθείτε από τις τοπικές ή δημοτικές σας αρχές.www.scheppach.com

13. Δήλωση συμμόρφωσης
