KASUTUSJUHEND HC100dc SCHEPPACH

Tootel elevate sümbolite selgitus

Käesolevas käsiraamatus on sümbolite kasutamise ülesandeks pöörata Teie tähelepanu võimalikele riskidele. Ohutussümbolitest ja nende juurde kuuluvatest selgitustest tuleb täpselt aru saada. Hoiatused ise ühtki riski ei kõrvalda ega suuda asendada korrektseid meetmeid önnetuste ärahoidmiseks.

	Hoiatus - lugege vigastusriski vähendamiseks käsitsusjuhendit.
	Kandke kuulmekaitset. Müra toime võib põhjustada kuulmiskadu.
	Kandke tolmukaitsemaski. Puidu ja muude materjalide töötlemisel võib tekkida tervistkahjus-tav tolm. Asbestisisaldusega materjali ei tohi töödelda!
	Kandke kaitseprille. Töö ajal tekkivad sädemed või seadmest väljatungivad killud, laastud ja tolmud võivad nägemiskadu põhjustada.
	Hoiatus kuumade osade eest!
	Hoiatus elektripinge eest!
	Hoiatus! Moodul on kaugjuhitav ja võib hoiatuseta käivituda.
	Tähelepanu! Kontrollige enne esmakordset käikuvõtmist ölitaset ja vahetage öli-sulgurkork välja!
	Ärge jätke masinat vihma kätte. Seadet tohib statsioneerida, ladustada ja käitada ainult kuivades ümbrustingimustes.
	Helivõimsustaseme andmed dB
	Toode vastab kehtivatele Euroopa direktiividele.
	Toode vastab kehtivatele Serbia direktiividele.

Sisukord: Lk:

1. Sissejuhatus .... 159
2. Seadme kirjeldus (joon. 1 - 14).... 159
3. Tarnekomplekt 159
4. Sihtotstarbekohane kasutus 159
5. Ohutusjuhised....160
6. Tehnilised andmed....162
7. Enne käikuvõtmist....162
8. Ülespanemine ja käsitsemine.... 163
9. Elektriühendus....163
10. Puhastamine, hooldus ja ladustamine 164
11. Utiliseerimine ja taaskäitlus.... 166
12. Rikete körvaldamine 167
13. Vastavusdeklaratsioon 295

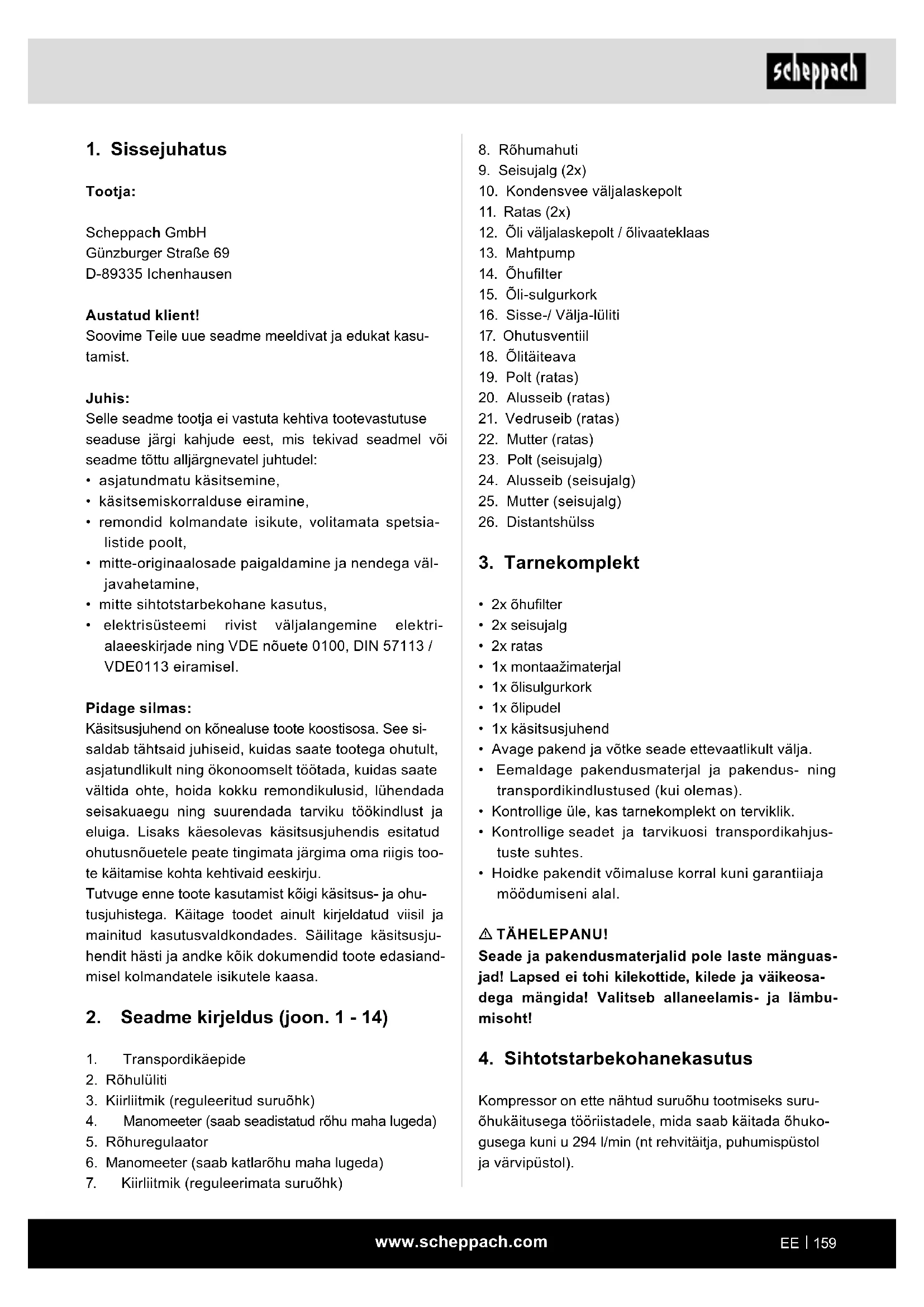

1. Sissejuhatus

Tootja:

Scheppach GmbH

Soovime Teile uue seadme meeldivat ja edukat kasutamist.

Juhis:

Selle seadme tootja ei vastuta kehtiva tootevastutuse seaduse järgi kahjude eest, mis tekivad seadmel või seadme tõttu alljärgnevatel juhtudel:

• asjatundmatu käsitsemine,
• käsitsemiskorralduse eiramine,
• remondid kolmandate isikute, volitamata spetsialistide poolt,
• mitte-originaalosade paigaldamine ja nendega väl-javahetamine,
  • mitte sihtotstarbekohane kasutus,
• elektrisüsteemi rivist väljalangemine elektrialaeeskirjade ning VDE nõuete 0100, DIN 57113 / VDE0113 eiramisel.

Pidage silmas:

Käsitsusjuhend on könealuse toote koostisosa. See si-saldab tähtsaid juhiseid, kuidas saate tootega ohutult, asjatundlikult ning ökonoomselt töötada, kuidas saate vältida ohte, hoida kokku remondikulusid, lühendada seisakuaegu ning suurendada tarviku töökindlust ja eluiga. Lisaks käesolevas käsitsusjuhendis esitatud ohutusnõuetele peate tingimata järgima oma riigis too-te käitamise kohta kehtivaid eeskirju.

Tutvuge enne toote kasutamist köigi käsitsus- ja ohu- tusjuhistega. Käitage toodet ainult kirjeldatud viisil ja mainitud kasutusvaldkondades. Säilitage käsitsusju- hendit hästi ja andke köik dokumendid toote edasiand- misel kolmandatele isikutele kaasa.

2. Seadme kirjeldus (joon. 1 - 14)

1. Transpordikäepide
2. Rõhulüliti
3. Kiirliitmik (reguleeritud suruõhk)
4. Manomeeter (saab seadistatud rõhu maha lugeda)
5. Röhuregulaator
6. Manomeeter (saab katlarõhu maha lugeda)

7. Kiirliitmik (reguleerimata suruõhk)

8. Rõhumahuti

9. Seisujalg (2x)
10. Kondensvee väljalaskepolt
11. Ratas (2x)
12. Öli väljalaskepolt / ölivaateklaas
13. Mahtpump
14. Ôhufilter
15. Öli-sulgurkork
16. Sisse-/ Välja-lüliti
17. Ohutusventiil
18. Ōlitäiteava
19. Polt (ratas)
20. Alusseib (ratas)
21. Vedruseib (ratas)
22. Mutter (ratas)
23. Polt (seisujalg)
24. Alusseib (seisujalg)
25. Mutter (seisujalg)
26. Distantshülss

3. Tarnekomplekt

• 2x öhufilter
  • 2x seisujalg
• 2x ratas
  • 1x montaažimaterjal
  • 1x ölisulgurkork
  • 1x ölipudel
  • 1x käsitsusjuhend
  • Avage pakend ja võtke seade ettevaatlikult välja.
• Eemaldage pakendusmaterjal ja pakendus- ning transpordikindlustused (kui olemas).
• Kontrollige üle, kas tarnekomplekt on terviklik.
• Kontrollige seadet ja tarvikuosi transpordikahjustuste suhtes.
• Hoidke pakendit võimaluse korral kuni garantiiaja möödumiseni alal.

⚠ TÄHELEPANU!

Seade ja pakendusmaterjalid pole laste mänguas-jad! Lapsed ei tohi kilekottide, kilede ja väikeosa-dega mängida! Valitseb allaneelamis- ja lämbumisoht!

4. Sihtotstarbekohanekasutus

Kompressor on ette nähtud suruõhu tootmiseks suru-õhukäitusega tööriistadele, mida saab käitada õhukogusega kuni u 294 l/min (nt rehvitäitja, puhumispüstol ja värvipüstol).

Kompressorit tohib käitada ainult kuivades ja hästi ventileeritud siseruumides.

Masinat tohib kasutada ainult vastavalt selle otstarbele. Igasugune ulatuslikum kasutus pole sihtotstarbekohane. Sellest põhjustatud kahjude või iga liiki vigastuste eest vastutab kasutaja/operaator ja mitte tootja.

Palun pidage silmas, et meie seadmed pole konstrueeritud kommerts-, käsitööndus- või tööstuskasutuse jaoks. Me ei võta üle pretensiooniõiguskohustust, kui seadet kasutatakse kommerts-, käsitööndus- või tööstusettevõtetes ning samaväärsetel tegevustel.

5. Ohutusjuhised

Tähelepanu! Elektritööriistade kasutamisel tuleb kaitseks elektrilöögi, vigastus- ja tuleohu eest järgnevaid põhimöttelisi ohutusmeetmeid järgida. Lugege köik need juhised enne selle elektritööriista kasutamist läbi ning hoidke ohutusjuhiseid korralikult alal.

Tähelepanu! Könealuse kompressori kasutamisel tuleb kaitseks elektrilöögi, vigastus- ja tuleohu eest järgnevaid põhimõttelisi ohutusmeetmeid järgida. Lugege ja järgige enne seadme kasutamist käesole- vaid juhiseid.

Ohutu töötamine

1. Hoidke oma tööpiirkond korras

- Tööpiirkonnas valitseva korratuse tagajärjeks võivad olla önnetused.

1. Arvestage ümbrusmöjudega

- Ärge jätke elektritööriistu vihma kätte.

- Ärge kasutage elektritööriistu niiskes või märjas keskkonnas. Oht elektrilöögi töttu!

- Hoolitsege tööpiirkonna hea valgustuse eest.

- Ärge kasutage elektritööriista kohtades, kus valitseb tulekahju- või plahvatusoht.

1. Kaitske ennast elektrilöögi eest

- Vältige keha kokkupuudet maandatud osadega (nt torud, radiaatorid, elektripliidid, jahutusseadmed).

1. Hoidke lapsed eemal!

- Ärge laske teistel isikutel tööriista ja kaablit puudutada, hoidke nad tööpiirkonnast eemal.

1. Hoidke mittekasutatavaid elektritööriistu turvaliselt alal.

- Mittekasutatavad elektritööriistad tuleks panna ära kuiva körgemal asuvasse või lukustatud kohta, väljapoole laste käeulatust.

1. Ärge koormake elektritööriista üle.

- Te töötate paremini ja ohutumalt esitatud võimsusvahemikus.

1. Kandke sobivat riietust

- Ärge kandke avarat riietust või ehteid, mis võiksid liikuvatesse osadesse kinni jääda.

- Öues töötamisel on soovitatavad kummikindad ja libisemiskindlad jalatsid.

- Kandke pikkade juuste korral juuksevõrku.

1. Ärge kasutage kaablit eesmärkidel, milleks see pole ette nähtud

- Ärge kasutage kaablit, et pistikut pistikupesast välja tömmata. Kaitske kaablit kuumuse, öli ja te-ravate servade eest.

1. Hoolitsege oma tööriistade eest hästi

- Hoidke oma kompressor, et hästi ning ohutult töötada.

- Järgige hoolduseeskirju.

- Kontrollige regulaarselt elektritööriista ühendusjuhet ja laske see kahjustuse korral üksnes tunnustatud spetsialistil uuega asendada.

- Kontrollige regulaarselt pikendusjuhtmeid ja asendage, kui need on kahjustatud.

1. Tõmmake pistik pistikupesast välja.

- Elektritööriista mittekasutuse korral, enne hool-dust ja tööriistade nagu nt saeketta, puuri, freesi vahetamist.

1. Vältige ettekavatsematut käivitumist

- Veenduge, et lüliti on pistiku pistikupesasse pistmisel välja lülitatud.

1. Kasutage väliskeskkonnas pikenduskaablit.

- Kasutage öues ainult selleks heaks kiidetud ja vastavalt tähistatud pikenduskaableid.

- Kasutage kaablitrumlit ainult mahakeritud seisundis.

1. Olge alati tähelepanelik

- Pidage silmas, mida Te teete. Toimige töötamisel möistlikult. Ärge kasutage elektritööriista, kui ole-te hajevil.

1. Kontrollige elektritööriista võimalike kahjustuste suhtes.

- Enne elektritööriista edasist kasutamist tuleb uu-rida kaitseseadiseid või kergelt kahjustatud osi hoolikalt nende laitmatu ja sihtotstarbekohase talitluse suhtes.

- Kontrollige üle, kas liikuvad osad talitlevad laitmatult ega kiilu kinni või kas osad on kahjustatud. Kõik osad peavad olema õigesti monteeritud ja täitma kõiki tingimusi, et tagada elektritööriista laitmatu käitus.

- Kahjustatud kaitseseadised ja osad tuleb lasta tunnustatud erialatöökojas remontida või välja va- hetada, kui käsitsusjuhendis pole mainitud teisiti.

- Kahjustatud lülitid tuleb lasta asendada kliendi-teeninduse töökojas.

- Ärge kasutage vigaseid või kahjustatud ühendus- juhtmeid.

- Ärge kasutage elektritööriistu, millel ei saa lülitit sisse ja välja lülitada.

1. Laske elektritööriist elektrispetsialistil remontida.

- See elektritööriist vastab asjaomastele ohutusnõuete. Remonte tohib teostada ainult elektrispetsialist originaalvaruosi kasutades; vastasel juhul võivad kasutajal önnetused juhtuda.

1. Tähelepanu!

- Kasutage isikliku ohutuse huvides ainult käsitsusjuhendis mainitud või tootja poolt soovitatud või mainitud tarvikuid ning lisaseadmeid. Muude kui käsitsusjuhendis või kataloogis soovitatud rakendustööriistade või tarvikute kasutamine võib tähendada Teile isiklikku vigastusohtu.

1. Müra

- Kandke kompressori kasutamisel kuulmekaitset.

1. Ühendusjuhtme väljavahetamine

- Kui kahjustatakse ühendusjuhet, siis tuleb see lasta ohtude vältimiseks tootjal või elektrispetsialistil asendada. Oht elektrilöökide töttu

1. Rehvide täitmine

- Kontrollige rehvirõhku vahetult pärast täitmist sobiva manomeetriga, nt tanklas.

1. Tänavamobiilsed kompressorid ehitusplatsikäitusel

- Pöörake tähelepanu sellele, et köik voolikud ja armatuurid on kompressori suurimale lubatud tööröhule sobilikud.

1. Ülespanekukoht

- Pange kompressor üles ainult tasasele pinnale.

1. Juurdevooluvoolikud on soovitatav varustada rõhkudel üle 7 bar ohutuskaabliga, nt traattrossiga.

2. Vältige voolikusüsteemile suuri koormusi kasutades murdekohtade vältimiseks painduvaid voolikuühendusi.

3. Kasutage rikkevoolu-kaitselülitit vallandusvooluga 30 mA või vähem. Rikkevoolu-kaitselüliti kasutamine vähendab elektrilöögi riski.

⚠ HOIATUS! See elektritööriist tekitab käitamise ajal elektromagnetilise välja. Könealune väli võib teatud tingimustel aktiivsete või passiivsete meditsiiniliste implantaatide talitlust halvendada. Vähendamaks tõsiste või surmavate vigastuste ohtu, soovitame me meditsiiniliste implantaatidega isikutel arsti ja meditsiinilise implantaadi tootjaga konsulteerida enne, kui elektritööriista käsitsetakse.

TÄIENDAVAD OHUTUSJUHISED

Järgige vastavate suruõhutööriistade / suru-õhu-esiseadmete asjaomaseid käitusjuhendeid! Täiendavalt tuleb järgida järgnevaid üldisi juhiseid:

Ohutusjuhised suruõhu ja puhumispüstolitega töötamiseks

• Pöörake tähelepanu piisavale kaugusele tootest, kuid min 2,50 m, ja hoidke suruõhutööriistad / su ruõhu-eesmikseadmed käituse ajal kompressorist eemal.
• Mahtpump ja torustikud saavutavad käitamisel kõrgeid temperatuure. Puudutamine põhjustab põletusi.
• Kompressori poolt sisseimetav ōhk tuleb hoida vaba lisanditest, mis võivad mahtpumbas tulekahjusid või plahvatusi põhjustada.
• Hoidke voolikuliitmiku vabastamisel vooliku liitmikuosa käega kinni.
• Nii väldite tagasipörkuvast voolikust tingitud vigastusi.
• Kandke suruõhupüstoliga töötamisel kaitseprille ja respiraatorit. Tolmud on tervistkahjustavad! Võörkehade ja eemalepuhutavate osade töttu võidakse kergesti vigastusi põhjustada.
• Ärge puhuge puhumispüstoliga inimeste suunas ega puhastage seljas olevat riietust. Vigastusoht!

Ohutusjuhised pritsimis- ja pihustus-esiseadmete (nt värvipritside) kasutamisel:

• Hoidke pihustus-eesmikseadet täitmisel kompressorist eemal, et vedelik ei puutuks kompressoriga kokku.
• Ärge pihustage pihustus-eesmikseadmetega (nt värvipritsidega) kunagi kompressori suunas. Niiskus vöib pöhjustada elektrilisi ohte!
• Ärge töödelge värve või lahusteid leekpunktiga alla 55° C. Plahvatusoht!
• Ärge soojendage värve ja lahusteid. Plahvatusoht!
• Kui töödeldakse tervistkahjustavaid vedelikke, siis on kaitseks nõutavad filterseadmed (näomaskid).

Järgige ka selliste ainete tootjate esitatud andmeid kaitsemeetmete kohta.

• Tuleb järgida töödeldavate materjalide ümbrispakenditele pandud ohtlike ainete määruse andmeid ja tähiseid. Vajaduse korral tuleb võtta tarvitusele täiendavad meetmed, eelkõige kanda sobivat riietust ja maske.
• Pritsimisprotseduuri ajal ja tööruumis ei tohi suitsetada. Plahvatusoht! Samuti on värviaurud kergesti süttivad.
• Tulekoldeid, lahtist valgustust või sädemeid tekitavad masinaid ei tohi eksisteerida või vastavalt ei tohi neid käitada.
• Ärge säilitage ega tarbige tööruumis roogasid ja jooke. Värviaurud on tervistkahjustavad.
• Tööruum peab olema suurem kui 30 m³ ja pritsimisel ning kuivatamisel peab olema tagatud piisav öhuvahetus.
• Ärge pritsige vastu tuult. Järgige põlemisvõimeliste või ohtlike pritsitavate ainete pritsimisel põhimõtteliselt kohaliku politseiameti nõudeid.
• Ärge töödelge PVC rõhuvoolikuga ühenduses meediume nagu testbensiin, butüülalkohol ja metüleenkloriid. Need meediumid rikuvad rõhuvooliku.
• Tööpiirkond peab olema kompressorist eraldatud nii, et see ei saa vahetult töömeediumiga kokku puutuda.

Rõhumahutite käitamine

• Rõhumahutit käitav isik peab seda säilitama nõuetekohases seisundis, seda nõuetekohaselt käitama, järelevalvet teostama, nõutavad korrashoiu- ja parandustööd viivitamatult läbi viima ning olude kohaselt nõutavad ohutusmeetmed tarvitusele võtma.
• Järelevalveamet vöib üksikjuhtumil järelevalvemeetmeid kohaldada.
• Rõhumahutit ei tohi käitada, kui sel esineb puudusi, mis ohustavad töötajaid või kolmandaid isikuid.
• Kontrollige rõhumahutit iga kord enne käitust rooste ja kahjustuste suhtes. Kompressorit ei tohi kahjustatud või roostes rõhumahutiga käitada. Kui tuvastate kahjustusi, siis pöörduge palun klienditeenindustöökotta.

Hoidke ohutusjuhised korralikult alles.

6. Tehnilised andmed

Võrguühendus 230 V / 50 Hz

Mootori võimsus 2200 W
Tõörežiim S1
Kompressori pöördearv 2850 min	-1
Rõhumahuti maht (liitrites) 100
Käitusrõhk u 8 bar
Teor imuvõimsus u 412 l/min
Teor väljundvõimsus u 294 l/min
Kaitseliik IPX2
Seadme kaal u 52 kg
Õli (15W 40) u 0,25 l
Max ülespanemiskõrgus (üle NN)	1000 m

Õigus tehnilisteks muudatusteks reserveeritud!

Müraemissiooni väärtused määrati vastavalt EN ISO 3744.

Kandke kuulmekaitset.

Müra toime võib põhjustada kuulmiskadu.

⚠ Hoiatus: Müra võib Teie tervisele tõsist mõju avaldada. Kui masina müra ületab 85 dB, siis kandke palun sobivat kuulmekaitset.

Helivõimsustase L_wA	96 dB
Helirõhutase L_pA	71 dB
Määramatus K_wA/pA	2,03 dB

7. Enne käikuvõtmist

• Veenduge enne külgeühendamist, et tüübisildil esitatud andmed ühtivad elektrivõrgu andmetega.
• Eemaldage enne esmakordaset käikuvõtmist trans-pordikork (B) ja täitke mahtpumba korpus punktis 8.4 kirjeldatud viisil öliga.
• Kontrollige seadet transpordikahjustuste suhtes. Teavitage võimalikest kahjustustest kohe transpor-diettevõtet, mille kaudu kompressor kohale tarniti.
• Kompressor tuleb üles panna tarbija lähedusse.

• Tuleb vältida pikki öhutorustikke ja pikki toitejuhtmeid (pikenduskaableid).

• Pöörake tähelepanu kuivale ja tolmuvabale imiõhule.

• Ärge pange kompressorit üles niiskesse või märga ruumi.
• Kompressorit tohib käitada ainult sobivates ruumides (hästi ventileeritud, ümbrustemperatuur +5°C kuni 40°C). Ruumis ei tohi olla tolme, happeid, aure, plahvatusvõimelisi ega süttimisvõimelisi gaase.
• Kompressor sobib kuivades ruumides kasutamiseks. Piirkondades, kus töötatakse pritsitava veega, pole kasutamine lubatud.
• Enne käikuvõtmist tuleb kompressoripumbas ölitaset kontrollida.
• Kompressorit tohib kasutada välistingimustes ainult lühiajaliselt kuivade ümbrustingimuste korral.
• Kompressor tuleb hoida alati kuiv ega tohi pärast tööd öue jääda.

8. Ülespanemine ja käsitsemine

Tähelepanu!

Monteerige seade enne käikuvõtmist tingimata terviklikult!

Monteerimiseks vajate:

• 2 x lihtvõti 19 mm (ei sisaldu tarnekomplektis)
  • 2 x lihtvõti 14 mm (ei sisaldu tarnekomplektis)

8.1 Rataste montaaž (joon. 5)

• Monteerige kaasasolevad rattad (11) kujutatud viisil.

8.2 Seisujala (2x) montaaž (joon. 6)

- Monteerige kaasasolev seisujalg (2x) kujutatud viisil.

8.3 Ôhufiltri (2x) montaaž (joon. 7, 8)

- Eemaldage transpordikork (A) ja keerake öhufilter (14) seadme külge.

8.4 Transpordikaane (B) väljavahetamine (joon. 9, 10)

• Eemaldage transpordikaas (B) ölitäiteavalt (18).
• Valage kaasapandud kompressoriöli mahtpumba korpusse ja pange kaasasolev öli-sulgurkork (15) ölitäiteavasse (18).

8.5 Vörguühendus

- Kompressor on varustatud kaitsekontaktpistikuga võrgujuhtmega. Selle saab iga 16 A-ga kaitstud 230 V \~ 50 Hz kaitsekontakt-pistikupesa külge ühendada.

• Pöörake enne käikuvõtmist tähelepanu sellele, et vörgupinge ühtib andmesildil esitatud tööpingega ja masina vöimsusega.
• Pikad toitejuhtmed ning pikendused, kaablitrumlid jms põhjustavad pingelangust ja võivad mootori käivitumist takistada.
• Madalatel temperatuuridel alla +5°C on mootori käivitumine raske liikuvuse töttu ohus.

8.6 Sisse-/väljalüliti (joon. 2)

- Sisselülitamiseks tömmatakse kompressori sisse-/väljalülitit (16) ülespoole. Väljalülitamiseks vajutatakse kompressori sisse-/väljalülitit allapoole.

8.7 Rōhu seadistamine: (joon. 1, 3)

• Röhuregulaatoriga (5) seadistatakse rõhk mano-meetril (4).
• Seadistatud rõhku saab tarbida kiirliitmikul (3).
• Katlarõhk loetakse maha manomeetrilt (6).
• Katlarõhku tarbitakse kiirliitmikult (7).

- Rõhulüliti (2) on tehases seadistatud. Sisselülitusrõhk u 6 bar Väljalülitusrõhk u 8 bar

8.9 Termokaitselüliti

Seadmesse on paigaldatud termokaitselülii.

Kui termokaitselüliti vallandub, siis toimige järgnevalt:

• Tömmake vörgupistik välja.
• Oodake umbes kaks kuni kolm minutit.
- Pistke seade jälle sisse.
- Kui seade ei käivitu, siis korrake protseduuri.
- Kui seade uuesti ei käivitu, siis lülitage seade sisse-/väljalülitist (16) välja ja jälle sisse.
- Kui olete köik ülal nimetatud sammud läbi viinud ja seade sellest hoolimata ei talitle, siis võtke ühendust meie teenindusega.

9. Elektriühendus

Installeeritud elektrimootor on käitusvalmis kujul külge ühendatud. Ühendus vastab asjaomastele VDE ja DIN nõuetele. Kliendipoolne võrguühendus ja kasutatav pikendusjuhe peavad vastama nendele eeskirjadele.

Pritsimis- ja pihustus-esiseadmetega töötamisel ning ajutisel kasutamisel öues tuleb seade tingimata 30 mA vallandusvooluga rikkevoolu-kaitselüliti kaudu külge ühendada.

Tähtsad juhised

Mootor lülitub selle ülekoormamisel iseseisvalt välja. Pärast mahajahtumisaega (ajaliselt erinev) saab mootori jälle sisse lülitada.

Kahjustatud elektriühendusjuhe

Elektriühendusjuhtmetel tekivad sageli isolatsioonikahjustused.

Nende põhjusteks võivad olla:

• Survekohad, kui ühendusjuhtmed veetakse läbi akende või uksevahede.
• Murdekohad ühendusjuhtme asjatundmatu kinnitamise või vedamise töttu.
• Sisselõikekohad ühendusjuhtmest ülesõitmise töttu.
• Isolatsioonikahjustused seinapistikupesast väljarebimise töttu.
• Praod isolatsiooni vananemise töttu.

Selliselt kahjustunud elektriühendusjuhtmeid ei tohi kasutada ja need on isolatsioonikahjustuste töttu elu- ohtlikud.

Kontrollige elektriühendusjuhtmeid regulaarselt kahjustuste suhtes. Pöörake tähelepanu sellele, et ülekontrollimisel pole ühendusjuhe vooluvörku ühen-datud. Elektriühendusjuhtmed vastavad asjaomastele VDE ja DIN nõuetele. Kasutage ainult ühendusjuht-meid tähistusega „H05VV-F“.

Ühenduskaablile trükitud tüübitähis on eeskirjaga ko-hustuslik.

Vahelduvvoolumootor:

• Vörgupinge peab olema 230 V\~.
- Kuni 25 m pikkused pikendusjuhtmed peavad olema ristlõikega 1,5 ruutmillimeetrit.

Elektrialase varustuse ühendamist ja remonti tohib teostada ainult elektrispetsialist.

Küsimuste korra esitage palun järgnevad andmed:

• Mootori vooluliik
  • Masina tüübisildi andmed
  • Mootori tüübisildi andmed

10. Puhastamine, hooldus ja ladustamine

⚠ Tähelepanu!

Tömmake köigil puhastus- ja hooldustöödel vörgupistik välja! Vigastusoht voolulöökide töttu!

⚠ Tähelepanu!

Oodake, kuni seade on täielikult maha jahtunud! Põletusoht!

⚠ Tähelepanu!

Enne köiki puhastus- ja hooldustöid tuleb seade röhuvabaks teha! Vigastusoht!

10.1 Puhastamine

• Hoidke seade võimalikult tolmu- ja mustusevaba. Hõõruge seade puhta lapiga üle või puhuge madala rõhuga suruõhuga puhtaks.
• Me soovitame seadet vahetult pärast igakordset kasutamist puhastada.
• Puhastage seadet regulaarselt niiske lapi ja vähese määrdeseebiga. Ärge kasutage puhastusvahendeid või lahusteid; need võivad seadme plastosi rikkuda. Pöörake tähelepanu sellele, et vesi ei pääseks seadme sisemusse.
• Voolik ja pritsimistööriistad tuleb enne puhastamist kompressorilt lahutada. Kompressorit ei tohi veega, lahustitega vms puhastada.

10.2 Rōhumahuti hooldus (joon. 1)

⚠ Tähelepanu!

Rõhumahuti (8) püsivaks vastupidamiseks tuleb kondensvesi iga kord pärast käitamist väljalaske-poldi (10) avamisega välja lasta.

Laske eelnevalt katlarõhk välja (vt 10.7.1).

Väljalaskepolt avatakse vastupäeva keerates (vaate-suund kompressori alaküljelt poldile), et kondensvesi saaks röhumahutist täielikult välja voolata. Sulgege seejärel väljalaskepolt taas (päripäeva keerates). Kontrollige röhumahutit iga kord enne käitust rooste ja kahjustuste suhtes.

Kompressorit ei tohi kahjustatud või roostes rõhumahutiga käitada. Kui tuvastate kahjustusi, siis pöörduge palun klienditeenindustöökotta.

⚠ Tähelepanu!

Rõhumahutist pärit kondensvesi sisaldab ölijääke. Utiliseerige kondensvesi keskkonnasõbralikult vastavas kogumispunktis.

10.3 Ohutusventiil (joon. 1, 3)

Ohutusventiil (17) on seadistatud rõhumahuti kõrgeimale lubatud rõhule. Ohutusventiili pole lubatud ümber seada ega väljalaskemutri (17.1) ja selle kübara (17.3) vahelist ühenduskaitset (17.2) eemaldada.

Et ohutusventiil talitleks vajaduse korral öigesti, tuleb seda iga 30 töötunni järel, kuid vähemalt 3 korda aastas rakendada. Keerake perforeeritud väljalaskemutrit (17.1) avamiseks vastupäeva ja tömmake siis ventiili-varrast perforeeritud väljalaskemutri (17.1) kaudu käsitsi väljapoole, et avada ohutusventiili väljalase. Ventiil laseb nüüd kuuldavalt öhku välja. Seejärel keerake väljalaskemutter taas päripäeva kinni.

10.4 Ölitaseme regulaarne kontrollimine (joon. 11)

Seadke kompressor tasasele sirgele pinnale.

Õlitase peab paiknema õlivaateklaasil (12) MAX ja MIN vahel.

Õlivahetus: Soovitatav öli: SAE 15W 40 või samaväärne.

Esmatäidis tuleb vahetada 10 töötunni möödudes; seejärel tuleb öli iga 50 töötunni tagant välja lasta ja uus sisse valada.

10.5 Ölivahetus (joon. 1, 10, 11)

Lülitage mootor välja ja tömmake vörgupistik pistikupesast välja. Eemaldage öli-sulgurkork (15). Pärast vöimaliku olemasoleva öhuröhu väljalaskmist saate öli väljalaskepoldi (12) tihenduspumbast (13) välja keerata. Hoidke öli kontrollimatu väljavoolamise vältimiseks väikest plekkrenni all ja koguge öli mahutisse. Kui öli ei voola täielikult välja, siis soovitame me kompressorit veidi kallutada. Kui öli on välja voolanud, siis pange öli väljalaskepolt (12) taas sisse.

Utiliseerige vana öli vastavas vanaöli vastuvõtukohas.

Pöörake tähelepanu öige ölikoguse sissevalamiseks sellele, et kompressor seisab tasasel pinnal. Valage uut öli ölitäiteava (18) kaudu sisse, kuni saavutatakse maksimaalse täitekoguse ölitase. See on tähistatud ölitaseme ölivaateklaasil (12) punase punktiga (joon. 11). Ärge ületage maksimaalset täitekogust. Ületäitmise tagajärjeks võib olla seadmekahjustus. Pange öli-sulgurkork (15) taas ölitäiteavasse (18).

10.6 Imufiltri puhastamine (joon. 3, 12, 13)

Imufilter takistab tolmu ja mustuse sisseimemist. Seda filtrit on vaja vähemalt iga 300 töötunni järel puhasta-da. Ummistunud imufilter vähendab ulatuslikult kompressori võimsust.

Eemaldage imifilter (2x) avades selleks poldi (E).

Tömmake seejärel filtrikaas (D) maha. Nüüd saate öhufiltri (E) välja vötta.

Kloppige õhufilter ja filtrikaas ettevaatlikult puhtaks.

Need detailid tuleb seejärel suruõhuga (u 3 bar) läbi puhuda ja jälle vastupidises järjekorras monteerida.

10.7 Ladustamine

⚠ Tähelepanu!

Tömmake vörgupistik välja, ventileerige seade ja köik külge ühendatud suruöhutööriistad. Pange kompressor nii ära, et ebapädevad isikud ei saa seda käiku vötta.

⚠ Tähelepanu!

Säilitage kompressorit ainult kuivas ja ebapädeva- tele isikutele ligipääsematus kohas. Ärge kalluta- ge, säilitage ainult püstiselt! Öli vöib välja voolata!

10.7.1 Ülerõhu väljalaskmine

Laske ülerõhk kompressorist välja, lülitades selleks kompressori välja ja tarbides ära veel rõhumahutis oleva suruõhu, nt tühikäigul suruõhutööriistaga või puhumispüstoliga.

10.8 Teenindus-informatsioon

Tuleb silmas pidada, et selle toote puhul vajatakse ka- sutusalasele või loomulikule kulumisele alluvaid või kulumaterjalidena järgnevaid osi.

Kuluosad*: Öhufilter

* ei sisaldu tingimata tarnekomplektis!

Varuosi ja tarvikuid saate meie teeninduskeskusest. Skannige selleks tiitellehel olev QR-kood.

11. Utiliseerimine ja taaskäitlus

Juhised pakendi kohta

Pakendusmaterjalid on taaskäideldavad. Palun utiliseerige pakendid keskkonnasöbralikult.

Juhised elektri- ja elektroonikaseadmete seaduse (ElektroG) kohta

Elektri- ja elektroonikaseadmed ei kuulu olmeprügisse, vaid tuleb suunata eraldi kogumisse või utiliseerimisse!

• Vanad patareid või akud, mis pole püsivalt vanaseadmesse paigaldatud, tuleb enne äraandmist purustamata välja võtta! Nende utiliseerimist reguleeritakse patareiseadusega.
• Elektri- ja elektroonikaseadmete omanikud või kasutajad on seadusega kohustatud need kasutuse lõpus tagastama.
• Löppkasutaja kannab omavastutust utiliseeritava vanaseadmel isikupõhiste andmete kustutamise eest!
• Läbikriipsutatud prügikonteineri sümbol tähendab, et vanu elektri- ja elektroonikaseadmeid ei tohi utiliseerida olmeprüqi kaudu.

• Vanad elektri- ja elektroonikaseadmed saab järgnevates kohtades tasuta ära anda:

• Avalik-õiguslikud utiliseerimis- või kogumispunk- tid (nt kommunaalsed toormejaamad)

• Elektriseadmete müügipunktid (statsionaarsed ja online), kui edasimüüjad on tagasivõtmiseks ko-hustatud või pakuvad seda vabatahtlikult.
• Kuni kolm vana elektriseadet seadmeliigi kohta maksimaalselt 25-sentimeetrise servapikkusega saate ilma tootjalt uut seadet soetamata talle ta-suta ära anda või enda läheduses teise volitatud kogumispunkti suunata.

• Tootja ja levitaja edasised täiendavad tagasivõt-mistingimused saate teada vastavast klienditeenindusest.

• Tootja poolt eramajapidamisse uue elektriseadme kohaletarnimise korral vöib see anda löppkasutaja järelepärimisel korralduse vana elektriseade tasuta ära viia. Vötke selleks ühendust tootja klienditeenindusega.

• Need ütlused kehtivad ainult seadmete kohta, mis installeeritakse ja müüakse Euroopa Liidu liikmesriikides ning alluvad Euroopa direktiivile 2012/19/EL.

Riikides väljaspool Euroopa Liitu võivad kehtida vanade elektri- ja elektroonikaseadmete utiliseerimise kohta kõrvalekalduvad nõuded.

Kasutusest kõrvaldatud seadme utiliseerimisvõi-maluste kohta saate teavet kohalikust valla- või linnavalitsusest.

Kütused ja ölid

• Enne seadme utiliseerimist tuleb kütusepaak ja mootoriöli mahuti tühjendada!
• Kütus ja mootoriöli ei kuulu olmeprügisse ega kanalisatsiooni, vaid tuleb suunata eraldi kogumisse või utiliseerimisse!
• Tühjad öli- ja kütusemahutid tuleb utiliseerida kesk-konnasõbralikult.

12. Rikete kõrvaldamine

Rike Võimalik põhjus Abinõu
Kompressor ei tööta.	Võrgupinge puudub.	Kontrollige kaablit, võrgupistikut, kaitset ja pistikupesa.
	Võrgupinge liiga madal.	Vältige liiga pikki pikenduskaableid. Ka-sutage piisava sooneristlöikega pikendus-kaablit.
	Välistemperatuur liiga madal.	Ärge käitage välistemperatuuridel alla +5°C.
	Mootor üle kuumenenud.	Laske mootoril maha jahtuda, vajaduse korral kõrvaldage ülekuumenemise põhjus.
Kompressor töötab, kuid rõhk puudub.	Ohutusventiil (17) ebatihe. Vahetage	ohutusventiil (17) välja.
	Tihendid defektsed.	Kontrollige tihendid üle, laske defektsed tihendid erialatöökojas asendada.
	Kondensvee väljalaskepolt (10) ebatihe.	Pingutage polt käsitsi üle.Kontrollige poldi tihendit, vajaduse korral asendage.
Kompressor töötab, mano-meetril näidatakse rõhku, kuid tööriistad ei tööta.	Voolikuühendused ebatihedad.	Kontrollige suruõhuvoolikut ja tööriistu, vajaduse korral vahetage välja.
	Kiirliitmik ebatihe.	Kontrollige kiirliitmik üle, vajaduse korral asendage.
	Rõhuregulaatoril (5) liiga väike rõhk seadistatud.	Keerake rõhuregulaatorit rohkem lahti.

Ilmselgetest vigadest tuleb teatada 8 päeva jooksul pärast kauba kättesaamist, vastasel juhul kaotab ostja köik õigused garantiile nimetatud vigade töttu. Öige käsitsemise korral anname oma masinatele garantii seadusega ettenähtud ajaks alates kauba üleandmisest nii, et vahetame tasuta välja köik masina osad, mis nimetatud aja jooksul peaks muutuma kasutuskölbmatuks materjali- või tootmisvea töttu. Osade eest, mida me ise ei tooda, anname garantii vaid selles osas, mis tarnija on meile garanteerinud. Uute osade paigaldamise kulud kannab ostja. Muutmis- ja amortisatsiooninõuded ning muud kahjutasunõuded välistatakse.

Garantija LV
