Bruken av symboler i denne håndboken er ment å gjøre deg oppmerksom på potensielle risikoer. Sikkerhetssymbolene og forklaringene som følger med dem må bli forstått. Advarslene i seg selv eliminerer ingen risikoer og kan ikke erstatte riktige ulykkesforebyggende tiltak.

	Advarsel - Les brukerveiledningen for å redusere risikoen for personskader.
	Bruk hørselsvern. Innvirkningen av støy kan føre til hørselstap.
	Bruk støvvernemaske. Ved bearbeiding av tre og andre materialer, kan det oppstå helseskadelig støv. Materiale som inneholder asbest skal ikke bearbeides!
	Bruk vernebrille. Gnister som oppstår under arbeidet eller splinter, spon og støv som kommer ut av apparatet, kan forårsake redusert sikt.
	Advarsel mot varme deler!
	Advarsel mot elektrisk spenning!
	Advarsel! Enheten er fjernstyrt og får starte uten varsel.
	Obs! Før første idriftsetting må du kontrollere oljenivået og skifte oljeblindpluggen!
	Maskinen skal ikke utsettes for regn. Apparatet skal bare stasjoneres, lagres og drives under tørre omgivelsesforhold.
	Angivelse av lydeffektnivået i dB
	Produktet tilsvarer de aktuelle europeiske direktivene.
	Produktet er i samsvar med gjeldende serbiske retningslinjer.

Innholdsfortegnelse:

Side:

1. Innledning 225
2. Apparatbeskrivelse (Fig. 1 - 14) 225
3. Leveringsomfang 225
4. Tiltenkt bruk 226
5. Sikkerhetsinstruksjoner 226
6. Tekniske data....228
7. Før igangsetting....228
8. Oppbygning og betjening....229
9. Elektrisk tilkobling 230
10. Rengjøring, vedlikehold og lagring....230
11. Kassering og gjenvinning 232
12. Feilhjelp....233
13. Samsvarserklæring....295

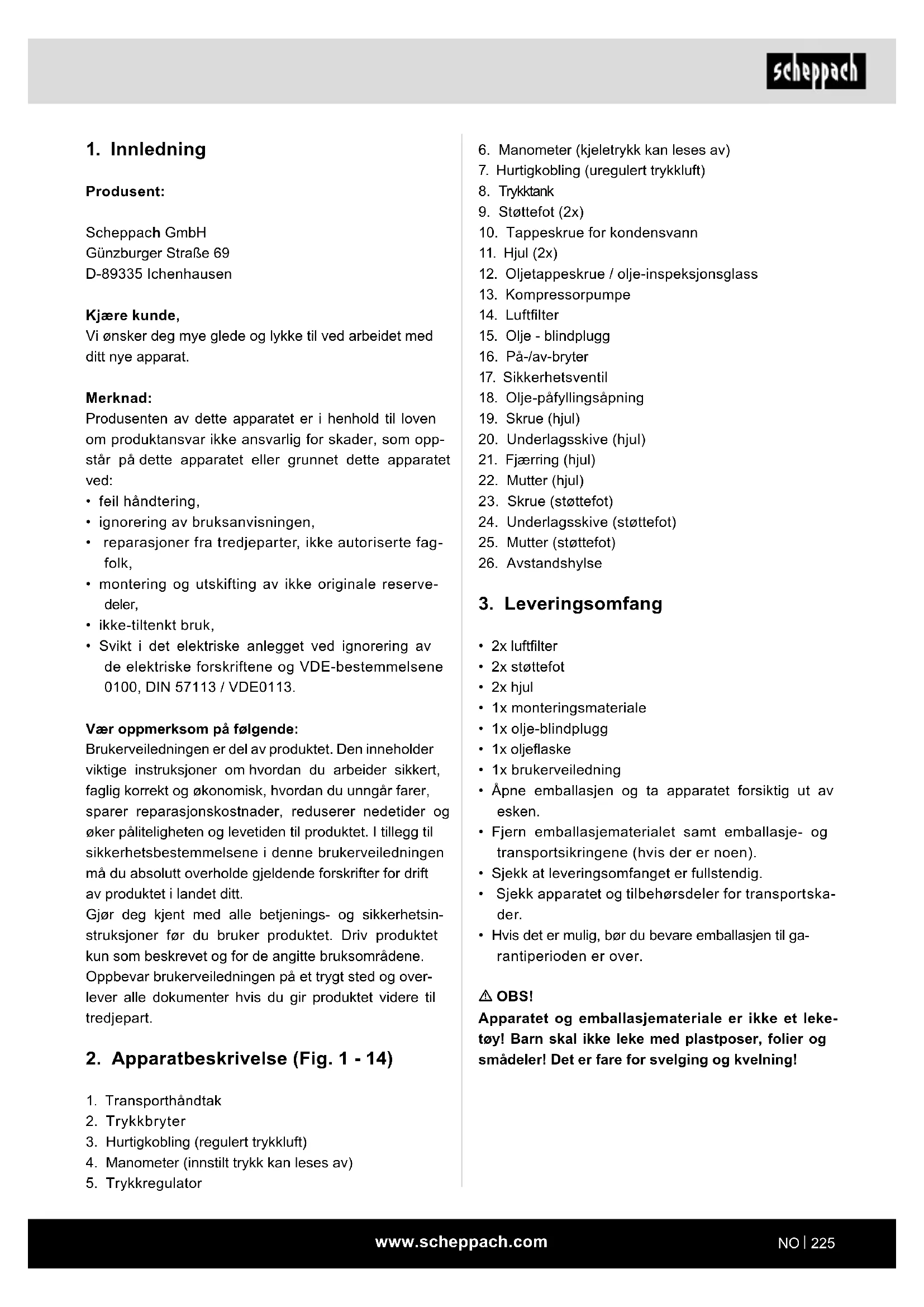

1. Innledning

Produsent:

Scheppach GmbH

Vi ønsker deg mye glede og lykke til ved arbeidet med ditt nye apparat.

Merknad:

Produsenten av dette apparatet er i henhold til loven om produktansvar ikke ansvarlig for skader, som oppstår på dette apparatet eller grunnet dette apparatet ved:

• feil håndtering,
• ignorering av bruksanvisningen,
• reparasjoner fra tredjeparter, ikke autoriserte fagfolk,
• montering og utskifting av ikke originale reserve- deler,
• ikke-tiltenkt bruk,
• Svikt i det elektriske anlegget ved ignorering av de elektriske forskriftene og VDE-bestemmelsene 0100, DIN 57113 / VDE0113.

Vær oppmerksom på følgende:

Brukerveiledningen er del av produktet. Den inneholder viktige instruksjoner om hvordan du arbeider sikkert, faglig korrekt og økonomisk, hvordan du unngår farer, sparer reparasjonskostnader, reduserer nedetider og øker påliteligheten og levetiden til produktet. I tillegg til sikkerhetsbestemmelsene i denne brukerveiledningen må du absolutt overholde gjeldende forskrifter for drift av produktet i landet ditt.

Gjør deg kjent med alle betjenings- og sikkerhetsinstruksjoner før du bruker produktet. Driv produktet kun som beskrevet og for de angitte bruksområdene.

Oppbevar brukerveiledningen på et trygt sted og over-lever alle dokumenter hvis du gir produktet videre til tredjepart.

2. Apparatbeskrivelse (Fig. 1 - 14)

1. Transporthåndtak
2. Trykkbryter
3. Hurtigkobling (regulert trykkluft)
4. Manometer (innstilt trykk kan leses av)

5. Trykkregulator

6. Manometer (kjeletrykk kan leses av)

7. Hurtigkobling (uregulert trykkluft)
8. Trykktank
9. Støttefot (2x)
10. Tappeskrue for kondensvann
11. Hjul (2x)
12. Oljetappeskrue / olje-inspeksjonsglass
13. Kompressorpumpe
14. Luftfilter
15. Olje - blindplugg
16. På-/av-bryter
17. Sikkerhetsventil
18. Olje-påfyllingsåpning
19. Skrue (hjul)
20. Underlagsskive (hjul)
21. Fjærring (hjul)
22. Mutter (hjul)
23. Skrue (støttefot)
24. Underlagsskive (støttefot)
25. Mutter (støttefot)
26. Avstandshylse

3. Leveringsomfang

• 2x luftfilter
• 2x støttefot
  • 2x hjul
  • 1x monteringsmateriale
  • 1x olje-blindplugg
• 1x oljeflaske
  • 1x brukerveiledning
• Åpne emballasjen og ta apparatet forsiktig ut av esken.
• Fjern emballasjematerialet samt emballasje- og transportsikringene (hvis der er noen).
• Sjekk at leveringsomfanget er fullstendig.
• Sjekk apparatet og tilbehørsdeler for transportskader.
• Hvis det er mulig, bør du bevare emballasjen til garantiperioden er over.

▲ OBS!

Apparatet og emballasjemateriale er ikke et leketøy! Barn skal ikke leke med plastposer, folier og smådeler! Det er fare for svelging og kvelning!

4. Tiltenktbruk

Kompressoren brukes til å generere trykkluft for trykkluftdrevne verktøy, som kan drives med et luftvolum på inntil ca. 294 l/min. (f.eks. dekkfyller, utblåsningspistol og malingspistol).

Kompressoren skal bare brukes i tørre og godt ventilerte rom.

Maskinen skal bare benyttes til de formålene den er ment for. Enhver annen bruk som går utover dette er ikke forskriftsmessig. Brukeren/operatøren, og ikke produsenten, er ansvarlig for materielle skader eller personskader av enhver art som forårsakes av dette.

Vennligst merk at våre apparater forskriftsmessig sett ikke ble konstruert for bruk innen handel, håndverk og industri. Vi påtar oss intet garantiansvar dersom apparatet benyttes innen handel, håndverk eller industri, eller ved likestilte aktiviteter.

5. Sikkerhetsinstruksjoner

Obs! For å beskytte mot elektriske støt, skade- og brannfare, skal man ved bruk av el-verktøy følge disse grunnleggende sikkerhetstiltakene. Les alle anvisningene før du bruker dette elektroverktøyet og ta godt vare på sikkerhetsanvisningene.

Obs! For å beskytte mot elektriske støt, skade- og brannfaren, skal man ved bruk av denne kompressoren følge disse grunnleggende sikkerhetstiltakene. Les og følg disse henvisningene før du bruker apparatet

Arbeide trygt

- Uorden i arbeidsområdet medfører fare for ulykker.

1. Ta hensyn til påvirkningen fra omgivelsene

- Du skal ikke utsette el-verktøy for regnvær.

- Du skal ikke benytte el-verktøy i fuktige eller våte omgivelser. Fare grunnet elektrisk støt!

- Du skal ikke benytte el-verktøy der det er branneller eksplosjonsfare.

1. Beskytt deg selv mot elektriske støt

- Unngå at kroppen kommer i berøring med deler som er jordet (f.eks. rør, radiatorer, elektriske ovner, kjøleskap)

1. Barn må holdes unna!

- Ikke la andre personer berøre verktøyet og kabelen, hold dem unna arbeidsområdet ditt.

1. El-verktøy som ikke brukes, må oppbevares på et sikkert sted

- Ubenyttede el-verktøy skal lagres på et tørt, høytliggende og lukket sted, og utilgjengelig for barn.

- Du arbeider bedre og tryggere innenfor det oppførte effektområdet.

1. Vær iført egnede arbeidsklær

- Ikke ha på løstsittende klær eller smykker, siden de kan bli fanget inn og bli hengende fast i de delene som er i bevegelse.

- Ved arbeider utendørs anbefales gummihansker og skilsikre sko.

- Du skal ikke benytte kabelen til å trekke støpslet ut av stikkontakten. Beskytt kabelen mot varme, olje og skarpe kanter.

1. Ta godt vare på verktøyet ditt

- Følg vedlikeholdsforskriftene.

- Sjekk kabelen regelmessig, og la en kompetent fagmann skifte den ut dersom det foreligger en skade.

- Sjekk skjøteledningen regelmessig, og bytt den ved skade.

1. Trekk alltid støpslet ut av stikkontakten

- Når elektroverktøyet ikke benyttes, før vedlikehold, og ved utskifting av verktøy, f.eks. sagblad, drill, fres.

1. Unngå utilsiktet oppstart

- Forviss deg om at bryteren er slått av när støpslet settes inn i stikkontakten.

1. Bruk skjøteledning utendørs

- Utendørs skal du kun benytte skjøteledninger som er godkjent for dette og har slik merking.

- Bruk kun sammenrullet kabeltrommel.

1. Vær alltid oppmerksom

- Pass på hva du gjør. Gå til arbeidet med fornuft. Du skal ikke benytte elektroverktøyet dersom du er ukonsentrert.

1. Kontroller elektroverktøyet for ev. skader

- Før du benytter elektroverktøyet videre, skal det kontrolleres om verneanordningene eller deler med små skader fungerer plettfritt.

- Sjekk om de bevegelige delene fungerer slik de skal, at de ikke er fastklemt og om noen deler er skadet. Samtlige deler skal være riktig montert og oppfylle alle kravene, for å sikre feilfri drift av elektroverktøyet.

- Beskyttelsesanordninger og deler som er skadet, må repareres eller byttes på fagkyndig vis av et anerkjent verksted, med mindre noe annet er anført i bruksanvisningen.

- Brytere med skader skal byttes ved et serviceverksted.

- Ikke bruk strømkabler med feil eller skader.

- Du skal ikke benytte noe el-verktøy som ikke lar seg slå av og på med bryteren.

1. El-verktøyet skal repareres av en elektriker

- Dette elektroverktøyet er i samsvar med gjeldende sikkerhetsbestemmelser. Reparasjoner skal bare utføres av en elektriker, og det skal bare brukes originale reservedeler, for ellers kan operatøren bli utsatt for ulykker.

1. Obs!

- For din egen sikkerhets skyld skal du bare benytte tilbehør og tilleggsutstyr som er ført opp i brukerveiledningen eller som anbefales eller oppgis av produsenten. Annen bruk enn den som er oppført i bruksanvisningen eller i katalogen over anbefalt innsatsverktøy eller tilbehør kan for din egen del medføre fare for personskader.

1. Støy

- Ved bruk av kompressoren må du ha på hørselsvern.

- Hvis tilkoblingskabelen er skadet, må den skiftes ut av produsenten eller en kvalifisert elektriker for å unngå farer. Fare grunnet elektriske støt

1. Påfylling av dekk

- Kontroller dekktrykket umiddelbart etter påfylling med en passende trykkmåler, f.eks. på en ben-sinstasjon.

1. Mobile kompressorer for drift på byggeplasser

- Sørg for at alle slanger og armaturer er egnet for det maksimalt tillatte arbeidstrykket til kompressoren.

1. Oppstillingssted

- Plasser kompressoren kun på en jevn overflate.

1. Det anbefales, at tilførselsslanger ved trykk på over 7 bar utstyres med en sikkerhetskabel, f.eks. en wire.

2. Unngå sterke belastninger på ledningssystemet, ved å bruke fleksible slangetilkoblinger for å unngå knekk.

3. Bruk en feilstrømbryter med en utløserstrøm på 30 mA eller mindre. Bruk av en feilstrømbryter redu- serer faren for elektrisk støt.

⚠ ADVARSEL! Under driften danner dette elektroverktøyet et elektromagnetisk felt. Dette feltet kan under visse omstendigheter skade aktive eller passive medisinske implantater. For å redusere faren for alvorlige eller dødelige farer anbefaler vi at personer med medisinske implantater forhører seg med legen sin eller produsenten av implantatet før elektroverktøyet betjenes.

YTTERLIGERE SIKKERHETSINSTRUKSJONER

Følg de tilsvarende bruksanvisningene for de enkelte trykkluftverktøyene / trykkluftinnretningene!

I tillegg må følgende generelle henvisninger følges:

Sikkerhetsinstruksjoner for arbeider med trykkluft og utblåsningspistoler

- Sørg for tilstrekkelig avstand fra produktet, men minst 2,50 m, og hold trykkluftverktøyene / tryk- kluftinnretningene borte fra kompressoren under drift.

- Kompressorpumpen og ledningene oppnår høye temperaturer under drift. Berøringer fører til forbrenninger.

- Luften som suges inn av kompressoren, må holdes fri for urenheter som kan føre til brann eller eksplosjon i kompressoren.

- Slik unngår du personskader gjennom slangen som smekker tilbake.

- Bruk vernebrille og åndedrettsvern når du arbeider med trykkluftpistolen. Støv er helseskadelig! Fremmedlegemer og deler som blåses bort kan lett føre til personskader.

- Ikke bruk utblåsningspistolen til å blåse på personer eller rengjøre klær på kroppen. Fare for personskader!

Sikkerhetsinstruksjoner ved bruk av sprøyte- og sprayinnretninger (f.eks. malingssprut):

- Ved påfylling må du holde sprayinnretningen borte fra kompressoren, slik at ikke væske kommer i kontakt med kompressoren.

- Du må aldri spraye med sprayinnretningen (f.eks. malingssprut) i retning av kompressoren. Fuktighet kan føre til elektriske farer!

• Du må ikke bearbeide lakk eller løsningsmidler med et flammepunkt på mindre enn 55° C. Eksplosjonsfare!
• Lakk og løsningsmidler skal ikke varmes opp. Eksplosjonsfare!
• Hvis det bearbeides helseskadelige væsker, er det nødvendig med filterenheter (ansiktsmasker) for beskyttelse. Vær også oppmerksom informasjonen om beskyttelsestiltakene fra produsentene av slike stoffer.
• Informasjonen og spesifikasjonene til forordningen om farlige stoffer på den ytre emballasjen til materialene som bearbeides må overholdes. Om nødvendig må det gjennomføres ytterligere beskyttelsestiltak, spesielt bruk av egnede klær og masker.
• Det er forbudt å røyke under sprøyting og i arbeidsrommet. Eksplosjonsfare! Også malingsdamp er lett brennbar.
• Ovner, åpent lys eller maskiner som avgir gnister må ikke være til stede eller drives.
• Ikke oppbevar eller konsumer mat og drikke i arbeidsrommet. Malingsdamp er helseskadelig.
• Arbeidsrommet må være større enn 30 m ^3 , og tilstrekkelig luftutveksling må garanteres under sprøyting og tørking.
• Ikke sprøyt mot vinden. Følg alltid forskriftene til den lokale politimydigheten när du sprøyter brennbare eller farlige spraymaterialer.
• Ikke behandle medier som white spirit, butylalkohol og metylenklorid i forbindelse med PVC-trykkslangen. Disse mediene ødelegger trykkslangen.
• Arbeidsområdet må være adskilt fra kompressoren, slik at denne ikke kan komme i direkte kontakt med arbeidsmediet.

Drift av trykktanker

• Den som driver en trykktank, må holde den i forskriftsmessig tilstand, drive den forskriftsmessig, overvåke den, utføre nødvendige service- og reparasjonsarbeider umiddelbart og gjennomføre sikkerhetstiltak tilsvarende omstendighetene.
• Tilsynsmyndigheten kan i enkelttilfeller beordre nødvendige overvåkingstiltak.
• En trykktank skal ikke brukes hvis den har mangler som kan sette ansatte eller tredjeparter i fare.
• Kontroller trykktanken for rust og skader før hver drift. Kompressoren skal ikke drives med en skadet eller rusten trykktank. Hvis du konstaterer skader, må du ta kontakt med kundeservice-verkstedet.

Ta godt vare på sikkerhetsinstruksjonene.

6. Tekniske data

Nettilkobling 230V / 50Hz
Motorytelse 2200 W
Driftsmodus S1
Kompressorturtall 2850 min	-1
Trykktankvolum (i liter) 100
Driftstrykk ca. 8 bar
Teo. Oppsugingseffekt ca. 412 l/min
Teo. Utgangseffekt ca. 294 l/min
Beskyttelsesart IPX2
Apparatets vekt ca. 52 kg
Olje (15W 40) ca. 0,25l
Maks. oppstillingshøyde (m.o.h.)	1000 m

Med forbehold om tekniske endringer!

Støyemisjonsverdiene ble utledet i samsvar med EN ISO 3744.

Bruk hørselsvern.

Innvirkningen av støy kan føre til hørselstap.

⚠ Advarsel: Støy kan ha en alvorlig innvirkning på helsen din. Hvis maskinstøyen overstiger 85 dB, må du bruke et egnet hørselsvern.

Lydeffektnivå L_wA	96 dB
Lydtrykknivå L_pA	71 dB
Usikkerhet K_wA/pA	2,03 dB

7. Før igangsetting

• Før maskinen kobles til må du forsikre deg om at dataene på typeskiltet stemmer overens med dataene til strømnettet.
• Før første idriftsetting må du fjerne transportpluggen (B) og fylle kompressorpumpehuset med olje som beskrevet under punkt 8.4.
• Kontroller apparatet for transportskader. Meld eventuelle skader straks til transportselskapet som leverte kompressoren.

• Kompressoren må plasseres i nærheten av forbrukeren.

• Unngå lange luftledninger og lange tilførselsledninger (skjøteledninger).

• Luft som suges inn må være tørr og fri for støv.
• Ikke plasser kompressoren i fuktige eller väte rom.
• Kompressoren må kun drives i egnede rom (godt ventilert, omgivelsestemperatur +5°C til 40°C). Det må ikke være støv, syrer, damper, eksplosive eller brennbare gasser i rommet.
• Kompressoren er egnet for bruk i tørre rom. Bruk er ikke tillatt i områder hvor det arbeides med vannsprut.
• Før idriftsetting må du kontrollere oljenivået i kompressorpumpen.
• Kompressoren skal kun brukes utendørs i korte perioder, ved tørre omgivelsesforhold.
• Kompressoren må alltid holdes tørr og må ikke bli stående ute etter arbeid.

8. Oppbygning og betjening

Obs!

8.1 Montering av hjulene (fig. 5)

• Monter de vedlagte hjulene (11) som vist.

8.2 Montering av støttefoten (2x) (fig. 6)

- Monter den vedlagte støttefoten (2x) som vist.

8.3 Montering av luftfilteret (2x) (fig. 7, 8)

- Fjern transportpluggen (A) og skru fast luftfilteret (14) på apparatet.

8.4 Utskifting av transportlokket (B) (fig. 9, 10)

• Fjern transportlokket (B) til oljepåfyllingsåpningen (18).
• Fyll den medfølgende kompressoroljen i kompressorpumpehuset og sett den vedlagte olje-blindpluggen (15) inn i oljepåfyllingsåpningen (18).

8.5 Nettilkobling

• Før igangsetting må du påse at nettspenningen stemmer overens med driftsspenningen og maskineffekten på typeskiltet.
• Lange tilførselsledninger, samt forlengelser, kabeltromler osv. forårsaker spenningsfall og kan hindre motoren i å starte.
• Ved lave temperaturer under +5°C kan det være vanskelig å starte motoren.

8.6 På-/av-bryter (fig. 2)

- For å slå på kompressoren må du trekke på-/av-bryteren (16) oppover. For å slå av trykker du på-/av-bryteren nedover.

8.7 Trykkinnstilling: (Fig. 1, 3)

• Bruk trykkregulatoren (5) til å stille inn trykket på manometeret (4).
• Det innstilte trykket kan leses av på hurtigkoblingen (3).
• På manometeret (6) leser du av kjeltrykket.
• Kjeletrykket kan leses av på hurtigkoblingen (7).

8.8 Trykkbryterinnstilling (fig. 1)

- Trykkbryteren (2) er innstilt fra fabrikken. Innkoblingstrykk ca. 6 bar Utkoblingstrykk ca. 8 bar

8.9 Termisk sikring

Dersom den termiske sikringen blir utløst, gjør du som følger:

• Trekk ut strømpluggen.
• Vent i ca. to til tre minutter.
• Plugg apparatet forsiktig inn igjen.
  • Gjenta prosessen hvis apparatet ikke starter.
• Hvis apparatet fortsatt ikke starter, slår du apparatet av og på igjen med av/på-knappen (16).
• Hvis du har utført alle trinnene ovenfor og apparatet fortsatt ikke fungerer, ta kontakt med servicesenteret vårt.

9. Elektrisk tilkobling

Den installerte elektromotoren er tilkoblet og klar for drift. Tilkoblingen tilsvarer de gjeldende VDE- og DIN-bestemmelsene. Nettilkoblingen hos kunden, samt skjøteledningen som benyttes, må være i samsvar med disse forskriftene.

Ved arbeidet med sprøyte- og sprayinnretninger samt ved midlertidig bruk utendørs skal apparatet alltid kobles til via en feilstrømbryter med en utløserstrøm på 30 mA eller mindre.

Viktig informasjon

Ved overbelastning av motoren slår den seg av automatisk. Etter en avkjølingsperiode (som vil variere i lengde) kan motoren slås på igjen.

Årsaker for dette kan være:

• Trykksteder, när tilkoblingsledninger föres gjennom vinduer eller dørsprekker.
• Knekkpunkt på grunn av feil feste eller føring av tilkoblingsledningen.
• Grensesnitt på grunn av at tilkoblingsledningen ble overkjørt.
• Skader på isoleringen fordi den ble revet ut av stikkontakten i veggen.
  • Riss som følge av aldring hos isoleringen.
  Slike defekte el-tilkoblingsledninger må ikke brukes og er på grunn av isolasjonsskadene, livsfarlig.

Tilkoblinger og reparasjoner av det elektriske utstyret skal kun utføres av en elektriker.

Ved tilbakemeldinger må du angi følgende informasjon:

• strømtype til motoren
- informasjon til maskinens typeskilt
- Informasjon til motor-typeskiltet

10. Rengjøring, vedlikehold og lagring

⚠ Obs!

Trekk ut strømpluggen før alle rengjørings- og vedlike-holdsarbeider! Fare for personskader grunnet elektrisk støt!

▲ Obs!

Vent til apparatet er fullstendig avkjølt! Forbrenningsfare!

⚠ Obs!

Apparatet må være trykkløst før alle rengjørings- og vedlikeholdsarbeider! Fare for personskader!

10.1 Rengjøring

• Hold apparatet mest mulig fri for støv og smuss. Tørk av apparatet med en ren klut eller blås ut av det med trykkluft med lavt trykk.
• Vi anbefaler at du rengjør apparatet direkte etter hver bruk.
• Rengjør apparatet regelmessig med en fuktig klut og litt flytende såpe. Ikke bruk rengjørings- eller løsningsmidler. Disse kan angripe plastdelene til apparatet. Pass på at det ikke kan komme vann inn i maskinen.
• Slange og sprøyteverktøy må kobles fra kompressoren før rengjøring. Kompressoren må ikke rengjøres med vann, løsningsmidler eller lignende.

10.2 Vedlikehold av trykktanken (fig. 1)

⚠ Obs!

For å sikre at trykktanken (8) er langvarig holdbar, må du etter hver drift tape av kondensvannet ved å åpne tappeskruen (10).

Tappeskruen åpnes ved å vri mot urviseren (sett fra undersiden til kompressoren på skruen), slik at kondensvannet kan renne fullstendig ut av trykktanken. Deretter må du igjen lukke tappeskruen (vri med urviseren). Kontroller trykktanken for rust og skader før hver drift.

Kondensvannet fra trykktanken inneholder oljerester. Kondensvannet må avhendes miljøvennlig ved et tilsvarende innsamlingspunkt.

10.3 Sikkerhetsventil (fig. 1, 3)

Sikkerhetsventilen (17) er stilt inn på det høyeste tillatte trykket for trykkbeholderen. Det er ikke tillatt å justere sikkerhetsventilen eller å fjerne forbindelsessikringen (17.2) mellom tappemutteren (17.1) og hetten (17.3).

Sikkerhetsventilen må opereres hver 30. driftstime, men minst 3 ganger i året for at den skal fungerer riktig ved behov. Vri den perforerte tappemutteren (17.1) mot urviseren for å åpne den og trekk deretter ventilstan-gen for hånd utover over den perforerte tappemutteren (17.1) for å åpne utløpet til sikkerhetsventilen. Ventilen slipper nå hørbart ut luft. Trekk deretter tappemutteren igjen med urviseren.

10.4 Regelmessig kontroll av oljenivået (fig. 11)

Sett kompressoren på et jevnt, flatt underlag.

Oljenivået må være mellom MAKS og MIN til olje-in-speksjonsglasset (12).

Oljeskift: Anbefalt olje: SAE 15W 40 eller tilsvarende.

Første fylling må skiftes etter 10 driftstimer; deretter skal oljen tappes av hver 50. driftstime og ny olje fylles på.

10.5 Oljeskift (fig. 1, 10, 11)

Slå av motoren og trekk strømpluggen ut av stikkontakten. Fjern oljelåsepluggen (15). Etter at du har tappet av eventuelt tilgjengelig lufttrykk, kan du skru ut olje-tappeskruen (12) på kompressorpumpen (13).

For at oljen ikke skal renne ut ukontrollert, må du holde en liten platerenne under og samle opp oljen i en beholder. Dersom oljen ikke renner ut fullstendig, anbefaler vi å tippe kompressoren litt. Etter at oljen er tappet av, må du igjen sette inn olje-tappeskruen (12).

Den gamle oljen kasseres ved et tilsvarende innsamlingssted for gammel olje.

For å fylle på riktig mengde olje, må du passe på at kompressoren står på flatt underlag. Fyll den nye oljen i oljepåfyllingsåpningen (18) helt til oljenivået när den maksimale påfyllingsmengden.

Dette er kjennetegnet med et rødt punkt på olje-inspeksjonsglasset (12) (fig. 11). Ikke overskrid den maksimale påfyllingsmengden.

Overfylling kan føre til skade på apparatet. Sett oljelåsepluggen (15) igjen inn i oljepåfyllingsåpningen (18).

10.6 Rengjøring av sugefilteret (fig. 3, 12, 13)

Sugefilteret hindrer at det suges inn støv og smuss. Det er nødvendig å rengjøre dette filteret minst hver 300. driftstime. Et tilstoppet sugefilter reduserer ytelsen til kompressoren betydelig.

Fjern sugefilteret (2x), ved å åpne skruen (E).

Trekk deretter av filterlokket (D). Nå kan du ta ut luftfilteret (F).

Bank forsiktig ut luftfilteret, filterlokket og filterhuset.

Deretter må disse komponentene blåses ut med trykkluft (ca. 3 bar) og igjen monteres i omvendt rekkefølge.

10.7 Lagring

⚠ Obs!

Trekk ut strømpluggen, luft ut apparatet og alle tilkoblede trykkluftverktøy. Slå av kompressoren slik at den ikke kan tas i drift av uvedkommende.

⚠ Obs!

Oppbevar kompressoren kun i et tørt miljø som er utilgjengelig for uvedkommende. Må ikke tippes, må kun oppbevares stående! Olje kan renne ut!

10.7.1 Slippe ut overtrykket

Slipp ut overtrykket i kompressoren, ved å slå av kompressoren og bruke opp den gjenværende trykkluften i trykktanken, f.eks. med et trykkluftverktøy i tomgang eller med en utblåsningspistol.

10.8 Serviceinformasjon

Du må passe på, at følgende deler til dette produktet underligger en bruksavhengig eller naturlig slitasje hhv. følgende deler er nødvendige som forbruksmaterialer.

Slitedeler*: Luftfilter

11. Kassering og gjenvinning

Brukt elektriske og elektroniske enheter skal ikke kastes i husholdningsavfallet, men må samles inn eller kasseres separat!

• Gamle batterier eller oppladbare batterier, som ikke er fast installert i det gamle apparatet, må tas ut uten at de skades før apparatet leveres inn! Kasseringen av disse er regulert av batteriloven.
• Eieren eller brukeren av elektriske og elektroniske apparater er forpliktet til å levere disse inn til gjenvinning.
• Sluttbrukeren har ansvaret for å slette personrelaterte opplysninger fra enheten som skal kasseres!
• Symbolet med gjennomstreket søppelkasse betyr at brukte elektriske og elektroniske enheter ikke skal kastes i husholdningsayfallet.

• Brukte elektroniske og elektriske enheter kan leveres inn gratis ved følgende steder:

• Offentlige kasserings- eller innsamlingssteder (f.eks. kommunale miljøstasjoner)

• Utsalgssteder for elektriske apparater (stasjonære eller online) dersom forhandleren er forpliktet til å ta enhetene tilbake eller frivillig tilbyr dette.
• Du kan levere inn opptil tre gamle elektriske enheter per type enhet, med en maksimal kantlengde på 25 centimeter, fra produsenten gratis uten å først kjøpe en ny enhet eller ta dem til et annet autorisert innsamlingspunkt i ditt område.

• Du kan finne ut flere supplerende returbetingelser fra produsenter og distributører hos de respektive kundeservicene.

• Hvis produsenten leverer et nytt elektrisk apparat til en privat husholdning, kan denne arrangere at det gamle elektriske apparatet skal hentes på forespørsel fra sluttbrukeren. Ta kontakt med produsentens kundeservice for dette.

• Disse erklæringene gjelder kun for enheter som er installert og solgt i landene i EU og underlagt det europeiske direktivet 2012/19/EU. I land utenfor EU kan det være avvikende bestemmelser for kassering av brukte elektriske og elektroniske enheter.

Du kan finne ut hvordan du kasserer det gamle apparatet hos din kommune- eller byadministrasjon.

Drivstoff og oljer

• Før kassering av apparatet må drivstofftanken og motoroliebeholderen tømmes!
• Drivstoff og motorolje skal ikke kastes i husholdningsavfall eller avløp, men må samles inn eller kasseres separat!
• Tomme olje- og drivstoffbeholdere skal kasseres på en miljøvennlig måte.

12. Feilhjelp

Feil Mulig årsak Tiltak
Kompressor går ikke.	Nettspenning ikke tilgjengelig.	Kontroller kabelen, strømpluggen og stikkontakten.
	For lav nettspenning.	Unngå for lange skjøteledninger. Bruk en skjøteledning med tilstrekkelig ledertverr-snitt.
	Utetemperatur for lav. Må ikke drives under +5°C utetemperatur.
	Motor overopphetet.	La motoren avkjøles, fjern ev. årsaken for overoppheting.
Kompressoren går men uten trykk.	Sikkerhetsventil (17) utett. Skift ut sikkerhetsventil (17).
	Tetninger ødelagt.	Kontroller tetningene og få ødelagte tetnin-ger bli skiftet ut av et fagverksted.
	Tappeskrue for kondensvann (10) lekker.	Trekk til skruen for hånd.Kontroller tetningen på skruen og skift ut om nødvendig.
Kompressoren går, trykk vises på manometeret, men verktøyene går ikke.	Slangeforbindelser utett.	Kontroller trykkluftslangen og verktøyene, skift ut om nødvendig.
	Hurtigkobling utett.	Kontroller hurtigkobling, skift ut om nødven-dig.
	Stilt inn for lavt trykk på trykkregu-latoren (5).	Skru opp trykkregulatoren ytterligere.

Åpenbare mangler skal meldes innen 8 dager etter at varen er mottatt, ellers taper kunden samtlige krav pga slik mangel. Vi gir garanti for at våre maskiner ved riktig behandling under den rettslige garantitidens varighet, fra overlevering, på den måten at vi erstatter kostnadsfritt hver maskindel, som innen denne tiden påviselig er ubrukbar som følge av material- eller produksjonsfeil. For deler som vi ikke produserer selv, yter vi garanti kun i den utstrekning som garantikrav mot underleverandør tilkommer oss. Kjøperen bærer kostnadene ved montering av nye deler. Endrings- og verditapskrav og øvrige skadeerstatningskrav er utelukkede.

Garantie DE
