MANUALE UTENTE HC100dc SCHEPPACH

Spiegazione dei simboli sul prodotto

L'utilizzo di simboli in questo manuale serve ad attirare la vostra attenzione sui possibili rischi. I simboli di sicurezza e le spiegazioni che li accompagnano devono essere perfettamente compresi. Le avvertenze in quanto tali non eliminano i rischi e non possono sostituire le misure atte a prevenire gli infortuni.

	Avviso - Per ridurre il rischio di lesioni, leggere le istruzioni per l'uso.
	Indossare otoprotettori. L'esposizione al rumore può provocare la perdita dell'udito.
	Indossare una maschera respiratoria antipolvere. Durante la lavorazione del legno e di altri materiali si può generare della polvere nociva per la salute. Non è consentita la lavorazione di materiali contenenti amianto!
	Indossare degli occhiali protettivi. Le scintille generate durante il funzionamento o le schegge, i trucioli e la polvere che provengono dall'apparecchio possono causare la perdita della vista.
	Avviso di componenti incandescenti!
	Avvertimento di presenza tensione elettrica!
	Avviso! L'unità è controllata a distanza e può avviarsi senza alcun avviso.
	Attenzione! Prima della messa in funzione iniziale, verificare il livello dell'olio e sostituire il tappo di chiusura dell'olio!
	Non esporre la macchina alla pioggia. L'apparecchio può essere installato stazionato, stoccato e azionato solo a condizioni ambientali di asciutto.
	Specificazione del livello di potenza acustica in dB
	Il prodotto è conforme alle direttive europee in vigore.
	Il prodotto è conforme alle direttive serbe in vigore.

Indice:

Pagina:

1. Introduzione 45
2. Descrizione dell'apparecchio (Fig. 1 - 14)......45
3. Contenuto della fornitura 45
4. Impiego conforme alla destinazione d'uso.... 46
5. Indicazioni di sicurezza 46
6. Dati tecnici 49
7. Prima della messa in funzione 49
8. Montaggio e utilizzo....49
9. Allacciamento elettrico 50
10. Pulizia, manutenzione e magazzinaggio....51
11. Smaltimento e riciclaggio .... 53
12. Risoluzione dei guasti....54
13. Dichiarazione di conformità....293

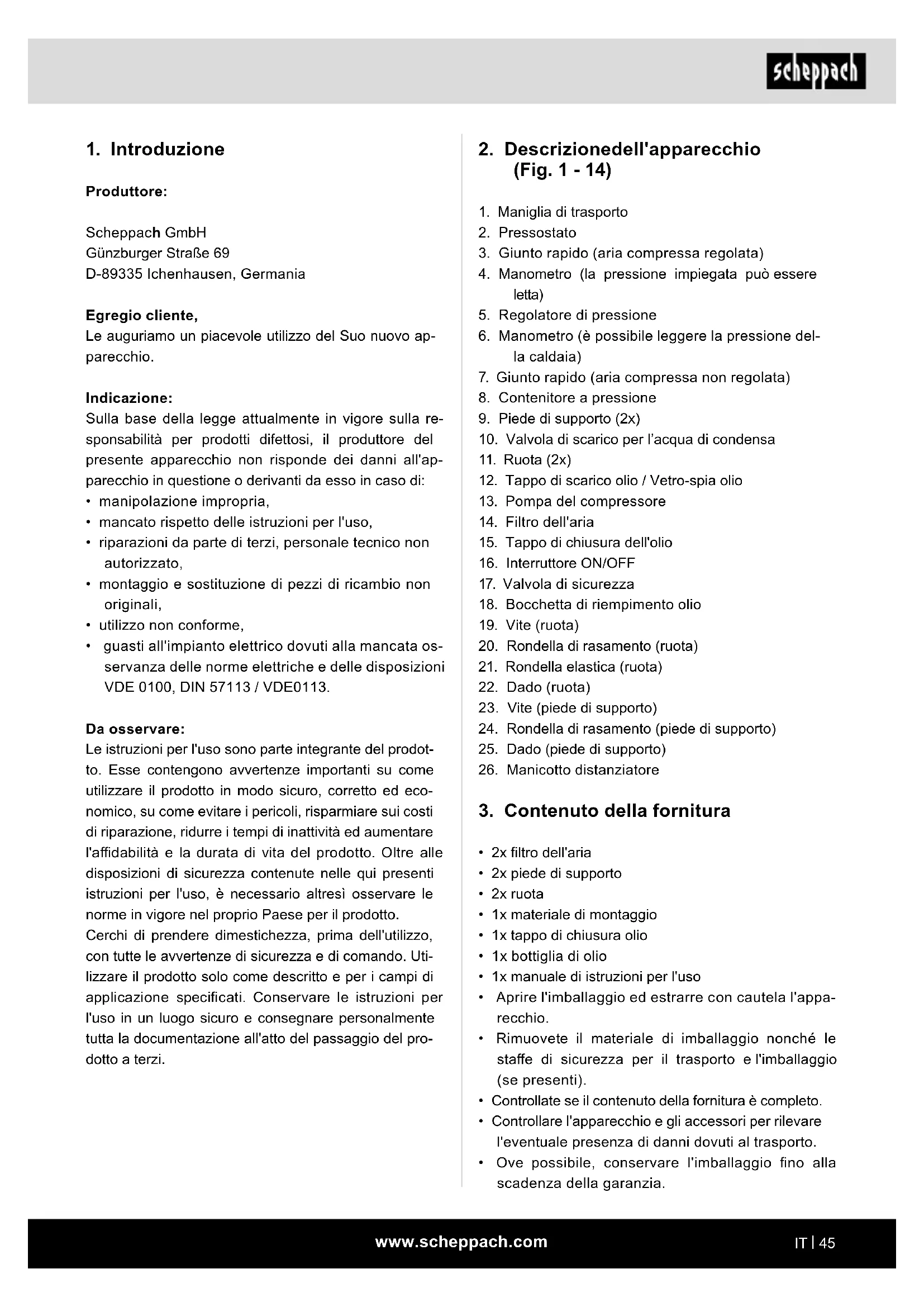

1. Introduzione

Produttore:

Scheppach GmbH

Le auguriamo un piacevole utilizzo del Suo nuovo apparecchio.

Indicazione:

Sulla base della legge attualmente in vigore sulla responsabilità per prodotti difettosi, il produttore del presente apparecchio non risponde dei danni all'apparecchio in questione o derivanti da esso in caso di:

• manipolazione impropria,
- mancato rispetto delle istruzioni per l'uso,
- riparazioni da parte di terzi, personale tecnico non autorizzato,
- montaggio e sostituzione di pezzi di ricambio non originali,
• utilizzo non conforme,
- guasti all'impianto elettrico dovuti alla mancata osservanza delle norme elettriche e delle disposizioni VDE 0100, DIN 57113 / VDE0113.

Da osservare:

Le istruzioni per l'uso sono parte integrante del prodotto. Esse contengono avvertenze importanti su come utilizzare il prodotto in modo sicuro, corretto ed economico, su come evitare i pericoli, risparmiare sui costi di riparazione, ridurre i tempi di inattività ed aumentare l'affidabilità e la durata di vita del prodotto. Oltre alle disposizioni di sicurezza contenute nelle qui presenti istruzioni per l'uso, è necessario altresì osservare le norme in vigore nel proprio Paese per il prodotto.

Cerchi di prendere dimestichezza, prima dell'utilizzo, con tutte le avvertenze di sicurezza e di comando. Utilizzare il prodotto solo come descritto e per i campi di applicazione specificati. Conservare le istruzioni per l'uso in un luogo sicuro e consegnare personalmente tutta la documentazione all'atto del passaggio del prodotto a terzi.

2. Descrizionedell'apparecchio (Fig. 1 - 14)

1. Maniglia di trasporto
2. Pressostato
3. Giunto rapido (aria compressa regolata)
4. Manometro (la pressione impiegata può essere letta)
5. Regolatore di pressione
6. Manometro (è possibile leggere la pressione della caldaia)
7. Giunto rapido (aria compressa non regolata)
8. Contenitore a pressione
9. Piede di supporto (2x)
10. Valvola di scarico per l'acqua di condensa
11. Ruota (2x)
12. Tappo di scarico olio / Vetro-spia olio
13. Pompa del compressore
14. Filtro dell'aria
15. Tappo di chiusura dell'olio
16. Interruttore ON/OFF
17. Valvola di sicurezza
18. Bocchetta di riempimento olio
19. Vite (ruota)
20. Rondella di rasamento (ruota)
21. Rondella elastica (ruota)
22. Dado (ruota)
23. Vite (piede di supporto)
24. Rondella di rasamento (piede di supporto)
25. Dado (piede di supporto)
26. Manicotto distanziatore

3. Contenuto della fornitura

• 2x filtro dell'aria
• 2x piede di supporto
• 2x ruota
  • 1x materiale di montaggio
  • 1x tappo di chiusura olio
• 1x bottiglia di olio
  • 1x manuale di istruzioni per l'uso
• Aprire l'imballaggio ed estrarre con cautela l'apparecchio.
• Rimuovete il materiale di imballaggio nonché le staffe di sicurezza per il trasporto e l'imballaggio (se presenti).
• Controllate se il contenuto della fornitura è completo.
• Controllare l'apparecchio e gli accessori per rilevare l'eventuale presenza di danni dovuti al trasporto.
• Ove possibile, conservare l'imballaggio fino alla scadenza della garanzia.

ATTENZIONE!

L'apparecchio e il materiale di imballaggio non sono giocattoli per bambini! I bambini non devono giocare con i sacchetti di plastica, pellicole e piccole parti! Sussiste il pericolo di ingerimento e soffocamento!

4. Impiego conforme alla destinazione d'uso

Il compressore viene utilizzato per generare aria compressa per attrezzi ad aria compressa che possono essere azionati con un volume di aria fino a circa 294 l/min (per esempio sistema di gonfiaggio degli pneumatici, pistola di soffiaggio e pistola di verniciatura).

Il compressore può essere azionato solo in ambienti interni asciutti e ben ventilati.

Utilizzare la macchina solo in modo conforme all'uso previsto. Un uso diverso o che oltrepassi quello previsto è da considerarsi non conforme. L'utente/l'operatore, e non il produttore, è unico responsabile dei danni o di qualsiasi tipo di lesione derivante.

Si prega di osservare che i nostri apparecchi non sono destinati a un uso commerciale, artigianale o industriale. Non ci si assume alcuna responsabilità se l'apparecchio è impiegato nel quadro di un'attività commerciale, artigianale, industriale o simili.

5. Indicazioni di sicurezza

△ Attenzione! Quando si utilizzano elettroutensili adottare le seguenti misure di sicurezza basilari per la protezione contro le scosse elettriche, le lesioni o il pericolo di incendio. Leggere tutte le avvertenze prima di utilizzare il presente elettroutensile e conservare con cura le avvertenze di sicurezza.

△ Attenzione! Quando si utilizzano questi compres- sori, per evitare scosse elettriche, il pericolo di lesioni e di incendi è necessario osservare le misure di sicu- rezza di base seguenti.

Leggere e osservare queste avvertenze prima di utilizzare l'apparecchio

Lavorare in sicurezza

1. Mantenere in ordine la zona di lavoro

- Disordine nell'area di lavoro può causare infortuni.

1. Tenere in considerazione gli influssi ambientali

2. Non esporre gli attrezzi elettrici alla pioggia.

3. Non utilizzare utensili elettrici in luoghi umidi o bagnati. Pericolo di scarica elettrica!
4. Garantire un'adeguata illuminazione dell'area di lavoro.

5. Non utilizzare gli elettroutensile in luoghi esposti a rischio di incendio o esplosione.

6. Proteggersi da scosse elettriche

- Evitare il contatto con componenti collegati a terra (es. tubi, radiatori, cucine elettriche, frigoriferi)

1. Tenere i bambini lontani!

- Non lasciare che altre persone tocchino l'attrezzo o il cavo, tenerle lontane dalla propria zona di lavoro.

1. Conservare gli elettroutensili non utilizzati in modo sicuro

- Gli utensili elettrici non utilizzati devono essere conservati in un luogo asciutto, in posizione elevata o chiuso a chiave, al di fuori della portata dei bambini.

1. Non sovraccaricare l'attrezzo elettrico

- Funzionano meglio e in modo più sicuro nel campo di potenza indicato.

1. Indossare abbigliamento adeguato

2. Non indossare abbigliamento largo o gioielli perché potrebbero essere catturati da componenti in movimento.

3. Durante il lavoro all'aperto si raccomandano guanti in gomma e calzature antiscivolo.

4. In caso di capelli lunghi, indossare una retina per raccogliere i capelli.

5. Non utilizzare il cavo per scopi a cui non è destinato

- Non estrarre la spina dalla presa tirando il cavo. Proteggere il cavo da calore, olio e spigoli appuntiti.

1. Prendersi cura degli attrezzi elettrici con diligenza

2. Tenere il proprio compressore pulito, in modo da poter lavorare con esso in modo corretto e sicuro.

3. Attenersi alle istruzioni di manutenzione.
4. Controllare regolarmente la linea di allacciamento dell'utensile elettrico e farlo sostituire da un tecnico qualificato qualora sia danneggiato.

5. Controllare regolarmente i cavi di prolunga e sostituirli quando appaiono danneggiati.

6. Estrarre la spina dalla presa

- In caso di inutilizzo dell'attrezzo elettrico, prima della manutenzione e durante la sostituzione di attrezzi, per esempio lama della sega, trapano, fresa.

1. Evitare l'avviamento inavvertito

- Accertarsi che l'interruttore sia spento quando si inserisce la spina nella presa.

1. Utilizzare il cavo di prolunga per la zona esterna

- All'aperto utilizzare solo cavi di prolunga consentiti e opportunamente contrassegnati a tale scopo.

- Utilizzare il tamburo avvolgicavo solo in stato srotolato.

1. Stare sempre all'erta

- Fare attenzione a cosa si sta facendo. Attenersi alle regole di buonsenso durante il lavoro. Non utilizzare l'attrezzo elettrico se non si è concentrati.

1. Verificare che l'attrezzo elettrico non sia danneggiato

- Prima di utilizzare l'utensile elettrico, controllare scrupolosamente che i dispositivi di protezione o le parti leggermente danneggiate funzionino correttamente.

- Controllare che le parti mobili funzionino correttamente e non si blocchino, e che non siano danneggiate. Tutti i componenti devono essere montati correttamente e tutte le condizioni devono essere soddisfatte al fine di garantire un esercizio perfetto dell'elettroutensile.

- I dispositivi di protezione e le parti danneggiate devono essere riparati o sostituiti correttamente in un'officina specializzata autorizzata, a meno che non venga specificato altrimenti nelle istruzioni per l'uso.

- Gli interruttori danneggiati devono essere sostituiti presso un'officina di assistenza.

- Non utilizzare cavi di collegamento difettosi o danneggiati.

- Non utilizzare attrezzi elettrici il cui l'interruttore non può essere acceso o spento.

1. Far riparare l'elettroutensile da un tecnico elettricista qualificato

- Il presente utensile elettrico è conforme alle disposizioni di sicurezza pertinenti. Le riparazioni devono essere effettuate solo da un esperto elettricista utilizzando pezzi di ricambio originali, altrimenti si rischiano infortuni dell'utilizzatore.

1. Attenzione!

- Per la propria sicurezza personale, utilizzare solo gli accessori e i dispositivi supplementari riportati nelle istruzioni per l'uso o consigliati / indicati dal produttore.

L'utilizzo di elettroutensili e accessori diversi da quelli consigliati nelle istruzioni per l'uso o nel cata- logo può implicare un pericolo di lesioni personali.

1. Rumore

- Durante l'utilizzo del compressore, indossare otoprotettori.

1. Sostituzione del cavo di collegamento

- Se il cavo di collegamento è danneggiato, deve essere sostituito dal produttore o da un elettricista specializzato, al fine di evitare potenziali pericoli. Pericolo di scariche elettriche

1. Gonfiaggio degli pneumatici

- Controllare la pressione degli pneumatici subito dopo il gonfiaggio, utilizzando un manometro adatto, ad es. presso una stazione di rifornimento.

1. Compressori mobili su strada per il funzionamento in cantieri

- Assicurarsi che tutti i flessibili e il valvolame siano adatti alla pressione operativa massima ammessa del compressore.

1. Luogo di installazione

- Posizionare il compressore solo su una superficie piana.

1. Si consiglia di dotare i flessibili di alimentazione di un cavo di sicurezza, ad es. una fune metallica, in caso di pressioni superiori a 7 bar.

2. Evitare forti sollecitazioni sul sistema di tubi, utilizzando raccordi per tubi flessibili, al fine di impedire la formazione di punti di piegatura.

3. Utilizzare sempre un interruttore differenziale con corrente di intervento pari a 30 mA. L'uso di un interruttore differenziale riduce il rischio di scossa elettrica.

⚠ AVVISO! Questo attrezzo elettrico genera un campo magnetico durante l'esercizio. Tale campo può danneggiare impianti medici attivi o passivi in particolari condizioni. Per ridurre il rischio di lesioni serie o mortali, si raccomanda alle persone con impianti medici di consultare il proprio medico e il fabbricante dell'impianto medico prima di utilizzare l'attrezzo elettrico.

ULTERIORI INDICAZIONI DI SICUREZZA

Rispettare le istruzioni di servizio corrispondenti dei rispettivi attrezzi pneumatici / dispositivi accessori ad aria compressa! Occorre inoltre rispettare le indicazioni generali di seguito riportate:

Indicazioni di sicurezza per lavorare con aria compressa e pistole di soffiaggio

• Garantire una distanza sufficiente dal prodotto, sempre di almeno 2,50 m e tenere lontani gli attrezzi pneumatici / i dispositivi accessori ad aria compressa durante il funzionamento del compressore.
• La pompa del compressore e le linee del compressore raggiungono temperature elevate durante l'esercizio. Il contatto comporta ustioni.
• L'aria aspirata dal compressore deve essere mantenuta priva di additivi che rischiano di provocare incendi o esplosioni nella pompa del compressore.
• Quando si allenta il raccordo del flessibile, tenere saldamente con la mano il pezzo di raccordo del flessibile.
• In questo modo si evitano eventuali lesioni causate dal rimbalzo del flessibile.
• Indossare occhiali protettivi e una mascherina per la protezione delle vie aeree quando si lavora con la pistola ad aria compressa. Le polveri sono nocive per la salute! Corpi estranei e componenti soffiati via possono facilmente causare lesioni.
• Non puntare il soffio della pistola di soffiaggio su persone né utilizzarla per pulire indumenti mentre vengono indossati sul corpo. Pericolo di lesioni!

Indicazioni di sicurezza per l'utilizzo di dispositivi accessori di spruzzatura e spray (per esempio bombolette spray di vernice):

• Durante il riempimento del dispositivo accessorio di spruzzaggio e spray, tenere lontano il compressore al fine di evitare il contatto del liquido con il compressore.
• Non spruzzare mai con i dispositivi accessori di spruzzaggio (ad es. bombolette spray di vernice) nella direzione del compressore. L'umidità può provocare danni elettrici!
• Non utilizzare vernici o solventi con punto di infiammabilità inferiore a 55° C. Pericolo di esplosione!
  • Non riscaldare vernici e solventi. Pericolo di esplosione!

• Se vengono trattati liquidi nocivi per la salute, sono necessari apparecchi filtranti (maschere facciali) per la protezione. Osservare anche le informazioni fornite dai fabbricanti di tali sostanze per quanto riguarda le misure di protezione.

• Occorre osservare le informazioni e le marcature relative all'ordinanza sulle sostanze pericolose Gef-StoffV applicate sugli imballaggi esterni dei materiali lavorati. È necessario adottare eventualmente ulteriori misure di protezione, in particolare indossare indumenti e maschere adeguate.

• Non è consentito fumare durante il processo di spruzzatura o nell'area di lavoro. Pericolo di esplosione! Anche i fumi delle vernici sono altamente infiammabili.
• Non è consentita la presenza o l'uso di focolari, fiamme libere o macchine che emettono scintille.
• Non conservare o consumare cibi e bevande nell'area di lavoro. I fumi delle vernici sono nocivi per la salute.
• L'area di lavoro deve essere superiore a 30 m ^3 e occorre garantire un sufficiente ricambio dell'aria durante la spruzzatura e l'asciugatura.
• Non spruzzare controvento. Osservare tassitivamente le disposizioni dell'autorità di polizia locale quando si spruzzano materiali infiammabili o pericolosi.
• Non trattare in collegamento con il flessibile a pressione in PVC fluidi quali acquaragia, butanolo e di- clorometano. Questi fluidi distruggono il flessibile a pressione.
• L'area di lavoro deve essere separata dal compressore in modo che non ci sia un contatto diretto con il mezzo di lavoro.

Funzionamento di serbatoi a pressione

• Chiunque utilizzi un serbatoio a pressione è tenuto a mantenerlo in condizioni adeguate, a farlo funzionare correttamente, a monitorarlo, a eseguire senza indugio gli interventi di manutenzione e riparazione necessari e ad adottare le misure di sicurezza richieste dalle circostanze.
• L'autorità di controllo può disporre le misure di monitoraggio richieste dal singolo caso.
• Non è consentito far funzionare un serbatoio a pressione se presenta difetti che potrebbero mettere in pericolo gli addetti o terzi.
• Controllare il serbatoio a pressione prima di ogni messa in funzione per verificare che non sia arrugginito o danneggiato. Il compressore non deve essere messo in funzione se il serbatoio a pressione è arrugginito o danneggiato. In caso di danni, prego rivolgersi a un punto di assistenza.

Conservare con cura le indicazioni di sicurezza.

6. Dati tecnici

Allacciamento alla rete 230V / 50Hz

Potenza del motore 2200 W
Modalità operativa S1
Numero massimo di giri del compressore	2850 min ^1
Volume del serbatoio a pressione (in litri)	100
Pressione di esercizio circa 8 bar
Potenza di aspirazione teorica circa 412 l/min
Potenza di aspirazione Potenza in uscita	circa 294 l/min
Tipo di protezione	IPX2
Peso dell'apparecchio	circa 52 kg
Olio (15W 40)	circa 0,25 l
Altezza di montaggio (sopra il livello zero)	1000 m

Con riserva di modifiche tecniche!

I valori delle emissioni sonore sono stati determinati secondo la EN ISO 3744.

Indossare otoprotettori.

L'esposizione al rumore può provocare la perdita dell'udito.

△ Avviso: Il rumore può avere un grave impatto sulla salute. Se il rumore della macchina è superiore a 85 dB, usare degli otoprotettori adeguati.

Livello di potenza acustica L_wA	96 dB
Livello di pressione acustica L_pA	71 dB
Incertezza K_wA/pA	2,03 dB

7. Prima della messa in funzione

• Prima del collegamento assicurarsi che i dati sulla piastrina indicatrice corrispondano ai dati della rete.

• Rimuovere, prima della messa in funzione iniziale, il tappo per il trasporto (B) e riempire l'alloggiamento della pompa del compressore con olio, come descritto al punto 8.4.

• Controllare l'apparecchio per rilevare l'eventuale presenza di danni da trasporto. Comunicare immediatamente eventuali danni al corriere che ha consegnato il compressore.

• Il compressore deve essere installato vicino all'utenza.
• È necessario evitare linee d'aria e di alimentazione lunghe (cavi di prolunga).
• Accertarsi che l'aria di aspirazione sia secca e priva di polvere.
• Non collocare il compressore in un locale umido o bagnato.
• Il compressore può funzionare solo in locali idonei (ben ventilati, temperatura ambiente da +5 °C a 40 °C). Nell'ambiente non devono essere presenti polveri, acidi, vapori, gas esplosivi o infiammabili.
• Il compressore è adatto per l'uso in locali asciutti. Non è ammissibile l'uso in zone in cui si impiegano spruzzi di acqua.
• Prima della messa in funzione occorre controllare il livello dell'olio nella pompa del compressore.
• Il compressore può essere usato solo per breve tempo in ambienti esterni, a condizioni ambientali di asciutto.
• Il compressore deve sempre essere tenuto asciutto e non deve rimanere all'aperto dopo i lavori.

8. Montaggio e utilizzo

Attenzione!

Prima della messa in funzione è obbligatorio montare completamente l'apparecchio!

Per il montaggio è necessario disporre di:

• 2 x chiave fissa 19 mm (non compresa nel contenuto della fornitura)
• 2 x chiave fissa 14 mm (non compresa nel contenuto della fornitura)

8.1 Montaggio delle ruote (Fig. 5)

- Montare le ruote (11) in dotazione come rappresentato.

8.2 Montaggio del piede di supporto (2x) (Fig. 6)

- Montare il piede di supporto (2x) in dotazione come rappresentato.

8.3 Montaggio del filtro dell'aria (2x) (Fig. 7, 8)

- Rimuovere il tappo per il trasporto (A) e avvitare il filtro dell'aria (14) all'apparecchio.

8.4 Sostituzione del coperchio per il trasporto (B) (Fig. 9, 10)

• Rimuovere il coperchio per il trasporto (B) dell'orifizio di rabbocco dell'olio (18).
• Riempire l'alloggiamento della pompa del compressore con l'olio per compressori in dotazione e inserire il tappo di chiusura dell'olio (15) accluso nell'orifizio di rabboco dell'olio (18).

8.5 Allacciamento alla rete

• Il compressore è dotato di un cavo di rete con spina di messa a terra. Questo può essere collegato a qualsiasi presa collegata a terra 230 V\~ 50 Hz protetta a 16 A.
• Prima della messa in funzione, accertarsi che la tensione di rete corrisponda alla tensione di esercizio e alla potenza della macchina riportata sulla targhetta dati.
• Cavi di alimentazione lunghi, prolunghe, tamburi portacavo ecc. causano cadute di tensione e possono impedire l'avvio del motore.
• Alle basse temperature, inferiori a +5 °C, l'avvio del motore risulta difficile.

8.6 Interruttore ON/OFF (Fig. 2)

- Per accendere il compressore, si tira l'interruttore ON/OFF (16) verso l'alto. Per spegnere, si tira l'interruttore ON/OFF verso il basso.

8.7 Regolazione della pressione: (Fig. 1, 3)

• Con il regolatore di pressione (5) si imposta la pressione sul manometro (4).
• La pressione impostata può essere rilevata sul giunto rapido (3).
• La pressione della caldaia viene letta dal mano-metro (6).
• La pressione della caldaia viene rilevata sul giunto rapido (7).

8.8 Impostazione del pressostato (Fig. 1)

- Il pressostato (2) viene impostato in fabbrica. Pressione di accensione circa 6 bar Pressione si spegnimento circa 8 bar

8.9 Interruttore magnetotermico di protezione

L'interruttore magnetotermico di protezione è integrato nell'apparecchio.

Se l'interruttore magnetotermico di protezione si attiva, procedere nel seguente modo:

• Estrarre la spina elettrica.

• Attendere da due a tre minuti circa.

• Reinserire l'apparecchio.

• Se l'apparecchio non si avvia, ripetere l'operazione.
• Se l'apparecchio continua a non avviarsi, spegnere l'apparecchio con l'interruttore ON/OFF (16) per poi riaccenderlo.
• Se sono stati eseguiti tutti i passi sopra citati e l'apparecchio continua comunque a non funzionare, contattare il nostro servizio di assistenza.

9. Allacciamento elettrico

Il motore elettrico installato è collegato e pronto per l'esercizio. L'allacciamento è conforme alle disposizioni VDE e DIN pertinenti. L'allacciamento alla rete lato cliente e il cavo di prolunga utilizzato devono essere conformi a tali norme.

Durante i lavori con i dispositivi accessori di spruzzaggio e spray nonché in caso di applicazione provvisoria all'aperto, occorre collegare assolutamente l'apparecchio ad una corrente di intervento di 30 mA tramite un interruttore differenziale.

Avvertenze importanti

In caso di sovraccarico il motore si disinserisce automaticamente. Dopo un tempo di raffreddamento (di durata diversa) è possibile inserire nuovamente il motore.

Cavo di alimentazione elettrica difettoso.

Sui cavi di alimentazione elettrica si verificano spesso danni all'isolamento.

Le cause possono essere le seguenti:

• Schiacciature, laddove i cavi di alimentazione vengono fatti passare attraverso finestre o interstizi di porte.
• Piegature a causa del fissaggio o della conduzione dei cavi stessi eseguiti in modo non appropriato.
• Tagli causati dal transito sui cavi di alimentazione.
• Danni all'isolamento causati dalle operazioni di distacco dalla presa a parete.
• Cricche a causa dell'invecchiamento dell'isolamento. Tali cavi di alimentazione elettrica difettosi non possono essere utilizzati e rappresentano un pericolo mortale a causa dei danni all'isolamento.

Controllare regolarmente che i cavi di alimentazione elettrica non siano danneggiati. Assicurarsi che, durante tale controllo, il cavo di alimentazione non sia collegato alla rete elettrica. I cavi per il collegamento elettrico devono essere conformi alle disposizioni VDE e DIN pertinenti. Utilizzare soltanto i cavi di alimentazione con la dicitura "H05VV-F".

La designazione del tipo deve essere stampata sul ca- vo di collegamento.

Motore a corrente alternata:

• La tensione di alimentazione deve essere di 230 V \~.
• I cordoni di prolunga fino a 25 m di lunghezza devono avere una sezione di 1,5 millimetri quadrati.

Gli allacciamenti e le riparazioni all'impianto elettrico possono essere eseguiti soltanto da un elettricista qualificato.

In caso di domande indicare i seguenti dati:

• Tipo di corrente del motore
  • Dati della piastrina indicatrice della macchina
  • Dati della piastrina indicatrice del motore

10. Pulizia, manutenzione e magazzinaggio

⚠ Attenzione!

Staccare la spina elettrica prima di tutti gli interventi di pulizia e di manutenzione! Pericolo di lesioni causate da scariche elettriche!

Attenzione!

Attendere fino a quando l'apparecchio non si sia raffreddato completamente! Pericolo di ustioni!

⚠ Attenzione!

Prima di qualsiasi lavoro di pulizia e manutenzione, l'apparecchio deve essere depressurizzato! Pericolo di lesioni!

10.1 Pulizia

• Mantenere lo strumento più pulito possibile dalla polvere e dallo sporco. Pulire l'apparecchio strofinando con un panno pulito o soffiando con aria compressa a bassa pressione.

• Si raccomanda di pulire l'apparecchio subito dopo ogni utilizzo.

• Pulire regolarmente l'apparecchio con un panno umido e del sapone lubrificante. Non impiegare detergenti o solventi; questi potrebbero corrode-re le parti di plastica dell'apparecchio. Assicurarsi che non possa penetrare acqua all'interno dell'apparecchio.

• Il tubo flessibile e gli strumenti di spruzzatura devono essere scollegati dal compressore prima della pulizia. Il compressore non deve essere pulito con acqua, solventi o simili.

10.2 Manutenzione del serbatoio a pressione (Fig. 1) △ Attenzione!

Per garantire la durabilità a lungo termine del ser- batoio a pressione (8), l'acqua di condensa deve essere scaricata dopo ogni operazione mediante l'apertura del tappo di scarico (10).

Per prima cosa scaricare la pressione della caldaia (vedere 10.7.1).

La valvola di scarico si apre ruotandola in senso an- tiorario (guardando dal retro del compressore verso la vite), in modo da far defluire completamente l'acqua di condensa dal serbatoio a pressione. Richiudere poi la valvola di scarico (ruotare in senso orario). Controllare il serbatoio a pressione prima di ogni messa in funzione per verificare che non sia arrugginito o danneggiato.

Il compressore non deve essere messo in funzione se il serbatoio a pressione è arrugginito o danneggiato. In caso di danni, prego rivolgersi a un punto di assistenza.

⚠ Attenzione!

L'acqua di condensa nel serbatoio di pressione contiene resti di olio. Smaltire l'acqua di condensa rispettando l'ambiente presso un apposito centro di raccolta.

10.3 Valvola di sicurezza (Fig. 1, 3)

La valvola di sicurezza (17) è stata regolata sulla massima pressione ammessa del serbatoio a pressione. Non è ammissibile regolare la valvola di sicurezza o rimuovere il dispositivo di collegamento (17.2) tra il dado di scarico (17.1) e la relativa calotta (17.3).

Affinché la valvola di sicurezza funzioni in maniera corretta secondo necessità, questa deve essere azionata ogni 30 ore di servizio, in ogni caso almeno 3 volte all'anno. Ruotare il dado di scarico (17.1) perforato in senso antiorario per aprirlo, quindi tirare manualmente lo stelo della valvola verso l'esterno sopra il dado di scarico (17.1) perforato per aprire lo sfogo della valvola di sicurezza.

La valvola a questo punto scarica l'aria in maniera percettibile. Serrare poi nuovamente il dado di scarico in senso orario.

10.4 Controllo regolare del livello dell'olio (Fig. 11)

Posizionare il compressore su una superficie piana e diritta.

Il livello dell'olio deve trovarsi tra le indicazioni MAX e MIN del vetro di ispezione dell'olio (12).

Cambio dell'olio: Olio raccomandato: SAE 15W 40 o equivalente.

L'olio rabboccato inizialmente va cambiato dopo 10 ore di servizio; in seguito occorre scaricare l'olio ogni 50 ore di servizio e rabboccare con olio nuovo.

10.5 Cambio dell'olio (Fig. 1, 10, 11)

Spegnere il motore e scollegare la spina di rete dalla presa. Rimuovere il tappo di chiusura dell'olio (15).

Dopo aver scaricato l'eventuale pressione dell'aria presente, è possibile svitare il tappo di scarico dell'olio dell'olio (12) sulla pompa del compressore (13).

Per evitare la fuoriuscita incontrollata dell'olio, tenere sotto una piccola canaletta in lamiera e raccogliere l'olio in un contenitore. Se l'olio non fuoriesce completamente, consigliamo di inclinare un po' il compressore.

Quando l'olio è stato scaricato, riapplicare il tappo di scarico dell'olio (12).

Smaltire l'olio usato consegnandolo ad un apposito centro di raccolta di oli esausti.

Per versare la quantità di olio esatta, accertarsi che il compressore si trovi su una superficie dritta. Versare l'olio nuovo nell'orifizio di rabbocco dell'olio (18) fino a quando il livello dell'olio non raggiunge la quantità di riempimento massima. Tale quantità è contrassegnata da un punto rosso sul vetro-spia dell'olio (12) (Fig. 11). Non superare la quantità di riempimento massima.

L'eccessivo riempimento può danneggiare l'apparecchio. Riposizionare il tappo di chiusura dell'olio (15) nell'orifizio di rabbocco dell'olio (18).

10.6 Pulizia del filtro di aspirazione (Fig. 3, 12, 13)

Il filtro di aspirazione impedisce l'aspirazione di polvere e sporco. È necessario pulire questo filtro almeno ogni 300 ore di esercizio. Un filtro di aspirazione ostruito riduce notevolmente le prestazioni del compressore.

Rimuovere il filtro di aspirazione (2x) aprendo la vite (E).

Togliere poi il coperchio del filtro (D). A questo punto è possibile rimuovere il filtro dell'aria (F).

Sbattere il filtro dell'aria e il coperchio del filtro e l'alloggiamento del filtro facendo attenzione.

Questi componenti devono, in seguito, essere puliti soffiando al loro interno dell'aria compressa (ca. 3 bar) e rimontati seguendo il procedimento inverso.

10.7 Stoccaggio

⚠ Attenzione!

Scollegare la spina elettrica, sfiatare l'apparecchio e tutti gli attrezzi pneumatici collegati. Spegnere il compressore, in modo che esso non entri in funzione senza motivo.

⚠ Attenzione!

Conservare il compressore solo in un ambiente asciutto e inaccessibile a persone non autorizzate. Non rovesciare, conservare solo in verticale! L'olio può fuoriuscire!

10.7.1 Scarico della sovrapressione

Scaricare la sovrapressione nel compressore spegnendo il compressore e adoperando l'aria compressa ancora presente nel serbatoio a pressione, per esempio con un attrezzo pneumatico in marcia al minimo o con una pistola di soffiaggio.

10.8 Informazioni sulle riparazioni

Occorre notare che in questo prodotto i seguenti componenti sono soggetti a naturale usura o usura legata all'uso e sono richiesti i seguenti pezzi come materiali di consumo.

Pezzi soggetti a usura*: Filtro dell'aria

* non necessariamente compreso nel contenuto della fornitura!

I pezzi di ricambio e gli accessori sono reperibili presso il nostro Service Center. Scansionare a tal fine il codice QR che si trova in prima pagina.

11. Smaltimento e riciclaggio

Avvertenze per l'imballaggio

Il materiale d'imballaggio è riciclabile. Si prega di smaltire gli imballaggi nel rispetto dell'ambiente.

Avvertenze relative alla legge sui dispositivi elettrici ed elettronici (ElektroG)

I dispositivi elettrici ed elettronici usati non rientrano nei rifiuti domestici, ma devono essere trattati e smaltiti in modo separato!

• Le batterie o gli accumulatori utilizzati non integrati nel dispositivo usato devono essere rimossi prima della consegna, senza distruggerli! Il loro smaltimento è regolato dalla legge sulle batterie.
• I proprietari o gli utilizzatori di dispositivi elettrici ed elettronici sono tenuti per legge a restituirli al termine della loro durata utile.
• L'utente finale è responsabile in prima persona per la cancellazione dei suoi dati personali in relazione al dispositivo usato da smaltire!
• Il simbolo del bidone della spazzatura barrato indica che i dispositivi elettrici ed elettronici non possono essere smaltiti insieme ai normali rifiuti domestici.

• I dispositivi elettrici ed elettronici possono essere restituiti gratuitamente presso i seguenti centri:

• Centri di raccolta e smaltimento di diritto pubblico (ad es. depositi comunali)

• Punti vendita di dispositivi elettronici (fisici e online), nella misura in cui il distributore sia tenuto al ritiro o lo offra in modo volontario.
• È possibile consegnare gratuitamente al produttore, senza dovere acquistare prima un nuovo dispositivo da questi, fino a tre dispositivi elettronici usati per ogni tipo di dispositivo con una lunghezza del bordo di massimo 25 centimetri, oppure portare il dispositivo presso un altro centro di raccolta autorizzato nelle proprie vicinanze.
• Altre condizioni di ritiro complementari del produttore e del distributore sono reperibile presso il rispettivo servizio clienti.

- In caso di consegna da parte del produttore di un nuovo dispositivo elettronico presso un privato, quest'ultimo può richiedere il ritiro gratuito del dispositivo elettronico usato, su richiesta dell'utente finale stesso. Contattare a tale proposito il servizio clienti del produttore.

- Quanto esposto si applica solo ad apparecchi installati e distribuiti in un paese dell'Unione Europea e soggetti alla Direttiva europea 2012/19/UE. Nei paesi al di fuori dell'Unione Europea possono applicarsi norme diverse per lo smaltimento di dispositivi elettrici ed elettronici usati.

La vostra amministrazione comunale o altri servizi cittadini vi possono fornire informazioni sulle opzioni di smaltimento dell'apparecchio non più in uso.

Carburanti e oli

• Prima dello smaltimento dell'apparecchio, occorre scaricare il serbatoio del carburante e quello dell'olio motore!
• Il carburante e l'olio motore non rientrano nei rifiuti domestici, né possono essere gettati nelle fogne, ma devono essere trattati e smaltiti in modo separato!
• I serbatoi dell'olio e del carburante devono essere smaltiti in modo rispettoso nei confronti dell'ambiente.

12. Risoluzione dei guasti

Guasto Possibile causa Azione correttiva
Il compressore non fun-ziona.	Tensione di rete non presente.	Verificare cavo, spina elettrica, fusibile e presa di corrente.
	Tensione di rete insufficiente.	Evitare cavi di prolunga troppo lunghi. Utilizzare cavi di prolunga con una sezione del cavo sufficiente.
	Temperatura esterna insufficiente.	Non operare al di sotto di una temperatura esterna di +5°C.
	Il motore si surriscalda.	Lasciare raffreddare il motore e se necessario, eliminare la causa del surriscalda-mento.
Il compressore funziona, ma non vi è pressione.	Valvola di sicurezza (17) non a tenuta.	Sostituire la valvola di sicurezza (17).
	Guarnizioni rotte.	Controllare le guarnizioni, fare sostituire le guarnizioni rotte in un'officina specializzata.
	Vite di scarico per l'acqua di condensa (10) non a tenuta.	Serrare la vite manualmente. Verificare la tenuta della vite, eventualmen-te sostituirla.
Il compressore funziona, la pressione viene indicata sul manometro, ma gli attrezzi non funzionano.	Raccordi dei flessibili non a tenuta.	Verificare il flessibile dell'aria compressa e gli attrezzi, eventualmente sostituirli.
	Giunto rapido non a tenuta.	Controllare il giunto rapido e, se necessario, sostituirlo.
	Troppa poca pressione impostata sul regolatore di pressione (5).	Aprire ulteriormente il regolatore di pres-sione.

8.6 Comutator de pornire/oprire (fig. 2)

Vizi evidenti vanno segnalati entro 8 giorni dalla ricezione della merce, altrimenti decadono tutti i diritti dell'acquirente inerenti a vizi del genere. Appurato un impiego corretto da parte dell'acquirente, garantiamo per le nostre macchine per tutto il periodo legale di garanzia a decorrere dalla consegna in maniera tale che sostituiamo gratuitamente qualsiasi componente che entro tale periodo presenti dei vizi di materiale o di fabbricazione tali da renderlo inutilizzabile. Per componenti non fabbricati da noi garantiamo solo nella misura nella quale noi stessi possiamo rivendicare diritti a garanzia nei confronti dei nostri fornitori. Le spese per il montaggio dei componenti nuovi sono a carico dell'acquirente. Sono escluse pretese di risoluzione per vizi, di riduzione o ulteriori pretese di risarcimento danni.

Garantie NL
