HC100dc - Kompressor SCHEPPACH - Gratis brugsanvisning og manual

Mærke	Scheppach
Model	HC100dc
Produkttype	Stempelkompressor
Motoreffekt	2200 W
Forsyningsspænding	230 V / 50 Hz
Beholdervolumen	100 L
Maksimalt arbejdstryk	8 bar
Teoretisk sugestrøm	412 L/min
Teoretisk udgangsstrøm	294 L/min
Apparatets vægt	52 kg
Anbefalet motorolie	SAE 15W 40 (0,25 L)
Driftstilstand	S1 (kontinuerlig drift)
Beskyttelsesklasse	IPX2
Lydeffektniveau (LwA)	96 dB
Lydtrykniveau (LpA)	71 dB
Kompressorens omdrejningstal	2850 min⁻¹
Maks. justeringshøjde	1000 m over havets overflade
Anvendelse	Tørt og godt ventileret indendørs
Sliddele	Luftfiltre

Ofte stillede spørgsmål - HC100dc SCHEPPACH

Hvordan tages kompressoren i brug første gang?

Før første ibrugtagning skal du fjerne transportproppen (B) og fylde pumpens krumtaphus med den medfølgende olie (ca. 0,25 L SAE 15W 40) gennem oliepåfyldningsåbningen (18). Kontroller oliestanden gennem kikglasset (12), og sørg for, at kompressoren står på en plan overflade. Monter de medfølgende hjul, støtteben og luftfiltre. Sæt stikket i en 230 V stikkontakt, der er sikret med en 16 A sikring.

Hvordan tømmes kondensvandet fra beholderen?

Efter hver brug skal du lade kedeltrykket falde, og derefter åbne udluftningsskruen (10) ved at dreje mod uret (set nedefra). Kondensvandet løber ud. Spænd skruen igen ved at dreje med uret. Bemærk: Kondensvandet indeholder olierester, bortskaf det på en godkendt indsamlingsplads.

Hvilken olie skal bruges, og hvornår skal den skiftes?

Brug en SAE 15W 40 olie eller tilsvarende. Det første olieskifte skal ske efter 10 timers drift, derefter hver 50. time. For at tømme olien skal du fjerne olietudsen (15) og skrue olieudluftningsskruen (12) af. Opsaml den brugte olie i en beholder og aflever den på en specialiseret indsamlingsplads.

Hvordan rengøres kompressorens luftfilter?

Rengør luftfilteret mindst hver 300. driftstime. Fjern filteret ved at åbne skruen (E) og derefter dækslet (D). Tag filteret (F) ud, bank det forsigtigt, og blæs det rent med trykluft ved ca. 3 bar. Saml i omvendt rækkefølge. Et tilstoppet filter reducerer kompressorens ydeevne.

Hvad gør jeg, hvis kompressoren ikke starter?

Kontroller netspændingen (230 V), kablet, stikket, sikringen og stikkontakten. Hvis udetemperaturen er under +5 °C, kan starten være vanskelig. Hvis motoren overopheder, skal den køle af. Kontroller også, at tænd/sluk-knappen (16) står på position 'I'. Hvis problemet fortsætter, kontakt kundeservice.

Hvordan indstilles udgangstrykket?

Brug trykregulatoren (5) til at justere trykket, der vises på manometeret (4). Det indstillede tryk er tilgængeligt på hurtigkoblingen (3). Kedeltrykket aflæses på manometeret (6) og er tilgængeligt på hurtigkoblingen (7).

Hvad er de vigtige sikkerhedsinstruktioner?

Bær altid høreværn (lydniveau op til 96 dB), beskyttelsesbriller og støvmaske. Brug ikke kompressoren i regn eller fugtige omgivelser. Før vedligeholdelse skal stikket tages ud, og apparatet trykudløses. Sikkerhedsventilen skal aktiveres mindst hver 30. driftstime.

Kan kompressoren bruges udendørs?

Kompressoren er designet til brug i tørt indendørs. Den kan kortvarigt bruges udendørs kun i tørt vejr. Opbevar den tørt efter brug. Udsæt den ikke for regn.

Hvordan vedligeholdes trykbeholderen?

Tøm kondensvandet efter hver brug (se spørgsmål 2). Før hver brug skal du kontrollere, at beholderen ikke har rust eller skader. Brug ikke kompressoren, hvis beholderen er beskadiget. Få beholderen kontrolleret af et specialiseret værksted om nødvendigt.

Hvilke tilbehør følger med kompressoren?

Leverancen omfatter: 2 luftfiltre, 2 støtteben, 2 hjul med monteringsmateriale, en oliedæksel, en olieflaske (0,25 L) og brugsanvisningen. Trykluftværktøjer (pumpe pistol, malingssprøjte osv.) er ikke inkluderet.

BRUGSANVISNING HC100dc SCHEPPACH

5. Säkerhetsanvisningar

Symbolerne i denne brugsanvisning skal henlede din opmærksomhed på eventuelle risici. Det er vigtigt, at du forstår sikkerhedssymbolerne og forklaringerne i forbindelse med symbolerne. Selve advarslerne afhjælper ikke risici og kan ikke erstatte korrekte foranstaltninger til forebyggelse af ulykker.

	Advarsel - Læs brugsanvisningen for at reducere risikoen for personskader.
	Brug høreværn. Støjpåvirkning kan føre til høretab.
	Brug støvmaske. Når der arbejdes med træ og andre materialer, kan der opstå sundhedsfarligt støv. Asbestholdigt materiale må ikke bearbejdes!
	Brug beskyttelsesbriller. Gnister, der opstår under arbejdet, eller splinter, spåner og støv, der springer ud af produktet, kan forårsage synstab.
	Advarsel mod varme dele!
	Advarsel mod elektrisk spænding!
	Advarsel! Enheden er fjernstyret og kan starte uden varsel.
	PAS PÅ! Inden første ibrugtagning skal olieniveauet kontrolleres og olieproppen udskiftes!
	Udsæt ikke maskinen for regn. Maskinen må kun placeres, opbevares og benyttes i tørre omgivelser.
	Angivelse af lydeffektniveau i dB
	Produktet opfylder gældende EU-direktiver.
	Produktet opfylder gældende serbiske direktiver.

1. Indledning 214
2. Beskrivelse af maskinen (fig. 1 - 14)....214
3. Leveringsomfang 214
4. Tilsigtet brug 215
5. Sikkerhedsforskrifter 215
6. Tekniske data....217
7. Før ibrugtagning 218
8. Opbygning og betjening.... 218
9. Elektrisk tilslutning....219
10. Rengøring, vedligeholdelse og opbevaring.... 219
11. Bortskaffelse og genanvendelse 221
12. Afhjælpning af fejl 222
13. Overensstemmelseserklæring 295

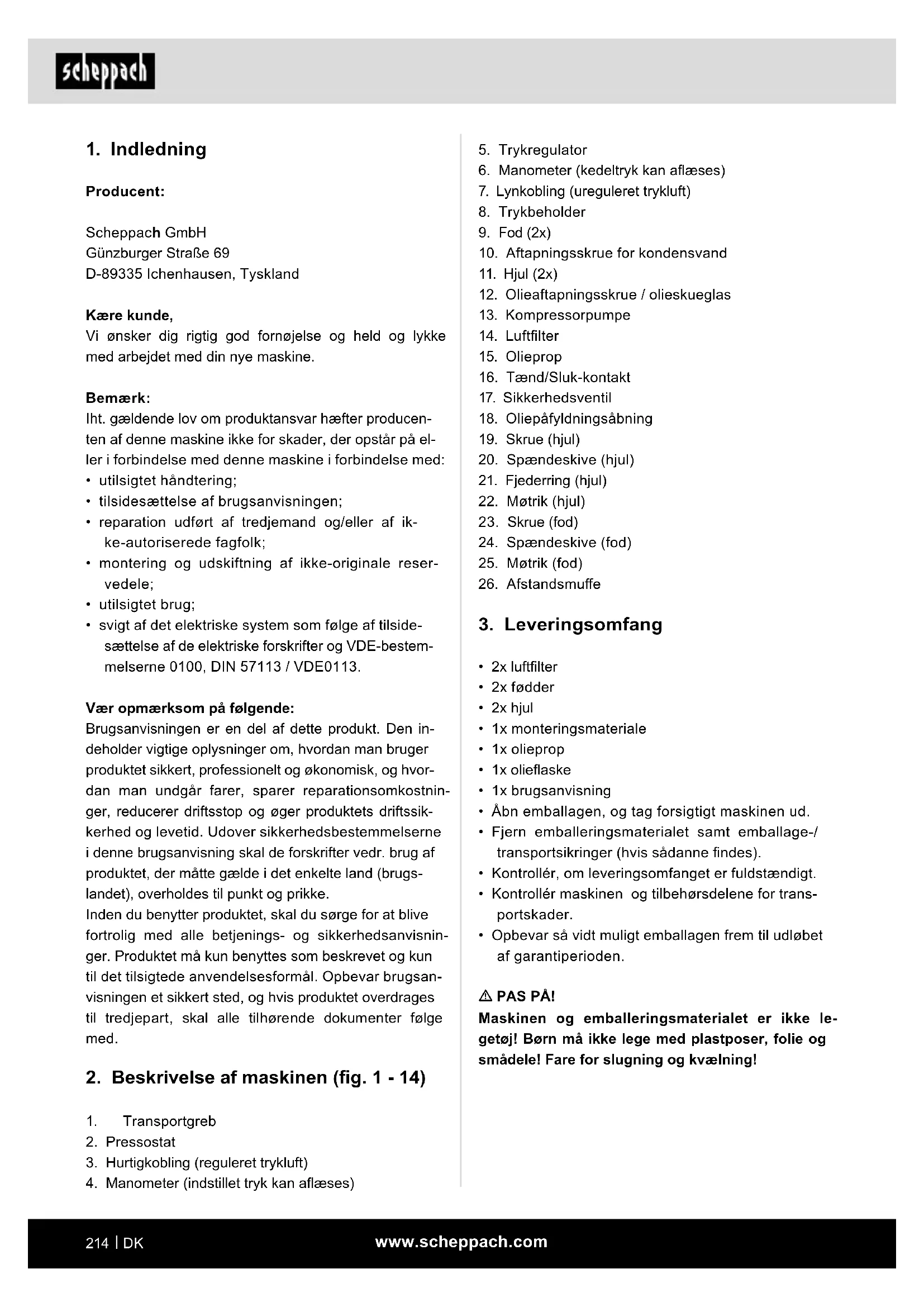

1. Indledning

Producent:

Scheppach GmbH

Vi ønsker dig rigtig god fornøjelse og held og lykke med arbejdet med din nye maskine.

Bemærk:

Iht. gældende lov om produktansvar hæfter producenten af denne maskine ikke for skader, der opstår på eller i forbindelse med denne maskine i forbindelse med:

• utilsigtet håndtering;
• tilsidesættelse af brugsanvisningen;
• reparation udført af tredjemand og/eller af ikke-autoriserede fagfolk;
• montering og udskiftning af ikke-originale reservedele;
• utilsigtet brug;
• svigt af det elektriske system som følge af tilside-sættelse af de elektriske forskrifter og VDE-bestem-melserne 0100, DIN 57113 / VDE0113.

Vær opmærksom på følgende:

Brugsanvisningen er en del af dette produkt. Den in- deholder vigtige oplysninger om, hvordan man bruger produktet sikkert, professionelt og økonomisk, og hvor- dan man undgår farer, sparer reparationsomkostninger, reducerer driftsstop og øger produktets driftssik- kerhed og levetid. Udover sikkerhedsbestemmelserne i denne brugsanvisning skal de forskrifter vedr. brug af produktet, der måtte gælde i det enkelte land (brugs- landet), overholdes til punkt og prikke.

Inden du benytter produktet, skal du sørge for at blive fortrolig med alle betjenings- og sikkerhedsanvisninger. Produktet må kun benyttes som beskrevet og kun til det tilsigtede anvendelsesformål. Opbevar brugsanvisningen et sikkert sted, og hvis produktet overdrages til tredjepart, skal alle tilhørende dokumenter følge med.

2. Beskrivelse af maskinen (fig. 1 - 14)

1. Transportgreb
2. Pressostat
3. Hurtigkobling (reguleret trykluft)

4. Manometer (indstillet tryk kan aflæses)

5. Trykregulator

6. Manometer (kedeltryk kan aflæses)
7. Lynkobling (ureguleret trykluft)
8. Trykbeholder
9. Fod (2x)
10. Aftapningsskrue for kondensvand
11. Hjul (2x)
12. Olieaftapningsskrue / olieskueglas
13. Kompressorpumpe
14. Luftfilter
15. Olieprop
16. Tænd/Sluk-kontakt
17. Sikkerhedsventil
18. Oliepåfyldningsåbning
19. Skrue (hjul)
20. Spændeskive (hjul)
21. Fjederring (hjul)
22. Møtrik (hjul)
23. Skrue (fod)
24. Spændeskive (fod)
25. Møtrik (fod)
26. Afstandsmuffe

3. Leveringsomfang

• 2x luftfilter
• 2x fødder
  • 2x hjul
  • 1x monteringsmateriale
• 1x olieprop
• 1x olieflaske
  • 1x brugsanvisning

- Åbn emballagen, og tag forsigtigt maskinen ud.

- Fjern emballeringsmaterialet samt emballage-/ transportsikringer (hvis sådanne findes).

- Kontrollér, om leveringsomfanget er fuldstændigt.

- Opbevar så vidt muligt emballagen frem til udløbet af garantiperioden.

⚠ PAS PÂ!

Maskinen og emballeringsmaterialet er ikke legetøj! Børn må ikke lege med plastposer, folie og smådele! Fare for slugning og kvælning!

4. Tilsigtetbrug

Kompressoren bruges til at generere trykluft til trykluftdrevne værktøjer, som kan benyttes med en luftmængde på op til ca. 294 l/min. (f.eks. dækluftpumper, udblæsningspistoler og sprøjtepistoler).

Kompressoren må kun bruges i tørre og godt ventile-rede indendørs rum.

Maskinen må kun bruges til det tilsigtede formål. En- hver anden form for brug falder uden for tilsigtet brug. Brugeren, ikke producenten, bærer ansvaret for mate- rielle skader eller personskader af enhver art, der måt- te opstå som følge heraf.

Vær opmærksom på, at vores udstyr ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ansvaret, hvis udstyret bruges i erhvervs-, håndværks- eller industrivirksomheder samt til lignende arbejde.

5. Sikkerhedsforskrifter

△ PAS PÅ! Når der benyttes elværktøj, skal følgende principielle sikkerhedsforanstaltninger overholdes for at beskytte mod elektrisk stød, kvæstelses- og brandfare. Læs alle disse anvisninger, før du bruger dette elværktøj, og opbevar sikkerhedsanvisningerne et godt og sikkert sted.

△ PAS PÅ! Når denne kompressor bruges, skal følgende principielle sikkerhedsforanstaltninger overholdes for at beskytte mod elektrisk stød, kvæstelses- og brandfare.

Læs og følg disse anvisninger, før du bruger apparatet

Sikkert arbejde

1. Hold dit arbejdsområde i orden

2. Uorden på arbejdsområdet kan føre til uheld.

3. Tag højde for påvirkninger udefra

4. Udsæt ikke elværktøj for regn.
5. Brug ikke elværktøj i fugtige eller våde omgivelser. Fare pga. elektrisk stød!
6. Sørg for god belysning af arbejdsområdet.

7. Brug ikke elværktøj, hvor der er fare for brand eller eksplosion.

8. Beskyt dig mod elektrisk stød

9. Sørg for, at kroppen ikke kommer i berøring med jordforbundne dele (f.eks. rør, radiatorer, elektri- ske komfurer, køleskabe)

10. Børn skal holdes på afstand!

- Undlad at lade andre personer røre ved værktø- jet og kablet; sørg for at holde dem på afstand af arbejdsområdet.

1. Opbevar elværktøj, der ikke er i brug, et sikkert sted

- Ubrugte elværktøjer bør opbevares et tørt sted, der skal være aflåst, eller som befinder sig højt oppe; dette sted skal være uden for børns rækkevidde.

1. Overbelast ikke dit elværktøj

- De arbejde bedre og mere sikkert i det angivne ydelsesområde.

1. Brug egnet tøj

- Brug ikke vidt tøj eller smykker, de kan blive trukket ind af bevægelige dele. - Til udendørs arbejde anbefales det at bruge gum-mihandsker og skridsikkert fodtøj. - Beskyt langt hår under hårnet.

1. Brug ikke kablet til formål, det ikke er beregnet til

- Brug ikke kablet til at trække stikket ud af stikkontakten med. Beskyt kablet mod varme, olie og skarpe kanter.

1. Plej dine værktøjer med omhu

- Hold kompressoren ren, så arbejdet med den bliver godt og sikkert. - Følg vedligeholdelsesforskrifterne. - Kontrollér elværktøjets tilslutningsledning med regelmæssige mellemrum, og få den udskiftet af en anerkendt fagmand, hvis den skulle blive be skadiget. - Kontrollér forlængerkablerne med jævne mellemrum, og udskift dem, hvis de er beskadiget.

1. Træk stikket ud af stikkontakten

- Når elværktøjet ikke er i brug, før vedligeholdelse, og når værktøjer som f.eks. savklinge, bor, fræser skiftes.

1. Undgå utilsigtet start

- Kontroller, at kontakten er slukket, när stikket sættes i stikdåsen.

1. Brug forlængerledninger til områder udendørs

- Til udendørs arbejde må der kun bruges forlængerkabler, der er godkendt og mærket hertil. - Brug kun kabeltromlen i afrullet tilstand.

1. Vær altid opmærksom

- Vær opmærksom på, hvad du laver. Udfør arbejdet med fornuft. Brug ikke elværktøjet, hvis du er ukoncentreret.

1. Kontroller elværktøjet for eventuelle beskadigelser

- Før fortsat brug af elværktøjet skal beskyttelsesanordninger eller let beskadigede dele undersøges med omhu for at sikre, at de fungerer korrekt og som tilsigtet.

- Kontrollér, om de bevægelige dele fungerer fejlfrit og ikke sidder i klemme, eller om dele er beskadiget. Alle dele skal være monteret rigtigt og opfylde alle betingelser for at sikre en korrekt drift af elværktøjet.

- Beskadigede beskyttelsesanordninger og dele skal repareres eller udskiftes på et anerkendt professionelt værksted, medmindre andet er angivet i brugsanvisningen.

- Beskadigede kontakter skal erstattes på et kundeserviceværksted.

- Brug ikke defekte eller beskadigede tilslutningsledninger.

- Brug ikke elværktøj, hvis kontakt ikke kan tændes og slukkes.

1. Få elværktøjet repareret af en autoriseret elektriker

- Dette elværktøj er i overensstemmelse med de gældende sikkerhedsbestemmelser. Reparationer må kun udføres af en uddannet elektriker, og der skal bruges originale reservedele; ellers kan der opstå uheld for brugeren.

1. PAS PÀ!

- Af hensyn til egen sikkerhed må der kun benyttes tilbehør og ekstraudstyr, som er angivet i brugsanvisningen eller anbefalet eller angivet af producenten. Brug af værktøjer eller tilbehør, som ikke er anbefalet i brugsanvisningen eller i kataloget, kan medføre fare for personskade for operatøren.

1. Støj

- Under brug af kompressoren skal der benyttes høreværn.

1. Udskiftning af tilslutningsledning

- Hvis tilslutningsledningen bliver beskadiget, skal den udskiftes af producenten eller en autoriseret elektriker for at forebygge risici. Fare pga. elektrisk stød

1. Oppumpning af dæk

- Kontrollér dæktrykket umiddelbart efter fyldningen ved hjælp af at egnet manometer, fx på en tankstation.

1. Kompressorer til brug på vej anvendt i byggepladsdrift

- Kontrollér, at alle slanger og armaturer er egnet til brug med kompressorens højst tilladte arbejdstryk.

1. Opstillingssted

- Kompressoren må kun opstilles på en plan overflade.

1. Det anbefales at udstyre tilføringsslanger med et sikkerhedskabel f.eks. et stålkabel i forbindelse med tryk over 7 bar.

2. Undgå, at ledningssystemet udsættes for kraftige belastninger; dette gøres ved at bruge fleksible slangetilslutninger for at undgå knæksteder.

3. Brug et fejlstrømsrelæ med en udløsningsstrøm på 30 mA eller mindre. Brug af fejlstrømsrelæ mindsker risikoen for at få elektrisk stød.

⚠ ADVARSEL! Dette elværktøj fremstiller et elektromagnetisk felt under driften. Dette felt kan under bestemte omstændigheder forringe aktive eller passive medicinske implantater. For at forringe faren for alvorlige kvæstelser eller kvæstelser med døden til følge anbefales det personer med medicinske implantater at gå til læge og kontakte producenten af det medicinske implantat, før elværktøjet betjenes.

YDERLIGERE SIKKERHEDSFORSKRIFTER

Overhold den tilhørende brugsanvisning for de re-spektive trykluftværktøjer / trykluftadaptere! Des-uden skal følgende generelle anvisninger iagttages:

Sikkerhedsforskrifter vedr. arbejde med trykluft og udblæsningspistoler

- Sørg for at holde tilstrækkelig afstand til produktet, dog mindst 2,50 m, og hold trykluftværktøjer/trykluftadaptere på afstand af kompressoren under drift.

- Kompressorpumpe og ledninger bliver meget varme under drift. Berøring vil medføre forbrænding.

- Den luft, der indsuges af kompressoren, skal holdes fri for urenheder, som ville kunne medføre brand eller eksplosion i kompressorpumpen.

- Når man løsner slangekoblingen, skal man holde fast i slangens koblingsstykke med hånden.

- På denne måde kan man undgå personskader pga. den tilbagespringende slange.

- Under arbejde med trykluftpistolen skal der benyttes beskyttelsesbriller og åndedrætsværn. Støv er sundhedsskadeligt! Fremmedlegemer og udblæste dele kan let forårsage personskader.

- Udblæsningspistolen må ikke benyttes til at blæse direkte mod personer eller til at rengøre tøj på kroppen. Fare for personskade!

Sikkerhedsforskrifter ved anvendelse af sprøjte- og sprayadaptere (f.eks. malingsprøjter):

• Hold sprøjteadapteren på afstand af kompressoren under påfyldning for at forhindre væske i at komme i kontakt med kompressoren.
• Sprøjt aldrig med sprøjteadapteren (f.eks. malingsprøjter) i retning mod kompressoren. Fugt kan medføre elektrisk stød!
• Der må ikke forarbejdes lak eller opløsningsmidler med et flammepunkt under 55°C. Eksplosionsfare!
• Lak og opløsningsmidler må ikke opvarmes. Eksplosionsfare!
• Hvis der forarbejdes sundhedsskadelige væsker, skal der benyttes filtreringsudstyr (ansigtsmasker) som beskyttelse. Se også oplysninger om beskyttelsesforanstaltninger fra producenterne af sådanne stoffer.
• De oplysninger og mærkninger iht. den tyske forordning om farlige stoffer, der er angivet på emballagen af det materiale, der skal forarbejdes, skal iagttages. Der skal evt. træffes yderligere beskyttelsesforanstaltninger, navnligt skal der benyttes egnet tøj og masker.
• Under sprøjteprocessen og i arbejdsrummet må der ikke ryges. Eksplosionsfare! Også malingsdampe er let brændbare.
• Der må ikke forefindes eller benyttes brandkilder, åben ild eller gnistfrembringende maskiner.
• Mad og drikkevarer må hverken opbevares eller fortæres i arbejdsrummet. Malingsdampe er sundhedsskadelige.
• Arbejdsrummet skal være større end 30 m ^3 , og der skal sikres tilstrækkelig luftudskiftning under sprøjtning og tørring.
• Undgå at sprøjte mod vindretningen. Ved sprøjtning af brændbart eller farligt sprøjtemateriale skal man principielt følge bestemmelserne fra det lokale politi.
• I forbindelse med PVC-trykslangen må der ikke forarbejdes medier såsom mineralsk terpentin, butylalkohol og methylenchlorid. Disse medier ødelægger trykslangen.
• Arbejdsområdet skal være adskilt fra kompressoren, så denne ikke kan komme i direkte kontakt med arbejdsmediet.

Drift af trykbeholdere

• Når man arbejder med en trykbeholder, skal denne holdes i ordentlig stand, betjenes korrekt, overvåges, og alle nødvendige vedligeholdelses- og reparationsarbejder skal udføres uden undtagelse, ligesom der skal træffes de nødvendige sikkerhedsforanstaltninger i forhold til de givne omstændigheder.
• De tilsynshavende myndigheder kan i enkelt tilfælde påbyde de nødvendige overvågningsforanstaltninger.
• En trykbeholder må ikke benyttes, hvis den opviser tegn på fejl og mangler, som kan bevirke, at bruger eller tredjepart udsætte for fare.
• Inden hver brug skal trykbeholderen kontrolleres for rust og beskadigelser. Kompressoren må ikke benyttes med en beskadiget eller rusten trykbeholder. Hvis der konstateres beskadigelser, bedes man venligst kontakte kundeservice-værkstedet.

Opbevar sikkerhedsforskrifterne et sikkert sted.

6. Tekniske data

Nettilslutning 230 V / 50Hz

Motoreffekt 2200 W
Driftsfunktion S1
Kompressorhastighed 2850 min	-1
Trykbeholdervolumen (i liter) 100
Driftstryk ca. 8 bar
Teo. Indsugningseffekt ca. 412 l/min
Teo. Effektafgivelse ca. 294 l/min
Beskyttelsesgrad	IPX2
Produktvægt	ca. 52 kg
Olie (15W 40)	ca. 0,25 liter
Max opstillingshøjde (m.o.h.)	1000 m

Forbehold for tekniske ændringer!

Støjemissionsværdierne er bestemt i overensstemmelse med EN ISO 3744.

Brug høreværn.

Støjpåvirkning kan føre til høretab.

Advarsel: Støj kan have alvorlig indvirkning på helbredet. Hvis maskinstøjen overstiger 85 dB, skal du bruge et egnet høreværn.

Lydeffektniveau L_wA	96 dB
Lydtryksniveau L_pA	71 dB
Usikkerhed K_wA/pA	2,03 dB

7. Før ibrugtagning

• Kontrollér inden tilslutningen, at dataene på type-skiltet stemmer overens med netdataene.
• Fjern transportproppen (B) inden første brug, og fyld kompressorpumpehuset med olie, som beskrevet i pkt. 8.4.
• Kontrollér maskinen for transportskader. Meld straks evt. skader til den transportvirksomhed, som kompressoren blev leveret med.
• Kompressoren skal opstilles i nærheden af forbrugeren.
• Lange luftledninger og lange forsyningsledninger (forlængerkabler) skal undgås.
• Indsugningsluften skal være tør og støvfri.
• Opstil ikke kompressoren i fugtige eller våde rum.
• Kompressoren må kun bruges i egnede rum (godt ventileret, omgivelsestemperatur +5°C til 40°C). I rummet må der ikke forefindes støv, syre, dampe, eksplosive eller brændbare gasser.
• Kompressoren er egnet til brug i tørre rum. Må ikke benyttes i områder, hvor der arbejdes med stænkvand.
• Inden ibrugtagning skal man kontrollere olieniveauet i kompressorpumpen.
• Kompressoren må kun benyttes kortvarigt uden-dørs, og kun i tørre omgivelser.
• Kompressoren skal altid holdes tør og må ikke efterlades udendørs efter arbejdet.

8. Opbygning og betjening

PAS PÅ!

Inden ibrugtagning skal det sikres, at maskinen er monteret fuldstændigt!

Til montage skal du bruge:

• 2 x gaffelnøgle 19 mm (medfølger ikke)
• 2 x gaffelnøgle 14 mm (medfølger ikke)

8.1 Montering af hjul (fig. 5)

8.2 Montering af fod (2x) (fig. 6)

- Monter den medfølgende fod (2x) som vist.

8.3 Montering af luftfiltre (2x) (fig. 7, 8)

8.4 Udskiftning af transportdæksel (B) (fig. 9, 10)

• Fjern transportdækslet (B) fra oliepåfyldningsåbningen (18).
• Fyld den medfølgende kompressorolie i kompressorpumpehuset, og indsæt den medfølgende olieprop (15) i oliepåfyldningsåbningen (18).

8.5 Nettislutning

• Kompressoren har en netledning med sikkerhedsstik. Dette kan tilsluttes til en hvilken som helst sikkerhedsstikkontakt 230 V\~ 50 Hz, som er sikret med 16 A.
• Sørg inden ibrugtagning for, at netspændingen stemmer overens med driftsspændingen og med maskinydelsen på dataskiltet.
• Lange forsyningsledninger og forlængerkabler, kabeltromler osv. forårsager spændingsfald og kan bevirke, at motoren ikke vil starte.
• Ved lave temperaturer under +5°C kan motorstart være besværliggjort pga. træghed.

8.6 Tænd/Sluk-kontakt (fig. 2)

- Kompressoren tændes ved at trække Tænd/Sluk-kontakten (16) op. Den slukkes ved at trykke Tænd/Sluk-kontakten ned.

8.7 Trykindstilling: (fig. 1, 3)

• Med trykregulatoren (5) indstiller man trykket på manometret (4).
• Det indstillede tryk kan aflæses på hurtigkoblingen (3).
• På manometeret (6) kan man aflæse kedeltrykket.
• Kedeltrykket kan aflæses på lynkoblingen (7).

8.8 Indstilling af pressostat (fig. 1)

- Pressostaten (2) er indstillet på fabrikken. Tændingstryk ca. 6 bar Slukningstryk ca. 8 bar

Termobeskyttelsesafbryderen er indbygget i maskinen.

- Træk netstikket ud.

• Vent i ca. to til tre minutter.
• Indsæt maskinens stik igen.
• Skulle maskinen ikke starte, gentages processen.
• Hvis maskinen stadig ikke starter, skal man slukke og tænde den på Tænd/Sluk-kontakten (16).
• Hvis man har udført alle ovenstående trin, og maskinen stadig ikke fungerer, bedes man kontakte vores serviceafdeling.

9. Elektrisk tilslutning

Den installerede elektromotor er tilsluttet, så den er driftsklar. Tilslutningen opfylder de relevante VDE- og DIN-bestemmelser. Nettilslutningen hos kunden samt den anvendte forlængerledning skal opfylde disse forskrifter.

Når man arbejder med sprøjte- og sprayadaptere, og når man bruger dem midlertidigt udendørs, skal apparatet tilsluttes et fejlstrømsrelæ med en udløsningsstrøm på 30 mA eller mindre.

Vigtige anvisninger

Hvis motoren overbelastes, slår den fra af sig selv. Efter en afkølingsfase (varierer tidsmæssigt) kan motoren startes igen.

Årsagerne hertil kan være:

• Tryksteder, när tilslutningsledninger trækkes gennem vinduer eller døråbninger.
• Knæksteder, när tilslutningsledning fastgøres eller trækkes forkert.
• Skæresteder, när tilslutningsledningen køres over.
• Isolationsskader, når stikket trækkes ud af stikkontakten på væggen.
• Revner pga. ældning af isoleringen.

Sådanne beskadigede elektriske tilslutningsledninger må ikke anvendes og er livsfarlige pga. isoleringsskaderne.

Elektriske tilslutningsledninger skal kontrolleres for skader med jævne mellemrum. Sørg for, at tilslutningsledningen ikke hænger i strømnettet, når den kontrolleres. Elektriske tilslutningsledninger skal opfylde de relevante VDE- og DIN-bestemmelser. Der må kun anvendes tilslutningsledninger med mærkningen "H05VV-F".

Påtryk af typebetegnelsen på tilslutningskablet er et krav.

Vekselstrømsmotor:

• Netspændingen skal andrage 230V\~.
• Forlængerledninger op til en længde på 25 m skal have et tværsnit på 1,5 kvadratmillimeter.

Tilslutning og reparation af elektrisk udstyr må kun forestås af autoriserede elektrikere.

Ved forespørgsler bedes følgende data opgivet:

Træk netstikket ud, før rengørings- og vedligeholdelsesarbejde gennemføres! Fare for tilskadekomst som følge af strømstød!

⚠ PAS PÅ!

Vent til maskinen er kølet helt af! Fare for forbrænding!

⚠ PAS PÂ!

Inden enhver form for rengørings- og vedligeholdelsesarbejde skal maskinen gøres trykløs! Fare for personskade!

10.1 Rengøring

• Hold maskinen fri for støv og snavs. Tør maskinen af med en ren klud, eller blæs den over med trykluft ved lavt tryk.
• Det anbefales, at maskinen altid rengøres umiddelbart efter brug.
• Rengør maskinen med en fugtig klud og en smule smøresæbe med jævne mellemrum. Brug ikke rengørings- eller opløsningsmidler; disse kan angribe maskinens plastdele. Sørg for, at vand ikke kan trænge ind i maskinen.

- Slange og sprøjteværktøjer skal kobles fra kompressoren, inden de rengøres. Kompressoren må ikke rengøres med vand, opløsningsmidler eller lignende.

10.2 Vedligeholdelse af trykbeholderen (fig. 1) ⚠ PAS PÅ!

Af hensyn til trykbeholderens (8) holdbarhed skal man aftømme kondensvandet efter hver brug ved at åbne aftapningsskruen (10).

Forinden skal man aflaste kedeltrykket (se 10.7.1).

Aftapningsskruen åbnes ved at dreje den imod urets retning (set fra undersiden af kompressoren i retning mod skruen), så alt kondensvandet kan løbe fra tryk- beholderen. Luk derefter aftapningsskruen igen (ved at dreje den i urets retning). Inden hver brug skal tryk- beholderen kontrolleres for rust og beskadigelser.

Kompressoren må ikke benyttes med en beskadiget eller rusten trykbeholder. Hvis der konstateres be- skadigelser, bedes man venligst kontakte kundeser- vice-værkstedet.

⚠ PAS PÂ!

Kondensvandet fra trykbeholderen indeholder olie-rester. Kondensvandet skal bortskaffes i henhold til gældende miljøregler.

10.3 Sikkerhedsventil (fig. 1, 3)

Sikkerhedsventilen (17) er indstillet til det højst tilladte tryk for trykbeholderen. Det er ikke tilladt at justere sikkerhedsventilen eller fjerne forbindelsessikringen (17.2) mellem aftapningsmøtrikken (17.1) og dennes hætte (17.3).

For at sikkerhedsventilen skal fungere korrekt, når det kræves, skal den aktiveres mindst hver 30. driftstime, dog mindst 3 gange om året. Man åbner den perforerede aftapningsmøtrik (17.1) ved at dreje den mod uret og derefter med hånden trække ventilspindlen udad hen over den perforerede aftapningsmøtrik (17.1) for at åbne sikkerhedsventilens udløb. Ventilen lukker nu hørbart luft ud. Derefter spænder man atter drænmøtrikken fast ved at dreje den med uret.

10.4 Kontrollér olieniveauet med jævne mellemrum (fig. 11)

Stil kompressoren på en jævn, lige overflade.

Olieniveauet skal befinde sig mellem MAX og MIN på olieskueglasset (12).

Olieskift: Anbefalet olie: SAE 15W 40 eller ækvivalent.

Der skal skiftes olie første gang efter 10 driftstimer; dernæst skal der skiftes olie for hver 50 driftstimer.

10.5 Olieskift (Fig. 1, 10, 11)

Sluk motoren, og træk netstikket ud af stikkontakten. Fjern olielukkeproppen (15). Når man evt. har aftappet et lufttryk, kan man skrue olieaftapningsskruen (12) på kompressorpumpen (13) af.

For at forhindre, at olien løber ud ukontrolleret, skal man holde en lille metalrende nedenunder og opsamle olien i en beholder. Hvis ikke al olien løber ud, anbefaler vi, at man hælder kompressoren en smule. Når al olien er løbet ud, indsætter man atter olieaftapningsskruen (12).

Den brugte olie skal bortskaffes i henhold til gældende miljøregler.

For at kunne påfylde den korrekte mængde olie skal man sørge for, at kompressoren står på en plan overflade. Fyld den friske olie i oliepåfyldningsåbningen (18), indtil olieniveauet når den maksimale påfyldningsmængde. Denne er afmærket med en rød prik på olieskueglasset (12) (fig. 11). Denne maks. påfyldningsmængde må ikke overskrides.

Overfyldning kan medføre skader på apparatet. Sæt olielukkeproppen (15) ind i oliepåfyldningsåbningen (18) igen.

10.6 Rensning af indsugningsfilter (fig. 3, 12, 13)

Indsugningsfilteret forhindrer indsugning af støv og smuds. Det er nødvendigt at rense dette filter mindst for hver 300 driftstimer. Et tilstoppet indsugningsfilter reducerer kompressorens ydelse betragteligt.

Tag derefter filterdækslet (D) af. Man kan nu tage luftfilteret (F) ud.

Bank luftfilteret og filterdækslet og filterhuset ud.

Disse komponenter skal derefter udblæses med trykluft (ca. 3 bar) og monteres igen i omvendt rækkefølge.

10.7 Opbevaring

⚠ PAS PÂ!

Træk netstikket ud, ventiler maskinen og alle tilsluttede trykluftværktøjer. Sluk for kompressoren på en sådan måde, at den ikke kan tages i drift af uvedkommende.

⚠ PAS PÅ!

Kompressoren må kun opbevares tørt og utilgængeligt for uvedkommende. Må ikke kippes, må kun opbevares stående! Der kan løbe olie ud!

10.7.1 Aflastning af overtryk

Aflast overtrykket i kompressoren ved at slukke den og opbruge den trykluft, der stadig findes i trykbeholderen, f.eks. med et trykluftværktøj i tomgang eller med en udblæsningspistol.

10.8 Serviceinformation

Vær opmærksom på, at følgende dele på dette produkt slides som følge af brug eller naturligt slid, og at der er brug for følgende dele som forbrugsmaterialer.

Sliddele*: Luftfilter

Reservedele og tilbehør fås hos vores service-center. Dette gøres ved at scanne QR-koden på forsiden.

Oplysninger om emballage

Emballeringsmaterialerne er gen- anvendelige. Emballage skal bort- skaffes jf. gældende miljøregler.

Oplysninger om loven om brugt elektrisk og elektronisk udstyr (ElektroG)

Brugt elektrisk og elektronisk udstyr (elskrot) hører ikke til husholdningsaffaldet, men skal indsamles og/eller bortskaffes separat!

• Brugte (genopladelige) batterier, der ikke er permanent installeret i en brugt maskine, skal udtages i intakt tilstand inden aflevering! Sådanne batterier skal bortskaffes i henhold til batteriloven.
• Ejere og/eller brugere af elektriske og elektroniske maskiner er juridisk forpligtet til at returnere sådanne efter brug.
• Slutbrugeren er eneansvarlig for at slette sine personlige oplysninger på den brugte maskine, der skal bortskaffes!
• Symbolet med den overstregede skraldespand betyder, at brugte elektriske og elektroniske apparater (elskrot) ikke må bortskaffes sammen med husholdningsaffald.
• Brugte elektriske og elektroniske apparater (elskrot) kan afleveres gratis på følgende steder:

- Offentlige bortskaffelses- og/eller indsamlingssteder (f.eks. kommunale genbrugsstationer)

• Salgssteder for elektroniske apparater (fysiske butikker og online), forudsat at forhandleren er forpligtet til at tage sådanne apparater retur - eller tilbyder dette frivilligt.
• Du kan gratis aflevere op til tre brugte elektriske apparater pr. apparattype, med en maksimal kantlængde på 25 centimeter, hos producenten uden først at skulle købe et nyt apparat hos samme, eller du kan aflevere sådanne apparater på et andet autoriseret indsamlingssted i dit nærområde.
• Du kan indhente yderligere tilbagetagningsbetingelser hos producenter og distributører hos disses respektive kundeservice.

- Hvis et nyt elektrisk apparat leveres af producenten til en privat husstand, kan producenten foranledige, at det gamle elektriske apparat afhentes gratis efter anmodning fra slutbrugeren. For at gøre dette skal du kontakte producentens kundeservice.

- Disse erklæringer gælder kun for apparater, der installeres og sælges i landene i EU, og som er underlagt det europæiske direktiv 2012/19/EU. I lande uden for EU kan der gælde forskellige regler for bortskaffelse af brugte elektriske og elektroniske apparater (elskrot).

Information om muligheder for bortskaffelse af brugt udstyr fås ved henvendelse til kommunen.

Brændstof og olie

- Inden maskinen bortskaffes, skal brændstoftanken og motoroliebeholderen tømmes!

- Brændstof og motorolie hører ikke til i husholdningsaffald eller afløb, men skal indsamles og/eller bortskaffes separat!

- Tomme olie- og brændstofbeholdere skal bortskaffes i henhold til gældende miljøregler.

12. Afhjælpning af fejl

Fejl Mulig årsag Afhjælpning
Kompressor vil ikke starte.	Ingen netspænding.	Kontrollér kabel, netstik, sikring og stikkontakt.
	Netspænding for lav.	Undgå for lange forlængerkabler. Benyt forlængerkabler med tilstrækkeligt led-ningstværsnit.
	Udetemperatur for lav.	Undgå brug ved en udetemperatur på under +5°C.
	Motor overophedet.	Lad motoren køle af; afhjælp evt. årsagen til overophedningen.
Kompressor kører, men uden tryk.	Sikkerhedsventil (17) utæt. Udskift sikkerhedsventilen (17).
	Tætninger defekte.	Kontrollér tætninger; få defekte tætninger udskiftet på et professionelt værksted.
	Aftapningsskrue for kondensvand (10) utæt.	Efterspænd skruen med hånden.Kontrollér tætning på skruen, udskift ved behov.
Kompressor kører, der vises tryk på manometer, men værktøjer kører ikke.	Slangeforbindelser utætte.	Kontrollér trykluftslange og værktøjer, udskift ved behov.
	Hurtigkobling utæt.	Kontrollér hurtigkoblingen, og udskift den ved behov.
	For lavt tryk indstillet på trykregula-toren (5).	Indstil højere tryk på trykregulatoren.

1. Du skal holde arbeidsområdet ryddig

1. Du skal ikke overbelaste elektroverktøyet ditt

- Langt hår skal du ha i et hårnett.

1. Du skal ikke benytte kabelen til formål den ikke er ment for

- Hold kompressoren ren, slik at det kan jobbes godt og trygt.

1. Skifte ut tilkoblingsledningen

- Når du løsner slangekoblingen, hold fast slangekoblingsstykket med hånden.

Før igangsetting må apparatet monteres komplett!

Til monteringen trenger du:

• 2 x Gaffelnøkkel 19 mm (ikke inkludert i leveringsomfanget)
• 2 x Gaffelnøkkel 14 mm (ikke inkludert i leveringsomfanget)

- Kompressoren er utstyrt med en strømledning med beskyttelseskontakt. Denne kan tilkobles på hver beskyttelseskontakt 230 V\~ 50 Hz, som er sikret med 16 A.

Den termiske sikringen er montert i apparatet.

Defekt el-tilkoblingsledning.

Det oppstår ofte skader på isoleringen hos elektriske tilkoblingsledninger.

Kontroller den elektriske tilkoblingsledningen regelmessig for skader. Pass på at tilkoblingsledningen ikke er koblet til strømnettet ved kontroll. Strømledninger skal være i samsvar med relevante VDE- og DIN-bestemmelser. Bruk kun tilkoblingsledninger med merkingen «H05VV-F».

Et påtrykk av typebetegnelsen på tilkoblingskabelen er en forskrift.

Vekselstrømmotor:

• Nettspenningen skal være 230 V\~.
• Skjøteledninger med opp til 25 m lengde må ha et tverrsnitt på 1,5 kvadratmillimeter.

Slipp først ut kjeltrykket (s. 10.7.1).

Kompressoren skal ikke drives med en skadet eller rusten trykktank. Hvis du konstaterer skader, må du ta kontakt med kundeservice-verkstedet.

▲ Obs!

* ikke absolutt inkludert i leveringsomfanget!

Reservedeler og tilbehør får du i vårt servicesenter. Hertil må du skanne QR-koden på tittelsiden.

Åbenlyse fejl og mangler skal anmeldes senest 8 dage efter modtagelsen afvaren; ellers mister køberen alle garantikrav i forbindelse med sådanne fejl og mangler. Vi yder garanti på vores maskiner, hvis disse håndteres korrekt, i hele den lovpligtige garantiperiode fra leveringsdatoen at regne i det omfang, at vi gratis udskifter enhver maskindel, der beviseligt er ubrugelig som følge af materiale- eller produktionsfejl. For dele, som vi ikke selv fremstiller, yder vi kun garanti i det omfang, at vi kan rejse garantikrav over for underleverandørerne. Køberen oppebærer omkostningerne i forbindelse med montering af nye dele. Omstillings- og reduktionskrav samt andre erstatningskrav er udelukket.

Garanti NO
