BRUKSANVISNING HC100dc SCHEPPACH

KompressorÖversättning av original-bruksanvisning

Förklaring av symbolerna på produkten Användningen av symboler i den här handboken ska göra dig uppmärksam på eventuella risker. Säkerhetssymbo- lerna och förklaringarna som anges i samband med dessa måste förstås. Varningarna i sig undanröjer inga risker och kan inte ersätta lämpliga åtgärder för att förebygga olyckor. Varning - läs instruktionsmanualen för att minska risken för personskada. Använd hörselskydd. Buller kan orsaka hörselskador. Bär andningsmask. När du arbetar med trä och andra material kan hälsovådligt damm upp- stå. Asbesthaltigt material får inte bearbetas! Använd skyddsglasögon. Om gnistor uppstår under arbetet eller det yr isor, spån och damm från maskinen, kan det orsaka synförlust. Varning för varma delar! Varning för elektrisk spänning! Varning! Enheten är fjärrstyrd och kan starta utan varning. Obs! Kontrollera oljenivån före driftsättningen och byt oljeförslutningspluggen! Utsätt inte maskinen för regn. Apparaten får bara stationeras, lagras och användas i torra miljöer. Uppgift om ljude󰀨ektnivån i dB Produkten uppfyller kraven i gällande europeiska direktiv. Produkten uppfyller kraven i gällande serbiska direktiv.www.scheppach.com

7. Snabbkoppling (oreglerad tryckluft)

10. Avtappningsskruv för kondensvatten

15. Oljeförslutningspropp

18. Oljepåfyllningsöppning

21. Fjäderring (hjul)

• 1x oljeförslutningsplugg

• Öppna förpackningen och ta ut apparaten försiktigt.

• Ta bort förpackningsmaterialet, förpacknings-/ och transportsäkringar (om det nns).

• Kontrollera att leveransomfånget är fullständigt.

• Kontrollera apparaten och tillbehör beträ󰀨ande transportskador.

• Om möjligt, förvara förpackningen fram till utgången av garantiperioden. m OBS! Apparaten och förpackningsmaterialet är inga lek- saker! Barn får inte leka med plastpåsar, folie och smådelar! Risk för kvävning eller andra skador!

4. Avsedd användning

Kompressorn används för att generera tryckluft för tryckluftsdrivna verktyg, som kan drivas med en luft- mängd till ca 294 l/min. (t.ex. däcktrycksmätare, utblå- spistoler och lackeringspistoler).

Tillverkare: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Bästa kund! Vi hoppas att du får mycket glädje och nytta av din nya apparat. Anvisning: Tillverkaren av denna apparat ansvarar enligt gällande produktansvar inte för skador som kan uppstå på ma- skinen eller genom apparaten:

• vid felaktig behandling,

• om instruktionsmanualen inte följs,

• vid reparationer genom utomstående, icke auktori- serade personer,

• vid byte och montering av reservdelar som inte är original,

• vid icke avsedd användning.

• Den elektriska anläggningen slutar fungera om man inte följer de elektriska föreskrifterna och VDE-be- stämmelse 0100, DIN 57113 / VDE0113. Observera följande: Driftanvisningen är en del av den här produkten. Den innehåller viktiga anvisningar om hur du arbetar säkert, fackmannamässigt och ekonomiskt med produkten. Den informerar om hur du undviker faror, håller nere re- parationskostnader, minskar stilleståndstider, och ökar produktens tillförlitlighet och livslängd. Utöver denna instruktionsmanuals säkerhetsbestämmelser måste även föreskrifterna beaktas som gäller produktens an- vändning i ditt land. Bekanta dig med alla användnings- och säkerhetsan- visningar innan du börjar använda produkten. Kör pro- dukten endast enligt beskrivningen och för de angivna användningsområdena. Förvara driftanvisningen väl och låt alla dokument följa med om produkten lämnas vidare till tredje part.

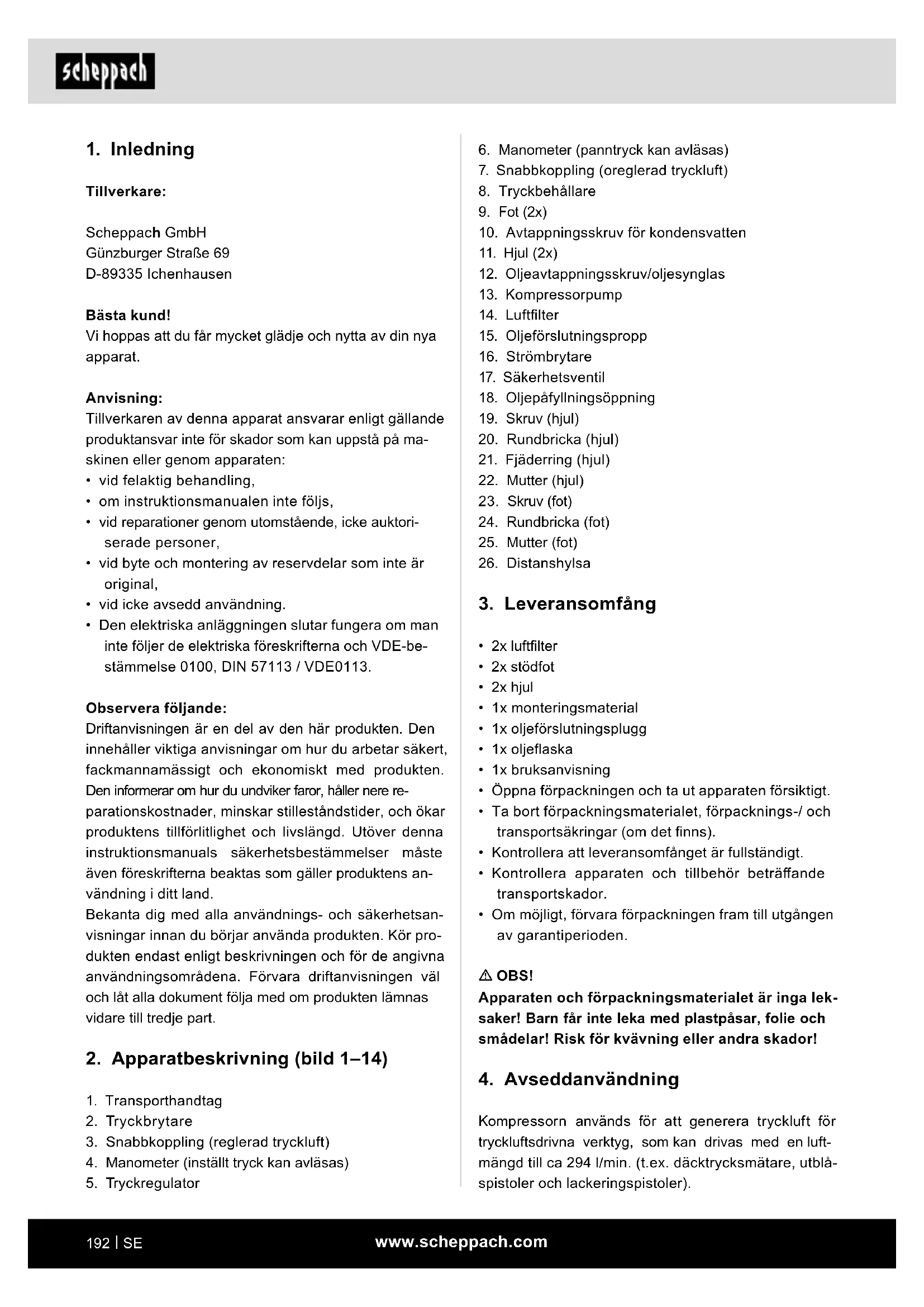

2. Apparatbeskrivning (bild 1–14)

3. Snabbkoppling (reglerad tryckluft)

4. Manometer (inställt tryck kan avläsas)

7. Använd lämpliga arbetskläder

- Använd inte löst sittande kläder eller smycken ef- tersom de kan fastna i rörliga delar. - Vid arbete utomhus är gummihandskar och halk- fria skodon rekommenderbart. - Bär hårnät om du har långt hår.

8. Använd inte kabeln i syften som den inte är av-

sedd för - Använd inte kabeln för att dra ut nätstickkontak- ten ur eluttaget. Skydda kabeln mot hetta, olja och vassa kanter.

9. Sköt dina verktyg med omsorg

- Håll kompressorn ren för att kunna arbeta bra och säkert. - Följ underhållsföreskrifterna. - Kontrollera regelbundet elverktygets anslutnings- sladd och låt en behörig fackman byta den vid skada. - Kontrollera regelbundet förlängningskablar och byt ut dem om de är skadade.

10. Dra alltid ut kontakten ur uttaget

- När elverktyget inte används, före underhåll och vid byte av verktyg som till exempel sågblad, borr och fräs.

11. Undvik oavsiktlig start

- Förvissa dig om att omkopplaren är frånslagen när kontakten sätts i uttaget.

12. Använd ingen förlängningskabel vid utomhusbruk

- Vid arbete utomhus ska bara för ändamålet tillåt- na och markerade förlängningskablar användas. - Använd kabeltrumma bara i utrullat tillstånd.

13. Var hela tiden uppmärksam

- Var försiktig med vad du gör. Använd sunt förnuft i arbetet. Använd inte elverktyget när du är okon- centrerad.

14. Kontrollera elverktyget efter eventuella skador

- Innan elverktyget används måste en noggrann undersökning göras av skyddsanordningar och ev. lätt skadade delar, så att de fungerar felfritt. - Kontrollera att de rörliga delarna inte är skada- de och fungerar som de ska och inte klämmer åt. Samtliga delar måste vara korrekt monterade och alla villkor uppfyllda för att säkerställa felfri drift hos elverktyget. - Skadade skyddsanordningar och delar måste repareras eller bytas ut på ett avsett sätt genom en erkänd fackverkstad, om inget annat anges i instruktionsmanualen. - Skadade omkopplare måste bytas av en kund- tjänstverkstad. Kompressorn får bara användas i torra och väl venti- lerade inomhusutrymmen. Maskinen får endast användas på ändamålsenligt sätt. Varje användning därutöver är inte ändamålsenlig. För skador eller personskador till följd av detta ansvarar användaren/operatören och inte tillverkaren. Observera att våra apparater inte är konstruerade för kommersiell, hantverksmässig eller industriell använd- ning. Vi lämnar ingen garanti när apparaten används i kommersiella eller industriella verksamheter liksom liknande verksamheter.

5. Säkerhetsanvisningar

m Obs! Vid användning av elektriska verktyg ska föl- jande principiella försiktighetsåtgärder beaktas som skydd mot elektrisk stöt, skaderisk och brandfara. Läs alla dessa anvisningar innan du använder elverktyget och förvara säkerhetsanvisningen på ett säkert ställe. m Obs! När du använder denna kompressor är det nödvändigt att du iakttar följande grundläggande sä- kerhetsåtgärder för att skydda dig mot elektriska stö- tar, skador eller brandfara. Läs och beakta dessa anvisningar innan du använder apparaten. Säkert arbete

1. Håll ordning i ditt arbetsområde

- Oordning i arbetsområdet kan orsaka olyckor.

2. Ta hänsyn till omgivningens påverkan

- Utsätt inte elektriska verktyg för regn. - Använd inte elverktyg i fuktig eller våt miljö. Risk för elektrisk stöt! - Se till att det nns god belysning i arbetsområdet. - Använd inte elverktyg där det nns risk för brand eller explosion.

3. Skydda dig mot elektriska stötar

- Undvik att komma i kontakt med jordade delar (till exempel rör, radiatorer, spisar och kylskåp).

4. Håll barn på avstånd!

- Låt inte andra personer vidröra verktyget och ka- beln, håll dem borta från ditt arbetsområde.

5. Förvara oanvända elverktyg på ett säkert sätt

- Oanvända elverktyg ska förvaras på en torr, högt belägen eller låst plats utom räckhåll för barn.

6. Överbelasta inte dina elverktyg

- Du arbetar bättre och säkrare i det angivna pre- standaområdet.www.scheppach.com

Följ driftmanualerna som hör till de aktuella tryck- luftsverktygen/tryckluftsutrustningarna! Även de följande allmänna anvisningarna ska följas: Säkerhetsanvisningar för arbete med tryckluft och utblåspistoler

• Var noga med tillräckligt avstånd till produkten, minst 2,50 m gäller, och håll tryckluftsverktygen/ tryckluftsutrustningarna borta från kompressorn un- der driften.

• Kompressorpump och ledningar når under drift höga temperaturer. Kontakt leder till brännskador.

• Luften som sugs ut med kompressorn måste vara fri från tillsatser som i kompressorpumpen kan leda till bränder eller explosioner.

• När slangkopplingen släpps måste kopplingsstycket på slangen hållas fast med handen.

• På så sätt undviker man skador till följd av att slang- en kastas tillbaka.

• Bär skyddsglasögon och andningsmask vid arbeten med tryckluftspistolen. Damm är hälsofarligt! Främ- mande föremål och delar som blåser iväg kan lätt orsaka personskada.

• Blås inte på andra personer med utblåspistolen och rengör inte kläder som sitter på kroppen. Skaderisk! Säkerhetsanvisningar vid användning av sprut- och sprejutrustningar (t.ex. färgsprutor):

• Håll sprejutrustningen borta från kompressorn vid påfyllningen så att ingen vätska kommer i kontakt med kompressorn.

• Spreja aldrig med sprejutrustning (t.ex. färgsprutor) mot kompressorn. Fukt kan leda till elektriska risker!

• Bearbeta inte lacker eller lösningsmedel med en ampunkt under 55° C. Explosionsrisk!

• Värm inte upp lacker och lösningsmedel. Explo- sionsrisk!

• Om hälsofarliga vätskor bearbetas måste ltrerings- utrustning (ansiktsmasker) användas som skydd. Beakta även uppgifter om skyddsåtgärder från till- verkare av sådana ämnen.

• De uppgifter som står på förpackningen med materi- alet som ska bearbetas och informationen i förord- ningen om farliga ämnen måste beaktas. Vid behov ska ytterligare skyddsåtgärder vidtas, särskilt lämp- liga kläder och masker.

• Under sprutningen liksom i arbetsrummet är det för- bjudet att röka. Explosionsrisk! Färgångor är också lättantändliga. - Använd inte trasiga eller skadade anslutningska- blar. - Använd inte elverktyg, på vilka omkopplaren inte kan slås på och av.

15. Låt en behörig elektriker reparera elverktyget

- Detta elektriska verktyg uppfyller de tillämpliga säkerhetsbestämmelserna. Reparationer får ut- föras endast en behörig elektriker med original- delar, annars kan olyckor uppstå för operatören.

- För din egen säkerhet, använd bara tillbehör och extrautrustning som anges i instruktionsmanua- len eller som föreslås eller anges av tillverkaren. Användning av andra än de i instruktionsmanua- len eller katalogen rekommenderade tillsatsverk- tygen eller tillbehören kan innebära en personlig skaderisk för dig.

- När kompressorn används ska hörselskydd an- vändas.

18. Byte av anslutningssladden

- Om anslutningssladden skadas måste den bytas ut av tillverkaren eller en behörig elektriker för att undvika fara. Risk för elektriska stötar

19. Påfyllning av däck

- Kontrollera däcktrycket omedelbart efter påfyll- ningen med hjälp av en lämplig manometer, t.ex. på en tankstation.

20. Mobila kompressorer i byggställesdrift

- Se till att alla slangar och armaturer är avsedda för högsta tillåtna arbetstryck för kompressorn.

21. Uppställningsplats

- Ställ endast upp kompressorn på en jämn yta.

22. Vi rekommenderar att matningsslangar med tryck

över 7 bar utrustas med en säkerhetskabel, t.ex. en stållina.

23. Undvik stora belastningar på ledningssystemet ge-

nom att använda exibla slanganslutningar för att undvika brytställen.

24. Använd en jordfelsbrytare med en utlösningsström

på 30 mA eller lägre. Användning av en jordfels- brytare minskar risken för elstötar. m VARNING! Elverktyg alstrar ett elektromagnetiskt fält under drift. Under vissa förhållanden kan fältet stö- ra aktiva eller passiva medicinska implantat. För att minska risken för dödsfall eller allvarliga skador rekom- menderar vi därför personer med medicinska implantat till att höra med sin läkare och kontakta tillverkaren av det medicinska implantatet innan verktyget används.www.scheppach.com

Apparatens vikt ca 52 kg Olja (15W 40) ca 0,25 l Max. uppställningshöjd (ö.h.) 1000 m Med förbehåll för tekniska ändringar! Bulleremissionsvärdena fastställdes i enlighet med EN ISO 3744. Använd hörselskydd. Buller kan orsaka hörselskador. m Varning: Buller kan ha allvarlig inverkan på din häl- sa. Om maskinens buller överstiger 85 dB bör du an- vända ett passande hörselskydd. Ljude󰀨ektnivå

96 dB Ljudtrycksnivå L

7. Före idrifttagning

• Innan maskinen ansluts måste du kontrollera att uppgifterna på typskylten överensstämmer med de som gäller för elnätet.

• Ta bort transportproppen (B) före första driftsätt- ningen och fyll kompressorpumphuset med olja en- ligt beskrivningen under punkt 8.4.

• Kontrollera maskinen för transportskador. Rappor- tera eventuella skador omedelbart till transportföre- taget som levererade kompressorn.

• Kompressorn måste installeras i närheten av verkty- get som använder tryckluft.

• Långa luftledningar och långa matarledningar (för- längningskablar) bör undvikas.

• Se till att insugsluften är torr och dammfri.

• Installera inte kompressorn i ett fuktigt rum eller i ett våtrum.

• Kompressorn får endast användas på en lämplig plats (väl ventilerad, omgivningstemperatur +5 °C till 40 °C). Rummet måste vara fritt från damm, syror, ångor, explosiva eller brandfarliga gaser.

• Kompressorn är avsedd för användning i torra ut- rymmen. I områden där arbete med sprayvatten sker är användning inte tillåten.

• Kompressorpumpens oljenivå måste kontrolleras före idrifttagning.

• Kompressorn får endast användas utomhus tillfälligt och då i torra miljöer.

• Brandställen, öppen låga eller maskiner som det slår gnistor om får inte nnas i närheten eller användas.

• Förvara och förtär inte mat eller drycker i arbetsrum- met. Färgångor är hälsofarliga.

• Arbetsrummet måste vara större än 30 m³ och det måste nnas tillräckligt stort luftutbyte under sprut- ning och torkning.

• Spruta inte i motvind. Bestämmelser från den lokala polismyndigheten måste alltid beaktas när brännba- ra resp. farliga ämnen sprutas.

• Använd inte PVC-tryckslangen för att bearbeta me- dier som lacknafta, butanol och metylklorid. Dessa medier förstör tryckslangen.

• Arbetsområdet måste vara avskilt från kompressorn så att den inte kan komma i direkt kontakt med ar- betsmediet. Drift av tryckbehållare

• Den som använder en tryckbehållare måste hålla den i gott skick, använda den på ett korrekt sätt, övervaka, utan fördröjning genomföra nödvändiga reparationer och underhållsarbeten och vidta de sä- kerhetsåtgärder som krävs efter omständigheterna.

• Tillsynsmyndigheter kan i enstaka fall hjälpa till att ordna nödvändiga övervakningsåtgärder.

• En tryckbehållare får inte användas om den uppvisar fel som kan leda till att användaren eller tredje part utsätts för fara.

• Kontrollera alltid innan tryckbehållaren börjar an- vändas om den är rostig eller skadad. Kompressorn får inte användas med en skadad eller rostig tryck- behållare. Om det förekommer skador, kontakta kundserviceverkstaden. Förvara säkerhetsanvisningen på ett säkert sätt.

Tryckbehållarvolym (i liter) 100 Arbetstryck ca. 8 bar Teo. Sugkraft ca 412 l/min Teo. Ute󰀨ekt ca 294 l/min Skyddstyp IPX2www.scheppach.com

8.7 Tryckinställning: (Bild 1, 3)

• Tryckregulatorn (5) används för att ställa in trycket på manometern (4).

• Det inställda trycket kan läsas av på snabbkopp- lingen (3).

• På manometern (6) läses tanktrycket av.

• Tanktrycket läses av på snabbkopplingen (7).

8.8 Inställning tryckbrytare (bild 1)

• Tryckbrytaren (2) har ställts in i fabriken. Inkopplingstryck ca 6 bar Avstängningstryck ca 8 bar

8.9 Termoskyddsbrytare

Termoskyddsbrytaren är monterad i apparaten. Gör så här om termoskyddsbrytaren löser ut:

• Dra ur nätstickkontakten.

• Vänta cirka 2 till 3 minuter.

• Stick in apparaten igen.

• Upprepa förloppet om apparaten inte startar.

• Om apparaten fortfarande inte startar stänger du av den på Till-Från-brytaren (16) och slår sedan på den igen.

• Om du har utfört alla de ovan angivna stegen och apparaten trots detta inte fungerar så kontaktar du vår service.

9. Elektrisk anslutning

Den installerade elmotorn är ansluten så att den är redo för drift. Anslutningen motsvarar gällande VDE- och DIN-bestämmelser. Kundens nätanslut- ning liksom den använda förlängningskabeln mås- te motsvara dessa föreskrifter. Vid arbeten med sprut- och sprejutrustning samt vid tillfällig användning utomhus måste apparaten anslu- tas över en jordfelsbrytare med en utlösningsström på 30 mA eller lägre. Viktiga anvisningar Vid överbelastning av motorn stängs den av automa- tiskt. Efter en avkylningstid (tidsmässigt olika) kan mo- torn återigen slås på. Skadad elanslutningsledning. På elektriska anslutningsledningar uppstår det ofta isolationsskador.

• Kompressorn måste alltid hållas torr och får inte bli kvar utomhus efter arbetet.

8. Montering och manövrering

Obs! Montera klart apparaten före idrifttagning! Följande behövs för monteringen:

• 2x U-nyckel, 19 mm (ingår inte i leveransomfånget)

• 2x U-nyckel, 14 mm (ingår inte i leveransomfånget)

8.1 Montera hjulen (bild 5)

• Montera de medföljande hjulen (11) så som visas.

8.2 Montera foten (2x) (bild 6)

• Montera den medföljande foten (2x) så som visas.

8.3 Montera luftltret (2x) (bild 7, 8)

• Ta bort transportpluggen (A) och skruva fast luftl- tret (14) på maskinen.

8.4 Byta transportlocket (B) (bild 9, 10)

• Ta bort transportlocket (B) till oljepåfyllningsöpp- ningen (18).

• Fyll på den medföljande kompressoroljan i kom- pressorpumphuset och sätt in den medföljande oljeförslutningspluggen (15) i oljepåfyllningsöpp- ningen (18).

• Kompressorn är utrustad med en nätledning med jordat uttag. Den kan när som helst anslutas till ett eluttag 230 V~50 Hz, som skyddas av en säkring på 16 A.

• Kontrollera före idrifttagningen att nätspänningen motsvarar driftspänningen och maskinstyrkan som anges på märkskylten.

• Långa matarledningar liksom förlängningar, kabel- trummor osv. orsakar spänningsfall och kan förhin- dra motorn från att starta.

• Vid låga temperaturer under +5°C nns det risk för att motorn inte startar till följd av tröghet.

8.6 Till-/Från-brytare (bild 2)

• För att starta kompressorn skjuts strömbrytaren (16) uppåt. För att stänga av kompressorn trycker man ner strömbrytaren.www.scheppach.com

• Se till att maskinen är så fri från damm och smuts som möjligt. Torka av maskinen med en ren trasa, eller blås ren den med tryckluft med lågt tryck.

• Vi rekommenderar att apparaten rengörs direkt ef- ter varje användning.

• Rengör maskinen regelbundet med en fuktig trasa och lite såpa. Använd inga rengörings- eller lös- ningsmedel. De skulle kunna angripa enhetens plastdelar. Se till att det inte tränger in vatten i ma- skinen.

• Slang och sprutverktyg måste separeras från kom- pressorn före rengöring. Kompressorn får inte ren- göras med vatten, lösningsmedel eller liknande.

10.2 Underhåll av tryckbehållaren (bild 1)

m Obs! Tappa av kondensvattnet efter varje användning genom att öppna avtappningsskruven (10) för att ge tryckbehållaren (8) lång hållbarhet. Släpp först ut tanktrycket (s. 10.7.1). Avtappningsskruven öppnas genom att den vrids moturs (sett från kompressorundersidan mot skruven), så att kondensvattnet kan rinna ut helt ur tryckbehålla- ren. Stäng avtappningsskruven efter det (vrid medurs). Kontrollera alltid innan tryckbehållaren börjar använ- das om den är rostig eller skadad. Kompressorn får inte användas med en skadad eller rostig tryckbehållare. Om det förekommer skador, kon- takta kundserviceverkstaden. m Obs! Tryckbehållarens kondensvatten innehåller oljeres- ter. Avfallshantera kondensvattnet miljöriktigt genom att lämna in till en för ändamålet avsedd uppsamlings- plats.

10.3 Säkerhetsventil (bild 1, 3)

Säkerhetsventilen (17) är inställd på det högsta tillåtna trycket för tryckbehållaren. Det är inte tillåtet att juste- ra säkerhetsventilen eller ta bort kopplingslåset (17.2) mellan avtappningsmuttern (17.1) och dess lock (17.3). För att säkerhetsventilen ska fungera ändamålsenligt måste den vridas var 30:e drifttimme, minst 3 gånger per år. Vrid den perforerade avtappningsmuttern (17.1) moturs för att öppna och dra sedan ventilspindeln utåt för hand, över den perforerade avtappningsmuttern (17.1), för att öppna säkerhetsventilens utlopp. Orsaker till detta kan vara:

• Tryckställen när anslutningssladdar förs genom fönster- eller dörröppningar.

• Knäckställen genom felaktig fastsättning eller styr- ning av anslutningsledningen.

• Snittställen genom att anslutningsledningen körts över.

• Isolationsskador genom ryck ur vägguttaget.

• Sprickor genom isolationens åldring. Sådana skadade elanslutningsledningar får inte an- vändas och är på grund av isolationsskadorna livsfar- liga. Kontrollera regelbundet om de elektriska anslutnings- ledningarna är skadade. Kontrollera att anslutnings- sladden inte är ansluten till elnätet vid kontrollen. Elektriska anslutningsledningar måste motsvara till- lämpliga VDE- och DIN-bestämmelser. Använd endast anslutningsledningar med märkningen ”H05VV-F”. Enligt föreskrift ska typbeteckningen vara tryckt på an- slutningskabeln. Växelströmsmotor:

• Nätspänningen måste vara 230 V~.

• Förlängningsledningar upp till 25 m längd måste ha ett tvärsnitt på 1,5 kvadratmillimeter. Anslutningar och reparationer av elektrisk utrustning får endast utföras av behöriga elektriker. Uppge följande information om du har frågor:

• Uppgifter på maskinens typskylt

• Motoruppgifter på typskylten

10. Rengöring, underhåll och lagring

m Obs! Dra alltid ut nätstickkontakten innan rengörings- och underhållsarbeten utförs! Skaderisk till följd av elek- trisk stöt! m Obs! Vänta tills maskinen har stannat helt! Risk för bränn- skador! m Obs! Gör maskinen trycklös innan rengörings- och under- hållsarbeten utförs! Skaderisk!www.scheppach.com

m Obs! Dra ut nätstickkontakten, avlufta maskinen och al- la anslutna trycklufts-universalverktyg. Stäng av kompressorn så att den inte kan tas i drift av obe- höriga. m Obs! Kompressorn får endast förvaras i en torr omgiv- ning, oåtkomlig för obehöriga. Luta den inte, för- vara den stående! Olja kan rinna ut!

10.7.1 Släppa ut övertrycket

Släpp ut övertrycket i kompressorn genom att stänga av kompressorn och använda upp tryckluften som nns i tryckbehållaren, t.ex. med en tryckluftsverktyg på tomgång eller med en utblåsningspistol.

10.8 Serviceinformation

Tänk på att produktens följande delar slits naturligt eller under bruk, eller att följande delar används som förbrukningsmaterial. Slitdelar*: Luftlter

• Ingår inte obligatoriskt i leveransomfånget! Du kan få reservdelar och tillbehör från vårt service- center. För att göra detta, skanna QR-koden på första- sidan. Ventilen släpper ut luften hörbart. Sätt sedan fast av- tappningsmuttern medurs igen.

10.4 Kontrollera regelbundet oljenivån (bild 11)

Ställ kompressorn på en jämn och slät yta. Oljenivån ska benna sig mellan oljesynglasets (12) MAX och MIN. Oljebyte: Rekommenderad olja: SAE 15W 40 eller lik- värdig. Första påfyllningen måste bytas ut efter 10 drifttimmar, efter det ska oljan tappas av var 50:e drifttimme och ny fyllas på.

10.5 Oljebyte (bild 1, 10, 11)

Stäng alltid av motorn och dra ut nätstickkontakten ur uttaget. Ta bort oljeförslutningspluggen (15). Efter att eventuellt lufttryck har lästs av kan oljeavtappnings- skruven (12) skruvas loss från kompressorpumpen (13). För att oljan inte ska kunna rinna ut okontrollerat ska man hålla en liten plåtränna under och fånga upp oljan i en behållare. Om oljan inte rinner ut helt rekommende- rar vi att kompressorn lutas något. När oljan har runnit ut sätter man tillbaka oljeavtappningsskruven (12) igen. Förbrukad olja kasseras i en avfallshanteringsstation som tar emot förbrukad olja. För att fylla på rätt mängd olja måste kompressorn stå på en plan yta. Fyll på den nya oljan genom oljepå- fyllningsöppningen (18) tills oljenivån har nått maximal påfyllningsmängd. Den markeras med den röda punk- ten på oljesynglaset (12) (bild 11). Överskrid inte den maximala påfyllningsmängden. Överfyllning kan leda till att maskinen skadas. Sätt till- baka oljeförslutningsproppen (15) i oljepåfyllningsöpp- ningen (18).

10.6 Rengöra insugningsltret (bild 3, 12, 13)

Insugningsltret förhindrar att damm och smuts sugs in. Detta lter måste rengöras minst var 300:e drifttim- me. Ett tilltäppt insugningslter försämrar kompres- sorns prestanda avsevärt. Ta bort insugningsltret (2x) genom att öppna skruven (E). Ta sedan av lterlocket (D). Du kan nu ta bort luftltret (F). Knacka försiktigt ur luftltret, lterlocket och lterhu- set. Dessa komponenter måste sedan blåsas ut med tryck- luft (ca 3 bar) och därefter monteras i omvänd ordning.www.scheppach.com

11. Avfallshantering och återvinning

Anvisningar beträ󰀨ande förpackningen Förpackningsmaterialen kan åter- vinnas. Avfallshantera förpack- ningar miljövänligt. Anvisningar beträ󰀨ande den tyska lagen om dist- ribution, återtagning och miljövänlig avfallshan- tering av elektriska och elektroniska apparater (Elektro- und Elektronikgerätegesetz - ElektroG) Uttjänta elektriska och elektroniska appa- rater ska inte kastas i hushållssoporna utan lämnas till separat insamling respekti- ve avfallshantering!

• Uttjänta vanliga och uppladdningsbara batterier, som inte är fast monterade i den uttjänta apparaten, måste tas ut utan skador före överlämningen! Batte- riers avfallshantering regleras i batterilagstiftningen.

• Innehavare respektive användare av elektriska och elektroniska apparater är enligt lagstiftning förplik- tade till återlämning efter apparaternas användning.

• Slutanvändaren ansvarar själv för raderingen av de egna personuppgifterna på den uttjänta apparat som ska avfallshanteras!

• Symbolen med den överkryssade soptunnan bety- der att uttjänta elektriska och elektroniska apparater inte får kastas i hushållssoporna.

• Uttjänta elektriska och elektroniska apparater kan lämnas avgiftsfritt på följande ställen: - O󰀨entliga avfallshanterings- respektive samlings- ställen (t.ex. kommunala återvinningsenheter) - Inköpsställen för elektriska apparater (stationära och online), om handlare är skyldiga att ta emot eller frivilligt erbjuder detta. - Man kan kostnadsfritt lämna upp till tre uttjänta elektriska apparater per apparattyp, med en kant- längd på maximalt 25 centimeter, hos tillverkaren utan att först köpa en ny apparat av denne, eller lämna dem till ett annat auktoriserat samlingsstäl- le på närmare håll. - Kontakta respektive kundservice för information om tillverkarnas och distributörernas övriga, kom- pletterande villkor för återlämning.

• Om tillverkaren levererar en ny elektrisk apparat till ett privat hushåll kan denne ordna med avgiftsfri hämtning av den uttjänta elektriska apparaten, efter förfrågan från slutanvändaren. Kontakta tillverka- rens kundservice angående detta.

• Dessa uppgifter gäller endast för apparater som in- stalleras och säljs i länderna i den Europeiska uni- onen och som omfattas av det europeiska direktivet 2012/19/EU. I länder utanför Europeiska unionen kan avvikande bestämmelser gälla för avfallshan- tering av uttjänta elektriska och elektroniska appa- rater. Kommun- eller stadsförvaltningen kan ge informa- tion om hur uttjänta apparater kasseras. Bränsle och oljor

• Bränsletanken och behållaren med motorolja måste tömmas innan apparaten avfallshanteras!

• Bränsle och motorolja ska inte kastas i hushållsso- porna utan lämnas till separat insamling respektive avfallshantering!

• Tomma olje- och bränslebehållare måste avfalls- hanteras miljövänligt.www.scheppach.com

Störning Möjliga orsaker Åtgärd Kompressorn går inte. Nätspänning nns inte. Kontrollera kabel, nätstickkontakt, säkring och kontaktuttag. Nätspänning för låg. Undvik för lång förlängningskabel. Använd en förlängningskabel med tillräckligt trådtvärsnitt. Utomhustemperatur för låg. Använd inte i utomhustemperaturer under +5° C. Motorn överhettad. Låt motorn svalna och avhjälp ev. orsaken till överhettningen. Kompressorn går, dock inget tryck. Säkerhetsventilen (17) otät. Byt ut säkerhetsventilen (17). Tätningar trasiga. Kontrollera tätningar, låt en fackverkstad byta ut trasiga tätningar. Avtappningsskruven för kondens- vatten (10) läcker. Dra åt skruven för hand. Kontrollera tätningen på skruven, byt ut vid behov. Kompressorn igång, tryck visas på manometern men verktyget går inte. Slangförbindelser otäta. Kontrollera tryckluftslang och verktyg, byt ut vid behov. Snabbkoppling otät. Kontrollera snabbkopplingen, byt vid behov. För lågt tryck har ställts in i tryckre- gulatorn (5). Vrid upp tryckregulatorn ytterligare.www.scheppach.com

13. Försäkran om överensstämmelse
