Simbolu skaidrojums, kas izvietoti uz ražojuma

Simbolu izmantošanai šajā rokasgrāmatā jāvērš jūsu uzmanība uz iespējamiem riskiem. Ir precīzi jāizprot drošības simboli un skaidrojumi, uz kuriem tie attiecas. Brīdinājumi paši par sevi nenovērš riskus un nevar aizvietot pareizos pasākumus, lai novērstu negadījumus.

	Brīdinājums! Lai mazinātu savainošanās risku, izlasiet lietošanas instrukciju.
	Lietojiet ausu aizsargus. Trokšņu iedarbība var izraisīt dzirdes zudumu.
	Lietojiet putekļu aizsargmasku. Apstrādājot kokmateriālu un citus materiālus, var rasties veselībai kaitīgi putekļi. Nedrīkst apstrādāt azbestu saturošu materiālu!
	Lietojiet aizsargbrilles. Darba laikā radušās dzirksteles vai no ierīces krītošas šķēpeles, skaidas un putekļi var izraisīt redzes zudumu.
	Brīdinājums par karstām daļām!
	Brīdinājums par elektrisko spriegumu!
	Brīdinājums! Bloks ir vadāms ar tālvadību, un drīkst sākt darboties bez brīdinājuma.
	Ievērībai! Pirms lietošanas uzsākšanas pārbaudiet eļļas līmeni un nomainiet eļļas aizbāzni!
	Nepakļaujiet ierīci lietus iedarbībai. lerīci drīkst novietot, uzglabāt un ekspluatēt tikai tad, ja tiek nodrošināta sausa vide.
	Skaņas jaudas līmeņa norāde dB
	Ražojums atbilst spēkā esošajām Eiropas Direktīvām.
	Ražojums atbilst piemērojamām Serbijas vadlīnijām.

Satura rādītājs: Lappuse:

1. levads.... 181
2. lerīces apraksts (1.-14. att.) 181
3. Piegādes komplekts 181
4. Noteikumiem atbilstoša lietošana.... 182
5. Drošības norādījumi 182
6. Tehniskie dati....184
7. Pirms lietošanas sākšanas.... 185
8. Uzstādīšana un vadība.... 185
9. Pieslēgšana elektrotīklam 186
10. Tīrīšana, apkope un glabāšana.... 186
11. Utilizacija un otrreizēja izmantošana.... 188
12. Traucējumu novēršana.... 189
13. Atbilstības deklarācija....295

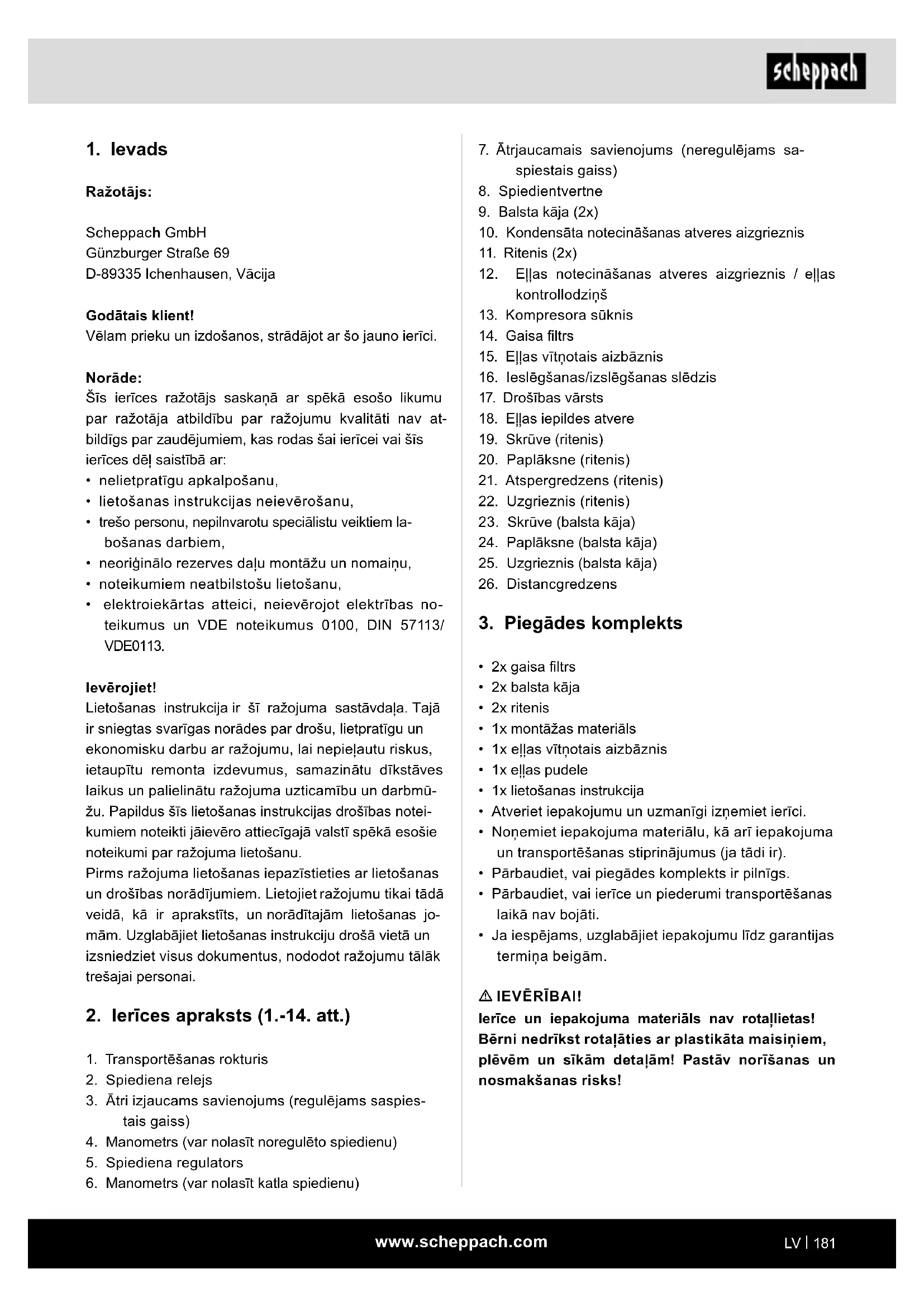

1. levads

Ražotājs:

Scheppach GmbH

D-89335 Ichenhausen, Vācija

Godātais klient!

Vēlam prieku un izdošanos, strādājot ar šo jauno ierīci.

Norāde:

Šīs ierīces ražotājs saskaṇā ar spēkā esošo likumu par ražotāja atbildību par ražojumu kvalitāti nav atbildīgs par zaudējumiem, kas rodas šai ierīcei vai šīs ierīces dēl saistībā ar:

• nelietpratīgu apkalpošanu,
- lietošanas instrukcijas neievērošanu,
- trešo personu, nepilnvarotu speciālistu veiktiem la- bošanas darbiem,
- neoriginālo rezerves daļu montāžu un nomainņu,
• noteikumiem neatbilstošu lietošanu,
- elektroiekārtas atteici, neievērojot elektrības noteikumus un VDE noteikumus 0100, DIN 57113/VDE0113.

levērojiet!

Lietošanas instrukcija ir šī ražojuma sastāvdaļa. Tajā ir sniegtas svarīgas norādes par drošu, lietpratīgu un ekonomisku darbu ar ražojumu, lai nepieļautu riskus, ietaupītu remonta izdevumus, samazinātu dīkstāves laikus un palielinātu ražojuma uzticamību un darbmūžu. Papildus šīs lietošanas instrukcijas drošības noteikumiem noteikti jāievēro attiecīgajā valstī spēkā esošie noteikumi par ražojuma lietošanu.

Pirms ražojuma lietošanas iepazīstieties ar lietošanas un drošības norādījumiem. Lietojiet ražojumu tikai tādā veidā, kā ir aprakstīts, un norādītajām lietošanas jo-mām. Uzglabājiet lietošanas instrukciju drošā vietā un izsniedziet visus dokumentus, nododot ražojumu tālāk trešajai personali.

2. lerīces apraksts (1.-14. att.)

1. Transportēšanas rokturis
2. Spiediena relejs
3. Ātri izjaucams savienojums (regulējams saspies- tais gaiss)
4. Manometrs (var nolasīt noregulēto spiedienu)
5. Spiediena regulators

6. Manometrs (var nolasīt katla spiedienu)

7. Ātrjaucamais savienojums (neregulējams sa- spiestais gaiss)

8. Spiedientvertne
9. Balsta kāja (2x)
10. Kondensāta notecināšanas atveres aizgrieznis
11. Ritenis (2x)
12. Ellas notecināšanas atveres aizgrieznis / ellas kontrollodziņš
13. Kompresora sūknis
14. Gaisa filtrs
15. Ellas vītnotais aizbāznis
16. leslēgšanas/izslēgšanas slēdzis
17. Drošības vārsts
18. Ellas iepildes atvere
19. Skrūve (ritenis)
20. Paplāksne (ritenis)
21. Atspergredzens (ritenis)
22. Uzgrieznis (ritenis)
23. Skrūve (balsta kāja)
24. Paplāksne (balsta kāja)
25. Uzgrieznis (balsta kāja)
26. Distancgredzens

3. Piegādes komplekts

• 2x gaisa filtrs
• 2x balsta kāja
• 2x ritenis
  • 1x montāžas materiāls
  • 1x ellas vītnotais aizbāznis
• 1x ellas pudele
  • 1x lietošanas instrukcija
• Atveriet iepakojumu un uzmanîgi iznemiet ierîci.
• Noņemiet iepakojuma materiālu, kā arī iepakojuma un transportēšanas stiprinājumus (ja tādi ir).
• Pārbaudiet, vai piegādes komplekts ir pilnīgs.
• Pārbaudiet, vai ierīce un piederumi transportēšanas laikā nav bojāti.
• Ja iespējams, uzglabājiet iepakojumu līdz garantijas termina beigām.

⚠ IEVĒRĪBAI!

lerīce un iepakojuma materiāls nav rotaļlietas! Bērni nedrīkst rotaļāties ar plastikāta maisiniem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks!

4. Noteikumiem atbilstoša lietošana

Kompresors ir paredzēts saspiestā gaisa ĝenerēšanai pneimatiski darbināmiem instrumentiem, kurus var lietot ar gaisa apjomu līdz apmēram 294 l/min (pie-mēram, riepu piepildītājam, izpūšanas pistolei un krā-sošanas pistolei).

Kompresoru drīkst lietot tikai sausās un labi ventilētās iekštelpās.

lerīci drīkst lietot tikai tai paredzētajiem mērķiem. lerīces lietošana citiem mērķiem ir uzskatāma par noteikumiem neatbilstošu. Par jebkāda veida bojājumiem vai savainojumiem, kas izriet no šādas lietošanas, ir atbildīgs lietotājs/operators un nevis ražotājs.

Nemiet vērā, ka mūsu ierīces noteikumiem atbilstošā veidā nav konstruētas komerciālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs neuzņemamies ga- rantiju, ja ierīci izmanto komerciālos, amatniecības vai rūpniecības uznēmumos, kā arī līdzīgos darbos.

5. Drošības norādījumi

△ levērībai! Lai izsargātos no elektrošoka, savainojumiem un aizdegšanās, lietojot elektroinstrumentus, ṣemiet vērā turpmāk minētos pamata drošības pasā-kumus. Pirms elektroinstrumenta lietošanas izlasiet visus šos drošības norādījumus un rūpīgi tos uzgla-bājiet.

△ levērībai! Lai izsargātos no elektriskā trieciena, savainošanās riska un ugunsbīstamības, lietojot šo kompresoru, jāievēro šādi pamata drošības pasākumi. Pirms ierīces lietošanas izlasiet un ievērojiet šos norādījumus.

Drošs darbs

1. Uzturiet kārtībā savu darba vietu

- Nekārtība darba vietā var izraisīt nelaimes gadī-jumus.

1. Nemiet vērā apkārtējās vides ietekmi

- Sargājiet elektroinstrumentus no lietus.

- Nelietojiet elektroinstrumentus mitrā vai slapjā vidē. Risks, ko rada elektriskais trieciens!

- Nodrošiniet labu darba vietas apgaismojumu.

- Nelietojiet elektroinstrumentus ugunsnedrošā vai sprādzienbīstamā vidē.

1. Sargājiet sevi no iespējamā elektrošoka

- Nepieļaujiet ķermeņa daļu pieskaršanos iezemētiem priekšmetiem (piem., caurulēm, radiatoriem, plītīm, ledusskapjiem).

1. Nelaidiet klāt bērnus!

- Neļaujiet citām personām pieskarties instrumentam un vadam, nelaidiet klāt tās savā darba vietā.

1. Elektroinstrumentus, ko nelietojat, uzglabājiet drošā vietā

- Neizmantotus elektroinstrumentus uzglabājiet sausā, augstu izvietotā vai aizslēgtā, bērniem nepieejamā vietā.

1. Nepārslogojiet elektroinstrumentu

- Norādītajā jaudas diapazonā iespējams strādāt labāk un drošāk.

1. Valkājiet piemērotu apgērbu

- Nevalkājiet platu apgērbu vai nelietojiet rotaslietas, ko var satvert ierīces kustīgās detaļas.

- Strādājot ārpus telpām, ieteicams izmantot gumijas cimdus un neslīdošus apavus.

- Garus matus nosedziet ar matu tīklinu.

1. Neizmantojiet vadu mērķiem, kuriem tas nav pa-redzēts

- Neizmantojiet kabeli, lai atvienotu spraudni no kontaktligzdas. Sargājiet vadu no karstuma, ellas un asām škautnēm.

1. Rūpīgi kopiet instrumentus

- Uzturiet kompresoru tīru, lai darbs veiktos labi un droši.

- levērojiet apkopes noteikumus.

- Regulāri pārbaudiet elektroinstrumenta savienošanas vadu un bojājumu gadījumā uzticiet to salabot kompetentam speciālistam.

- Regulāri pārbaudiet pagarinātāja vadus un no- mainiet tos, ja tie ir bojāti.

1. Nepieļaujiet nejaušu darbības sākšanu

- Pārliecinieties, vai slēdzis, iespraužot kontakt-dakšu kontaktligzdā, ir izslēgts.

1. Strādājot ārpus telpām, izmantojiet pagarinātāja kabeli

- Ārpus telpām lietojiet tikai atļautos pagarinātāja kabelus ar atbilstīgiem apzīmējumiem.

- Kabelsaivu izmantojiet tikai notītā stāvoklī.

1. Vienmēr esiet uzmanīgs

- Sekojiet līdzi savai rīcībai. Strādājiet saprātīgi. Nelietojiet elektroinstrumentu, ja neesat koncentrējies.

1. Pārbaudiet, vai elektroinstruments nav bojāts

- Pirms elektroinstrumenta turpmākas izmantošanas rūpīgi jāpārbauda, vai aizsargmehānismi vai viegli bojātas detaļas darbojas nevainojami un atbilstoši paredzētajam mērķim.

- Pārbaudiet, vai kustīgās daļas darbojas nevainojami, neaizķeras vai nav bojātas. Visas daļas pareizi jāuzmontē un jāizpilda visi nosacījumi, lai nodrošinātu nevainojamu elektroinstrumenta darbību.

- Bojāti aizsargmehānismi un daļas atbilstoši jāsa- labo atzītā specializētā darbnīcā vai jānomaina, ja lietošanas instrukcijā nav norādīts citādi.

- Bojāti slēdži jānomaina klientu servisa darbnīcā.

- Nelietojiet darbnederīgus vai bojātus savienošanas vadus.

- Nelietojiet elektroinstrumentus, kuriem nevar ieslēgt un izslēgt slēdzi.

1. Elektroinstrumenta remontu uzticiet veikt kvalificētam elektrikim

- Šis elektroinstruments atbilst attiecīgajiem drošības noteikumiem. Remontu drīkst veikt tikai kvalificēts elektriķis, turklāt jāizmanto originālās rezerves daļas, citādi ar lietotāju var notikt nelai-mes gadījumi.

1. levērībai!

- Savai drošībai lietojiet tikai piederumus un papildierīces, kas norādītas lietošanas instrukcijā vai ko ieteicis vai norādījis instrumentu ražotājs. Citu darba instrumentu vai piederumu lietošana, kas atšķiras no lietošanas instrukcijā vai katalogā ieteiktajiem, var radīt personīgu savainošanās risku.

1. Troksnis

- Izmantojot kompresoru, lietojiet ausu aizsargus.

1. Savienošanas vada nomaiņa

- Ja bojā savienošanas vadu, ražotājam vai kvalificētam elektrikim tas jānomaina, lai nepieļautu bīstamību. Risks, ko rada elektriskais trieciens

1. Riepu piepildīšana

- Tieši pēc piepildīšanas pārbaudiet spiedienu riepā ar piemērotu manometru, piem., degvielas uzpildes stacijā.

1. Pa celu pārvietojami kompresori lietošanai būv-laukumā

- Uzmaniet, lai visas šlūtenes un armatūra būtu piemērota kompresora maksimāli pieļaujamajam darba spiedienam.

1. Uzstādīšanas vieta

- Uzstādiet kompresoru tikai uz līdzenas pamatnes.

1. Ir ieteicams, ka padeves šlūtenes, ja spiediens pārsniedz 7 bar, vajadzētu aprīkot ar drošības kabeli, piem., tērauda trosi.

2. Nepieļaujiet spēcīgu slodzi uz cauruļvadu sistēmu, izmantojot elastīgas šlūtenes īscaurules, lai nepieļautu salocījuma vietas.

3. Lietojiet noplūdstrāvas aizsargslēdzi ar 30 mA vai mazāku nostrādes strāvu. Noplūdstrāvas aizsargslēdža lietošana mazina elektriskā trieciena risku.

⚠ BRĪDINĀJUMS! Šis elektroinstruments darba laikā rada elektromagnētisko lauku. Šis lauks noteiktos apstākļos var traucēt aktīvo vai pasīvo medicīnisko implantu darbību. Lai mazinātu nopietnu vai nāvējošu savainojumu risku, personām ar medicīniskajiem implantiem pirms elektroinstrumenta lietošanas ieteicams konsultēties ar ārstu un ražotāju.

PAPILDU DROŠĪBAS NORĀDĪJUMI

levērojiet attiecīgā pneimatiskā instrumenta / pneimatiskās ierīces lietošanas instrukcijas! Papildus jāievēro turpmāk minētās vispārīgās norādes:

Drošības norādījumi darbam ar saspiesto gaisu un izpūšanas pistolēm

- levērojiet pietiekamu attālumu līdz ražojumam, vismaz 2,50 m, un kompresora lietošanas laikā netuvo-jieties tam ar pneimatiskiem instrumentiem / pneimatiskām palīgierīcēm.

- Kompresora sūknis un cauruļvadi darba laikā sasniedz augstas temperatūras. Pieskaršanās rada apdegumus.

- Kompresora iesūktais gaiss jāuztur tīrs no piemaisī-jumiem, kas kompresora sūknī var radīt ugunsgrē-kus vai sprādzienus.

- Atvienojot šlūtenes savienojumu, noturiet ar roku šlūtenes savienojuma detalu.

- Tādējādi jūs nepieļausiet savainojumus, ko rada atpakaļ atlecoša šļūtene.

- Strādājot ar pneimatisko pistoli, lietojiet aizsargbrilles un respiratora masku. Putekļi ir kaitīgi veselībai! Svešķermani un nopūstās daļinas var viegli izraisīt savainojumus.

- Neappūtiet personas ar izpūšanas pistoli vai netīriet apgērbu uz kermana. Savainošanās risks!

Drošības norādījumi strūklas un izsmidzināšanas papildieriču (piem., krāsotāja pistoles) lietošanai:

- Uzpildot izsmidzināšanas palīgierīci, novietojiet to pietiekami tālu no kompresora, lai šķidrums nevarē-tu nonākt saskarē ar kompresoru.

• Nekad neizsmidziniet škidrumu ar izsmidzināšanas palīgierīci (piem., krāsotāja pistoli) kompresora virzienā. Mitrums var radīt elektrības izraisītus apdraudējumus!
• Neizmantojiet lakas vai škīdinātājus, kuru uzliesmošanas temperatūra ir mazāka par 55° C. Sprādzienbīstamība!
• Nesildiet lakas un škīdinātājus. Sprādzienbīstamība!
• Ja izmanto veselībai kaitīgus šķidrumus, aizsardzībai ir nepieciešamas filtrācijas ierīces (sejas aizsargmaska). levērojiet arī šādu vielu ražotāju sniegto informāciju par aizsardzības pasākumiem.
• Jāievēro uz izmantojamo materiālu ārējā iepakojuma piestiprinātā informācija un markējumi saskaņā ar Noteikumiem par rīkošanos ar bīstamām vielām. Ja nepieciešams, jāveic papildu aizsardzības pasākumi, it īpaši jāvalkā piemērots apgērbs un jālieto maskas.
• Smidzināšanas procesa laikā, kā arī darba telpā nedrīkst smēķet. Sprādzienbīstamība! Arī krāsas tvaiki ir viegli aizdedzināmi.
• Nedrīkst būt pieejamas vai nedrīkst lietot uguns vietas, atklātu liesmu vai dzirkstelojošas mašīnas.
• Neuzglabājiet vai nelietojiet ēdienus un dzērienus darba telpā. Krāsas tvaiki ir kaitīgi veselībai.
• Darba telpas apjomam jābūt lielākam par 30 m³, un jābūt nodrošinātai pietiekamai gaisa apmaiņai smidzināšanas un žāvēšanas laikā.
• Nesmidziniet pret vēju. Izsmidzinot aizdedzināmus vai bīstamus smidzināmos materiālus, principiāli ie-vērojiet vietējās policijas pārvaldes noteikumus.
• Neizmantojiet kopā ar PVC spiediena šlūteni šādus škidrumus, piem., lakbenzīnu, butilspirtu un metilēnhlorīdu. Šie škidrumi sagrauj spiediena šlūteni.
• Darba zonai jābūt nodalītai no kompresora tā, lai tas nevarētu nonākt tiešā saskarē ar darba vielu.

Spiedientvertnu lietošana

• Kurš lieto spiedientvertni, tam tā jāuztur pienācīgā stāvoklī, pienācīgi jālieto, jākontrolē, nekavējoties jāveic nepieciešamie uzturēšanas kārtībā un labošanas darbi un atbilstoši apstākljiem jāveic nepieciešamie drošības pasākumi.
• Uzraudzības iestāde atseviškā gadījumā var dod rīkojumu par nepieciešamajiem kontroles pasāku-miem.
• Nedrikst lietot spiedientvertni, ja tai ir trūkumi, tā apdraud darbiniekus vai trešās personas.

- Pirms katras lietošanas pārbaudiet, vai spiedientvertnei nav rūsas un bojājumu. Kompresoru nedrīkst lietot ar bojātu vai sarūsējušu spiedientvertni. Ja jūs konstatējat bojājumus, tad lūdzam vērsties klientu servisa darbnīcā.

Uzglabājiet drošības norādījumus drošā vietā.

6. Tehniskie dati

Tikla pieslēgums 230V / 50Hz

Motora jauda 2200 W
Darba režīms S1
Kompresora apgriezienu skaits 2850 min	-1
Spiedientvertnes tilpums (litros) 100
Darba spiediens apm. 8 bar
Teorēt. iesūkšanas ražīgums apm. 412 l/min
Teorēt. atdodamā jauda apm. 294 l/min
Aizsardzības pakāpe IPX2
Ierīces svars	apm. 52 kg
Ella (15W 40)	apm. 0,25 l
Maks. uzstādīšanas augstums (v.j.l.)	1000 m

Paturētas tiesības veikt tehniskas izmainas!

Trokšna emisijas vērtības bija noteiktas atbilstoši standarta EN ISO 3744 prasībām.

Lietojiet ausu aizsargus.

Trokšnu iedarbība var izraisīt dzirdes zudumu.

⚠ Brīdinājums: Troksnis var radīt smagas sekas jūsu veselībai. Ja ierīces troksnis pārsniedz 85 dB, lietojiet piemērotus ausu aizsargus.

Skañas jaudas līmenis L_wA	96 dB
Skañas spiediena līmenis L_pA	71 dB
Klūda K_wA/pA	2,03 dB

7. Pirms lietošanas sākšanas

• Pirms pievienošanas pārliecinieties, vai datu plāksnītē norādītā informācija sakrīt ar elektrotīkla parametriem.
• Pirms lietošanas uzsākšanas izņemiet transportēšanas aizbāzni (B) un uzpildiet kompresora sūkņa korpusu ar ellu, kā aprakstīts 8.4 punktā.
• Pārbaudiet, vai ierīcei nav transportēšanas laikā radušos bojājumu. Nekavējoties ziņojiet par iespēja-miem bojājumiem transporta uzņēmumam, kurš bija piegādājiis kompresoru.
• Kompresora uzstādīšana jāveic patērētāja tuvumā.
• Nedrīkst pieļaut garus gaisa vadus un garas barojošās līnijas (pagarinātāja kabelus).
• levērojiet, lai būtu sauss iesūkšanas gaiss bez pu- tekliem.
• Neuzstādiet kompresoru mitrā vai slapjā telpā.
• Kompresoru drīkst lietot tikai piemērotās telpās (labi ventilētās, apkārtējās vides temperatūra no +5°C līdz 40°C). Telpā nedrīkst atrasties puteklī, skābes, tvaiki, sprāgstošas vai uzliesmojošas gāzes.
• Kompresors ir piemērots lietošanai sausās telpās. Lietošana nav pieļaujama zonās, kurās darbojas ar smidzināmu ūdeni.
• Pirms lietošanas sākšanas jāpārbauda ellas līmenis kompresora sūknī.
• Kompresoru drīkst lietot ārpus telpām tikai īslaicīgi, ja ir sausi apkārtējās vides apstākli.
• Kompresoram vienmēr jābūt sausam, un to nedrīkst pēc darba atstāt ārpus telpām.

8. Uzstādīšana un vadība

levērībai!

Pirms lietošanas sākšanas noteikti pilnīgi uzstādiet ierīci!

Montāžai ir nepieciešams:

• 2 x dakšatslēgas 19 mm (nav iekļautas piegādes komplektā)
• 2 x dakšatslēgas 14 mm (nav iekļautas piegādes komplektā)

8.1 Riteņu montāža (5. att.)

- Uzstādiet pievienotos ritenus (11), kā parādīts attēlā.

8.2 Balsta kājas montāža (2x) (6. att.)

- Uzstādiet pievienoto balsta kāju (2x), kā parādīts attēlā.

8.3 Gaisa filtra montāža (2x) (7., 8. att.)

- Noņemiet transportēšanas aizbāzni (A) un pieskrū-vējiet gaisa filtru (14) pie ierīces.

8.4 Transportēšanas vāka (B) nomaiņa (9., 10. att.)

• Nonemiet ellas iepildes atveres (18) transportēšanas vāku (B).
• lepildiet klātpievienoto kompresorellu kompresora sūkņa korpusā un ievietojiet klātpievienoto ellas vītņoto aizbāzni (15) ellas iepildes atverē (18).

8.5 Tīkla pieslēgums

• Kompresors ir aprīkots ar tīkla vadu ar kontaktligzdu ar zemējuma kontaktu. To var pievienot pie jebkuras kontaktligzdas ar zemējuma kontaktu 230 V\~ 50 Hz, kas ir aprīkota ar 16 A drošinātāju.
• Pirms lietošanas sākšanas uzmaniet, lai tīkla spriegums sakristu ar darba spriegumu un mašīnas jau-du datu plāksnītē.
• Gari barošanas vadi, kā arī pagarinājumi, vada spoles utt. izraisa sprieguma kritumu, un var aizkavēt motora palaišanu.
• Zemās temperatūrās, kas mazākas par +5°C, motora palaišana ir apdraudēta stingras gaitas dēl.

8.6 leslēgšanas / izslēgšanas slēdzis (2. att.)

- Lai ieslēgtu kompresoru, ieslēgšanas / izslēgšanas slēdzi (16) pavelk uz augšu. Lai izslēgtu, ieslēgšanas / izslēgšanas slēdzi nospiež uz leju.

8.7 Spiediena regulēšana: (1., 3. att.)

• Ar spiediena regulatoru (5) noregulē spiedienu manometrā (4).
• Noregulēto spiedienu var nolasīt no ātrjaucamā savienojuma (3).
• Manometrā (6) nolasa katla spiedienu.
• Katla spiedienu izlasa uz ātrjaucamā savienojuma (7).

8.8 Spiediena releja iestatijums (1. att.)

- Spiediena relejs (2) ir noregulēts rūpnīcā. leslēgšanas spiediens apm. 6 bar Izslēgšanas spiediens apm. 8 bar

8.9 Termiskais aizsargslēdzis

Termiskais aizsargslēdzis ir uzstādīts ierīcē.

Ja nostrādā termiskais aizsargslēdzis, rīkojieties šādi:

• Atvienojiet tikla kontaktspraudni.
• Nogaidiet apmēram divas līdz trīs minūtes.
• Atkārtoti iespraudiet ierīci.

• Ja ierīce neiedarbinās, atkārtojiet procesu.

• Ja ierīce atkārtoti neiedarbinās, izslēdziet un atkal ieslēdziet ieslēgšanas / izslēgšanas slēdzi (16).

• Ja esat veicis visas iepriekš minētās darbības, un ierīce tik un tā nedarbojas, sazinieties ar mūsu servisu.

9. Pieslēgšana elektrotīklam

Uzstādītais elektromotors ir pievienots darbam gatavā veidā. Pieslēgums atbilst attiecīgajiem VDE un DIN noteikumiem. Klienta tīkla pieslēgu-mam un izmantotajam pagarinātāja vadam jāat-bilst šiem noteikumiem.

Strādājot ar strūklas un izsmidzināšanas papildierīcēm, kā arī ierīci lietojot ārpus telpām, noteikti jāpieslēdz noplūdstrāvas aizsargslēdzis ar 30 mA vai ma-zāku nostrādes strāvu.

Svarīgas norādes

Motora pārslodzes gadījumā tas pats izslēdzas. Pēc atdzišanas (laiks var būt atšķirīgs) motoru var atkārtoti ieslēgt.

Bojāts elektropieslēguma vads.

Elektriskajiem pieslēguma vadiem bieži rodas izolācijas bojājumi.

To iemesli var būt šādi:

• saspiedumi, ja pieslēguma vadus izvieto logu vai durvju ailās;
• locijuma vietas pieslēguma vada nepareizas nostiprināšanas vai izvietošanas dēl;
• griezuma vietas pieslēguma vadā, pārbraucot tam pāri;
• izolācijas bojājumi, izraujot no sienas kontaktligz-das;
• plaisas izolācijas novecošanas dēļ.

Šādus bojātus elektropieslēguma vadus nedrīkst izmantot, un izolācijas bojājumu dēļ tie ir bīstami dzīvībai.

Regulāri pārbaudiet, vai pieslēguma vadiem nav bojā-jumu. levērojiet, lai pārbaudes laikā pieslēguma vads nebūtu pievienots elektrotīklam. Elektropieslēguma vadiem jāatbilst attiecīgajiem VDE un DIN noteikumiem. Izmantojiet tikai savienošanas vadus ar marķē-jumu "H05VV-F".

Tipa markejuma uzdrukātais teksts uz pieslēguma kabela ir obligāts.

Mainstrāvas motors:

• Tīkla spriegumam jābūt 230 V\~.
- Līdz 25 m gariem pagarinātāja vadiem jābūt ar 1,5 kvadrātmilimetru škērsgriezumu.

Elektriskā aprīkojuma pieslēgumus un labošanas darbus drīkst veikt tikai kvalificēts elektriķis.

Jautājumu gadījumā norādiet šādus datus:

• motora strāvas veids;
- ierīces datu plāksnītē norādītie dati;
• motora datu plāksnītē norādītie dati

10. Tīrīšana, apkope un glabāšana

⚠️ levērībai!

Pirms jebkādiem tīrīšanas un apkopes darbiem atvie- nojiet tīkla kontaktspraudni! Savainošanās risks, ko rada strāvas impulsi!

⚠️ levērībai!

Nogaidiet, līdz ierīce ir pilnīgi atdzisusi! Apdedzināšanās risks!

⚠️ levērībai!

Pirms visiem tīrīšanas un apkopes darbiem ierīce jāat-brīvo no spiediena! Savainošanās risks!

10.1 Tīrīšana

• Uzturiet ierīci tīru no putekliem un netīrumiem, cik vien tas ir iespējams. Noberziet ierīci ar tīru drānu vai izpūtiet to ar zema spiediena saspiesto gaisu.
• lesakām ierīci tīrīt uzreiz pēc katras lietošanas rei- zes.
• Regulāri tīriet ierīci ar mitru drānu un mazliet ziepju pastas. Neizmantojiet tīrīšanas līdzekļus vai škīdinātājus; tie varētu bojāt ierīces plastmasas daļas. Uzmaniet, lai ūdens nevarētu ieklūt ierīces iekšienē.
• Pirms kompresora tīrīšanas jāatvieno šļūtene un smidzināšanas uzgaļi. Kompresoru nedrīkst tīrīt ar ūdeni, šķīdinātājiem vai tamlīdzīgām vielām.

10.2 Spiedientvertnes apkope (1. att.)

⚠️ levērībai!

Lai nodrošinātu spiedientvertnes (8) ilgstošu de-rīguma terminu, pēc katras lietošanas reizes ir jā-notecina kondensāts, atskrūvējot notecināšanas atveres aizgriezni (10).

Vispirms samaziniet katla spiedienu (sk. 10.7.1. punktu).

Notecināšanas atveres aizgriezni atskrūvē, griežot pretēji pulksteņrādītāja virzienam (skatoties no kompresora apakšpuses uz aizgriezni), lai varētu pilnīgi notecināt kondensātu no spiedientvertnes. Pēc tam atkal aizskrūvējiet notecināšanas atveres aizgriezni (griežot pulksteņrādītāja virzienā). Pirms katras lietošanas pārbaudiet, vai spiedientvertnei nav rūsas un bojājumu.

Kompresoru nedrīkst lietot ar bojātu vai sarūsējušu spiedientvertni. Ja jūs konstatējat bojājumus, tad lū-dzam vērsties klientu servisa darbnīcā.

⚠️ levērībai!

Kondensāts no spiedientvertnes satur ellas atliekas. Utilizējiet kondensātu atbilstoši apkārtējās vides prasībām atbilstošajā savākšanas vietā.

10.3 Drošības vārsts (1., 3. att.)

Drošības vārsts (17) ir noregulēts atbilstoši maksimāli pieļaujamajam spiedientvertnes spiedienam. Nav pieļaujams pārregulēt drošības vārstu vai noņemt savienojuma aizturi (17.2) starp notecināšanas uzgriezni (17.1) un tā vāciņu (17.3).

Lai drošības vārsts vajadzības gadījumā pareizi darbotos, tas ik pēc 30 darba stundām, taču vismaz 3 reizes gadā jāaktivizē. Atvēršanai grieziet caurumoto notecināšanas uzgriezni (17.1) pretēji pulksteņrādītāja virzienam un tad izvelciet ar roku vārsta kātu uz āru pāri caurumotajam notecināšanas uzgrieznim (17.1), lai atvērtu drošības vārsta izplūdes atveri. Tagad no vārsta dzirdami izplūst gaiss. Pēc tam atkal aizgrieziet notecināšanas uzgriezni pulksteņrādītāja virzienā.

10.4 Ellas līmeņa regulāra pārbaude (11. att.)

Kompresoru novietojiet uz līdzenas virsmas.

Ellas limenim vienmēr jāatrodas ellas kontrollodziņa (12) robežās starp atzīmēm MAX un MIN.

Ellas maiña: leteicamā ella: SAE 15W 40 vai līdzvērtīga.

Pirmā uzpilde ir jānomaina pēc 10 darba stundām; pēc tam ellu noteciniet un uzpildiet jaunu ellu ik pēc 50 darba stundām.

10.5 Ellas maina (1., 10., 11. att.)

Izslēdziet motoru un atvienojiet tīkla kontaktdakšu no kontaktligzdas. Izņemiet eļļas aizbāzni (15). Pēc tam, kad esat izlaiduši iespējamo gaisa spiedenu, varat izskrūvēt pie kompresora sūkņa (13) esošo eļļas notecināšanas atveres aizgriezni (12).

Lai ella neizplūstu nekontrolēti, turiet zem tās mazu skārda tekni un savāciet ellu traukā. Ja ella pilnīgi neiztek, iesakām kompresoru nedaudz sasvērt. Ja ella ir iztecējusi, uzlieciet atpakaļ ellas notecināšanas atveres aizgriezni (12).

Izlietoto ellu utilizējiet atbilstošā izlietotās ellas savākšanas punktā.

Lai iepildītu pareizu ellas daudzumu, pievērsiet uzmanību tam, lai kompresors atrastos uz līdzenas virsmas. Uzpildiet jauno ellu pa ellas iepildes atveri (18), līdz ellas līmenis sasniedz maksimālo iepildes daudzumu. Tas ir atzīmēts uz ellas kontrollodziņa (12) ar sarkanu punktu (11. att.). Nepārsniedziet maksimālo iepildes daudzumu.

Pārpilde var izraisīt ierīces bojājumus. levietojiet atpakal ellas iepildes atverē (18) ellas aizbāzni (15).

10.6 lesūkšanas filtra tīrīšana (3., 12., 13. att.)

leplūdes filtrs novērš putekļu un netīrumu iesūkšanu. To nepieciešams tīrīt vismaz ik pēc 300 darba stun-dām. Nosprostots ieplūdes filtrs būtiski samazina kom-presora jaudu.

Nonemiet iesūkšanas filtru (2x), atskrūvējot skrūvi (E). Pēc tam nonemiet filtra vāku (D). Tagad varat izņemt gaisa filtru (F).

Uzmanīgi izpuriniet gaisa filtru, filtra vāku un filtra korpusu.

Šīs detaļas pēc tam jānopūš ar saspiestu gaisu (apm. 3 bar) un jāuzstāda atpakaļ apgrieztā secībā.

10.7 Glabāšana

⚠️ levērībai!

Atvienojiet tikla kontaktdakšu, atgaisojiet ierīci un visus pievienotos pneimatiskos instrumentus. No-vietojiet kompresoru tā, lai to nevarētu sākt lietot nepiederošas personas.

⚠️ levērībai!

Uzglabājiet kompresoru tikai sausā un nepiedero- šām personām nepieejamā vietā. Nesagāziet, uz- glabājiet tikai stāvus pozīcijā! Ella var izplūst!

10.7.1 Pārspiediena izlaišana

Izlaidiet pārspiedienu no kompresora, izslēdzot kompresoru un patērējot vēl spiedientvertnē esošo saspiesto gaisu, piem., ar pneimatisko instrumentu tukšgaitā vai ar izpūšanas pistoli.

10.8 Servisa informācija

Jāievēro, ka šim ražojumam šādas daļas ir pakļautas lietošanas vai dabiskajam nodilumam, vai šādas daļas ir nepieciešamas kā patērējamie materiāli.

Nodilstošas detaļas*: Gaisa filtrs

* nav obligāti iekļauts piegādes komplektā!

Rezerves daļas un piederumus varat saņemt mūsu servisa centrā. Šim nolūkam noskenējiet titullapā esošo kvadrātkodu.

11. Utilizācija un otrreizēja izmantošana

Norādes par iepakojumu

Iepakojuma materiāli ir pārstrādā- jami. Utilizējiet iepakojumus at- bilstoši apkārtējās vides prasībām.

Norādes par Vācijas elektrisko un elektronisko iekārtu likumu (ElektroG)

Nolietotās elektriskās un elektroniskās iekārtas nedrīkst izmest sadzīves atkritumos, bet gan tās jānodod škirošanas vai utilizācijas punktā!

- Nolietotās baterijas vai akumulatori, kas nav nekus-tīgi iebūvēti nolietotajās iekārtās, pirms nodošanas jāizņem bez sagraušanas! To utilizāciju regulē Vāci-jas likums par baterijām.

- Elektrisko un elektronisko iekārtu īpašniekiem vai lietotājiem ir uzlikts par pienākumu pēc lietošanas tās nodot likumā noteiktajā kārtībā.

- Gala lietotājs patstāvīgi ir atbildīgs par savu personīgo datu dzēšanu no utilizējamajās nolietotās iekārtas!

- Nosvītrotā atkritumu konteinera simbols nozīmē, ka elektriskās un elektroniskās iekārtas nedrīkst utilizēt sadzīves atkritumos.

- Nolietotās elektriskās un elektroniskās iekārtas var nodot bez maksas šādās vietās:

- Publiski-tiesiskās utilizācijas vai savākšanas vietas (piem., komunālie būvlaukumi)

- Elektroiekārtu pārdošanas vietas (stacionāri un tiešsaistē), ja tirdzniecības uznēmumiem ir uzlikts par pienākumu veikt pieņemšanu atpakal, vai tie sniedz šādu pakalpojumu brīvprātīgi.

- Līdz trim nolietotām elektroiekārtām atbilstoši katram iekārtas veidam, kuru malas garums ir maksimāli 25 centimetri, varat bez jaunas iekārtas iepriekšējas iegādes no ražotāja bez maksas nodot pie ražotāja vai kādā citā pilnvarotā savākšanas vietā jūsu tuvumā.

- Citas ražotāja un izplatītāja papildu pienemšanas atpakal, prasības uzzināsiet attiecīgajā klientu servisā.

- Ja ražotājs veic jaunas elektroiekārtas piegādi privātai mājsaimniecībai, tas var ierosināt nolietotās elektroiekārtas bezmaksas savākšanu pēc gala lietotāja pieprasījuma. Šim nolūkam sazinieties ar ražotāja klientu servisu.

- Šie apgalvojumi attiecas tikai uz ierīcēm, kas tiek uzstādītas un pārdotas Eiropas Savienības dalībvalstīs, un kas ir pakļautas Eiropas Direktīvas 2012/19/ES prasībām. Valstīs, kas nav Eiropas Savienības dalībvalstis, var būt spēkā no šīm atšķirīgas prasības attiecībā uz nolietoto elektrisko un elektronisko iekārtu utilizāciju.

Par iespējām utilizēt nolietoto ierīci jautājiet sava novada vai pilsētas administrācijā.

Degviela un ellas

- Pirms ierīces utilizācijas jāiztukšo degvielas tvertne un motorellas tvertne!

- Degvielu un motorellu nedrikst izmest sadzīves at-kritumos vai kanalizācijā, tās jānodod škirošanas vai utilizācijas punktā!

- Tukšas eljas un degvielas tvertnes jäutilizē atbilstoši apkārtējās vides prasībām.

12. Traucējumu novēršana

Traucējums lespējamais cēlonis Novēršana
Kompresors nedarbojas.	Tīkla spriegums nav pieejams.	Pārbaudiet vadu, tīkla kontaktspraudni, drošinātāju un kontaktligzdu.
	Tīkla spriegums pārāk zems.	Nepieļaujiet pārāk garus pagarinātāja kabeļus. Izmantojiet pagarinātāja kabeļus ar pietiekamu dzīslu šķērsgriezumu.
	Ārējā temperatūra pārāk zema.	Nelietojiet, ja ārējā temperatūra ir zemāka par +5°C.
	Motors pārkarsis.	Laujiet motoram atdzist, ja nepieciešams, novērsiet pārkaršanas cēloni.
Kompresors darbojas, taču nav spiediena.	Neblīvs drošības vārsts (17). Nomainiet drošības vārstu (17).
	Sabojāti blīvējumi.	Pārbaudiet blīvējumus, uzticiet nomainīt sabojātus blīvējumus specializētā darb-nīcā.
	Nehermētisks kondensāta noteci-nāšanas atveres aizgrieznis (10).	Ar roku pievelciet aizgriezni.Pārbaudiet, ja nepieciešams, nomainiet blīvējumu uz aizgriežņa.
Kompresors darbojas, spie-dienu parāda manometrā, taču instrumenti nedarbojas.	Nehermētiski šlūteņu savienojumi.	Pārbaudiet, ja nepieciešams, nomainiet pneimatisko šlūteni un instrumentus.
	Nehermētisks ātrjaucams savie-nojums.	Pārbaudiet, ja nepieciešams, nomainiet ātrjaucamo savienojumu.
	Ar spiediena regulatoru (5) noregu-lēts pārāk mazs spiediens.	Vairāk atskrūvējiet spiediena regulatoru.

Acīmredzami defekti ir jāpaziņo 8 dienu laikā no preces saņemšanas. Pretējā gadījumā pircēja tiesības pieprasīt atlīdzību par šādiem defektiem ir spēkā neesošas. Mēs dodam garantiju savām iekārtām, ja pircējs pret tām atbilstoši izturas garantijas laikā. Mēs apņemamies bez maksas piegādāt jebkuru rezerves daļu, kas iespējams kluvusi nelietojama bojātu materiālu vai ražošanas defektu dēļ šajā laika periodā. Attiecībā uz rezerves daļām, kuras nav mūsu ražotas, mēs garantējam tikai gadījumā, ja mums ir garantija no saviem piegādātājiem. Jauno detalu uzstādišanas izmaksas ir jāuzņemas pircējam. Pirkuma atcelšana vai pirkuma cenas samazināšana, kā arī jebkuras citas prasības par bojājumu atlīdzināšanu netiek izskatītas.

Garantija LT
