KÄYTTÖOHJE HC100dc SCHEPPACH

KompressoriKäännös alkuperäisestä käyttöohjeesta

17. Apsauginis vožtuvas

Tuotteessa olevien symbolien merkitys Tässä käyttöoppaassa olevien symbolien tarkoituksena on kiinnittää huomiosi mahdollisiin riskeihin. Turvallisuus- merkit ja selitykset on ymmärrettävä tarkalleen oikein. Varoitukset itsessään eivät poista riskejä eivätkä korvaa onnettomuuksien ehkäisyyn tarvittavia toimenpiteitä. Varoitus - Lue käyttöohje vähentääksesi loukkaantumisriskiä. Käytä kuulosuojaimia. Melu voi aiheuttaa kuulovamman. Käytä hengityssuojainta. Kun työstetään puuta ja muita materiaaleja, voi muodostua tervey- delle haitallista pölyä. Asbestia sisältäviä materiaaleja ei saa työstää! Käytä suojalaseja. Työskentelyn aikana syntyvät kipinät tai laitteesta sinkoilevat sirpaleet, lastut ja pöly voivat aiheuttaa sokeutumisen. Varo kuumia osia! Varo sähköjännitettä! Varoitus! Yksikkö on kauko-ohjattu eikä se saa käynnistyä ilman varoitusta. Huomio! Tarkasta öljyntaso ja vaihda öljyn sulkutulpat ennen ensimmäistä käyttöönottoa! Älä altista konetta sateelle. Laitteen saa sijoittaa ja sitä saa käyttää ja varastoida vain kuivis- sa ympäristöolosuhteissa. Äänitehotaso desibeleinä (dB) Tuote vastaa voimassa olevia eurooppalaisia direktiivejä. Tuote on sovellettavien Serbian ohjeiden mukainen.www.scheppach.com

6. Painemittari (säiliöpaine voidaan lukea)

7. Pikakytkin (säätämätön paineilma)

10. Kondenssiveden tyhjennysruuvi

12. Öljyn tyhjennysruuvi / ÖLJYN tarkastusikkuna

13. Kompressoripumppu

15. Öljy - sulkutulppa

16. Päälle-/pois-kytkin

18. Öljyn täyttöaukko

20. Aluslaatta (pyörä)

21. Jousirengas (pyörä)

23. Ruuvi (tukijalka)

24. Aluslaatta (tukijalka)

25. Mutteri (tukijalka)

3. Toimituksen sisältö

• Avaa pakkaus ja ota laite varovasti ulos.

• Poista pakkausmateriaali sekä pakkaus- ja kuljetus- varmistukset (jos sellaiset on).

• Tarkasta, onko toimituksen sisältö täydellinen.

• Tarkasta, onko laitteessa tai lisäosissa kuljetus- vaurioita.

• Säilytä pakkausta mahdollisuuksien mukaan takuu- ajan päättymiseen asti. m HUOMIO! Laite ja pakkausmateriaalit eivät ole lasten leikki- kaluja! Lapset eivät saa leikkiä muovipussien, kal- vojen tai pienosien kanssa! Vaarana osien joutu- minen nieluun ja tukehtuminen!

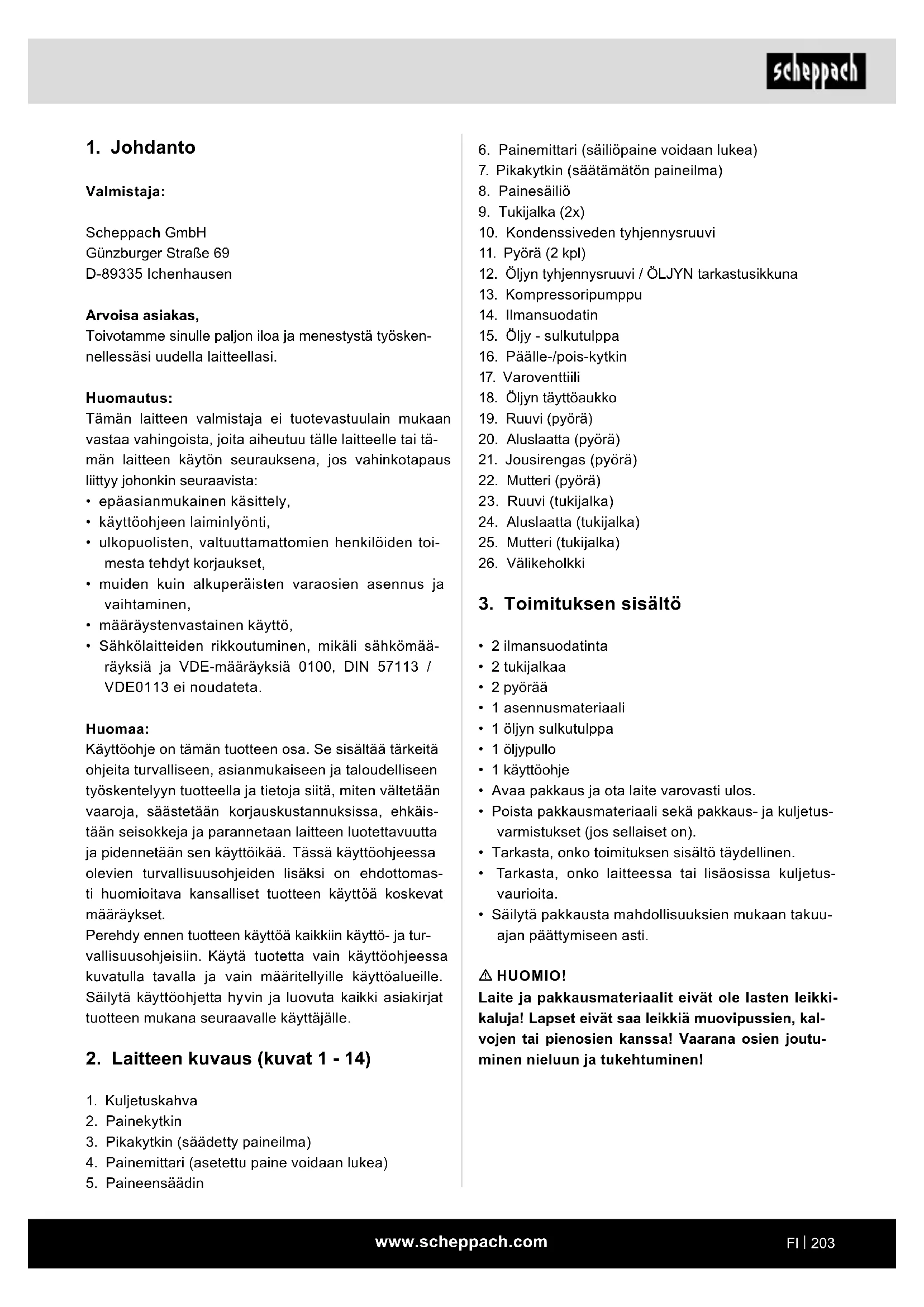

Valmistaja: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Arvoisa asiakas, Toivotamme sinulle paljon iloa ja menestystä työsken- nellessäsi uudella laitteellasi. Huomautus: Tämän laitteen valmistaja ei tuotevastuulain mukaan vastaa vahingoista, joita aiheutuu tälle laitteelle tai tä- män laitteen käytön seurauksena, jos vahinkotapaus liittyy johonkin seuraavista:

• epäasianmukainen käsittely,

• käyttöohjeen laiminlyönti,

• ulkopuolisten, valtuuttamattomien henkilöiden toi- mesta tehdyt korjaukset,

• muiden kuin alkuperäisten varaosien asennus ja vaihtaminen,

• määräystenvastainen käyttö,

• Sähkölaitteiden rikkoutuminen, mikäli sähkömää- räyksiä ja VDE-määräyksiä 0100, DIN 57113 / VDE0113 ei noudateta. Huomaa: Käyttöohje on tämän tuotteen osa. Se sisältää tärkeitä ohjeita turvalliseen, asianmukaiseen ja taloudelliseen työskentelyyn tuotteella ja tietoja siitä, miten vältetään vaaroja, säästetään korjauskustannuksissa, ehkäis- tään seisokkeja ja parannetaan laitteen luotettavuutta ja pidennetään sen käyttöikää. Tässä käyttöohjeessa olevien turvallisuusohjeiden lisäksi on ehdottomas- ti huomioitava kansalliset tuotteen käyttöä koskevat määräykset. Perehdy ennen tuotteen käyttöä kaikkiin käyttö- ja tur- vallisuusohjeisiin. Käytä tuotetta vain käyttöohjeessa kuvatulla tavalla ja vain määritellyille käyttöalueille. Säilytä käyttöohjetta hyvin ja luovuta kaikki asiakirjat tuotteen mukana seuraavalle käyttäjälle.

2. Laitteen kuvaus (kuvat 1 - 14)

3. Pikakytkin (säädetty paineilma)

4. Painemittari (asetettu paine voidaan lukea)

5. Paineensäädinwww.scheppach.com

3. Suojaudu sähköiskulta

- Vältä kehon kosketusta maadoitettuihin osiin (esim. putket, lämpöä säteilevät laitteet, sähkölie- det, kylmälaitteet)

4. Pidä lapset loitolla!

- Älä anna muiden henkilöiden koskea työkaluun tai sen johtoon, ohjaa heidät pois työalueeltasi.

5. Säilytä turvallisesti sähkötyökaluja, jotka eivät ole

käytössä - Kun sähkötyökalu ei ole käytössä, tulee sitä säi- lyttää lasten ulottumattomissa kuivassa ja sulje- tussa paikassa korkealle sijoitettuna.

6. Älä ylikuormita sähkötyökaluasi

- Työskentelet paremmin ja turvallisemmin ilmoite- tulla tehoalueella.

7. Käytä sopivaa vaatetusta

- Älä pidä ylläsi liian väljiä vaatteita tai koruja, jotka voivat tarttua liikkuviin osiin. - Ulkona työskenneltäessä on suositeltavaa käyt- tää kumikäsineitä ja luistamattomia jalkineita. - Jos sinulla on pitkät hiukset, käytä hiusverkkoa.

8. Älä käytä johtoa mihinkään muuhun kuin mihin se

on tarkoitettu - Älä käytä johtoa pistokkeen vetämiseen irti pis- torasiasta. Suojaa johto kuumuudelta, öljyltä ja teräviltä reunoilta.

9. Pidä työkaluistasi hyvää huolta

- Voidaksesi työskennellä hyvin ja turvallisesti pidä kompressori puhtaana. - Noudata huoltomääräyksiä. - Tarkasta sähkötyökalun liitosjohto säännöllisesti, ja jos se on vaurioitunut, vaihdatuta se hyväksy- tyllä sähköasentajalla. - Tarkasta jatkojohdot säännöllisesti ja vaihda ne, jos ne ovat vaurioituneet.

10. Irrota pistoke pistorasiasta

- Kun et käytä sähkötyökalua, ennen huoltoa ja vaihdettaessa työkaluja, kuten esim. sahanterää, poraa tai jyrsintä.

11. Vältä tahaton käynnistyminen

- Varmista, että kytkin on pois päältä, kun liität pis- tokkeen pistorasiaan.

12. Käytä ulkokäyttöön tarkoitettua jatkojohtoa

- Käytä ulkona vain ulkokäyttöön hyväksyttyä ja vastaavasti merkittyä jatkojohtoa. - Käytä johtokelaa vain, kun se on kelattu auki.

13. Ole koko ajan tarkkaavainen

- Toimi harkiten ja varovaisesti. Aloita työt keskit- tyneesti. Älä käytä sähkötyökalua, jos jokin muu vie huomiotasi.

4. Määräystenmukainen käyttö

Kompressoria käytetään paineilman syöttämiseksi paineilmatoimisiin työkaluihin, joita voidaan käyttää enintään noin 294 l/min ilmamäärällä (esim. renkai- dentäyttömittari, puhalluspistoolit ja maaliruiskut). Kompressoria saa käyttää vain kuivissa ja hyvin tuu- letetuissa sisätiloissa. Konetta saa käyttää vain sen käyttötarkoituksen mu- kaisesti. Kaikki muunlainen käyttö katsotaan mää- räystenvastaiseksi käytöksi. Kaikista näin syntyneistä vahingoista ja tapaturmista vastaa käyttäjä, ei valmis- taja. Huomaa, että laitteitamme ei ole tarkoitettu kaupalli- seen käyttöön, ammatin harjoittamiseen tai teolliseen käyttöön. Takuu ei ole voimassa, jos laitetta käytetään kaupalliseen tarkoitukseen, käsityöammatin harjoit- tamiseen tai teollisuudessa tai jossain muussa näitä vastaavassa toiminnassa.

5. Turvallisuusohjeet

m Huomio! Sähkötyökalujen käytössä on sähköis- kulta ja loukkaantumis- ja palovaaralta suojautumi- sen vuoksi otettava huomioon seuraavat olennaiset turvatoimenpiteet. Lue kaikki nämä ohjeet ennen kuin käytät tätä sähkötyökalua, ja säilytä turvallisuusohjeet varmassa paikassa. m Huomio! Tämän kompressorin käytössä on säh- köiskulta ja loukkaantumis- ja palovaaralta suojautu- misen vuoksi otettava huomioon seuraavat olennaiset turvatoimenpiteet. Lue nämä ohjeet, ennen kuin käytät laitetta, ja noudata niitä Turvallinen työskentely

1. Pidä työalueesi järjestyksessä

- Työalueella vallitseva epäjärjestys voi johtaa on- nettomuuksiin.

2. Ota huomioon ympäristön vaikutukset

- Älä altista sähkötyökaluja sateelle. - Älä käytä sähkötyökaluja kosteassa tai märässä ympäristössä. Sähköiskun vaara! - Huolehdi työalueen hyvästä valaistuksesta. - Älä käytä sähkötyökaluja paikoissa, joissa on palo- tai räjähdysvaara.www.scheppach.com

22. Syöttöletkut on suositeltavaa varustaa turvakaap-

elilla (esim. teräsvaijeri), jos paine on yli 7 baaria.

23. Vältä voimakasta kuormitusta johtojärjestelmässä

siten, että käytät joustavia letkuliitäntöjä taitoskoh- tien estämiseksi.

24. Käytä vikavirtasuojakytkintä, jonka laukaisuvirta

on enintään 30 mA. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa. m VAROITUS! Tämä sähkötyökalu muodostaa käytön aikana sähkömagneettisen kentän. Tämä kenttä voi joissain olosuhteissa haitata aktiivisten tai passiivisten ihonalaisten lääkinnällisten laitteiden toimintaa. Vaka- vien tai hengenvaarallisten vammojen vaaran vähen- tämiseksi suosittelemme, että ihonalaisia lääkinnällisiä laitteita käyttävät henkilöt neuvottelevat lääkärinsä kanssa ennen kuin alkavat käyttää sähkötyökalua. LISÄTURVALLISUUSOHJEET Huomioi kyseisten paineilmatyökalujen / paineil- malisälaitteiden käyttöohjeet! Lisäksi on huomioita- va seuraavat yleiset ohjeet: Turvallisuusohjeet työskenneltäessä paineilman ja puhalluspistoolien kanssa

• Varmista riittävä etäisyys tuotteeseen, jonka on ol- tava vähintään 2,50 m, ja pidä paineilmatyökalut / paineilmalisälaitteet käytön aikana loitolla kompres- sorista.

• Kompressoripumppu ja johdot tulevat käytössä hy- vin kuumiksi. Niihin koskeminen aiheuttaa palovam- moja.

• Kompressorin imemä ilma on pidettävä puhtaana muista aineista, jotka kompressoripumpussa saat- taisivat johtaa tulipaloon tai räjähdyksiin.

• Kun irrotat letkun kytkentää pidä kädellä kiinni letkun kytkentäkappaleesta.

• Näin vältät takaisinpäin pongahtavan letkun aiheut- tamat loukkaantumiset.

• Käytä suojalaseja ja hengityksensuojanaamaria työskennellessäsi paineilmapistoolin kanssa. Pölyt ovat terveydelle haitallisia! Sirut ja pois puhalletut osat voivat aiheuttaa tapaturmia.

• Älä puhalla puhalluspistoolilla ihmisiä kohden äläkä käytä sitä päällä olevien vaatteiden puhdistamiseen. Loukkaantumisvaara! Ruiskutus- ja sumutuslisälaitteiden (esim. maali- ruiskut) käyttöä koskevat turvallisuusohjeet:

• Pidä ruiskutuslisälaite loitolla kompressorista täytön aikana, jotta nestettä ei pääse kompressoriin.

14. Tarkasta, onko sähkötyökalussa mahdollisesti

vaurioita - Ennen kuin sähkötyökalua käytetään uudelleen, on suojalaitteiden ja lievästi vahingoittuneiden osien moitteeton ja määräystenmukainen toimin- ta tarkastettava huolellisesti. - Tarkasta, että liikkuvat osat toimivat jumittumatta ja etteivät osat ole vaurioituneet. Kaikkien osien on oltava oikein asennettuina ja täytettävä kaikki ehdot, jotta sähkötyökalun moitteeton toiminta on varmistettu. - Hyväksytyn ammattikorjaamon on korjattava tai vaihdettava vaurioituneet suojalaitteet ja osat määräysten mukaisesti, mikäli käyttöohjeessa ei ole muuta mainittu. - Vaurioituneet kytkimet on annettava asiakaspal- velun korjaamon vaihdettavaksi. - Älä käytä vääränlaisia tai vahingoittuneita liitos- johtoja. - Älä käytä sähkötyökalua, jossa kytkintä ei voi kyt- keä päälle eikä pois päältä.

15. Anna sähköalan ammattilaisen korjata sähkötyö-

kalusi - Tämä sähkötyökalu vastaa asiaankuuluvia tur- vallisuusmääräyksiä. Korjaukset saa tehdä vain sähköalan ammattilainen alkuperäisiä varaosia käyttäen; muussa tapauksessa käyttäjälle saat- taa aiheutua onnettomuuksia.

- Oman turvallisuutesi takia käytä vain sellaisia lisätarvikkeita ja lisälaitteita, jotka on mainittu käyttöohjeessa tai joita valmistaja suosittelee tai joista se on ilmoittanut. Muunlaisten kuin käyt- töohjeessa tai luettelossa suositeltujen käyttö- työkalujen tai lisätarvikkeiden käyttö voi merkitä loukkaantumisvaaraa.

- Käytä kompressorin käytössä kuulosuojaimia.

18. Liitäntäjohdon vaihtaminen

- Jos liitosjohto on vahingoittunut, on vaarojen vält- tämiseksi valmistajan tai sähköalan ammattilai- sen vaihdettava se. Sähköiskun vaara

19. Renkaiden täyttö

- Tarkasta renkaiden paine heti niiden täyttämisen jälkeen sopivalla painemittarilla, esim. huoltoase- malla.

20. Ajettavat kompressorit työmaakäytössä

- Varmista, että kaikki letkut ja liittimet soveltuvat kompressorin suurimmalle sallitulle työpaineelle.

- Sijoita kompressori vain tasaiselle alustalle.www.scheppach.com

• Tarkasta aina ennen painesäiliön käyttöä, ettei sii- nä ole ruostetta eikä vaurioita. Kompressoria ei saa käyttää, jos painesäiliö on vaurioitunut tai ruostei- nen. Jos havaitset vaurioita, ota yhteyttä asiakas- huoltokorjaamoon. Säilytä turvallisuusohjeita hyvin.

Verkkoliitäntä 230 V / 50 Hz Moottoriteho 2200 W Käyttötapa S1 Kompressorin kierrosluku 2850 min

Painesäiliön tilavuus (litroina) 100 Käyttöpaine n. 8 baaria Teoreettinen Imuteho n. 412 l/min Teoreettinen antoteho n. 294 l/min Kotelointiluokka IPX2 Laitteen paino n. 52 kg Öljy (15W 40) n. 0,25 l Suurin asennuskorkeus (meren- pinnan yläpuolella) 1000 m Oikeus teknisiin muutoksiin pidätetään! Meluarvot on määritetty standardin EN ISO 3744 mu- kaisesti. Käytä kuulosuojaimia. Melu voi aiheuttaa kuulovamman. m Varoitus: Melulla voi olla vakavia vaikutuksia ter- veyteesi. Jos koneen aiheuttama melu on yli 85 dB, on käytettävä sopivia kuulosuojaimia. Äänitehotaso

• Älä koskaan ruiskuta ruiskutuslisälaitteilla (esim. maaliruiskut) kompressoria kohti. Kosteus voi ai- heuttaa sähkövirtaan liittyviä vaaroja!

• Älä käsittele maaleja tai liuotinaineita, joiden lei- mahduspiste on alle 55 °C. Räjähdysvaara!

• Älä lämmitä maaleja tai liuotinaineita. Räjähdysvaa- ra!

• Terveydelle haitallisia nesteitä käsiteltäessä on käytettävä suojana suodatinlaitteita (hengityssuojai- mia). Ota huomioon myös tällaisten aineiden valmis- tajien ilmoittamat tiedot suojatoimenpiteistä.

• Käsiteltävien materiaalien pakkauksissa olevat tie- dot ja vaarallisten aineiden merkinnät on otettava huomioon. Tarvittaessa on huolehdittava lisäsuoja- toimenpiteistä, erityisesti käytettävä sopivaa vaate- tusta ja hengityssuojainta.

• Tupakointi on kielletty ruiskutuksen aikana sekä myös huoneessa, jossa käsitellään maaleja tai liuo- tinaineita. Räjähdysvaara! Maalihöyryt ovat myös herkästi syttyviä.

• Paikalla ei saa olla tulisijoja tai avonaista valolähdet- tä eikä kipinöitä tuottavia koneita saa käyttää.

• Älä säilytä äläkä nauti ruokia tai juomia työtilassa. Maalihöyryt ovat terveydelle haitallisia.

• Työtilan on oltava suurempi kuin 30 m³ ja ruiskutuk- sen ja kuivumisen aikana on ilmanvaihdon oltava riittävää.

• Älä ruiskuta tuulta vasten. Huomioi syttyvien tai vaa- rallisten aineiden ruiskutuksessa aina paikallisen poliisiviranomaisen määräykset.

• Älä käsittele PVC-paineletkun yhteydessä sellaisia aineita kuten testibensiini, butyylialkoholi tai me- tyleenikloridi. Nämä aineet hajottavat paineletkun.

• Työalueen on oltava erotettuna kompressorista, jot- ta se ei voi altistua työaineelle. Painesäiliöiden käyttö

• Painesäiliötä käyttävän tahon on pidettävä painesäi- liö asianmukaisessa kunnossa, käytettävä ja valvot- tava sitä asianmukaisesti, huolehdittava viipymättä tarvittavista kunnossapito- ja kunnostustöistä ja olo- suhteiden niin vaatiessa huolehdittava tarvittavista turvatoimenpiteistä.

• Valvontaviranomainen voi yksittäistapauksessa jär- jestää tarvittavat valvontatoimenpiteet.

• Painesäiliötä ei saa käyttää, jos siinä on puutteita, jotka vaarantavat sen käyttäjän tai ulkopuolisten tur- vallisuuden.www.scheppach.com

8.3 Ilmansuodattimen (2 kpl) asennus (kuvat 7, 8)

• Poista kuljetustulpat (A) ja kierrä ilmansuodatin (14) kiinni laitteeseen.

8.4 Kuljetuskannen (B) vaihto (kuvat 9, 10)

• Irrota kuljetuskansi (B) öljyntäyttöaukosta (18).

• Lisää mukana toimitettua kompressoriöljyä komp- ressoripumpun koteloon ja aseta oheinen öljyn sul- kutulppa (15) öljyntäyttöaukkoon (18).

• Kompressori on varustettu suojakosketinpistokkeel- lisella virtajohdolla. Se voidaan liittää jokaiseen suojakosketinpistorasiaan 230 V~ 50 Hz, joka on suojattu 16 A -sulakkeella.

• Varmista ennen käyttöönottoa, että verkkojännite vastaa tyyppikilvessä ilmoitettua käyttöjännitettä ja koneen tehoa.

• Pitkät tulojohdot sekä jatkojohdot, johtokelat jne. ai- heuttavat jännitteen laskun ja voivat estää moottorin käynnistymisen.

• Alhaisissa lämpötiloissa, jotka ovat alle +5°C, moot- torin käynnistyminen vaarantuu raskasliikkeisyyden vuoksi.

8.6 Virtakytkin (kuva 2)

• Kompressori kytketään päälle vetämällä virtakytkin (16) ylös. Kompressori kytketään pois päältä paina- malla virtakytkin alas.

8.7 Paineasetus: (kuvat 1, 3)

• Paine säädetään painemittarissa (4) olevalla pai- neensäätimellä (5).

• Säädetty paine voidaan ottaa pikaliittimestä (3).

• Säiliöpaine luetaan painemittarista (6).

• Säiliöpaine voidaan tarkistaa pikakytkimellä (7).

8.8 Painekytkimen asetus (kuva 1)

• Painekytkin (2) on säädetty tehtaalla. Päällekytkentäpaine on n. 6 baaria Sammutuspaine on n. 8 baaria

8.9 Lämpösuojakytkin

Laitteeseen on asennettu termosuojakytkin. Menettele seuraavasti, jos lämpösuojakytkin laukeaa:

• Irrota virtapistoke.

• Odota noin 2 - 3 minuuttia.

• Kytke laitteen pistoke takaisin paikalleen.

• Mikäli laite ei käynnisty, toista toimenpiteet.

• Mikäli laite ei käynnisty, kytke laite virtakytkimellä (16) pois päältä ja kytke se sitten uudelleen päälle.

7. Ennen käyttöönottoa

• Varmista ennen liitäntää, että tyyppikilven tiedot vastaavat verkkovirran tietoja.

• Irrota kuljetustulpat (B) ennen ensimmäistä käyt- töönottoa ja täytä kompressoripumpun kotelo öljyllä kohdassa 8.4 kuvatulla tavalla.

• Tarkasta, onko laitteessa mahdollisesti kuljetus- vaurioita. Ilmoita mahdollisista vaurioista heti kulje- tusyritykselle, joka hoiti kompressorin toimituksen.

• Kompressori on sijoitettava paineilmaa tarvitsevan laitteen lähelle.

• Pitkiä vapaasti kulkevia johtoja ja pitkiä tulojohtoja (jatkojohtoja) on vältettävä.

• Varmista, että imuilma on kuivaa ja pölytöntä.

• Älä sijoita kompressoria kosteaan tai märkään ti- laan.

• Kompressoria saa käyttää vain sopivissa tiloissa (hyvä tuuletus, ympäristön lämpötila +5°C ... 40°C) . Tässä tilassa ei saa olla pölyä, happoja, höyryjä eikä räjähtäviä tai syttyviä kaasuja.

• Kompressori soveltuu käytettäväksi kuivissa tilois- sa. Käyttö ei ole sallittua alueilla, joissa työskennel- lään roiskeveden kanssa.

• Kompressoripumpun öljyntaso on tarkastettava en- nen käyttöönottoa.

• Kompressoria saa käyttää ulkona vain lyhytaikai- sesti, kuivissa ympäristöolosuhteissa.

• Kompressori on pidettävä aina kuivana eikä sitä saa jättää töiden jälkeen ulos.

8. Rakenne ja käyttö

Huomio! Asenna laite ehdottomasti täydellisesti ennen sen käyttöönottoa! Asennuksessa tarvitaan:

• 2 kita-avainta 19 mm (eivät kuulu toimituksen sisäl- töön)

• 2 kita-avainta 14 mm (eivät kuulu toimituksen sisäl- töön)

8.1 Pyörien asennus (kuva 5)

• Asenna mukana toimitetut pyörät (11) kuvassa esi- tetyllä tavalla.

8.2 Tukijalan (2 kpl) asennus (kuva 6)

• Asenna mukana toimitetut tukijalat (2 kpl) kuvassa esitetyllä tavalla.www.scheppach.com

Sähkövarusteiden liitännät ja korjaukset saa tehdä vain sähköalan ammattilainen. Ilmoita tiedusteluissa seuraavat tiedot:

• Moottorin virtatyyppi

• Koneen tyyppikilven tiedot

• Moottorin tyyppikilven tiedot

10. Puhdistus, huolto ja varastointi

m Huomio! Vedä virtapistoke irti aina ennen puhdistus- ja huol- totöiden suorittamista! Loukkaantumisvaara sähköis- kuista! m Huomio! Odota, kunnes laite on jäähtynyt täydellisesti! Palo- vammojen vaara! m Huomio! Laitteesta on poistettava paine aina ennen puhdistus- ja huoltotöiden aloittamista! Loukkaantumisvaara!

• Pidä laite mahdollisimman pölyttömänä ja puhtaa- na. Hankaa laite puhtaalla liinalla tai puhalla se pai- neilmalla alhaisella paineella puhtaaksi.

• Suosittelemme, että laite puhdistetaan heti jokaisen käyttökerran jälkeen.

• Puhdista laite säännöllisesti kostealla liinalla ja vä- häisellä määrällä suopaa. Älä käytä puhdistus- tai liuotinaineita; ne voivat vahingoittaa laitteen muo- viosia. Pidä huoli siitä, ettei laitteen sisäosiin pää- se vettä.

• Letku ja ruiskutustyökalut on irrotettava kompresso- rista ennen puhdistusta. Kompressoria ei saa puh- distaa vedellä, liuotinaineilla tms.

10.2 Painesäiliön huolto (kuva 1)

m Huomio! Jotta painesäiliö (8) kestäisi käytössä pitkään, on kondenssivesi poistettava jokaisen käyttökerran jälkeen avaamalla tyhjennysruuvi (10). Pura ensin säiliöpaine (ks. 10.7.1). Tyhjennysruuvi avataan kiertämällä vastapäivään (kat- soen ruuvia kompressorin alapuolelta), jotta kondens- sivesi voi valua kokonaan pois painesäiliöstä. Sulje tyhjennysruuvi sen jälkeen uudelleen (kierrä myötäpäi- vään). Tarkasta aina ennen painesäiliön käyttöä, ettei siinä ole ruostetta eikä vaurioita.

• Kun kaikki yllä mainitut toimenpiteet on suoritettu eikä laite käynnisty vieläkään, ota yhteyttä valmista- jan huoltopalveluun.

Asennettu sähkömoottori on liitetty käyttövalmiik- si. Liitäntä vastaa asiaankuuluvia Saksan sähkö- tekniikan liiton (VDE) ja standardoimisliiton (DIN) määräyksiä. Asiakkaan sähköliitännän sekä käy- tetyn jatkojohdon on vastattava näitä määräyksiä. Kun työskennellään ruiskutus- ja sumutuslisälaitteilla ja kun laitetta käytetään lyhytaikaisesti ulkona, laite on ehdottomasti liitettävä sellaisen vikavirtasuojakyt- kimen kautta, jonka laukaisuvirta on enintään 30 mA. Tärkeitä ohjeita Jos moottori ylikuormittuu, se kytkeytyy itsestään pois päältä. Jäähtymisajan jälkeen (aika vaihtelee) moottori voidaan kytkeä uudelleen päälle. Viallinen sähköliitosjohto. Sähkön liitosjohtoon syntyy usein eristevaurioita. Syynä tähän voivat olla:

• Painaumakohdat, jos liitosjohdot viedään ikkunoi- den tai ovenraon läpi.

• Taitekohdat liitosjohdon ollessa kiinnitetty tai joh- dettu väärin.

• Viiltokohdat ajettaessa liitosjohdon ylitse.

• Eristevauriot repäistäessä irti seinäpistorasiasta.

• Eristeen vanhenemisesta aiheutuvat halkeamat. Tällaisia vahingollisia sähköliitosjohtoja ei saa käyttää, sillä ne ovat eristevaurioiden vuoksi hengenvaarallisia. Tarkasta säännöllisesti, onko liitosjohdoissa vaurioi- ta. Varmista, ettei liitosjohto tarkastettaessa ole kiinni virtaverkossa. Liitäntäjohtojen on vastattava asiaan- kuuluvia Saksan sähkötekniikan liiton (VDE) ja stan- dardoimisliiton (DIN) määräyksiä. Käytä vain sellaisia liitäntäjohtoja, joissa on merkintä "H05VV-F". Tyyppimerkinnän painatus liitosjohdossa on pakollista. Vaihtovirtamoottori:

• Verkkojännitteen on oltava 230 V~.

• Enintään 25 m pitkien jatkojohtojen poikkipinnan on oltava 1,5 neliömillimetriä.www.scheppach.com

Oikean öljymäärän täyttämiseksi on varmistettava, et- tä kompressori on vaakasuoralla pinnalla. Täytä uutta öljyä öljyntäyttöaukon (18) kautta, kunnes öljyntaso saavuttaa maksimaalisen täyttömäärän merkin. Se on merkitty punaisella pisteellä öljyn tarkastusikkunaan (12) (kuva 11). Älä ylitä maksimaalista täyttömäärää. Ylitäyttö voi johtaa laitteen vahingoittumiseen. Aseta öljyn sulkutulppa (15) takaisin öljyntäyttöaukkoon (18).

10.6 Imusuodattimen puhdistus (kuvat 3, 12, 13)

Imusuodatin estää pölyn ja lian imemisen sisään. Tä- mä suodatin on puhdistettava 300 käyttötunnin välein. Tukkeutunut imusuodatin alentaa kompressorin tehoa huomattavasti. Poista imusuodatin (2 kpl) avaamalla ruuvin (E). Kiristä suodatinkansi (D) sen jälkeen. Ilmansuodatin (F) voidaan nyt ottaa pois. Koputa ilmansuodatin ja suodatinkansi ja suodatinko- telo varovasti puhtaaksi. Nämä osat on sen jälkeen puhallettava paineilmalla (n. 3 baaria) ja asennettava sitten uudelleen käännetyssä järjestyksessä.

m Huomio! Irrota virtapistoke, poista ilma laitteesta ja kaikis- ta siihen liitetyistä paineilmatyökaluista. Aseta kompressori niin, ettei kukaan voi luvattomasti ot- taa sitä käyttöön. m Huomio! Säilytä kompressoria vain kuivassa ja asiattomilta suljetussa paikassa. Älä kallista, säilytä vain sei- sovana! Öljyä voi valua ulos!

10.7.1 Ylipaineen poistaminen

Poista ylipaine kompressorista kytkemällä kompresso- ri pois päältä ja kuluttamalla painesäiliössä vielä oleva paineilma esim. joutokäynnillä olevan paineilmatyöka- lun tai puhalluspistoolin avulla.

Huomaa, että tämän tuotteen seuraavat osat altistuvat käytönmukaiselle ja luonnolliselle kulumiselle tai että seuraavia osia tarvitaan kuluvina materiaaleina. Kuluvat osat*: Ilmansuodatin

• eivät välttämättä sisälly toimitukseen! Varaosia ja tarvikkeita saa huoltopalvelustamme. Skannaa sitä varten etusivulla oleva QR-koodi. Kompressoria ei saa käyttää, jos painesäiliö on vauri- oitunut tai ruosteinen. Jos havaitset vaurioita, ota yh- teyttä asiakashuoltokorjaamoon. m Huomio! Painesäiliöstä valuva kondenssivesi sisältää öljyjää- miä. Hävitä kondenssivesi ympäristönsuojelumääräys- ten edellyttämällä tavalla ja toimita se valtuutettuun ke- räyspaikkaan.

10.3 Varoventtiili (kuvat 1, 3)

Varoventtiili (17) on säädetty painesäiliön korkeimpaan sallittuun paineeseen. Varoventtiilin asetusta ei saa muuttaa eikä tyhjennysmutterin (17.1) ja sen korkin (17.3) välissä olevaa liitoksen varmistusta (17.2) saa poistaa. Jotta varoventtiili toimii tarvittaessa oikein, sitä täytyy käyttää 30 käyttötunnin välein, kuitenkin vähintään 3 kuukauden välein. Avaa rei’itetty tyhjennysmutteri (17.1) kiertämällä sitä vastapäivään ja vedä venttiilin kara kädellä rei’itetyn tyhjennysmutterin (17.1) yli ulos avataksesi varoventtiilin purkuaukon. Ilma poistuu nyt venttiilistä kuuluvasti. Kierrä tyhjennysmutteri sen jäl- keen uudelleen myötäpäivään kiinni.

10.4 Öljyntason säännöllinen tarkastus (kuva 11)

Aseta kompressori tasaiselle, suoralle pinnalle. Öljyntason täytyy olla öljyn tarkistusikkunan (12) MIN- ja MAX-merkkien välissä. Öljynvaihto: Suositeltu öljy: SAE 15W 40 tai vastaava. Ensitäyttö on vaihdettava 10 käyttötunnin jälkeen, sen jälkeen öljy on poistettava ja korvattava uudelle öljyllä 50 käyttötunnin välein.

10.5 Öljynvaihto (kuvat 1, 10, 11)

Sammuta moottori ja vedä virtapistoke irti pistorasias- ta. Poista öljyn sulkutulpat (15). Kun mahdollisesti ole- massa oleva ilmanpaine on purkautunut, voidaan öljyn tyhjennysruuvi (12) kiertää ulos kompressoripumpusta (13). Jotta öljy ei valuisi ulos hallitsemattomasti, on ala- puolella pidettävä pientä metallikourua, jota pitkin öljy ohjataan säiliöön. Jos öljy ei valu kokonaan ulos, suo- sittelemme kallistamaan kompressoria hieman. Kun öljy on valunut ulos, aseta öljyntyhjennysruuvi (12) uu- delleen paikalleen. Hävitä vanha öljy toimittamalla sen vanhan öljyn val- tuutettuun keräyspaikkaan.www.scheppach.com

Euroopan Unionin ulkopuolisissa maissa käytettyjen sähkö- ja elektroniikkalaitteiden hävittämiseen voi- daan soveltaa näistä poikkeavia ehtoja. Käyttöikänsä päähän tulleen laitteen hävittämis- mahdollisuuksista saat tietoa kuntasi hallintovi- rastosta. Polttoaineet ja öljyt

• Polttoainesäiliö ja moottoriöljysäiliö on tyhjennettä- vä ennen laitteen hävittämistä!

• Polttoaine ja moottoriöljy eivät kuulu sekajätteisiin tai viemäriin, vaan ne on hävitettävä lajiteltuina!

• Tyhjät öljy- ja polttoainesäiliöt on hävitettävä ympä- ristömääräysten mukaisesti.

11. Hävittäminen ja kierrätys

Pakkausta koskevat ohjeet Pakkausmateriaalit voidaan kier- rättää. Hävitä pakkaus ympäris- tönsuojelumääräysten edellyttä- mällä tavalla. Sähkö- ja elektroniikkalaitteiden käsittelyä koske- van lain (ElektroG) tiedot Sähkö- ja elektroniikkalaitteet eivät kuulu sekajätteisiin, vaan ne on hävitettävä lajitel- tuina!

• Käytetyt paristot ja akut, jotka eivät ole laitteeseen kiinteästi asennettuina, on irrotettava vahingoittu- mattomina ennen laitteen hävittämistä! Niiden hävit- tämistä säädellään vastaavassa paristojen ja akku- jen käsittelyä koskevassa laissa.

• Sähkö- ja elektroniikkalaitteiden omistajan tai käyt- täjän velvollisuutena on toimittaa laite lain mukaisel- la tavalla kierrätykseen.

• Loppukäyttäjä on yksin vastuussa henkilökohtaisten tietojensa poistamisesta laitteesta!

• Yliviivattua roskalaatikkoa kuvaava symboli tarkoit- taa, että sähkö- ja elektroniikkalaitteita ei saa hävit- tää sekajätteen mukana.

• Sähkö- ja elektroniikkalaitteet voidaan toimittaa ve- loituksetta seuraaviin paikkoihin: - Julkiset hävitys- tai keräyspaikat (esim. kunnalli- nen kierrätyskeskus) - Sähkölaitteita myyvät liikkeet (paikalliset tai ver- kossa toimivat), jos jälleenmyyjä on velvoitettu vastaanottamaan käytettyjä laitteita tai tarjoaa tämän palvelun vapaaehtoisesti. - Valmistajalle tai lähialueella sijaitsevaan valtuu- tettuun keräyspaikkaan voidaan uutta laitetta ostamatta palauttaa maksutta enintään kolme samaa laitetyyppiä edustavaa käytettyä sähkö- laitetta. joiden reunan pituus on enintään 25 cm. - Muut valmistajan ja jälleenmyyjän täydentävät palautusehdot saa kyseisestä asiakaspalvelusta.

• Jos valmistaja toimittaa uuden sähkölaitteen yksi- tyistalouteen, vanha laite voidaan samalla loppu- käyttäjän pyynnöstä noutaa ilman veloitusta. Ota tätä varten yhteyttä valmistajan asiakaspalveluun.

• Tämä koskee vain laitteita, jotka asennetaan ja myy- dään Euroopan Unionin jäsenmaissa ja joihin sovel- letaan EU:n direktiiviä 2012/19/EU.www.scheppach.com

12. Ohjeet häiriöiden poistoon

Häiriö Mahdolliset syyt Korjauskeinot Kompressori ei käy. Sähköjännitettä ei ole. Tarkasta johto, virtapistoke, sulake ja pistorasia. Liian alhainen sähköjännite. Vältä liian pitkiä jatkojohtoja. Käytä jatko- johtoa, jonka johdinten halkaisija on riittävä. Ulkolämpötila liian alhainen. Älä käytä alle +5° C:een ulkolämpötilassa. Moottori ylikuumennut. Anna moottorin jäähtyä ja tarvittaessa korjaa ylikuumenemisen syy. Kompressori käy, mutta painetta ei ole. Varoventtiili (17) vuotaa. Vaihda varoventtiili (17). Tiivisteet rikki. Tarkasta tiivisteet, anna alan huoltoliikkeen vaihtaa rikkinäiset tiivisteet. Kondenssiveden tyhjennysruuvi (10) vuotaa. Kiristä ruuvi käsin. Tarkasta ruuvin tiiviste, vaihda tarvittaessa. Kompressori käy, paine näkyy painemittarissa, mutta työkalut eivät käy. Letkuliitokset vuotavat. Tarkasta paineilmaletku ja työkalut, vaihda tarvittaessa. Pikaliitäntä vuotaa. Tarkasta pikakytkin, tarvittaessa vaihda. Paineensäätimellä (5) on säädetty liian alhainen paine. Käännä paineensäädintä enemmän auki.www.scheppach.com

13. Vaatimustenmukaisuusvakuutus
