NAUDOJIMO INSTRUKCIJA HC100dc SCHEPPACH

Ant gaminio esančių simbolių aiškinimas

Šiame žinyne naudojami simboliai turi atkreipti Jūsų dėmesį j galimą riziką. Saugos simboliai ir jų paaiškinimai turi būti aiškiai suprasti. Patys įspėjimai rizikos nepašalina ir negali pakeisti tinkamų nelaimingų atsitikimų prevencijos priemonių.

	Įspėjimas – kad sumažėtų rizika susižaloti, perskaitykite naudojimo instrukciją.
	Naudokite klausos apsaugą. Dėl triukšmo galima prarasti klausą.
	Užsidėkite apsauginę kaukę nuo dulkių. Apdirbant medieną ir kitas medžiagas, gali susidaryti sveikatai kenksmingų dulkių. Draudžiama apdirbti medžiagas, kurių sudėtyje yra asbesto!
	Užsidėkite apsauginius akinius. Dėl dirbant susidarančių kibirkščių arba iš įrenginio pasišalinančių atplaišų, pjuvenų arba dulkių, galima netekti regėjimo.
	Įspėjimas dėl karštų dalių!
	Įspėjimas dėl elektros įtampos!
	Įspėjimas! Blokas valdomas nuotoliniu būdu ir gali įsijungti be įspėjimo.
	Dėmesio! Prieš pirmosios eksploatacijos pradžią patikrinkite alyvos lygį ir pakeiskite alyvos uždarymo kamštį!
	Saugokite mašiną nuo lietaus. Įrenginį leidžiama laikyti ir eksploatuoti tik sausose aplinkos sąlygose.
	Garso galios lygio duomenys dB
	Gaminys atitinka galiojančias Europos direktyvas.
	Gaminys atitinka galiojančias Serbijos gaires.

Turinys:

Puslapis:

1. lvadas.... 170
2. Irenginio aprašymas (1–14 pav.).... 170
3. Komplektacija 170
4. Naudojimas pagal paskirtį 171
5. Saugos nurodymai....171
6. Techniniai duomenys 173
7. Prieš pradedant eksploatuoti.... 174
8. Montavimas ir valdymas 174
9. Elektros prijungimas 175
10. Valymas, techninė priežiūra ir laikymas.... 175
11. Utilizavimas ir pakartotinis atgavimas 177
12. Sutrikimų šalinimas.... 178
13. Atitikties deklaracija....295

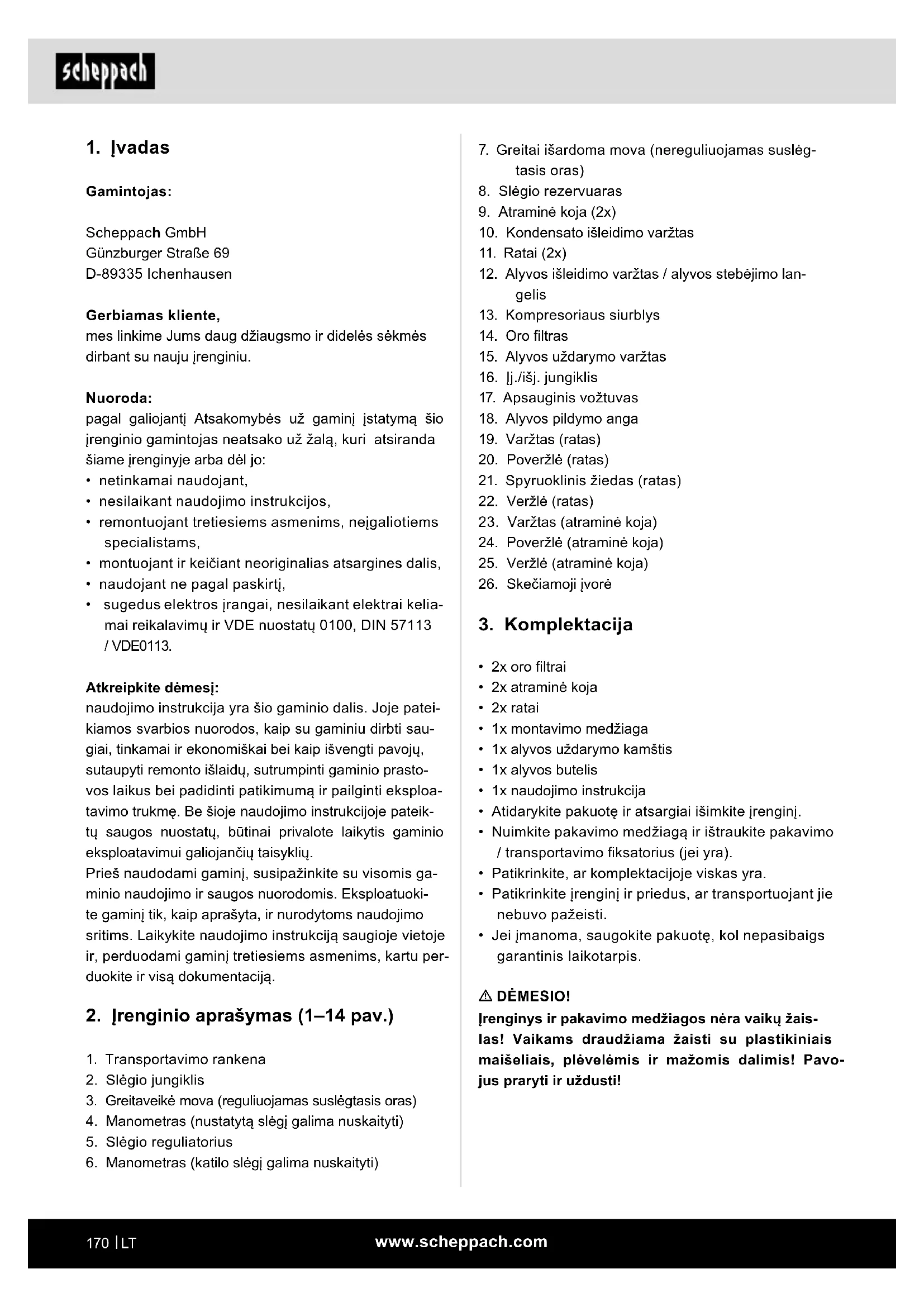

1. Ivadas

Gamintojas:

Scheppach GmbH

mes linkime Jums daug džiaugsmo ir didelės sėkmės dirbant su nauju jrenginiu.

Nuoroda:

pagal galiojanti Atsakomybės už gaminį įstatymą šio jrenginio gamintojas neatsako už žalą, kuri atsiranda šiame jrenginyje arba dėl jo:

• netinkamai naudojant,
- nesilaikant naudojimo instrukcijos,
- remontuojant tretiesiems asmenims, nejgaliotiems specialistams,
• montuojant ir keičiant neoriginalias atsargines dalis,
- naudojant ne pagal paskirti,
- sugedus elektros įrangai, nesilaikant elektrai kelia-mai reikalavimų ir VDE nuostatų 0100, DIN 57113 / VDE0113.

Atkreipkite dèmesj:

naudojimo instrukcija yra šio gaminio dalis. Joje pateikiamos svarbios nuorodos, kaip su gaminiu dirbti saugiai, tinkamai ir ekonomiškai bei kaip išvengti pavojų, sutaupyti remonto išlaidų, sutrumpinti gaminio prastovos laikus bei padidinti patikimumą ir pailginti eksploatavimo trukmę. Be šioje naudojimo instrukcijoje pateiktų saugos nuostatų, būtinai privalote laikytis gaminio eksploatavimui galiojančių taisyklių.

Prieš naudodami gaminj, susipažinkite su visomis ga-minio naudojimo ir saugos nuorodomis. Eksploatuoki-te gaminj tik, kaip aprašyta, ir nurodytoms naudojimo sritims. Laikykite naudojimo instrukciją saugioje vietoje ir, perduodami gaminj tretiesiems asmenims, kartu per-duokite ir visą dokumentaciją.

2. Irenginio aprašymas (1–14 pav.)

1. Transportavimo rankena
2. Slégio jungiklis
3. Greitaveikė mova (reguliuojamas suslėgtasis oras)
4. Manometras (nustatytą slėgį galima nuskaityti)
5. Slègio reguliatorius

6. Manometras (katilo slėgį galima nuskaityti)

7. Greitai išardoma mova (nereguliuojamas suslėg- tasis oras)

8. Slégio rezervuaras
9. Atraminė koja (2x)
10. Kondensato išleidimo varžtas
11. Ratai (2x)
12. Alyvos išleidimo varžtas / alyvos stebėjimo lan-gelis
13. Kompresoriaus siurblys
14. Oro filtras
15. Alyvos uždarymo varžtas
16. lj./išj. jungiklis
17. Apsauginis vožtuvas
18. Alyvos pildymo anga
19. Varžtas (ratas)
20. Poveržlė (ratas)
21. Spyruoklinis žiedas (ratas)
22. Veržlé (ratas)
23. Varžtas (atraminė koja)
24. Poveržlė (atraminė koja)
25. Veržlé (atraminé koja)
26. Skečiamoji įvorė

3. Komplektacija

• 2x oro filtrai
• 2x atraminė koja
• 2x ratai
  • 1x montavimo medžiaga
  • 1x alyvos uždarymo kamštis
• 1x alyvos butelis
  • 1x naudojimo instrukcija
• Atidarykite pakuotę ir atsargiai išimkite jrenginj.
• Nuimkite pakavimo medžiagą ir ištraukite pakavimo / transportavimo fiksatorius (jei yra).
  • Patikrinkite, ar komplektacijoje viskas yra.
• Patikrinkite jrenginj ir priedus, ar transportuojant jie nebuvo pažeisti.
• Jei jmanoma, saugokite pakuotę, kol nepasibaigs garantinis laikotarpis.

⚠ DÊMESIO!

Irenginys ir pakavimo medžiagos néra vaikų žaislas! Vaikams draudžiama žaisti su plastikiniais maišeliais, plėvelėmis ir mažomis dalimis! Pavojus praryti ir uždusti!

4. Naudojimas pagal paskirtj

Kompresorius skirtas suslėgtajam orui suslėgtuoju oru varomiems įrankiams generuoti, kuriuos galima eksploatuoti su maždaug iki 294 l/min. oro kiekiu (pvz., padangų pripūtimo įtaisui, išpūtimo pistoletui ir dažymo pistoletui).

Kompresorių leidžiama eksploatuoti tik sausose ir gerai vėdinamose vidaus patalpose.

Mašiną leidžiama naudoti tik pagal paskirtį. Bet koks kitoks naudojimas laikomas ne pagal paskirtį. Už su tuo susijusią żalą arba patirtus bet kokius sužalojimus atsako naudotojas / operatorius, o ne gamintojas.

Atkreipkite dėmesį į tai, kad mūsų įrenginiai nėra skirti naudoti komerciniams, amatiniams arba pramoniniams tikslams. Mes neteikiame garantijos, kai aparatas nau-dojamas komercinėse, amatininkų arba pramoninėse įmonėse arba panašiems darbams.

5. Saugos nurodymai

⚠ Dèmesio! Naudojant elektrinius įrankius, norint apsisaugoti nuo elektros smūgio, pavojaus susižaloti ir gaisro pavojaus, būtina imtis pagrindinių saugos priemonių. Prieš naudodami šį elektrinį įrankį, perskai-tykite visus šiuos nurodymus ir laikykite saugos nurodymus saugioje vietoje.

△ Dèmesio! Naudojant ši kompresorių, norint apsi-saugoti nuo elektros smūgio, pavojaus susižaloti ir gaisro pavojaus, būtina imtis pagrindinių saugos priemonių.

Prieš naudodami jrenginj, perskaitykite šias nuorodas ir jų laikykitės.

Saugus darbas

1. Palaikykite savo darbo zonoje tvarką

- Netvarkos darbo zonoje pasekmė gali būti nelaimingi atsitikimai.

1. Atsižvelkite į aplinkos poveikį

- Saugokite elektrinius jrankius nuo lietaus.

- Nenaudokite elektrinių įrankių drėgnoje arba šlapioje aplinkoje. Pavojus dėl elektros smūgio!

- Pasirūpinkite geru darbo zonos apšvietimu.

- Nenaudokite elektrinių įrankių ten, kur kyla gaisro arba sprogimo pavojus.

1. Apsisaugokite nuo elektros smūgio

- Stenkitės nesiliesti prie jžemintų dalių (pvz., vamzdžių, radiatorių, elektrinių viryklių, šaldymo aparatų).

1. Vaikai turi laikytis atstumo!

- Neleiskite kitiems asmenims lietis prie jrankio arba kabelio, laikykite juos toliau nuo darbo zonos.

1. Laikykite nenaudoamus elektrinius jrankius saugioje vietoje

- Nenaudojamus elektrinius įrankius reikėtų padėti į sausą, aukščiau esančią arba rakinamą vietą vaikams nepasiekiamoje vietoje.

1. Neperkraukite elektrinio jrankio.

- Nurodytame galios diapazone dirbsite geriau ir saugiau.

1. Vilkėkite tinkamus drabužius.

- Nevilkėkite plačių drabužių arba papuošalų, kuriuos galėtų pagriebti judančios dalys.

- Dirbant lauke, rekomenduojama mūvėti gumines pirštines ir avėti neslidžiais batais.

- Ant ilgų plaukų užsidėkite plaukų tinklelj.

1. Nenaudokite kabelio tam neskirtiems tikslams

- Nenaudokite kabelio, norėdami ištraukti kištuką iš kištukinio lizdo. Apsaugokite kabelį nuo karščio, alyvos ir aštrių briaunų.

1. Kruopščiai prižiūrėkite savo įrankius.

- Kad kompresorius veiktų gerai ir saugiai, jis turi būti švarus.

- Laikykitės techninės priežiūros reikalavimų.

- Reguliariai tikrinkite elektrinio įrankio jungiamajį laidą ir, jei jis pažeistas, paveskite jį patikrinti pri-pažintam specialistui.

- Reguliariai tikrinkite ilginamuosius laidus ir, jei jie pažeisti, juos pakeiskite.

1. Ištraukite kištuką iš kištukinio lizdo.

- Kai nenaudojate elektrinio įrankio, prieš atlikdami jo techninę priežiūrą ir keisdami įrankius, pvz., pjūklo geležte, gražta, freza.

1. Venkite neplanuoto paleidimo.

- Jkišdami kištuką i kištukinį lizdą, įsitikinkite, kad jungiklis išjungtas.

1. Naudokite ilginamaji kabelj išorės sričiai.

- Naudokite lauke tik tam skirtus ir atitinkamai pažymėtus ilginamuosius kabelius.

- Kabelio būgną naudokite tik išvynioję.

1. Visada bükite atidüs

- Žiūrėkite, ką darote. Pradėkite dirbti apgalvotai. Nenaudokite elektrinio įrankio nesusikoncentravę.

1. Patikrinkite elektrinį įrankį, ar nėra galimų pažeidimų.

- Prieš tolesnį elektrinio įrankio naudojimą apsauginius įtaisus arba šiek tiek pažeistas dalis reikia kruopščiai patikrinti, ar jos nepriekaištingai ir pagal paskirtį veikia.

- Patikrinkite, ar judančios dalys nepriekaištingai veikia ir nestringa, ar dalys nepažeistos. Visos dalys turi būti tinkamai sumontuotos ir jvykdyti visas sąlygas, kad būtų užtikrintas nepriekaištingas elektrinio įrankio eksploatavimas.

- Pažeistus apsauginius jtaisus ir dalis pagal pa- skirtį turi suremontuoti arba pakeisti pripažintos specializuotos dirbtuvės, jei naudojimo instrukci- joje nenurodyta kitaip.

- Pažeistus jungiklius reikia pakeisti klientų aptarnavimo tarnybos dirbtuvėse.

- Nenaudokite netinkamų arba pažeistų jungiamų- jų laidų.

- Nenaudokite elektrinių įrankių, kurių jungiklis nejsijungia arba neišsijungia.

1. Paveskite elektrini jranki suremontuoti kvalifikuotam elektrikui.

- Šis elektrinis įrankis atitinka tam tikras saugos nuostatas. Remontuoti leidžiama tik kvalifikuotam elektrikui, naudojant originalias atsargines dalis. Kitais atvejais naudotojas gali patirti nelaimingų atsitikimų.

1. Dèmesio!

- Savo pačių saugumui naudokite tik priedus ir papildomus įrenginius, kurie nurodyti naudojimo instrukcijoje arba kuriuos rekomendavo arba nurodė gamintojas. Naudodami kitus, o ne naudojimo instrukcijoje ar kataloge rekomenduojamus įstatomus įrankius arba priedus, galite susižaloti.

1. Triukšmas

- Naudodami kompresorių, naudokite klausos apsaugą.

1. Jungiamojo laido keitimas

- Jei prijungimo laidas pažeidžiamas, jį privalo pa- keisti gamintojas arba kvalifikuotas elektrikas, kad būtų išvengta pavojų. Pavojus dėl elektros smūgių

1. Padangu pripūtimas

- Patikrinkite padangu slėgį iš karto po pripūtimo, naudodami tinkamą manometra, pvz., degalinėje.

1. Keliais važiuojantys kompresoriai statybvietėse

- Atkreipkite dėmesį į tai, kad visos žarnos ir arma- tūros tinkamos didžiausiam leistinam kompreso- riaus darbo slėgiui.

1. Pastatymo vieta

- Pastatykite kompresorių ant lygaus pagrindo.

1. Rekomenduojama, kad, esant didesniam nei 7 bar slégiui, tiekimo žarnos turi būti su apsauginiu kabeliu, pvz., vieliniu lynu.

2. Stenkitės stipriai neapkrauti linijų sistemos, naudodami lanksčias žarnų jungtis, kad būtų išvengta lenkimo vietų.

3. Naudokite apsauginj nebalanso srovės jungiklį su 30 mA arba mažesne grįžimo srove. Naudojant apsauginj nebalanso srovės jungiklį, mažėja elektros smūgio pavojus.

⚠ ISPĖJIMAS! Eksploatuojant šis elektrinis įrankis sudaro elektromagnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali veikti aktyvius arba pasyvius medicininius implantus. Norint sumažinti rimtų arba mirtinų sužalojimų pavojų, prieš naudojant elektrinį įtaisą, asmenims su medicininiais implantais rekomenduoja-me pasikonsultuoti su savo gydytoju arba medicininių implantų gamintoju.

PAPILDOMI SAUGOS NURODYMAI

Laikykitės atitinkamų tam tikrų pneumatinių įrankių / pneumatinės įrangos eksploatavimo instrukcijų! Papildomai laikykitės toliau pateiktų bendrujų nuorodu.

Saugos nurodymai, kaip dirbti su suslėgtuoju oru ir išpūtimo pistoletais

- Laikykitės pakankamo atstumo iki gaminio, tačiau ne mažesnio nei 2,50 m, ir eksploatuodami kompresorių laikykite toliau pneumatinius įrankius / pneumatinę įrangą.

- Kompresorinis siurblys ir linijos eksploatuojant stipriai jkaista. Prisilietus nudegama.

- Kompresoriaus įsiurbtame ore neturi būti priemaišų, kurios kompresoriniame siurblyje gali sukelti gaisrą arba sprogimą.

- Atlaisvindami žarnos movą, jungiamają žarnos detalę tvirtai laikykite viena ranka.

• Taip Jūsų nesužalos greitai atgal judanti žarna.

- Dirbdami su suslėgtojo oro pistoletu, užsidėkite apsauginius akinius ir kvėpavimo takų apsaugos kaukę. Dulkės yra kenksmingos sveikatai! Dėl svetimkūnių ir j šoną nupūstų dalių galima lengvai susižaloti.

- Išpūtimo pistoletu nepūskite j žmones arba nevalykite ant kūno esančių drabužių. Pavojus susižaloti!

Saugos nurodymai naudojant purkštuvus ir purš-kimo įrangą (pvz., dažų purkštuvus):

• Pildydami purškimo įrangą, būkite toliau nuo kompresoriaus, kad skystis nekontaktuotų su kompresoriumi.
• Niekada nepurkškite purškimo jranga (pvz., dažų purkštuvais) kompresoriaus kryptimi. Drėgmė gali kelti pavojų elektrai!
• Neapdorokite dažų arba tirpiklių, kurių pliūpsnio temperatūra yra mažesnė nei 55 °C. Sprogimo pavojus!
• Dažų ir tirpiklių nejkaitinkite. Sprogimo pavojus!
• Jei apdorojami sveikatai kenksmingi skysčiai, apsaugai reikalingi filtravimo prietaisai (veido kaukės). Taip pat atkreipkite dėmesį i tokių medžiagų gamintojo pateiktus duomenis dėl apsauginių priemoniu.
• Atkreipkite dėmesį į nurodymus ir ženklinimus pagal Pavojingų medžiagų reglamentą ant apdorojamų medžiagų pakuotės. Prireikus reikia imtis papildomų apsaugos priemonių, ypač vilkėti tinkamus drabužius ir užsidėti kaukes.
• Purškimo proceso metu ir darbo patalpoje negalima rūkyti. Sprogimo pavojus! Labai degūs yra ir dažų garai.
• Neturi būti ir negalima eksploatuoti ugniaviečių, atviros šviesos arba kibirkščiuojančių mašinų.
• Nelaikykite ir nevalgykite / negerkite darbo patalpoje maisto produktų ir gėrimų. Dažų garai yra kenksmingi svejkataj.
• Darbo patalpa turi būti didesné nei 30 m³ ir purškiant bei džiovinant turi būti užtikrinti pakankamai oro mainai.
• Nepurkškite prieš vėją. Purkšdami degias arba pavojingas purškiamas medžiagas, laikykitės vietos policijos žinybu nuostatu.
• Kartu su PVC slėgine žarna neapdorokite tokių terpių, kaip benzinas, butilo alkoholis ir metilenchloridas. Šios terpės sugadins slėgine žarna.
• Darbo zona turi būti atskirta nuo kompresoriaus, kad jis negalėty tiesiogiai kontaktuoti su darbine terpe.

Slégio rezervuarų eksploatavimas

• Tas, kas eksploatuoja slėginį rezervuarą, jį turi pa- laikyti tvarkingos būsenos, tinkamai eksploatuoti, kontroliuoti, nedelsiant atlikti reikalingus einamosios priežiūros ir remonto darbus bei imtis reikalingų, sa- lyqas atitinkančiu saugos priemoniu.

• Priežiūros žinyba atskiru atveju gali paskirti reikalingas kontrolės priemones.

• Slėgio rezervuaro negalima eksploatuoti, jei jis yra su trūkumais, kurie kelia pavojų dirbantiems arba tretiesiems asmenims.

• Prieš eksploatuodami, kaskart patikrinkite slėgio rezervuarą, ar nėra rūdžių ir pažeidimų. Kompresoriaus negalima eksploatuoti su pažeistu arba aprū-dijusiu slėgio rezervuaru. Jeigu nustatysite pažeidimų, tuomet kreipkitės j klientų aptarnavimo tarnyba.

Padėkite šiuos saugos nurodymus i saugią vietą.

6. Techniniai duomenys

Tinklo jungtis 230 V / 50 Hz

Variklio galia 2200 W
Darbo režimas S1
Kompresoriaus sūkių skaičius 2850 min	-1
Slėgio rezervuaro tūris (litrais) 100
Darbinis slėgis apie 8 bar
Teor. siurbimo našumas apie 412 l/min.
Teor. atiduodamoji galia	apie 294 l/min.
Apsaugos laipsnis	IPX2
Įrenginio svoris	apie 52 kg
Alyva (15W 40)	apie 0,25 l
Maks. pastatymo aukštis (virš NN)	1000 m

Pasiliekame teisę atlikti techninius pakeitimus!

Triukšmo emisijos vertės buvo nustatytos pagal EN 3744.

Naudokite klausos apsaugą.

Dėl triukšmo galima prarasti klausą.

Δ Ispėjimas: triukšmas gali turėti didelės įtakos Jūsų sveikatai. Jei mašinos skleidžiamas triukšmas viršija 85 dB, naudokite klausos apsaugą.

Garso galios lygis L_wA	96 dB
Garso slėgio lygis L_pA	71 dB
Neapibrėžtis K_wA/pA	2,03 dB

7. Prieš pradedant eksploatuoti

• Prieš prijungdami įsitikinkite, kad duomenys specifikacijų lentelėje sutampa su tinklo duomenimis.
• Prieš pradėdami eksploatuoti pirmą kartą, ištraukite transportavimo kamštį (B) ir pripildykite į kompresoriaus siurblio korpusą alyvos, kaip aprašyta 8.4 punkte.
• Patikrinkite jrenginį, ar jis transportuojant nebuvo nepažeistas. Apie bet kokius pažeidimus nedelsdami informuokite transporto įmonę, kuri pristatė kompresorių.
• Kompresorius turi būti statomas šalia vartotojo.
• Venkite ilgų oro linijų ir ilgų laidų (ilginamojo kabelio).
• Atkreipkite dėmesį į tai, kad įsiurbiamas oras būtų sausas ir be dulkių.
• Nestatykite kompresoriaus drėgnoje arba šlapioje patalpoje.
• Eksploatuokite kompresorių tik tinkamose patalpose (gerai vėdinamose, aplinkos temperatūra nuo +5 °C iki 40 °C). Patalpoje neturi būti dulkių, rūgščių, garų, sprogių arba degių dujų.
• Kompresorius tinkamas naudoti sausose patalpose. Srityse, kuriose dirbama su purškiamu vandeniu, naudoti draudžiama.
• Prieš pradedant eksploatuoti reikia patikrinti alyvos lygj kompresoriaus siurblyje.
• Kompresorių leidžiama naudoti tik trumpai, esant sausoms aplinkos sąlygoms, išorės srityje.
• Kompresorių visada reikia laikyti sausoje vietoje ir baigus darbus jis neturi likti lauke.

8. Montavimas ir valdymas

Dèmesio!

Prieš pradėdami eksploatuoti, įrenginį būtinai iki galo sumontuokite!

Montavimui Jums reikia:

• 2 x 19 mm veržliarakčiai (nejeina i komplektaciją)
• 2 x 14 mm veržliarakčiai (nejeina j komplektaciją)

8.1 Ratų montavimas (5 pav.)

- Sumontuokite pridedamus ratus (11), kaip parodyta.

8.2 Atraminės kojos montavimas (2x) (6 pav.)

- Sumontuokite pridedamą atraminę koją (2x), kaip parodyta.

8.3 Oro filtro montavimas (2x) (7, 8 pav.)

- Pašalinkite transportavimo kamštį (A) ir prisukite oro filtrą (14) prie įrenginio.

8.4 Transportavimo dangtelio (B) keitimas (9, 10 pav.)

• Nuimkite alyvos pildymo angos (18) transportavimo dangtelj (B).
• Supilkite pristatytą kompresorių alyvą i kompresoriaus siurblio korpusą ir įstatykite pridedamą alyvos uždarymo kamštį (15) i alyvos pildymo angą (18).

8.5 Tinklo jungtis

• Kompresorius yra su tinklo laidu su kištuku su apsauginiu kontaktu. Jį galima jungti į bet kurį kištukinį lizdą su apsauginiu kontaktu 230 V\~ 50 Hz, kuris apsaugotas 16 A.
• Prieš eksploatacijos pradžią atkreipkite dėmesį i tai, kad tinklo įtampa ir darbinė įtampa sutaptų su mašinos galia duomenų lentelėje.
• Ilgi įvadai, ilgintuvai, kabelių būgnai ir kt. sukelia įtampos krytį ir gali trukdyti paleisti variklj.
• Esant žemesnei nei +5 °C temperatūrai, sunku paleisti variklj dėl sunkios eigos.

8.6 Ij./išj. jungiklis (2 pav.)

- Norint jjungti kompresorių, jjungiklis / išjungiklis (16) patraukiamas į viršų. Norint išjungti, jjungiklis / iš-jungiklis paspaudžiamas žemyn.

8.7 Slégio nustatymas: (1, 3 pav.)

• Slégio reguliatoriumi (5) nustatomas slégis mano-metre (4).
• Nustatytą slėgį galima matyti ant greitai išardomos movos (3).
  • Manometre (6) matomas katilo slègis.
• Katilo slėgį galima matyti ant greitai išardomos movos (7).

8.8 Slègio jungiklio nustatymas (1 pav.)

- Slégio jungiklis (2) nustatytas gamykloje. Jjungimo slégis apie 6 bar Išjungimo slégis apie 8 bar

8.9 Apsauginis termojungiklis

Apsauginis termojungiklis sumontuotas jrenginyje. Suveikus apsauginiam termojungikliui, atlikite tokius veiksmus:

• Ištraukite tinklo kištuką.

• Palaukite maždaug dvi tris minutes.
  • Vél jkiškite jrenginj.

• Jei jrenginys nepasileidžia, pakartokite procesa.

• Jei jrenginys iš naujo nepasileidžia, jjunkite ir išjunkite jrenginį jį./išį. jungikliu (16).
• Jei atlikote visus pirmiau nurodytus veiksmus ir jrenginys vis tiek neveikia, susisiekite su mūsų techni-nės priežiūros skyriumi.

9. Elektros prijungimas

Prijungtas elektros variklis yra parengtas naudoti. Jungtis atitinka tam tikras VDE ir DIN nuostatas. Kliento tinklo jungtis ir naudojamas ilginamasis laidas turi atitikti šiuos reikalavimus.

Dirbant su purkštuvais ir purškimo įranga bei laikinai naudojant lauke, naudojant apsauginį nebalanso sro- vės jungiklį, įrenginį reikia prijungti su 30 mA arba ma- žesne grįžimo srove.

Svarbios nuorodos

Esant variklio perkrovai, jis išsijungia savaime. Jam atvėsus (trukmė skirtinga), variklj galima jjungti vėl.

Pažeistas jungiamasis elektros laidas.

Dažnai pažeidžiama jungiamuju elektros laidų izolia- cija.

To priežastys gali būti:

• prispaudimo vietos, kai prijungimo laidai nutiesiami pro langus arba durų plyšius;
• sulenkimo vietos netinkamai pritvirtinus arba nutiesus prijungimo laidą;
• jpjovimo vietos pervažiavus prijungimo laida;
• izoliacijos pažeidimai išplėšus iš sieninio kištukinio lizdo;
• įtrūkimai dėl izoliacijos senėjimo.

Tokių pažeistų elektros prijungimo laidų negalima naudoti ir dėl pažeistos izoliacijos jie yra pavojingi gyvybei.

Reguliariai tikrinkite, ar elektros prijungimo laidai nepažeisti. Atkreipkite dėmesį į tai, kad tikrinant jungiamasis laidas nekabotų ant elektros srovės tinklo. Jungiamieji elektros laidai turi atitikti tam tikras VDE ir DIN nuostatas. Naudokite prijungimo laidus, pažymėtus „H05VV-F“.

Žyma tipo pavadinime prijungimo kabelyje yra privaloma.

Kintamosios srovės variklis:

• Tinklo jtampa turi būti 230 V\~.
- Ilginamujų laidų iki 25 m ilgio skerspjūvis turi būti 1,5 kvadratinio milimetro.

Prijungti ir remontuoti elektros jrangą leidžiama tik kvalifikuotam elektrikui.

Kilus klausimų, nurodykite tokius duomenis:

• variklio srovės rūšj;
- duomenis iš jrenginio specifikaciju lentelės;
- variklio specifikaciju lentelės duomenis.

10. Valymas, techninė priežiūra ir laikymas

⚠️ Dèmesio!

Prieš atlikdami valymo ir techninės priežiūros darbus, ištraukite tinklo kištuką! Pavojus susižeisti dėl elektros smūgio!

⚠️ Dèmesio!

Palaukite, kol jrenginys visiškai atvės! Pavojus nudegti!

⚠️ Dèmesio!

Prieš atliekant valymo ir techninės priežiūros darbus, reikia pašalinti iš įrenginio slėgį! Pavojus susižaloti!

10.1 Valymas

• Stenkitės, kad įrenginys būtų kuo švaresnis ir ne- dulkėtas. Esant mažam slėgiui, nuvalykite įrenginį švaria šluoste arba išpūskite suslėgtuojų oru.
• Rekomenduojame jrenginj išvalyti iš karto po kiekvieno naudojimo.
• Reguliariai valykite jrenginj drėgna šluoste su šiek tiek skystojo muilo. Nenaudokite valymo priemonių ir tirpiklių. Jie gali pažeisti plastikines jrenginio dalis. Atkreipkite dėmesį į tai, kad į jrenginio vidų nepatektų vandens.
• Žarną ir purškimo įtaisus prieš valymą atjunkite nuo kompresoriaus. Kompresoriaus negalima valyti van-deniu, tirpikliais ir pan.

10.2 Slégio rezervuaro techninė priežiūra (1 pav.) ⚠️ Dèmesio!

Kad slėgio rezervuaras (8) ilgai veiktų, po kiekvieno eksploatavimo išleiskite kondensatą, atidarydami išleidimo varžtą (10).

Prieš tai išleiskite slėgį iš katilo (žr. 10.7.1).

Išleidimo varžtas atidaromas, sukant prieš laikrodžio rodyklę (žiūrint iš kompresoriaus apačios j varžtą), kad kondensatas galėtų visiškai išbėgti iš slėginio rezervuaro. Po to išleidimo varžtą vėl jsukite (sukite pagal laikrodžio rodyklę). Prieš eksploatuodami, kaskart patikrinkite slėgio rezervuarą, ar nėra rūdžių ir pažeidimų.

Kompresoriaus negalima eksploatuoti su pažeistu arba aprūdijusiu slėgio rezervuaru. Jeigu nustatysi- te pažeidimų, tuomet kreipkitės į klientų aptarnavimo tarnybą.

⚠ Dèmesio!

Kondensate iš slėgio rezervuaro yra alyvos likučių. Utilizuokite kondensatą ekologiškai tam tikrame surinkimo punkte.

10.3 Apsauginis vožtuvas (1, 3 pav.)

Apsauginis vožtuvas (17) nustatytas ties didžiausiu leistinu slėgio rezervuaro slėgiu. Apsauginį vožtuvą reguliuoti arba pašalinti jungties fiksatorių (17.2) tarp išleidimo veržlės (17.1) ir jos gaubtelio (17.3) draudžiama.

Kad prireikus apsauginis vožtuvas tinkamai veiktų, jį reikia kas 30 darbo valandų, tačiau ne rečiau nei 3 kartus per metus aktyvinti. Norėdami atidaryti, pasukite perforuotą išleidimo veržlę (17.1) prieš laikrodžio rodyklę ir tada ištraukite ranka vožtuvo trauklę per perforuotą išleidimo veržlę (17.1) į išorę, kad atidarytumėte apsauginio vožtuvo išleidimo angą. Dabar vožtuvas girdimai išleidžia orą. Po to vėl tvirtai priveržkite išleidimo veržlę pagal laikrodžio rodyklę.

10.4 Reguliarus alyvos lygio tikrinimas (11 pav.)

Pastatykite kompresorių ant lygaus, tiesaus paviršiaus.

Alyvos lygis turi būti tarp alyvos stebėjimo langelio (12) MAX ir MIN žymų.

Alyvos keitimas: Rekomenduojama alyva: SAE 15W 40 arba lygiavertė.

Pirmajj užpildą reikia pakeisti po 10 darbo valandų; po to kas 50 darbo valandų išleiskite alyvą ir pripildykite naujos.

10.5 Alyvos keitimas (1, 10, 11 pav.)

Išjunkite variklj ir ištraukite kištuką iš kištukinio lizdo. Ištraukite alyvos uždarymo kamštį (15). Išleidę galimai esantį alyvos slėgį, galite išsukti alyvos išleidimo varž-tą (12) iš kompresoriaus siurblio (13).

Kad alyva neišbėgtų nevaldomai, laikykite po ja nedi-delį skardinį latakėlj ir surinkite alyvą i rezervuarą.

Jei išbėgs ne visa alyva, rekomenduojame kompresorių šiek tiek paversti. Išbėgus alyvai, vėl įstatykite alyvos išleidimo varžtą (12).

Atitinkamame senos alyvos surinkimo punkte utilizuokite seną alyvą.

Norėdami pripildyti tinkamą alyvos kiekį, atkreipki-te dėmesį į tai, kad kompresorius stovėtų ant lygaus paviršiaus. Pripildykite naujos alyvos į alyvos pildymo angą (18), kol alyvos lygis pasieks maks. pripildymo ly-gį. Jis pažymėtas raudonu tašku ant alyvos stebėjimo langelio (12) (11 pav.). Neviršykite maksimalaus pripil-dymo kiekio.

Dėl perpildymo gali būti pažeistas įrenginys. Vėl įsta-tykite alyvos uždarymo kamštį (15) į alyvos pildymo angą (18).

10.6 Isiurbimo filtro valymas (3, 12, 13 pav.)

Jsiurbimo filtras neleidžia jsiurbti dulkių ir nešvarumų. Šį filtrą reikia valyti bent kas 300 darbo valandų. Dėl užsikišusio jsiurbimo filtro mažėja kompresoriaus galia.

Pašalinkite įsiurbimo filtrą (2x), atsukdami varžtą (E). Po to nutraukite filtro dangtelį (D). Dabar oro filtrą (F) galite išimti.

Atsargiai pastuksenkite oro filtrą, filtro dangtelį ir filtro korpusą.

Po to šias konstrukcines dalis išpūskite suslėgtuoju oru (apie 3 bar) ir vėl sumontuokite atvirkštine eilės tvarka.

10.7 Laikymas

⚠️ Dèmesio!

Ištraukite tinklo kištuką, išleiskite iš jrenginio ir visų prijungtų pneumatinių įrankių orą. Išjunkite kompresorių taip, kad jo negalėtų paleisti neįga- lioti asmenys.

⚠️ Dèmesio!

Laikykite kompresorių tik sausoje ir pašaliniams asmenims nepasiekiamoje vietoje. Neverskite ir laikykite vertikalioje padėtyje! Alyva gali išbėgti!

10.7.1 Viršslėgio išleidimas

Išleiskite viršslėgį iš kompresoriaus, išjungdami kompresorių ir sunaudodami dar kompresoriuje esantį suslėgtąjį orą, pvz., pneumatiniu įrankiu tuščiaja eiga arba išpūtimo pistoletu.

10.8 Techninės priežiūros informacija

Atkreipkite dèmesi j tai, kad šio gaminio toliau nurody- tos dalys naudojant arba natūraliai dėvisi arba toliau nurodytu dalių reikia kaip vartojamųjų medžiagų. Greitai susidėvinčios dalys*: Oro filtras

* i komplektaciją privalomai nejeina!

Atsarginių dalių ir priedų įsigysite mūsų techninės priežiūros centre. Tam nuskenuokite tituliniame lape esantį QR kodą.

11. Utilizavimas ir pakartotinis atgavimas

Pakavimo nuorodos

Pakavimo medžiagas galima perdirbti. Utilizuokite pakuotes, tau-sodami aplinką.

Nuorodos dėl Elektros ir elektronikos prietaisų įstatymo (vok. ElektroG)

Panaudotų elektros ir elektronikos prietaisų negalima mesti į buitines atliekas, juos reikia surinkti ir utilizuoti atskirai!

• Panaudotas baterijas arba akumuliatorius, kurie néra fiksuotai sumontuoti sename prietaise, prieš atiduodant reikia išimti jų nepažeidžiant! Toks utilizavimas sureguliuotas Baterijų įstatyme.
• Elektros bei elektronikos prietaisų savininkai ar naudotojai yra teisiškai įpareigoti juos gražinti po naudojimo.
• Galutinis naudotojas yra atsakingas už savo asmeninių duomenų ištrynimą iš utilizuojamo panaudoto įrenginio!
• Perbrauktos šiukšliadėžės simbolis reiškia, kad elektros ir elektronikos prietaisų negalima išmesti kartu su buitinėmis atliekomis.
• Elektros ir elektronikos prietaisus galima nemokamai gražinti šiose vietose:
• viešosiose atlieku šalinimo ar surinkimo vietose (pvz., savivaldybiu pastatu kiemuose),
• elektros prietaisų pardavimo vietose (stacionariose ir internetinėse), jei pardavėjai privalo juos priimti atgal arba tai padaryti siūlo savanoriškai.
• Iki trijų vienos rūšies panaudotų elektros prietaisų, kurių krašto ilgis ne didesnis kaip 25 cm, galite nemokamai gražinti gamintojui prieš tai nejsigy-dami naujo prietaiso iš gamintojo arba nuvežti į kitą įgaliotą surinkimo punktą savo vietovėje.

- Dėl kitų papildomų gamintojų ir platintojų prekių priėmimo atgal sąlygų kreipkitės į atitinkamą klientų aptarnavimo tarnyba.

• Jei gamintojas pristato naują elektros prietaisą privačiam namų ūkiui, jis gali organizuoti nemokamą elektros prietaiso paėmimą galutinio naudotojo prašymu. Tam susisiekite su gamintojo klientų aptarnavimo tarnyba.
• Šie teiginiai galioja tik prietaisams, parduodamiems Europos Sajungos šalyse, kurioms taikoma Europos direktyva 2012/19/ES. Europos Sajungai nepriklausančiose šalyse gali būti taikomos kitokios panaudotų elektros ir elektronikos prietaisų utilizavimo nuostatos.

Netinkamo naudoti jrenginio utilizavimo galimybes sužinosite seniūnijoje arba miesto savivaldybėje.

Degalai ir alyvos

• Prieš utilizuodami jrenginj, ištuštinkite degalų baką ir variklinės alyvos rezervuarą!
• Degalų ir variklinės alyvos negalima mesti į buitines atliekas ar išpilti į nuotėkas, juos reikia surinkti ir utilizuoti atskirai!
• Tuščius alyvos ir degalų bakus reikia utilizuoti tau- sojant aplinką.

12. Sutrikimų šalinimas

Sutrikimas Galima priežastis Ka daryti
Kompresorius neveikia.	Tinklo įtampos nėra.	Patikrinkite kabelį, tinklo kištuką, saugiklj ir kištukinį lizdą.
	Per žema tinklo įtampa.	Venkite per ilgų ilginamųjų kabelių.Naudokite ilginamajį kabelį, kurio gyslos skerspjūvis yra pakankamas.
	Per žema išorinė temperatūra.	Neeksploatuokite žemesnėje nei +5 °Cišorės temperatūroje.
	Perkaito variklis.	Leiskite varikliui atvėsti. Prireikus pašalinki-te perkaitimo priežastį.
Kompresorius veikia, tačiau nėra slėgio.	Nesandarus apsauginis vožtuvas (17).	Pakeiskite apsauginį vožtuvą (17).
	Pažeisti sandarikliai.	Patikrinkite sandariklius. Pažeistus sanda-riklius paveskite pakeisti specializuotoms dirbtuvėms.
	Nesandarus kondensato (10) išleidi-mo varžtas.	Priveržkite varžtą ranka.Patikrinkite sandariklj ant varžto, prireikus pakeiskite.
Kompresorius veikia, mano-metre rodomas slėgis, tačiau įrankiai neveikia.	Nesandarios žarnų jungtys.	Patikrinkite pneumatinę žarną ir įrankius, prireikus pakeiskite.
	Nesandari greitaveikė mova.	Patikrinkite greitai išardomą movą, prirei-kus pakeiskite.
	Slėgio reguliatoriumi (5) nustatytas per mažas slėgis.	Dar atsukite slėgio reguliatorių.

1. Atvienojiet kontaktspraudni no kontaktligzdas

- Ja nelietojat elektroinstrumentu, pirms apkopes un nomainot instrumentus, piem., zāga plātni, urbi, frēzi.

Dėl akivaizdžiai matomų defektų turi būti informuota per 8 dienas nuo įrenginio gavimo momento. Kitu atveju pirkėjo teisė reikšti pretenziją dėl šių defektų yra negaliojanti. Savo įrenginiams mes garantuojame įstatymo nustatytą pilną aptarnavimą garantinio laikotarpio metu, jei yra laikomasi gamintojo-vartotojo susitarimo ir mes pažadame nemokamai pakeisti bet kurias mašinos dalis, sugedusias dėl blogos medžiagos ar gamyklinio broko. Mes neatsakome už dalis, pagamintas ne mūsų ir jūsų gautas iš kito tiekėjo. Naujų dalių montavimo kaštai yra pirkėjo atsakomybė. Pirkimo nutraukimas ar pirkimo kainos sumažini-mas, kaip ir bet kurios kitos pretenzijos dėl nuostolių nebus patenkinamos.

Garanti SE
