NÁVOD NA OBSLUHU HC100dc SCHEPPACH

8.1 Montáž kol (obr. 5)

10.3 Pojistný ventil (obr. 1, 3)

Použitie symbolov v tejto príručke má upriamiť vašu pozornosť na možné riziká. Bezpečnostné symboly a vysvetlenia, ktoré ich sprevádzajú, musia byť presne pochopené. Výstrahy samotné neodstraňujú riziká a nemôžu nahradiť správne opatrenia na zabránenie nehodám.

	Varovanie – Prečítajte si návod na obsluhu, aby ste znížili riziko poranenia.
	Noste ochranu sluchu. Vplyv hluku môže spôsobit' stratu sluchu.
	Noste ochrannú masku proti prachu. Pri opracovávaní dreva a iných materiálov môže vznikať zdraviu škodlivý prach. Materiál obsahujúci azbest sa nesmie opracovávať!
	Noste ochranné okuliare. Počas práce vznikajú iskry alebo z prístroja odletujú triesky, piliny a prach, ktoré môžu zapríčinit' stratu zraku.
	Varovanie pred horúcimi dielmi!
	Varovanie pred elektrickým napátím!
	Varovanie! Jednotka je riadená dial'kovo a môže sa spustiť bez varovania.
	Pozor! Pred prvým uvedením do prevádzky skontrolujte hladinu oleja a vymeňte uzavieraciu zátku oleja!
	Nevystavujte stroj dažďu. Zariadenie sa smie umiestnit', uskladnit' a prevádzkovat' len v su-chých okolitých podmienkach.
	Údaj o hladine akustického výkonu v dB
	Výrobok zodpovedá platným európskym smerniciam.
	Výrobok zodpovedá platným srbským smerniciam.

Obsah:

Strana:

1. Úvod.... 103
2. Popis prístroja (obr. 1 – 14).... 103
3. Rozsah dodávky 103
4. Použitie v súlade s určením.... 103
5. Bezpečnostné upozornenia.... 104
6. Technické údaje....106
7. Pred uvedením do prevádzky....107
8. Zloženie a obsluha.... 107
9. Elektrická prípojka 108
10. Čistenie, údržba a skladovanie 108
11. Likvidácia a recyklácia.... 110
12. Odstraňovanie porúch 111
13. Vyhlásenie o zhode 294

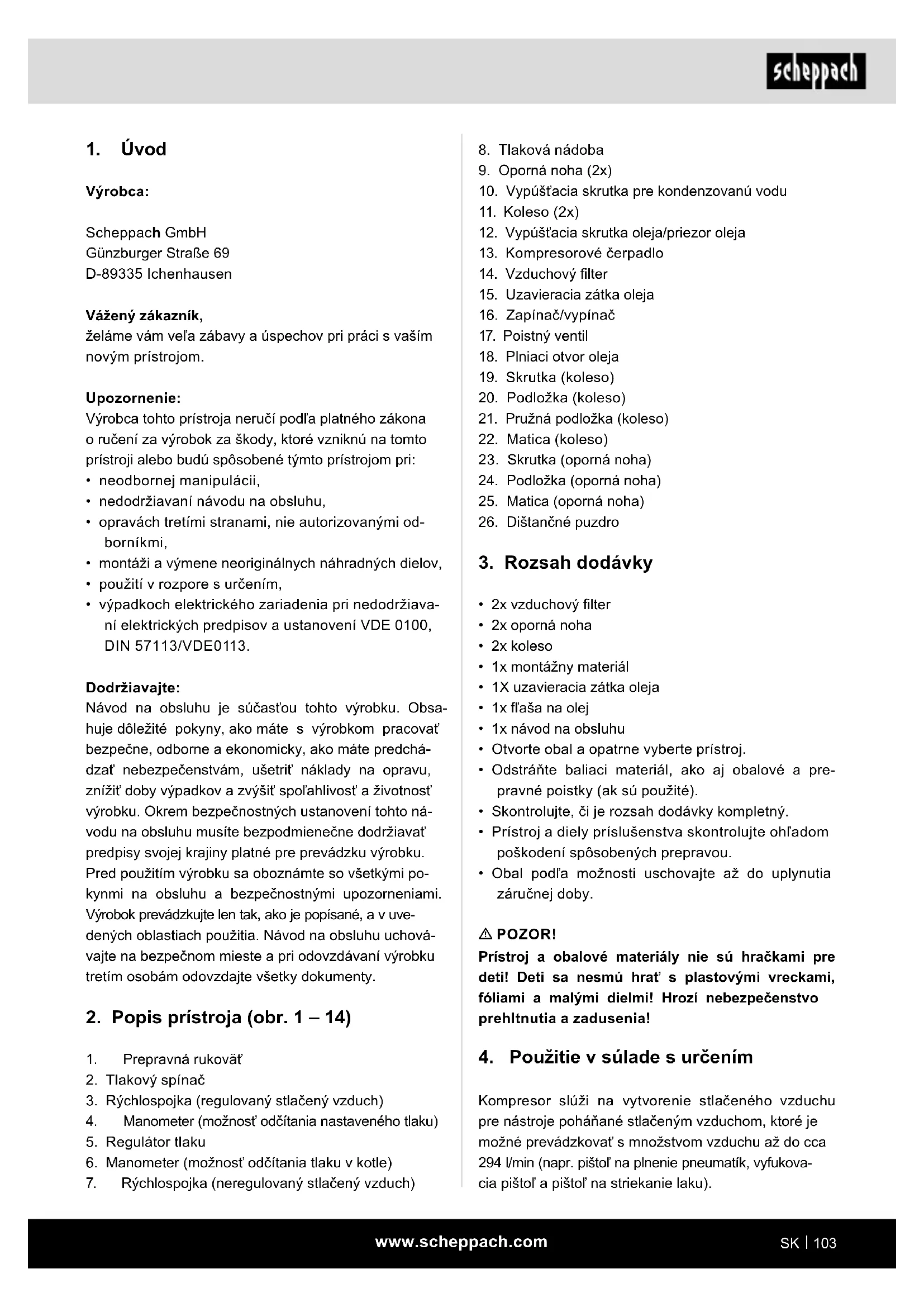

1. Úvod

Výrobca:

Scheppach GmbH

želáme vám veľa zábavy a úspechov pri práci s vaším novým prístrojom.

Upozornenie:

Výrobca tohto prístroja neručí podľa platného zákona o ručení za výrobok za škody, ktoré vzniknú na tomto prístroji alebo budú spôsobené týmto prístrojom pri:

• neodbornej manipulácii,
• nedodržiavani návodu na obsluhu,
• opravách tretími stranami, nie autorizovanými odborníkmi,
• montáži a výmene neoriginálnych náhradných dielov,
• použití v rozpore s určením,
• výpadkoch elektrického zariadenia pri nedodržiavaní elektrických predpisov a ustanovení VDE 0100, DIN 57113/VDE0113.

Dodržiavajte:

Návod na obsluhu je súčasťou tohto výrobku. Obsahuje dôležité pokyny, ako máte s výrobkom pracovať bezpečne, odborne a ekonomicky, ako máte predchá-dzat’ nebezpečenstvám, ušetrit’ náklady na opravu, znížit’ doby výpadkov a zvýšit’ spolahlivost’ a životnosť výrobku. Okrem bezpečnostných ustanovení tohto ná-vodu na obsluhu musíte bezpodmienečne dodržiavať predpisy svojej krajiny platné pre prevádzku výrobku. Pred použitím výrobku sa oboznámte so všetkými po-kynmi na obsluhu a bezpečnostnými upozorneniami. Výrobok prevádzkujte len tak, ako je popísané, a v uve-dených oblastiach použitia. Návod na obsluhu uchová-vajte na bezpečnom mieste a pri odovzdávaní výrobku tretím osobám odovzdajte všetky dokumenty.

2. Popis prístroja (obr. 1 – 14)

1. Prepravná rukovät'
2. Tlakový spínač
3. Rýchlospojka (regulovaný stlačený vzduch)
4. Manometer (možnost' odčitania nastaveného tlaku)
5. Regulátor tlaku
6. Manometer (možnost' odčítania tlaku v kotle)

7. Rýchlospojka (neregulovaný stlačený vzduch)

8. Tlaková nádoba

9. Oporná noha (2x)
10. Vypúšťacia skrutka pre kondenzovanú vodu
11. Koleso (2x)
12. Vypúšťacia skrutka oleja/priezor oleja
13. Kompresorové čerpadlo
14. Vzduchový filter
15. Uzavieracia zátka oleja
16. Zapínač/vypínač
17. Poistný ventil
18. Plniaci otvor oleja
19. Skrutka (koleso)
20. Podložka (koleso)
21. Pružná podložka (koleso)
22. Matica (koleso)
23. Skrutka (oporná noha)
24. Podložka (oporná noha)
25. Matica (oporná noha)
26. Dištančné puzdro

3. Rozsah dodávky

• 2x vzduchový filter
- 2x oporná noha
- 2x koleso
• 1x montážny materiál
• 1X uzavieracia zátka oleja
- 1x fl'aša na olej
• 1x návod na obsluhu
- Otvorte obal a opatrne vyberte prístroj.
- Odstráňte baliaci materiál, ako aj obalové a prepravné poistky (ak sú použité).
- Skontrolujte, či je rozsah dodávky kompletný.
- Prístroj a diely príslušenstva skontrolujte ohľadom poškodení spôsobených prepravou.
- Obal podľa možnosti uschovajte až do uplynutia záručnej doby.

⚠ POZOR!

Prístroj a obalové materiály nie sú hračkami pre deti! Deti sa nesmú hrat' s plastovými vreckami, fóliami a malými dielmi! Hrozí nebezpečenstvo prehltnutia a zadusenia!

4. Použitie v súlade s určením

Kompresor slúži na vytvorenie stlačeného vzduchu pre nástroje poháňané stlačeným vzduchom, ktoré je možné prevádzkovat's množstvom vzduchu až do cca 294 l/min (napr. pištol' na plnenie pneumatík, vyfukovacia pištol' a pištol' na striekanie laku).

Kompresor sa smie prevádzkovat' len v suchých a dobre vetraných vnútorných priestoroch.

Stroj sa môže používať iba v súlade so svojím určením. Každé iné použitie presahujúce určenie je považované za používanie v rozpore s určením. Za škody z neho vzniknuté alebo poranenia akéhokol'vek druhu ručí používatel'/obsluha, a nie výrobca.

Dbajte, prosím, na to, že naše prístroje neboli v súlade s určením skonštruované na komerčné, remeselné ani priemyselné použitie. Ak sa prístroj používa v komerčných, remeselných alebo priemyselných podnikoch, ako aj na podobné činnosti, nepreberáme žiadnu záruku.

⚠ Pozor! Pri používaní elektrických prístrojov je nutné na ochranu pred zásahom elektrickým prúdom, pred nebezpečenstvom poranenia a nebezpečenstvom požiaru dodržiavať nasledujúce základné bezpečnostné upozornenia. Predtým ako použijete tento elektrický prístroj, prečítajte si všetky bezpečnostné upozornenia a dobre ich uschovajte.

⚠ Pozor! Pri používaní tohto kompresora je nutné na ochranu pred zásahom elektrickým prúdom, nebezpečenstvom poranenia a nebezpečenstvom požiaru dodržiavať nasledujúce základné bezpečnostné opatrenia.

Pred použitím prístroja si prečítajte si a dodržiavajte tieto upozornenia

Bezpečná práca

1. Vaše pracovné okolie udržiavajte čisté.

- Následkom neporiadku v pracovnej oblasti môžu byt' nehody.

1. Zohl'adnite vplyvy okolia.

- Elektrické prístroje nevystavujte dažďu.

- Elektrické prístroje nepoužívajte vo vlhkom ani mokrom prostredí. Nebezpečenstvo v dôsledku zásahu elektrickým prúdom!

- Postarajte sa o dobré osvetlenie pracovnej oblasti.

- Elektrické prístroje nepoužívajte na miestach, kde hrozí nebezpečenstvo vzniku požiaru alebo výbuchu.

1. Chráňte sa pred zásahom elektrickým prúdom.

- Zabráňte kontaktu tela s uzemnenými dielmi (napr. rúrami, radiátormi, elektrickými sporákmi, chladiacimi zariadeniami)

1. Zabráňte prístupu detí!

- Nedovol'te iným osobám dotýkať sa nástroja a kábla, zabráňte im v prístupe do vašej pracovnej oblasti.

1. Nepoužívané elektrické prístroje bezpečne uschovajte.

- Nepoužívané elektrické prístroje sa musia skladovat' na suchom, vysoko položenom alebo uza-tvorenom priestore, mimo dosahu detí.

1. Váš elektrický prístroj nepreťažujte.

- Pracujte lepšie a bezpečnejšie v uvedenom rozsahu výkonu.

1. Noste vhodný odev

- Nenoste vol'né oblečenie ani šperky, mohli by byt' zachytené pohyblivými čast'ami.

- Pri prácach vonku odporúčame nosit' gumené ru- kavice a protišmykovú obuv.

- Pri dlhých vlasoch noste siet'ku na vlasy.

1. Kábel používajte iba na taký účel, na aký je určený

- Kábel nepoužívajte na vyt'ahovanie zástrčky zo zásuvky. Kábel chráně pred horúčavou, olejom a ostrými hranami.

- Dodržiavajte predpisy týkajúce sa údržby.

- Pravidelne kontrolujte prípojné vedenie elektrického náradia a pri poškodení ho nechajte vymenit uznávaným odborníkom.

- Predlžovacie vedenia pravidelne kontrolujte a v prípade poškodenia ich vymeňte.

- Pri nepoužívaní elektrického náradia, pred údržbou a pri výmene nástrojov, ako napríklad pílový kotúč, vrták, fréza.

- Na vol'nom priestranstve používajte iba povolené a príslušne označené predlžovacie káble.

- Používajte káblový bubon iba v rozvinutom stave.

- Dávajte pozor na to, čo robíte. Pri práci sa riad'te zdravým úsudkom. Elektrický prístroj nepoužívajte, ak sa nesústredíte.

1. Elektrický prístroj skontrolujte ohľadne prípadných poškodení.

- Pred d'alším používaním elektrického náradia sa musia ochranné zariadenia alebo l'ahko poškodené diely dôkladne prekontrolovať ohľadne ich bezchybnej funkcie v súlade s určením.

- Skontrolujte, či pohyblivé diely fungujú bezchybne a nezasekávajú sa, alebo či nie sú poškodené diely. Všetky diely musia byť správne namontované a splnit' všetky podmienky pre zaručenie bezchybnej prevádzky elektrického náradia.

- Poškodené ochranné zariadenia a diely sa musia v súlade s predpismi nechat' opravit' alebo vymenit' v autorizovanej odbornej dielni, pokial' nie je v návode na obsluhu uvedené inak.

- Poškodené spínače sa musia nechat' vymenit' v dielni zákazníckeho servisu.

- Nepouživajte chybné ani poškodené prípojné vedenia.

- Nepoužívajte žiadne elektrické prístroje, pri ktorých nie je možné spínač zapnút a vypnút.

1. Elektrický prístroj nechajte opravit vyučeným elektrikárom.

- Tento elektrický prístroj zodpovedá príslušným bezpečnostným ustanoveniam. Opravy smie vykonávať iba elektrikár tak, že používa originálne náhradné diely, v opačnom prípade môže dôjst' k nehodám.

1. Pozor!

- V záujme vašej vlastnej bezpečnosti používajte iba príslušenstvo a prídavné zariadenia, ktoré sú uvedené v návode na obsluhu alebo sú odporúčané či uvedené výrobcom. Použitie iných vložených nástrojov alebo príslušenstva než tých, ktoré odporúča návod na obsluhu alebo katalóg, môže pre vás znamenať nebezpečenstvo poranenia.

1. Hluk

- Pri používaní kompresora noste ochranu sluchu.

1. Výmena prípojného vedenia

- Ak je prípojné vedenie poškodené, musí ho výrobca alebo kvalifikovaná osoba v oblasti elektriky vymenit', aby sa zabránilo ohrozeniam. Nebezpečenstvo z dôvodu úderov elektrickým prúdom

1. Hustenie pneumatík

1. Po komunikáciách prepravovatel'né kompresory v staveniskovej prevádzke

- Dbajte na to, aby všetky hadice a armatúry boli vhodné pre najvyšší prípustný prevádzkový tlak kompresora.

1. Inštalácia

- Kompresor umiestnite iba na rovnú plochu.

1. Odporúča sa, aby sa privádzacie hadice pri tlakoch nad 7 barov vybavili bezpečnostným káblom, napr. drôteným lanom.

2. Zabráňte silným zaťaženiam na systém vedení tým, že použijete ohybné hadicové prípojky, aby ste zabránili miestam zalomenia.

3. Používajte prúdový chránič so spúšťacím prúdom 30 mA alebo menším. Používanie prúdového chrániča znižuje riziko zásahu elektrickým prúdom.

⚠️ VAROVANIE! Tento elektrický prístroj vytvára počas prevádzky elektromagnetické pole. Toto pole môže za určitých okolností ovplyvnit' aktívne alebo pasívne implantáty. Na zníženie nebezpečenstva závažných alebo smrtelných poranení odporúčame osobám s implantátmi prekonzultovať situáciu so svojím lekárom a výrobcom implantátu ešte predtým, ako začnú obsluhovať elektrické náradie.

DODATOČNÉ BEZPEČNOSTNÉ UPOZORNENIA

Dodržiavajte príslušné návody na obsluhu jednotlivých pneumatických nástrojov/pneumatických prídavných prístrojov! Nasledujúce všeobecné upozornenia sa musia dodatočne dodržiavat:

- Dbajte na dostatočnú vzdialenost' od výrobku, minimálne však 2,50 m a udržiavajte pneumatické ná-

stroje/pneumatické prídavné zariadenia počas prevádzky v dostatočnej vzdialenosti od kompresora.

- Kompresorové čerpadlo a vedenia dosahujú počas prevádzky vysoké teploty. Dotýkanie sa môže viest' k popáleninám.

- Vzduch nasávaný z kompresora je potrebné udržiavať bez prímesí, ktoré by v kompresorovom čerpadle mohli viest’ k požiarom alebo výbuchom.

- Pri uvolňovaní hadicovej spojky držte spojku hadice pevne rukou.

- Tak zabránite poraneniam spôsobeným vymrštením hadice.

• Pri prácach s pneumatickou pištoľou noste ochranné okuliare a respirátor. Prach je zdraviu škodlivý! Cudzie telesá a vyfúknuté diely môžu l'ahko spôsobit' poranenia.
• Nefúkajte vyfukovacou pištol'ou na osoby alebo na oblečenie na tele. Nebezpečenstvo poranenia!

Bezpečnostné upozornenia pri používaní postre- kovacích a rozprašovacích prídavných zariadení (napr. rozprašovače farby):

• Udržiavajte rozprašovacie prídavné zariadenie v dostatočnej vzdialenosti od kompresora, aby sa nedostal do kontaktu s tekutinou.
• Používajte rozprašovacie prídavné zariadenia (napr. rozprašovače farby) v smere kompresora. Vlhkost môže viest' ku elektrickým rizikám!
• Nespracúvajte laky alebo rozpúšťadlá s bodom vzplanutia nižším ako 55 °C. Nebezpečenstvo výbuchu!
• Laky a rozpúšťadlá nezahrievajte. Nebezpečenstvo výbuchu!
• Ak sa spracovávajú zdraviu škodlivé kvapaliny, vyžadujú sa na ochranu filtračné prístroje (masky na tvár). Dodržiavajte tiež informácie o ochranných opatreniach poskytnutých výrobčami takýchto látok.
• Dbajte na údaje uvedené na obaloch spracúvaných materiálov a označenia nariadenia o nebezpečných látkach. V prípade potreby sa musia urobit' dodatočné ochranné opatrenia, predovšetkým sa musí nosit' vhodné oblečenie a masky.
• Počas procesu striekania, ako aj v pracovnom priestore, sa nesmie fajčit'. Nebezpečenstvo výbuchu! L'ahko horľavé sú aj výpary z farieb.
• Ohniská, otvorený plameň alebo stroje tvoriace iskry nesmú byť prítomné, resp. prevádzkované.
• Jedlá a nápoje neskladujte ani ne konzumujte v pracovnom priestore. Výpary z farieb sú zdraviu škodlivé.
• Pracovný priestor musí byť väčší ako 30 m³ a pri striekaní a sušení musí byť zaistená dostatočná výmena vzduchu.
• Nikdy nestriekajte proti vetru. Pri postrekovaní horľavých, resp. nebezpečných postrekovacích materiálov rešpektujte ustanovenia miestneho policajného orgánu.
• Pomocou PVC tlakovzdušnej hadice nespracúvajte médiá ako lakový benzín, butylalkohol a dichlórmetán. Tieto médiá poškodzujú tlakovzdušnú hadicu.
• Pracovná oblast musí byt' od kompresora oddelená tak, aby sa tento nedostal do priameho kontaktu s pracovným médiom.

Prevádzka tlakových nádob

• Používatel' tlakovej nádoby musí udržiavat' tlakovú nádobu v riadnom stave, správne ju používat', riadne kontrolovať, bezodkladne vykonávať potrebné údržbárske práce a opravy a podľa potreby prijať potrebné bezpečnostné opatrenia.
• Dozorný úrad môže v jednotlivých prípadoch nariadit potrebné kontrolné opatrenia.
• Tlaková nádoba sa nesmie prevádzkovat', ak vykazuje nedostatky, ktoré môžu viest' k ohrozeniu zamestnancov alebo tretích osôb.
• Pred každou prevádzkou skontrolujte, či tlaková ná-doba nejaví známky hrdze a poškodení. Kompresor sa nesmie prevádzkovat' s poškodenou alebo zhr-dzavenou tlakovou nádobou. V prípade zistenia po-škodení sa obrát'te na servisnú dielňu.

Bezpečnostné upozornenia si dobre uschovajte.

6. Technické údaje

Sietová prípojka 230 V/50 Hz

Výkon motora 2200 W
Prevádzkový režim S1
Otáčky kompresora 2850 min	-1
Objem tlakovej nádoby (v litroch) 100
Prevádzkový tlak cca 8 bar
Teor. nasávací výkon cca 412 l/min
Teor. odovzdávaný výkon cca 294 l/min
Stupeň ochrany krytom IPX2
Hmotnosť prístroja	cca 52 kg
Olej (15W 40)	cca 0,25 l
Max. nadmorská výška inštalácie (m.n.m.)	1000 m

Technické zmeny vyhradené!

Hodnoty emisie hluku boli stanovené v súlade s normou EN ISO 3744.

Noste ochranu sluchu.

Vplyv hluku môže spôsobit' stratu sluchu.

⚠ Varovanie: Hluk môže mať závažný vplyv na vaše zdravie. Ak hluk stroja presiahne 85 dB, noste, prosím, vhodnú ochranu sluchu.

7. Pred uvedením do prevádzky

• Pred pripojením sa presvedčte, či sa údaje na typovom štítku zhodujú s parametrami elektrickej siete.
• Pred prvým uvedením do prevádzky odmontujte prepravnú zátku (B) a naplňte skriňu kompresorového čerpadla olejom tak, ako je popísané v bode 8.4.
• Prístroj skontrolujte ohľadom poškodení spôsobených prepravou. Okamžite oznámte akékol'vek škody dopravnej spoločnosti, ktorá dodala kompresor.
• Kompresor musí byt'nainštalovaný v blízkosti spot-rebitel'a.
• Nepoužívajte dlhé vzduchové vedenia a dlhé privody (predlžovacie káble).
• Dbajte aj na suchý nasávací vzduch bez prachu.
• Neinštalujte kompresor vo vlhkom alebo mokrom priestore.
• Kompresor je možné prevádzkovat' len vo vhodných priestoroch (dobre vetraných, teplota okolia +5 °C až 40 °C). V priestore sa nesmú vyskytovat' prachy, kyseliny, pary, výbušné a horl'avé plyny.
• Kompresor je vhodný na použitie v suchých priestoroch. Použitie nie je povolené v oblastiach, kde sa pracuje s rozprašovanou vodou.
• Pred uvedením do prevádzky sa musí skontrolovať hladina oleja v kompresorovom čerpadle.
• Kompresor sa smie používať len krátky čas, v suchých okolitých podmienkach a v exteriéri.
• Kompresor musí byt' vždy suchý a nesmie sa po práci nechávat' vo vol'nom priestore.

8. Zloženie a obsluha

Pozor!

Prístroj pred uvedením do prevádzky bezpodmienečne kompletne zmontujte!

- Namontujte priložené kolesá (11) tak, ako je na obrázku.

8.2 Montáž opornej nohy (2x) (obr. 6)

- Namontujte priloženú opornú nohu (2x) tak, ako je na obrázku.

- Odstráňte prepravnú zátku (A) a pevne priskrutkujte vzduchový filter (14) na prístroj.

8.4 Výmena prepravného veka (B) (obr. 9, 10)

• Odstráňte prepravné veko (B) na otvore na plnenie oleja (18).
• Naplňte skriňu kompresorového čerpadla dodaným kompresorovým olejom a nasadťe priloženú uzavieraciu zátku oleja (15) do otvoru na plnenie oleja (18).

8.5 Siet'ová prípojka

• Kompresor je vybavený sietovým vedením s ochrannou vidlicou. Sietovú pripojku je možné pripojit' ku každej zásuvke s ochranných kontaktom 230 V \~ 50 Hz, ktorá je istená 16 A poistkou.
• Pred uvedením do prevádzky dbajte na to, aby sa sieťové napätie zhodovalo s prevádzkový napätím a výkonom stroja na štítku s údajmi.
• Dlhé prívody, ako aj predíženia, káblové bubny atd. spôsobujú pokles napätia a môžu zabrániť rozbehu motora.
• Pri nízkych teplotách pod +5 °C je rozbeh motora ohrozený t'ažkým chodom.

8.6 Zapínač/vypínač (obr. 2)

- Pre zapnutie kompresora sa zapínač/vypínač (16) potiahne nahor. Na vypnutie sa spínač zap/vyp za-tlačí nadol.

8.7 Nastavenie tlaku: (obr. 1, 3)

• Pomocou regulátora tlaku (5) sa na manometri (4) nastavuje tlak.
• Nastavený tlak sa dá odčítat' na rýchlospojke (3).
• Na manometri (6) sa odčita tlak v kotle.
• Tlak v kotle sa dá odčítať na rýchlospojke (7).

Tepelný ochranný spínač je zabudovaný do prístroja. Ak sa tepelný ochranný spínač spustí, postupujte nasledovne:

• Vytiahnite siet'ovú zástrčku.
- Počkajte cca dve až tri minúty.
- Opät' pripojte prístroj.
- Ak sa prístroj nespustí, zopakujte proces.
- Ak sa prístroj opät' nespustí, vypnite a opät' zapnite prístroj cez zapínač/vypínač (16).
- Ak ste vykonali všetky vyššie uvedené kroky a prístroj napriek tomu nefunguje, kontaktujte náš servis.

9. Elektrická prípojka

Nainštalovaný elektromotor je pripojený a pripravený na prevádzku. Pripojenie zodpovedá príslušným ustanoveniam VDE a DIN. Siet'ová prípojka na strane zákazníka, ako aj predlžovacie vedenie, musia zodpovedat' týmto predpisom.

Pri prácach s postrekovačmi a rozprašovacími prídavnými zariadeniami, ako aj pri dočasnom používaní vo vol'nom priestore, sa musí prístroj pripojit' len pomocou prúdového chrániča s vypinacím prúdom 30 mA.

Dôležité upozornenia

Poškodené elektrické prípojné vedenie

Na elektrických prípojných vedeniach často vznikajú škody na izolácii.

Príčinami môžu byt:

• Stlačené miesta, keď sa prípojné vedenia vedú cez okno alebo medzeru medzi dverami.
• Miesta zalomenia v dôsledku neodborného upevnenia alebo vedenia prípojného vedenia.
• Rozrezané miesta vzniknuté pri prejazde cez prípojné vedenie.
• Poškodenie izolácie pri vytrhnutí zo zásuvky v ste- ne.
• Trhliny v dôsledku starnutia izolácie.

Takéto poškodené elektrické prípojné vedenia sa nesmú používať a z dôvodu poškodenia izolácie sú životunebezpečné.

Elektrické prípojné vedenia pravidelne kontrolujte ohľadom poškodení. Dávajte pozor na to, aby pri kontrole prípojného vedenia nebolo vedenie pripojené k elektrickej sieti. Elektrické prípojné vedenia musia zodpovedat' príslušným ustanoveniam VDE a DIN. Používajte iba prípojné vedenia s označením „H05VV-F“.

Vytlacenie označenia typu na prípojnom kábli je predpis.

Motor na striedavý prúd:

• Siet'ové napätie musí predstavovat' 230 V\~.
• Predlžovacie vedenia do dĺžky 25 m musia vykazovat prierez 1,5 mm².

Prípojky a opravy elektrického vybavenia smie vykonávať iba kvalifikovaný elektrikár.

V prípade otázok uvedte nasledujúce údaje:

• druh prúdu motora,
• údaje z typového štítka stroja,
• údaje z typového štítka motora.

Pred všetkými čistiacimi a montážnymi prácami vytiahnite sieťovú zástrčku! Nebezpečenstvo úrazu elektrickým prúdom!

⚠ Pozor!

Počkajte, kým prístroj úplne nevychladne! Nebezpečenstvo popálenia!

⚠ Pozor!

Pred všetkými čistiacimi a údržbovými prácami musí byť prístroj bez tlaku! Nebezpečenstvo poranenia!

10.1 Čistenie

• Udržiavajte prístroj podľa možností bez prachu a nečistôt. Prístroj vydrhnite čistou handričkou alebo vyfúkajte stlačeným vzduchom pri nízkom tlaku.
• Prístroj odporúčame čistiť bezprostredne po každom použiti.
• Prístroj pravidelne čistite vlhkou handrou a malým množstvom mazľavého mydla. Nepoužívajte čistiace prostriedky ani rozpúšťadlá, mohli by poškodit’ plastové diely prístroja. Dbajte na to, aby sa do vnútra stroja nedostala žiadna voda.

- Hadica a striekacie nástroje sa pred čistením musia odpojit' od kompresora. Kompresor sa nesmie čistiť vodou, rozpúšťadlami alebo pod.

Na zaručenie dlhej životnosti tlakovej nádoby (8) je potrebné po každej prevádzke otvorit' vypúšt'aciu skrutku (10) a vypustit' kondenzovanú vodu.

Najskôr znížte tlak v kotle (pozri 10.7.1).

Vypúšťacia skrutka sa otvorí otočením proti smeru pohybu hodinových ručičiek (smer pohl’adu na skrutku zo spodnej strany kompresora), aby bolo možné úplne vypustit’ kondenzovanú vodu z tlakovej nádoby. Potom vypúšťaciu skrutku opät’ zatvorte (otočte v smere pohybu hodinových ručičiek). Pred každou prevádzkou skontrolujte, či tlaková nádoba nejaví známky hrdze a poškodení.

Kompresor sa nesmie prevádzkovať s poškodenou alebo zhrdzavenou tlakovou nádobou. V prípade zistenia poškodení sa obrátte na servisnú dielňu.

⚠ Pozor!

Kondenzovaná voda z tlakovej nádoby obsahuje zvyšky oleja. Kondenzovanú vodu zlikvidujte ekologicky v príslušnom zbernom mieste.

10.3 Poistný ventil (obr. 1, 3)

Poistný ventil (17) je nastavený na najvyšší prípustný tlak tlakovej nádoby. Nie je povolené prestavovať poistný ventil alebo poistku spojenia (17.2) medzi vypúšťa-cou maticou (17.1) a jej uzáverom (17.3).

Poistný ventil sa musí aktivovať každých 30 prevádzkových hodín min. 3-krát ročne, aby v prípade potreby fungoval. Otvorte perforovanú vypúšťaciu maticu (17.1) v protismere hodinových ručičiek a následne potiahnite ventilovú tyčku cez perforovanú vypúšťaciu maticu (17.1) ručne smerom von, aby ste otvorili výpust poistného ventilu. Cez ventil teraz počutel’ne uniká vzduch. Následne utiahnite vypúšťaciu maticu otočením v sme-re hodinových ručičiek.

10.4 Pravidelne kontrolujte hladinu oleja (obr. 11)

Kompresor postavte na rovnú plochu.

Hladina oleja sa musí nachádzat' medzi značkami MAX a MIN priezoru oleja (12).

Výmena oleja: Odporúčaný olej: SAE 15W 40 alebo s podobnými hodnotami.

Prvotná náplň sa musí vymenit' po 10 prevádzkových hodinách; potom vyprázdňujte olej každých 50 prevádzkových hodín a opät' naplňte.

10.5 Výmena oleja (obr. 1, 10, 11)

Vypnite motor a vytiahnite sieťovú zástrčku zo zásuvky. Odstráňte uzavieraciu zátku oleja (15). Po vypustení prípadného tlaku vzduchu môžete vyskrutkovat' vypúšťaciu skrutku oleja (12) na kompresorovom čerpadle (13).

Aby olej nevytekal nekontrolovane, použite malý plechový žliabok a zachytávajte olej priamo do nádoby. Ak olej nevytečie úplne, odporúčame vám mierne naklonit kompresor. Ak olej vytiekol, opät nasadte vypúšťaciu skrutku oleja (12).

Starý olej zlikvidujte v príslušnej zberni starého oleja.

Pre naplnenie správneho množstva oleja dbajte na to, aby bol kompresor na rovnom povrchu. Naplňte olej do otvoru na plnenie oleja (18), kým hladina oleja nedosiahne maximálne množstvo plnenia. To je označené červeným bodom na priezore oleja (12) (obr. 11). Ne-prekračujte maximálne plniace množstvo.

Preplnenie môže mat' za následok poškodenia prístroja. Opät' umiestnite uzavieraciu zátku oleja (15) do otvoru na plnenie oleja (18).

10.6 Čistenie sacieho filtra (obr. 3, 12, 13)

Sací filter zabraňuje nasatiu prachu a nečistôt. Tento filter je nutné vyčistiť minimálne každých 300 prevádzkových hodín. Upchatý sací filter výrazne znižuje výkon kompresora.

Vytiahnite následne kryt filtra (D). Teraz môžete vybrat' vzduchový filter (F).

Vzduchový filter, kryt filtra a teleso filtra opatrne vyklepte.

Tieto konštrukčné diely sa potom musia vyfúkat' stlačeným vzduchom (cca 3 bar) a opät' namontovať v opačnom poradí.

10.7 Skladovanie

⚠ Pozor!

Vytiahnite siet'ovú zástrčku, odvzdušnite prístroj a všetky pripojené pneumatické nástroje. Odstavte kompresor tak, aby ho nemohli uviest' do prevádzky neoprávnené osoby.

⚠ Pozor!

Skladujte kompresor len v suchom prostredí neprístupnom pre nepovolanych. Nesklápajte, skladujte len v stoji! Olej môže vytekat'!

10.7.1 Uvol'nenie pretlaku

Uvoľnite pretlak v kompresore vypnutím kompresora a uvoľnite ešte prítomný stlačený vzduch v tlakovej ná- dobe, napr. pomocou pneumatického nástroja v chode naprázdno alebo vyfukovacou pištolou.

10.8 Servisné informácie

Je potrebné dbať na to, že pri tomto výrobku podliehajú nasledujúce diely použitiu primeranému alebo prirodzenému opotrebovaniu, resp. nasledujúce diely sú potrebné ako spotrebné materiály.

Diely podliehajúce opotrebovaniu*: Vzduchový filter

* nie nevyhnutne obsiahnuté v rozsahu dodávky!

Náhradné diely a príslušenstvo získate v našom servisnom centre. Za týmto účelom naskenujte QR kód na titulnej strane.

11. Likvidácia a recyklácia

Upozornenia k baleniu

Baliace materiály sa dajú recyklovat'. Prosím, likvidujte balenia ekologicky.

Upozornenia k zákonu o elektrických a elektronic- kých zariadeniach (ElektroG)

Staré elektrické a elektronické zariadenia nepatria do domového odpadu, ale sa musia odviezt' na triedený zber, resp. likvidáciu!

• Staré batérie alebo akumulátory, ktoré nie sú pevne zabudované v starom prístroji, sa musia vybrat' bez porušenia! Ich likvidácia je regulovaná zákonom o batériách.
• Vlastníci alebo používatelia elektrických a elektronických zariadení sú zo zákona povinní ich po použití vrátit'.

• Koncový užívatel' je zodpovedný za vymazanie svojich osobných údajov na starom zariadení, ktoré má byt' zlikvidované!

• Symbol prečiarknutého odpadkového koša na kolieskach znamená, že staré elektrické a elektronické zariadenia sa nesmú likvidovat' s domovým odpadom.

• Elektrické a elektronické zariadenia je možné bezplatne odovzdat' na týchto miestach:

- Verejná likvidácia alebo zberné miesta (napr. obecné stavebné dvory).

- Predajné miesta elektronických zariadení (stacionárne a online), ak sú predajcovia povinní ich prevziat' spät' alebo ich dobrovol'ne ponúknut'.

- Až tri staré elektrické zariadenia jedného typu s maximálnou dížkou hrany 25 centimetrov môžete bezplatne odovzdat' bez toho, aby ste si najprv zakúpili nové zariadenie od výrobcu, alebo ich odovzdajte na inom autorizovanom zbernom mieste vo vašom okolí.

- Viac doplňujúcich podmienok spätného odberu výrobcov a distribútorov sa dozviete v príslušnom zákazníckom servise.

• V prípade dodania nového elektrického zariadenia výrobcom do domácnosti môže výrobca na požiadanie koncového užívateľa zabezpečit bezplatný odvoz starého elektrického zariadenia. Za týmto účelom kontaktujte zákaznícky servis výrobcu.
• Tieto vyhlásenia sa vzťahujú iba na zariadenia inštalované a predávané v krajinách Európskej únie a podliehajúce európskej smernici 2012/19/EÚ. V krajinách mimo Európskej únie môžu platit' odlišné ustanovenia pre likvidáciu starých elektrických a elektronických zariadení.

O možnostiach likvidácie opotrebovaného prístroja sa informujte na vašej samospráve alebo štátnej správe.

Palivá a oleje

• Pred likvidáciou prístroja sa musí palivová nádrž a nádoba na motorový olej vyprázdnit!
• Palivo a motorový olej nepatria do domového odpadu, ale musia sa zbierat', resp. likvidovat' oddelene!
• Prázdne olejové a palivové nádrže sa musia ekologicky zlikvidovat'.

12. Odstraňovanie porúch

Porucha Možná príčina Náprava
Kompresor nebeží.	Siet'ové napätie nie je prítomné.	Skontrolujte kábel, sieťovú zástrčku, poist-ku a zásuvku.
	Siet'ové napätie je príliš nízke.	Zabráňte príliš dlhým predlžovacím káblom. Použite predlžovací kábel s dostatočným prierezom jadra.
	Vonkajšia teplota je príliš nízka.	Neprevádzkujte pri vonkajšej teplote nižšej ako +5 °C.
	Motor sa prehrieva.	Nechajte vychladnút motor, prípadne odstráňte príčinu prehriatia.
Kompresor beží, ale nie je prítomný žiaden tlak.	Poistný ventil (17) je netesný. Vymeňte	poistný ventil (17).
	Tesnenia sú poškodené.	Skontrolujte tesnenia, poškodené tesnenia nechajte vymeniť v odbornej dielni.
	Vypúšťacia skrutka pre kondenzo-vanú vodu (10) je netesná.	Dotiahnite skrutku ručne. Skontrolujte tesnenie na skrutke, v príp. potreby vymeňte.
Kompresor beží, tlak sa zobrazí na manometri, ale nástroje nebežia.	Spoje hadíc sú netesné.	Skontrolujte, v príp. potreby vymeňte hadi-cu na stlačený vzduch.
	Rýchlospojka je netesná. Skontrolujte,	príp. vymeňte rýchlospojku.
	Na regulátore tlaku (5) je nastavený príliš nízky tlak.	Ďalej otáčajte tlakový regulátor.

Zrejmé vady musia byt' predstavené v priebehu 8 dni po obdržaní tovaru, ináč zákazník stratí všetky nároky týkajúce sa takejto vady. Ponúkame záruku na naše aparáty, ktoré sú správne používané počas zákonného termínu záruky tak, že bezplatne vymeníme každú čast' aparátu, ktorá sa v priebehu tohto času môže stat' dokázateľne nefunkčnou dôsledkom materiálnej či výrobnej vady. Na časti ktoré sami nevyrábame, poskytujeme záruku iba v rozsahu, v ktorom nám prísluší nárok na záručné plněnie k subdodávatel'ovi. Za trovy týkajúce sa inštalácie novej súčiastky je zodpovedný zákazník. Nárok na výmenu tovara, na zľavu a iné nároky na nahradenie škody sú vylúčené.

Szavatosság HU
