DW03101 - Τηλεμετρητής DEWALT - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Αποστασιόμετρο λέιζερ
Μάρκα	DeWALT
Μοντέλο	DW03101
Διαστάσεις (Υ x Β x Μ)	125,2 x 58 x 32,6 mm
Βάρος (με μπαταρίες)	154 g
Τροφοδοσία	2 μπαταρίες AAA (συνιστώνται αλκαλικές)
Αυτονομία μπαταριών	Έως 5000 μετρήσεις
Κλάση λέιζερ	Κλάση 2, 635 nm, < 1 mW
Εμβέλεια μέτρησης (πίνακας στόχου)	100 m
Τυπική εμβέλεια	80 m
Ανοχή μέτρησης (τυπική)	± 1,0 mm
Μικρότερη εμφανιζόμενη μονάδα	0,1 mm
Μέτρηση κλίσης	Ναι, έως 360° με ανοχή ±0,2°
Λειτουργίες μέτρησης	Απόσταση, Ελάχ/Μέγ, συνεχής, σήμανση, πρόσθεση/αφαίρεση, επιφάνεια, όγκος, τριγωνική, Πυθαγόρας (2/3 σημεία, μερικό ύψος), έξυπνη οριζόντια λειτουργία, πλευρική παρακολούθηση, οριζόντια ευθυγράμμιση
Μνήμη	20 τελευταίες ενδείξεις
Χρονοδιακόπτης	Ναι, ρυθμιζόμενος έως 60 δευτ.
Ηχητικό σήμα	Ναι (ενεργοποίηση/απενεργοποίηση)
Οπίσθιος φωτισμός οθόνης	Ναι
Βαθμός προστασίας	IP54 (προστασία από σκόνη και πιτσιλιές νερού)
Αυτόματη απενεργοποίηση	Λέιζερ μετά από 90 δευτ., συσκευή μετά από 180 δευτ.
Θερμοκρασία λειτουργίας	-10 °C έως +50 °C
Θερμοκρασία αποθήκευσης	-25 °C έως +70 °C
Πολυλειτουργικό τελικό εξάρτημα	Αυτόματη ανίχνευση, ρύθμιση σημείου μηδέν
Συντήρηση	Καθαρίστε με μαλακό, υγρό πανί· μη χρησιμοποιείτε διαλύτες
Εγγύηση	30 ημέρες ικανοποίηση ή επιστροφή χρημάτων, 1 έτος δωρεάν συντήρηση, 1 έτος πλήρης εγγύηση (Ευρώπη)· 3 έτη περιορισμένη εγγύηση (Βόρεια Αμερική)

Συχνές ερωτήσεις - DW03101 DEWALT

Πώς να ενεργοποιήσετε το αποστασιόμετρο DW03101;

Πατήστε το κουμπί Λειτουργία/Μέτρηση (DIST) για 2 δευτερόλεπτα για να ενεργοποιήσετε το λέιζερ συνεχώς. Η συσκευή απενεργοποιείται αυτόματα μετά από 180 δευτερόλεπτα αδράνειας.

Πώς να αλλάξετε τις μπαταρίες του Dewalt DW03101;

Ανοίξτε τη θήκη μπαταριών στο πίσω μέρος της συσκευής. Τοποθετήστε δύο μπαταρίες AAA τηρώντας την πολικότητα. Χρησιμοποιήστε αλκαλικές μπαταρίες για βέλτιστη απόδοση. Αντικαταστήστε τις μπαταρίες όταν το σύμβολο μπαταρίας αναβοσβήνει.

Τι να κάνετε αν εμφανιστεί κωδικός σφάλματος στην οθόνη;

Εάν το μήνυμα Σφάλμα παραμένει μετά από επαναφορά τροφοδοσίας, επικοινωνήστε με τον αντιπρόσωπο. Για τους κωδικούς InFo (π.χ. 156, 162, 252), πατήστε το κουμπί Clear και ακολουθήστε τις οδηγίες του εγχειριδίου (π.χ. αποφύγετε την εγκάρσια κλίση, επαναλάβετε τη βαθμονόμηση).

Πώς να μετρήσετε μια επιφάνεια με το DW03101;

Πατήστε δύο φορές το πλήκτρο Επιφάνεια/Όγκος. Μετρήστε το μήκος στοχεύοντας το πρώτο σημείο, στη συνέχεια το πλάτος στοχεύοντας το δεύτερο σημείο. Το αποτέλεσμα εμφανίζεται στην κύρια γραμμή. Πατήστε για 2 δευτερόλεπτα για να δείτε την περίμετρο.

Πώς να βαθμονομήσετε τον αισθητήρα κλίσης;

Τοποθετήστε τη συσκευή σε επίπεδη επιφάνεια. Ακολουθήστε τα βήματα του εγχειριδίου: μετρήστε στην αρχική θέση, περιστρέψτε τη συσκευή κατά 180° οριζόντια, αναποδογυρίστε την και στη συνέχεια περιστρέψτε ξανά κατά 180°. Απαιτούνται συνολικά 8 μετρήσεις για πλήρη βαθμονόμηση.

Ποια είναι η μέγιστη εμβέλεια του αποστασιόμετρου;

Η εμβέλεια φτάνει τα 100 m σε πίνακα στόχου και τα 80 m σε τυπικές συνθήκες. Σε δυσμενείς συνθήκες (έντονο φως, μη ανακλαστικός στόχος), η εμβέλεια μπορεί να μειωθεί στα 60 m.

Πώς να χρησιμοποιήσετε τη λειτουργία συνεχούς μέτρησης;

Πατήστε παρατεταμένα το κουμπί DIST για 2 δευτερόλεπτα. Η συσκευή πραγματοποιεί συνεχείς μετρήσεις. Οι ελάχιστες και μέγιστες τιμές εμφανίζονται. Πατήστε C για διακοπή.

Είναι το αποστασιόμετρο αδιάβροχο;

Η συσκευή διαθέτει βαθμό προστασίας IP54, που την προστατεύει από σκόνη και πιτσιλιές νερού. Μην τη βυθίζετε και καθαρίστε την με υγρό πανί.

Πώς να διαγράψετε τη μνήμη των 20 τελευταίων αποτελεσμάτων;

Στη λειτουργία μνήμης, πατήστε ταυτόχρονα και κρατήστε πατημένα τα κουμπιά Μονάδες και Πυθαγόρας για 2 δευτερόλεπτα. Η μνήμη διαγράφεται πλήρως.

Ποιες είναι οι προφυλάξεις ασφαλείας που πρέπει να τηρούνται;

Μην κοιτάτε ποτέ απευθείας τη δέσμη λέιζερ (κλάση 2). Αποφύγετε να στοχεύετε άτομα. Μη χρησιμοποιείτε οπτικά όργανα για να παρατηρήσετε τη δέσμη. Τηρείτε τις θερμοκρασίες λειτουργίας (-10 °C έως 50 °C) και μην τροποποιείτε τη συσκευή.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ DW03101 DEWALT

Πίνακας περιεχομένων

Ρύθμιση οργάνου 2

Εισαγωγή -2
Συνοπτική παρουσίαση - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 2
'Evõειξη -3
Τοποθέτηση μπαταριών- - - - - - - - - - - - - - - - - - - - - - - - - - - 3

Χειρισμός 4

Ενεργοποίηση/απενεργοποίηση - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 4
Εκκαθάριση 4
Κωδικοί μηνυμάτων----4
Ρύθμιση επιπέδου μέτρησης / τρίποδο ----4
Τελικό εξάρτημα πολλαπλών λειτουργιών ----5
Ρύθμιση μονάδας απόστασης----5
Ρύθμιση μονάδας κλίσης ----5
Χρονοδιακόπτης (αυτόματη ενεργοποίηση) - - - - - - - 5
Ενεργοποίηση/απενεργοποίηση Beep- - - - - - - - - - - - - - - - - - 6
Ενεργοποίηση/απενεργοποίηση φωτισμού - - - - - - - 6

Λειτουργίες μέτρησης……7

Μέτρηση μεμονωμένης απόστασης----7
Μέτρηση μόνιμης /ελάχιστης-μέγιστης απόστασης ---7
Πρόσθεση / Αφαίρεση ----7
Εμβαδόν- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 8
Όγκος- - - - - - - - - - - - - - - - - - - - - - - - - 9
Εμβαδόν τριγώνου - - - - - - - - - - - - - - - - - - - - - - - 10
Πυθαγόρας (2 σημεία) - - - - - - - - - - - - - - - - - - - - 11
Πυθαγόρας (3 σημεία) - - - - - - - - - - - - - - - - - - - - - 11
Πυθαγόρας (μερικό ύψος) - - - - - - - - - - - - - - - - - - - 12
Χάραξη- - - - - - - - - - - - - - - - - - - - - - - - - - - 13
'Εξυπνη οριζόντια λειτουργία ----13
Ανίχνευση ύψους- - - - - - - - - - - - - - - - - - - - - - - - - - 14
Οριζοντίωση 14
Μνήμη (20 τελευταίες ενδείξεις) ----15

Διαγραφή μνήμης----15

Βαθμονόμηση 16

Βαθμονόμηση αισθητήρα κλίσης (Βαθμονόμηση κλίσης)----16

Τεχνικά χαρακτηριστικά----17

Κωδικοί μηνυμάτων----18

Φροντίδα-18

Εγγύηση 18

Οδηγίες ασφαλείας----18

Τομείς ευθύνης ----18
Επιτρεπόμενη χρήση - - - - - - - - - - - - - - - - - - - - - - - - - - - 19
Μη επιτρεπόμενη χρήση- - - - - - - - - - - - - - - - - - - - - - - - - - - - - 19
Κίνδυνοι κατά τη χρήση - - - - - - - - - - - - - - - - - - - - 19
Περιορισμοί χρήσης - - - - - - - - - - - - - - - - - - - - - - - - - - 19
Απόρριψη - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 19
Ηλεκτρομαγνητική συμβατότητα (ΗΜΣ) - - - - - - - - 19
Κατηγορία λέιζερ - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 20

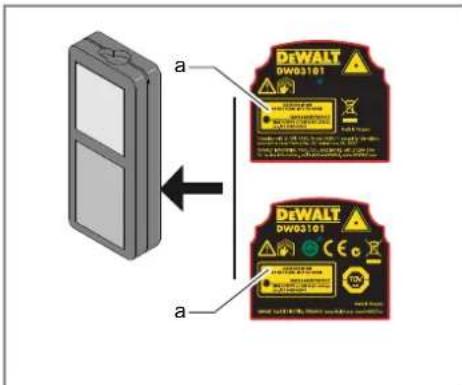

Πινακίδες -20

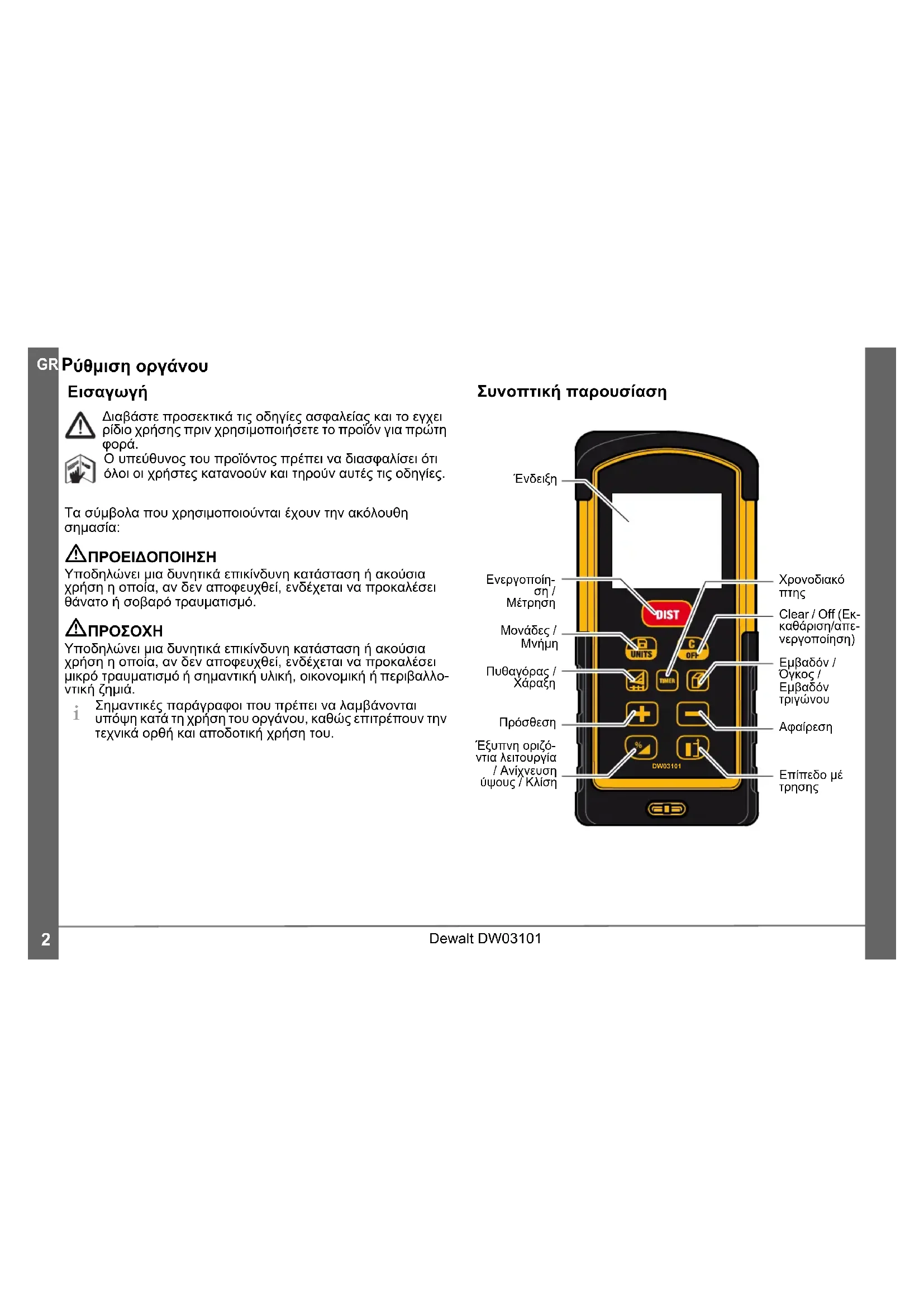

Ρύθμιση οργάνου

Εισαγωγή

Διαβάστε προσεκτικά τις οδηγίες ασφαλείας και το εγχει ρίδιο χρήσης πριν χρησιμοποιήσετε το προϊόν για πρώτη φορά.

Ο υπεύθυνος του προϊόντος πρέπει να διασφαλίσει ότι όλοι οι χρήστες κατανοούν και τηρούν αυτές τις οδηγίες.

Τα σύμβολα που χρησιμοποιούνται έχουν την ακόλουθη σημασία:

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Υποδηλώνει μια δυνητικά επικίνδυνη κατάσταση ή ακούσια χρήση η οποία, αν δεν αποφευχθεί, ενδέχεται να προκαλέσει θάνατο ή σοβαρό τραυματισμό.

ΠΡΟΣΟΧΗ

Υποδηλώνει μια δυνητικά επικίνδυνη κατάσταση ή ακούσια χρήση η οποία, αν δεν αποφευχθεί, ενδέχεται να προκαλέσει μικρό τραυματισμό ή σημαντική υλική, οικονομική ή περιβαλλοντική ζημιά.

i Σημαντικές παράγραφοι που πρέπει να λαμβάνονται υπόψη κατά τη χρήση του οργάνου, καθώς επιτρέπουν την τεχνικά ορθή και αποδοτική χρήση του.

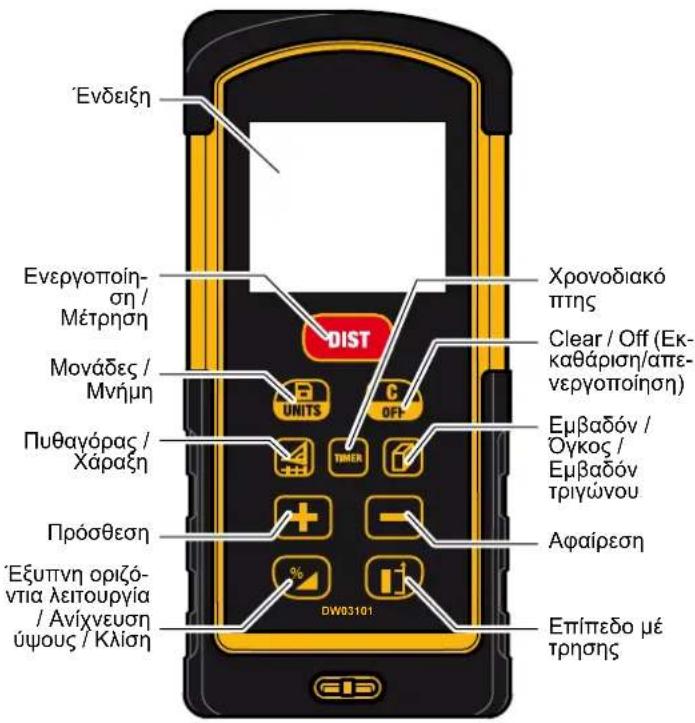

Συνοπτική παρουσίαση

Ρύθμιση οργάνου

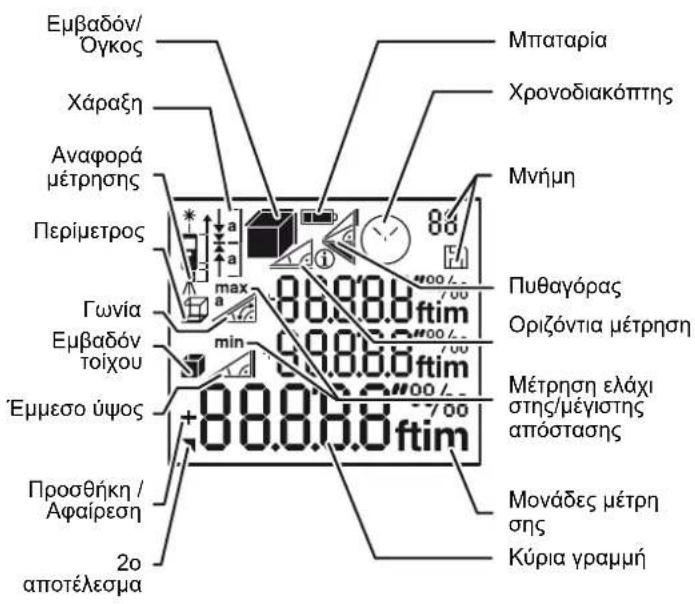

'Evδειξη

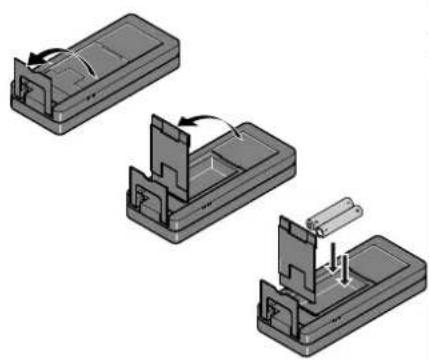

Τοποθέτηση μπαταριών

Για να διασφαλι στεί η αξιόπιστη χρήση, μη χρησιμοποιείτε μπαταρί ες ψευδαργύρουάνθρακα. Αλλάζετε τις μπα ταρίες όταν το σύμβολο αναβοσβήνει.

Χειρισμός

Ενεργοποίηση/απενεργοποίηση

2 δευτ.

Η συσκευή απε- νεργοποιείται.

i

Πατήστε το κουμπί ΟΝ επί 2 δευτ. για να αρχίσει η συνεχής λειτουργία του λέιζερ. Εάν δεν πατήσετε κάποιο πλήκτρο επί 180 δευτ., η συσκευή απενεργοποιείται αυτόματα.

Εκκαθάριση

Αναίρεση τελευταί- ας ενέργειας.

1x

'Εξοδος από την τρέχουσα λειτουρ- γία, μετάβαση στο προεπιλεγμένη πρόγραμμα λει- τουργίας.

Κωδικοί μηνυμάτων

Εάν εμφανιστεί το εικονίδιο πληροφοριών μαζί με έναν αριθμό, ανατρέξτε στις οδηγίες στην ενότητα "Κωδικοί μηνυμάτων". Παράδειγμα:

Ρύθμιση επιπέδου μέτρησης / τρίποδο

Η απόσταση μετράται από το μπροστινό άκρο της συσκευής.

2

Η απόσταση μετράται μόνιμα από το σπείρω μα του τριπόδου.

Η απόσταση μετράται από το πίσω άκρο της συσκευής (στάνταρ ρύθμιση).

Χειρισμός

Τελικό εξάρτημα πολλαπλών λειτουργιών

Η προσανατολι- σμός του τελί- κού εξαρτήματος ανιχνεύεται αυ- τόματα και το μηδενικό ση- μείο ρυθμίζεται ανάλογα.

Ρύθμιση μονάδας απόστασης Ρύθμιση μονάδας κλίσης

2 δευτ.

Εναλλαγή μεταξύ των παρακάτω μονάδων:

0.000 m	0.00 ft
0.0000 m	0'00" 1/32
0.00 m	0.00 in
	0 in 1/32

2 δευτ. ταυτόχρο- να

Εναλλαγή μεταξύ των παρακάτω μονάδων:

180°

0.0%

Χρονοδιακόπτης (αυτόματη ενεργοποίηση)

2

Ρυθμίστε την καθυ στέρηση της αυτό ματης ενεργοποίησης (μέγ. 60 δευτ., στάνταρ ρύθμιση 5 δευτ.)

i

Μόλις αφήσετε το πλήκτρο με το λέίζερ ενεργοποιημένο, εμφανίζονται σε αντίστροφη μέτρηση τα δευτερόλεπτα που απομένουν μέχρι τη μέτρηση. Η καθυστέρηση έκδοσης συνιστάται για την ακριβή στόχευση π.χ. σε μεγάλες αποστάσεις. Αποτρέπει τους κραδασμούς της συσκευής όταν πατάτε το πλήκτρο μέτρησης.

Χειρισμός

Ενεργοποίηση/απενεργοποίηση Beep

2 δευτ. ταυτόχρονα

Ενεργοποίηση/απενεργοποίηση φωτισμού

2 δευτ. ταυτόχρονα

Λειτουργίες μέτρησης

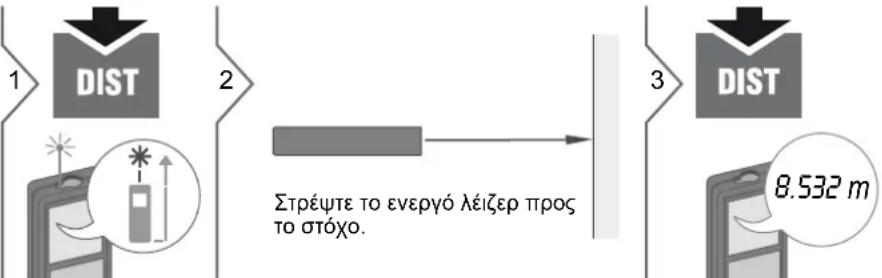

Μέτρηση μεμονωμένης απόστασης

i

Επιφάνειες στόχοι: Μπορεί να παρατηρηθούν σφάλματα μέτρησης όταν πραγματοποιείτε μέτρηση σε άχρωμα υγρά, γυαλί, φελιζόλ ή ημιδιαπερατές επιφάνειες ή όταν το λείζερ είναι στραμμένο με πολύ γυαλιστερές επιφάνειες. Σε σκούρες επιφάνειες, ο χρόνος μέτρησης αυξάνεται.

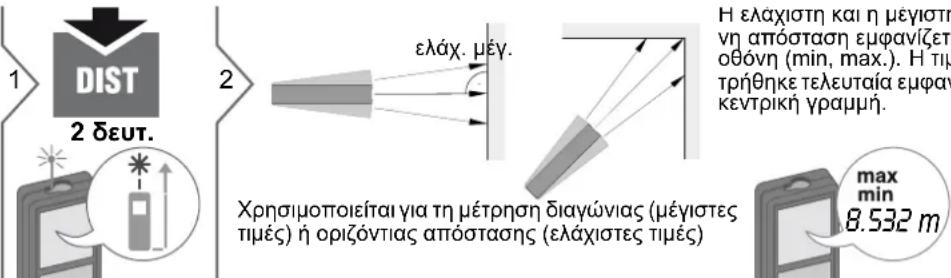

Μέτρηση μόνιμης /ελάχιστης-μέγιστης απόστασης

Η ελάχιστη και η μέγιστη μετρούμε νη απόσταση εμφανίζεται στην οθόνη (min, max.). Η τιμή που μετρήθηκε τελευταία εμφανίζεται στην κεντρική γραμμή.

Διακόπτει τη μέτρηση μόνιμης /ελάχιστης-μέγιστης απόστασης.

Πρόσθεση / Αφαίρεση

Το αποτέλεσμα εμφανίζεται στην κεντρική γραμμή και η μετρηθείσα τιμή εμφανίζεται από πάνω. Μπορείτε να επαναλάβετε αυτή τη διαδικασία όπως επιθυμείτε. Μπορείτε να χρησιμοποιήσετε την ίδια διαδικασία για να προσθέσετε ή να αφαιρέσετε εμβαδά ή όγκους.

Dewalt DW03101

19.823 m

Περίμετρος

24.352 m²

Εμβαδόν

Λειτουργίες μέτρησης

Όγκος

Λειτουργίες μέτρησης

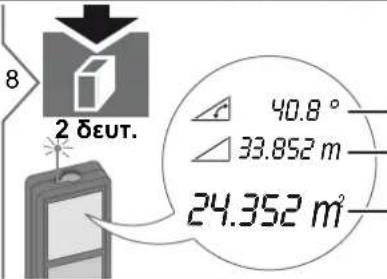

Εμβαδόν τριγώνου

Στρέψτε το λέιζερ προς το πρώτο σημείο στοχευσης.

Στρέψτε το λέιζερ προς το δεύτερο σημείο στόχευσης.

Η γωνία συμπεριλαμβάνεται στις πρώτες δύο μετρήσεις

Περίμετρος

Εμβαδόν τριγώνου

Λειτουργίες μέτρησης

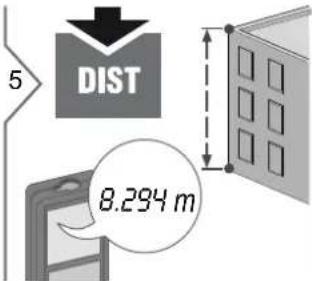

Πυθαγόρας (2 σημεία)

To αποτέλεσμα εμ φανίζεται στην κε ντρική γραμμή και η μετρηθείσα τιμή εμ φανίζεται από πάνω. Πατώντας το πλήκτρο μέτρησης επί 2 δευτ. στη λειτουργία ενεργοποιείται αυτόματα η μέτρηση Ελάχιστης ή η Μέγιστης απόστασης.

Πυθαγόρας (3 σημεία)

To αποτέλεσμα εμφανίζεται στην κεντρική γραμμή και η μετρηθείσα τιμή εμφανίζεται από πάνω. Πατώντας το πλήκτρο μέτρησης επί 2 δευτ. στη λειτουργία ενεργοποιείται αυτόματα η μέτρηση Ελάχιστης ή η Μέγιστης απόστασης.

Dewalt DW03101

Λειτουργίες μέτρησης Πυθαγόρας (μερικό ύψος)

Το αποτέλεσμα εμφανίζεται στην κεντρική γραμμή και η μετρηθείσα πιμή εμφανίζεται από πάνω. Πατώντας το πλήκτρο μέτρησης επί 2 δευτ. στη λειτουργία ενεργοποιείται αυτόματα η μέτρηση Ελάχιστης ή η Μέγιστης απόστασης.

Λειτουργίες μέτρησης

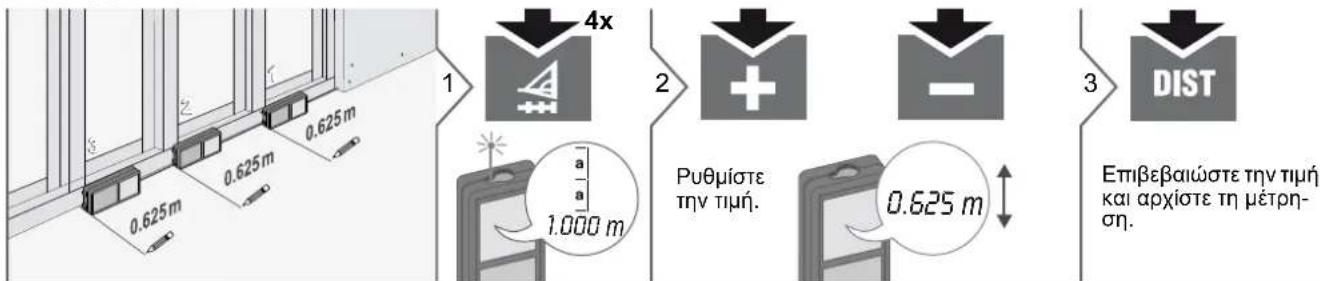

Χάραξη

Μετακινήστε αργά τη συσκευή κατά μήκος της γραμμής χάραξης. Η απόσταση έως το επόμενο σημείο χάραξης εμφανίζεται στην οθόνη.

Λείπει η ένδειξη 0.240 m δίπλα στην απόσταση 0.625 m.

i

Όταν πλησιάζετε στο σημείο χάραξης σε απόσταση μικρότερη του 0,1 m, από το όργανο αρχίζει να ακούγεται ένα μπίπτ. Μπορείτε να διακόψετε τη λειτουργία πατώντας το κουμπί CLEAR/OFF.

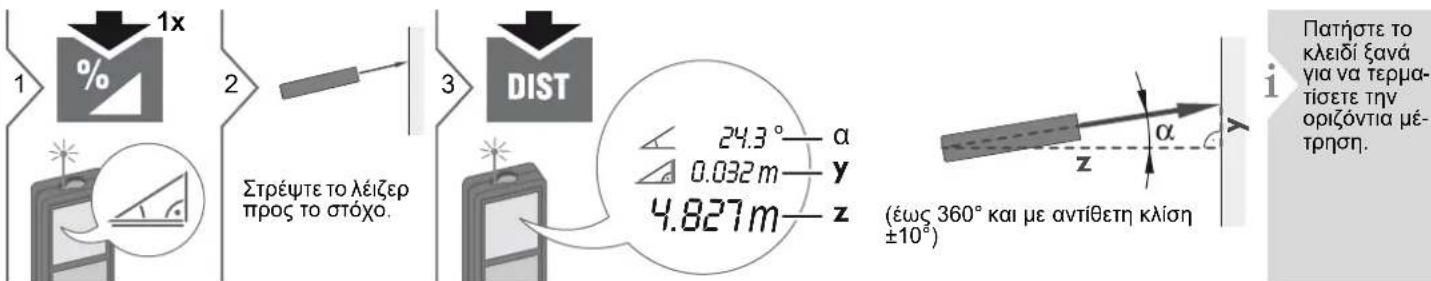

'Εξυπνη οριζόντια λειτουργία

Dewalt DW03101

Λειτουργίες μέτρησης

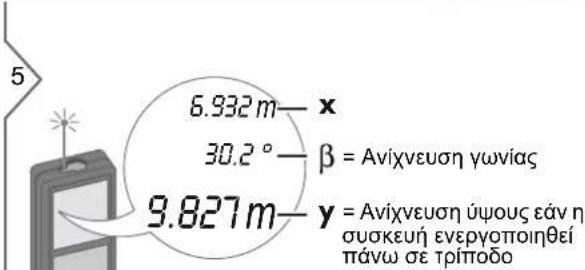

Ανίχνευση ύψους

Αυτή η λειτουργία εμφανίζει συνεχώς το ύψος ανίχνευσης εάν η συσκευή ενεργοποιηθεί πάνω σε τρί ποδο. Δεν απαιτείται 2η μέτρηση απόστασης διότι μόνο η γωνία μετράται αυτόματα.

Στρέψτε το λέιζερ στα επάνω σημείο και η ανίχνευση γωνί ας/ύψους αρχίζει αυτόματα.

που ανιχνευτη κε είναι στις 90° σε σχέση με το 1ο στοχευμένο σημείο "x".

Σταματά την ανίχνευση ύψους και εμφανίζει την τελευταία μέτρηση.

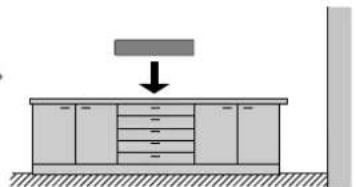

Οριζοντίωση

Αυτή η λειτουργία εμφανίζει διαρκώς την κλίση της συσκευής. Από κλίση ±5°, η συσκευή αρχίζει να εκμπέμπει σε τακτά διαστήματα έναν ήχο μπιπ. Όσο πλησιάσει στις 0° τόσο αυξάνεται η συχνότητα των μπιπ. Εάν φθάσει σε κλίση ±0.3°, η συσκευή εκπέμπει ένα συνεχόμενο μπιπ.

2

Τοποθετήστε τη συσκευή στο αντικείμε νο που θέλετε να οριζοντιώσετε.

Εμφανίζεται η κλίση (εύρος ±180°).

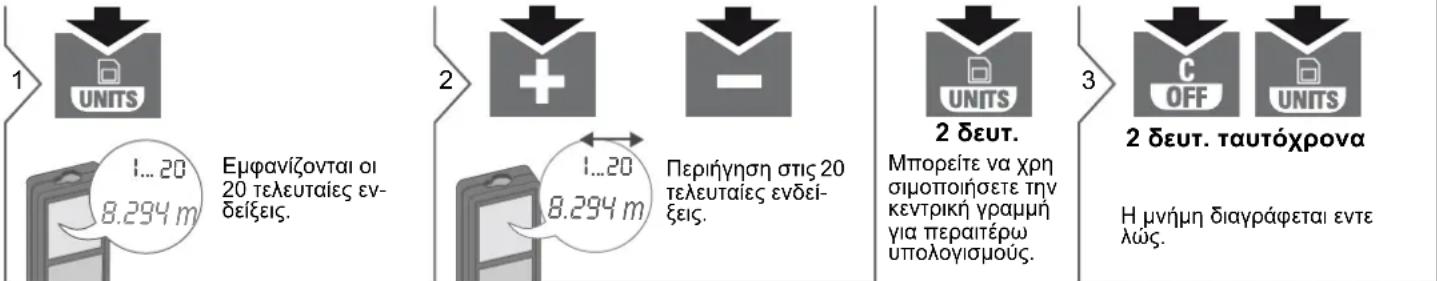

Λειτουργίες μέτρησης Μνήμη (20 τελευταίες ενδείξεις)

Διαγραφή μνήμης

Η μνήμη διαγράφεται εντε λώς.

Βαθμονόμηση

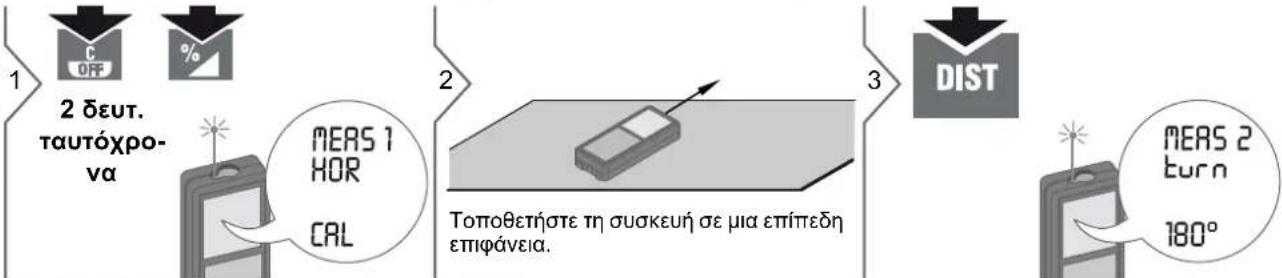

Βαθμονόμηση αισθητήρα κλίσης (Βαθμονόμηση κλίσης)

4

Περιστρέψτε τη συσκευή οριζόντια κατά 180° και τοποθετήστε την ξανά σε μια απόλυτα επίπεδη επιφάνεια.
5

6

Γυρίστε τη συσκευή ανάποδα και τοποθετήστε την ξανά σε μια απόλυτα επίπεδη επιφάνεια.

7

Περιστρέψτε τη συσκευή οριζόντια κατά 180° και τοποθετήστε την ξανά σε μια απόλυτα επίπεδη επιφάνεια.
9

i
Μετά από 2 δευτ. η συσκευή επιστρέφει στην κανο νική λει τουργία.

Τεχνικά χαρακτηριστικά

Μέτρηση απόστασης
Τυπική ανοχή μέτρησης*	± 1.0 mm / 0.04 in ***
Μέγιστη ανοχή μέτρησης**	± 2.0 mm / 0.08 in ***
Εμβέλεια πλάκας στόχευσης	100 m / 330 ft
Τυπική εμβέλεια*	80 m / 262 ft
Εμβέλεια σε μη ευνοϊκές συνθήκες ****	60 m / 197 ft
Μικρότερη τιμή που εμφανί ζεται	0.1 mm / 1/32 in
Ό κουκκίδας λέιζερ σε αποστάσεις	6 /30 / 60 mm(10 / 50 / 100 m)
Μέτρηση κλίσης
Ανοχή μέτρησης έως την ακτίνα λέιζερ****	± 0.2°
Ανοχή μέτρησης έως το κέλυφος****	± 0.2°
Εμβέλεια* 360°
Γενικά
Κατηγορία λέιζερ 2
Τύπος λέιζερ	635 nm, < 1 mW
Εκτροπή ακτίνας	0.16 x 0.6 mrad
Διάρκεια παλμού 0.2 x 10	-9s - 0.8 x 10-9s
Κατηγορία προστασίας	IP54 (προστασία από σκόνη και πιτσίλισμα νερού)
Αυτόματη απενεργοποίηση λέιζερ	μετά από 90 δευτ.
Αυτόματη απενεργοποίηση λέιζερ	μετά από 180 δευτ.
Διάρκεια μπαταρίας (2 x AAA)	έως 5000 μετρήσεις
Διάσταση (Υ x Β x Π)	125.2 x 58 x 32.6 mm4.9 x 2.3 x 1.3 in
Βάρος (με μπαταρίες)	154 g / 5.43 oz
Εύρος θερμοκρασιών:- Αποθήκευση- Λειτουργία	-25 έως 70 °C-13 έως 158 °F-10 έως 50 °C14 έως 122 °F

* ισχύει για 100 % ανακλαστικότητα στόχου (λευκός βαμμένος τοίχος), χαμηλό φωτισμό φόντου, 25 °C ** ισχύει για 10 έως 500 % ανακλαστικότητα στόχου, υψηλό φωτισμό φόντου, - 10 °C έως + 50 °C *** Ισχύουν ανοχές από 0,05 m έως 10 m με επίτεδο εμπιστοσύνης 95%. Η μέγιστη ανοχή μπορεί να μειωθεί στο 0.1 mm/m μεταξύ 10 m και 30 m και στο 0.2 mm/m για αποστάσεις πάνω από 30 m **** ισχύει για 100 % ανακλαστικότητα στόχου, φωτισμό φόντου περίπου 30'000 lux ***** μετά τη βαθμονόμηση του χρήστη. Πρόσθετη απόκλιση σχετική με γωνία +/- 0,01° για κάθε μοίρα έως +/-45° σε κάθε τεταρτημόριο. Ισχύει για θερμοκρασία δωματίου Σε ολόκληρο το εύρος τιμών θερμοκρασίας, η μέγιστη απόκλιση αυξάνεται κατά +/- 0,1°.

Για ακριβή έμμεσα αποτελέσματα, συνιστάται να χρησιμοποιείτε τρίποδο. Για ακριβείς μετρήσεις κλίσης, η αντίθετη κλίση πρέπει να αποφεύγεται.

Λειτουργίες
Μέτρηση απόστασης vai
Μέτρηση ελάχιστης/μέγιστης απόστασης	vai
Μόνιμη μέτρηση vai
Χάραξη vai
Πρόσθεση/Αφαίρεση vai
Εμβαδόν	vai
Όγκος	vai
Πυθαγόρας	2 σημείων, 3 σημείων, μερικό ύψος
Έξυπνη οριζόντια λειτουργία / Έμμεσο ύψος	vai
Ανίχνευση ύψους	vai
Οριζοντίωση	vai
Μνήμη	20 ενδείξεις
Βεερ	vai
Φωτιζόμενη οθόνη	vai
Τελικό εξάρτημα πολλαπλών λειτουργιών	vai

Κωδικοί μηνυμάτων

Εάν το μήνυμα Error (Σφάλμα) δεν εξαφανιστεί μετά από επανειλημμένες ενεργοποιήσεις της συσκευής, απευθυνθείτε στον αντιπρόσωπο.

Εάν εμφανιστεί το μήνυμα InFo μαζί με έναν αριθμό, πατήστε το κουμπί Clear και ακολουθήστε τις παρακάτω οδηγίες:

Αρ. Αιτία Διόρθωση

156 Εγκάρσια κλίσημεγαλύτερη από 10^	Κρατήστε το όργανο χωρίς να σχηματίζει εγκάρσια κλίση.
162 Σφάλμα βαθμο νόμησης	Βεβαιωθείτε ότι η συσκευήβρίσκεται σε μια απολύτως οριζόντια και επίπεδη επιφά-νεια. Επαναλάβετε τη διαδι-κασία βαθμονόμησης. Εάν το σφάλμα επαναλαβάνεται, ατευθυνθείτε στον αντιπρό-σωπο της περιοχής σας.
204 Σφάλμα υπολο γισμού	Πραγματοποιήστε τη μέτρηση ξανά.
252 Θερμοκρασία πολύ υψηλή.	Αφήστε τη συσκευή να κρυώσει.
253 Θερμοκρασία πολύ χαμηλή	Ζεστάνετε τη συσκευή.
255 Σήμα λήψης πολύ ασθενές, ο χρόνος μέτρησης πολύ μεγάλος	Αλλάξτε την επιφάνεια στόχευσης (π.χ. λευκό χαρτί).
256 Σήμα λήψης πολύ υψηλό	Αλλάξτε την επιφάνεια στόχευσης (π.χ. λευκό χαρτί).
257 Πολύ έντονο φως στο φόντο	Η επιφάνεια στόχευσης πρέπει να είναι πιο σκοτεινή.
258 Η μέτρηση βρίσκεται εκτός εμβέλειας	Διορθώστε την εμβέλεια.
260 Η ακτίνα λέίζερ διακόπτεται	Επαναλάβετε τη μέτρηση.

Φροντίδα

• Καθαρίστε τη συσκευή με ένα υγρό, μαλακό πανί.
  • Ποτέ μη βυθίζετε τη συσκευή στο νερό.
• Ποτέ μη χρησιμοποιείτε καθαριστικούς παράγοντες ή διαλυτικά.

Εγγύηση

Ευρώπη:

• Εγγύηση επιστροφής σε περίπτωση μη
  ικανοποίησης εντός 30 ημερών
  • Δωρεάν σέρβις για ένα έτος
  • Πλήρης εγγύηση ενός έτους
  Μπορείτε να βρείτε λεπτομερείς πληροφο ρίες στο Διαδίκτυο στη διεύθυνση www.2helpU.com.

Βόρεια Αμερική:

• 3ετής περιορισμένη εγγύηση
• Δωρεάν σέρβις για ένα έτος
- Εγγύηση επιστροφής χρημάτων 90 ημερών

Μπορείτε να βρείτε λεπτομερείς πληροφο ρίες στο Διαδίκτυο στη διεύθυνση www.dewalt.com.

Οδηγίες ασφαλείας

Ο υπεύθυνος του οργάνου πρέπει να διασφαλίσει ότι όλοι οι χρήστες κατανοούν και τηρούν αυτές τις οδηγίες.

Τομείς ευθύνης

Τομέας ευθύνης του κατασκευαστή του γνήσιου εξοπλισμού:

Ευρώπη:

DEWALT

Για σέρβις, καλέστε 1-800-4-DEWALT.

www.dewalt.com

Η παραπάνω εταιρεία είναι υπεύθυνη για την παράδοση του προϊόντος, μαζί με το εγχειρίδιο χρήσης, σε άριστη ως προς την ασφάλεια κατάσταση. Η παραπάνω εταιρεία δεν ευθύνεται για τα αξεσουάρ τρίτων κατασκευαστών.

Τομέας ευθύνης του κατόχου:

• Να κατανοήσει τις οδηγίες ασφαλείας στο προϊόν και τις οδηγίες στο εγχειρίδιο χρήσης.
• Να εξοικειωθεί με τους τοπικούς κανονι σμούς ασφάλειας περί πρόληψης ατυχημάτων.
• Να αποτρέπει πάντοτε την πρόσβαση στο προϊόν από μη εξουσιοδοτημένο προσωπικό.

Οδηγίες ασφαλείας

Επιτρεπόμενη χρήση

•Μέτρηση αποστάσεων

•Μέτρηση κλίσης

Μη επιτρεπόμενη χρήση

• Χρήση του προϊόντος χωρίς οδηγίες
  • Χρήση εκτός των αναφερόμενων ορίων

- Απενεργοποίηση των συστημάτων ασφάλειας και αφαίρεση των επεξηγη ματικών και προείδοποιητικών πινα κίδων

- Άνοιγμα του εξοπλισμού με εργαλεία (κατσαβίδια, κ.λπ.)

- Πραγματοποίηση τροποποιήσεων ή μετατροπών του προϊόντος

- Χρήση αξεσουάρ από άλλους κατασκευ αστές χωρίς ρητή έγκριση

- Σκόπιμη θάμβωση τρίτων, ακόμη και στο σκοτάδι

- Ανεπαρκής ασφάλιση του χώρου μετρή σεων (π.χ. κατά τις μετρήσεις σε δρόμους, εργοτάξια, κ.λπ.)

- Συνειδητός ή απερίσκεπτος χειρισμός πάνω σε ικριώματα, σε σκάλες, κατά τη μέτρηση κοντά σε μηχανήματα που λειτουργούν ή σε ανοικτά εξαρτήματα μηχανημάτων ή εγκαταστάσεων που δεν προστατεύονται.

- Άμεση στόχευση στον ήλιο

Κίνδυνοι κατά τη χρήση

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Προσέχετε για τυχόν εσφαλμένες μετρή σεις εάν το όργανο είναι ελαττωματικό ή εάν έχει πέσει κάτω ή εάν έχει τύχει πλημ μελούς χρήσης ή εάν έχει τροποποιηθεί. Ανά διαστήματα πραγματοποιείτε δοκιμα στικές μετρήσεις.

Ιδίως μετά από ακατάλληλη χρήση του οργάνου, και πριν, στη διάρκεια και μετά από σημαντικές μετρήσεις.

⚠️ ΠΡΟΣΟΧΗ

Ποτέ μην επιχειρήσετε να επισκευάσετε το προϊόν εσείς οι ίδιοι. Σε περίπτωση ζημιάς, απευθυνθείτε στον τοπικό αντιπρόσωπο.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Τυχόν αλλαγές ή τροποποιήσεις που δεν είναι ρητά εγκεκριμένες μπορεί να αφαιρέσουν από το χρήστη τη δυνατότητα να χρησιμοποιηθεί τον εξοπλισμό.

Περιορισμοί χρήσης

i Βλ. ενότητα "Τεχνικά χαρακτηριστικά".

Η συσκευή έχει σχεδιαστεί για χρήση σε περιοχές μόνιμα κατοικήσιμες από ανθρώπους. Μη χρησιμοποιείτε το προϊόν σε περιβάλλον που ενέχει κίνδυνο έκρηξης ή σε επικίνδυνο περιβάλλον.

Απόρριψη

⚠️ ΠΡΟΣΟΧΗ

Οι άδειες μπαταρίες δεν πρέπει να απορ ρίπτονται μαζί με τα οικιακά απορρίμματα. Φροντίστε το περιβάλλον και μεταφέρετέ τις σε σημεία αποκομιδής σύμφωνα με τους εθνικές ή τοπικές κανονισμούς. Το προϊόν δεν πρέπει να απορρίπτεται μαζί με τα οικιακά απορρίμματα.

Φροντίστε για την κατάλληλη απόρριψη του προϊόντος σύμφωνα με τις εθνικές διατάξεις που ισχύουν στη χώρα σας.

Τηρείτε τις εθνικές διατάξεις διάθεσης απορριμμάτων.

Πληροφορίες για την επεξεργασία του προϊόντος και τη διαχείριση αποβλήτων μπορείτε να κατεβάσετε από την ιστοσε λίδα μας.

Ηλεκτρομαγνητική συμβατότητα (ΗΜΣ)

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η συσκευή πληροί τις πλέον αυστηρές απαιτήσεις των σχετικών προτύπων και διατάξεων.

Ωστόσο, η πιθανότητα να προκαλέσει παρεμβολές σε άλλες συσκευές δεν μπορεί να αποκλειστεί εντελώς.

Οδηγίες ασφαλείας

Κατηγορία λέιζερ

Η συσκευή δημιουργεί ορατές ακτίνες λέιζερ, που εκπέμπονται από το όργανο. Πρόκειται για προϊόν κατηγορίας λέιζερ 2 σύμφωνα με:

- IEC60825-1 : 2007 "Ασφάλεια ακτινοβο- λίας προϊόντων λέιζερ"

Προϊόντα λέιζερ κατηγορίας 2:

Μην κοιτάζετε κατευθείαν την ακτίνα λέιζερ και μην τη στρέφετε χωρίς λόγο προς άλλα άτομα. Συνήθως τα μάτια προστατεύονται όταν το πρόσωπο στρέφεται αυτόματα προς την αντίθετη κατεύθυνση ή με το ανοιγοκλείσιμο των ματιών.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Εάν κοιτάξετε κατευθείαν στην ακτίνα λέιζερ με οπτικά βοηθήματα (π.χ. κιάλια, τηλεσκόπιο) μπορεί να αποβεί επικίνδυνο.

ΠΡΟΣΟΧΗ

Εάν κοιτάξετε στην ακτίνα λέιζερ, αυτό μπορεί να είναι επικίνδυνο για τα μάτια.

Πινακίδες

Κολλήστε την αυτοκόλλητη ετικέτα λέιζερ (α) με την εθνική σας γλώσσα.

İçindekiler

Cihazın Kurulumu 2

Giriş - 2

Genel bakış -2

Ekran 3
