Producttype	Lasermeter
Merk	DeWALT
Model	DW03101
Afmetingen (H x B x D)	125,2 x 58 x 32,6 mm
Gewicht (met batterijen)	154 g
Voeding	2 AAA-batterijen (alkaline aanbevolen)
Batterijduur	Tot 5000 metingen
Laserklasse	Klasse 2, 635 nm, < 1 mW
Meetbereik (doelplaat)	100 m
Typisch bereik	80 m
Meettolerantie (typisch)	± 1,0 mm
Kleinste weergegeven eenheid	0,1 mm
Hellingsmeting	Ja, tot 360° met tolerantie ±0,2°
Meetfuncties	Afstand, Min/Max, continu, uitzetten, optellen/aftrekken, oppervlakte, volume, driehoeksmeting, Pythagoras (2/3 punten, gedeeltelijke hoogte), intelligente horizontale modus, laterale tracking, horizontale uitlijning
Geheugen	Laatste 20 weergaven
Vertraging	Ja, instelbaar tot 60 s
Geluidssignaal	Ja (in-/uitschakelbaar)
Verlichting display	Ja
Beschermingsgraad	IP54 (bescherming tegen stof en spatwater)
Automatische uitschakeling	Laser na 90 s, apparaat na 180 s
Bedrijfstemperatuur	-10 °C tot +50 °C
Opslagtemperatuur	-25 °C tot +70 °C
Multifunctioneel eindstuk	Automatische detectie, nulpuntsaanpassing
Onderhoud	Reinigen met een zachte, vochtige doek; geen oplosmiddelen gebruiken
Garantie	30 dagen tevreden of geld terug, 1 jaar gratis onderhoud, 1 jaar volledige garantie (Europa); 3 jaar beperkte garantie (Noord-Amerika)

Veelgestelde vragen - DW03101 DEWALT

Hoe zet ik de lasermeter DW03101 aan?

Druk gedurende 2 seconden op de knop Aan/Meten (DIST) om de laser continu in te schakelen. Het apparaat schakelt automatisch uit na 180 seconden inactiviteit.

Hoe vervang ik de batterijen van de Dewalt DW03101?

Open het batterijvak aan de achterkant van het apparaat. Plaats twee AAA-batterijen met de juiste polariteit. Gebruik alkalinebatterijen voor optimale prestaties. Vervang de batterijen wanneer het batterijsymbool knippert.

Wat moet ik doen als er een foutcode op het scherm verschijnt?

Als het bericht Fout aanhoudt na het opnieuw inschakelen, neem dan contact op met de dealer. Voor InFo-codes (bijv. 156, 162, 252) drukt u op de knop Wis en volgt u de instructies in de handleiding (bijv. vermijd dwarswieling, herhaal de kalibratie).

Hoe meet ik een oppervlakte met de DW03101?

Druk tweemaal op de toets Oppervlakte/Volume. Meet de lengte door op het eerste punt te richten, dan de breedte door op het tweede punt te richten. Het resultaat wordt op de hoofdlijn weergegeven. Houd 2 seconden ingedrukt om de omtrek te zien.

Hoe kalibreer ik de hellingssensor?

Plaats het apparaat op een vlakke ondergrond. Volg de stappen in de handleiding: meet in de beginpositie, draai het apparaat 180° horizontaal, draai het om, draai het opnieuw 180°. In totaal zijn 8 metingen nodig voor een volledige kalibratie.

Wat is het maximale bereik van de lasermeter?

Het bereik bedraagt 100 m op een doelplaat en 80 m onder typische omstandigheden. Bij ongunstige omstandigheden (sterk licht, slecht reflecterend doel) kan het bereik dalen tot 60 m.

Hoe gebruik ik de continue meetmodus?

Houd de knop DIST gedurende 2 seconden ingedrukt. Het apparaat voert continue metingen uit. De minimale en maximale waarden worden weergegeven. Druk op C om te stoppen.

Is de lasermeter waterdicht?

Het apparaat heeft een beschermingsgraad IP54, wat het beschermt tegen stof en spatwater. Dompel het niet onder en reinig het met een vochtige doek.

Hoe wis ik het geheugen van de laatste 20 resultaten?

Houd in de geheugenmodus de knoppen Eenheden en Pythagoras tegelijkertijd 2 seconden ingedrukt. Het geheugen wordt dan volledig gewist.

Welke veiligheidsmaatregelen moet ik nemen?

Kijk nooit rechtstreeks in de laserstraal (klasse 2). Richt niet op personen. Gebruik geen optische instrumenten om de straal te observeren. Houd u aan de bedrijfstemperaturen (-10 °C tot 50 °C) en wijzig het apparaat niet.

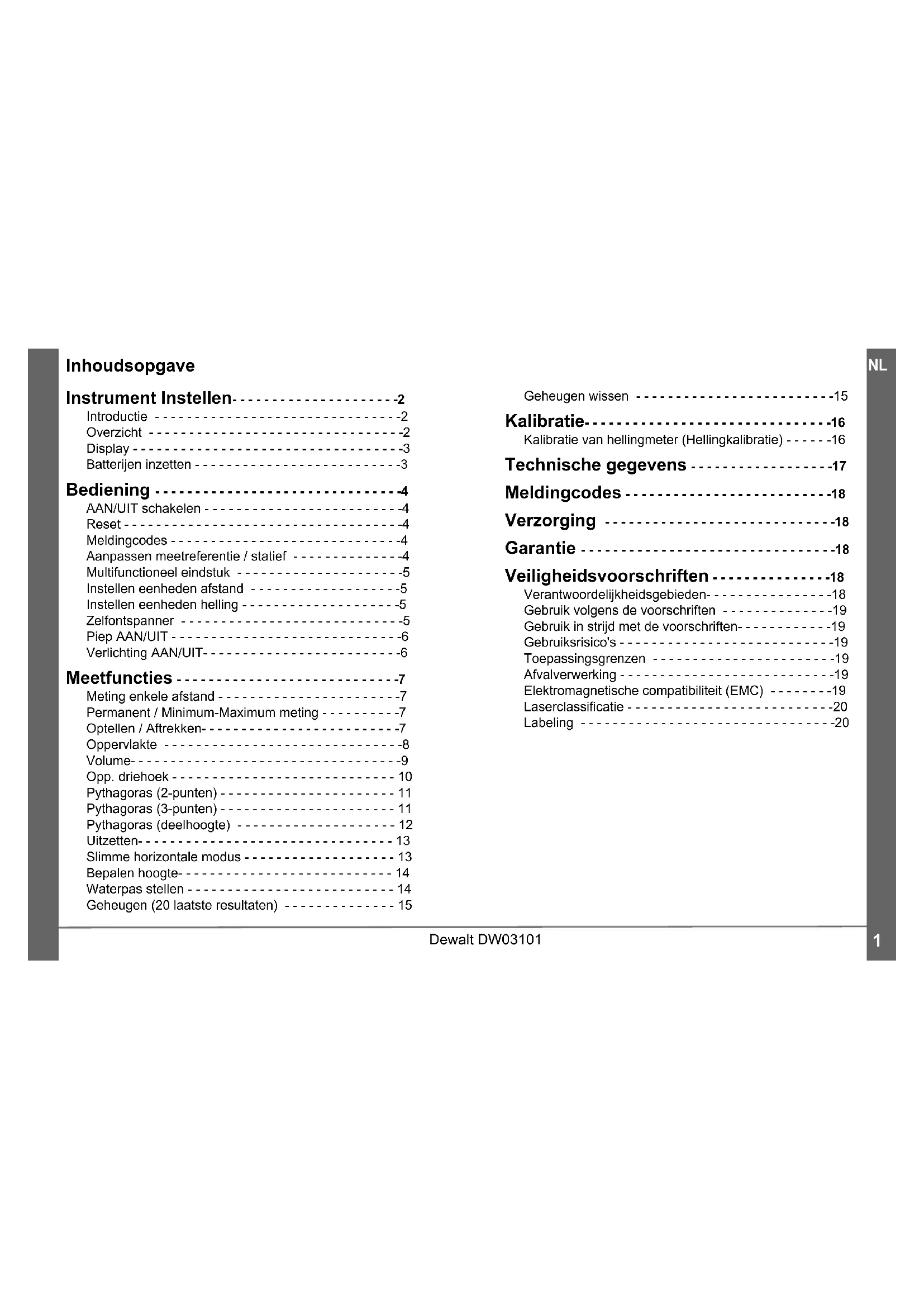

GEBRUIKSAANWIJZING DW03101 DEWALT

Aanpassen meetreferentie / statief ----4

Multifunctioneel eindstuk -5

Instellen eenheden afstand - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 5

Instellen eenheden helling - - - - - - - - - - - - - - - - - - - - - - - 5

Zelfontspanner -5

Piep AAN/UIT -6

Verlichting AAN/UIT-6

Meetfuncties ....7

Meting enkele afstand - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 7

Permanent / Minimum-Maximum meting - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 7

Optellen / Aftrekken- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 7

Oppervlakte 8

Volume-9

Opp. driehoek 10

Pythagoras (2-punten) 11

Pythagoras (3-punten) - - - - - - - - - - - - - - - - - - - - 11

Pythagoras (deelhoogte) 12

Uitzetten- 13

Slimme horizontale modus - - - - - - - - - - - - - - - - - - - 13

Bepalen hoogte- 14

Waterpas stellen 14

Geheugen (20 laatste resultaten) 15

Geheugen wissen 15

Kalibratie-16

Kalibratie van hellingmeter (Hellingkalibratie) - - - - - 16

Veiligheidsvoorschriften 18

Verantwoordelijkheidsgebieden- - - - - - - - - - - - - - - - - - - 18

Gebruik volgens de voorschriften - - - - - - - - - - - - - - - - - - 19

Gebruik in strijd met de voorschriften- - - - - - - - - - - 19

Gebruiksrisico's - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 19

Toepassingsgrenzen 19

Afvalverwerking - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 19

Elektromagnetische compatibiliteit (EMC) - - - - - - - 19

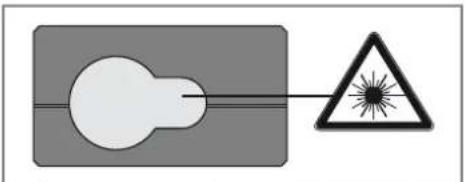

Laserclassificatie - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 20

Labeling -20

Instrument Instellen

Introductie

De veiligheidsinstructies en de handleiding dienen zorgvuldig te worden gelezen, voordat het instrument de eerste keer in gebruik wordt genomen.

De beheerder moet er op toezien, dat alle gebruikers deze aanwijzingen begrijpen en opvolgen.

De gebruikte symbolen hebben de onderstaande betekenis:

⚠ WAARSCHUWING

Gebruiksgevaar of gebruik in strijd met de voorschriften, dat ernstig letsel of de dood tot gevolg kan hebben.

⚠️VOORZICHTIG

Gebruiksgevaar of gebruik in strijd met de voorschriften, dat slechts gering letsel met zich meebrengt, maar aanzienlijke schade aan materiaal, bezittingen of milieu kan veroorzaken.

Belangrijke gebruiksinformatie, die de gebruiker helpt, het product technisch juist en efficiënt te gebruiken.

Overzicht

Instrument Instellen

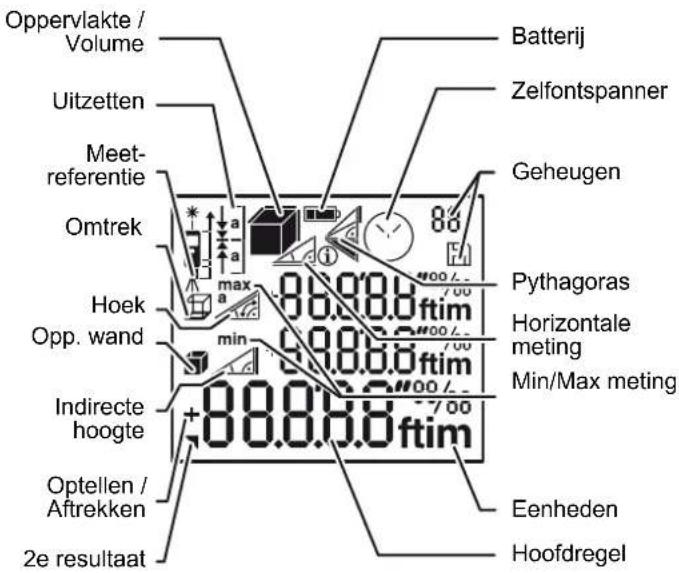

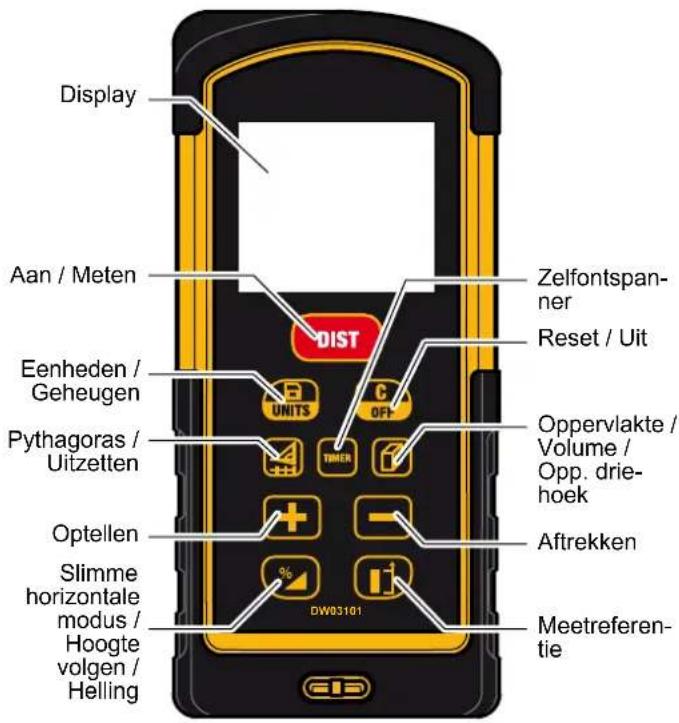

Display

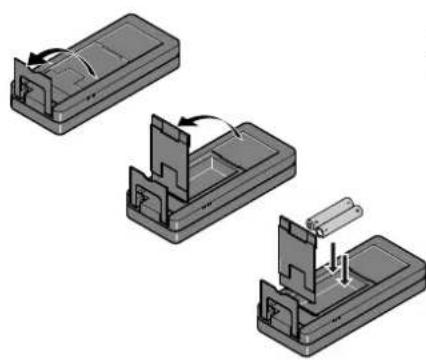

Batterijen inzetten

Voor een be- trouwbare wer- king GEEN zink- koolstof-batterij- en gebruiken. Wissel de batterij als het pictogram knippert.

Bediening

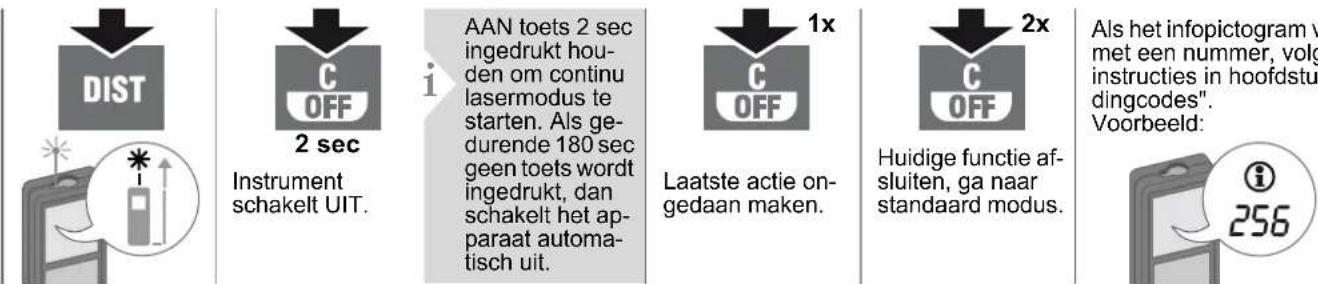

AAN/UIT schakelen Reset Meldingcodes

Instrument schakelt UIT.

i

AAN toets 2 sec ingedrukt houden om continu lasermodus te starten. Als gedurende 180 sec geen toets wordt ingedrukt, dan schakelt het apparaat automatisch uit.

Laatste actie on- gedaan maken.

1x

Huidige functie af- sluiten, ga naar standaard modus.

Als het infopictogram verschijnt met een nummer, volg dan de instructies in hoofdstuk "Meldingcodes". Voorbeeld:

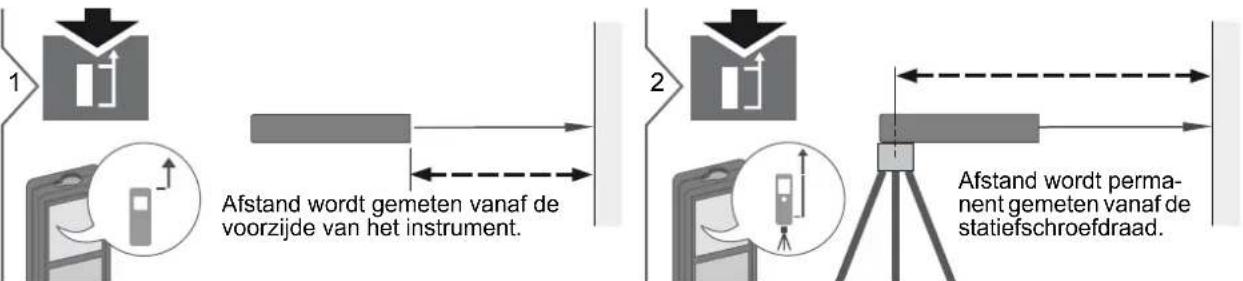

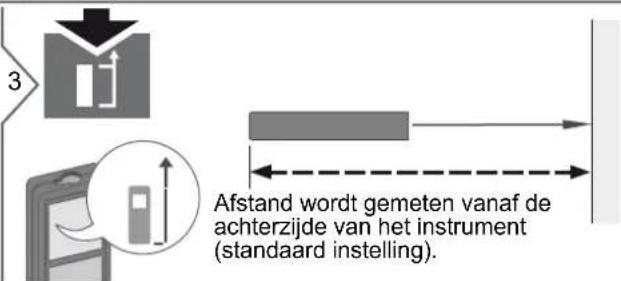

Aanpassen meetreferentie / statief

Bediening

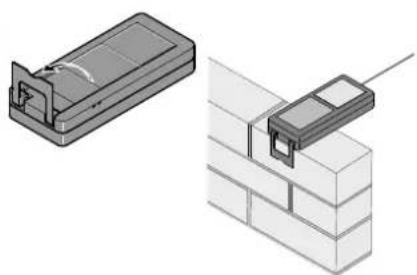

Multifunctioneel eindstuk

De oriëntatie van het eindstuk wordt automatisch herkend en het juiste nulpunt wordt ingesteld.

Instellen eenheden afstand Instellen eenheden helling

2 sec

Wissel tussen onderstaande eenheden:

0.000 m	0.00 ft
0.0000 m	0'00" 1/32
0.00 m	0.00 in
	0 in 1/32

Tegelijkertijd 2 sec

Wissel tussen onderstaande eenheden:

180°

0.0%

Zelfontspanner

2

Instellen vertra- ging voor zelfont- spanner (max. 60 sec, standaard 5 sec)

i

Als de toets wordt losgelaten met ingeschakelde laser, dan worden de resterende seconden tot de meting afgeteld in het display. Gebruik van de zelfontspanner wordt aangeraden voor precies richten, bijv. bij lange afstanden. Dit voorkomt dat het instrument beweegt door indrukken van de meettoets.

Dewalt DW03101

Bediening

Piep AAN/UIT Verlichting AAN/UIT

Tegelijkertijd 2 sec

Tegelijkertijd 2 sec

Meetfuncties

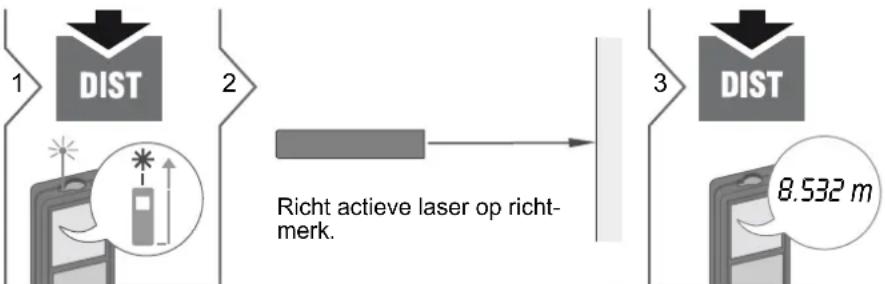

Meting enkele afstand
    note right of B: "Richt actieve laser op richt-merk."
    note right of C: "8.532 m"

i

Meetoppervlakken: Meetfou- ten kunnen optreden bij me- tingen naar kleurloze vloeistoffen, glas, piep- schuim of halfdoorlatende oppervlakken, of bij meten op hoogglansoppervlakken. Voor donkere oppervlakken zal de meettijd toenemen.

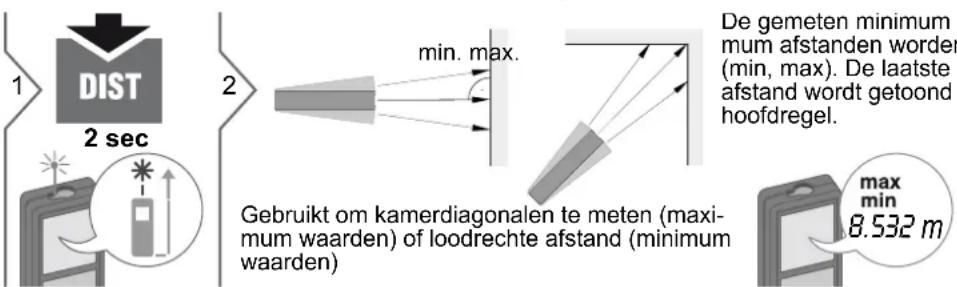

Permanent / Minimum-Maximum meting

3

i

Het resultaat staat op de hoofdregel en de gemeten waarde er boven. Dit proces kan zo vaak als nodig worden herhaald. Dezelfde procedure kan worden gevolgd voor optellen en aftrekken van oppervlakten en volumes.

Dewalt DW03101

19.823 m

Omtrek

24.352 m²

Oppervlakte

Meetfuncties

Volume

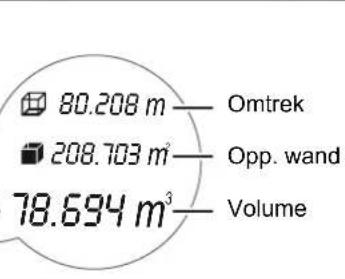

Het resultaat staat op de hoofdregel en de gemeten waarde er boven.

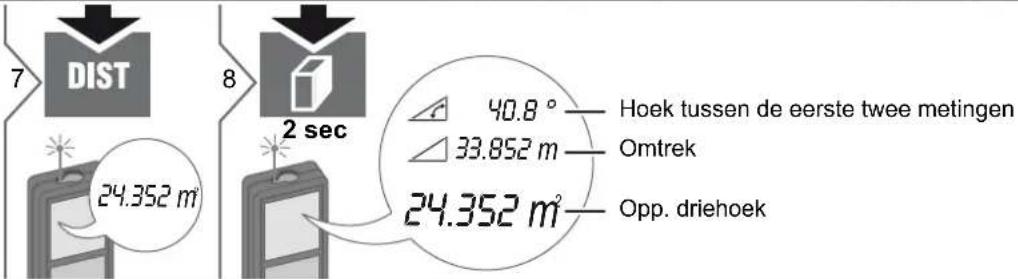

Meetfuncties Opp. driehoek

Meetfuncties

Pythagoras (2-punten)

Het resultaat staat op de hoofdregel en de gemeten waarde er boven. De meettoets 2 sec ingedrukt houden in de functie, activeert automatisch de Minimum of Maximum meting.

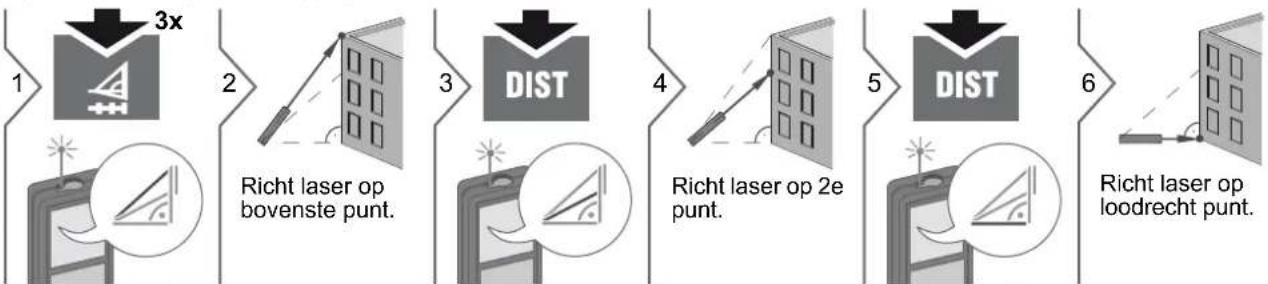

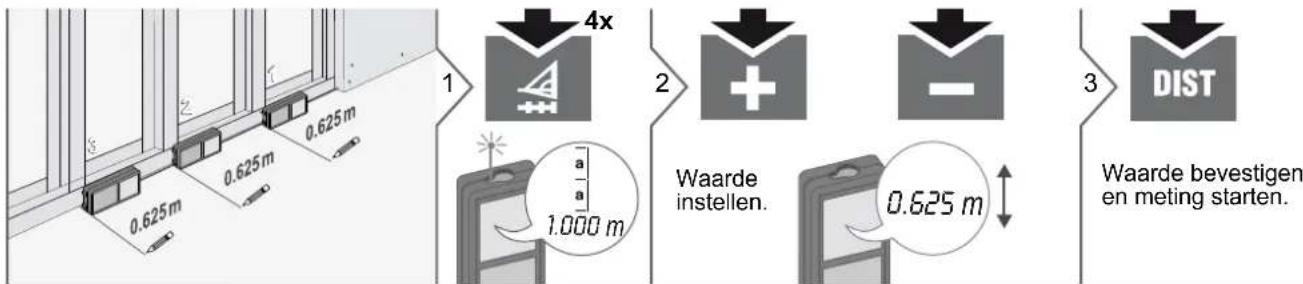

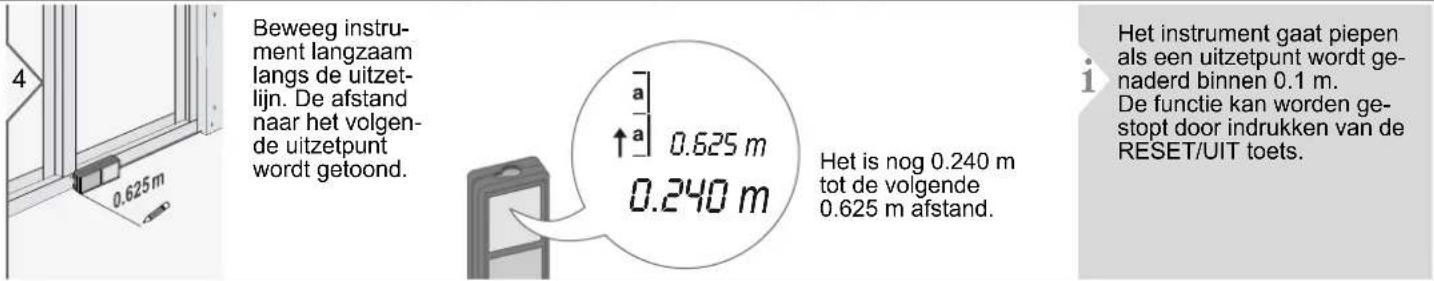

Pythagoras (3-punten)

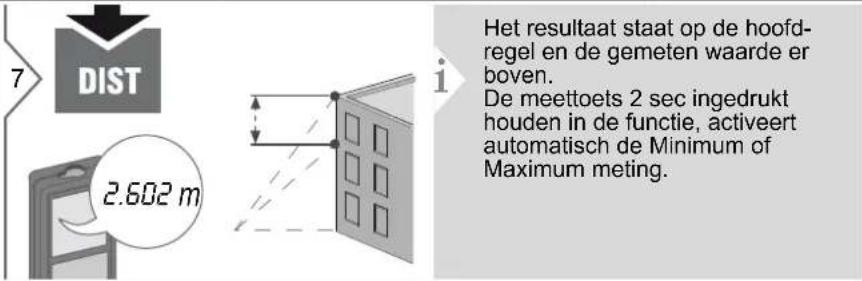

Het resultaat staat op de hoofdregel en de gemeten waarde er boven. De meettoets 2 sec ingedrukt houden in de functie, activeert automatisch de Minimum of Maximum meting.

Meetfuncties
Uitzetten

Slimme horizontale modus

Dewalt DW03101

Meetfuncties

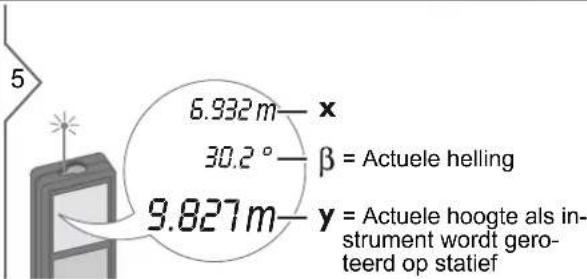

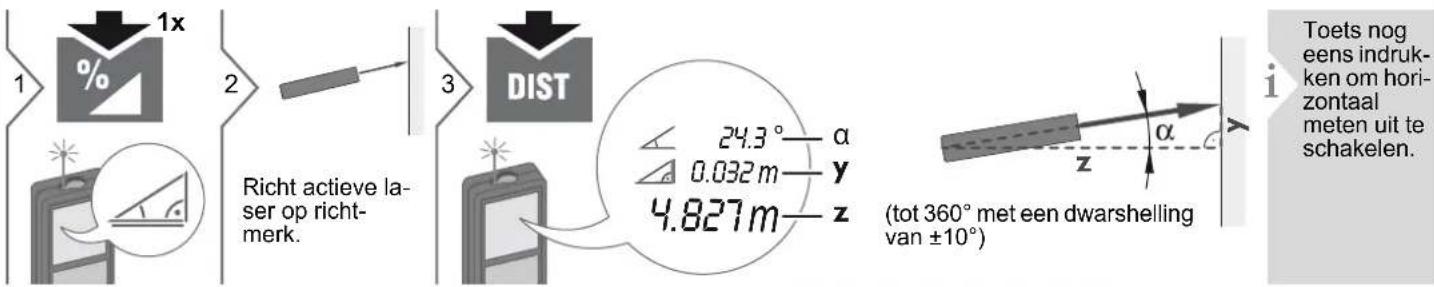

Bepalen hoogte

Deze functie toont continu de hoogte als het instrument wordt geroteerd op een statief. Geen 2e afstandmeting nodig, omdat alleen de helling automatisch wordt gemeten.

Stopt hoogtemeting en toont laatste meetwaarde.

Waterpas stellen

Deze functie toont continu de helling van het apparaat. Vanaf een helling van ±5° begint het apparaat te piepen. Hoe dichter het bij de 0° komt, hoe sneller het piept. Als een helling van ±0.3° wordt bereikt, dan piept het apparaat ononderbroken.

Plaats het apparaat op het voorwerp dat moet worden gewaterpast.

De helling wordt ge- toond (Be- reik ±180°).

Meetfuncties

Geheugen (20 laatste resultaten) Geheugen wissen

De laatste 20 waarden worden getoond.

Bladert door de laatste 20 waarden.

2 sec

De waarde in de hoofdregel kan worden gebruikt voor verdere berekeningen.

3

2 sec tegelijkertijd

Volledige geheugen wordt gewist.

Kalibratie

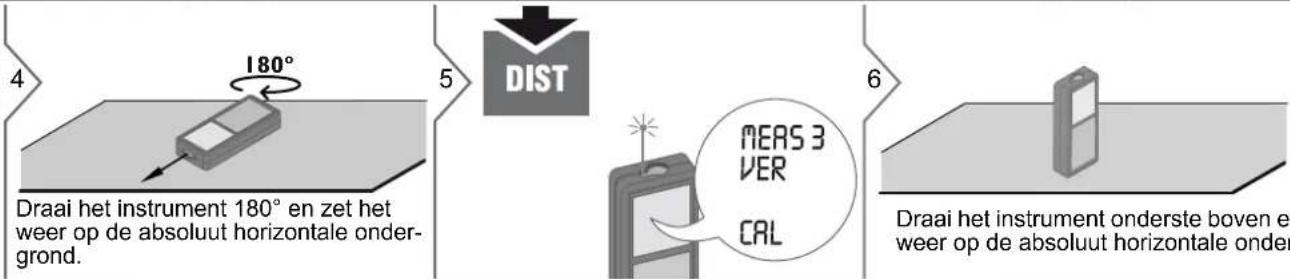

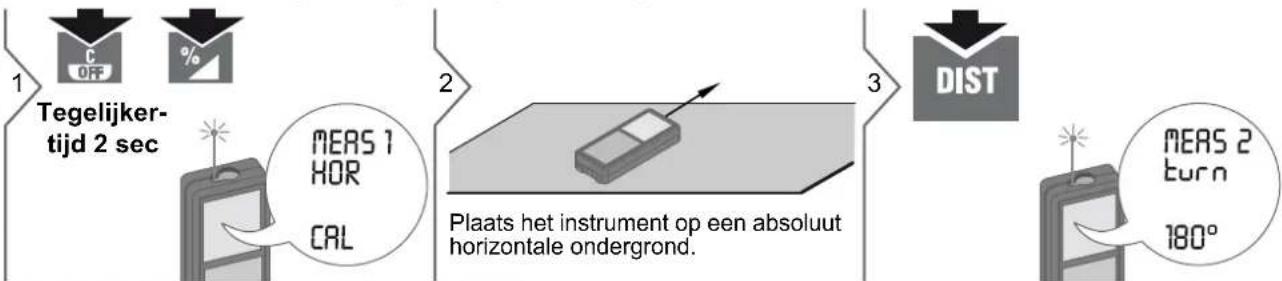

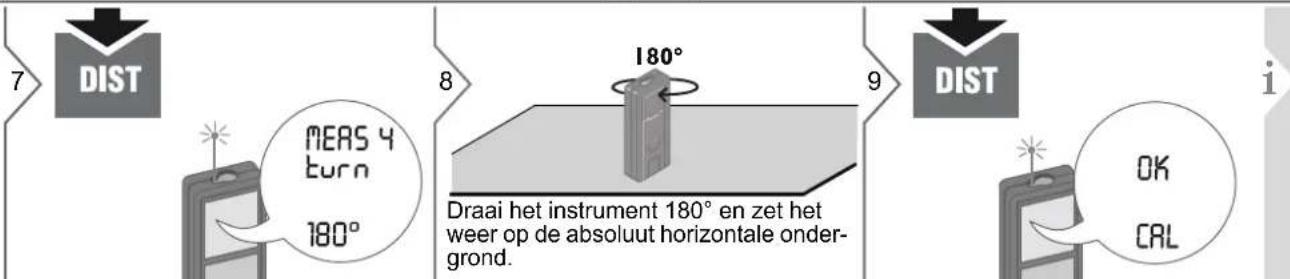

Kalibratie van hellingmeter (Hellingkalibratie)

Technische gegevens

Afstandmeting
Gemiddelde meettolerantie * ± 1.0 mm / 0.04 in ***
Gemiddelde meettolerantie ** ± 2.0 mm / 0.08 in ***
Bereik met richtplaat 100 m / 330 ft
Gemiddeld bereik* 80 m / 262 ft
Bereik bij ongunstige omstandigheden ****	60 m / 197 ft
Kleinste weergegeven eenheid	0.1 mm / 1/32 in
∅ laserspot op afstanden	6 / 30 / 60 mm(10 / 50 / 100 m)
Hellingmeting
Meettoleranties tov. laser- straal****	± 0.2°
Meettoleranties tov. behui- zing****	± 0.2°
Bereik 360°

Algemeen
Laserklasse 2
Lasertype 635 nm, < 1 mW
Straaldivergentie 0.16 x 0.6 mrad
Pulsduur 0.2 x 10	^-9 s - 0.8 x 10^-9 s
Beschermingsklasse IP54 (stof- en spatwa-terdicht)
Autom. laser uitschakelen na 90 s
Automatisch uitschakelen na 180 s
Levensduur batterijen (2 x AAA)	tot 5000 metingen
Afmetingen (h x d x b)	125.2 x 58 x 32.6 mm4.9 x 2.3 x 1.3 in
Gewicht (met batterijen)	154 g / 5.43 oz
Temperatuurbereik:
- O p s l a g	-25 tot 70 °C-13 tot 158 °F
- Werking	-10 tot 50 °C14 tot 122 °F

* van toepassing bij 100 % richtmerkreflectie (witgeverfde muur), weinig omgevingslicht, 25 °C

** van toepassing bij 10 tot 500 % richtmerkreflectie, veel omgevingslicht, - 10 °C tot + 50 °C

*** Toleranties van toepassing van 0.05 m tot 10 m met een betrouwbaarheidsniveau van 95%. De maximale tolerantie kan oplopen tot 0.1 mm/m tussen 10 m en 30 m en tot 0.2 mm/m voor afstanden boven 30 m **** van toepassing bij 100 % richtmerkreflectie, omgevingslicht van circa 30'000 lux

**** na kalibratie door gebruiker. Extra hoekgerelateerde afwijking van +/- 0,01° per graad tot +/-45° in elk kwadrant. Van toepassing bij kamertemperatuur. Voor het gehele werktemperatuurbereik neemt de maximale afwijking toe met +/- 0.1°.

i Voor nauwkeurige indirecte resultaten wordt gebruik van een statief aangeraden. Voor nauwkeurige hellingmetingen moet een dwarshelling worden vermeden.

Als de melding Error niet verdwijnt na herhaaldelijk opnieuw inschakelen van het instrument, neem dan contact op met uw dealer.

Als de melding InFo verschijnt met een nummer, druk dan op de Reset toets en volg onderstaande instructies:

Nr. Oorzaak Oplossing

156 Dwarshelling groter dan 10°	Houd het instrument vast zonder dwarshelling.
162 Kalibratiefout Let op, dat het instrument op een absoluut horizontale en vlakke ondergrond ligt.Herhaal de kalibratie-procedure. Neem contact op met uw dealer als de fout blijft optreden.
204 Rekenfout Meting herhalen.
252 Temperatuur te hoog	Instrument af laten koelen.
253 Temperatuur te laag	Instrument opwarmen.
255 Retoursignaal te zwak, meettijd te lang	Wijzig het richtopper-vlak (bijv. wit papier).
256 Retoursignaal te sterk	Wijzig het richtopper-vlak (bijv. wit papier).
257 Te veel omgevings-licht	Richtgebied afschermen (schaduw).
258 Meting buiten meet-bereik	Corrigeer het bereik.
260 Laserstraal onder-broken	Meting herhalen.

Verzorging

• Het instrument reinigen met een vochtige, zachte doek.
• Het instrument nooit onder water dompelen.
• Nooit agressieve schoonmaak- of oplos-middelen gebruiken.

Garantie

Europa:

•30 dagen "Niet goed, geld terug"
•Een jaar gratis onderhoud
•Een jaar volledige garantie
Gedetaileerde informatie is beschikbaar op het internet op www.2helpU.com.

Noord Amerika:

•Drie jaar beperkte garantie
•Een jaar gratis onderhoud
•90 dagen "Niet goed, geld terug"
Gedetaileerde informatie is beschikbaar op het internet op www.dewalt.com.

Veiligheidsvoorschriften

De beheerder van het instrument moet er op toezien, dat alle gebruikers de instructies begrijpen en opvolgen.

Verantwoordelijkheidsgebieden

Verantwoordelijkheden van de fabrikant van de oorspronkelijke appara- tuur:

Europa:

DEWALT

Bovenstaand bedrijf is verantwoordelijk voor de veiligheidstechnisch onberispe- lijke levering van het product, inclusief gebruiksaanwijzing. Het bedrijf is niet verantwoordelijk voor accessoires van derden.

Verantwoordelijkheden van de beheerder van het instrument:

• Hij begrijpt de veiligheidsinformatie voor het product en de instructies in de gebruiksaanwijzing.
  •Hij is bekend met de plaatselijke veiligheidsvoorschriften ter voorkoming van ongevallen.

Veiligheidsvoorschriften

- Hij voorkomt gebruik van het instrument door onbevoegden.

Gebruik volgens de voorschriften

• Meten van afstanden

•Hellingmeting

Gebruik in strijd met de voorschriften

• Gebruik van het product zonder instructie
  -Gebruik buiten de toepassingsgrenzen
• Onwerkzaam maken van veiligheidsinrichtingen en verwijderen van aanwijzings- en waarschuwingsetiketten
• Openen van het product met gereedschap (schroevendraaier, etc.)
• Het aanbrengen van modificaties of wijzigingen aan het product
• Gebruik van toebehoren van andere fabrikanten zonder nadrukkelijke goedkeuring
• Opzettelijk verblinden van derden; ook in het donker
• Onvoldoende beveiliging van de meetlocatie (bijv.: bij het verrichten van metingen op straat, constructielocaties, etc.)
• Opzettelijk of onverantwoord gedrag op steigers, bij het beklimmen van ladders, bij het meten in de buurt van draaiende machines of open machine-elementen of installaties
  •Direct richten in de zon

Gebruiksrisico's

⚠ WAARSCHUWING

Pas op voor foutieve metingen bij gebruik van een defect product, na een val of andere niet toegestane belastingen resp. modificaties aan het product. Verricht peri-odiek controlemetingen.

Vooral na overbelasting van het product, en voor en na belangrijke meettaken.

⚠️VOORZICHTIG

Probeer nooit zelf het instrument te repareren. Neem contact op met uw dealer in geval van schade.

⚠ WAARSCHUWING

Wijzigingen of modificaties, die niet nadrukkelijk zijn goedgekeurd, kunnen de gebruiker het recht ontnemen om het instrument te gebruiken.

Toepassingsgrenzen

i Zie de "Technische gegevens". Het instrument is bedoeld voor toepassing in gebieden, die geschikt zijn voor permanente menselijke bewo- ning. Gebruik het instrument niet in gebieden met explosiegevaar of in agres- sieve omgevingen.

Afvalverwerking

⚠VOORZICHTIG

Lege batterijen mogen niet bij het huisvuil worden weggegooid. Denk aan het milieu en lever ze in bij de beschikbare inzamelpunten in overeenstemming met nationale en lokale regels.

Het product mag niet bij het huisvuil worden weggegooid.

Het product moet in overeenstemming met de nationale regelgeving van uw land worden verwijderd.

Houdt u aan de nationale en land-specifieke regelgeving.

Productspecifieke informatie met betrekking tot behandeling en afvalverwerking kan worden gedownload van onze home page.

Elektromagnetische compatibiliteit (EMC)

⚠ WAARSCHUWING

Het instrument voldoet aan de strengste eisen van de relevante normen en regelgeving.

Desondanks kan de mogelijkheid op storing in andere apparatuur niet volledig worden uitgesloten.

Veiligheidsvoorschriften

Laserclassificatie

Het instrument produceert zichtbare laser- stralen, die uit het apparaat naar buiten schijnen:

Het is een klasse 2 laserproduct volgens:

•IEC60825-1 : 2007 "Veiligheid van laserinrichtingen"

Laserklasse 2 producten:

Kijk niet in de laserstraal en richt niet onnodig op andere personen. Oogbescherming wordt gewoonlijk bewerkstelligd door afwendingreacties inclusief knipperreflex.

WAARSCHUWING

Direct in de laserstraal kijken met optische hulpmiddelen (zoals bijv. verrekijkers, tele-scopen) kan gevaarlijk zijn.

VOORZICHTIG

Het kijken in de laserstraal kan gevaarlijk zijn voor de ogen.

Labeling

Introduktion- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 2

Oversigt - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 2

Display - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 3

Måle enkelt afstand - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 7

Permanent / Minimum-Maksimum-måling - - - - - - - - 7

Plus / minus 7

Areal 8

Volumen-9

Trekant areal 10

Pythagoras (2-punkt) - - - - - - - - - - - - - - - - - - - - - - - - - - - - 11

Pythagoras (3-punkt) - - - - - - - - - - - - - - - - - - - 11

Ansvarsområden - 18
Tillåten användning - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 19
Förbjuden användning - - - - - - - - - - - - - - - - - - - - - - - - - - - - 19
Risker vid användande - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 19
Begränsningar i användande 19
Avfallshantering - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 19
Elektromagnetisk acceptans EMV - - - - - - - - - - - - - - - - 19
Laserklassificering - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 20
Produktetikettering - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 20

Etablera instrument

Introduktion
