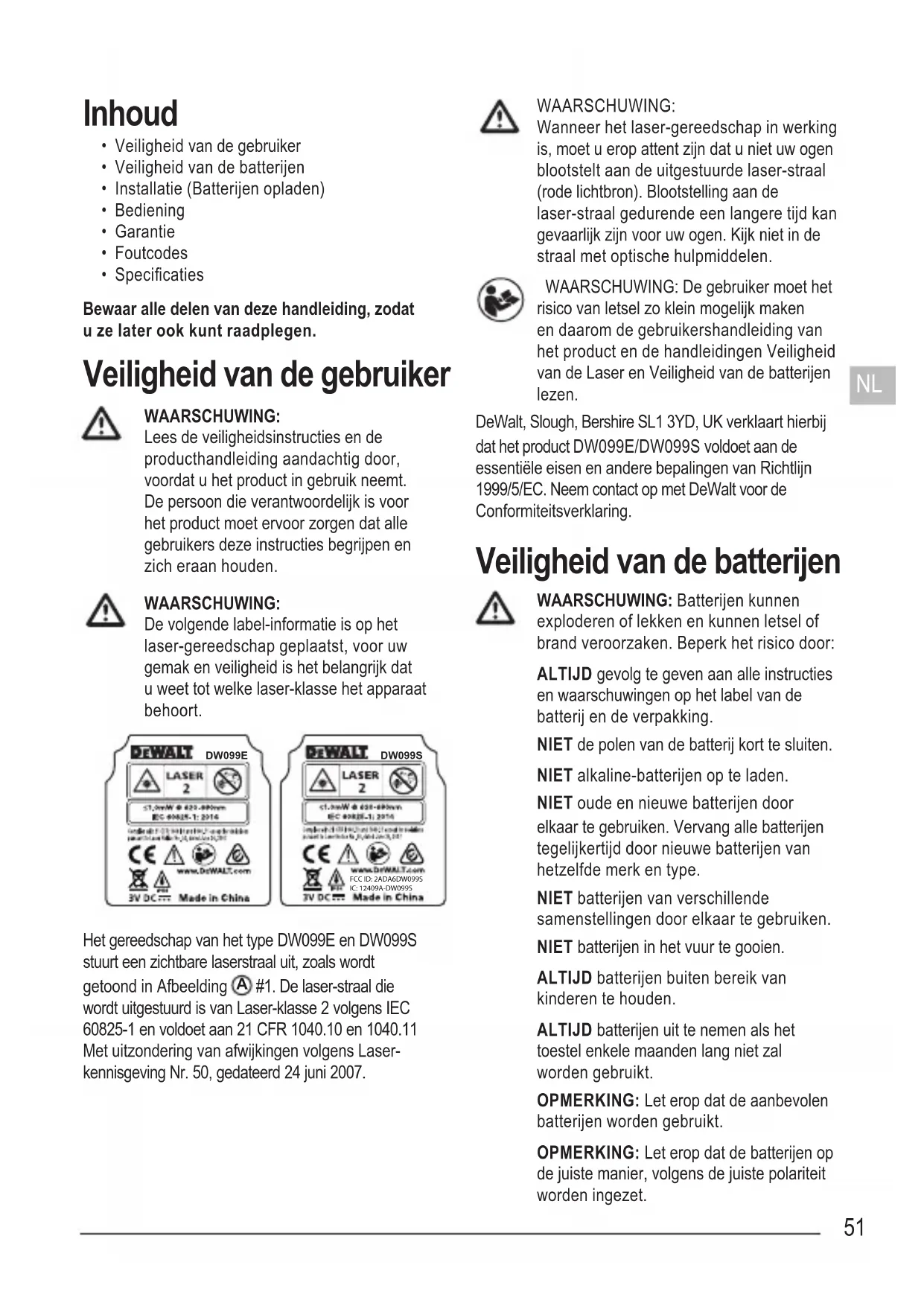

GEBRUIKSAANWIJZING DW099S DEWALT
Veiligheid van de gebruiker
Veiligheid van de batterijen
- Installatie (Batterijen opladen)
Bediening
- Garantie
- Foutcodes
- Specificities
Bewaar alle delen van deze handleiding, zodatu ze later ook kunt raadplegen.
Veiligkeit van de gebruiker
WAARSCHUWING:
Lees de veiligheidsinstrumentes en de producthandleiding aandachtig door, voordat u het product in gebruik neemt. De person die verantwoordelijk is voor het product要去 voor zorgen dat alle gebruikers deze instructies begrijpen en zich eraan houden.
WAARSCHUWING:
De volgende label-informatie is op het laser-gereedschap geplaatst, voor uw gemak en veiligheid is het belangrijk dat u weet tot welke laser-klasse het apparaat behoort.

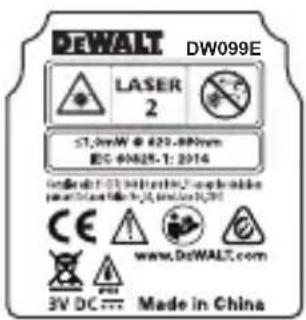

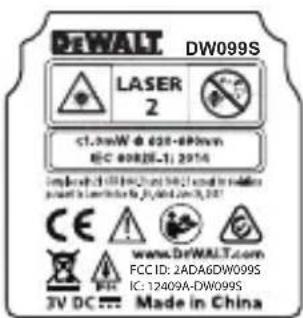

Het gereedschap van het type DW099E en DW099S stuurt een zichtbare laserstraaluit, zoals worden getoond in Afbeelding A#1.De laser-straal die wordt uitgestuurd is van Laser-klasse 2 volgens IEC 60825-1 en voldoet aan 21 CFR 1040.10 en 1040.11 Met uitzondering van afwijkingen volgens Laserkennisgeving Nr.50,gedateerd 24 Juni 2007.
WAARSCHUWING:
Wonneer het laser-gereedschap in werkinq is, moet u erop attent zich dat u Niet uw ogen blootstelt aan de uitgestuurde laser-straal (rode lichtbron). Blootstelling aan de laser-straal gedurende een langereijd kan gevaarlijk zich voor uw ogen. Kijk Niet in de straal met optische hulpmiddelen.
WAARSCHUWING: De gebruiker要去 het risico van letsel zo Klein möglichmakeren aanarom de gebruikershandleiding van het product en de handleldingen Veiligheid van de Laser en Veiligheid van de batterijen lezen.
DeWalt, Slough, Bershire SL1 3YD, UK verklaart hierbij dat het product DW099E/DW099S voldoet aan de essentièle eisen en andere bepalingen van Richtlijn 1999/5/EC. Neem contact op met DeWalt voor de Conformiteitsverklaring.
Veiligheid van de batterijen
WAARSCHUWING: Batterijen können exploden oflekken en hunnen letsel of brandveroorzaken. Beperk het risico door:
ALTIJD gevolg te geeven aan alle instructies en waarschuwingen op het label van de batterij en de verpakking.
NIET de polen van de batterij kort te sluiten.
NIET alkaline-batterijen op te laden.
NIET oude en neue batterijen door elkaar te gebruiken. Vervang alle batterijen tegelijkertijd door neue batterijen van hetzelfde merk en type.
NIET batterijen van verschillende samenstellingen door elkaar te gebruiken.
NIET batterijen in het vuur te gooien.
ALTIJD batterijen buiten bereik van kinderen te houden.
ALTijd batterijen uit te nemen als het toestel enkele maanden lang nicht zal worden gebruikt.
OPMERKING: Let erop dat de aanbevolen batterijen worden gebruikt.
OPMERKING: Let erop dat de batterijen op de juiste manier, volgens de juiste polariteit worden ingezet.
Installatie (Batterijen opladen)
- Kijk waar zich de vergrendeling van het batterijenvak aan dechterlijke van het gereedschap bevindt (Afbeelding C #2).
- Trek met uw vinger de vergrendeling omlaag en ontgrendel en verwijder het batterijenklepje (Afbeelding #1 en #2).
- Plaatst twee batterijen van het type AAA-, en let er waar bij op dat u de - en + zijden van de batterijenplaatst zoals worden aangeduid binnen in het batterijenvak (Afbeelding D #3).
- Schuif de pennen aan de onderzijde van het batterijenklepje in de uitsparingen in het batterijenvak (Afbeelding D#4).
- Duw het klepje omlaag tot het op z'n plaats klikt (Afbeelding D#5).
Wanner het gereedschap is ingeschakeld (ON), wordt het laadniveau van de batterijen weergegeven in het display-venster (Afbeelding E #1).
Bediening
De afstand tot een wand of een voorwerp meten
- Klik op (Afbeelding gereedschap in.
A#5) en schakel het
- Het gereedschap meet de afstand van de onderzijde van het gereedschap tot de wand of het voorwerp (Afbeelding F#1).
Als u de afstand wil meten van de bovenzijde van het gereedschap in plaats van de onderzijde (Afbeelding F #2), houd dan 2 seconden ingedrukt. In het display-venster za het pictogram van het gereedschap veranderen van 巴 * in (Afbeelding E #5).
-
Richt de laser aan de bovenzijde van het gereedschap (Afbeelding A#1) op de wand of het voorwerp waarvan u de afstand moet meten (Afbeelding F).
-
Klik op alsu de afstand van het gereedschap tot de wand of het voorwerp wilt meten.
- Aan de onderzijde van het display-venster (Afbeelding A#2), ziet u de actuèle meting (Afbeelding E #3).
U kunt een neue meting uityoeren door te klikken op en de actuèle meting maar de vorige regel op het display-venster te verplaatsen (Afbeelding E#2). Herhaal cervolgens de stappen 2 - 5.
Afstanden ononderbroken meten
U kunt een reeks van metingen uitvoeren terwijl u rondloopt door over te schakelen maar de stand Ononderbroken Meten.
- Klik op (Affebeelding gereedschap in.
A#5) en schakel het
- Richt de laser aan de bovenzijde van het gereedschap (Afbeelding A#1) op de wand of het voorwerp waarvan u de afstand moet meten (Afbeelding F).
- Klik op enthoud 2 seconden ingedrukt als u de stand Ononderbroken Meten wilt inschakelen.
- Bekijk aan de onderzijde van het display-venster (Afbeelding A#2), de actuèle meting (Afbeelding E #3), die blijft veranderen wonneer u het gereedschap verplaatst.
- U kunt de actuèle meting uitvoeren (vanaf het gereedschap tot de wand of het voorwerp) en de stand Ononderbroken Meten afluien door te klikken op HST.
U kunt een neue meting uitvoeren door te klikken op en de actuèle meting maar de vorige regel op het display-venster te verplaatsen. Herhaal cervolgens de stappen 2 - 5.
Meetoppervlak
U kunt het oppervlak van een wand, vloer of voorwerp meten.
- Klik op (Afbeelding gereedschap in.
A#5) en schakel het
- Het gereedschap meet de afstand van de onderzijde van het gereedschap tot de wand of het voorwerp (Afbeelding F#1).
Als u de afstand wil meten van de bovenzijde van het gereedschap inplaats van de onderzijde (Afbeelding F #2), houd dan 2 seconden ingedrukt. In het display-venster za het pictogram van het gereedschap veranderen van 巴 ^ 巴 in (Afbeelding E #5).
- Klik op gefeef op het display-venster\
weer (Afbeelding E #4).
-
Meet de bredte.
-
Richt de bovenzijde van het gereedschap op eenল van het doel (wand, vloer of voorwerp).
- Plaats het gereedschap bij een uiteinde van het doel enricht de laser-punt over de bredte. (Afbeelding G #1That zien waar u het gereedschap moetplaatsen als u meet vanaf de onderzijde van het gereedschap).
-
Klik op DIST en geegt de meting van de bredte waar aan de boenzijde van het display-venster.
-
Meet de lenghte.
-
Plaats het gereedschap bij een uiteinde van het doel en richt de laser-punt over de lengte. (Afbeelding #2 waar u het gereedschap要去plaatsen als u meet vanaf de onderzijde van het gereedschap.)
-
Klik op DIst en geef de meting van de lenghte waar op de tweede regel van het displayvenster.
-
Zie de meting van het Oppervlak aan de onderzijde van het display-venster (Afbeelding E#3).
Volume meten
U cunt de volume van een vertrek of een voorwerp meten.
- Klik op (Afbbeelding gereedschap in.
A#5) en schakel het
- Het gereedschap meet de afstand van de onderzijde van het gereedschap tot de wand of het voorwerp (Afbeelding F#1).
Als u de afstand wil meten van de bovenzijde van het gereedschap inplaats van de onderzijde (Afbeelding F#2), houd dan 2 seconden ingedrukt. In het display-venster za het pictogram van het gereedschap veranderen van in (Afbeelding E#5).
- Klik twee keer op em geef op het display-venster wee (Afbeelding E #4).
-
Meet de bredte.
-
Richt de bovenzijde van het gereedschap op een zijde van het doel (ruimte of voorwerp).
- Plaats het gereedschap bij een uiteinde van het doel enricht de laser-punt over de bredte. (Afbeelding #1That zien waar u het gereedschap moetplaatsen als u meet vanaf de onderzijde van het gereedschap).
-
Klik op dist en geeft de meting van de bredte wee aan de boenzijde van het display-venster.
-
Meet de lenghte.
-
Plaats het gereedschap bij een uiteinde van het doel en richt de laser-punt over de lengte. (Afbeelding #2 waar u het gereedschap要去plaatsen als u meet vanaf de onderzijde van het gereedschap.)
-
Klik op DIST en geef de meting van de lenghte waar op de tweede regel van het displayvenster.
-
Meet de hoogte.
-
Plaats het gereedschap bij een uiteinde van het doel enricht de laser-punt over de hoogte. (Afbeelding H#3That zien waar u het gereedschap moetplaatsen als u meet vanaf de onderzijde van het gereedschap).
-
Klik op DIST en geef de meting van de hoogte waar op de derde regel van het display-venster.
-
Zie de meting van het Volume aan de onderzijde van het display-venster (Afbeelding E#3).
Gemeten waarden optellen
U kunt twee metingen optellen en zo een totale meting krijgen van de twee afstanden.
- Klik op (Afbemodeling gereedschap in.
A#5) en schakel het
- Het gereedschap meet de afstand van de onderzijde van het gereedschap tot de wand of het voorwerp (Afbeelding F#1).
Als u de afstand wil meten van de bovenzijde van het gereedschap inplaats van de onderzijde (Afbeelding F #2), houd dan 2 seconden ingedrukt. In het display-venster za het pictogram van het gereedschap veranderen van in (Afbeelding E #5).
- Richt de laser aan de boenzijde van het gereedschap (Afbeelding A#1) op de wand of het voorwerp waarvan u de afstand moet meten.
- Klik op als u de afstand van het gereedschap tot de wand of het voorwerp wilt meten.
-
Geef op dat u deze meting bij de volgende meting wilt optellen.
-
Klik op het toetsenblok van de DW099E op +/-(Afbeelding A#7).
-
Klik op het toetsenblok van de DW099S (+/- (Afbeelding B#1).
-
Richt de laser Aan de bovenzijde van het gereedschap op de volgende wand of het volgende voorwerp.
- Klik op, met de afstand en tel deze op bij de vorige meting.
- Zie het totaal van de twee metingen aan de onderzijde van het display-venster (Afbeelding E #3).
Metingen van elkaar aftrekken
U kunt de ene meting van de andere aftrekken.
- Klik op (Affebeelding gereedschap in.
A#5) en schakel het
- Het gereedschap meet de afstand van de onderzijde van het gereedschap tot de wand of het voorwerp (Afbeelding F#1).
Als u de afstand wil meten van de bovenzijde van het gereedschap inplaats van de onderzijde (Afbeelding F#2), houd dan 2 seconden ingedrukt. In het display-venster za het pictogram van het gereedschap veranderen van in (Afbeelding E#5).
- Richt de laser aan de bovenzijde van het gereedschap (Afbeelding A#1) op de wand of het voorwerp waarvan u de afstand moet meten.
- Klik op als de afstand van het gereedschap tot de wand of het voorwerp wilt meten.
-
Geef op dat u de volgende meting van deze meting wilt aftrekken.
-
Klik op het toetsenblok van de DW099E tweeemaal op +/- .
-
Klik op het toetsenblok van de DW099Stweekeer op
-
Richt de laser Aan de boenzijde van het gereedschap op de volgende wand of het volgende voorwerp.
-
Klik op, meet de afstand en trek deze van de vorige meting af.
- Zie het verschil van de twee metingen aan de onderzijde van het display-venster (Afbeelding E #3).
Een andere meeteenheid kiezen
Wanner de actuèle meting is vastgelegd (het toestel staat nicht in de stand voor Ononderbroken Meten), kunt u de meeteenheid veranderen van decimale voeten (6,21 ft) in fractionele voeten (6'02''9/16) , fractionele voeten in meters (1,894m) , meters in inches (749/16in) of inches in decimale voeten.
- Klik op het toetsenblok van de DW099E op (Afbeelding A#3).
Houd op het toetsenblok van de DW099S
inedrukt (Afbeelding B#1) tot u een andere meeteenheid ziet (2 - 3 seconden).
De DW099S gebruiken met
Als u een DW099S hebt, kurz u met de Bluetooth®-functie een koppeling tot stand brengen met de DeWALT Tool Connect-app op uw mobiele telefon of tablet, en dan nauwkeurige metingen opnemen in uw plattegronden.
- Download van
DeWALT Tool Connect -appaaruw mobiele telefoon of tablet.
- Leg met de DeWALT Tool Connect-app het vertrek of de ruimte, waar voor u de afmetingen wilt opnemen, vast en bouw uw plattegrond op.
- Klik op de DW099S op het toetsenbord op en schakel het gereedschap in.
- Verschijnt het Bluetooth®-pictogram Niet in het display-venster (Afbeelding E #6), klik dan op op het toetsenblok en schakel Bluetooth ® in.
- Koppel met de DeWALT Tool Connect-app uw mobiele telegram of tablet aan de DW099S.
- Meet met de DW099S de verschillende wanden van het vertrek of de ruimte die in de plattegrond zichn vastgelegd, en synchroniseer de afmetingen en de plattegrond.
- Sla met de DeWALT Tool Connect-app de plattegrond op.
Wanner u de plattegrond hebt opgeslagen, kunt u deze exporteren in verschillende bestandsformaten, zoals PDF, DXF of JPG, en afdukken of per e-mail maar andere mensen verzenden (uw makelaar, bouwmarkt, enz.).
Bluetooth
"HET WOODMERK EN DE BEELDMERKEN BLUETOOTH ZIJN GEDEPONEERDE HANDELSMERKEN DIE HET EIGENDOM ZIJN VAN BLUETOOTH SIG, INC. EN DEWALT INDUSTRIAL TOOL CO. MAAKT HIERVAN GEBRUIK ONDER LICENTIE. ANDERE HANDELSMERKEN EN MERKNAMEN ZIJN EIGENDOM VAN HUN RESPECTIEVELIJKE EIGENAREN.*
Het gereedschap uitschakelen
U kunt het gereedschap op deze manieren uitschakelen:
- Druk op C houd gedurende enkele seconden ingedrukt (tot het display-venster wordt gewist).
- Als u het gereedschap 90 seconden lang nicht gebruikt, schakelt het zichzelf UIT.
Driejarige beperkte garantie
DeWALT repareert tot drieJAar na de aankoopdatum, kosteloos, eventuale gebreken die het geolg zijn van fouten in materialen of uitvoering. Deze garantie dekt Niet het Niet goed functioneren van onderdelen, als dat het geolg is van normale slijtage of verkeerd gebruik van het gereedschap. Ga voor meer informatie over de dekking van de garantie en over reparatie onder de garantie aan www.DeWALT.com of bel 1-800-4-DeWALT (1-800-433-9258).Deze garantie geldt Niet voor accessoires of voor schade door reparations uitgevoerd of geprobeerd door anderen. Deze garantie geeft u specifieke wettelijk rechten en misschien heeft u andere rechten die van staat tot staat en van provincie tot provincie konnen variieren.
In aanvulling op de garantie geldt voor DeWALT-gereedschap荃ze:
GRATIS SERVICE GEDURENDE 1 JAAR
DeWALT voert onderhoud uit aan het gereedschap en verwangt onderdelen die zich versleten door normala gebruik, en doet dat kosteloos, gedurende het eersteJAar na aankoop.
GARANTIE GELD-TERUG-BINNEN90-DAGEN
Als u om welke reden dan ook nicht volledig tevreden bent met de prestaties van het elektrisch gereedschap van DeWalt, kurz u het gereedschap binnen 90 dagena de datum van aankoop retour zenden met een aankoopbewijs, en ontvangt u de aankoopprijs volledig terug - zonder enige verplichting.
PRODUCT ZO-GOED-ALS-NIEUW: Voor een product dat u heeft aangeschaft onder de conditie zo-goed-als-nieuw, geldt een garantie Gratis Service Gedurende 1 Jaar. De garantie Geld-Terug-Binnen-90-Dagen en de Driejarige Beperkte Garantie gelden nicht voor een product zo-goed-als-nieuw.
GRATIS VERVANGING VAN
WAARSCHUWINGSLABEL: Als uw
waarschuwingslabels Niet meer leesbaar+zijn of Nieteer op het gereedschap zitten, bel dan 1-800-4-DeWALT of gaaar het servicecentrum bij u in de buurt, en vraag Gratis verrangende labels.
Het milieu beschemen
Separate inzameling. Dit product mag nicht worden weggegooid bij het normale huishoudafval.
Als u ontdekt dat uw DeWALT-gereedschap toe is aan verranging, of als u het Niet meer gebruikt, gooi het dan Niet weg bij het huishoudafval. Bied dit product apart aan op een aangewezen locatie.
Separate inzameling van gebruikte producten of verpakkingen maakt het möglichk materialen te recyclen en
opnieuw te gebruiken. Hergebruik van gerecyclede materialen helpt milieuuervuiling te voorkomen en verminder de vraag maar grondstoffen.
Mogelijkke gelden er bij u terplaatse voorschriften voor de separate inzameling van elektrische productenuit huishoudens, op locaties van de gemeentereiniging of bij de leverancier, wanner u een nieuw product aanschaft.
DeWALT biodt een voorziening voor de inzameling en recycling van DeWALT-producten, wanneer deze aan het einde van hun levensduur zijn gekomen. U kunt gebruik makes van deze service door uw product maar een geauthoriseerde reparateur terug te brengen, die de producten namens ons inzamelt.
U kunt de locatie van de geauthoriseerde reparateur bij u in de buurt te weten komen door contact op te nemen met uw lokale DeWALT-vestiging op het adres dat in deze handleiding worden vermeld. Er is ook een lijst van officièle DeWALT-servicemonteurs en de volledige gegevens over onsite serviceverlening beschikbaar op Internet op: www.2helpU.com.
Batterijen
- Wanneru batterijen weggegooid, denk dan aan de bescherming van het milieu.
Vraag informatie bij uw lokale overheid over een milieuveilige manier van verwerking van batterijen.
Foutcodes
Als INFO worden weergegeven in het display-venster met een Code-nummer, voer dan de bijbehorende Herstelhandeling UIT.
| Code Beschrijving Juiste handeling | |
| 101 Ontvangen signaal te zwak,meetelijk te lang | Gebruik een richtplaat of kies een ander rechtoppervlak. |
| 102 | Ontvangen signaal te krachtig |
| 201 Teveellicht in de achtergrond Verminder het ligt in de achtergrond op het richtgebied. |
| 202 Laser-straal onderbroken Verwijder het obstakel en herhaal de meting. |
| 203 Onvoldoende vermogen Vervang de batterijen. |
| 301 Temperatuur te hoog Laat het toestel afkoelen tot een temperatuur die ligt binnen hetopgegeven Bereik voor de bedrijfstemperatuur. |
| 302 Temperatuur te laag Laat het toestel Opwarmen tot een temperatuur binnen hetopgegeven Bereik voor de bedrijfstemperatuur. |
| 401 Hardware-fout Schakel het toestel enkele malen in en uit. Als de fout zichblijft voordoen, breng het defecte toestel dan terug maar een Servicecentrum of distributeur. Raadpleeg de Garantie. |
| 402 Onderbekende fout Neem contact op met het Servicecentrum of de distributeur.Raadpleeg de Garantie. |
NL
Specifications
| Bereik 1 m tot 30 m | |
| Meetnauwkeurigheid* ± 2 mm * | |
| Resolutie** 1 mm** | |
| Laser-klasse Klasse 2 (IEC/EN60825-1: 2014) | |
| Lasertype ≤ 1,0 mW @ 620-690 nm | |
| Laser/Achtergrundverlichting Automatisch uitschakelen | Na 30 sec |
| Unit automatisch uitschakelen Na 90 sec | |
| Ononderbroken Meten Ja | |
| Oppervlak/Volume Ja | |
| Levensduur van de batterijen (2 x AAA) Tot 3.000 metingen (2.500 metBluetooth) |
| Afmeting (H x D x B) 120 x 48,5 x 26 mm | |
| Gewicht (met batterijen) 100 g | |
| Bereik opslagtemperatuur -10°C ~ +60°C | |
| Bereik bedrijfstemperatuur 0°C ~ +40°C | |
| *Meetnauwkeurigheid is afhankelijk van de actuèle omstandigheden:
• Onder gunstige omstandigheden (goed richtoppervlak en kamertemperatureur) tot 10 m.
• Onder ongunstige omstandigheden (helder zonlicht, een zeer zwak reflecterend richtoppervlak, of groeter temperatuurschommelingen) kan de fouit toenemen met ± 0,25 mm/m voor afstanden van meer dan 10 m.
**Resolutie is de nauwkeurigste meting die u kunt zien. In inch is dat 1/16". In mm, is dat 1mm. |
