DW099S - Télémètre DEWALT - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Télémètre laser DEWALT DW099S, portée jusqu'à 100 mètres, précision de ± 1 mm, affichage LCD rétroéclairé.
Fonctions d'utilisation	Mesure de distance, calcul de surface, calcul de volume, fonction Pythagore, mesure continue.
Maintenance et réparation	Nettoyer régulièrement l'objectif, vérifier la calibration, remplacer les piles lorsque l'affichage devient faible.
Sécurité	Utiliser des lunettes de protection lors de la mesure dans des environnements lumineux, éviter de diriger le faisceau laser vers les yeux.
Informations générales	Poids léger, design ergonomique, livré avec un étui de protection et une pile, garantie de 3 ans.

FOIRE AUX QUESTIONS - DW099S DEWALT

Comment allumer le DEWALT DW099S ?

Pour allumer le DEWALT DW099S, appuyez sur le bouton d'alimentation situé sur le dessus de l'appareil.

Comment changer les unités de mesure sur le DEWALT DW099S ?

Pour changer les unités de mesure, accédez au menu des paramètres et sélectionnez l'unité désirée (mètres ou pieds).

Que faire si l'écran du télémètre reste noir ?

Vérifiez que la batterie est correctement installée et chargée. Si le problème persiste, essayez de réinitialiser l'appareil.

Comment effectuer une mesure avec le DEWALT DW099S ?

Pour effectuer une mesure, placez le télémètre à l'emplacement de départ, visez l'objectif et appuyez sur le bouton de mesure.

Le DEWALT DW099S ne mesure pas correctement, que faire ?

Assurez-vous que l'appareil est bien calibré. Si nécessaire, effectuez un calibrage selon les instructions du manuel.

Comment nettoyer l'objectif du télémètre ?

Utilisez un chiffon doux et sec pour nettoyer l'objectif. Évitez les produits chimiques agressifs qui pourraient endommager la lentille.

Quelle est la portée maximale du DEWALT DW099S ?

La portée maximale du DEWALT DW099S est de 100 mètres dans des conditions idéales.

Comment savoir si la batterie doit être remplacée ?

L'indicateur de batterie sur l'écran s'allumera lorsque la charge est faible. Remplacez la batterie dès que cela se produit.

Puis-je utiliser le DEWALT DW099S en extérieur ?

Oui, le DEWALT DW099S est conçu pour être utilisé en extérieur, mais évitez les conditions de pluie intense ou de forte humidité.

Où puis-je trouver le manuel d'utilisation du DEWALT DW099S ?

Le manuel d'utilisation est disponible sur le site officiel de DEWALT, dans la section support ou téléchargements.

MODE D'EMPLOI DW099S DEWALT

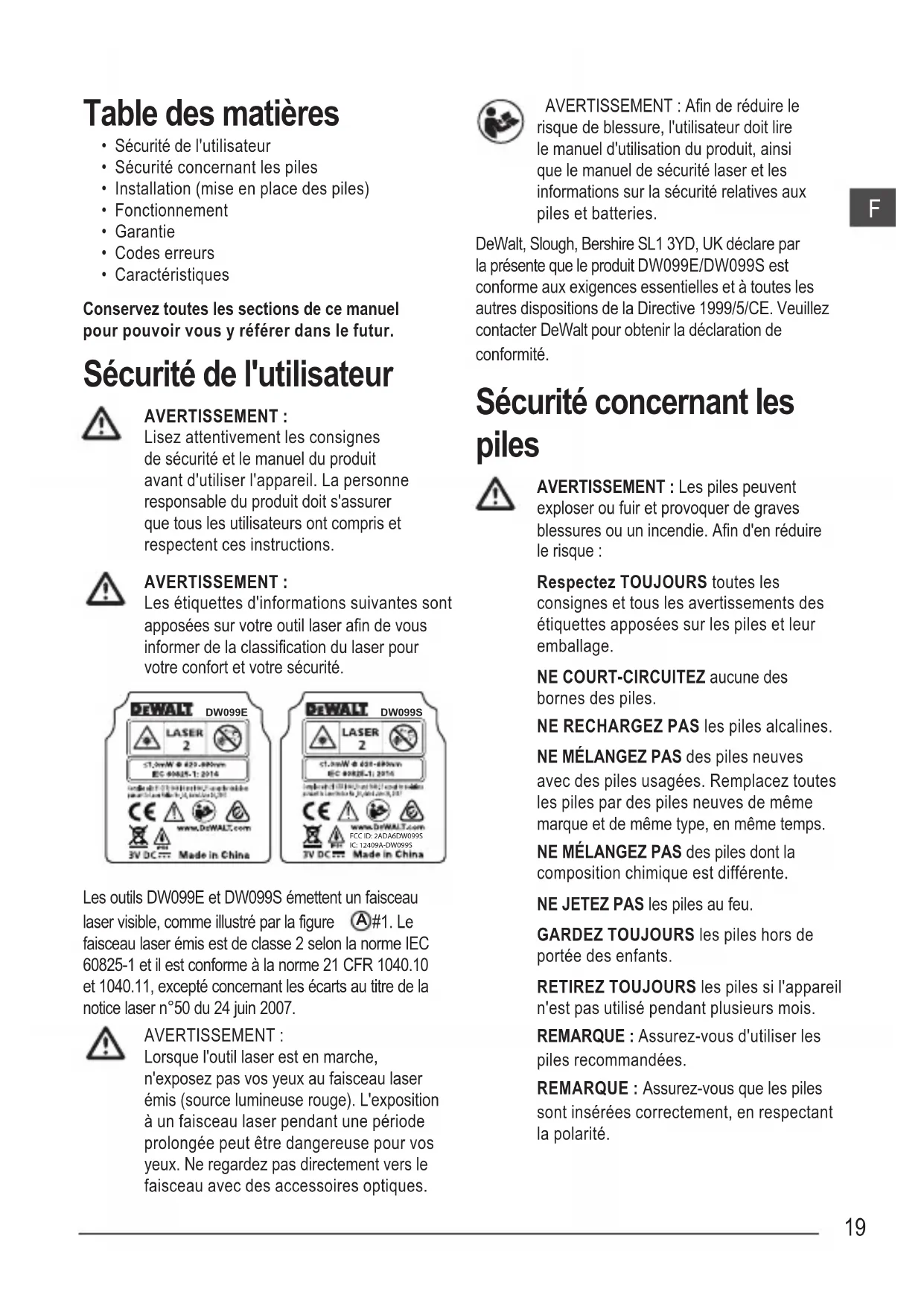

18Table des matières

• Sécurité de l'utilisateur

• Sécurité concernant les piles

• Caractéristiques Conservez toutes les sections de ce manuel pour pouvoir vous y référer dans le futur. Sécurité de l'utilisateur

Lisez attentivement les consignes de sécurité et le manuel du produit avant d'utiliser l'appareil. La personne responsable du produit doit s'assurer que tous les utilisateurs ont compris et respectent ces instructions.

Les étiquettes d'informations suivantes sont apposées sur votre outil laser an de vous informer de la classication du laser pour votre confort et votre sécurité. DW099SFCC ID: 2ADA6DW099SIC: 12409A-DW099SDW099E Les outils DW099E et DW099S émettent un faisceau laser visible, comme illustré par la figure

#1. Le faisceau laser émis est de classe 2 selon la norme IEC 60825-1 et il est conforme à la norme 21 CFR 1040.10 et 1040.11, excepté concernant les écarts au titre de la notice laser n°50 du 24 juin 2007.

Lorsque l'outil laser est en marche, n'exposez pas vos yeux au faisceau laser émis (source lumineuse rouge). L'exposition à un faisceau laser pendant une période prolongée peut être dangereuse pour vos yeux. Ne regardez pas directement vers le faisceau avec des accessoires optiques.

AVERTISSEMENT : An de réduire le

risque de blessure, l'utilisateur doit lire le manuel d'utilisation du produit, ainsi que le manuel de sécurité laser et les informations sur la sécurité relatives aux piles et batteries. DeWalt, Slough, Bershire SL1 3YD, UK déclare par la présente que le produit DW099E/DW099S est conforme aux exigences essentielles et à toutes les autres dispositions de la Directive 1999/5/CE. Veuillez contacter DeWalt pour obtenir la déclaration de conformité. Sécurité concernant les piles

AVERTISSEMENT : Les piles peuvent

exploser ou fuir et provoquer de graves blessures ou un incendie. An d'en réduire le risque : Respectez TOUJOURS toutes les consignes et tous les avertissements des étiquettes apposées sur les piles et leur emballage. NE COURT-CIRCUITEZ aucune des bornes des piles. NE RECHARGEZ PAS les piles alcalines. NE MÉLANGEZ PAS des piles neuves avec des piles usagées. Remplacez toutes les piles par des piles neuves de même marque et de même type, en même temps. NE MÉLANGEZ PAS des piles dont la composition chimique est différente. NE JETEZ PAS les piles au feu. GARDEZ TOUJOURS les piles hors de portée des enfants. RETIREZ TOUJOURS les piles si l'appareil n'est pas utilisé pendant plusieurs mois. REMARQUE : Assurez-vous d'utiliser les piles recommandées. REMARQUE : Assurez-vous que les piles sont insérées correctement, en respectant la polarité.

Trouvez le loquet du compartiment à piles à l'arrière de l'outil (Figure

Relevez le loquet avec votre doigt pour le déverrouiller et retirez le cache du compartiment à piles (Figure

Insérez deux piles AAA, en vous assurant de positionner les extrémités - et + de chaque pile comme indiqué à l'intérieur du compartiment à piles (Figure

Glissez les pointes au bas du cache dans les encoches du compartiment à piles (Figure

Poussez le cache jusqu'à ce qu'il s'enclenche en place (Figure

#5). Lorsque l'outil est allumé, le niveau de puissance des piles apparaît dans la fenêtre d'affichage (Figure

#1). Fonctionnement Mesurer la distance d'un mur ou d'un objet

#5) pour allumer l'outil.

L'outil mesure la distance entre le bas de l'outil et le mur ou l'objet (Figure

#1). Pour prendre la mesure depuis le haut de l'outil et non du bas (Figure

#2), maintenez enfoncé pendant 2 secondes. Dans la fenêtre d'affichage, l'icône de l'outil passe de à (Figure

Pointez le laser situé en haut de l'outil (Figure

#1) vers le mur ou l'objet dont vous voulez mesurer la distance (Figure

Cliquez sur pour mesurer la distance entre l'outil et le mur ou l'objet.

Au bas de la fenêtre d'affichage (Figure

#2), vous pouvez voir la distance mesurée (Figure

#3). Pour prendre une nouvelle mesure, cliquez sur pour déplacer la mesure actuelle jusqu'à la ligne précédente dans la fenêtre d'affichage (Figure

#2). Puis répétez les étapes 2 à 5. Mesure de distances en continu Pour prendre une série de mesures tout en vous déplaçant, passez en mode Mesure Continue.

#5) pour allumer l'outil.

Pointez le laser situé en haut de l'outil (Figure

#1) vers le mur ou l'objet dont vous voulez mesurer la distance (Figure

Maintenez enfoncé pendant 2 secondes pour passer en mode Mesure Continue.

Au bas de la fenêtre d'affichage (Figure

#2), vous pouvez voir la distance mesurée (Figure

#3) qui ne cesse de changer à mesure que vous déplacez l'outil.

Pour prendre la mesure (entre le bas de l'outil et le mur ou l'objet) et quitter le mode Mesure Continue, cliquez sur

Pour prendre une nouvelle mesure, cliquez sur pour déplacer la mesure actuelle sur la ligne précédente dans la fenêtre d'affichage. Puis répétez les étapes 2 à 5.

20Mesure de zone Vous pouvez mesurer la zone d'un mur, d'un plancher ou d'un objet.

#5) pour allumer l'outil.

L'outil mesure la distance entre le bas de l'outil et le mur ou l'objet (Figure

#1). Pour prendre la mesure depuis le haut de l'outil et non du bas (Figure

#2), maintenez enfoncé pendant 2 secondes. Dans la fenêtre d'affichage, l'icône de l'outil passe de à (Figure

Cliquez sur pour afficher dans la fenêtre d'affichage (Figure

• Pointez le haut de l'outil vers l'un des côtés de la cible (mur, plancher ou objet).

• Placez l'outil sur l'une des extrémités de la cible et dirigez le point du laser sur la largeur. (La figure

#1 indique là où positionner l'outil si vous effectuez une mesure depuis le bas de l'outil.)

• Cliquez sur pour afficher la mesure de la largeur en haut de la fenêtre d'affichage.

Mesurer la longueur.

• Placez l'outil sur l'une des extrémités de la cible et dirigez le point du laser sur la longueur. (La figure

#2 indique là où positionner l'outil si vous effectuez une mesure depuis le bas de l'outil.)

• Cliquez sur pour afficher la mesure de la longueur sur la seconde ligne de la fenêtre d'affichage.

Vous pouvez voir la mesure de la zone au bas de la fenêtre d'affichage (Figure

#3). Mesure de Volume Vous pouvez mesurer le volume d'une pièce ou d'un objet.

#5) pour allumer l'outil.

L'outil mesure la distance entre le bas de l'outil et le mur ou l'objet (Figure

#1). Pour prendre la mesure depuis le haut de l'outil et non du bas (Figure

#2), maintenez enfoncé pendant 2 secondes. Dans la fenêtre d'affichage, l'icône de l'outil passe de

Cliquez deux fois sur pour afficher dans la fenêtre d'affichage (Figure

• Pointez le haut de l'outil vers l'un des côtés de la cible (pièce ou objet).

• Placez l'outil sur l'une des extrémités de la cible et dirigez le point du laser sur la largeur. (La figure

#1 indique là où positionner l'outil si vous effectuez une mesure depuis le bas de l'outil.)

• Cliquez sur pour afficher la mesure de la largeur en haut de la fenêtre d'affichage.

Mesurer la longueur.

• Placez l'outil sur l'une des extrémités de la cible et dirigez le point du laser sur la longueur. (La figure

#2 indique là où positionner l'outil si vous effectuez une mesure depuis le bas de l'outil.)

• Cliquez sur pour afficher la mesure de la longueur sur la seconde ligne de la fenêtre d'affichage.

• Placez l'outil sur l'une des extrémités de la cible et dirigez le point du laser sur la hauteur. (La figure

#3 indique là où positionner l'outil si vous effectuez une mesure depuis le bas de l'outil).

• Cliquez sur pour afficher la mesure de la hauteur sur la troisième ligne de la fenêtre d'affichage.

Vous pouvez voir la mesure du volume au bas de la fenêtre d'affichage (Figure

FAjouter des mesures Vous pouvez ajouter deux mesures afin d'obtenir la mesure totale de deux distances.

#5) pour allumer l'outil.

L'outil mesure la distance entre le bas de l'outil et le mur ou l'objet (Figure

#1). Pour prendre la mesure depuis le haut de l'outil et non du bas (Figure

#2), maintenez enfoncé pendant 2 secondes. Dans la fenêtre d'affichage, l'icône de l'outil passe de à (Figure

Pointez le laser situé en haut de l'outil (Figure

#1) vers le mur ou l'objet dont vous voulez mesurer la distance.

Cliquez sur pour mesurer la distance entre l'outil et le mur ou l'objet.

Indiquez que vous souhaitez ajouter cette mesure à la suivante.

• Sur le clavier du DW099E, cliquez sur (Figure

• Sur le clavier du DW099S, cliquez sur (Figure

Dirigez le laser situé en haut de l'outil vers le mur ou l'objet suivant.

Cliquez sur pour mesurer la distance et l'ajouter à la précédente.

Vous pouvez voir le total des deux mesures au bas de la fenêtre d'affichage (Figure

#3). Soustraire des mesures Vous pouvez soustraire une mesure d'une autre.

#5) pour allumer l'outil.

L'outil mesure la distance entre le bas de l'outil et le mur ou l'objet (Figure

#1). Pour prendre la mesure depuis le haut de l'outil et non du bas (Figure

#2), maintenez enfoncé pendant 2 secondes. Dans la fenêtre d'affichage, l'icône de l'outil passe de à (Figure

Pointez le laser situé en haut de l'outil (Figure

#1) vers le mur ou l'objet dont vous voulez mesurer la distance.

Cliquez sur pour mesurer la distance entre l'outil et le mur ou l'objet.

Indiquez que vous souhaitez soustraire la prochaine mesure de celle-ci.

• Sur le clavier du DW099E, cliquez deux fois sur

• Sur le clavier du DW099S, cliquez deux fois sur

Dirigez le laser situé en haut de l'outil vers le mur ou l'objet suivant.

Cliquez sur pour mesurer la distance et la soustraire à la précédente.

Vous pouvez voir la différence entre les deux mesures au bas de la fenêtre d'affichage (Figure

#3). Changer l'unité de mesure Une fois la mesure prise (l'appareil n'est pas en mode Mesure Continue), vous pouvez changer l'unité de mesure de pied décimaux (6,21 ft) à pied en fractions (6',02" 9/16), de pied en fractions à mètres (1,894 m), de mètres à pouces (74 9/16 in) ou de pouces à pied décimaux.

• Sur le clavier du DW099E, cliquez sur (Figure

• Sur le clavier du DW099S, maintenez enfoncé (Figure

#1) jusqu'à ce que la mesure change (2 à 3 secondes).

22Utiliser votre DW099S avec Si vous possédez un DW099S, vous pouvez utiliser sa capacité Bluetooth

pour l'appairer avec l'application DeWALT Tool Connect sur votre téléphone portable ou votre tablette et ainsi pouvoir enregistrer des mesures précises dans vos plans de masse.

Depuis ou , téléchargez l'application DeWALT Tool Connect sur votre téléphone portable ou votre tablette.

À l'aide de l'application DeWALT Tool Connect, capturer la pièce ou l'espace dont vous souhaitez enregistrer les mesures et établissez votre plan de masse.

Sur le clavier du DW099S, cliquez sur pour allumer l'outil.

n'apparaît pas dans la fenêtre d'affichage (Figure

#6), cliquez sur sur le clavier pour activer le Bluetooth

Utilisez l'application DeWALT Tool Connect pour appairer votre téléphone portable ou votre tablette au DW099S.

Utilisez le DW099S pour mesurer chaque mur de la pièce ou de l'espace capturé dans le plan de masse et synchronisez les mesures dans le plan.

Utilisez l'application DeWALT Tool Connect, pour sauvegarder le plan de masse. Après avoir sauvegardé le plan de masse, vous pouvez l'exporter dans l'un des formats de fichier proposés, notamment PDF, DXF ou JPG et l'imprimer ou l'envoyer par courrier électronique à d'autres personnes (agent immobilier, rénovateurs, etc.).

Éteindre l'outil L'outil peut être éteint de l'une ou l'autre de ces façons :

• Maintenez enfoncé pendant plusieurs secondes (jusqu'à ce que l'écran d'affichage s'éteigne).

• Si vous n'utilisez pas l'outil pendant 90 secondes, il s'éteint automatiquement.

FGarantie limitée de trois ans DeWALT répare, sans contrepartie, tout défaut de pièce ou de main d'œuvre pendant une période de trois ans, à partir de la date d'achat. Cette garantie ne couvre pas les défauts de pièces provenant d'une usure normale ou de négligences. Pour obtenir plus de précisions sur la couverture de la garantie et des informations sur les réparations sous garantie, consultez le site www.DeWALT.com ou appelez le 1–800–4-DeWALT (1–800–433–9258). Cette garantie ne s'applique pas aux accessoires ou aux dommages dus à des réparations effectuées par des tiers. Cette garantie vous accorde des droits juridiques spécifiques il se peut que vous bénéficiiez d'autres droits qui peuvent varier en fonctions des états et des régions. En plus de cette garantie, les outils DeWALT sont couverts par :

1 AN D'ASSISTANCE GRATUITE

DeWALT entretient l'outil et remplace les pièces usées par une utilisation normale, gratuitement et à tout moment, au cours de la première année d'achat. Garantie SATISFAIT OU REMBOURSÉ de 90 jours Si vous deviez, pour une quelconque raison, ne pas être entièrement satisfait du niveau de performance de votre outil électrique, laser ou cloueuse DeWALT, vous pouvez les renvoyer, avec leur facture, dans un délai de 90 jours à partir de leur date d'achat, pour vous les faire rembourser. PRODUIT RECONDITIONNÉ : Les produits reconditionnés sont couverts par la garantie 1 an d'assistance gratuite. La garantie Satisfait ou Remboursé de 90 jours et la garantie limitée de trois ans ne s'appliquent pas aux produits reconditionnés.

REMPLACEMENT GRATUIT DES ÉTIQUETTES

DE SÉCURITÉ : Si les étiquettes d'avertissement apposées sur le produit se décollent ou qu'elles deviennent illisibles, appelez le 1-800-4-DeWALT ou contactez votre centre d'assistance local pour qu'elles soient remplacées gratuitement. Protection de l’environnement Tri sélectif. Ne jetez pas ce produit avec les ordures ménagères. Si votre produit DeWALT doit un jour être remplacé ou s'il ne vous est plus d'aucune utilité, ne le jetez pas avec les ordures ménagères. Faites en sorte qu'il bénécie du tri sélectif. Le tri sélectif des produits et des emballages usagés permet de recycler et de réutiliser les matières. La réutilisation de matières recyclées aide à protéger l’environnement contre la pollution et à réduire la demande en matière première. La réglementation locale peut proposer le tri sélectif des produits électriques domestiques, par leur dépose dans des déchetteries municipales ou chez le détaillant lorsque vous achetez un produit neuf. DeWALT dispose d'un centre de collecte et de recyclage pour les produits DeWALT qui ont atteint la n de leur durée de vie. Pour bénécier de ce service, veuillez retourner votre produit à l'un de nos réparateurs agréés qui se chargera de le récupérer en notre nom. Vous pouvez trouver l'emplacement du réparateur agréé le plus proche en contactant votre agence DeWALT locale à l'adresse indiquée dans ce manuel. De plus, une liste des centres de réparation DeWALT agréés et l'ensemble des informations sur notre service après-vente et moyens de contact sont disponibles sur Internet, à l'adresse : www.2helpU.com. Piles

• Au moment de jeter vos piles, pensez à la protection de l'environnement.

• Contactez vos autorités locales pour connaître la façon la plus écologique de jeter vos piles.

24Codes erreurs Si INFO apparaît dans la fenêtre d'affichage avec un numéro de Code, exécutez l'Action Corrective correspondante. Code Descriptif Action corrective 101 Signal reçu trop faible, Délai de la prise de mesure trop long Utilisez une plaque sur la cible ou changez de surface cible. 102 Signal reçu trop élevé La cible est trop rééchissante. Utilisez une plaque sur la cible ou changez de surface cible. 201 Trop de lumière en arrière-plan Réduisez la lumière à l'arrière-plan de la zone cible. 202 Interruption du faisceau laser Retirez l'obstacle et répétez la prise de mesure. 203 Puissance insufsante Remplacez les piles. 301 Température trop élevée Laissez l'appareil refroidir à une température comprise dans la plage de températures de fonctionnement spéciée. 302 Température trop faible Laissez l'appareil remonter à une température comprise dans la plage de températures de fonctionnement spéciée. 401 Erreur Matérielle Éteignez et rallumez l'appareil plusieurs fois. Si l'erreur persiste, renvoyez l'outil défectueux au centre d'assistance ou au revendeur. Consultez la Garantie. 402 Erreur inconnue Contactez le centre d'assistance ou le revendeur. Consultez la Garantie.

FCaractéristiques Portée 1m à 30m (4in à 100ft) Précision des mesures* ± 2mm (± 3/32in)* Résolution** 1mm (1/16in)** Classe laser Classe 2 (IEC/EN60825-1: 2014) Type laser ≤ 1,0mW à 620-690nm Extinction automatique Laser/Rétro-éclairage Après 30s Extinction automatique de l'appareil Après 90s Mesure Continue Oui Zone/Volume Oui Durée de vie des piles (2 x AAA) Jusqu'à 3000 prises de mesures (2500 avec

Dimensions (H x P x L) 120 x 48,5 x 26mm (4,72 x 1,91 x 1,02in) Poids (avec piles) 100 g (3,21 oz) Plage de températures de stockage -10° C ~ +60 C (14° F ~ 140° F) Plage de températures de fonctionnement 0° C ~ +40° C (32° F ~ 104° F) *La précision de la prise de mesure dépend des conditions ambiantes :

• Si les conditions sont favorables (bonne surface de la cible et bonne température de la pièce), jusqu'à 10m (33ft).

• Si les conditions sont défavorables (forte lumière du soleil, surface de cible peu rééchissante, fortes uctuations des températures), le taux d'erreur peut augmenter de ± 0,25mm/m (± 0,003 in/ft) pour des distances de plus de 10 m (33ft). **Résolution est la plus afnée des mesures que vous puissiez voir. En pouces, 1/16". En mm, 1mm.
