Tipo de produto	Telêmetro a laser
Marca	DeWALT
Modelo	DW03101
Dimensões (A x P x L)	125,2 x 58 x 32,6 mm
Peso (com pilhas)	154 g
Alimentação	2 pilhas AAA (alcalinas recomendadas)
Autonomia das pilhas	Até 5000 medições
Classe laser	Classe 2, 635 nm, < 1 mW
Alcance de medição (placa alvo)	100 m
Alcance típico	80 m
Tolerância de medição (típica)	± 1,0 mm
Menor unidade mostrada	0,1 mm
Medição da inclinação	Sim, até 360° com tolerância ±0,2°
Funções de medição	Distância, Min/Máx, contínua, piquete, adição/subtração, área, volume, triangular, Pitágoras (2/3 pontos, altura parcial), modo horizontal inteligente, rastreamento lateral, nivelamento horizontal
Memória	20 últimas exibições
Temporizador	Sim, ajustável até 60 s
Bip sonoro	Sim (ativável/desativável)
Retroiluminação da tela	Sim
Índice de proteção	IP54 (proteção contra poeira e jatos de água)
Desligamento automático	Laser após 90 s, aparelho após 180 s
Temperatura de serviço	-10 °C a +50 °C
Temperatura de armazenamento	-25 °C a +70 °C
Peça final multifuncional	Detecção automática, ajuste do ponto zero
Manutenção	Limpar com um pano macio e úmido; não usar solventes
Garantia	30 dias satisfeito ou reembolsado, 1 ano de manutenção gratuita, 1 ano de garantia total (Europa); 3 anos de garantia limitada (América do Norte)

Perguntas frequentes - DW03101 DEWALT

Como ligar o tel�metro DW03101?

Pressione o botão Ligar/Medir (DIST) por 2 segundos para ativar o laser continuamente. O aparelho desliga automaticamente após 180 segundos de inatividade.

Como trocar as pilhas do Dewalt DW03101?

Abra o compartimento de pilhas na parte traseira do aparelho. Insira duas pilhas AAA respeitando a polaridade. Use pilhas alcalinas para melhor desempenho. Substitua as pilhas quando o símbolo da bateria piscar.

O que fazer se um código de erro aparecer na tela?

Se a mensagem Erro persistir após religar, entre em contato com o revendedor. Para os códigos InFo (ex. 156, 162, 252), pressione o botão Limpar e siga as instruções do manual (ex. evitar inclinação transversal, repetir a calibração).

Como medir uma área com o DW03101?

Pressione duas vezes a tecla Área/Volume. Meça o comprimento mirando o primeiro ponto, depois a largura mirando o segundo ponto. O resultado é exibido na linha principal. Pressione por 2 segundos para ver o perímetro.

Como calibrar o sensor de inclinação?

Coloque o aparelho em uma superfície plana. Siga as etapas do manual: meça na posição inicial, gire o aparelho 180° horizontalmente, vire-o e gire novamente 180°. Um total de 8 medições são necessárias para uma calibração completa.

Qual é o alcance máximo do telêmetro?

O alcance atinge 100 m em uma placa alvo e 80 m em condições típicas. Em condições desfavoráveis (luminosidade intensa, alvo pouco refletivo), o alcance pode cair para 60 m.

Como usar o modo de medição contínua?

Mantenha pressionado o botão DIST por 2 segundos. O aparelho realiza medições contínuas. Os valores mínimo e máximo são exibidos. Pressione C para parar.

O telêmetro é à prova d'água?

O aparelho possui índice de proteção IP54, que o protege contra poeira e jatos de água. Não o mergulhe e limpe com um pano úmido.

Como limpar a memória dos 20 últimos resultados?

No modo memória, mantenha pressionados simultaneamente os botões Unidades e Pitágoras por 2 segundos. A memória é então totalmente apagada.

Quais são as precauções de segurança a serem seguidas?

Nunca olhe diretamente para o feixe laser (classe 2). Evite apontar para pessoas. Não use instrumentos ópticos para observar o feixe. Respeite as temperaturas de serviço (-10 °C a 50 °C) e não modifique o aparelho.

MANUAL DE UTILIZADOR DW03101 DEWALT

2 seg simultá- neamente

2 seg simultá- neamente

Configuração do instrumento -2

Introdução -2

Apresentação geral - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 2

Visor 3

Instalação das pilhas - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 3

Operações 4

Ajustamento da referência de medição / tripé- - - - - - - 4

Tampa multifunções -5

Configuração das unidades de distância - - - - - - - - - - 5

Configuração da inclinação do instrumento - - - - - - - 5

Botão de iluminação ON/OFF- -6

Funções de medição ....7

Medição de distância individual - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 7

Medição permanente / mínima/máxima - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 7

Adição / Subtracção ----7

Area-8

Volume-9

Área de triângulo- - - - - - - - - - - - - - - - - - - - - - - - - - 10

Triângulo rectângulo (2 vértices)- - - - - - - - - - - - - - - 11

Triângulo rectângulo (3 vértices)- - - - - - - - - - - - - - - 11

triângulo rectângulo (altura parcial) - - - - - - - - - - 12

Implantação 13

Modo Horizontal Inteligente 13

Medição contínua da altura 14

Nivelamento 14

Memória (últimos 20 resultados) - - - - - - - - - - - - - - - - - - - 15

Apagamento da memória - - - - - - - - - - - - - - - - - - - 15

Calibração-16

Calibração do sensor de inclinação (Calibração da inclinação) ----16

Códigos de mensagens ....-18

Cuidados e manutenção ....-18

Garantia 18

Instruções de segurança -18

Áreas de responsabilidade - - - - - - - - - - - - - - - - - - - - - - - 18

Utilização correcta - - - - - - - - - - - - - - - - - - - - - - - - - - - 19

Utilização incorrecta- - - - - - - - - - - - - - - - - - - - - - - - - - 19

Riscos da utilização - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 19

Limites da utilização do instrumento ----19

Eliminação final - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 19

Compatibilidade Electromagnética (EMC) ----19

Classificação do laser -20

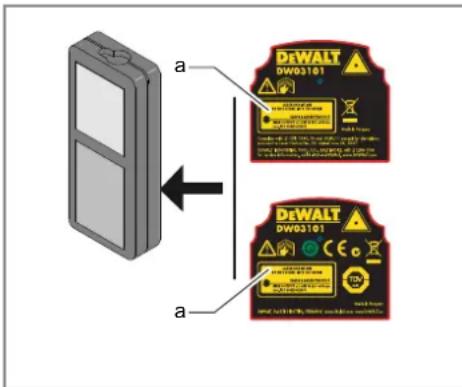

Marcação do instrumento - - - - - - - - - - - - - - - - - - - - - - - - 20

Configuração do instrumento

Introdução

As instruções de segurança e o manual de operação devem ser lidos atentamente antes de o instrumento ser utilizado pela primeira vez.

A pessoa responsável pelo instrumento deve verificar se todos os utilizadores compreendem claramente estas instruções e controlar o seu estrito cumprimento.

Os símbolos utilizados neste manual têm os seguintes significados:

ATENÇÃO

Indicação de uma situação potencialmente perigosa ou de uma utilização não recomendada que, a não ser evitada, pode provocar a morte ou lesões corporais graves.

AVISO

Indicação de uma situação potencialmente perigosa ou de uma utilização não recomendada que, a não ser evitada, pode provocar lesões corporais ligeiras e/ou danos materiais, financeiros ou ambientais significativos.

i Informações importantes que devem ser observadas, para o instrumento ser utilizado de modo tecnicamente correcto e eficiente.

Apresentação geral

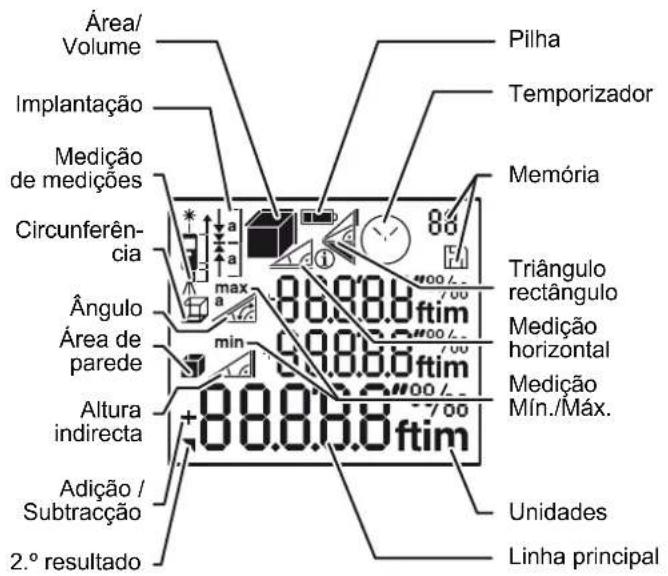

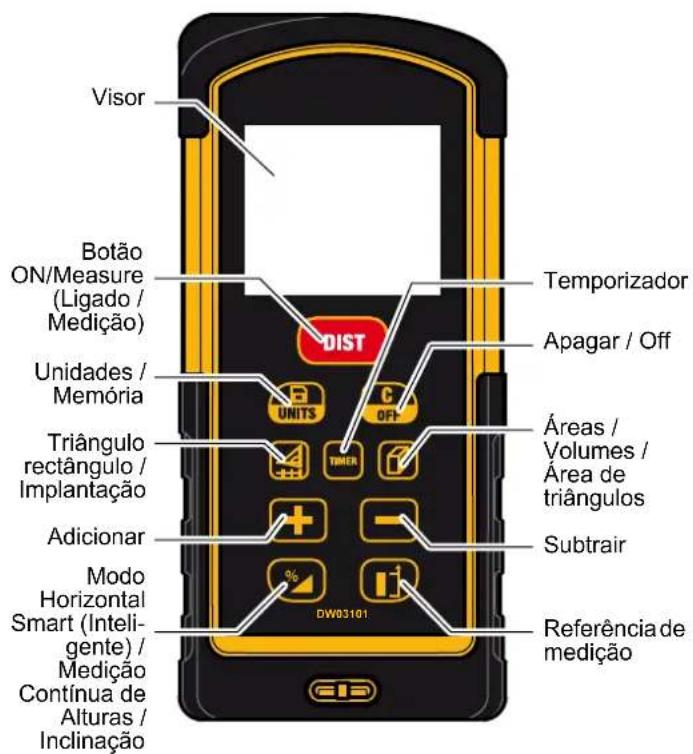

Configuração do instrumento Visor

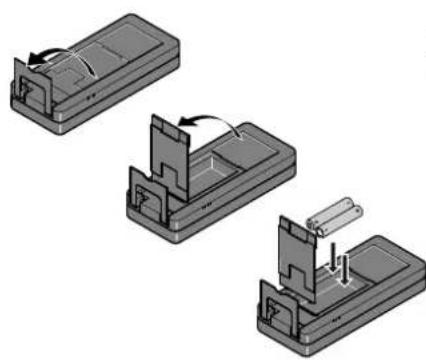

Instalação das pilhas

Para uma utilização fiável do instrumento, não utilizar pilhas de zinco-carbono. Substituir as pilhas, quando o símbolo da pilha começar a piscar.

Operações

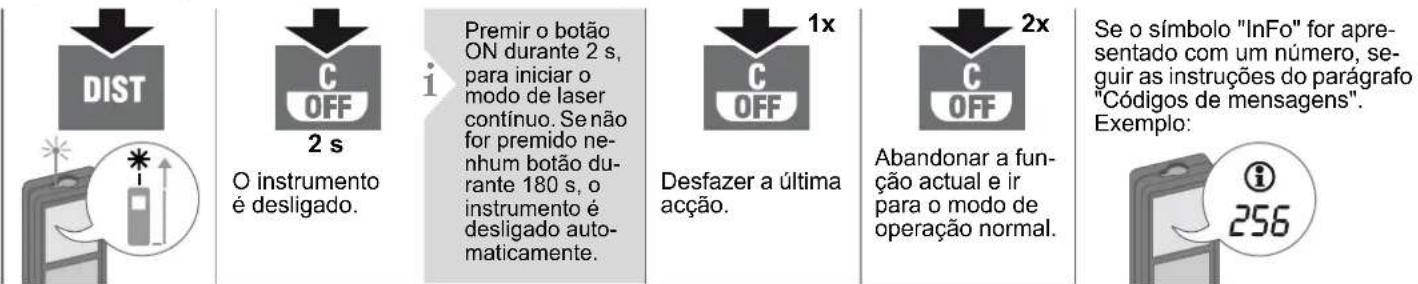

Ligar e Desligar Apagar Códigos de mensagens

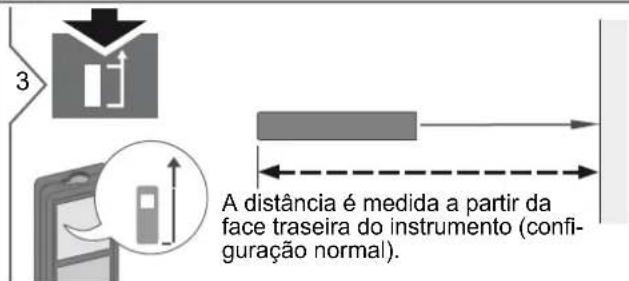

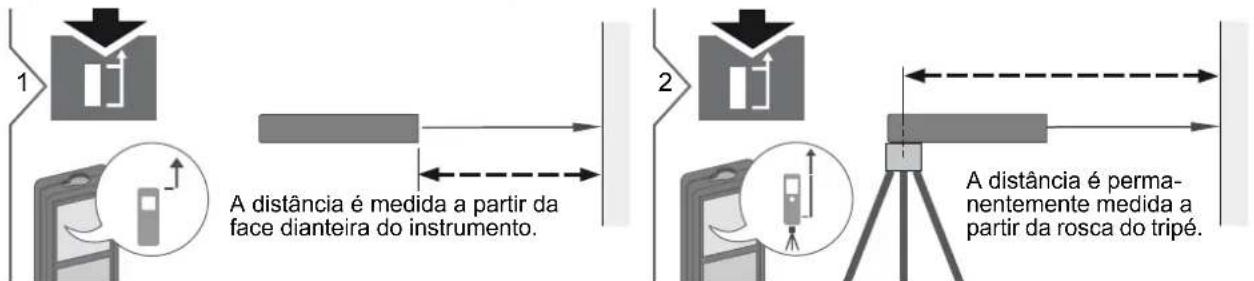

Ajustamento da referência de medição / tripé

Operações

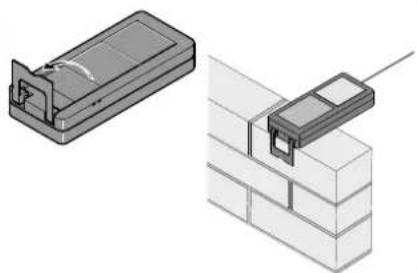

Tampa multifunções

A orientação da tampa multifunções é detectada automaticamente e o ponto zero é ajustado em conformidade.

Configuração das unidades de distância Configuração da inclinação do instrumento

2 s

Seleção entre as unidades seguintes:

0.000 m	0.00 ft
0.0000 m	0'00" 1/32
0.00 m	0.00 in
	0 in 1/32

2 s, ao mesmo tempo

Seleção entre as unidades seguintes:

180°

0.0%

Após a libertação da tecla com o laser activado, são apresentados no visor, em ordem decrescente, os segundos remanescentes até ao disparo da medição (por exemplo, 59, 58, 57...). O disparo temporizado é recomendado para apontamentos de precisão, por exemplo em distâncias longas. O sistema impede a vibração do instrumento aquando do accionamento da tecla de medição.

Dewalt DW03101

Operações

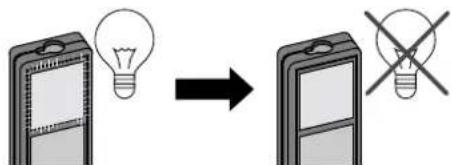

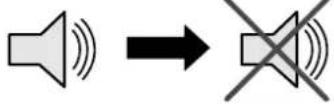

Aviso acústico ON/OFF Botão de iluminação ON/OFF

2 s, ao mesmo tempo

2 s, ao mesmo tempo

Funções de medição

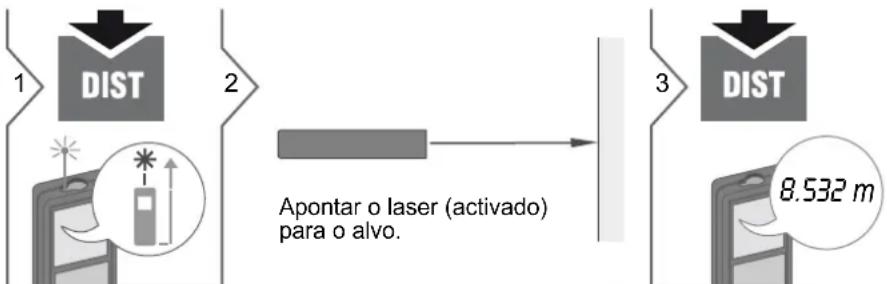

Medição de distância individual
    note right of B "Apontar o laser (activado) para o alvo."
    note right of C "8.532 m"

i

Superfícies do alvo: Podem ocorrer erros de medição, quando o laser é apontado para líquidos incolores, vidro, poliestireno expandido ou superfícies semi-permeáveis ou outras superfícies com elevado brilho. Com superfícies escuras, o tempo de medição aumenta.

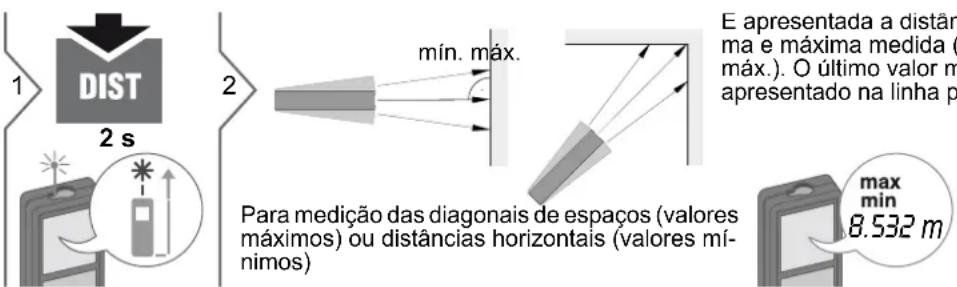

Medição permanente / mínima/máxima

3

Paragem da medição permanente / mínima-máxima.

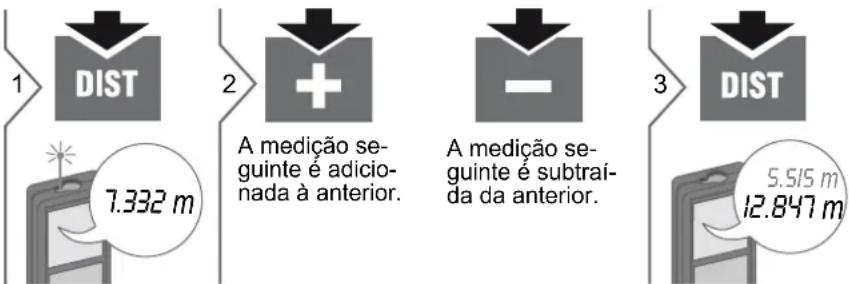

Adição / Subtracção

i

O resultado é apresentado na linha principal e o valor medido acima dele. O processo pode ser repetido conforme necessário. O mesmo processo pode ser usado para adicionar ou subtrair áreas ou volumes.

Dewalt DW03101

Funções de medição

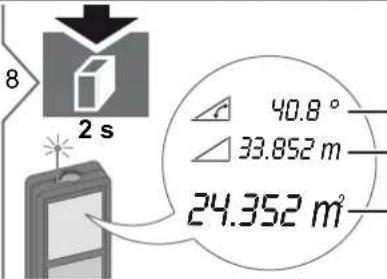

Área

i

O resultado é apresentado na linha principal e o valor medido acima dele.

19.823 m — Circunferência 24.352 m² — Área

Funções de medição

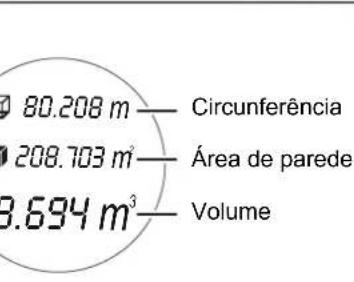

Volume

Funções de medição

Área de triângulo

Apontar o laser para o primeiro ponto-alvo.

Apontar o laser para o terceiro ponto-alvo.

Ângulo incluído pelas duas primeiras medições

Circunferência

Área de triângulo

Funções de medição

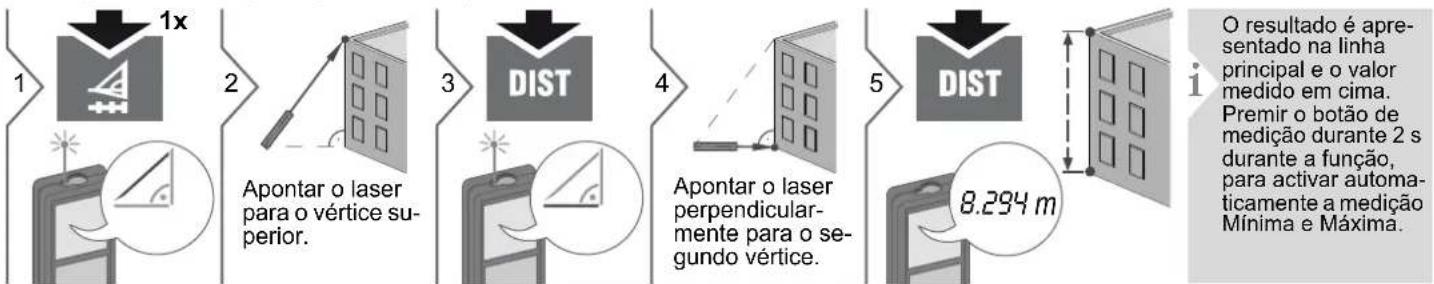

Triângulo rectângulo (2 vértices)


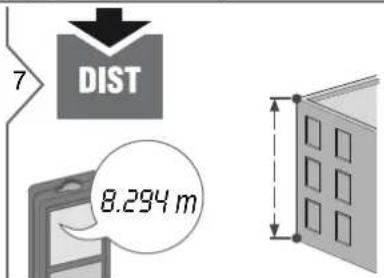

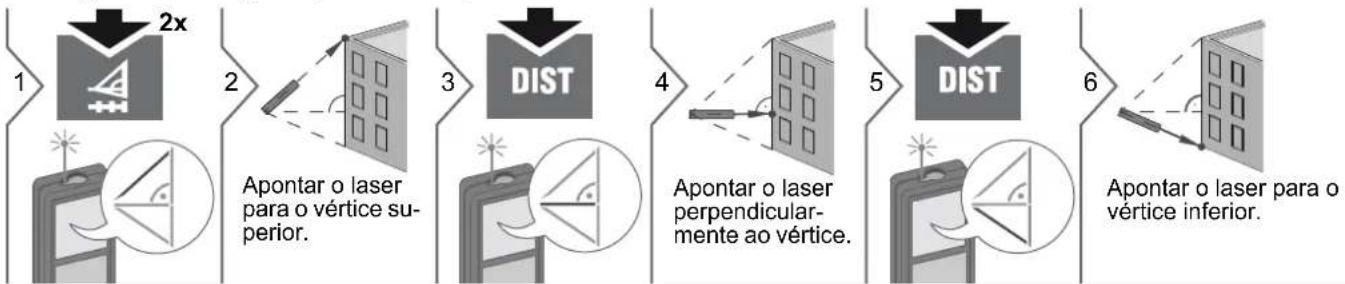

Triângulo rectângulo (3 vértices)

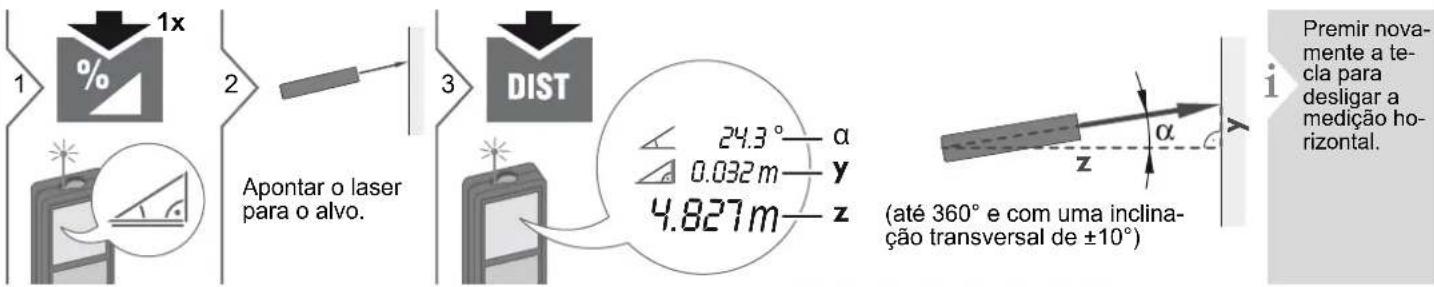

Funções de medição triângulo rectângulo (altura parcial)

O resultado é apresentado na linha principal e o valor medido em cima. Premir o botão de medição durante 2 s durante a função, para activar automaticamente a medição Mínima e Máxima.

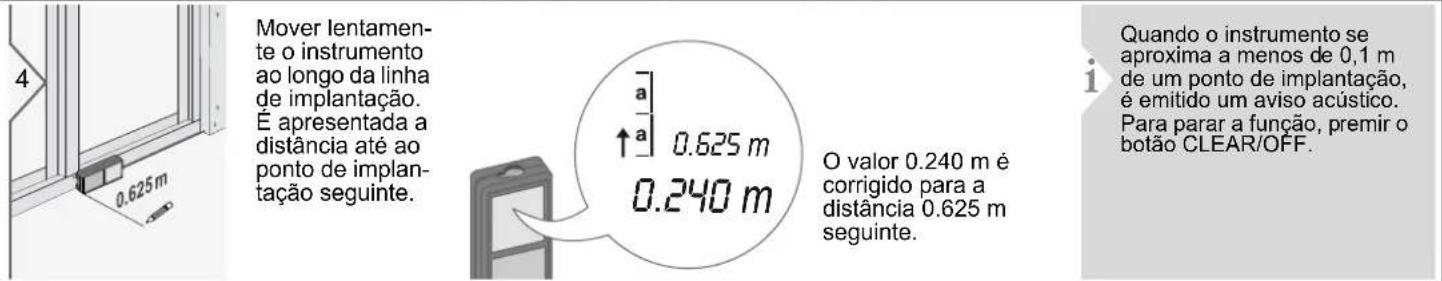

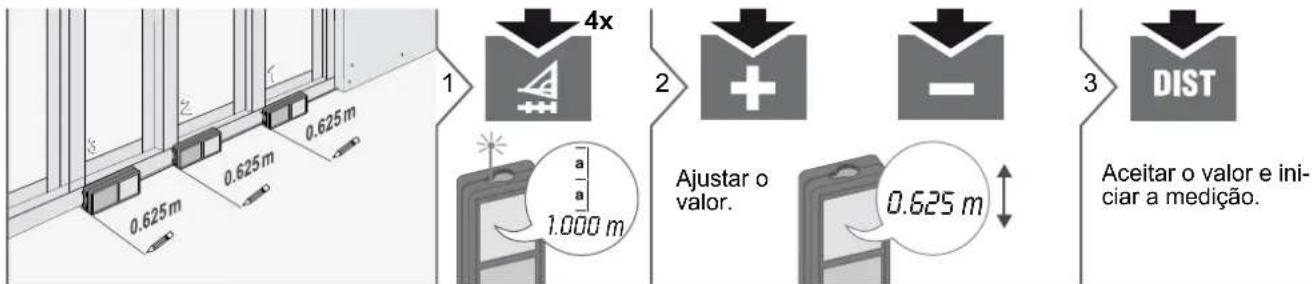

Funções de medição Implantação

Modo Horizontal Inteligente

Dewalt DW03101

Funções de medição

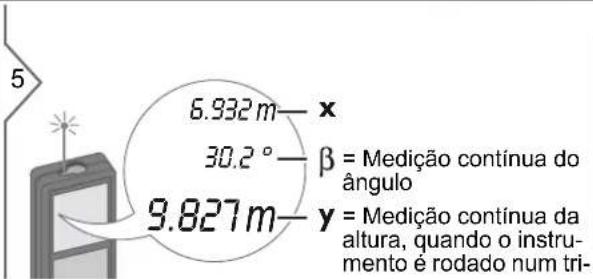

Medição contínua da altura

Esta função prmite medir (e visualizar) continuamente a altuta quando o instrumento é rodado num tripé. Não é necessária a medição da 2.ª distância, porque o ângulo é medido automaticamente.

Apontar o laser para os pontos superiores e a medição contínua do ângulo/altura é iniciada automaticamente.

A altura "y" está a 90° do primeiro ponto visado "x".

Pára a medição contínua da altura e apresenta o valor da última medição.

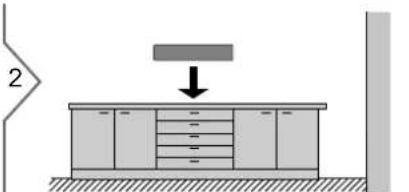

Nivelamento

Esta função indica continuamente a inclinação do instrumento. A partir de uma inclinação de ± 5^ , o instrumento emite bips frequentes. Quanto mais a inclinação se aproxima de 0^ , mais rápidos são os bips. Quando é atingida uma inclinação de ± 0.3^ , o instrumento emite um bip contínuo.

O instrumento indica a inclinação (Intervalo: ±180°).

Funções de medição

Memória (últimos 20 resultados) Apagamento da memória

São apresentados os últimos 20 valores.

2 s

O valor da linha principal pode ser utilizado para cálculos subsequentes.

3

2 s, ao mesmo tempo

A memória e completa- mente apagada.

Calibração

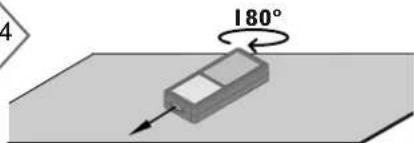

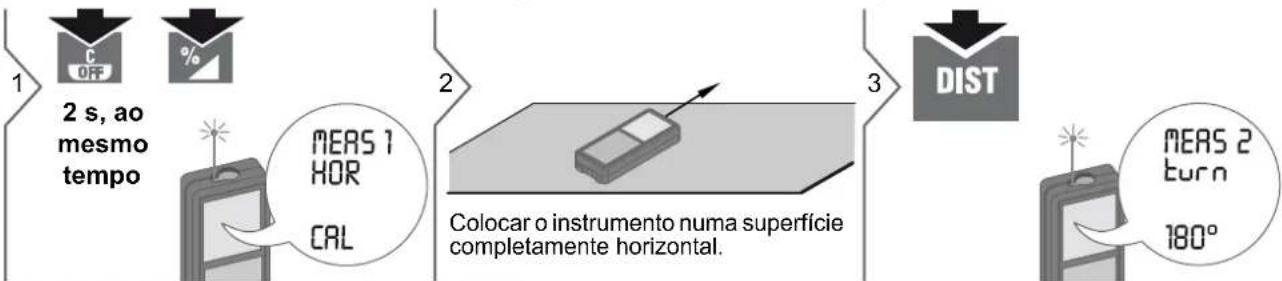

Calibração do sensor de inclinação (Calibração da inclinação)

4

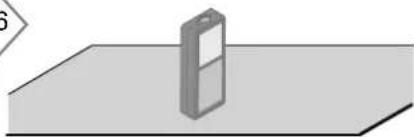

Rodar horizontalmente o instrumento 180° e colocá-lo novamente numa superfície totalmente horizontal.
5

6

Rodar horizontalmente para baixo e colocá-lo novamente numa superfície totalmente horizontal.

7

Rodar horizontalmente o instrumento 180° e colocá-lo novamente numa superfície totalmente horizontal.
9

i
Após 2 s, o dispositivo regressa ao modo normal.

Medição de distâncias

Tolerância da medição (típica)*	± 1.0 mm / 0.04 in ***
Tolerância da medição (máxima)**	± 2.0 mm / 0.08 in ***
Alcance da placa-alvo 100 m / 330 ft
Alcance típico* 80 m / 262 ft
Alcance em condições desfavoráveis ****
Menor unidade visualizável 0,1 mm / 1/32 in
∅ do ponto de laser às distâncias	6 / 30 / 60 mm(10 / 50 / 100 m)

Medição de inclinações

Tolerância da medição relativamente ao feixe de luz laser****	± 0.2^
Tolerância da medição relativamente ao invólucro****	± 0.2^
Alcance 360°

Generalidades

Classe de laser 2
Tipo de laser 635 nm, < 1 mW
Divergência do feixe 0,16 x 0,6 mrad
Duração do impulso 0,2 x 10	^-9 s - 0,8 x 10^-9 s
Classe de protecção IP54 (protecção contra o ingresso de poelras e salpicos de água)
Desligação automática do laser	após 90 s
Desligação automática do Instrumento	após 180 s
Duração das pilhas (2 x AAA) até 5000 medições
Dimensões (A x P x L) 125,2 x 58 x 32.6 mm4,9 x 2,3 x 1.3 in
Peso (com pilhas) 154 g / 5.43 oz
Gama de temperaturas:- Armazenamento- Operação	-25 a 70 °C-13 a 158 °F-10 a 50 °C14 a 122 °F

* aplicável a 100% de reflectividade do alvo (parede branca), iluminação de fundo reduzida, 25 °C
** aplicável a 10 a 500 % de reflectividade do alvo, iluminação de fundo mais elevada, -10 a +50 °C
*** As tolerâncias são aplicáveis a 0,05 a 10 m com um nível de confiança de 95%. A tolerância máxima pode deteriorar-se até 0,1 mm/m entre 10 e 30 m e até 0,2 mm/m para distâncias superiores a 30 m
**** aplicável a alvos com 100% de reflectividade e iluminação de fundo de cerca de 30 000 lux
***** após calibração efectuada pelo utilizador. Desvio adicional angular de +/-0,01^ por grau, até +/-45^ em cada quadrante. Aplicável a temperatura ambiente. No caso da totalidade da temperatura de funcionamento, o desvio máximo aumenta +/-0,1^ .

Para resultados indirectos rigorosos, é recomendável a utilização de um tripé. Para medições de inclinação rigorosas, devem ser evitadas inclinações transversais.

Funções

Medição de distâncias sim
Medição Min./Máx. sim
Medição permanente	sim
Implantação	sim
Adição/Subtracção	sim
Área	sim
Volume	sim
Triângulo rectângulo	2 pontos, 3 pontos, altura parcial
Modo Horizontal Inteligente / Altura indirecta	sim
Medição contínua da altura	sim
Nivelamento	sim
Memória	20 valores
Bip	sim
Visor iluminado	sim
Tampa multifunções	sim

Contactar o Distribuidor, se a mensagem Error não desaparecer após a desligação e ligação do instrumento diversas vezes. Se a mensagem InFo for apresentada com um número, premir o botão Clear (Apagar) e seguir as instruções seguintes:

N.º Causa Correcção

156 Inclinação trans-versal superior a 10°	Segurar no instrumento sem qualquer inclinação transversal.
162 Erro de calibração O instrumento deve estar colocado numa superfície lisa e totalmente horizontal.Repetir o procedimento de calibração. Se o erro persistir, contactar o Distribuidor.
204 Erro de cálculo Efectuar novamente a medição.
252 Temperatura dema-siado elevada	Deixar arrefecer o instrumento.
253 Temperatura dema-siado reduzida	Aquecer o instrumento.
255 Sinal recebido demasiado fraco; a medição demora demasiado tempo	Substituir a superfície do alvo (por exemplo, com papel branco).
256 Sinal recebido demasiado intenso	Substituir a superfície do alvo (por exemplo, com papel branco).
257 Luz de fundo dema-siado intensa	Sombrear a área do alvo.
258 Medição fora do alcance da medição	Corrigir o alcance da medição.
260 Interrupção do raio laser	Repetir a medição.

Cuidados e manutenção

• Limpar o instrumento com um pano macio e húmido.
• Não mergulhar o instrumento em líquidos de qualquer natureza.
• Não limpar o instrumento com produtos de limpeza agressivos ou abrasivos.

Garantia

Europa:

•Garantia de satisfação (30 dias, sem riscos)
- Um ano de serviço grátis
•Um ano de garantia total
Para mais informações, visitar o endereço: www.2helpU.com.

América do Norte:

• Três anos de garantia limitada
• Um ano de serviço grátis
• Garantia de 90 dias (com devolução do montante da compra)
  Para mais informações, visitar o endereço: www.dewalt.com.

Instruções de segurança

A pessoa responsável pelo instrumento deve verificar se todos os utilizadores compreendem claramente estas instruções e o seu estrito cumprimento.

Áreas de responsabilidade

Responsabilidades do fabricante de equipamento original :

Europa:

DEWALT

Para serviços de assistência, contactar pelo telefone (nos Estados Unidos): +1-800-4-DEWALT ([phone]). www.dewalt.com

A empresa acima identificada é responsável pelo fornecimento do produto, incluindo o Manual de Operação, em condições de total segurança. A empresa referida não é responsável pelos acessórios fabricados por terceiros.

Responsabilidades da pessoa responsável pelo instrumento:

• Compreender as instruções de segurança do instrumento e as instruções constantes do Manual de Operação.
• Familiariz ação com os regulamentos locais sobre a prevenção de acidentes.
• Impedir o acesso ao instrumento a pessoas não autorizadas.

Instruções de segurança

Utilização correcta

•Medição de distâncias

•Medição de inclinações

Utilização incorrecta

• Utilização do instrumento sem instruções de uso
• Utilização fora dos limites indicados pelo fabricante
• Desactivação dos sistema de segurança e remoção das etiquetas de informação e de segurança
• Abertura e desmontagem do instrumento com ferramentas de qualquer natureza (chaves de fendas, etc.)
• Modificação ou alteração das características do instrumento
• Utilização com acessórios de outros fabricantes, sem autorização expressa.
• Encandeamento deliberado de outras pessoas, mesmo no escuro
• Condições de segurança inadequadas no local de utilização do instrumento (por exemplo, utilização em vias de circulação, estaleiros de construção, etc.)
• Comportamento deliberado ou irresponsável em andaimes, durante a utilização de escadas, execução de medições junto de máquinas em funcionamento ou nas proximidades de máquinas ou instalações sem protecções de segurança
• Apontamento do instrumento directamente para o sol

Riscos da utilização

ATENÇÃO

Os instrumentos defeituosos, utilizados incorrectamente ou modificados poderão fornecer valores errados. Efectuar medições de teste frequentes.

Especialmente após o instrumento ter sido sujeito a utilização anormal e antes, durante e após quaisquer medições particularmente importantes.

!AVISO

Não efectuar quaisquer reparações no instrumento. Em caso de anomalia de funcionamento ou avaria, contactar um representante local.

ATENÇÃO

As alterações ou modificações funcionais não aprovadas expressamente pelo fabricante podem cancelar a autorização de utilizador utilizar o equipamento.

Limites da utilização do instrumento

O instrumento foi concebido para ser utilizado em áreas com ocupação humana permanente. Não utilizar o instrumento em áreas com perigo de explosão ou em ambientes agressivos.

Eliminação final

⚠ AVISO

As pilhas esgotadas não devem ser descartadas juntamente com os resíduos domésticos. Proteger o ambiente e descartar as pilhas nos pontos de recolha ("Pilhões") da sua área de residência.

O instrumento não deve ser descartado juntamente com os resíduos domésticos.

Eliminar o instrumento de acordo com os regulamentos aplicáveis em vigor.

As instruções para o tratamento específico e a gestão de resíduos podem ser consultadas no nosso sítio Web.

Compatibilidade Electromagnética (EMC)

ATENÇÃO

O instrumento satisfaz os requisitos mais exigentes das normas e regulamento aplicáveis.

No entanto, não pode ser totalmente excluída a indução de interferências em outros equipamentos.

Instruções de segurança

Classificação do laser

O instrumento emite feixes de luz laser visível:

O produto é da Classe 2 (produtos laser), de acordo com as seguintes normas:

- IEC60825-1: 2007 "Segurança contra radiações em produtos com laser" (Radiation safety of laser products).

Produtos laser de Classe 2:

Não olhar directamente para o raio laser, nem apontar o raio directamente para as outras pessoas. A protecção dos olhos é normalmente assegurada por respostas de aversão, como o pestanejar.

ATENÇÃO

A observação directa do raio com instrumentos ópticos (por exemplo, binóculos, telescópios, etc.) pode ser perigosa.

⚠ AVISO

A observação directa do raio laser pode ser perigosa para os olhos.

Marcação do instrumento

Afixar a etiqueta (a) da língua utilizada.

Inhoudsopgave

Instrument Instellen-2

Introductie 2

Overzicht 2

Display - 3

Batterijen inzetten - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 3

Bediening 4

AAN/UIT schakelen - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 4

Reset 4

Meldingcodes - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 4

Çok işlevsel uç parça- - - - - - - - - - - - - - - - - - - - - - - - - - - - - 5

Mesafe birimi ayarı - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 5

Eğim birimi ayarı - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 5
